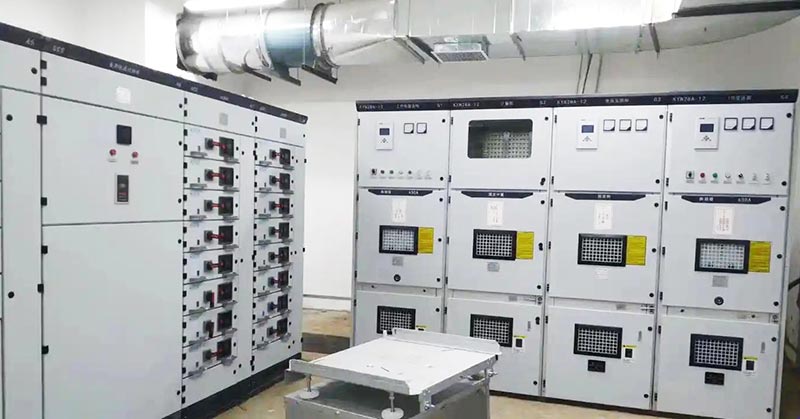

Mi az a kisfeszültségű kapcsolóberendezés?

Akisfeszültségű kapcsolóberendezésekáltalában az 1000 V-ig terjedő váltakozó feszültségű villamosenergia-rendszerekben használt elosztó berendezéseket jelenti. Fő funkciója az elektromos energia átvitele a transzformátorról különböző végfelhasználói eszközökre, például világítótestekre, motorokra és vezérlőrendszerekre. A Kínában általánosan használt 50 Hz-es váltakozó áramú elosztórendszerekben a kisfeszültségű elosztószekrények névleges feszültsége jellemzően 380 V, a névleges áramerősség pedig eléri a több ezer ampert.

Leegyszerűsítve, ha a teljes villamosenergia-rendszert az emberi vérkeringési rendszerhez hasonlítjuk, akkor az erőmű a szív, a magasfeszültségű távvezetékek az artériák, a kisfeszültségű elosztószekrények pedig a minden végfelhasználót elérő hajszálerek. Ők felelősek a lecsökkentett teljesítmény ésszerű elosztásáért az egyes elektromos egységekhez, biztosítva, hogy a különböző elektromos berendezések – világítás, motorok stb. – biztonságosan és stabilan fogadhassák a szükséges elektromos energiát. Kapcsolóberendezéseink megfelelnek az IEC 61439 és GB/T 7251 vonatkozó nemzeti és nemzetközi szabványoknak.

Melyek a fő funkciók és szerepek?

A kisfeszültségű elosztószekrények alapvető funkciói három feladatban foglalhatók össze: fogadás, elosztás és védelem.

Először is, a bejövő szekrényen (fogadó szekrényen) keresztül kap elektromos energiát a felfelé irányuló elektromos hálózattól (például egy transzformátor kisfeszültségű oldaláról). Ezután az energiát a fő gyűjtősínen (rézrúd-rendszer) keresztül osztja el a leágazó áramkörök között, és a kimenő szekrényeken keresztül olyan berendezésekhez szállítja, mint a motorok és a világítási rendszerek. A folyamat során a védelmi eszközök – megszakítók, biztosítékok, szakaszolókapcsolók stb. – folyamatosan figyelik az áramkör állapotát. Túlterhelés, rövidzárlat vagy szivárgás esetén gyorsan leválaszthatják a hibás áramkört, hatékonyan védve a berendezést és a személyzetet.

Emellett a kisfeszültségű elosztószekrények a meddőteljesítmény-kompenzációt is szolgálják. A kondenzátortelepek (kompenzációs szekrények) a kondenzátortelepek automatikus váltásával javítják a hálózat teljesítménytényezőjét, csökkentve a vonali veszteségeket és növelve az energiahatékonyságot.

A kisfeszültségű kapcsolóberendezések általános típusai és modelljei

Szerelési módjuk alapján a kisfeszültségű kapcsolóberendezéseket általában két szerkezeti típusra osztják: fix típusú kisfeszültségű kapcsolóberendezésekre és kihúzható típusú kisfeszültségű kapcsolóberendezésekre.

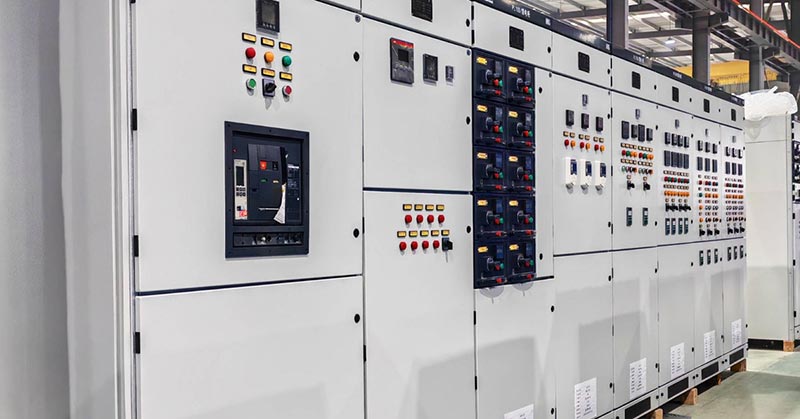

Fix típusú kapcsolóberendezés, mint például a GGD kapcsolóberendezés, fix paneles szerkezettel rendelkezik, amelyben minden elektromos alkatrész állandóan a helyére van szerelve. Robusztus szerkezet, alacsonyabb költség és könnyű karbantartás jellemzi. Alkalmas erőművek, alállomások, ipari és bányászati ​​vállalkozások elosztórendszereihez 3150A névleges áramerősségig. A ház természetes szellőzést használ a hőelvezetéshez, felül és alul a szellőzőnyílások természetes légáramlási útvonalat képeznek.

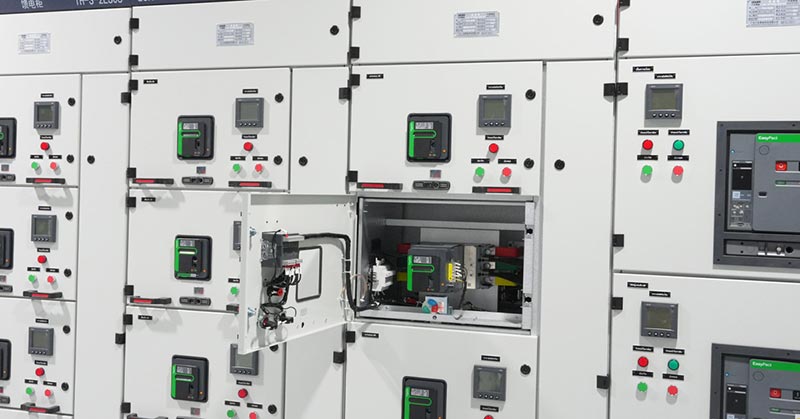

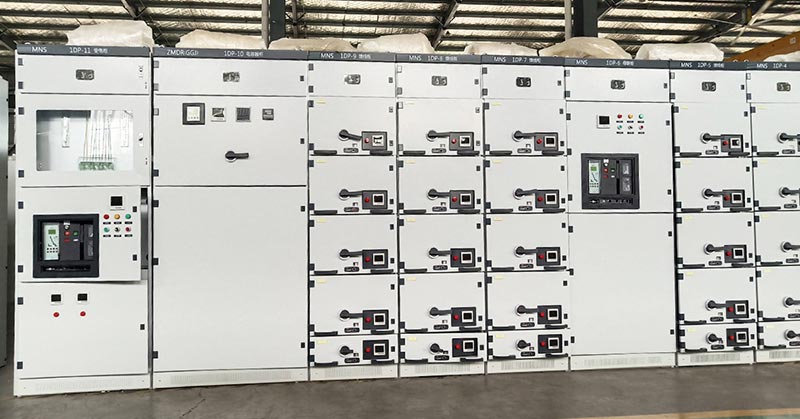

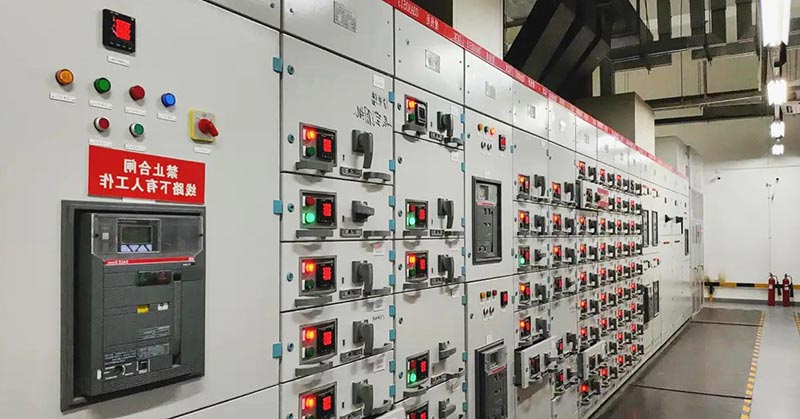

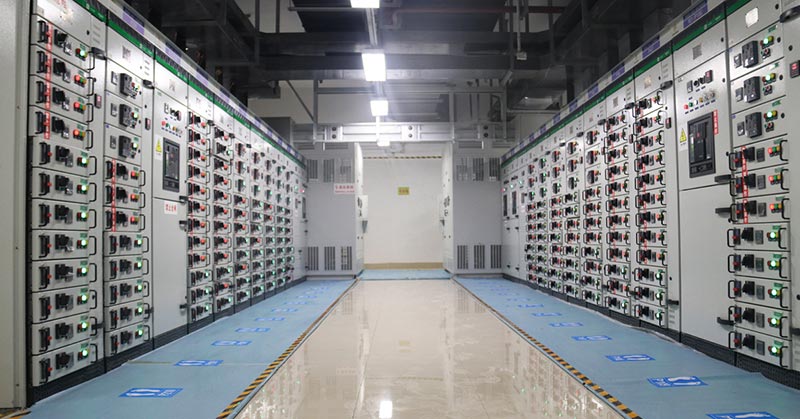

Kihúzható típusú kapcsolóberendezés(más néven fiókos kapcsolóberendezéseket) olyan modellek képviselik, mint a GCK, GCS és MNS. Különlegessége, hogy minden kimenő egység önálló fiókként van kialakítva. A kihúzható kapcsolóberendezések helytakarékosabbak, könnyebben karbantarthatók, és több kimenő áramkört biztosítanak, bár általában drágábbak. Ha az egyik áramkörben hiba lép fel, csak a megfelelő fiókot kell kihúzni javításhoz, és egy tartalék egység cserélhető a tápellátás megszakítása nélkül, így a többi áramkör nem érinti. Az MNS kisfeszültségű kapcsolóberendezések az ABB-től (Svájc) átadott technológia alapján készülnek, és olyan előnyöket kínálnak, mint a kompakt kialakítás, az erős szerkezeti sokoldalúság és a nagyfokú modularitás.

Melyek a kisfeszültségű kapcsolóberendezések belső magkomponensei?

A teljes kisfeszültségű kapcsolóberendezés rendszer általában a következő alkatrészeket tartalmazza:

Melléklet:

A burkolat általában jó minőségű hidegen hengerelt acéllemezből vagy rozsdamentes acélból készül, hajlítással, hegesztéssel és porszórt bevonattal. Mechanikai támogatást és védelmet nyújt.

Gyűjtősín rendszer:

A kisfeszültségű kapcsolóberendezés gyűjtősínrendszere főgyűjtősíneket és elágazó gyűjtősíneket tartalmaz. A fő gyűjtősín áthalad a teljes kisfeszültségű elosztó panelen, és felelős a teljes áram összegyűjtéséért és elosztásáért, míg az elágazó gyűjtősínek táplálják az egyes kimeneti egységeket.

Kapcsolóberendezés:

A termék alapvető belső alkatrészei közé tartoznak a vezérlésre és védelemre használt megszakítók, leválasztó kapcsolók, mágneskapcsolók stb. A megszakító a központi elem, amely egyesíti az áramköri kapcsolási és hibavédelmi funkciókat.

Védőeszközök:

A szekrényben található védelmi eszközök általában termikus túlterhelésreléket, biztosítékokat és hibaáram-védőeszközöket tartalmaznak, amelyek többszörös védelmet nyújtanak túlterhelés, rövidzárlat és szivárgás ellen.

Mérő- és jelzőeszközök:

A mérőrekeszek ampermérőket, voltmérőket, teljesítménytényező-szabályozókat, jelzőlámpákat stb. tartalmaznak a rendszer állapotának valós idejű monitorozására.

Kompenzációs felszerelés:

Ezek a komponensek általában kondenzátortelepeket és azok kapcsolóvezérlő egységeit tartalmazzák, amelyeket a meddőteljesítmény kompenzálására használnak.

A műszaki paraméterek

Hogyan válasszuk ki a megfelelő kisfeszültségű kapcsolóberendezést?

A kiválasztási módszert „ötlépcsős” kiválasztási módszernek nevezzük:

1. lépés: Határozza meg az alapvető elektromos paramétereket

A kisfeszültségű kapcsolóberendezés kiválasztásának alapja azon műszaki paraméterek ellenőrzése, amelyeknek a kapcsolótáblának meg kell felelnie az ügyfél műszaki követelményei szerint. Először ellenőrizze a rendszer névleges feszültségét (általában AC 380V/400V, 50Hz) és névleges áramát. A névleges áramot az összes elektromos berendezés teljes terhelése alapján kell kiszámítani, 15–20% tartalékkal a jövőbeni bővítésre. Másodszor, a rövidzárlat-ellenállási képesség egyben kritikus biztonsági mutató is. A kapcsolótábla névleges rövid idejű ellenállási áramának (Icw) és névleges csúcsállósági áramának (Ipk) nagyobbnak kell lennie, mint a rendszerben előforduló maximális lehetséges rövidzárlati áram; ellenkező esetben hiba esetén robbanás vagy tűz keletkezhet.

2. lépés: Elemezze a szolgáltatási környezetet

A környezeti feltételek közvetlenül befolyásolják a kisfeszültségű kapcsolóberendezések védelmi követelményeit és élettartamát, a kisfeszültségű kapcsolóberendezések működési környezetétől függően különböző védelmi fokozatokat kell alkalmaznunk.

3. lépés: A terheléstípusok és a funkcionális követelmények összehangolása

Különböző terhelések esetén a kisfeszültségű kapcsolóberendezések eltérő vezérlési és védelmi funkciókat igényelnek. Induktív terheléseknél, például motoroknál (pl. gyári ventilátorok és szivattyúk) az indítóáram elérheti a névleges érték 5-7-szeresét. Az áramköröket túlterhelés-, fáziskiesés- és reteszelt rotorvédelemmel, valamint megfelelő kontaktorokkal és hőrelékkel kell kiválasztani. Az ellenállásos terhelésekhez, például a világításhoz, az egyszerű szerkezetű és magas költséghatékonyságú fix típusú kisfeszültségű kapcsolóberendezések megfelelőek. Adatközpontokban, kórházakban és más olyan helyeken, ahol rendkívül magas az áramellátás folytonosságának követelménye, üzem közben cserélhető kihúzható (kihúzható) kisfeszültségű kapcsolóberendezést kell használni, amely automatikus átviteli kapcsolókkal (ATS) van felszerelve és redundáns kialakítású. Az intelligens épületeket vagy a modern gyárakat jobban szolgálják az intelligens kapcsolóberendezések, amelyek támogatják az intelligens mérőórákat és a távfelügyeletet és -vezérlést, lehetővé téve az energiagazdálkodási rendszerekhez való csatlakozást.

4. lépés: A jövőbeli működés, karbantartás és bővítés értékelése

A kiválasztásnak elegendő teret kell hagynia a hosszú távú működéshez és a jövőbeni utólagos felszerelésekhez. Ha a modulok gyors, áramszünet nélküli cseréje meghibásodás esetén kívánatos, akkor a kihúzható (kihúzható) kisfeszültségű kapcsolóberendezéseket kell előnyben részesíteni, mivel ezek fiókegységei egymástól függetlenül csatlakoztathatók. Ugyanakkor célszerű az áramkörök teljes száma alapján körülbelül 20% tartalék kimenő áramkört lefoglalni a jövőbeni berendezések bővítése érdekében. Ha a költségvetés megengedi és a helyszín szűkös, a kihúzható típusú kisfeszültségű kapcsolóberendezés is jobb választás. A távoli adatgyűjtést, hiba-előrejelzést és állapotalapú karbantartást igénylő alkalmazásokhoz intelligens kihúzó kapcsolóberendezéseket kell konfigurálni kommunikációs átjárókkal és felügyeleti szoftverrel. Ezenkívül figyelembe kell venni a pótalkatrészek elérhetőségét és a beszállító értékesítés utáni szolgáltatásra való reagálási képességét.

5. lépés: Egyensúlyozza az életciklus költségeit

A kiválasztási döntésnek nem csak a kezdeti vételárat kell figyelembe vennie, hanem értékelnie kell az életciklus költségét (LCC), beleértve a beszerzést, a telepítést, az üzemeltetést, a karbantartást, a leállási veszteségeket és az energiaköltségeket. A hazai márkák (pl. Chint, Delixi, Changshu Switchgear) erős ár-versenyképességgel rendelkeznek – a kulcsfontosságú alkatrészek költsége gyakran a nemzetközi márkák árának 1/2-1/5-e – és gyors szolgáltatási választ kínálnak, így alkalmasak olyan projektekre, ahol a költségteljesítmény a legfontosabb. A nemzetközi márkák (ABB, Schneider Electric, Siemens) vezető szerepet töltenek be a műszaki specifikációk terén, hosszabb átlagos meghibásodási idővel rendelkeznek, és kiforrott digitális ökoszisztémákkal rendelkeznek, így ideálisak a nagyon magas megbízhatósági követelményeket támasztó kritikus projektekhez. Az alacsony árak vakon követése gyengébb minőségű fémlemez használatához, rövidzárlati kapacitás csökkenéséhez vagy egyszerűsített védelmi funkciókhoz vezethet, ami később gyakori meghibásodásokhoz és végső soron nagyobb gazdasági veszteségekhez vezethet. Ezért az optimális költséghatékony megoldást kell választani, miközben megfelel a biztonsági és teljesítménykövetelményeknek.
