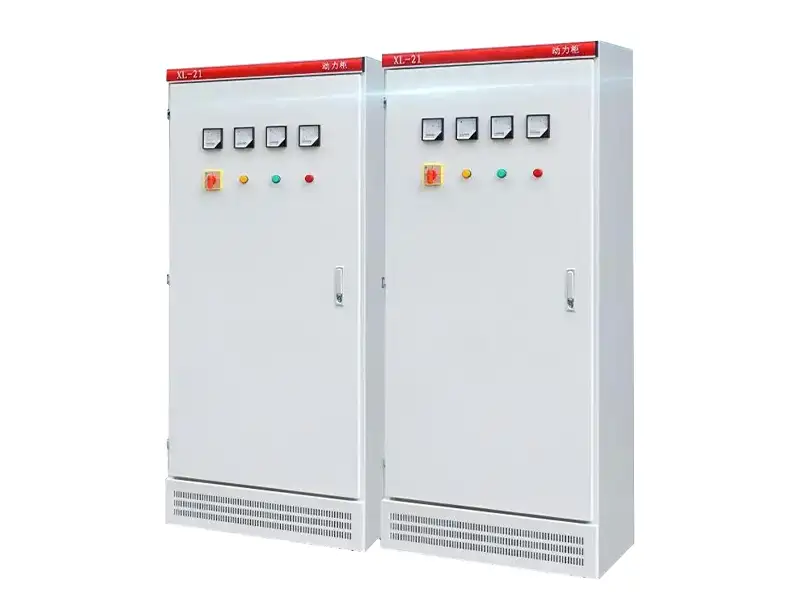

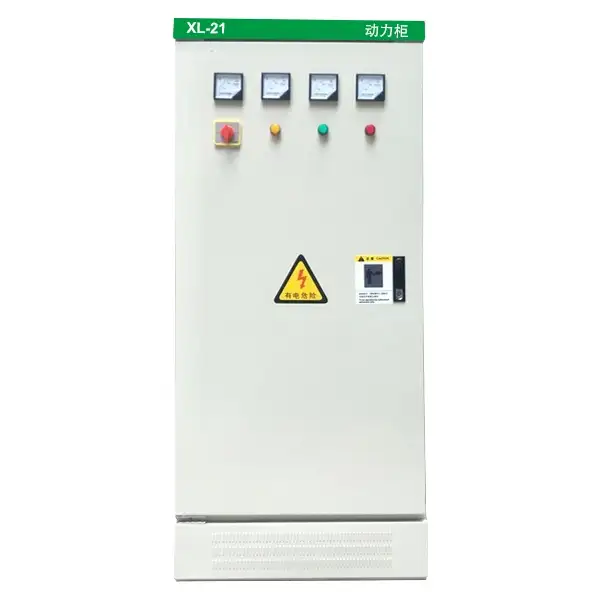

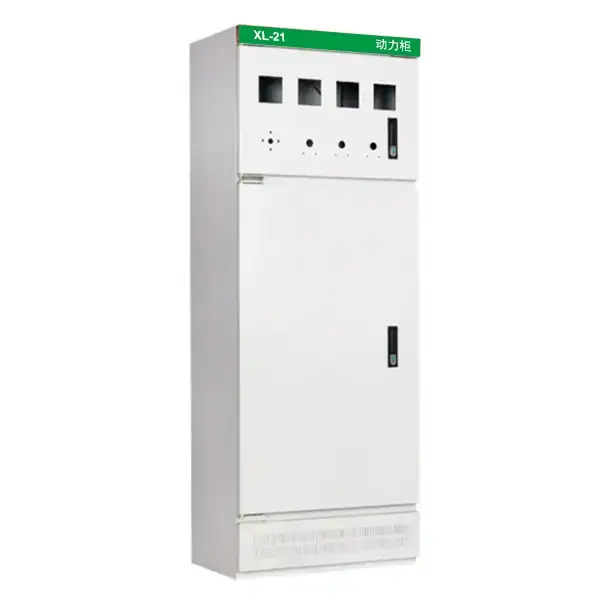

XL-21 kisfeszültségű motorvezérlő központ LV kapcsolóberendezés

A Cotenele az XL-21 alacsony feszültségű motorvezérlő központ kisfeszültségű kapcsolóberendezésének gyártója. Az XL-21 kisfeszültségű kapcsolóberendezés az egyik legkorábbi és legszélesebb körben használt áramelosztó kapcsolóberendezés Kínában. Fő célja az elektromos energia elosztása az 50 Hz-es frekvencián és 380 V-os (vagy 400 V/500 V/660 V-os) névleges feszültségű villamosenergia-rendszereken belüli végfelhasználó berendezések között, miközben biztosítja a berendezések vezérlését és áramköri védelmét. Különféle földelési rendszerekkel kompatibilis, beleértve a háromfázisú háromvezetékes, háromfázisú négyvezetékes és háromfázisú ötvezetékes (pl. TN-C, TT).

Az XL-21 kisfeszültségű kapcsolóberendezések előnyei a megbízható minőség, a rugalmas telepítés és az egyszerű karbantartás, valamint megfelel a vonatkozó nemzeti és nemzetközi szabványoknak, mint például a GB/T 7251, IEC 60439, CCC stb. A Cotenele átment az ISO9001 minőségirányítási tanúsítványon.

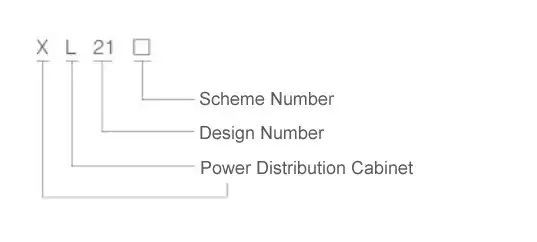

Modell és jelentések

Főbb műszaki paraméterek

Mik az XL-21 kapcsolóberendezések termékszerkezeti jellemzői?

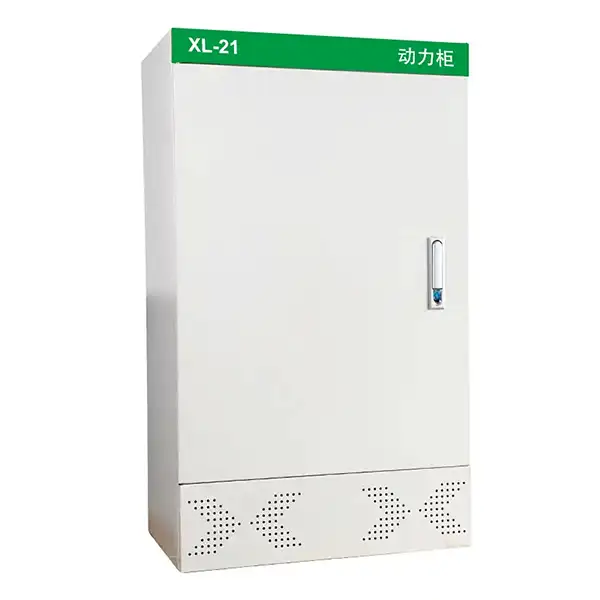

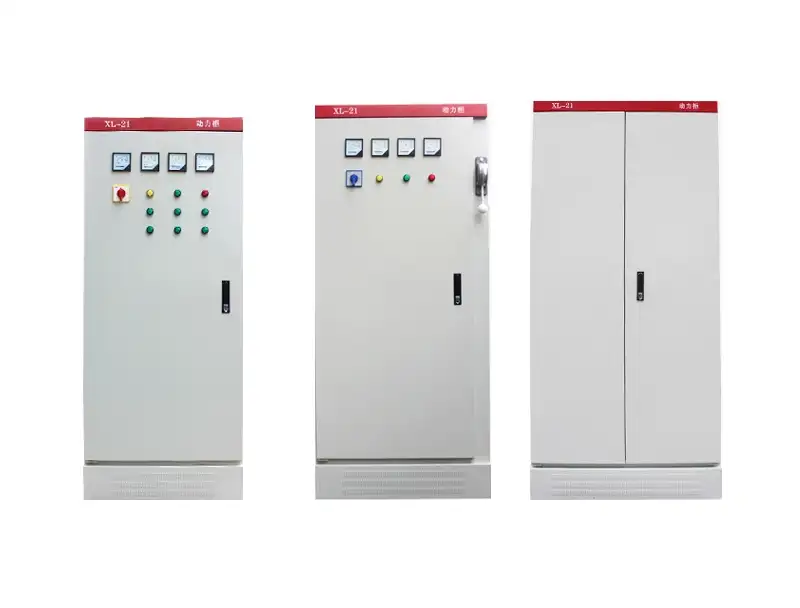

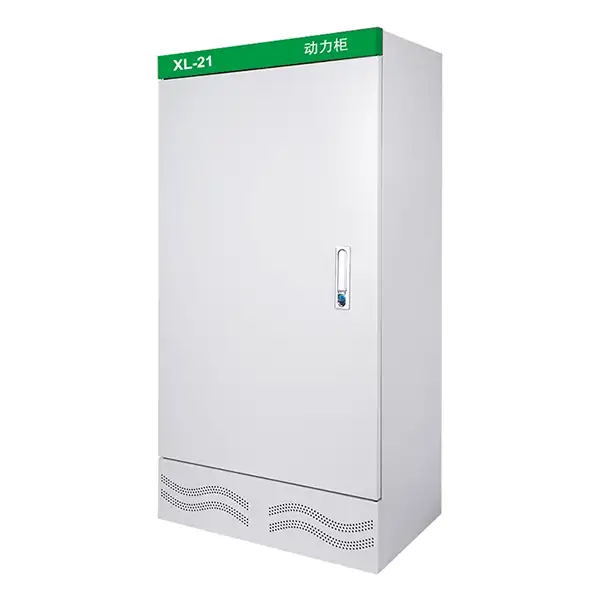

1. Melléklet:Az XL-21 kisfeszültségű kapcsolókészülék héja teljesen zárt kialakítású, ez a kialakítás hatékony védelmet nyújt a por és a külső tárgyak ellen. A szabványos védelmi fokozat IP30, kérésre magasabb fokozat is elérhető. A kisfeszültségűnek két felépítési típusa van: összeszerelési típus (nagy sokoldalúság) és hegesztett típus (nagy szilárdság).

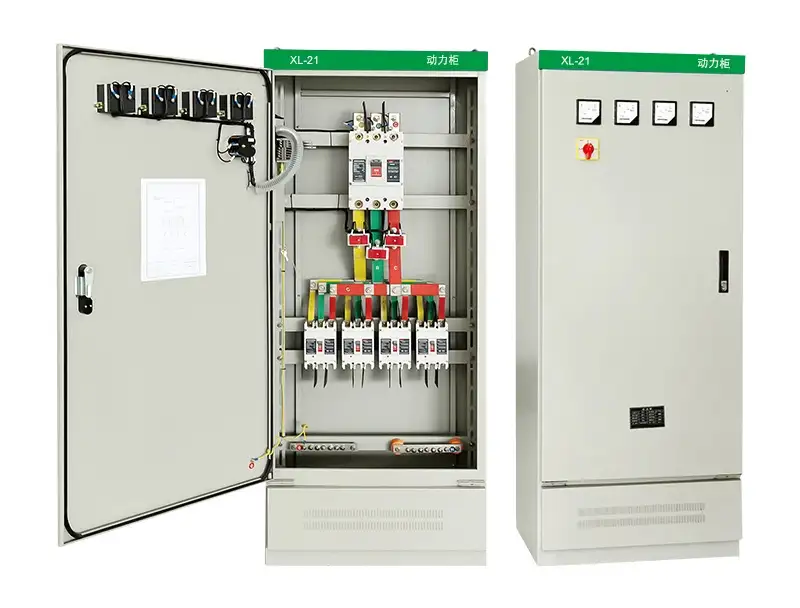

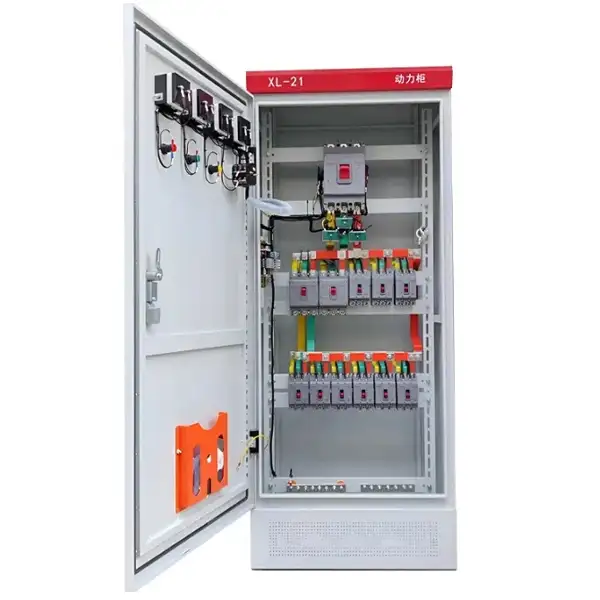

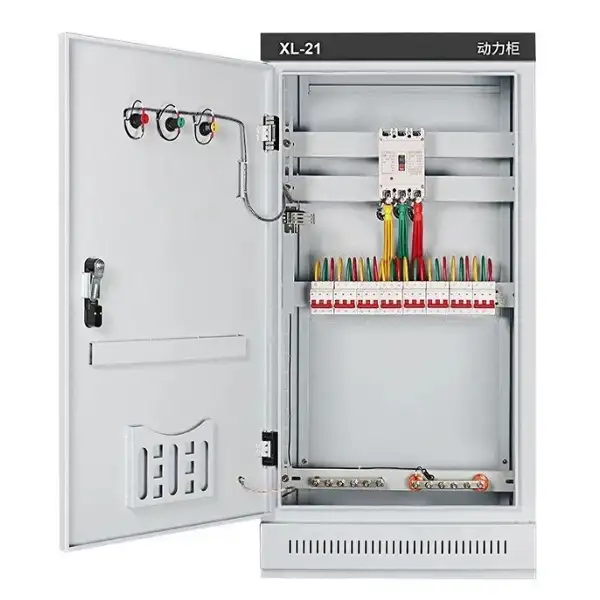

2. Telepítés és karbantartás:Az XL-21 kisfeszültségű motorvezérlő központ kisfeszültségű kapcsolóberendezését falra szereléshez és elülső karbantartáshoz tervezték, helytakarékosan. Amikor az ajtó nyitva van, minden belső alkatrész teljesen szabaddá válik, ami nagyon kényelmessé teszi a rutin karbantartását.

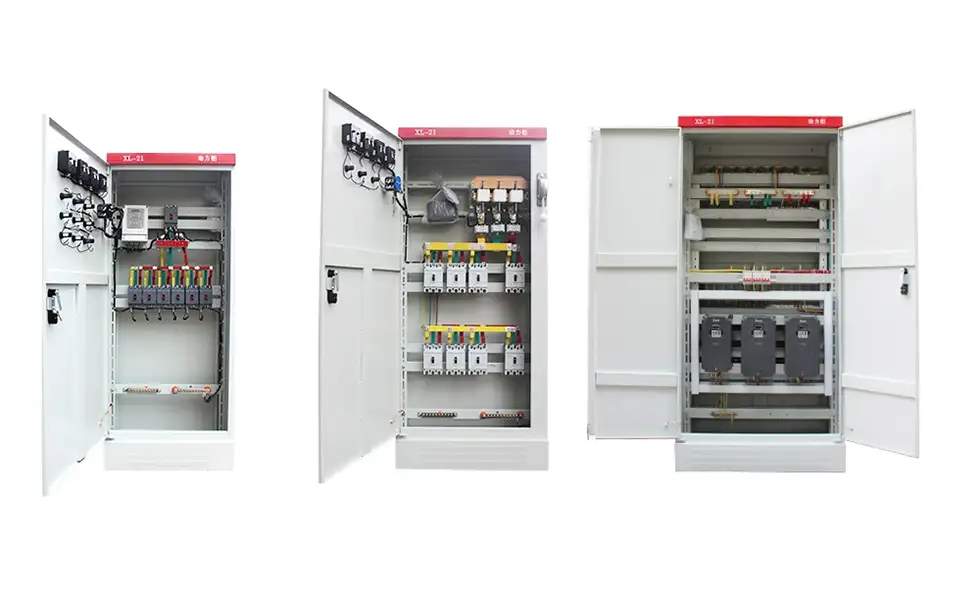

3. Belső elrendezés:Ez a panel rugalmas elrendezéshez igazítja a gerenda vagy a lemez szerkezetét. A kezelőelemek, mint a nyomógombok, jelzőlámpák és olyan műszerek, mint a voltmérő, ampermérő az ajtóra vannak felszerelve, míg a főkapcsoló működtető fogantyúja a szekrény jobb elülső oldalán található a könnyű hozzáférés érdekében.

4. Anyagok és kivitel:A kisfeszültségű kapcsolókészülék burkolata kiváló minőségű hidegen hengerelt acéllemezből készül, amelynek vastagsága legalább 1,5 mm, hajlítva és hegesztetten nagy szilárdságú. A felület elektrosztatikus porbevonattal van kezelve a kiváló korrózióállóság érdekében. Az ajtó legalább 120 fokos szögben nyitható a könnyű hozzáférés érdekében. Mind a ház, mind az ajtó földelőcsavarokkal van felszerelve a biztonságos és megbízható földelés érdekében.

Az XL-21 alacsony feszültségű panel alapfunkciója és összetevői

1. Alapfunkciók

Az XL-21 kisfeszültségű motorvezérlő központ kisfeszültségű kapcsolóberendezését gyakran használják a csatlakoztatott berendezések megbízható tápellátására, amely a motorok és egyéb terhelések precíz indítási/leállítási vezérlésére szolgál. Támogatja továbbá a kulcsfontosságú paraméterek, például az áram és a feszültség valós idejű működési felügyeletét, ugyanakkor átfogó áramkörvédelmi funkciókat biztosít az olyan hibák kezelésére, mint a túlterhelés, rövidzárlat és szivárgás.

2. Tipikus összetevők

Az XL-21 alacsony feszültségű panel általában több alul elhelyezkedő alapelemet tartalmaz, mint például öntött házas megszakítók (MCCB), légáram-megszakítók (ACB), hibaáram-megszakítók (RCCB) stb. A főkapcsoló vagy a bejövő kapcsoló, például a CM1-400L öntött házas megszakító, általában a teljes elosztópanel bejövő tápellátását vezérli, és általában a fő elosztó végén található. Leágazó kapcsolók vagy kimenő kapcsolók, mint például a CM1-100L megszakító vagy mágneskapcsolók, amelyek a független leágazó áramkörök, például motorok vagy világítás kezeléséért felelősek.

A védőeszközök jellemzően a megszakító kioldóegységeibe vannak beépítve, amelyek túlterhelés- és rövidzárlatvédelmet biztosítanak, opcionális hibaáram-védelmi tartozékokkal. A vezérlőeszközök lehetővé teszik a váltóáramú mágneskapcsoló tekercseinek helyi vagy távoli működtetését nagy teljesítményű berendezések indításához vagy leállításához. Végül a különféle jelzők és kezelők, beleértve a voltmérőket, ampermérőket, a jelzőlámpákat és a nyomógombokat, a szekrénybe szerelt alkatrészekkel együtt teljes vezérlő- és kijelzőfelületet alkotnak.

Működési feltételek és telepítési környezet

A hosszú távú stabil működés érdekében a következő környezeti feltételeknek kell teljesülniük:

1. Magasság:Általában ≤2000 m; magasabb magasságokhoz speciális kezelés szükséges.

2. Környezeti hőmérséklet:-10°C és +40°C között, 24 órás átlaggal ≤+35°C.

3. Relatív páratartalom:≤50% +40°C-on; 90%-ig +20°C-on – a páralecsapódást meg kell akadályozni.

4. Szerelési dőlésszög:≤5° a függőlegestől a stabilitás biztosítása érdekében.

5. Környezeti feltételek:Nincs erős vibráció vagy ütés; nem tartalmaznak korrozív vagy robbanásveszélyes gázokat; nincs vezetőképes por.

6. Tárolás és szállítás:Felszerelés előtt tárolja száraz, tiszta helyen, hogy elkerülje a nedvességet. Az alapozó csatornákat és a rögzítőcsavarokat a felhasználónak kell biztosítania.

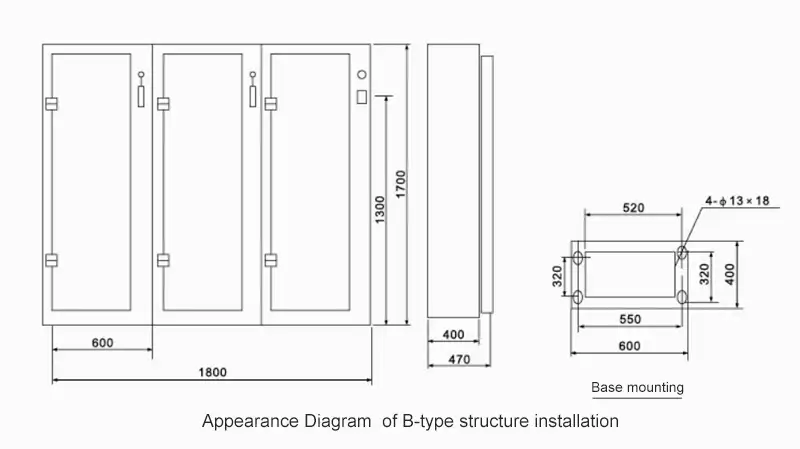

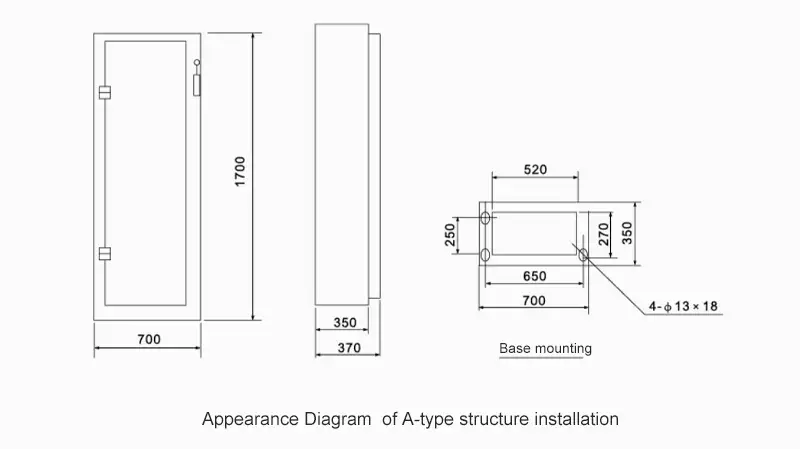

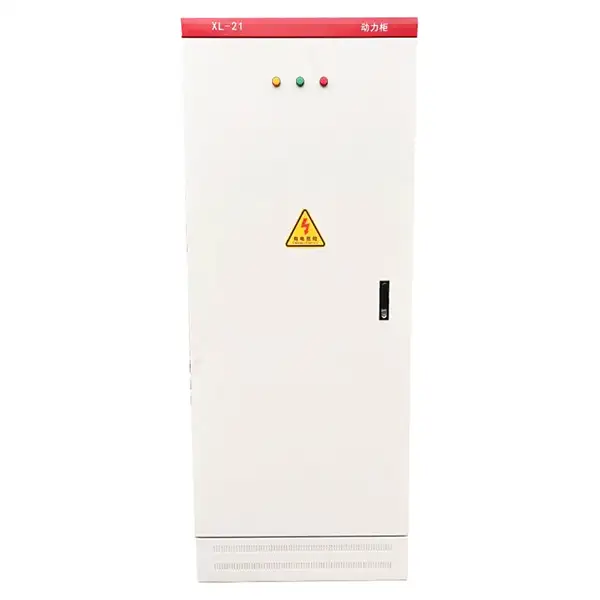

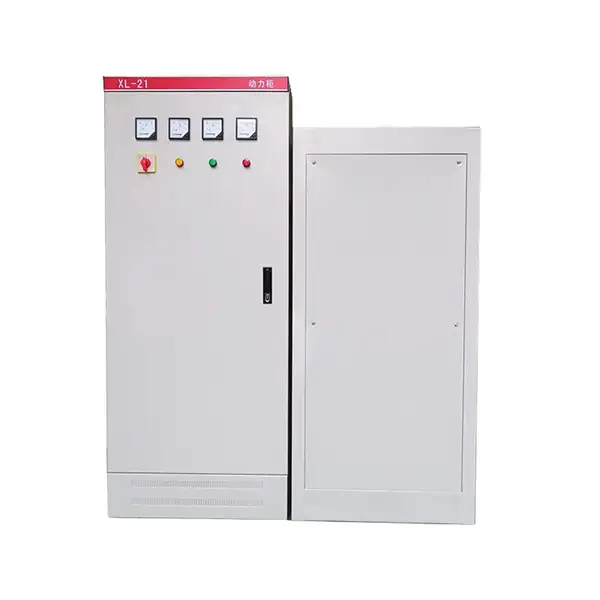

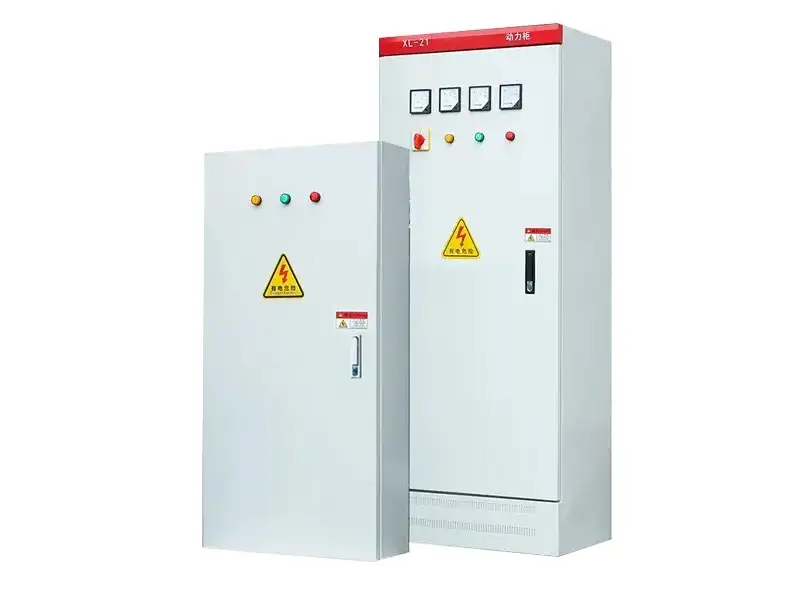

Megjelenés és beépítési útmutató diagram

Üzemeltetés, karbantartás és ellenőrzés

Az áramelosztó szekrény beépítés vagy nagyjavítás utáni üzembe helyezése előtt az alábbi ellenőrzéseket és vizsgálatokat kell elvégezni (a nagyjavítás utáni ellenőrzéseket és teszteket a nagyjavítás jellege alapján kell meghatározni):

1. Ellenőrizze, hogy az áramelosztó szekrénybe beépített elektromos berendezések és másodlagos vezetékek megfelelnek-e a rajzi követelményeknek.

2. Ellenőrizze, hogy a működéshez használt késkapcsoló és levegőkapcsoló rugalmas-e és nincs-e fennakadás.

3. Ellenőrizze, hogy az elektromos berendezés jó érintkezéssel rendelkezik-e, és megfelel-e magának a berendezésnek a működési követelményeinek.

4. Ellenőrizze, hogy nincs-e idegen tárgy az áramelosztó szekrényben, és hogy a különböző részeken lévő rögzítőcsavarok nincsenek-e meglazulva.
