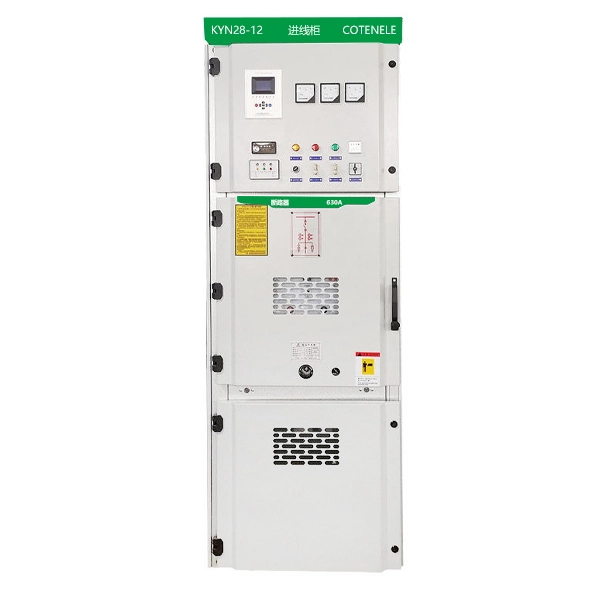

11KV beltéri fémburkolatú középfeszültségű kapcsolóberendezés
A Cotenele egy elektromos paneleket gyártó gyár, amely a kínai Wenzhou városában található, és kínálunk kyn28-12 sorozatú 11KV beltéri fémborítású középfeszültségű kapcsolóberendezéseket és a belső magkomponenseket, mint például a vákuummegszakítót, a terhelésmegszakítót, az áramváltót és a feszültségtranszformátort stb.
A Cotenele a kyn28-12 sorozatú 11KV beltéri fémbevonatú középfeszültségű kapcsolóberendezések fő szállítója Kínában, ezt a középfeszültségű kapcsolóberendezést, amelyet általában „kihúzható” vagy „kihúzható” panelként ismernek, biztonságos és rugalmas áramelosztásra tervezték. Meghatározó jellemzője a kivehető kismegszakítós targonca, amely „szerviz” vagy „teszt/elszigetelt” helyzetbe gurítható, lehetővé téve a gyors cserét és karbantartást a teljes szerelvény áramtalanítása nélkül.
A robusztus fémburkolatú konstrukció, az elválasztott rekeszek (megszakító, gyűjtősín, kábel- és műszerterek) és a kötelező mechanikus reteszelések (öt védelmi funkció) gondoskodnak a magas üzembiztonságról. Ezeket az egységeket széles körben alkalmazzák az erőművek primer és szekunder elosztóhálózataiban, ipari üzemekben (acél-, petrolkémiai, bányászati), kereskedelmi épületekben, adatközpontokban és megújuló energiát hasznosító létesítményekben, például napelemes parkokban és szélparkokban. Megfelelnek az IEC 62271-200 nemzetközi szabványnak, valamint a GB/T 3906 és a DL/T nemzeti szabványnak.
Termékmodell
Főbb műszaki paraméterek
| ltem | Egység | Műszaki paraméterek | |
| Névleges feszültség | KV | 3,6, 7,2, 12 | |
| Névleges frekvencia | Hz | 50 | |
| A megszakító névleges árama | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| A kapcsolóberendezés névleges árama | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Névleges rövid idejű ellenállási áram (4S) | KA | 20, 25, 31,5, 40 | |
| Névleges csúcs ellenállási áram (csúcs) | KA | 50, 63, 80, 100 | |
| Névleges rövidzárlati megszakítóáram | KA | 20, 25, 31,5, 40 | |
| Névleges rövidzárlati záróáram (csúcs) | KA | 50, 63, 80, 100 | |
| Névleges szigetelési szint 1 perces teljesítményfrekvencia-ellenállási feszültség |
Fázisról fázisra, Fázis-föld |
KV | 24, 32, 42 |
| A nyitott kapcsolatok között | KV | 24, 32, 42 | |
| Villám impulzus Feszültségállóság (csúcsérték) |
Fázisról fázisra, Fázis-föld |
KV | 40, 60, 75 |
| A nyitott kapcsolatok között | KV | 46, 70, 85 | |
| Védelmi fokozat | A héj IP4X, és amikor a rekesz és a megszakító helyiség ajtaja nyitva van, akkor IP2X. | ||
Munkakörülmények
1. Környezeti levegő hőmérséklet: maximum +40 °C, minimum –15 °C.
2. Relatív páratartalom: napi átlag ≤95 %, a megfelelő napi átlagos vízgőznyomás nem haladja meg a 2,2 KPa-t; havi átlag ≤90 %, és a megfelelő havi átlagos vízgőznyomás nem haladja meg az 1,8 KPa-t.
3. Magasság: legfeljebb 1000 m tengerszint feletti magasság.
4. Szeizmikus intenzitás: nem nagyobb, mint 8 magnitúdó.
5. A környező levegőnek mentesnek kell lennie a korrozív vagy éghető gázoktól, vízgőztől vagy hasonló anyagoktól származó jelentős szennyeződéstől.
6. A telepítés helyének erős vibrációtól mentesnek kell lennie.
7. Ha az üzemeltetési feltételek meghaladják a GB3906-ban meghatározott normál határértékeket, a felhasználó és cégünk egyeztetés útján kölcsönösen megállapodnak a szükséges rendelkezésekről.
Mi az a Drawout fémzáras kapcsolóberendezés?
A KYN28-12 11KV beltéri fémborítású közepes feszültségű kapcsolóberendezés egy elektromos eszköz, amely megszakító teherautó a kapcsolóberendezés középső rekeszébe van beszerelve. A teljes ház négy független rekeszre van osztva fém válaszfalakkal:
1. Törőrekesz (középen):Itt található a vákuum-megszakító teherautó (pl. VS1 vagy VD4). A targoncának három pozíciója van: szerviz, teszt/leválasztás és eltávolítva. Könnyen be/ki rakható, így kényelmes karbantartást tesz lehetővé – A megszakító cseréje nem igényli az egész panel feszültségmentesítését.
2. Gyűjtősín-rekesz:A felső hátsó részben található. Fő gyűjtősíneket és elágazó gyűjtősíneket tartalmaz, amelyek több kapcsolókészülék panelt kötnek össze.
3. Kábelrekesz:Az alsó hátsó részen található. Kimenő kábelek, túlfeszültség-levezetők és földelőkapcsolók csatlakoztatására szolgál.
4. Kisfeszültségű (műszer) rekesz:Az elülső felső részen található. Házvédelmi relék (mikroszámítógép alapú), műszerek, jelzőlámpák és egyéb másodlagos alkatrészek.
Megfigyelő ablakok:Minden rekesz teljesen el van választva földelt fém válaszfalakkal, hatékonyan megakadályozva, hogy az egyik rekesz belső ívhibája hatással legyen a szomszédos rekeszekre. Az elülső panelen megfigyelőablak található a targonca helyzetének és a szigetelési érintkezők állapotának megtekintéséhez.
| Összetevő | Közös modell | Funkció |
| Vákuumos megszakító | VS1, VD4 | Normál terhelés és rövidzárlati áramok létrehozása/szakítása |
| Földelő kapcsoló | JN15-12 | A személyzet biztonsága érdekében karbantartás közben zárja le a kábeloldalt a földeléshez |
| Áramváltó | LZZBJ9-10 | Mérje meg az áramerősséget, biztosítson jeleket a védelemhez |
| Feszültség transzformátor | JDZ(J)10 | Adjon feszültségjeleket és vezérlő teljesítményt |
| Túlfeszültség-levezető | HY5WZ-17/45 | Korlátozza a villámcsapást és a kapcsolási túlfeszültségeket |
| Mikroszámítógép alapú védelmi relé | például RCS-9600 sorozat | Túláram, azonnali, földzárlat védelem |
Fő összetevők konfigurációja
Milyen előnyei vannak a KYN28-12 kihúzható fémbevonatos kapcsolóberendezéseknek?
1. Nagy megbízhatóság:Fémbevonatú szerkezet erős belső íválló képességgel, ami biztosítja a biztonságot.
2. Könnyű karbantartás:Kihúzható kialakítás – a megszakító cseréje csak percekig tart, jelentősen csökkentve a kimaradási időt.
3. Öt-megelőző reteszelők:A mechanikus/elektromos reteszelések ötféle hibás működést akadályoznak meg (pl. nincs terhelésmegszakító kapcsolás, nincs véletlen belépés a feszültség alatt álló terekbe).
4. Magas szintű szabványosítás:Sok hazai gyártó érett gyártása, jó alkatrészcsere, alacsony beszerzési és karbantartási költségek.
5. Rugalmas konfiguráció:Összeszerelhető bejövő, kimenő, adagoló, PT, busz-csatlakozó panelekként stb., alkalmazkodva a különböző fő csatlakozási sémákhoz.
| Funkció | KYN28-12 (kivehető) | XGN2-12 (fix) | HXGN-12 (gyűrűs főegység) |
| Breaker típus | Kihúzható (kamion) | Fix szerelésű | Terhelés megszakító kapcsoló + biztosíték kombináció |
| Karbantartási kényelem | Kiváló | Szegény | Közepes |
| Törőképesség | Magas (40 kA-ig) | Közepes | Alacsony (biztosítékvédelem) |
| Méret | Nagyobb | Nagyobb | Kicsi |
| Költség | Közepes | Alacsonyabb | Alacsony |
| Tipikus alkalmazás | Főelosztó, nagy kapacitás | Utólagos felszerelés, alacsony igény | Végfelhasználói elosztás, kis kapacitás |
KYN28-12 kihúzható fémházas kapcsolóberendezések VS egyéb kapcsolóberendezések

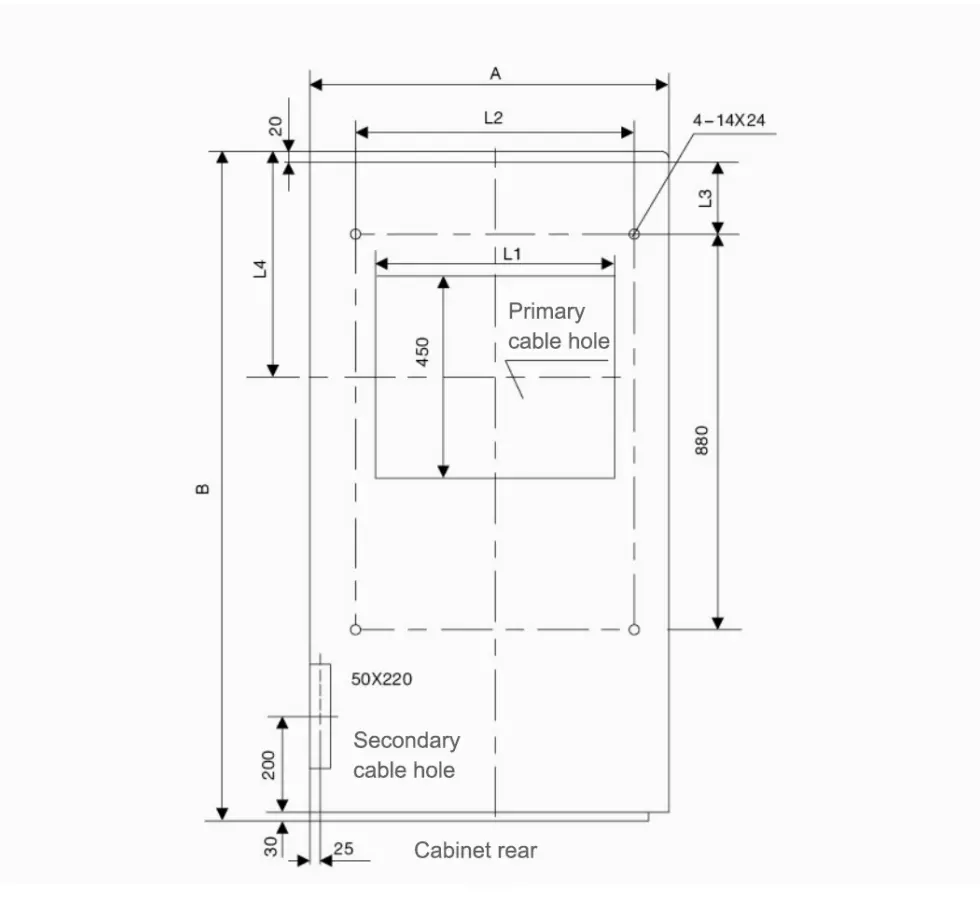

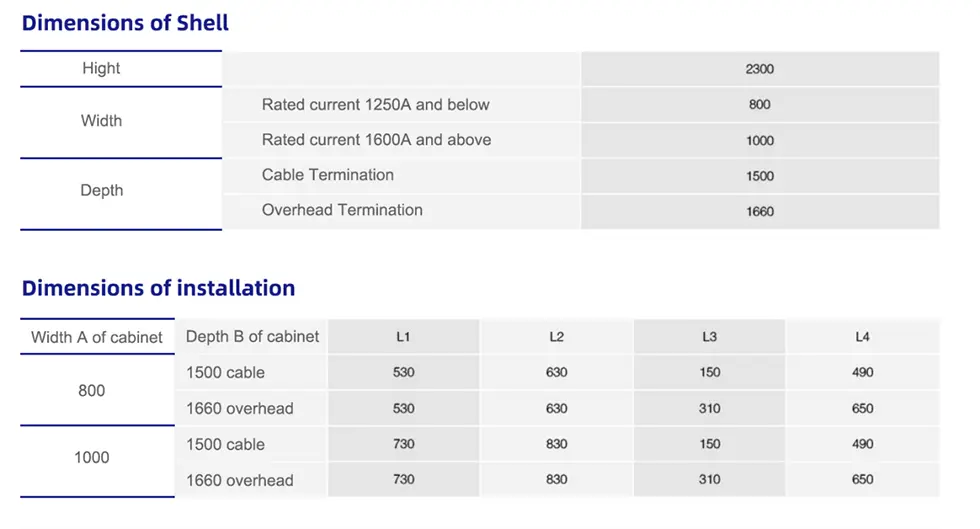

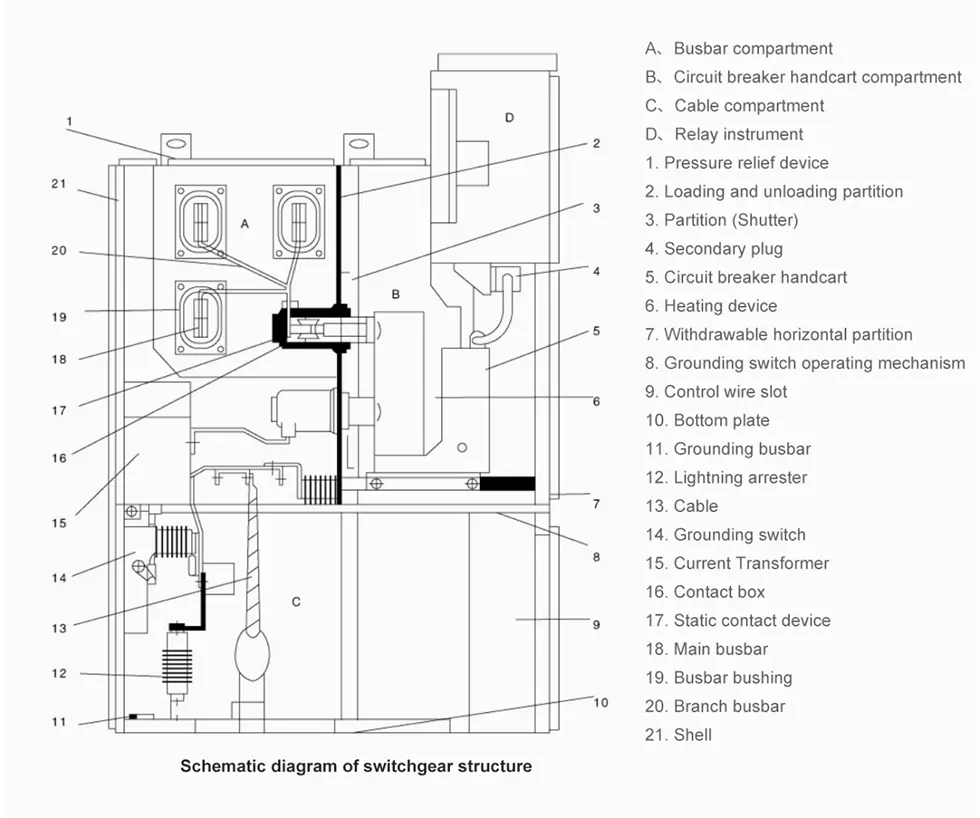

A kapcsolóberendezés felépítésének és beépítésének sematikus diagramja

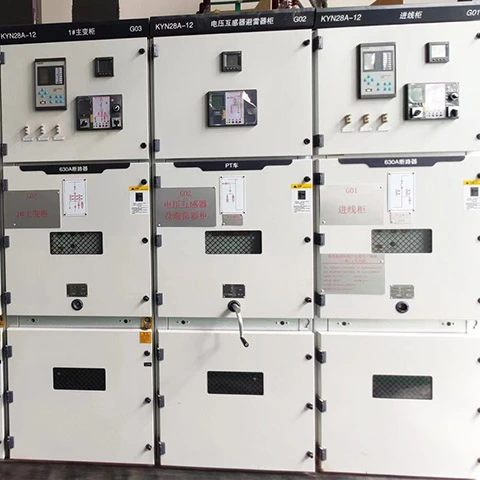

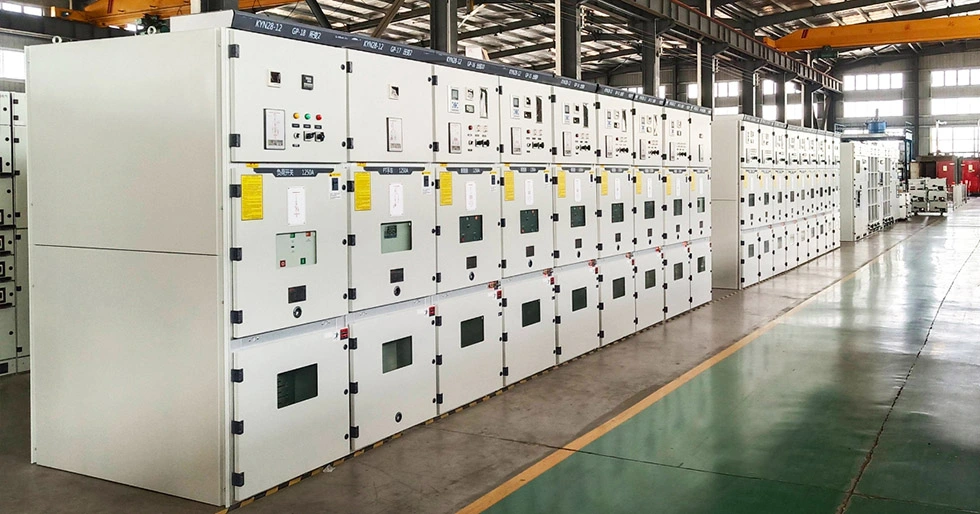

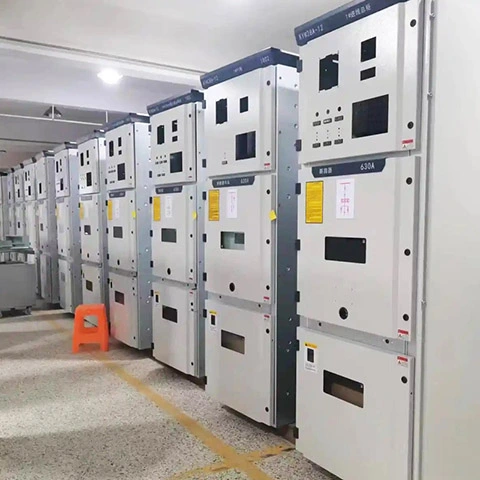

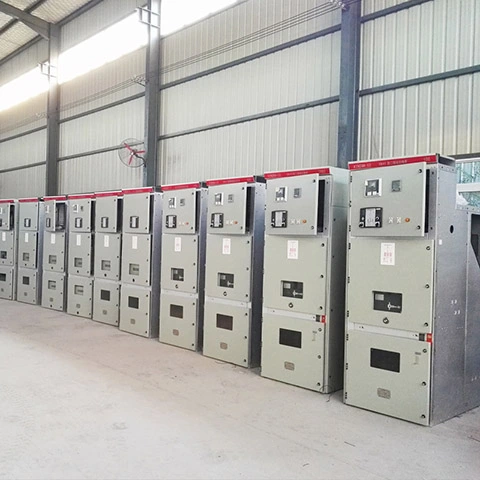

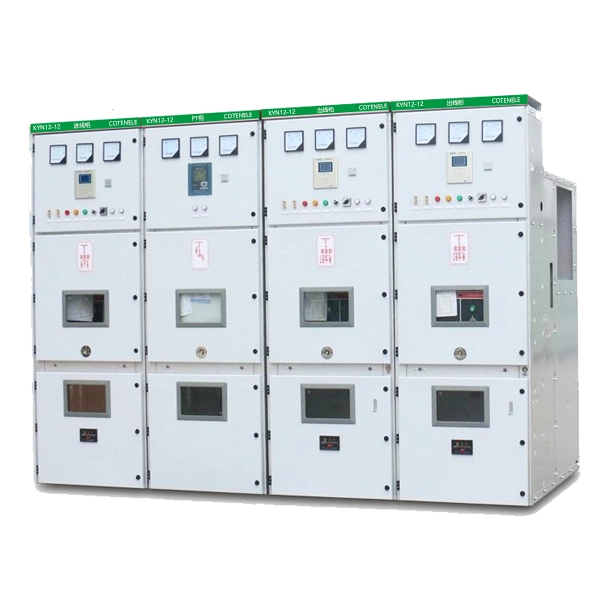

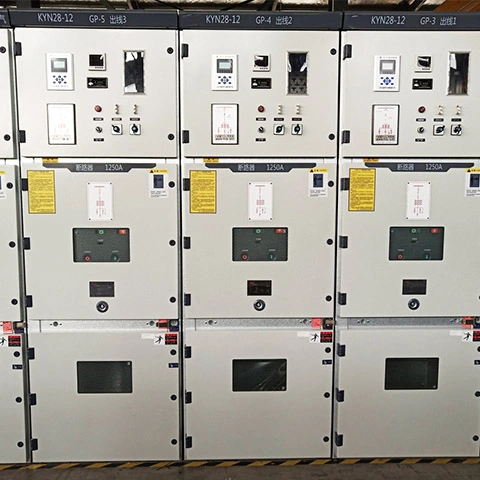

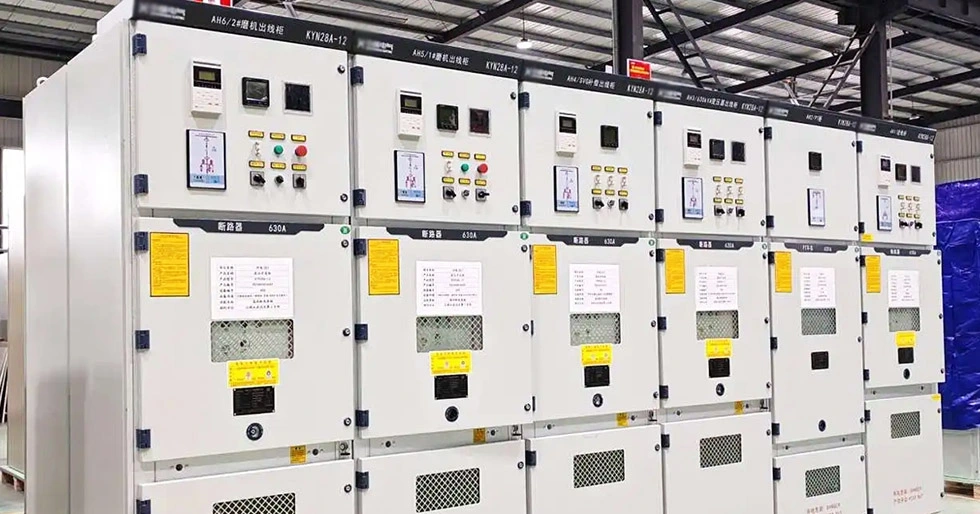

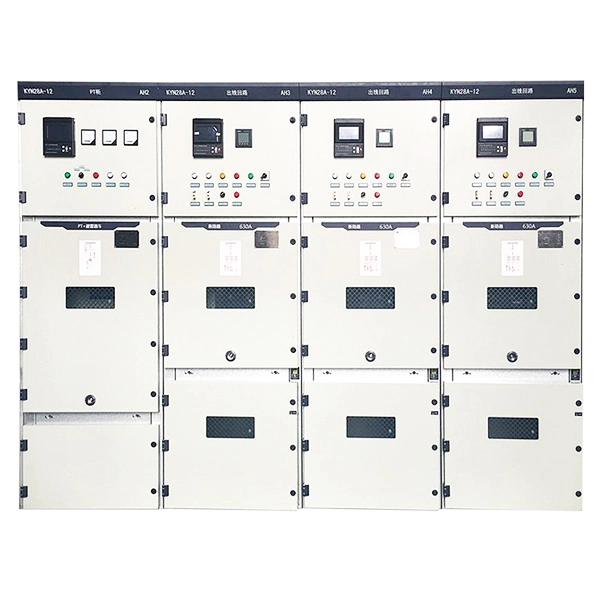

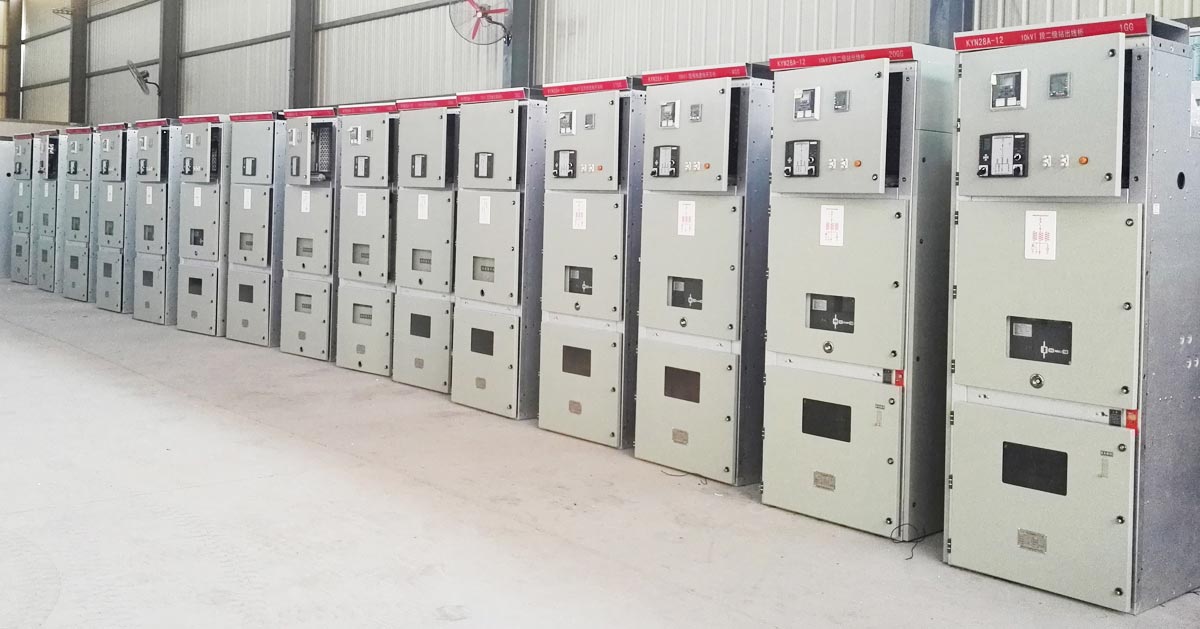

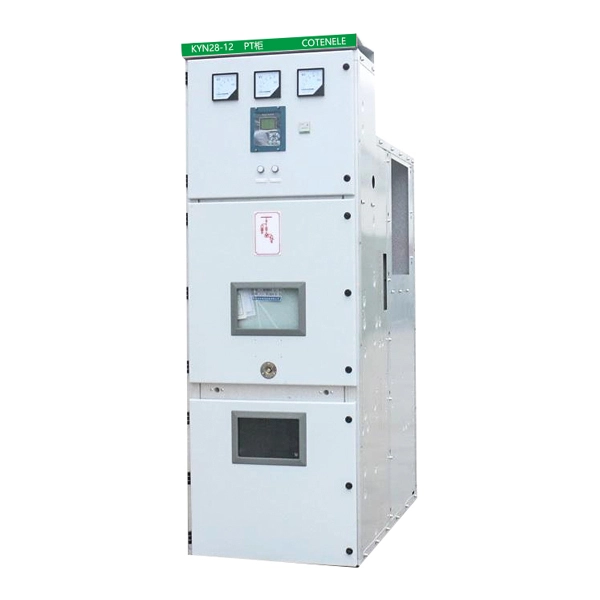

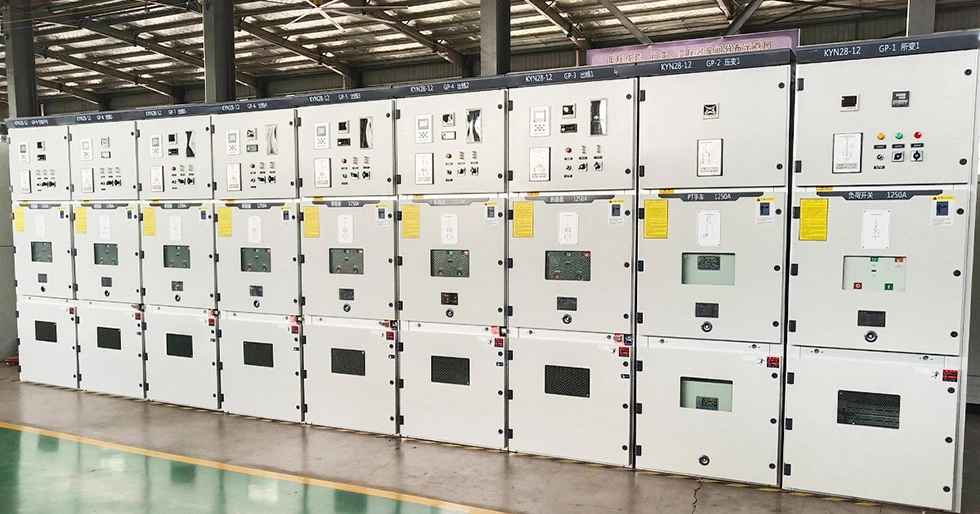

A termékek mutatják
