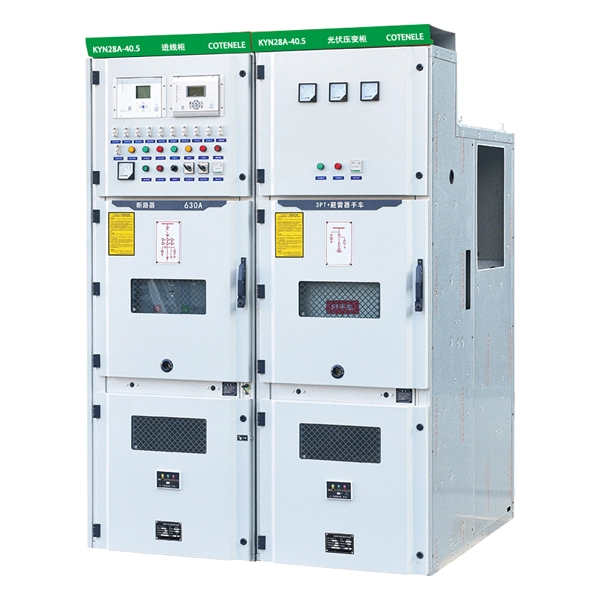

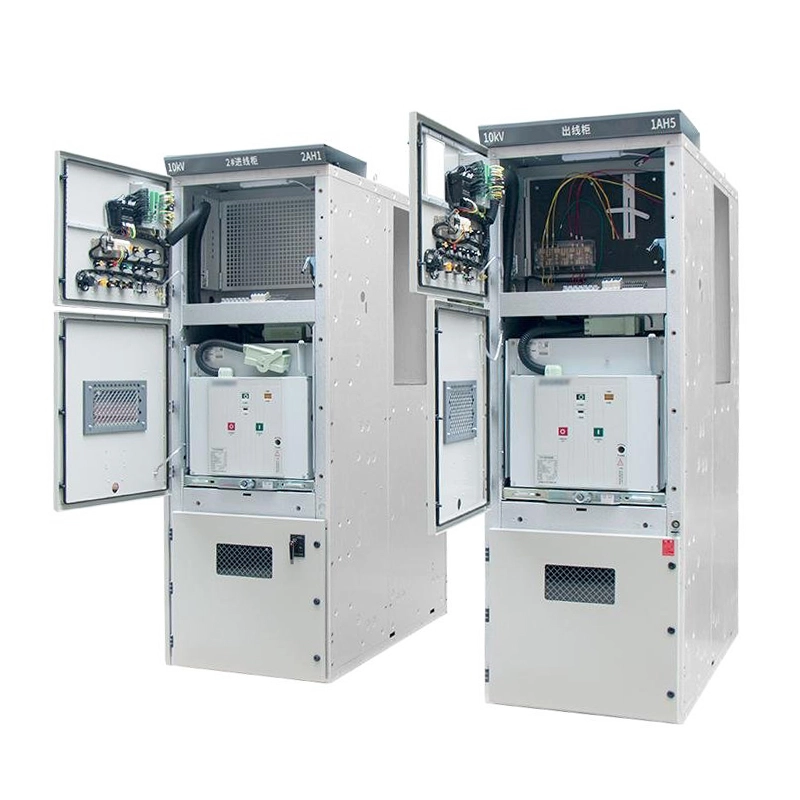

33KV MV kapcsolóberendezés közepes feszültségű kapcsolóberendezés

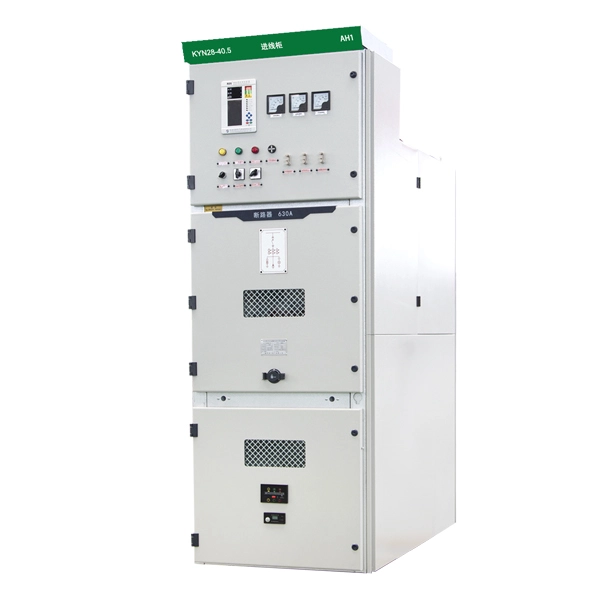

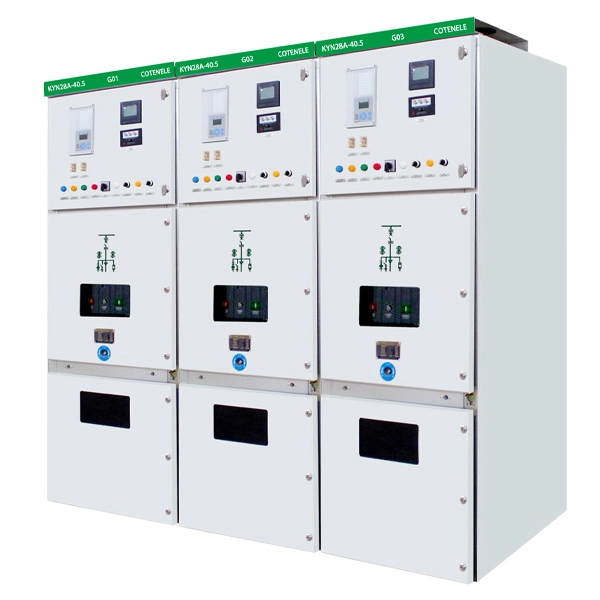

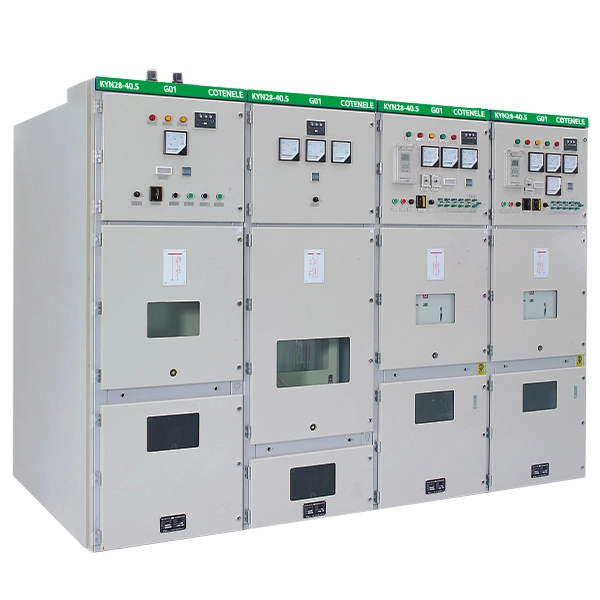

A KYN28-40.5 középfeszültségű kapcsolóberendezés a Cotenele által kifejlesztett új termék, 40,5kv névleges feszültségig.Ez a KYN28-40.5 típusú 33KV MV kapcsolóberendezés, közepes feszültségű kapcsolóberendezés, elsősorban háromfázisú váltakozó áramú rendszerekhez, 5 kV névleges frekvenciájú 4a Hz-hez készült. Általában egysínes és szekcionált gyűjtősín-elrendezésekben alkalmazzák. A termék kialakítása megfelel a vonatkozó szabványoknak, mint például az IEC 298 és a GB3906-2006.
A Cotenele régóta elkötelezett a középfeszültségű kapcsolóberendezés-technológia innovációja és kutatása iránt. A KYN28-40.5 sorozatú 33KV MV középfeszültségű kapcsolókészülék a Cotenele új terméke, amelyet általában a 35KV névleges feszültség elosztási követelményeinek kielégítésére használnak erőművekben, alállomásokban, ipari és bányászati vállalkozásokban, közintézményekben és más helyeken. „öt megelőzés” biztonsági reteszelési követelmények.
A berendezés felszerelhető a gyártó saját ZN85 és VTK sorozatú vákuum-megszakítóival, vagy alternatívaként az ABB VD4 vákuum-megszakítóival.
Modell és jelentések
Főbb műszaki paraméterek
| Tétel | Egység | Műszaki paraméterek | |
| Névleges feszültség | KV | 40.5 | |
| Névleges frekvencia | Hz | 50 | |
| Névleges áram | A | 1250160020002500 | |
| Teljesítményfrekvencia és feszültség | Teljesítmény-frekvencia ellenállás a fő áramkör feszültségének 1 percig | KV | 95 KV (118 KV a szigetelőrésben speciális igényekhez) |
| A segéd- és vezérlőáramkörök teljesítmény-frekvencia-ellenállási feszültsége | V | 2000 | |
| Villámimpulzus-álló feszültség | KV | 185 KV (215 KV a szigetelőrésben speciális igényekhez) | |
| Névleges törési áram (RMS) | KA | 2 531,5 | |
| Névleges előállítási áram (csúcs) | KA | 63, 80 | |
| Névleges dinamikus ellenállási áram (csúcs) | KA | 63, 80 | |
| Névleges rövid idejű ellenállási áram 4 másodpercig (RMS) | KA | 2 531,5 | |
| Segéd- és vezérlőáramkörök névleges feszültsége | V | -110,-220,～110,～220 | |
| Védettségi fok | IP3X a házhoz; IP2X a rekeszek között és amikor a megszakító rekesz ajtaja nyitva van | ||
Melyek a KYN28-40.5 kapcsolóberendezések termékjellemzői?
1. Fém borítású és moduláris rekeszek:A 33KV MV kapcsolóberendezés közepes feszültségű kapcsolóberendezésének háza alucink acéllemezből és belső térből készül, amely független rekeszekre van osztva, például megszakítórekeszre, gyűjtősínrekeszre, kábelrekeszre és relé-/műszerrekeszre. Ez a szerkezet teljesíti az "LSC2B" szabványt, ami azt jelenti, hogy amikor egy rekeszben hiba lép fel, vagy karbantartást végeznek, a többi rekesz működése nem változik.
2. "Középre szerelt" kihúzható megszakító elrendezés:Az alapvető alkatrészek, mint például a vákuum-megszakító, a leválasztó kapcsoló, egy eltávolítható teherautóra (kihúzó egységre) vannak felszerelve. Ha karbantartásra szorul, a hibás teherautó teljesen kivehető, és egy tartalékra cserélhető, így gyorsan helyreállítható az áramellátás, jelentősen lerövidítve a kimaradási időt.
3. „Öt-megelőző” mechanikus reteszelés:A kötelező mechanikus reteszelés révén biztosítja, hogy a következő műveletet csak meghatározott feltételek mellett lehessen végrehajtani. Ez a funkció hatékonyan megelőzheti az olyan üzemzavarokat, mint a megszakító hibás zárása vagy nyitása, a teherautó terhelés alatti be- vagy kimozgatása, a földelőkapcsoló zárása, ha az áramkör feszültség alatt áll, tévedésből feszültség alatt álló térbe való belépés és a megszakító zárása zárt földelőkapcsoló mellett. Ezzel biztosítható a személyzet és a berendezések biztonsága.
4. Felső nyomáscsökkentő csatorna:a kapcsolóberendezés belső ívhibája esetén a magas hőmérsékletű és nagynyomású gázok a felső csatornán keresztül távoznak, minimalizálva a veszélyeket és megvédve az üzemeltető és karbantartó személyzetet.
Szerkezet és méretek

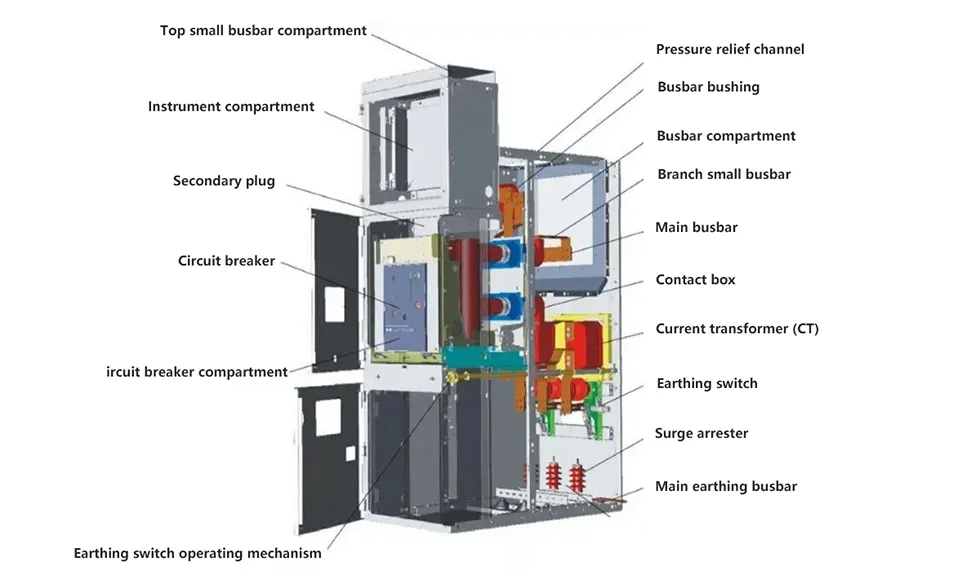

A KYN28 szerkezeti diagramja
| Konfigurálja a megszakítót | ZN85 (vagy VTK-40.5) | ZN85 (vagy VTK-40.5) |
| szélesség (mm) | 1400 | 1200 |
| Magasság (mm) | 2650 | 2650 |
| Mélység (mm) | 2800 | 2600 |
| Súly (kg) | 1500 | 1400 |
Mi a különbség a KYN28-40.5 és a KYN61-40.5 között?
A KYN61-40.5:KYN61-40.5 kapcsolóberendezések nagyobb méretűek, főként nagy áramerősséggel és magas paraméterekkel jellemezhető, kifejezetten 40,5 kV-os feszültségszintekhez tervezték, padlóra szerelhető (kihúzható) teherautó-szerkezettel rendelkezik, és nagy áramerősség és nagy megszakítóképesség szállítására tervezték. Alapelosztó eszközként szolgál a nagy, kritikus teljesítménycsomópontok számára.
KYN28-40.5: A KYN28-40.5 sorozatú 33KV MV kapcsolóberendezések közepes feszültségű kapcsolóberendezései kompaktabb felépítésű és szélesebb körben használatos. A KYN28 sorozat ikonikus középre szerelt kihúzható teherautó-szerkezetével rendelkezik, a kompaktság és a rugalmasság jellemzői. Ez egy általános választás a hagyományos terjesztési forgatókönyvekhez.
| Tétel | KYN61-40.5 | KYN28-40.5 |
| Megszakítós teherautó típusa | Padlóra szerelhető: Nagyobb és nehezebb teherautó, padlósínekre helyezve a panel alján | Középre szerelt: Kompakt targonca a panel középső magasságában, könnyebben kezelhető |
| Méretek és súly | Nagyobb méretek és tömeg. Jellemző méretek: 1400 mm (W), 2800 mm (M). Önsúly kb. 1500 kg | Kompaktabb Egyes adatok akár 2800 mm-es mélységet jeleznek; valamivel könnyebb, mint a KYN61 |
| Névleges áram tartomány | Szélesebb, jellemzően 630-4000 A | Szűkebb, jellemzően 630A-3150A (de 4000A-ig testreszabható) |
| Szakító/ellenálló képesség | Magasabb, jellemzően 25 kA és 40 kA között, csúcsellenállási áram 100 kA-ig | Viszonylag alacsonyabb, jellemzően 20 kA és 31,5 kA között |
| Alkalmazási kör | Speciálisabb, gyakran olyan kritikus pozíciókban használatos, mint például a nagy ipari üzemekben, erőművekben és alállomásokban lévő bemenetek vagy buszcsatlakozók | Elterjedtebb, főáramú berendezés 10 kV-os és 35 kV-os elosztó hálózatokhoz |
| Tipikus forgatókönyv jellemzői | Alkalmas nagy áramerősséget és nagy megszakítóképességet igénylő alkalmazásokhoz | Alkalmas a hagyományos elosztási forgatókönyvekhez, ahol nagyobb a kompaktság, a rugalmasság és a gazdaságosság iránti igény |

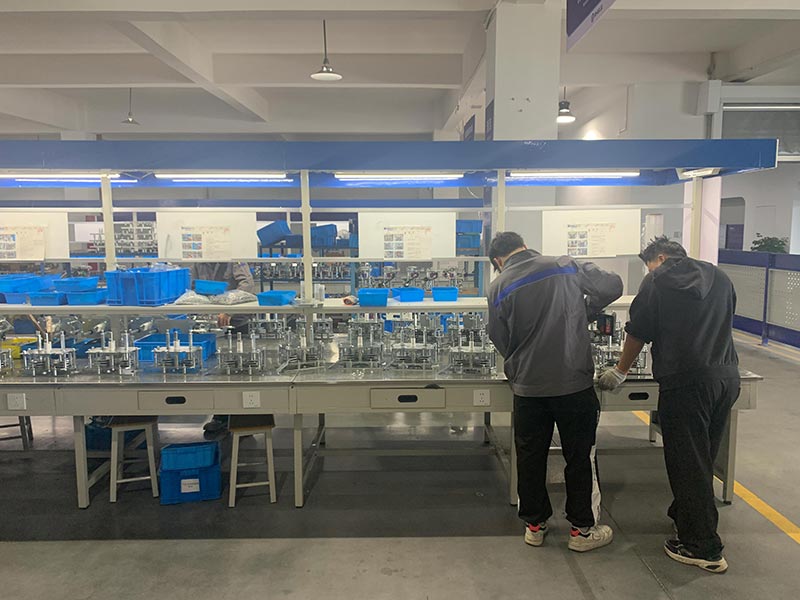

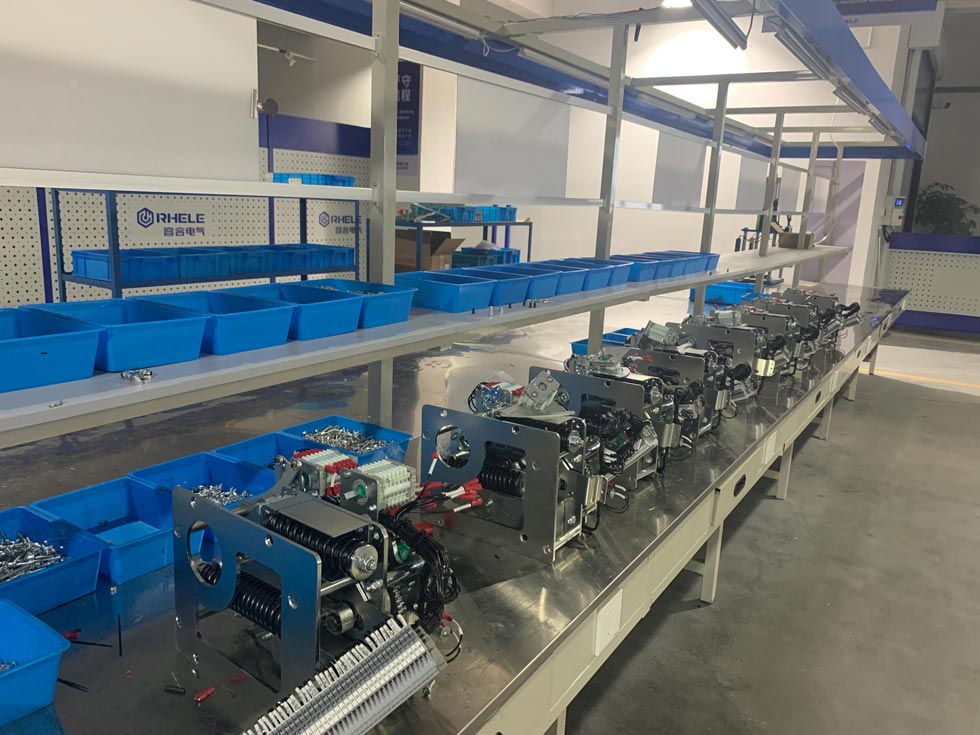

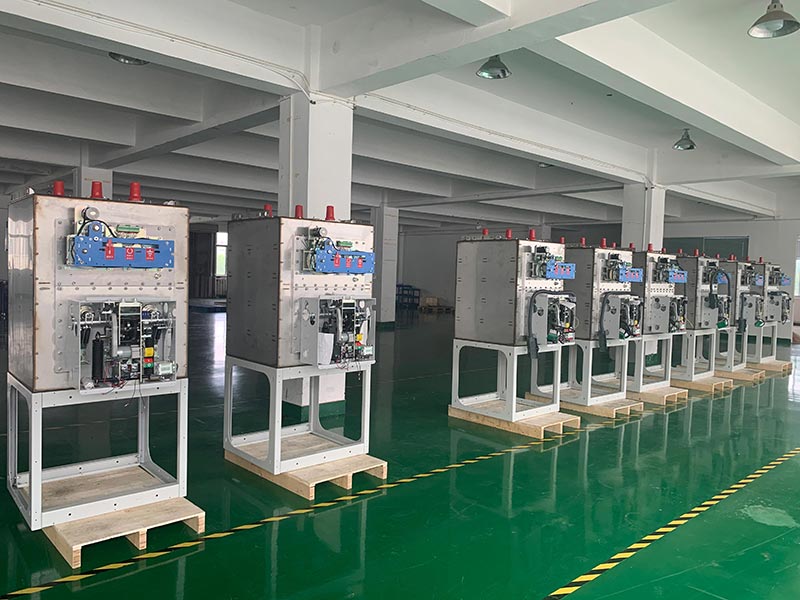

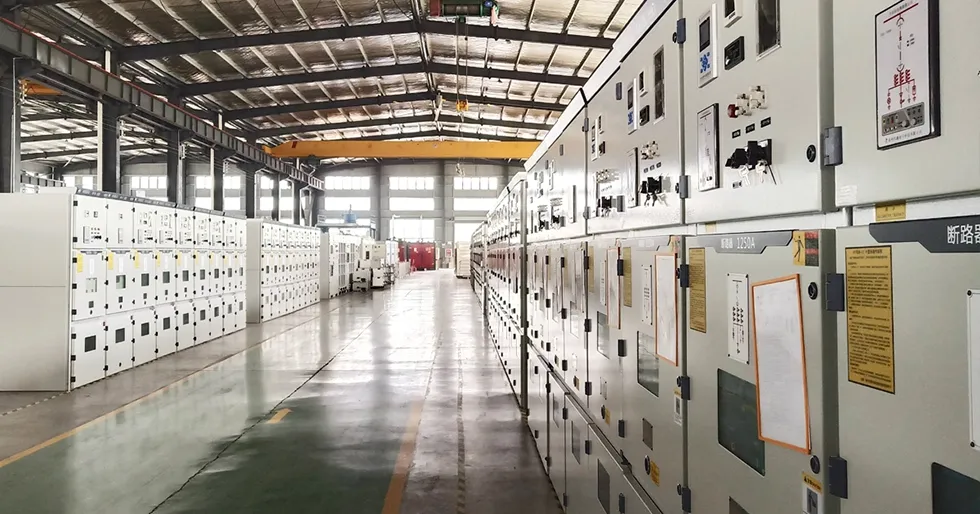

A mi gyárunk

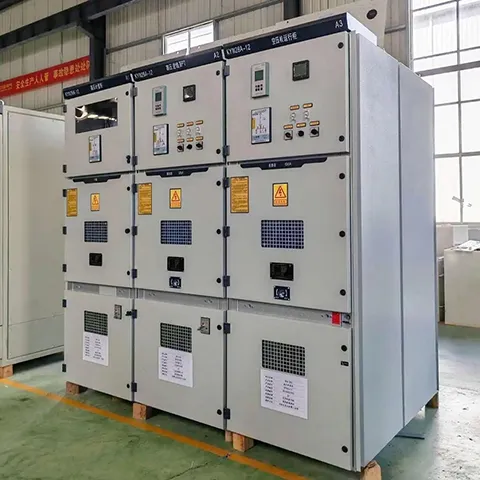

Termékek bemutatók
