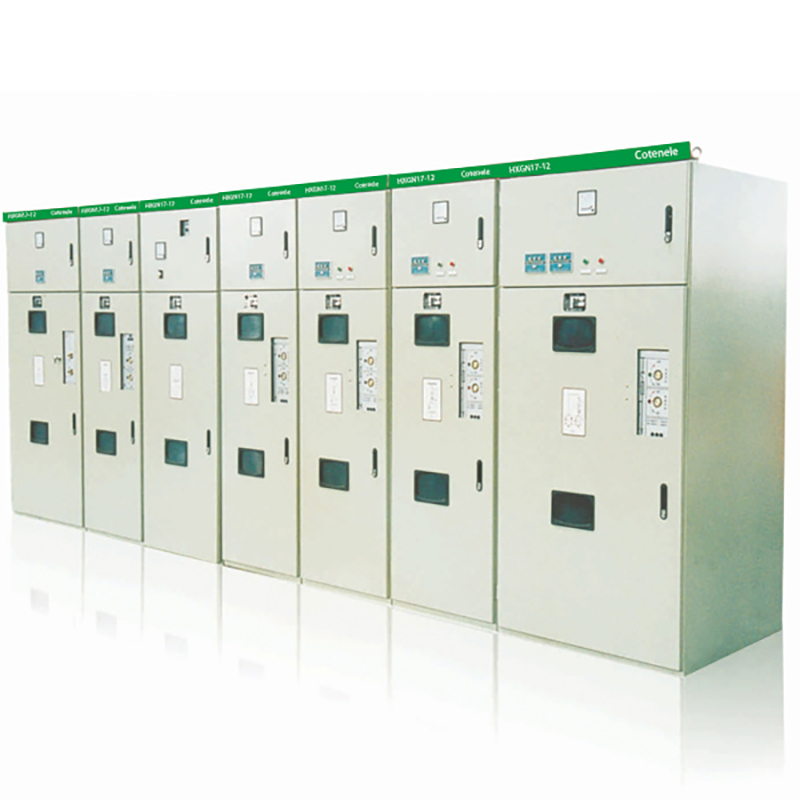

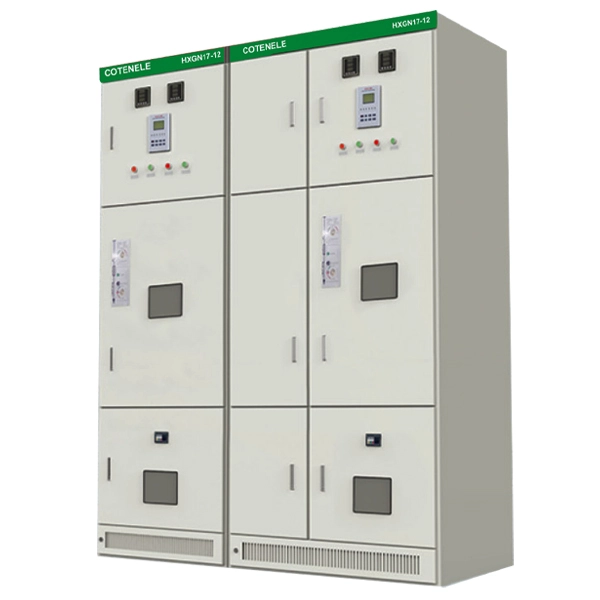

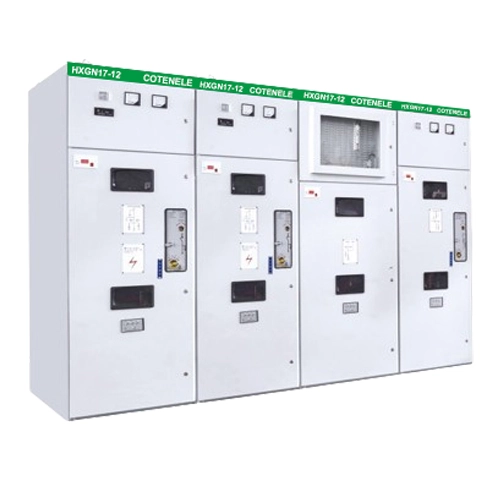

11KV középfeszültségű RMU elektromos panelek
A Cotenele középfeszültségű kapcsolóberendezések és belső magkomponenseik gyártója, termékeink közé tartoznak a középfeszültségű panelek, a gyűrűs főegységek, a vákuum-megszakítók, a terhelésmegszakítók és a működési mechanizmusok. A HXGN17-12 sorozatú 11KV-os középfeszültségű RMU elektromos panelek széles körben használt és technológiailag kiforrott, beltéri, 10 kV-os, fix, gyűrűs, fém kapcsolószekrényes hálózati dobozok. Főleg háromfázisú, 50 Hz-es váltakozó áramú, 12 kV névleges feszültségű elosztórendszerekben használják, amelyek felelősek az elektromos energia vételéért, elosztásáért, vezérléséért és védelméért, és széles körben használják a gyűrűs hálózati tápellátásban és a terminál tápellátásában.
A Cotenele hosszú évek óta a középfeszültségű elosztó berendezések fontos szállítója Európában és a Közel-Keleten, és a gyűrűs főegységek és gázszigetelt kapcsolóberendezések gyártása széles körben dicsérte a vásárlókat.HXGN17-12 sorozatú 11KV középfeszültségű RMU Electrical Panels egy beltéri doboz típusú fix AC fém zárt gyűrűs főegység.
Az RMU héj alumínium horganylemezzel, kompakt szerkezettel és teljes "öt megelőzés" reteszelő funkcióval van összeszerelve. Felülről lefelé gyűjtősínre, kapcsolóteremre és kábeltérre van osztva, alkalmas gyűrűs hálózati tápellátásra és 10 kV-os elosztórendszerek végponti tápellátására városi elektromos hálózatokban, ipari és bányászati vállalkozásokban, sokemeletes épületekben stb. Tervezése és gyártása megfelel a nemzeti és nemzetközi szabványoknak, mint például a GB/T 3906 és az IEC 62271-200.
Termékmodell
| Kód | Jelentése |
| H | Ring hálózat/Ring fő egység |
| X | Dobozos fémházas kapcsolóberendezés |
| G | Rögzített típus (a kapcsolóberendezés alkatrészei rögzítettek) |
| N | Beltéri típus |
| 17 | Tervezési sorozatszám |
| 12 | Névleges feszültség (12KV) |
| Ezenkívül a belső összetevőktől függően az utótag betűinek sajátos jelentése van: | |
| F | Terheléstörés kapcsolóval felszerelve |
| R | Biztosítékkal felszerelve |
| F ·R | Terhelési kapcsoló-biztosíték kombináció |
| Z | Vákuum (a vákuumterhelés megszakító kapcsolójára utalva) |
| Z ·R | Vákuumterhelés megszakító kapcsoló-biztosíték kombináció |
Milyen előnyei vannak a HGNX17-12 gyűrűs főegységnek a KYN28-12 középfeszültségű kapcsolóberendezéshez képest?
A KYN28-12 páncélozott kihúzható fémburkolatú kapcsolóberendezésekkel összehasonlítva a HXGN17-12 gyűrűs főegységek igen jelentős előnyökkel rendelkeznek a kompakt méretben, az alacsonyabb költségekben, a könnyű karbantartásban és a környezeti alkalmazkodóképességben, így a HXGN17-12 11KV közepes feszültségű RMU elektromos panelek különösen szűkösek a helyükre és az elosztásra, ahol szűkös a hely és a nagy energiaellátók számára. megbízhatóság szükséges.
A HXGN17-12 fő előnyei a KYN28-12-vel szemben a következők:
1. Alacsonyabb kezdeti befektetés:A HXGN17-12 gyűrűs főegység költsége általában sokkal alacsonyabb, ami egyértelmű gazdasági előnyt jelent a korlátozott költségvetésű projektekben. Emellett a felépítése is egyszerűbb, ami csökkenti a meghibásodási arányt, valamint csökkenti a hosszú távú üzemeltetési és karbantartási költségeket is.
2. Kompakt méret és rugalmas telepítés:A HXGN17-12 RMU térfogata jóval kisebb, mint a KYN28-12 középfeszültségű kapcsolóberendezésé. A kompakt elrendezés és a falra szerelhetőség miatt sokkal jobban alkalmazható olyan helyeken, ahol korlátozott a beépítési hely.
3. Egyszerűbb rutin karbantartás:A HXGN17-12 rendszerint fix felépítésű – a fő kapcsolóelemek fixen vannak felszerelve, ami egyszerűvé és megbízhatóvá teszi a szerkezetet. Az RMU-khoz képest a KYN28-12 kihúzható (teherautó) típusú konstrukciót használ, amely jó cserélhetőséget kínál, de növeli a bonyolultságot és az esetleges meghibásodási pontokat, valamint magasabb műszaki ismereteket igényel a karbantartó személyzettől.
4. Jobb környezeti alkalmazkodóképesség:Mivel a HXGN17-12 héj teljesen zárt, proction fokozata általában IP2X vagy magasabb védelmi besorolást ér el, így a gyűrűs főegységek erősebben ellenállnak a pornak, nedvességnek és szennyeződésnek. Ez stabilabb működést biztosít zord körülmények között is.
Főbb különbségek és kiválasztási tanácsok
A gyűrűs főegységekre jellemző korlátozott védelem
Fontos megjegyezni, hogy a HXGN17-12 gyűrűs főegység elsősorban terheléselosztásra szolgál. Fő védőeleme általában "terheléskapcsoló + biztosíték" kombináció. Ez az elrendezés gyorsan megszakíthatja a rövidzárlati hibákat, de nem tartalmaz átfogó relévédelmi funkciókat (például túláram- és azonnali túláramvédelem), ezért nem alkalmas olyan alkalmazásokhoz, amelyek kifinomult relévédelmet igényelnek.
Kiválasztási tanácsok
Összefoglalva, a kettő közötti választás az egyedi igényektől függ:
Ha a projekt költségvetése korlátozott, a telepítési hely szűkös, és az elosztó terminál zord környezetben található, a HXGN17-12 11KV középfeszültségű RMU elektromos panelek gazdaságos és praktikus választás.
Ha a projekt nagyvonalú költségvetéssel rendelkezik, és nagy áramterhelhetőséget, nagy megszakítóképességet és teljes relévédelmet igényel, a KYN28-12 megfelelőbb.
Főbb műszaki paraméterek
| SN | Tétel | Egység | FN12-10 FZN25-12 | ||
| 1 | Névleges feszültség | kV | 12 | ||
| 2 | 1 perces teljesítményfrekvencia-ellenállási feszültség | Földhöz és fázisok között: 42 kV; leválasztási távolságra: 48 kV | |||
| 3 | Villámimpulzus feszültség (csúcsérték) | Földhöz és fázisok között: 75 kV; leválasztási távolságra: 85 kV | |||
| 4 | Névleges frekvencia | Hz | 50 | ||
| 5 | A főgyűjtősín névleges árama | A | 630 | ||
| 6 | Terhelési szünet kapcsoló | Névleges áram | 630 | ||
| 7 | Elektromos élettartam névleges áramerősség mellett | Times | |||
| 8 | Üresjárati transzformátor megszakítóképessége | kVA | 1250 | ||
| 9 | Névleges hőstabilitási áram | kA/s | 20/4;földelő kapcsoló 20/2 | ||
| 10 | Névleges dinamikus stabilitási áram (csúcs) | kA | 50 | ||
| 11 | Névleges rövidzárlati áram (csúcs) | 50 | |||
| 12 | A biztosíték névleges árama | A | 100 | ||
| 13 | Névleges átviteli áram | 1500 | 2000 | ||
| 14 | Névleges rövidzárlati megszakítóáram | kA | 31.5 | ||
| 15 | A használt biztosíték modellje | S□LAJ-12(XRNT□-10) | |||
| 16 | Mechanikai élettartam | Times | 2000 | 10000 | |
| 17 | 1 perces tápfrekvencia-ellenállás a segédáramkör feszültségének | kV | 2 | ||
| 18 | Az elektromos működtető mechanizmus működési feszültsége | V | AC DC: 220;110 | ||
| 19 | Védettségi fok | IP2X | |||
| 20 | Teljes méretek (szélesség × mélység × magasság) | mm | 650(850)X900X2000(2200) | ||

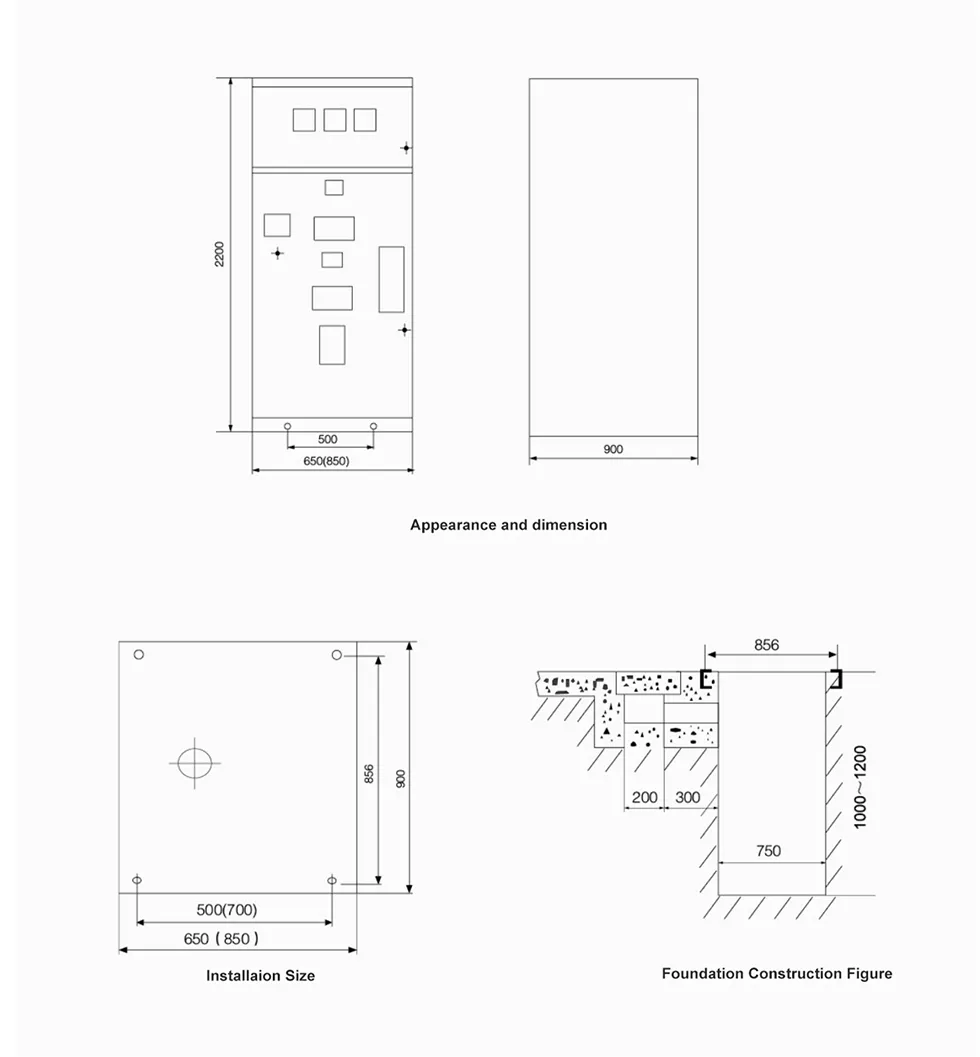

Megjelenés és méret
Hogyan rendeljünk vagy vásároljunk
1. Alapvető vásárlási információk:Kérjük, adja meg a Ring főegységeinek vagy kapcsolóberendezéseinek teljes típusát, mennyiségét és várható szállítási dátumát.
2. Milyen rajzok a műszaki kommunikáció során:
Az alábbi rajzokat együtt kell benyújtani az ajánlattétel előtt:
Az elsődleges rendszer egysoros diagramja,
A szekunder (vezérlő) áramkörök sematikus diagramja, ill
A kapcsolóberendezések elrendezését bemutató elrendezési diagram.
3. Elektromos névleges adatok és alkatrészek műszaki adatai – Világosan adja meg a főgyűjtősín névleges áramát, valamint a kapcsolóberendezésbe beszerelendő egyes alkatrészek (pl. megszakítók, terheléskapcsolók, biztosítékok, áramváltók stb.) típusát és névleges teljesítményét.
4. Speciális követelmények – Minden további műszaki vagy nem szabványos követelményt (pl. speciális bevonatok, eltérő védettségi fokozat, speciális kiegészítő eszközök vagy környezeti feltételek) egyértelműen le kell írni.

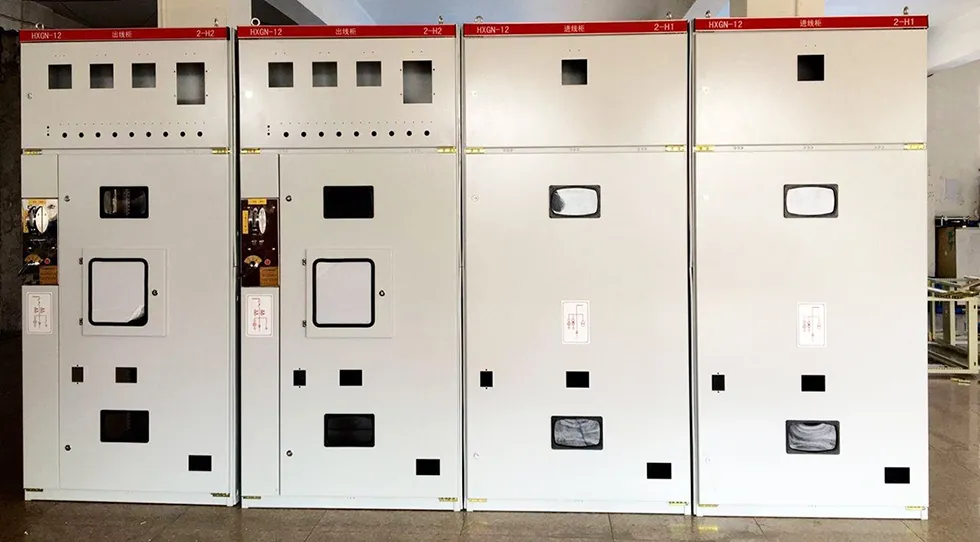

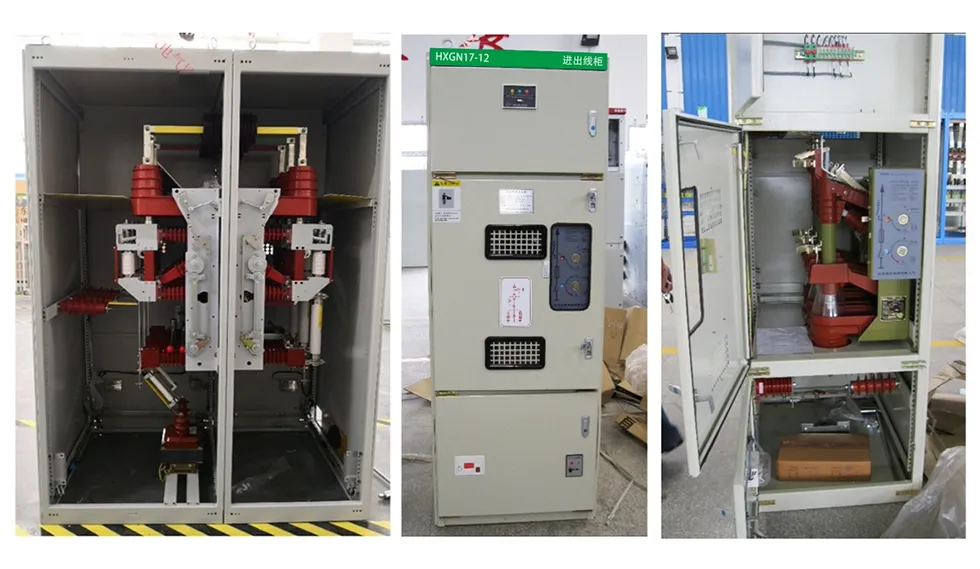

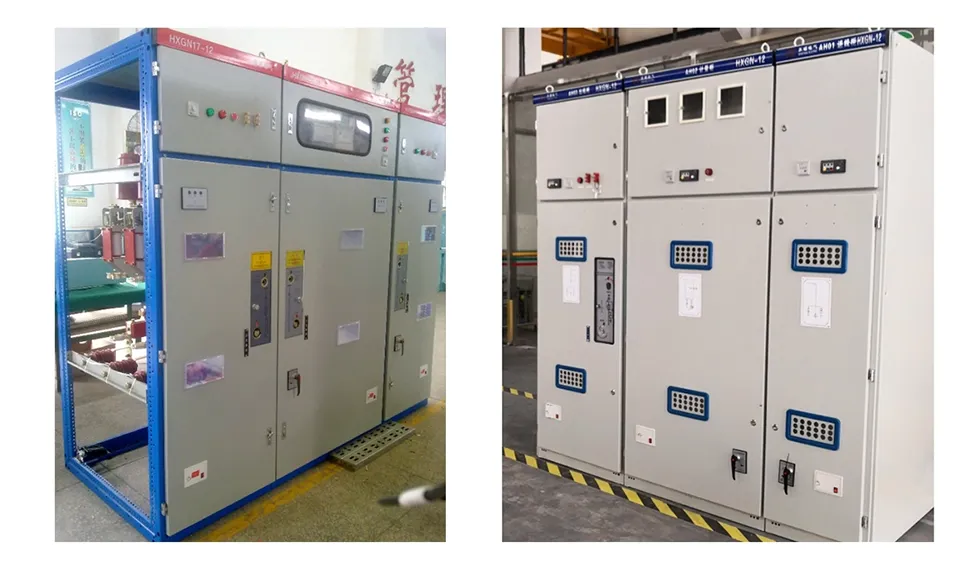

Termékek bemutatók

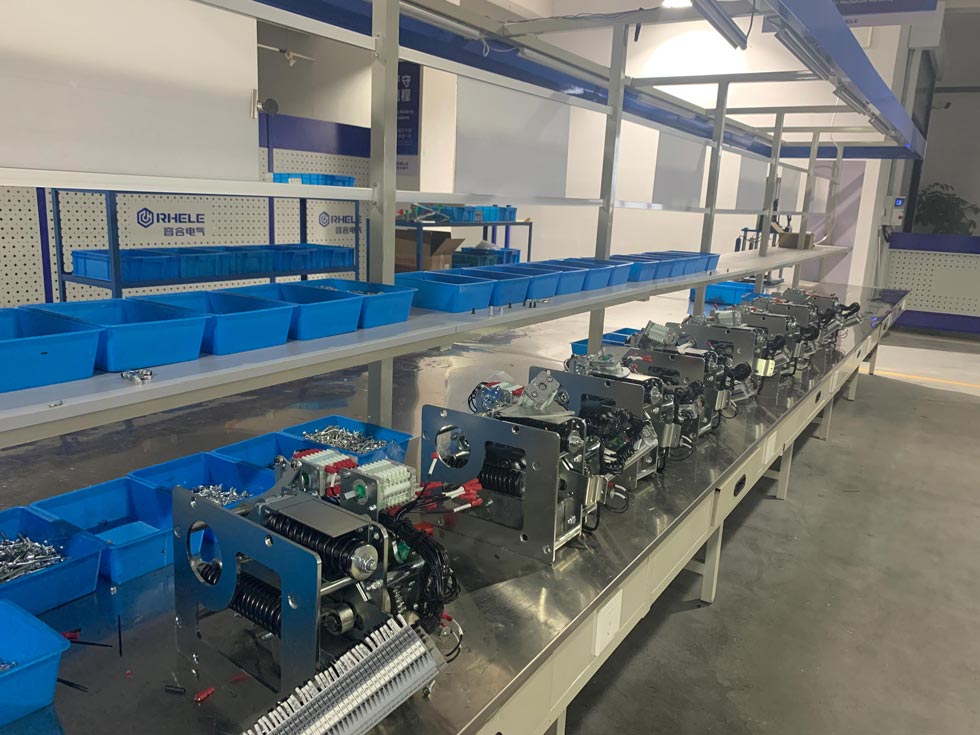

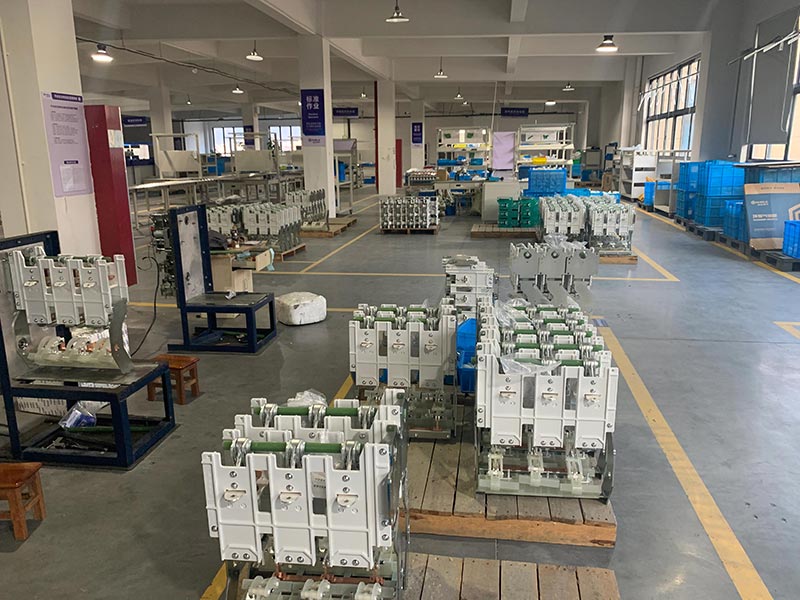

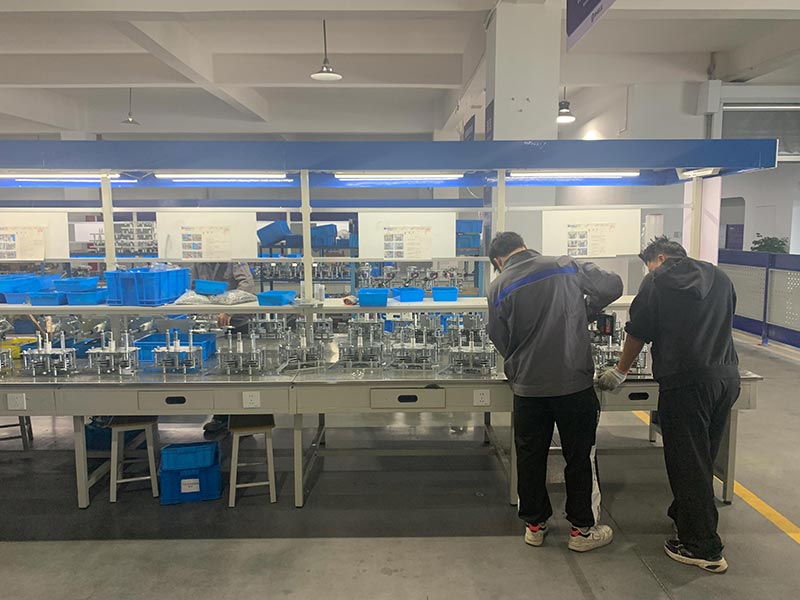

Műhelyünk
