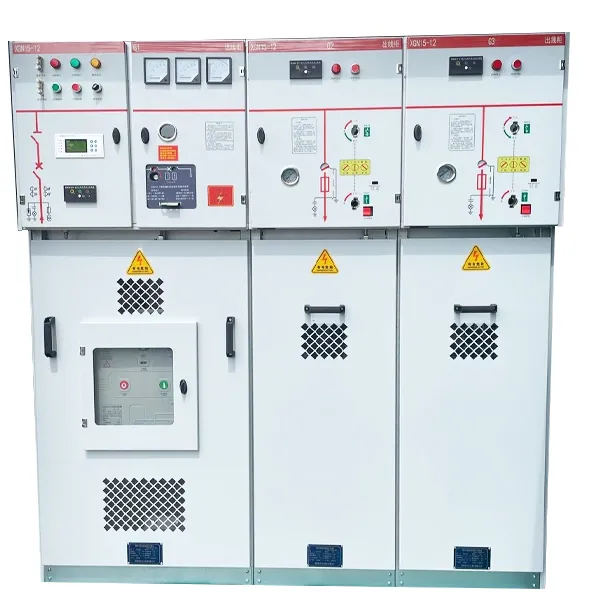

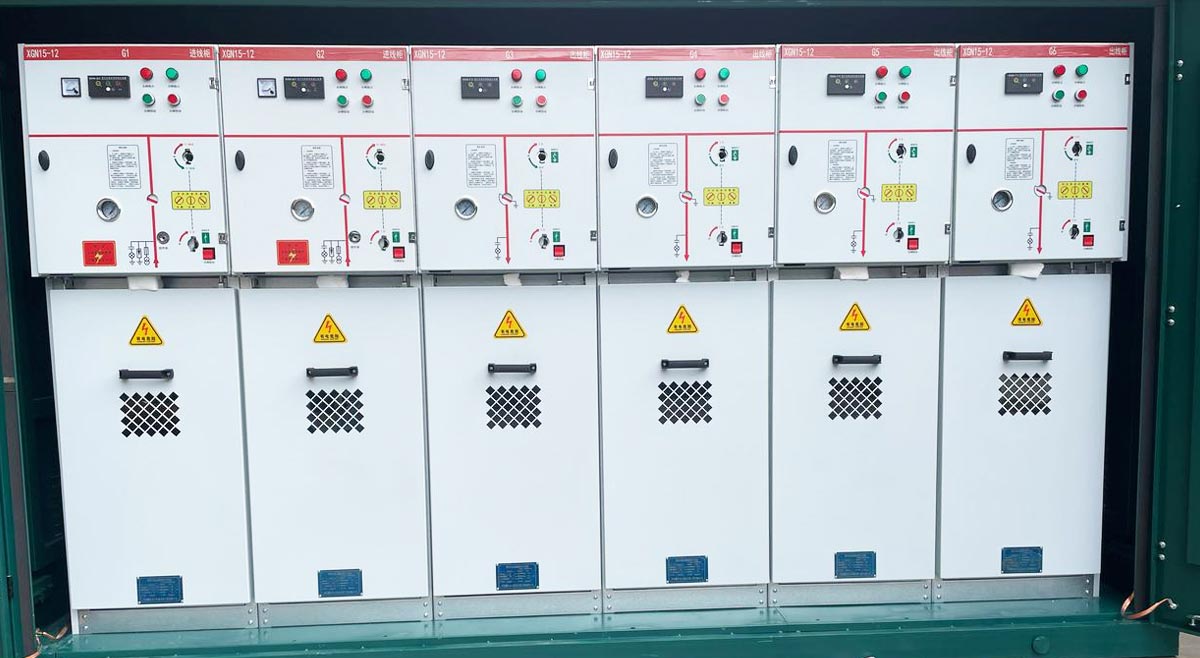

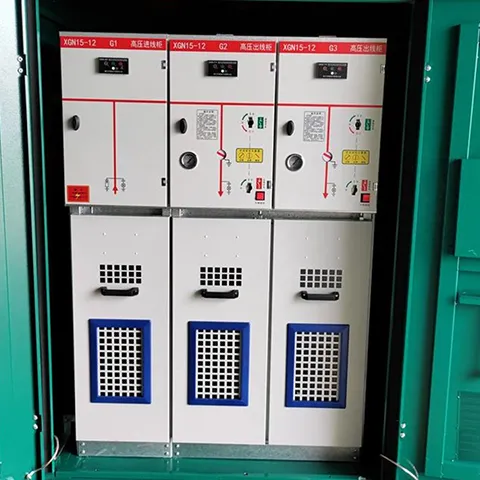

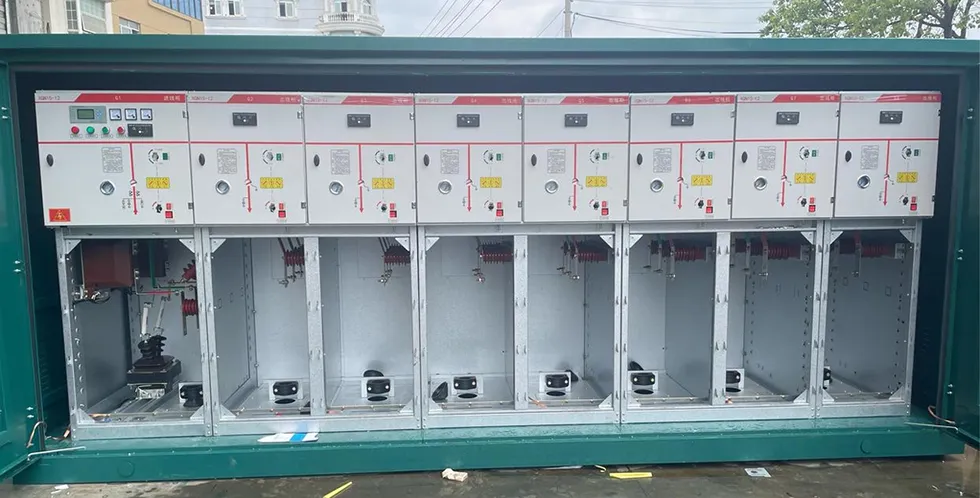

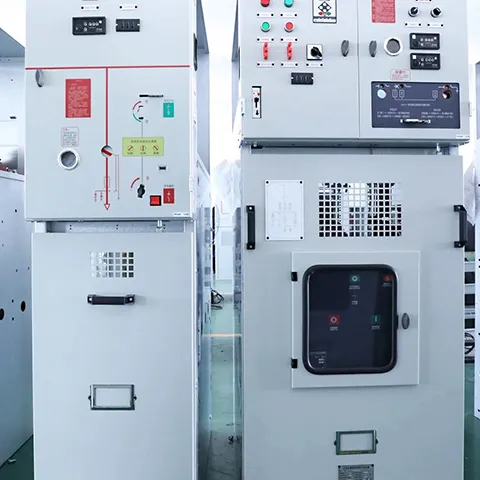

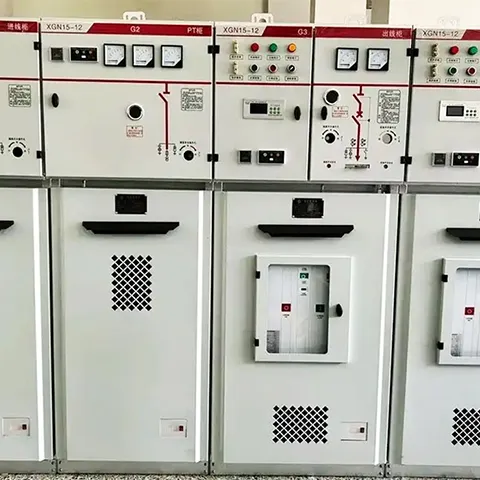

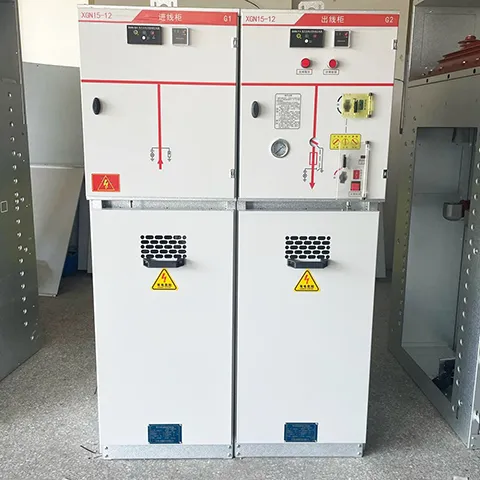

22KV középfeszültségű gyűrűs főegység RMU panel

A gyűrűs főegység a Cotenele által gyártott alaptermékek egyike, 3,6 kv és 40,5 kv közötti feszültségű RMU-kat tudunk biztosítani. Az XGN15-24 sorozatú, 22KV-os középfeszültségű gyűrűs főegység RMU paneljét háromfázisú AC 50 Hz-es áramelosztó rendszerekhez tervezték, 24 kV névleges feszültséggel. A gyűrűs főegység teljes szekrénye légszigetelést alkalmaz a gyűjtősínrendszerhez. A modern elosztóhálózatokhoz kifejlesztett XGN15-24 RMU egy kompakt, bővíthető és méretezhető fémburkolatú kapcsolóberendezés-megoldás, amely alkalmas elosztási automatizálási alkalmazásokhoz. A termék teljes mértékben megfelel az IEC 62271-200 szabványoknak, és megfelel a városi villamosenergia-hálózat-felújítási és ipari áramelosztási projektek követelményeinek.

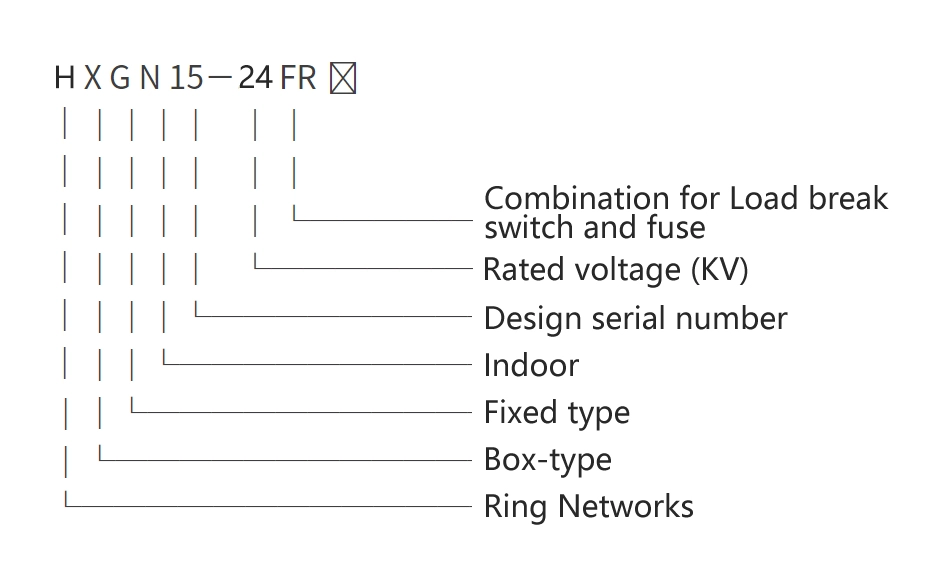

Modell és jelentések

Munkakörülmények

1. Környezeti hőmérséklet tartomány:A felső határ +40 °C, az alsó határ -25 °C. A 24 órás időszak alatt mért átlaghőmérséklet nem haladhatja meg a +35 °C-ot.

2. Relatív páratartalom:A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, a havi átlagos relatív páratartalom 90% alatt marad.

3. Magasság:A tengerszint feletti magasság nem haladja meg az 1000 m-t.

4. Légkondicionálás:A környező levegő mentes a portól, füsttől, maró vagy gyúlékony gázoktól, gőztől vagy sópermettől származó jelentős szennyeződéstől.

5. Rezgés és szeizmikus viszonyok:A keletkező külső rezgések vagy talajmozgások elhanyagolhatóak, és nincs mérhető hatásuk a berendezésre.

Műszaki paraméterek

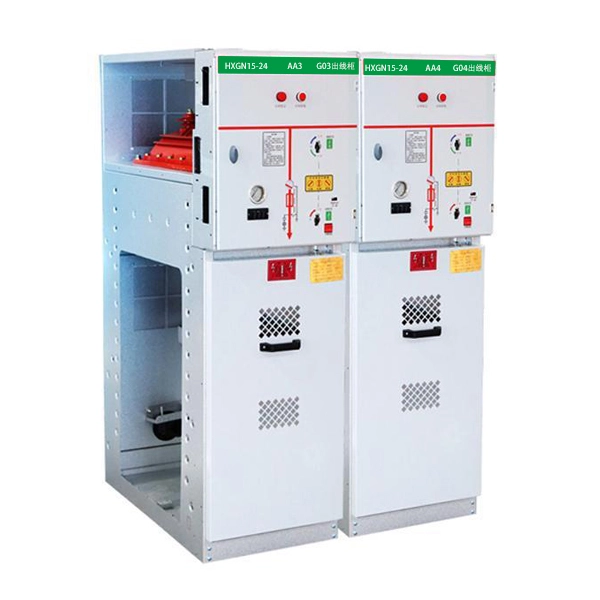

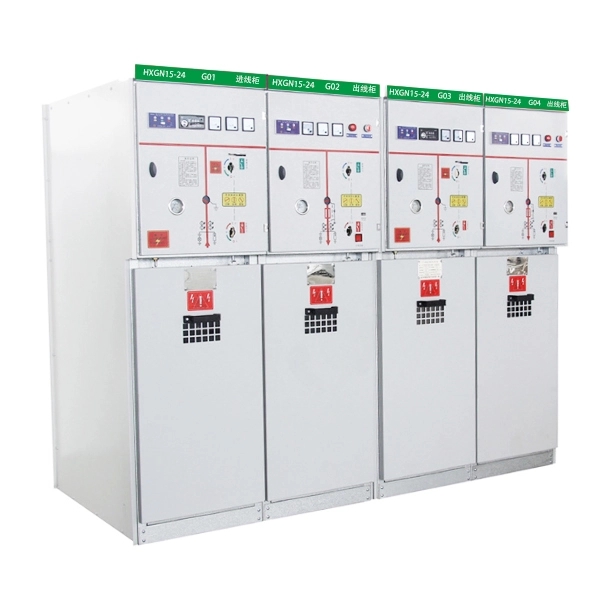

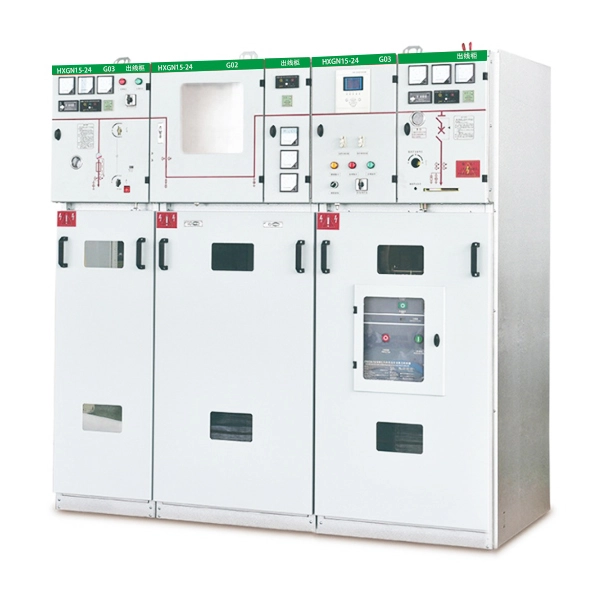

Az XGN15-24 termék felépítése

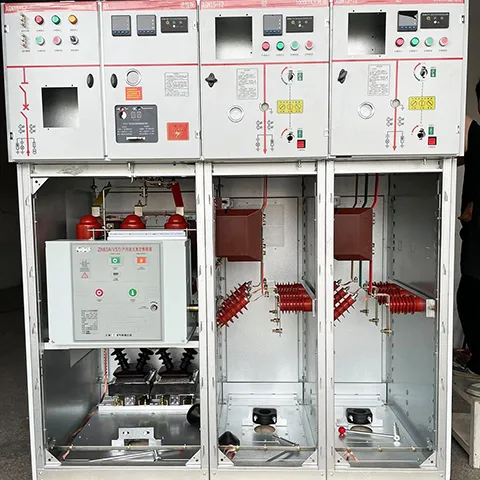

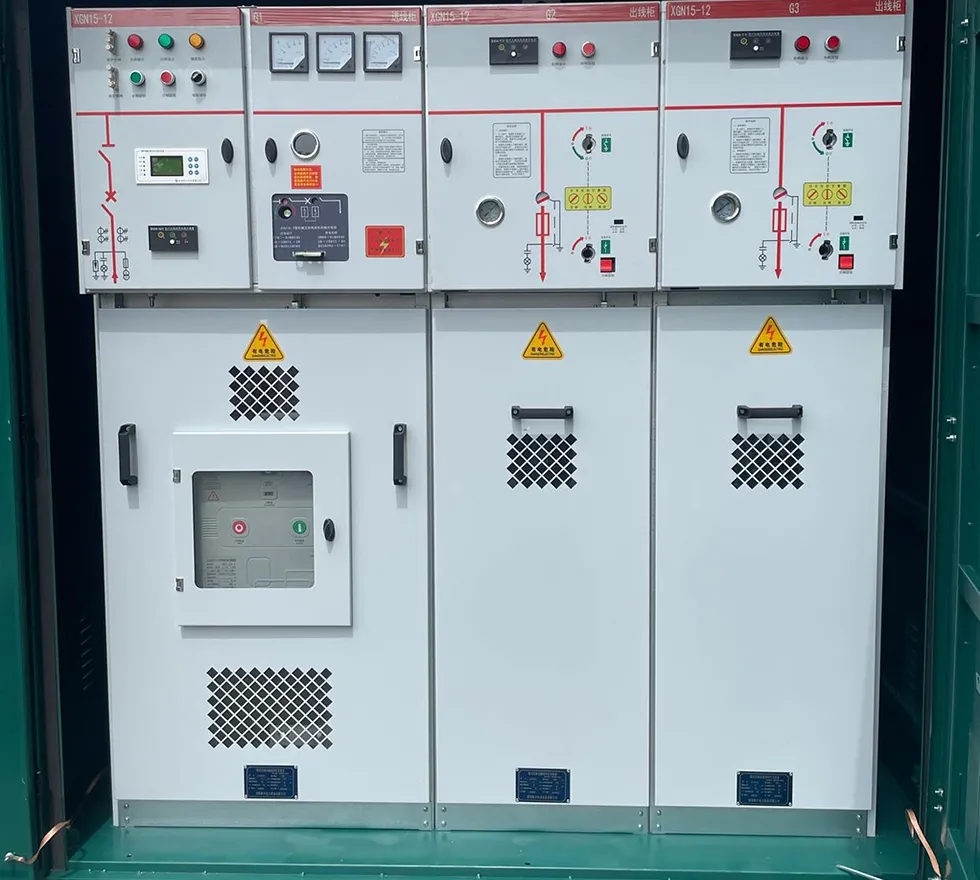

Az XGN15-24 22KV középfeszültségű gyűrűs főegység RMU panelje négy fő funkcionális rekeszből áll, mindegyik rekesznek más-más szerepe van a kapcsolóberendezésen belül:

1. Gyűjtősín-rekesz

A gyűjtősín-rekesz a gyűrűs főegység felső részén található. A fő gyűjtősínek össze vannak kötve, és a gyűrűs főegység teljes testén keresztül futnak. Ez a rekesz fő szerepe a hatékony energiagyűjtés és -elosztás több összekapcsolt egység között.

2. Töltőkapcsoló rekesz (fő kapcsolórekesz)

A terhelésmegszakító kapcsolókat (például FLN36-24 vagy FLN56) általában ebbe a rekeszbe szerelik be főkapcsolóberendezésként. A tehermentesítő kapcsoló héja epoxigyantából van öntve, és szigetelő közegként kén-hexafluorid gázzal van feltöltve. A kagylón van egy megfigyelőablak. Ezenkívül a vevői igények szerint a rekesz felszerelhető kén-hexafluorid gázsűrűség-mérővel vagy riasztóérintkezős gázsűrűség-mérővel is.

3. Kábelrekesz

A kábelrekeszekben általában elegendő hely van a kábelek egyszerű csatlakoztatásához. Mind az egyeres, mind a háromeres kábelek csatlakoztathatók egyszerű, árnyékolatlan kábelvégződésekkel. Más alkatrészek, például villámhárítók, áramváltók és földelőkapcsolók is beépíthetők ebbe a rekeszbe. A rekeszajtón megfigyelőablak és biztonsági retesz található, a fenéklemezen tömítőfedél, megfelelő méretű kábelbilincsek és tartókeretek találhatók. A kábelszereléshez az alsó lemezt és az elülső keretet szét kell szerelni.

4. Alacsony feszültségű vezérlőrekesz

Az alacsony feszültségű rekesznek reteszelő rendszer és vezérlőpanel szerepe is van. Rugós működtető mechanizmus helyzetjelzővel és mechanikus reteszelő szerkezetek vannak benne. A rekesz felszerelhető segédérintkezőkkel, kioldótekercsekkel, vészkioldó mechanizmusokkal, kapacitív élő kijelzőkkel, billentyűzárakkal és elektromos működtető eszközökkel. A teljes kisfeszültségű rekesz szükség esetén cserélhető, ez a moduláris kialakítás javíthatja a szervizelhetőséget.

5. Reteszelő mechanizmusok

Az alacsony feszültségű rekesz öt állású mechanikus reteszelő rendszerrel van felszerelve, hogy megakadályozza a helytelen működési sorrendet. Ez az átfogó reteszelő kialakítás biztosítja a működés biztonságát.
