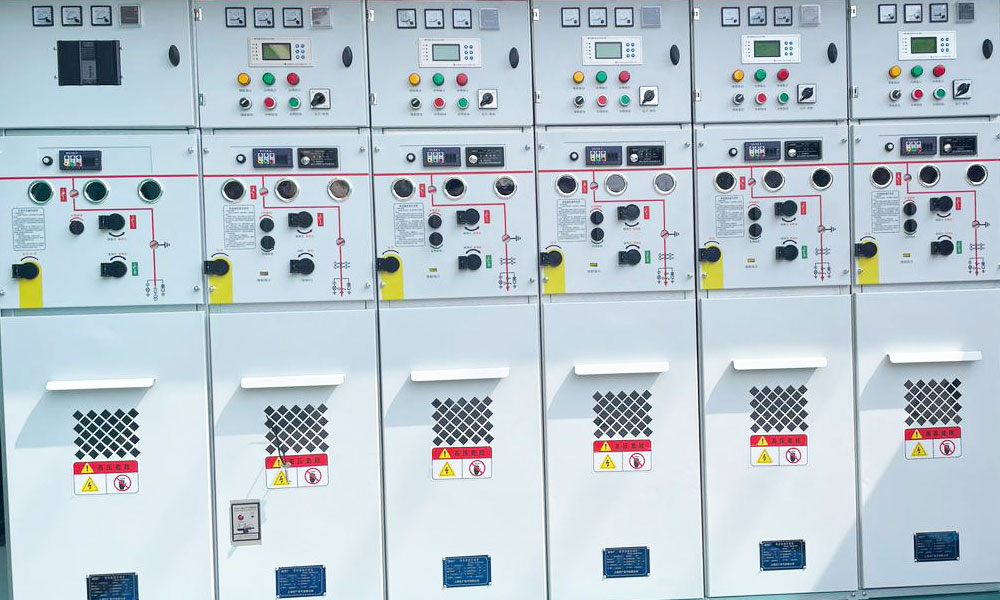

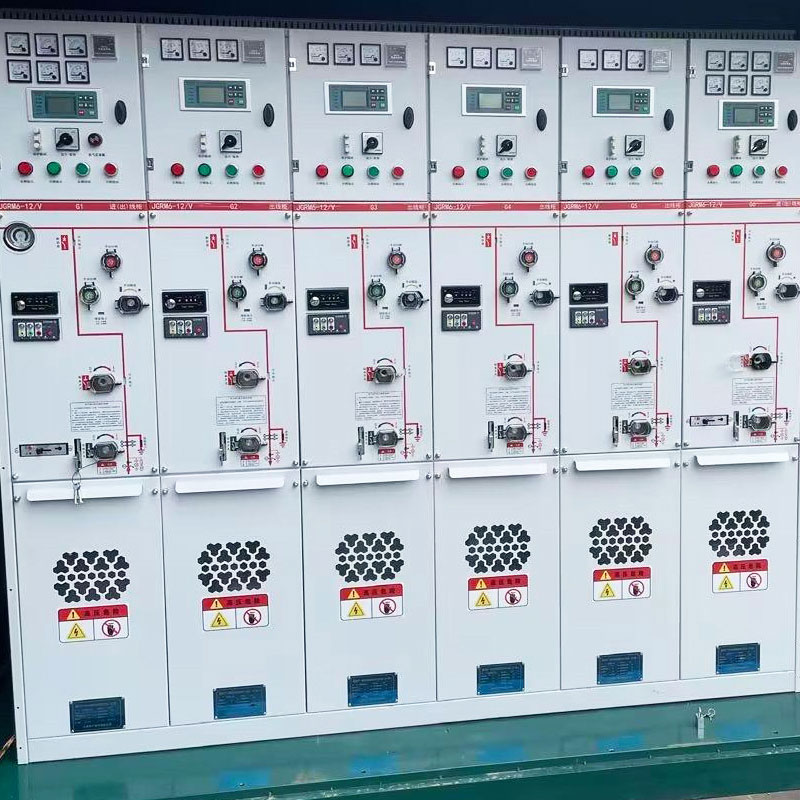

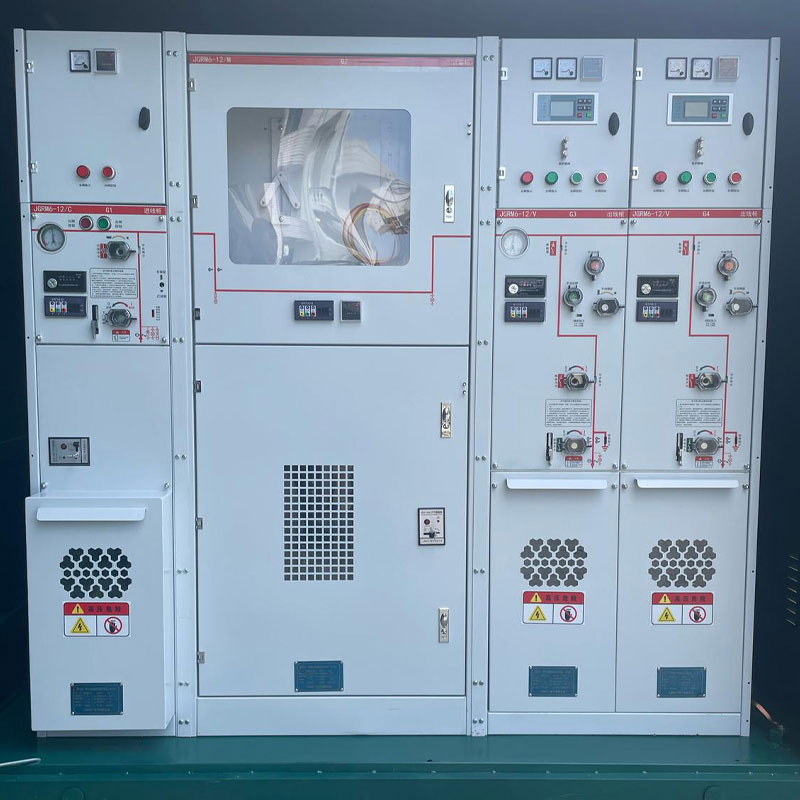

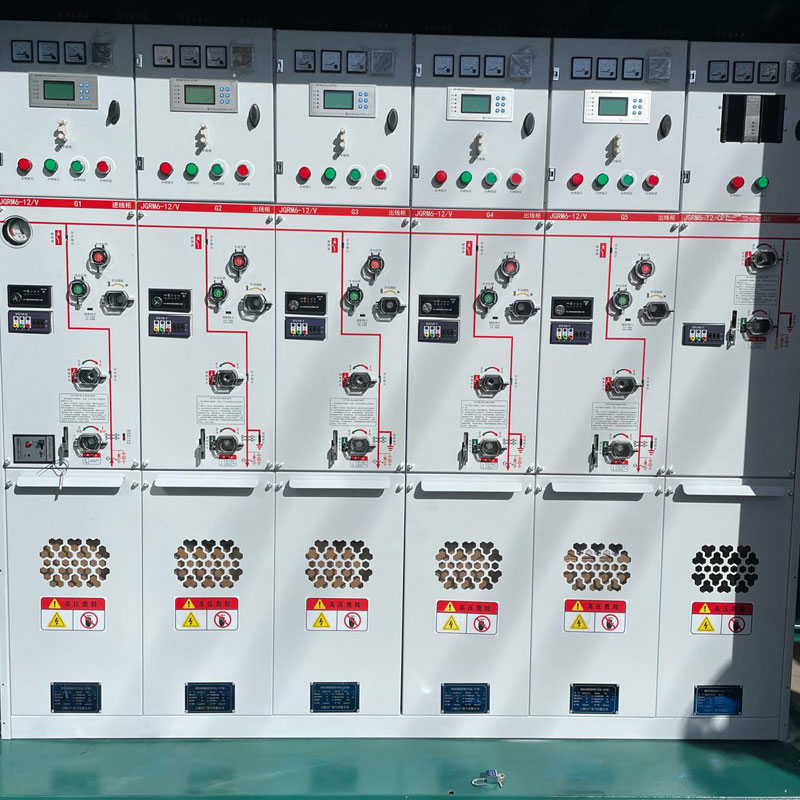

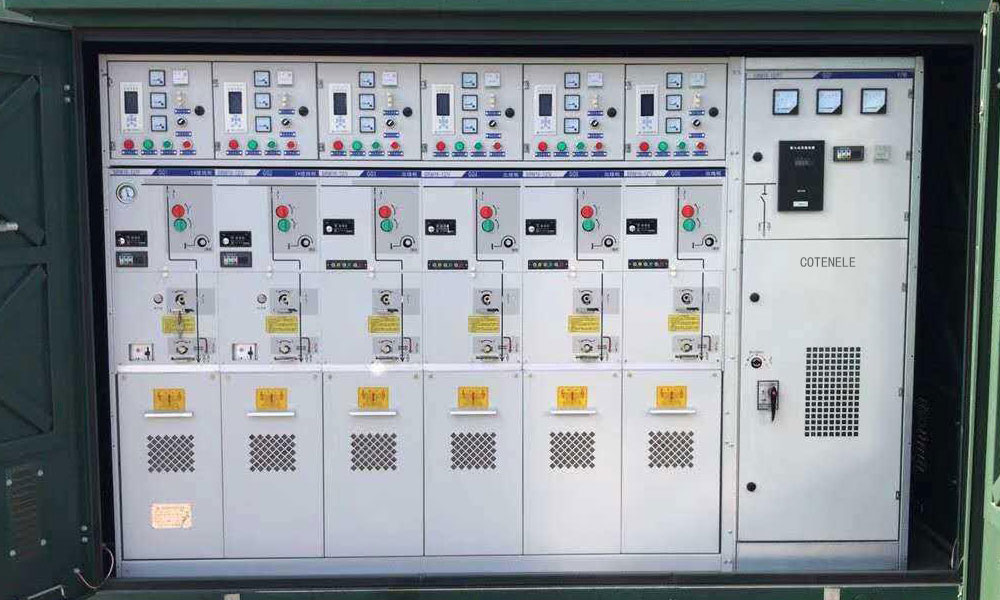

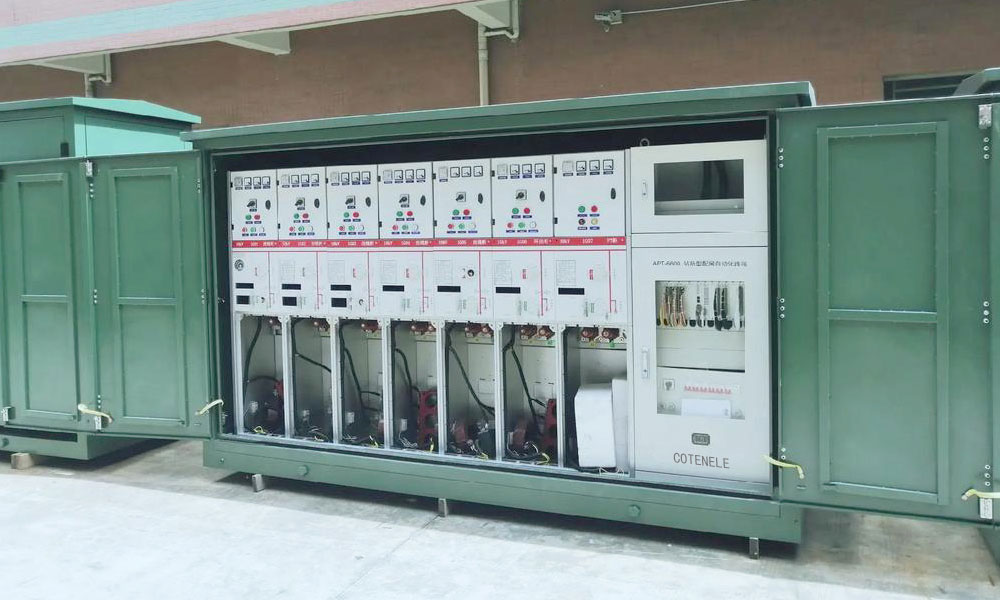

24KV SF6 ingyenes, környezetbarát kapcsolóberendezés

Annak érdekében, hogy lépést tartson az energiaipar fejlődési trendjével, a Cotenele évek óta elkötelezett a 24KV SF6 ingyenes környezetbarát kapcsolóberendezések kutatása és fejlesztése mellett, fő célja a hagyományos kapcsolóberendezésekben széles körben használt kén-hexafluorid (SF₆) gáz csökkentése vagy teljes helyettesítése. A hagyományos középfeszültségű elosztórendszerek széles körben használnak SF₆ gázszigetelésű gyűrűs főegységeket.

Az üvegházhatású gázok kibocsátásának egyre szigorúbb globális ellenőrzése és Kína „szén-csúcs és szén-dioxid-semlegesség” céljainak bevezetésével azonban a környezetbarát kapcsolóberendezések fejlesztésének és alkalmazásának előmozdítása elkerülhetetlen választássá vált az energiaipar számára. A környezetbarát kapcsolóberendezések, mint „kevés vagy semmilyen környezetkárosító közeget használó, teljes életciklusa során csekély környezetterhelésű, környezeti alkalmazkodóképességgel rendelkező berendezések” fokozatosan a forgalmazás fő termékévé válnak. Jelenleg a környezetbarát kapcsolóberendezések iránti piaci kereslet folyamatosan nő, és folyamatosan jelennek meg a technológiai újítások.

Mi az a környezetbarát gázszigetelt kapcsolóberendezés:

A környezetbarát gázszigetelésű fémházas kapcsolóberendezés olyan fémházas kapcsolóberendezés, amely fő szigetelésként környezetbarát gázt használ, vákuummegszakítás, minden nagyfeszültségű feszültség alatt álló alkatrészt (kivéve a be-/kimenő eszközöket) fémtartályba zár, enyhe pozitív nyomással (≤ 0,04 MPa) szilárd anyaggal, kis felhasználási területtel. a szolgáltatás folyamatossága nem alacsonyabb, mint az LCS2A, és képes normálisan megszakítani a névleges zárlati hibaáramot nulla túlnyomásos viszonyok között.” A környezetbarát gázszigetelt kapcsolóberendezés nem SF₆ gázokat (beleértve a száraz levegőt, nitrogént és SF₆ keverékeket) használ megszakítási szigetelő közegként, kombinálva. Jelenleg ez a környezetbarát kapcsolóberendezések legszélesebb körben használt típusa.

Az alkalmazási funkciók alapján a környezetbarát gázszigetelésű fémházas kapcsolóberendezések gyűrűs főegységekre (RMU) és kapcsolóberendezésekre (gázszigetelt kapcsolóberendezések, C-GIS) oszthatók.

Fő szigetelőanyag:

1. Száraz levegő: N₂ és száraz levegő használható szigetelő közegként középfeszültségű kapcsolóberendezésekben 12 kV és 40,5 kV között. Ha a száraz levegő nyomását az SF₆ szigetelésének körülbelül háromszorosára növeljük, a szigetelési követelmények teljesíthetők.

2. Nitrogén (N2): A tiszta N2 az egyik legkörnyezetbarátabb szigetelőanyag, és széles körben alkalmazzák a 12 kV-os környezetbarát gázszigetelt kapcsolóberendezésekben.

3. Egyéb környezetbarát gázok: Ide tartoznak a 80% N2/20% O2 keverékek, CO2, C3, C5 stb., amelyek közül néhányat már kereskedelmi forgalomban is alkalmaztak.

4. Felépítését tekintve a környezetbarát gázszigetelt kapcsolóberendezés gáztartálya vékony fémlemezekből van hegesztve, egyszerű gyártási folyamatot kínálva, amely biztosítja a termékminőség állandóságát, stabilitását és működési megbízhatóságát a tömeggyártás során, ami Kínában a fő megközelítés.

Környezetbarát gázszigetelt kapcsolóberendezések építése

A környezetbarát gázszigetelt kapcsolóberendezések moduláris felépítésűek.

A környezetbarát gázszigetelt kapcsolóberendezés belső rekeszei főként a következő részekből állnak:

1. Gázzal töltött rekesz (gáztartály)

A gázzal töltött rekesz a környezetbarát gázszigetelésű kapcsolóberendezés központi része. Precíziósan hegesztett rozsdamentes acéllemezekből készül, és belülről környezetbarát gázokkal, például száraz levegővel vagy nitrogénnel van feltöltve. Az elsődleges feszültség alatt álló részek (főgyűjtősín) és a kapcsolótest a gáztartály belsejében tömítettek. Ennek a gáztartálynak a védelmi szintje elérheti az IP67-et, belsejét pedig nem befolyásolják a külső környezeti feltételek, rövid távú vízálló és páralecsapódásgátló tulajdonságokkal rendelkezik. A gáztartály enyhe pozitív nyomású (≤0,04 MPa) gázszigetelést használ, ami csökkenti a gázszivárgás valószínűségét. Még akkor is, ha szivárgási hiba lép fel a gáztartályban, elegendő szigetelési szilárdság tartható nulla túlnyomáson a normál működés befolyásolása nélkül.

2. Kisfeszültségű rekesz (műszerrekesz)

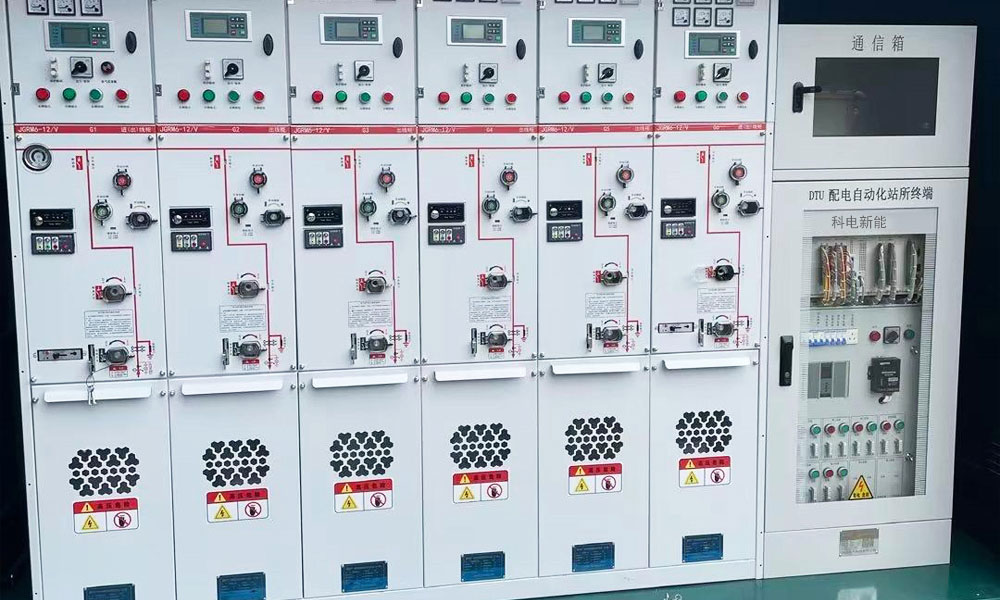

A kisfeszültségű rekesz a szekrény tetején vagy elején található, és másodlagos berendezések, például mikroszámítógép-védelmi eszközök, intelligens vezérlők és mérőműszerek felszerelésére szolgál. A műszerrekesz felszerelhető mikroszámítógép-védelemmel és egyéb műszerekkel, és „négy távirányítós” funkciókat (távmérés, távjelzés, távvezérlés, távbeállítás) valósíthat meg, automatizálási és intelligencia képességeket biztosítva.

3. Kábelrekesz

A kábelrekesz a szekrény alján található, és a bejövő és kimenő kábelek csatlakoztatására szolgál. Olyan berendezéseket is elhelyezhet benne, mint például túlfeszültség-levezetők és feszültségtranszformátorok. A bejövő és kimenő csatlakozások dugaszolható kábelcsatlakozásokat használnak, amelyek teljesen szigeteltek és árnyékoltak, így biztosítva az üzembiztonságot.

Működési mechanizmus rekesz

A kezelőrekesz a szakaszoló és a főkapcsoló rugós működtető mechanizmusainak felszerelésére szolgál, lehetővé téve a kézi és elektromos működtetést. A mechanizmus a kapcsolóval van beépítve a reteszelés érdekében. A működési mechanizmusnak kevesebb alkatrésze van, ami csökkenti az átviteli kapcsolatokat és javítja a megbízhatóságot.

4. Fő összetevők

A kulcsfontosságú belső alkatrészek közé tartozik a vákuum-megszakító, a szakaszoló, a földelőkapcsoló, a főgyűjtősín, a túlfeszültség-levezető stb. Ezek funkcionális egységekként a lezárt gáztartályban vannak elhelyezve, így minden gázzal töltött rekeszt alkotnak.

Alkalmazási forgatókönyvek

1. Városi elosztó hálózatok

A környezetbarát kapcsolóberendezéseket legszélesebb körben a városi elosztóhálózatokban használják. A hagyományos középfeszültségű kapcsolóberendezésekkel összehasonlítva a környezetbarát gázszigetelt kapcsolóberendezések kis helyigényűek, nagy biztonsági teljesítményt nyújtanak, és erősen ellenállnak a zord környezetnek, ami nagy előnyt jelent a szűkös földterülettel rendelkező városi területeken. A környezetbarát gázszigetelt kapcsolóberendezéseket széles körben használják városi lakóövezetekben, kereskedelmi területeken és alállomásokon.

2. Megújulóenergia-ágazat

A környezetbarát kapcsolóberendezések iránt a leggyorsabban növekvő kereslet a megújuló energia szektorban tapasztalható. A szél- és fotovoltaikus erőművek hálózati csatlakozása gyakran szembesül feszültségingadozásokkal. A környezetbarát gázszigetelt gyűrűs főegységek és a C-GIS pontosan tudják kielégíteni a nagyszabású megújuló energia alaphálózati csatlakozás megbízható elosztási igényeit. A fő alkalmazások a következők:

Tengeri szélenergia, szárazföldi szélenergia/PV és energiatároló rendszerek.

3. Adatközpontok

Az adatközpontok rendkívül magas követelményeket támasztanak az áramellátás megbízhatóságával és a környezetbarát környezetvédelemmel szemben. A környezetbarát kapcsolóberendezések megfelelnek a rendkívül megbízható energiaelosztás és az alacsony szén-dioxid-kibocsátású működés kettős követelményének.

4. Közlekedési infrastruktúra

A környezetbarát kapcsolóberendezéseket széles körben használják a közlekedési infrastruktúrában, például metrókban, nagysebességű vasutakban, repülőtereken, autópályákon stb.

5. Extrém környezetvédelmi alkalmazások

A környezetbarát gázszigetelt kapcsolóberendezések különösen alkalmasak olyan zord üzemi környezetű területekre, mint a tengerparti, párás, magas hőmérsékletű, erős hideg, magas tengerszint feletti magasság, kémiailag korrozív gázok vagy erősen szennyezett területek.

Környezetbarát gázszigetelésű VS  SF₆ gázszigetelt kapcsolóberendezés

Az alábbiakban az SF₆ gázszigetelt kapcsolóberendezések (SF₆ GIS), a környezetbarát gázszigetelt kapcsolóberendezések (környezetbarát GIS) átfogó összehasonlítása látható. Ez a két műszaki út a fő lehetőség a középfeszültségű elosztásban, amelyek mindegyike jelentős különbségeket mutat a szigetelő közegben, a felépítésben, az előnyökben és a korlátokban.

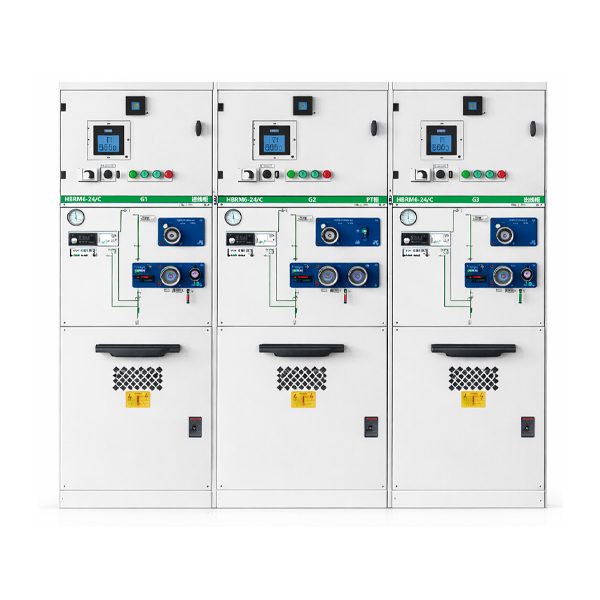

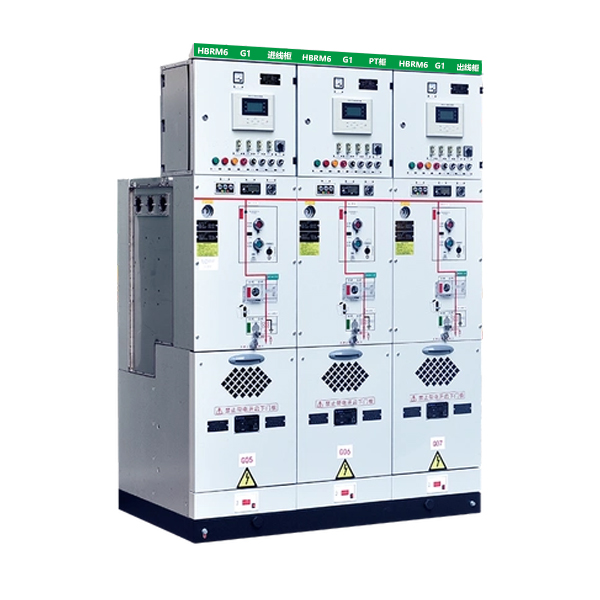

Miért válassza a Contenele 24KV környezetbarát kapcsolóberendezéseket?

A Conteneles környezetbarát kapcsolóberendezése ideális elosztási választás a szén-dioxid-semlegességi célok eléréséhez:

• Környezetbarát vezetés: Nitrogént (N₂) vagy száraz levegőt használ SF₆ helyett, nulla üvegházhatású gáz kibocsátás. A „2024-es zöld technológiai innováció tipikus eseteként” ismerik el.
• Biztonságos és megbízható: IP67 védettség, normál üzem nulla túlnyomáson, mechanikai élettartam akár 11 000 műveletig, és 42 kV feszültség ellenállása nulla túlnyomáson.
• Nagy kapacitás és kompakt: Csak 600 mm széles, maximális betápláló árammal akár 3150 A-ig, könnyen kielégítve a nagyáram elosztási igényeit
• Intelligens és karbantartásmentes: A működés intelligens platformon alapul, és megbízható minőséggel, biztonsággal, megbízhatósággal és élettartam-karbantartásmentességgel rendelkezik.
• Széleskörű alkalmazás: A 35 kV-os környezetbarát, nagynyomású gázszigetelt kapcsolóberendezések legfelső kategóriájába tartozik, a SPIC és a Huaneng projektjeiben 18%-os nyerési arány, valamint 10 000 egység éves gyártási kapacitása a teljes szállítás érdekében.

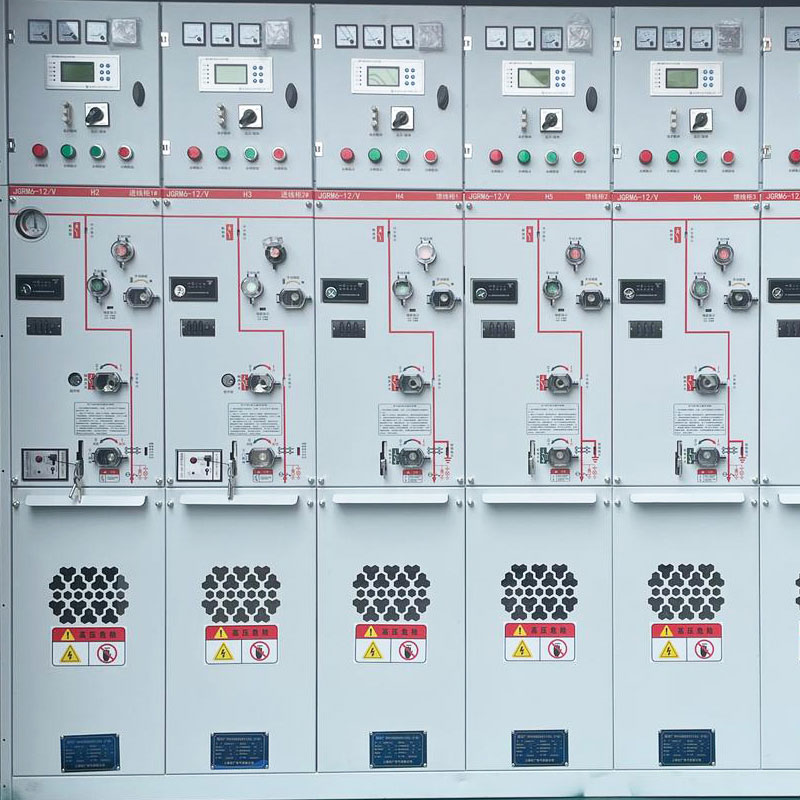

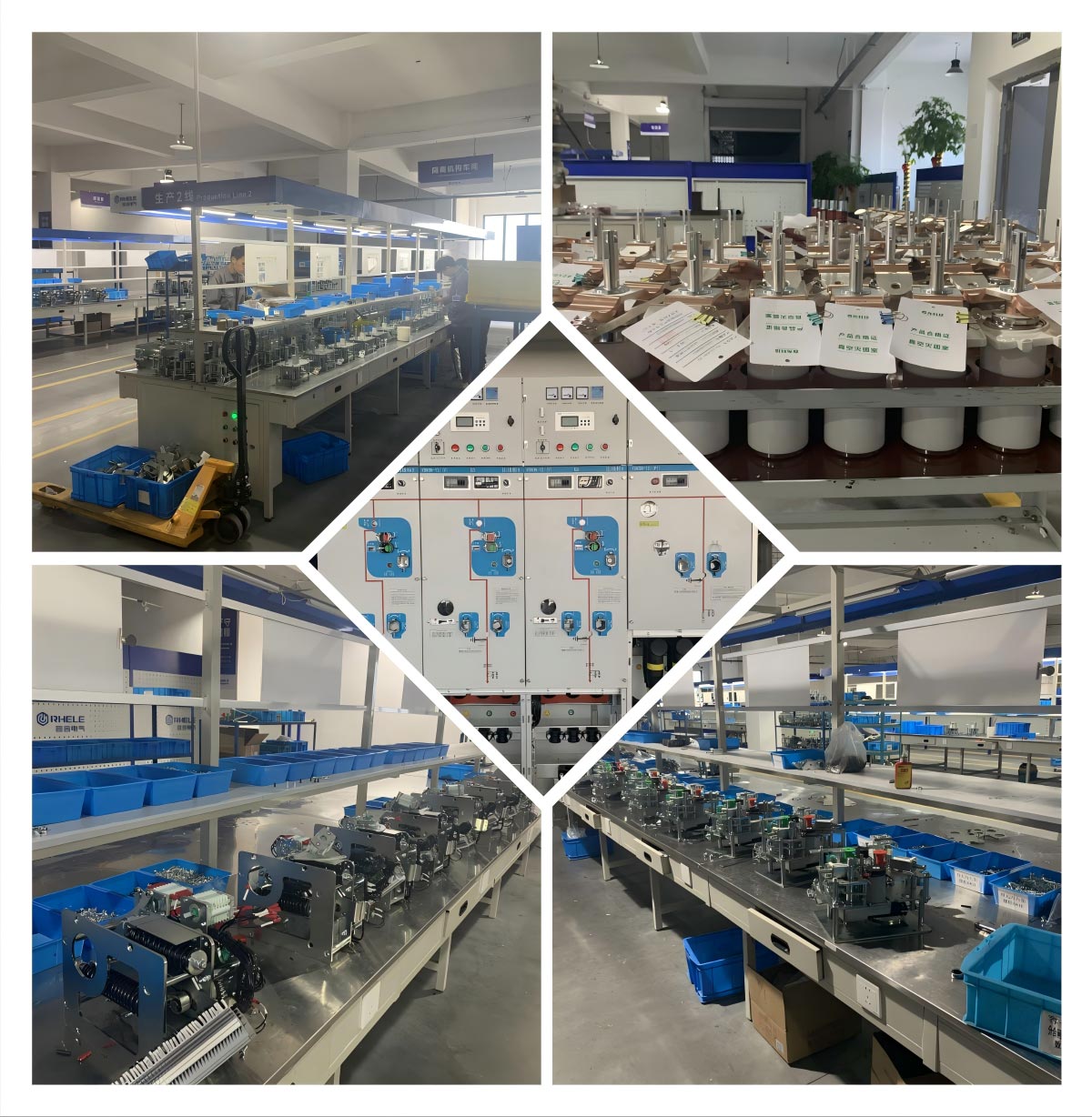

Produkciós Műhely

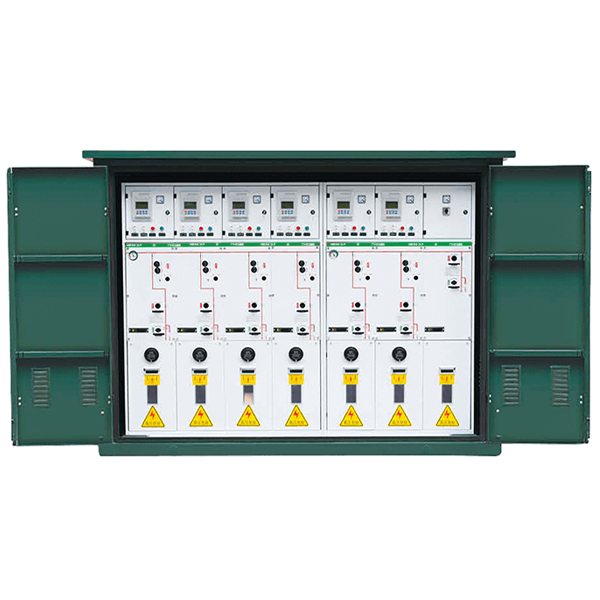

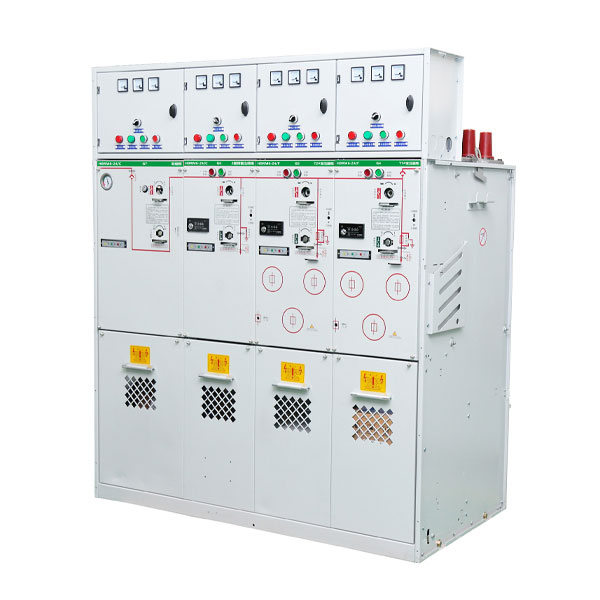

A termék bemutatja:
