Professzionális kapcsolóberendezés-gyártó megbízható energiaellátási megoldásokat kínál
A kapcsolóberendezések a Cotenele egyik alapvető elektromos elosztó terméke. Termékpalettánk kisfeszültségű kapcsolóberendezéseket,középfeszültségű kapcsolóberendezés, és gyűrűs főegységek (RMU), amelyeket széles körben használnak az energiatermelésben, átvitelben és elosztó rendszerekben.
Ezeket a termékeket erőművekben, alállomásokban, bányászati projektekben, ipari vállalkozásokban, városi lakóövezetekben, kereskedelmi épületekben, adatközpontokban és más kritikus infrastrukturális környezetekben alkalmazzák.
Az alacsony feszültségű kapcsolóberendezéseket 1000 V-ig (1500 V-ig egyenáramú) váltakozó áramú rendszerekhez tervezték, biztonságos és megbízható áramelosztást és védelmet biztosítva a kapocsszinten.
Középfeszültségű kapcsolóberendezésA 3,6 kV és 40,5 kV közötti feszültségszinteket fedi le, általában 12 kV-os, 24 kV-os és 35 kV-os rendszerekben használják, és kulcsfontosságú berendezésként szolgálnak a középfeszültségű áramelosztó hálózatokban.
A kapcsolóberendezések alapvető szerepet töltenek be a modern elektromos rendszerekben, a kisfeszültségű végfelhasználói elosztástól a nagyfeszültségű áramátviteli és transzformációs hálózatokig.
Ezeket a termékeket erőművekben, alállomásokban, bányászati projektekben, ipari vállalkozásokban, városi lakóövezetekben, kereskedelmi épületekben, adatközpontokban és más kritikus infrastrukturális környezetekben alkalmazzák.
Az alacsony feszültségű kapcsolóberendezéseket 1000 V-ig (1500 V-ig egyenáramú) váltakozó áramú rendszerekhez tervezték, biztonságos és megbízható áramelosztást és védelmet biztosítva a kapocsszinten.
Középfeszültségű kapcsolóberendezésA 3,6 kV és 40,5 kV közötti feszültségszinteket fedi le, általában 12 kV-os, 24 kV-os és 35 kV-os rendszerekben használják, és kulcsfontosságú berendezésként szolgálnak a középfeszültségű áramelosztó hálózatokban.
A kapcsolóberendezések alapvető szerepet töltenek be a modern elektromos rendszerekben, a kisfeszültségű végfelhasználói elosztástól a nagyfeszültségű áramátviteli és transzformációs hálózatokig.
- View as
Kültéri kábelelosztó doboz
Cotenele DFWK típusú kültéri kábelelosztó doboz Előre gyártott, feszültség alatt álló, érinthető szilikongumi kábelfejeket alkalmaz, amelyek teljesen tömítettek, teljesen szigeteltek, karbantartásmentesek és megbízhatóak a személyes biztonság érdekében; Kompakt szerkezet, kompakt és szép megjelenés, rozsdamentes acél kétrétegű doboz, több mint 20 év élettartammal; A főhálózat működésének befolyásolása nélkül. Regionális áramszünet-karbantartás végrehajtása az áramkimaradások terjedelmének csökkentése érdekében; Felszerelhető egy vagy több SF6 terhelésmegszakító kapcsolóval. A bekötési módok rugalmasak és változatosak, legfeljebb nyolc leágazó vezetékkel; Különféle felhasználói igények kielégítésére opcionális villámhárítók, rövidzárlati hibajelzők, áramkorlátozó biztosítékok stb. állnak rendelkezésre.
33KV elektromos csatlakozódoboz kábelelosztó kapcsolóberendezés
A 33kV-os elosztórendszerben a 33KV-os elektromos csatlakozódobozos kábelelosztó kapcsolóberendezés nagyon fontos elektromos berendezés, és a Cotenele kiváló képviselője ennek a berendezésnek. Az európai stílusú kábelelosztó kapcsolóberendezésünket széles körben használják az áramelosztó hálózati rendszerek kábeltervezésénél. Főbb jellemzői az ajtók kétirányú nyitása, az átmenő fali karmantyúk használata összekötő gyűjtősínként, valamint olyan jelentős előnyök, mint a kompakt felépítés, az áttekinthető kábelelrendezés, és nincs szükség hárommagos kábel nagy fesztávú keresztezésére.
22KV vezetékdoboz csatlakozókábel elosztó panel
A Cotenele a középfeszültségű kábelelosztó dobozok nagy gyártója, az általunk gyártott 22 KV-os vezetékdoboz-csatlakozókábel-elosztó panel számos tengerentúli országba és területre exportált. A 22KV-os vezetékdoboz-csatlakozókábel-elosztó panel az energiaelosztó hálózatok kulcsfontosságú csomópontja, főként áramátvitelre és -elosztásra használják. Széles körben alkalmazzák városi kábelezési projektekben és lakossági áramellátásban. Teljesen szigetelt, teljesen tömített és karbantartást nem igénylő jellemzőkkel rendelkezik.
11KV külső elektromos csatlakozó szekrény kábellezáró doboz
A Cotenele a kábelmérnöki berendezések egyik fő szállítója Kína áramelosztó hálózatában. Európai stílusú 11KV-os külső elektromos csatlakozószekrény kábellezáró dobozunkat az elmúlt években széles körben használták az állami hálózat elosztórendszer-mérnöki projektjeiben. A külső elektromos csatlakozószekrény fő jellemzői az ajtók kétirányú nyitása, a falon keresztüli karmantyúk használata összekötő gyűjtősínként, és jelentős előnyökkel jár, mint például a kis hossz, az áttekinthető kábelelrendezés, és nincs szükség hárommagos kábel nagy fesztávú keresztezésére.

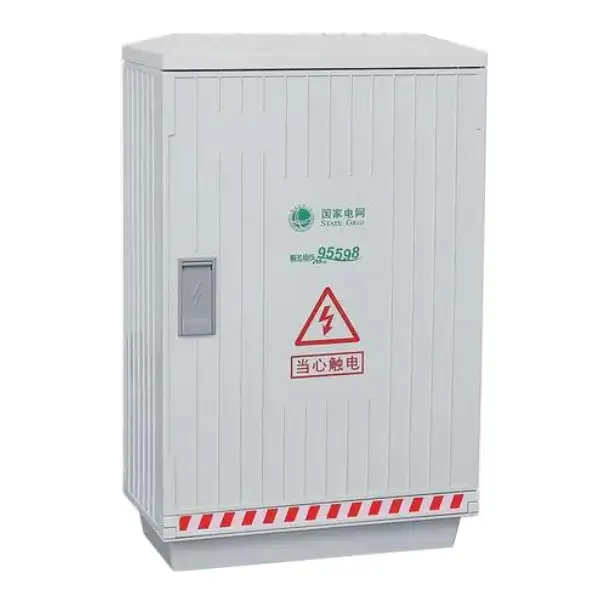

Kisfeszültségű elosztó doboz
A Cotenele az alacsony feszültségű elosztódobozok nagy gyártója. Kisfeszültségű elosztódobozaink nemcsak Kínában rendelkeznek nagy piaci részesedéssel, hanem exportálnak is a tengerentúli piacokra, különösen Afrikába és Dél-Amerikába. Európában hosszú távú és stabil együttműködést alakítottunk ki néhány görög ügynökkel. Az alacsony feszültségű elosztódoboz az elektromos rendszer kritikus láncszeme, amely a főhálózattól a végfelhasználó berendezésekig szállítja az energiát. Ez tekinthető az energiaelosztás végső átjárójának. Kisfeszültségű elosztódobozaink megfelelnek a vonatkozó nemzetközi szabványoknak, például az IEC 61439 szabványnak.

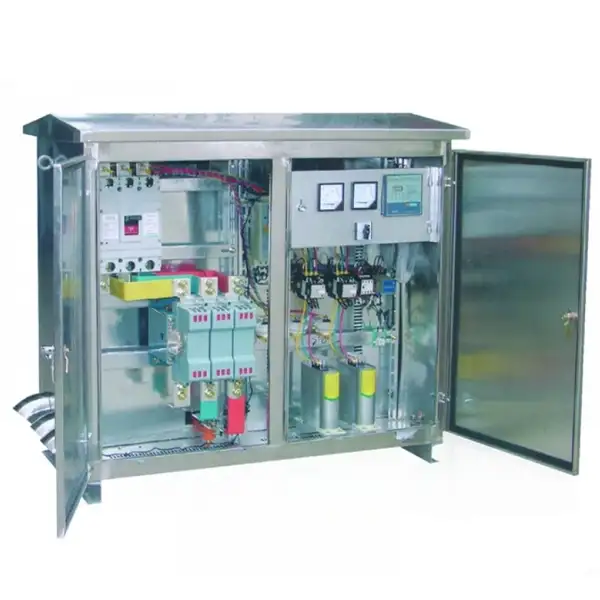

JP kisfeszültségű elosztódoboz kisfeszültségű kapcsolóberendezés
A JP Low Voltage Distribution Box LV Switchgear egy erősáramú berendezés "többfunkciós integrált állomása", amelyet a kültéri környezethez való alkalmazkodásra terveztek. A Cotenele JP elosztódoboz több funkcionális modult integrál egy masszív kültéri burkolatba, elsősorban az áramelosztást, a teljesítménymérést, a védelmi funkciókat, valamint a vezérlést és a meddőteljesítmény kompenzációt. A vezérlés és a meddőteljesítmény kompenzáció funkciója a JP sorozatú kisfeszültségű integrált elosztódoboz egyik alapvető funkciója, amely képes automatikusan be- és kikapcsolni a kondenzátortelepek teljesítményét a rácsnak megfelelően kompenzálni. hálózat, csökkenti a vonali veszteségeket és javítja a feszültség minőségét.
Mi az a kapcsolóberendezés?
A kapcsolóberendezések (más néven fémmel zárt kapcsolóberendezések vagy összeszerelt elosztóberendezések) egy integrált elektromos rendszer, amely elsősorban megszakítókból és kapcsolódó vezérlőberendezésekből áll.
Olyan alkatrészeket egyesít, mint a megszakítók, terhelés-megszakító kapcsolók, szakaszolókapcsolók, biztosítékok, műszertranszformátorok, túlfeszültség-védelmi eszközök, gyűjtősínek és szigetelőrendszerek egy fémházban.
Ezeket az alkatrészeket egy meghatározott elektromos egysoros diagram szerint szerelik össze, szabványos és moduláris elosztó egységet alkotva.
A kapcsolóberendezések fő funkciói a következők:
- Elektromos áramkörök kapcsolása
- Rendszervezérlés és védelem
- Elektromos paraméterek mérése, ellenőrzése

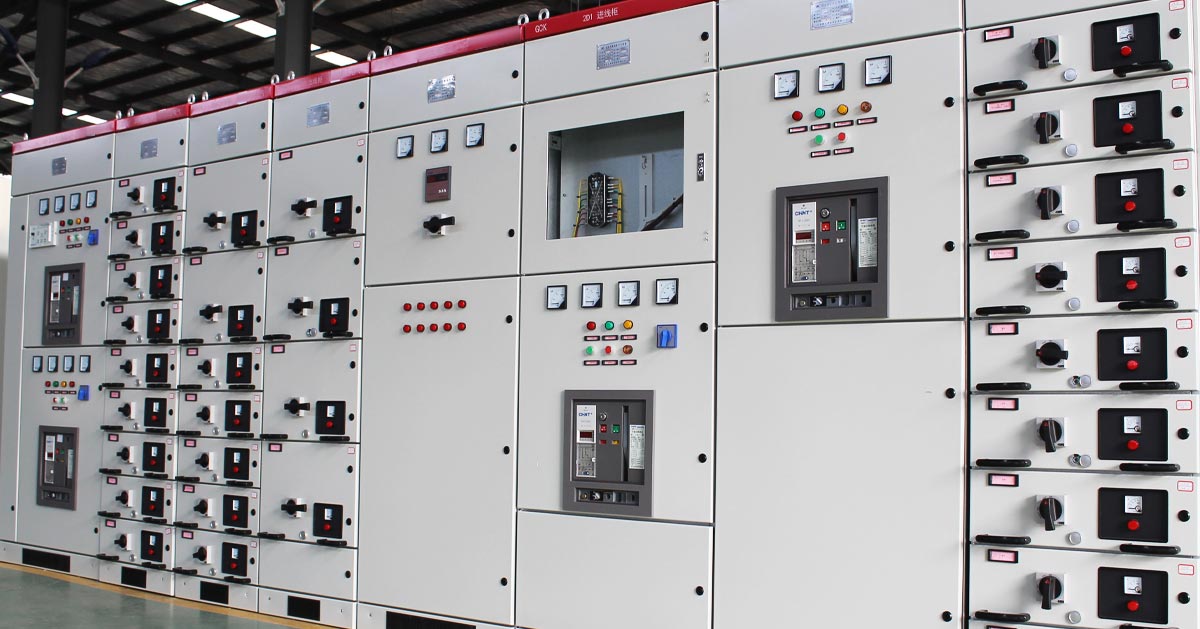

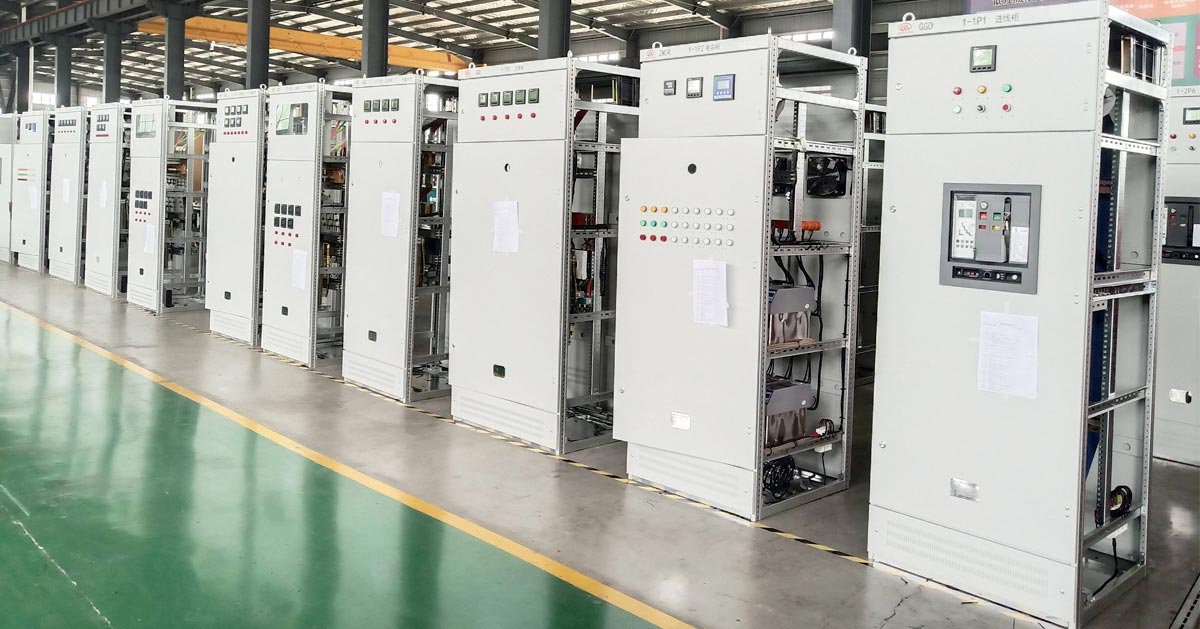

A kisfeszültségű kapcsolóberendezéseket jellemzően 1000 V AC-ig terjedő elosztó hálózatokban, míg a középfeszültségű kapcsolóberendezéseket 3,6 kV és 40,5 kV közötti rendszerekben alkalmazzák.
A kapcsolóberendezések típusai
A kapcsolóberendezések feszültségszint, szigetelési technológia, szerkezeti kialakítás és alkalmazási funkció alapján osztályozhatók.
1. Feszültségszint szerinti osztályozás
| Vonatkozás | Kisfeszültségű kapcsolóberendezés | Középfeszültségű kapcsolóberendezés |
| Feszültség tartomány | ≤1000V | 3,6kV-40,5KV |
| Elsődleges feladat | Elosztás és vezérlés (terminál) | Fogadás és védelem (fővonal) |
| Alapkomponens | Öntött házas megszakító (MCCB), levegős megszakító (ACB) | Vákuumos megszakító (VCB), SF₆ megszakító |

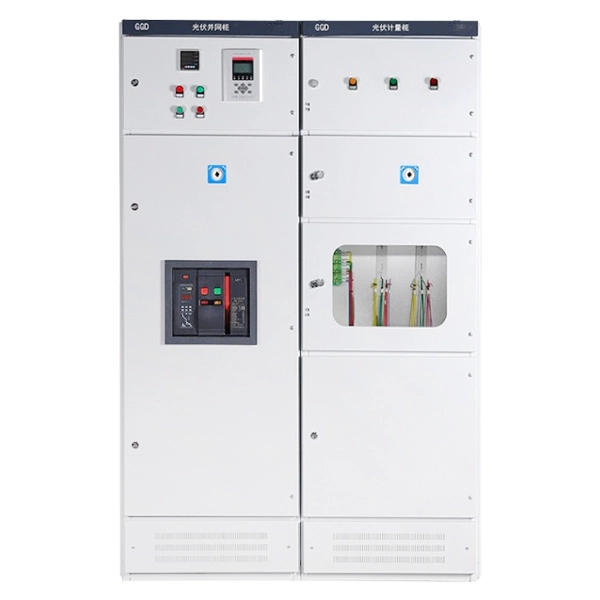

| Tipikus modellek | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Biztonsági fókusz | Ütésvédelem, ívvaku | Szigorú öt-megelőző reteszelés, szigetelési távolság szabályozás |
2. Osztályozás szigetelő közeg szerint
Légszigetelt kapcsolóberendezés
Levegőt használ elsődleges szigetelő közegként. Kiforrott szerkezetű, könnyen karbantartható, és széles körben használják a hagyományos elosztórendszerekben. Tipikus példák közé tartoznak a kisfeszültségű szekrények és a középfeszültségű fémzáras kapcsolóberendezések.
Gázszigetelt kapcsolóberendezés
Minden nagyfeszültségű alkatrészt zárt, SF₆-vel, nitrogénnel vagy száraz levegővel töltött rekeszbe zár. Kiváló szigetelési teljesítményt, kompakt szerkezetet és erős környezeti alkalmazkodóképességet kínál.
Szilárd szigetelésű kapcsolóberendezés
Epoxigyantát használ az élő alkatrészek kapszulázásához, erős ellenállást biztosítva az olyan zord környezetekkel szemben, mint a nedvesség, a por és a szennyeződés.
3. Struktúra szerinti osztályozás
Fix típusú kapcsolóberendezés
Minden alkatrész a szekrény belsejében van rögzítve. Egyszerű szerkezettel és költséghatékony kialakítással rendelkezik, amelyet általában a szabványos elosztórendszerekben használnak.

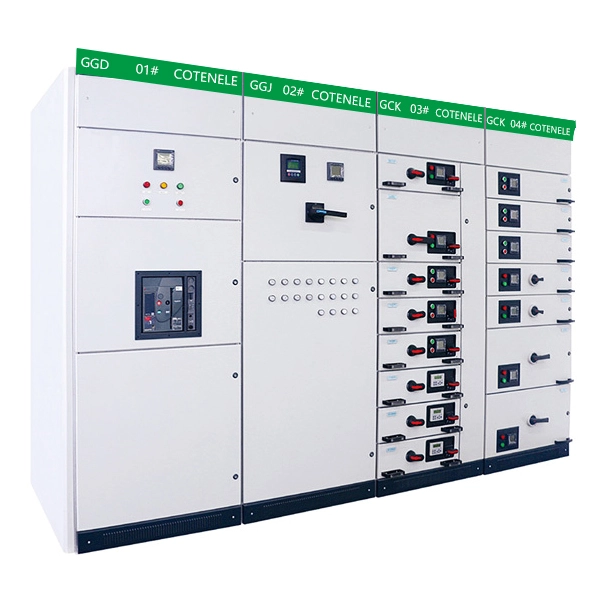

Kihúzható kapcsolóberendezés
A megszakító vagy a funkcionális egység egy mozgatható kocsira van felszerelve, lehetővé téve az egyszerű karbantartást és cserét. Ez a szerkezet javítja a modularitást és a működési rugalmasságot. Tipikus példa a középfeszültségű, középre szerelt kapcsolóberendezés.
Tipikus kapcsolóberendezés-típusok

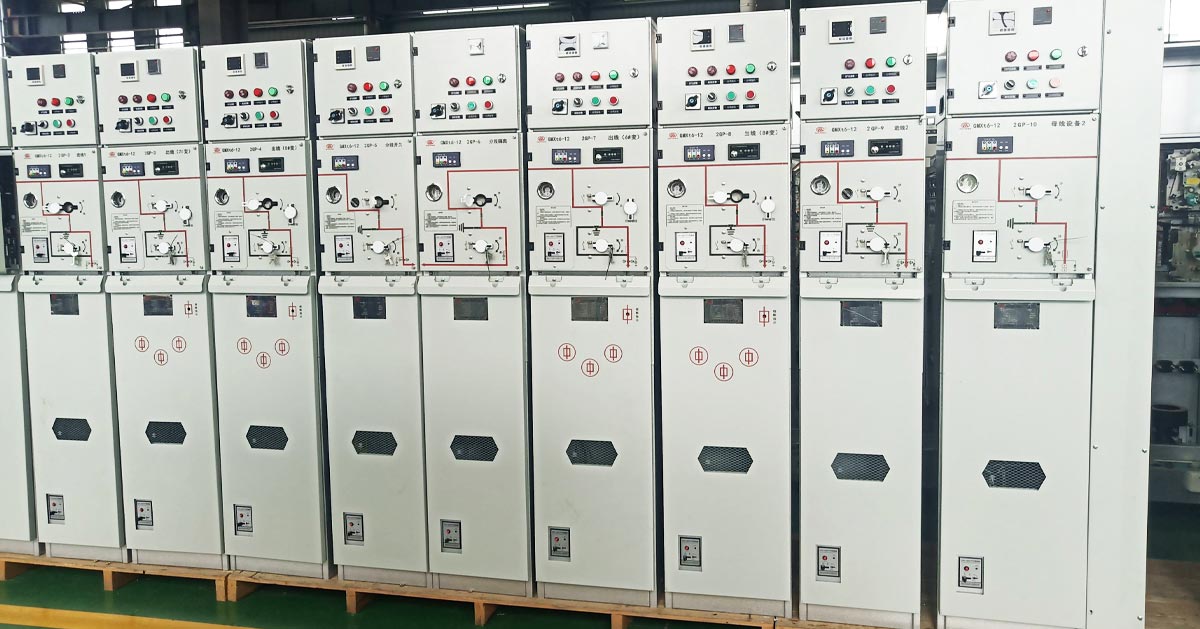

Ring fő egység
A gyűrűs főegységek kompakt elosztórendszerek, amelyeket gyűrűs hálózati tápellátásra terveztek. Biztosítékvédelemmel kombinált terhelés-megszakító kapcsolókat használnak a hibák szabályozására és leválasztására.
Az RMU-kat széles körben használják városi elosztóhálózatokban, lakóközösségekben, kereskedelmi épületekben és ipari létesítményekben. Lég- és gázszigetelt kivitelben kaphatók, kompakt méretet, egyszerű kezelést és megbízható teljesítményt kínálva.

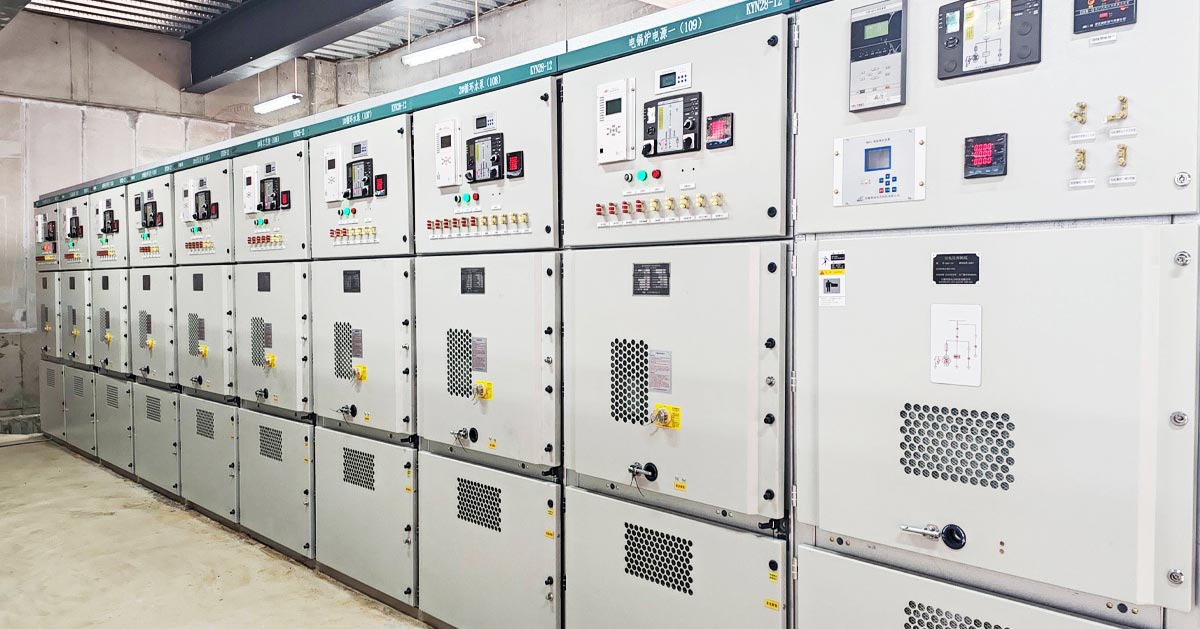

Középre szerelt kapcsolóberendezés
A középre szerelt kapcsolóberendezés egy fémburkolatú, kihúzható középfeszültségű elosztórendszer, amelyet jellemzően 3,6 kV-12 kV-on használnak.
Szerkezete három részre oszlik:
- Gyűjtősín és műszerrekesz
- Megszakító rekesz
- Kábeltartó rekesz
Ez a kialakítás javítja a biztonságot és a funkcionális egységek közötti szigetelést. Széles körben használják erőművekben, ipari létesítményekben, alállomásokban és nagyfeszültségű motorok indítására. Támogatja a reteszelő védelmi funkciókat is a rendszer biztonságos működése érdekében.
Gázszigetelt kapcsolóberendezés
A gázszigetelt kapcsolóberendezés az összes elektromos alkatrészt szigetelőgázzal töltött, tömített fémházba zárja.
Kiválóan ellenáll a környezeti hatásoknak, mint a páratartalom, por, szennyezés és korrozív atmoszféra. Széles körben használják a városi vasúti tranzitban, a petrolkémiai üzemekben, a kohászatban és a magaslati régiókban.
A légszigetelt rendszerekhez képest a C-GIS kompaktabb, lényegesen kevesebb beépítési helyet igényel, és hosszú élettartamot kínál minimális karbantartási igény mellett.
A kapcsolóberendezések alkalmazási területei
A kapcsolóberendezéseket széles körben használják:
- Energiatermelő rendszerek
- Átviteli és elosztó alállomások
- Ipari és bányászati létesítmények
- Városi lakó- és kereskedelmi épületek
- Adatközpontok és infrastrukturális projektek
Az RMU-kat általában elosztó hálózatokban és kompakt alállomásokban használják. A középre szerelt kapcsolóberendezéseket főként középfeszültségű vezérlő- és motorindító rendszerekben alkalmazzák. A gázszigetelt kapcsolóberendezéseket helykorlátos, zord körülmények között részesítik előnyben.
| Forgatókönyv | Megfelelő szekrénytípus | Tipikus használat |
| Erőművek, nagy alállomások | Középre szerelt (KYN28), MV kapcsolóberendezés | Generátor szállítás, főtranszformátor fogadás |
| Ipari parkok, középvállalkozások | Középre szerelt, RMU | Elosztás, áram vétel |
| Városi lakóterületek, sokemeletes épületek | RMU,LV elosztó szekrények | Gyűrűs hálózati tápegység, végső elosztás |
| Magas tengerszint feletti magasságban, párás, szennyezett területeken | C-GIS | Eloszlás zord környezetben |
| Bányászat, petrolkémia, vasúti szállítás | C-GIS | Tápellátás nehéz körülmények között |
| Kereskedelmi épületek, kórházak, adatközpontok | Kisfeszültségű kapcsolóberendezés (GCK/GCS/MNS) | Világítás, HVAC, berendezéselosztás |
Hogyan válasszuk ki a megfelelő kapcsolóberendezést
A megfelelő kapcsolóberendezés kiválasztásához több kulcsfontosságú tényező értékelése szükséges:
1. Elektromos működési feltételek
A stabil és biztonságos működés érdekében figyelembe kell venni a feszültségszintet, az áramkapacitást, a frekvenciát és a terhelés jellemzőit.
2. Környezeti feltételek
A hőmérséklet, a páratartalom, a tengerszint feletti magasság, a szeizmikus szint és a szennyezettség mértéke közvetlenül befolyásolja a szigetelés teljesítményét és a berendezés élettartamát.
3. Rövidzárlati követelmények
A névleges rövid idejű ellenállási áramnak és a megszakítóképességnek meg kell egyeznie a rendszerhiba szintjével. A középfeszültségű rendszerek általában 3 másodperces, míg az alacsony feszültségű rendszerek gyakran 1 másodperces besorolást használnak.
4. Terhelési jellemzők
A különböző terheléstípusok eltérő konfigurációkat igényelnek, például megszakító paneleket vagy terhelés-megszakító rendszereket.
5. Alkalmazási környezet
- Általános belterületi területek: légszigetelt kapcsolóberendezések
- Helyszűke területek: kompakt vagy gázszigetelt rendszerek
- Másodlagos elosztás: RMU rendszerek
- Ipari terjeszkedés: Moduláris és kihúzható rendszert használ.
6. Projekt típusa
Az új telepítések jellemzően modern, nagy hatékonyságú rendszereket használnak, míg az utólagos felszerelések követhetik a meglévő konfigurációkat.
7. Karbantartási követelmények
A berendezés kialakításának lehetővé kell tennie az egyszerű karbantartást, erős korrózió- és szennyezésgátló teljesítménnyel.

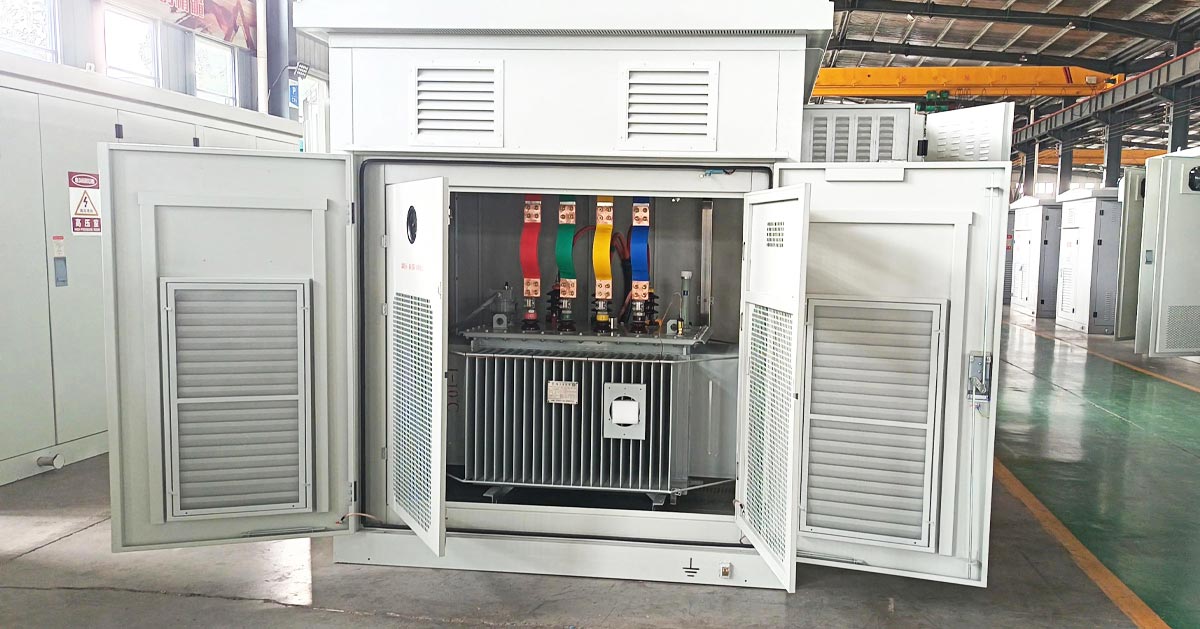

Kapcsolóberendezések előregyártott alállomásokban
Az előregyártott alállomás nagyfeszültségű kapcsolóberendezéseket, transzformátorokat, kisfeszültségű kapcsolóberendezéseket és vezérlőrendszereket integrál egy kompakt szekrénybe.
Nagyfeszültségű oldal
Tartalmazza a középfeszültségű kapcsolóberendezéseket, mint például a KYN28A-12 vagy RMU rendszereket, védőrelével és kommunikációs rendszerekkel.
Transzformátor
Jellemzően olajba merülő vagy száraz típusú transzformátorokat használ, alacsony veszteséggel és nagy hatékonysággal.
Kisfeszültségű oldal
Kihúzható típusú kisfeszültségű kapcsolóberendezéseket használ az egyszerű karbantartás és a megbízható energiaelosztás érdekében.
