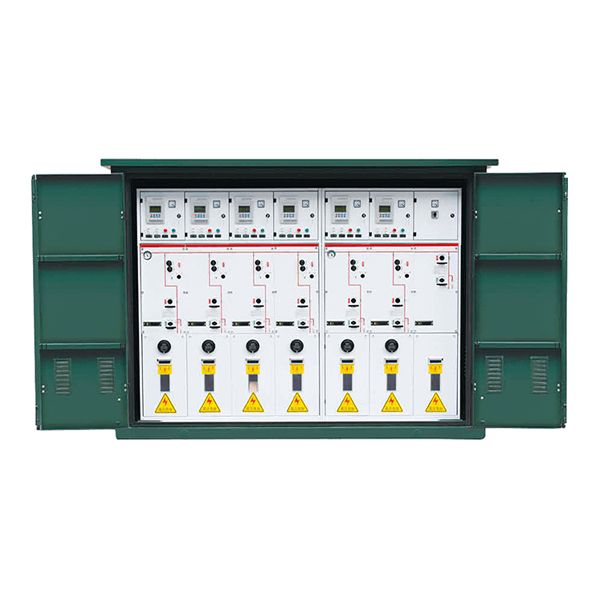

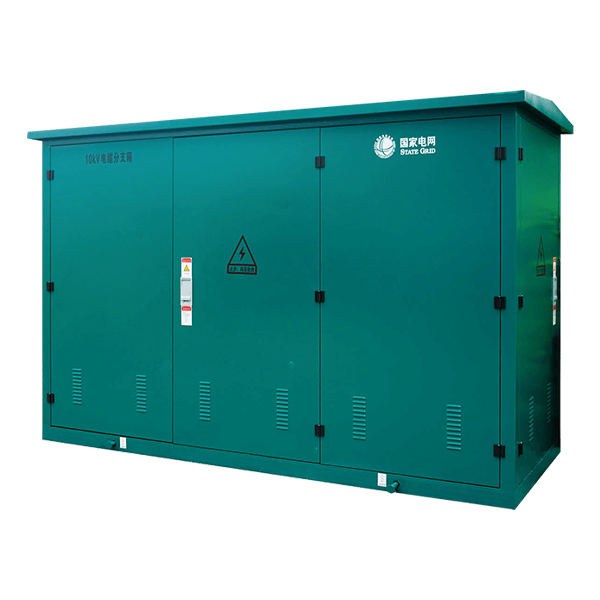

Kültéri kábelelosztó doboz

A Cotenele által gyártott Outdoor Cable Distribution Box egy középfeszültségű komplett elektromos berendezés, amelyet kifejezetten elektromos energia elosztására, kábelvonal-leágazási, leágazási, csatlakozási és átalakító áramkörök megvalósítására terveztek AC 12kV-35KV elosztóhálózati kábelezési projektekben. Ez a DFWK kültéri kábelelosztó doboz kapcsolóval egy teljesen szigetelt, tömített és árnyékolt középfeszültségű komplett elektromos berendezés, amely főként 12kV/35KV kábeltartozékokból, SF6 terheléskapcsolóból, 12kV/35KV elektromos alkatrészekből, másodlagos alkatrészekből és dobozból áll. Teljes mértékben és rugalmasan kihasználja a kábelcsatlakozók soros és párhuzamos csatlakoztatásának előnyeit, és megbízhatóan kombinálható a felhasználói igényeknek megfelelően a teljes tömítés, teljes védelem, teljes szigetelés, páralecsapódás elleni, por-, korrózió- és karbantartásmentes tulajdonságok elérése érdekében. A hét minden napján, a nap 24 órájában üzemelhet a szabadban.

Fő műszaki paraméterek

A termék szerkezete és fő összetevői

1. Házszerkezet

A DFWK típusú kültéri kábelelosztó doboz kétrétegű rozsdamentes acél burkolatot használ, amely kompakt és esztétikus, akár IP65 vagy IP67 védettséggel és több mint 20 éves élettartammal. A burkolat jellemzően több csuklós ajtóval van ellátva – egyesek a kapcsolóberendezés működtetésére, mások kábelcsatlakozók beszerelésére vagy karbantartási hozzáférésre. Az alap kivehető válaszfalakkal, kábelbemeneti/kimeneti nyílásokkal és szellőzőnyílásokkal rendelkezik, amelyek megakadályozzák a kis állatok bejutását, alulról felfelé konvektív légáramlást biztosítva a jó hőszigetelés, szellőzés és esővédelem érdekében. A külső felület elektrosztatikus porbevonattal van ellátva, különböző színekben (pl. hadseregzöld, State Grid zöld, jégszürke) a környezetnek megfelelően. Belső kábelbilincsek és földelési kapcsok rendelkezésre állnak.

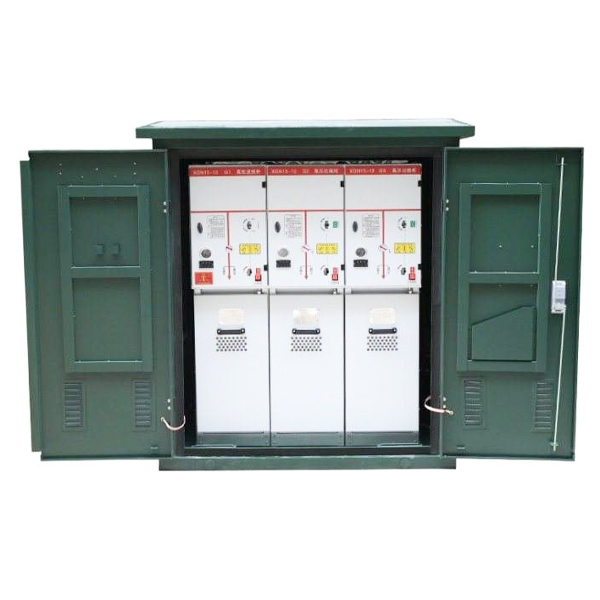

2. Belső rekeszek

A kapcsolóval felszerelt kültéri kábelelosztó dobozok általában a következő funkcionális területekre oszthatók:

• Kapcsolórekesz: Tartalmazza az SF6 terheléskapcsolót vagy megszakítót egy teljesen zárt fém gáztömör tartályban, amely SF6 gázzal van feltöltve a szigeteléshez és az ívoltáshoz.
• Kábelrekesz: Kábelcsatlakozókat és kábelbilincseket tartalmaz a bejövő/kimenő kábelek csatlakoztatásához és rögzítéséhez.
• Kezelőszerkezet rekesz: Tartalmazza a kapcsolóműködtető mechanizmust, a reteszelő mechanizmust és a mechanikus kulcsos reteszelést.
• Gyújtósín-rekesz (ha van): A kapcsolóegységeket összekötő gyűjtősíneket tartalmaz.

A kapcsolótérben található középfeszültségű kapcsoló a központi vezérlőelem. Ez egy háromállású terheléskapcsoló (zárt, nyitott, földelt), amely egy SF6-tal töltött fém gáztömör tartályban található. A működtető mechanizmus és a kapcsoló közötti robusztus reteszelő mechanizmus biztosítja a biztonságos működést.

3. Fő összetevők (lásd az alábbi táblázatot):

Kábel csatlakozók

A DFWK típusú kültéri kábelelosztó doboz előformázott „érinthető” szilikongumi kábelcsatlakozókat használ, amelyeket teljesen automatikus befecskendezéssel gyártanak importált, kiváló minőségű szigetelő gumiból, belső és külső félvezető árnyékoló réteggel. A belső réteg kiegyenlíti a belső elektromos mezőt; a földelt külső árnyékoló réteg a csatlakozó felületét nulla potenciálon tartja. A feszültségkúp, amelynek alsó vége szorosan érintkezik a kábel félvezető rétegével és a külső félvezető réteg földelt, megoldja az elektromos térkoncentráció problémáját a kábel külső árnyékolásának vágásánál, és biztosítja a személyi biztonságot. Az érinthető kábel elülső csatlakozója közvetlenül a berendezés perselyére van felszerelve; csatlakoztatható a hátsó kábelcsatlakozóhoz több kimenő vonal kialakításához, vagy túlfeszültség-védelemhez túlfeszültség-levezetőhöz.

Működési elv

A DFWK típusú kapcsolóval felszerelt kültéri kábelelosztó doboz működési elve a következő szempontokból érthető meg:

1. Elektromos működési elv

A bejövő főkábel egy előformázott szilikongumi kábelcsatlakozón keresztül csatlakozik a belső sínlemezhez. A gyűjtősínlemez elektromos gyűjtősínként működik – teljesen szigetelt és teljesen tömített. Több kimenő áramkör is csatlakozik a gyűjtősín lemezhez kábelcsatlakozókon keresztül, így érhető el az „egy be, több ki” elágazás. A bejövő és kimenő vonalak között egy SF6 terheléskapcsoló található. A kapcsoló működtetésével a vezeték nyitható vagy zárható. Amikor a kapcsoló nyitva van, a rés szétválasztja a kábeláramkört egy bejövő és egy kimenő oldalra, lehetővé téve a különböző potenciálokat, így lehetővé válik a helyi áramszünet karbantartása a főhálózat befolyásolása nélkül.

2. Az SF6 terheléskapcsoló működési elve

Az SF6 terheléskapcsoló SF6 gázatmoszférában működik. Az SF6 kiváló szigetelő és ívoltó tulajdonságokkal rendelkezik. Amikor a kapcsoló kinyílik, az ív gyorsan lehűl és kialszik az SF6 gázban, megakadályozva a súlyos érintkezési égést, és biztosítja a megbízhatóságot és a hosszú élettartamot. A kapcsoló jellemzően háromállású (zárt, nyitott, földelt). A földelt helyzet biztonságos földelést biztosít a kábeloldalnak, megkönnyítve a későbbi karbantartást.

3. Teljes szigetelés és elektromos térvezérlési elv

A kábelcsatlakozó kétrétegű félvezető árnyékoló szerkezetet használ: a belső félvezető réteg kiegyenlíti a belső elektromos mezőt, hogy elkerülje a helyi koncentrációt; a külső félvezető réteg földelve van a nulla potenciál fenntartása érdekében, így a csatlakozó felülete biztonságosan érinthető. A feszültségkúp megoldja az elektromos térkoncentrációt a kábel külső árnyékolásának vágásánál, egyenletes és biztonságos elektromos teret biztosítva az egész csatlakozási rendszerben.

4. Reteszelés elve

A kapcsolóberendezés és a szekrényajtók között robusztus mechanikus reteszrendszer található:

• Amikor a terheléskapcsoló zárva van, a szakaszoló működtető furata blokkolva van.
• A szakaszoló csak a terheléskapcsoló kinyitása után működtethető.
• Amikor a szakaszoló nyitva van, a terheléskapcsolót nem lehet bezárni.
• A földelőkapcsoló zárása után a szakaszoló működtető furata blokkolva van.

Ez az öt-megelőző retesz megakadályozza a helytelen működést, és biztosítja a személyzet és a berendezések biztonságát.

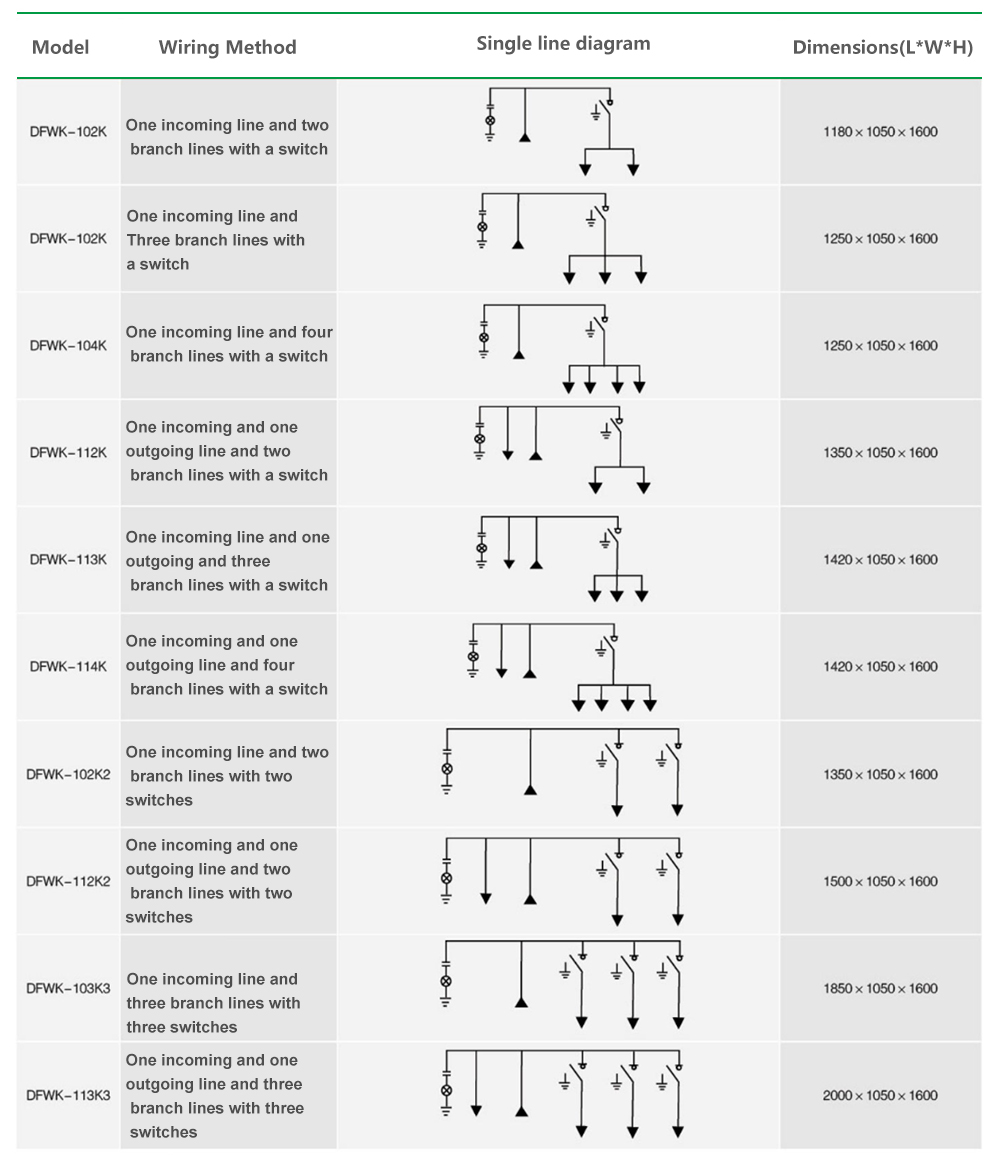

Számos tipikus huzalozási megoldás

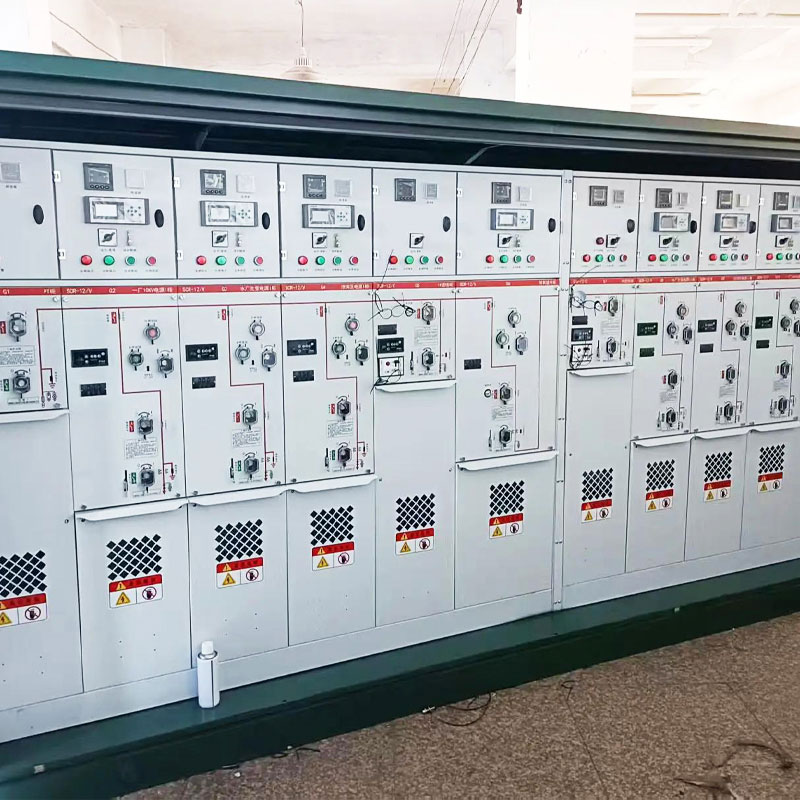

A mi gyárunk

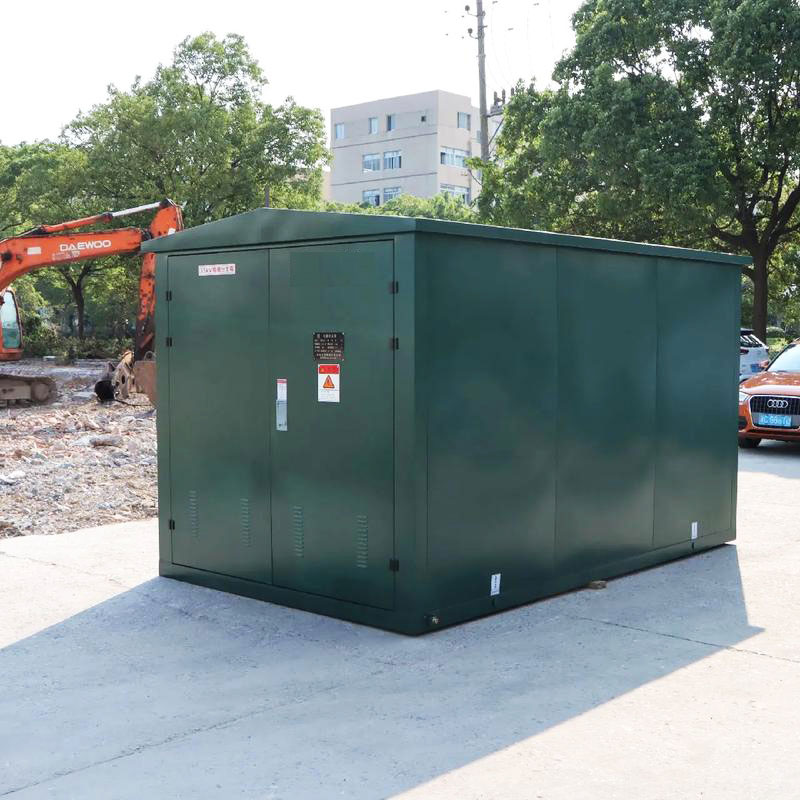

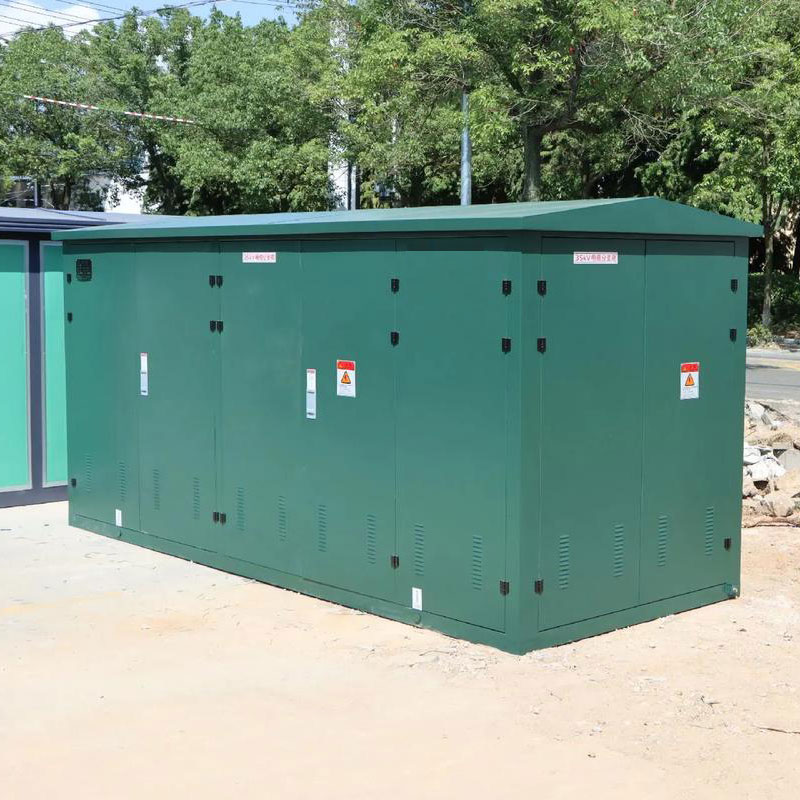

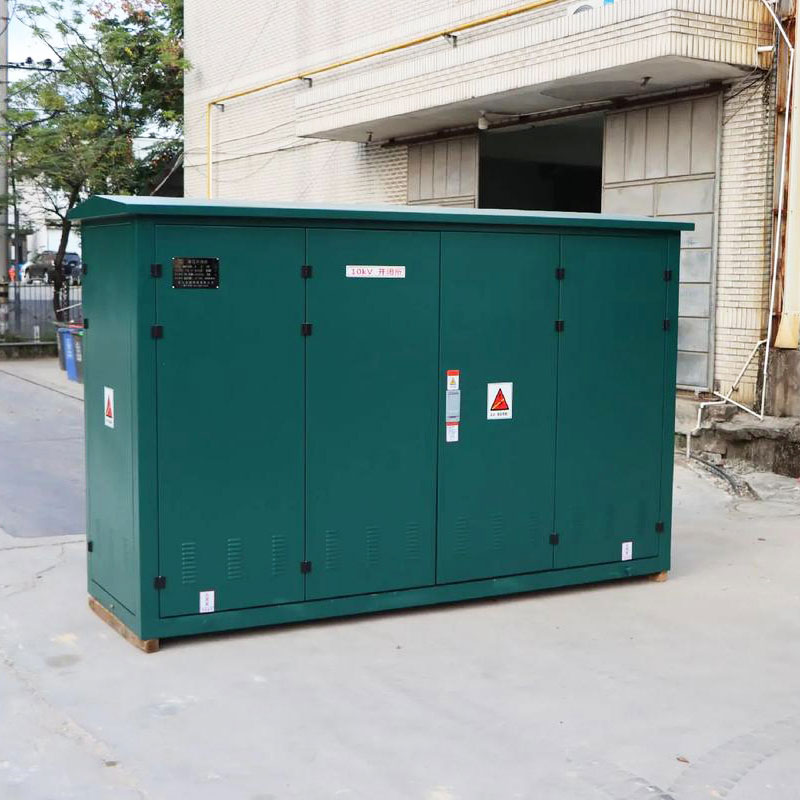

A termékek mutatják
