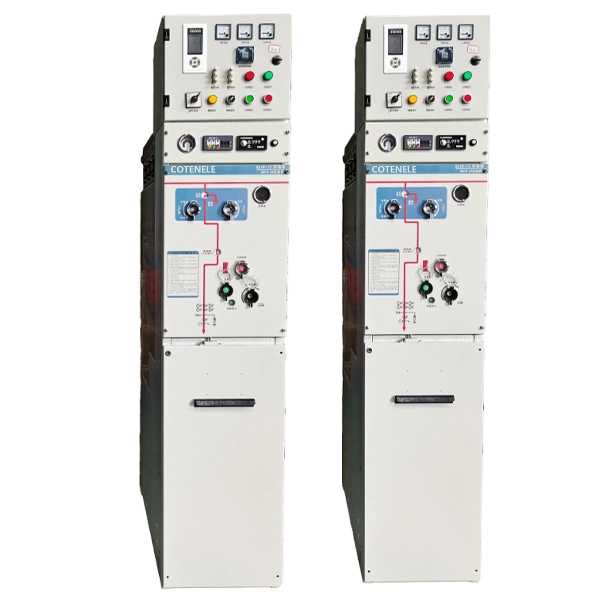

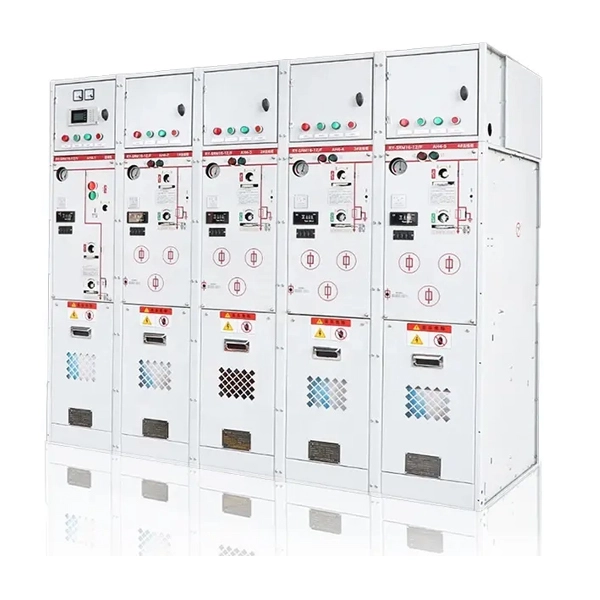

11KV középfeszültségű gázszigetelt kapcsolóberendezés
A Cotenele az energiaelosztó berendezések egyik fő gyártója Kínában, termékeink közé tartoznak a kis- és középfeszültségű kapcsolóberendezések, a gyűrűs főegységek és azok belső magkomponensei. A 11KV-os középfeszültségű gázszigetelésű kapcsolóberendezés kompakt szerkezetű, erős és tartós, valamint biztonságos és stabil teljesítményű. Széles körben használják városi áramelosztásban, kereskedelmi épületekben, szél- és naperőművekben, valamint korlátozott méretű ipari területeken.
A gázszigetelt kapcsolóberendezés a Cotenele egyik kulcsfontosságú terméke. A 11KV-os középfeszültségű gázszigetelt kapcsolóberendezés egy kompakt, fémbevonatú középfeszültségű áramelosztó megoldás, amelyben minden feszültség alatt álló alkatrész, beleértve a megszakítókat, szakaszolókat és a gyűjtősíneket, egy gáztömör, rozsdamentes acél tartályban van lezárva, amely szigetelőgázzal van feltöltve. Ez a teljesen zárt kialakítás kiváló védelmet nyújt a környezeti tényezőkkel, például páratartalommal, sóköddel, porral és kisméretű állatokkal szemben, így biztosítja, hogy a C-GIS még zord körülmények között is megbízhatóan működjön.
A C-GIS-t széles körben használják városi áramelosztó hálózatokban, sokemeletes épületekben, földalatti alállomásokban, szélerőművekben, napelemes erőművekben és ipari létesítményekben, ahol korlátozott a hely, és a megbízhatóság döntő fontosságú. A kompaktság, a robusztusság és az alacsony életciklus-költség kombinációja a középfeszültségű elosztórendszerek kedvelt választásává teszi.
A Cotenele C-GIS termékei megfelelnek a következő kulcsfontosságú nemzeti és nemzetközi szabványoknak:
GB/T 11022
GB 3906
IEC 62271-200
IEC 62271-100
A gázszigetelt kapcsolóberendezés műszaki paraméterei
| Paraméter kategória | Paraméter neve | Érték | Megjegyzések |
| Alapvető elektromos | Névleges feszültség | 12 KV | |
| Névleges frekvencia | 50/60 Hz | Választható | |
| Névleges áram | 630-3150 A | Akár 4000A speciális kivitelekhez | |
| Szigetelési szint | 1 perc teljesítmény-frekvencia ellenállási feszültség (fázisról fázisra és földre) |
42 KV | Leválasztó törés: 48KV |
| Villámimpulzus-ellenállási feszültség (fázis- fázisba és földbe) |
75 KV | Leválasztó törés: 85KV | |
| Segédáramkör teljesítmény-frekvencia ellenállása Feszültség |
2 KV | Vezérlő és segédáramkörök | |
| Kapcsolási képesség | Névleges rövidzárlati megszakító áram | 25/31,5/40 KA | Áramköri megszakító |
| Névleges rövid idejű ellenállási áram / Időtartam |
20-40 KA/3~4s | ||
| Névleges csúcsállósági áram | 50-100 KA | Dinamikus stabilitás | |
| Névleges rövidzárlati áram | 50-100 KA | ||
| Névleges átviteli áram (kapcsoló-biztosíték kombináció) |
1750 A | ||
| Mechanikus és tömítés | Mechanikai élettartam (megszakító) | ≥10 000 művelet | Vákuumos típus |
| Mechanikai élettartam (terheléskapcsoló) | ≥5000 művelet | SF₆puffer vagy vákuum | |
| Mechanikai élettartam (leválasztó/földelés Kapcsoló) |
≥3000 művelet | Három állású kapcsoló | |
| SF₆ gáz névleges nyomás (mérő 20 ℃-on) | 0,02-0,05 MPa | ||
| SF₆Gas éves szivárgási arány | ≤0,01%～0,1% | Iparágvezető: ≤0,01% | |
| Védelem és biztonság | Gázkamra védelmi minősítés | IP67 | Pormentes, ideiglenes merítés |
| Tokozásvédelmi minősítés | IP4X/IP41 | Védelem > 1 mm szilárd anyag | |
| Belső ívhibaállóság | 31,5 KA/0,5~1 s | ||
| Környezeti Klímaberendezések |
Környezeti hőmérséklet | -25 ℃ ~ +40 ℃ | Igény szerint szélesebb választék |
| Magasság | ≤3000 m | Leértékelés 1000 m felett | |
| Relatív páratartalom | Napi átlag≤95% | Havi átlag≤90% | |
| Tipikus méretek | Szélesség × Mélység × Magasság | ~375-600×750-1400×1300-2500 mm | Az aktuális besorolástól függően változik |
Mi a gázszigetelt kapcsolóberendezés elve?
A 11KV-os középfeszültségű gázszigetelt kapcsolóberendezések és gyűrűs főegységek fő működési elve az, hogy fizikailag elszigeteljék a feszültség alatt álló részeket a külső környezettől.
Működési elv: A gázszigetelt kapcsolóberendezések vagy gyűrűs főegységek, például megszakítók, szakaszolók és gyűjtősínek feszültség alatt álló részei egy gáztömör rozsdamentes acél gázdobozba vannak zárva, amely nyomás alatti szigetelőgázzal van feltöltve, amely a hagyományos levegőt helyettesíti szigetelő közegként, így a berendezés ellenálló a környezeti hatásokkal szemben.
Szigetelés és ívoltás: A gázdobozban lévő szigetelőgáz (pl. SF₆, N2, száraz levegő) kiváló szigetelést biztosít. Amikor az áramkör megnyílik, ív keletkezik, és egy vákuummegszakító hatékonyan kioltja az ívet a biztonságos leválasztás érdekében.
Főbb komponensek: Egy tipikus C-GIS egység főként a gáztartályból, a kapcsolóelemekből (vákuummegszakító, szakaszoló, stb.), a működtető mechanizmusból, valamint egy kisfeszültségű vezérlőrekeszből és egy kábelrekeszből áll.
Melyek a gázszigetelt kapcsolóberendezések vagy gyűrűs főegységek előnyei?
A hagyományos légszigetelt kapcsolóberendezésekkel összehasonlítva a 11KV-os középfeszültségű gázszigetelésű kapcsolóberendezések számos jelentős előnnyel rendelkeznek.
Először is, a nyomás alatti szigetelő gáz dielektromos szilárdsága kétszer-háromszorosa a levegőnek. Az ilyen típusú gázok, például az SF₆, N₂ használatával a száraz levegő jelentősen javíthatja a szigetelési teljesítményt. Magasabb feszültségszinteknél ez az előny hangsúlyosabb, aminek a kompaktabb méret jellemzője, és ez segít kisebb, helytakarékos készülékek fejlesztésében.
Másodszor, a kiváló szigetelési teljesítmény mellett a túlnyomásos gáz javíthatja az ívoltó képességet is, ami javítja az áramkör megszakítási teljesítményét.
Harmadszor, a teljesen zárt és légmentes szerkezet lehetővé teszi, hogy maga a kapcsolóberendezés ellenálljon a külső káros környezeti tényezőknek, mint például a páralecsapódás, a szennyezés, a kis állatok és a vegyi szennyeződések. Ezért megbízhatóan tud működni zord vagy megerőltető környezetben. 2002-ben jelentős árvíz történt a németországi Elbában, de az elárasztott felfújható kapcsolóberendezések gyorsan újra működtek, bizonyítva a gázszigetelt szekrények megbízható és biztonságos működési képességét zord körülmények között is.
A hagyományos AIS-hez képest a C-GIS számos dimenzióban jelentős előnyöket mutat, de vannak korlátai is
Milyen előnyei vannak a KYN61-40.5 kapcsolóberendezésnek?
| Vonatkozás | C-GIS | AIS |
| Méret és lábnyom | Kompakt: az AIS térfogatának körülbelül 1/3-a, ami jelentősen megtakarítja az alállomás alapterületét. | Nagy: Jelentős helyet igényel a fázis-fázis és a fázis-föld távolságokhoz. |
| Környezeti Alkalmazkodóképesség |
Kiváló: Teljesen zárt, magas védelmi fokozatú, ellenáll a páralecsapódásnak, szennyeződésnek, sóködnek és kis állatoknak. Ideális zord környezetekhez (kültéri, tengerparti, nagy magasságban). | Gyenge: Nyitott szerkezet, érzékeny a környezeti feltételekre; hajlamos a páralecsapódási hibákra nedves helyeken. |
| Fenntartási költség | Nagyon alacsony: Az alapvető alkatrészek karbantartást nem igényelnek, jelentősen csökkentve a kézi ellenőrzési és karbantartási munkát; alacsonyabb életciklus-költség. | Magasabb: Rendszeres tisztítást, ellenőrzést és karbantartást igényel. |
| Biztonság | Nagyon magas: Teljesen zárt feszültség alatt álló részek, csökkentve a kezelők áramütésének kockázatát; magas üzembiztonság. | Mérsékelt: Feszültség alatt álló részek vannak kitéve, ami bizonyos biztonsági kockázatokat jelent. |
| Környezeti Barátságos |
Felkapott: A hagyományos SF₆ magas globális felmelegedési potenciállal rendelkezik, de az új környezetbarát gázok (száraz levegő, N₂) általánossá válnak, lehetővé téve a „zöld” rácsokat. | Jobb: nincs üvegházhatású gázkibocsátás. |
| Kezdeti befektetés | Magasabb: A komplex technológia és a nagy gyártási pontosság magasabb beszerzési költséget eredményez, mint az AIS. | Alsó: Érett technológia, viszonylag megfizethető. |
| Karbantartás Kényelem |
Kényelmetlen: A belső alkatrészek nem láthatók; a belső hibákat nehezebb megtalálni és kijavítani, ami hosszabb kiesési időt eredményez. | Kényelmes: Az alkatrészek láthatók, a hibák könnyen lokalizálhatók és cserélhetők. |

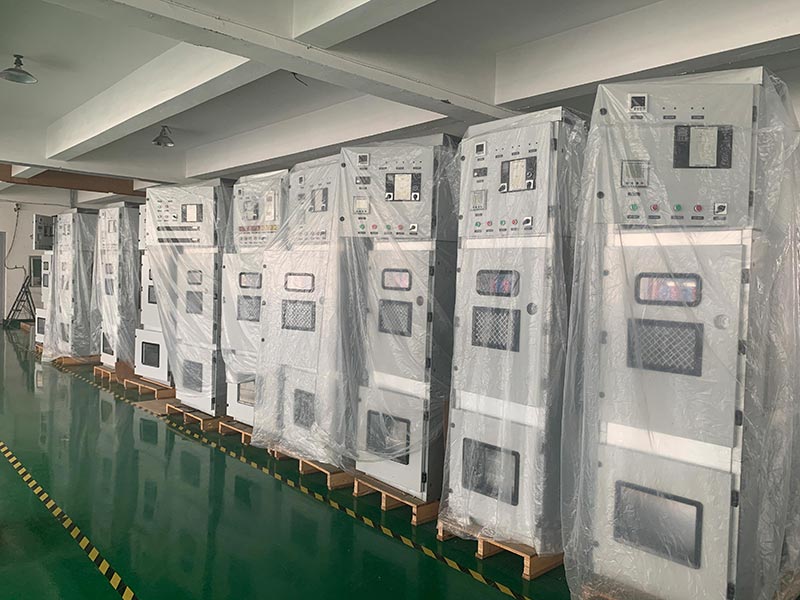

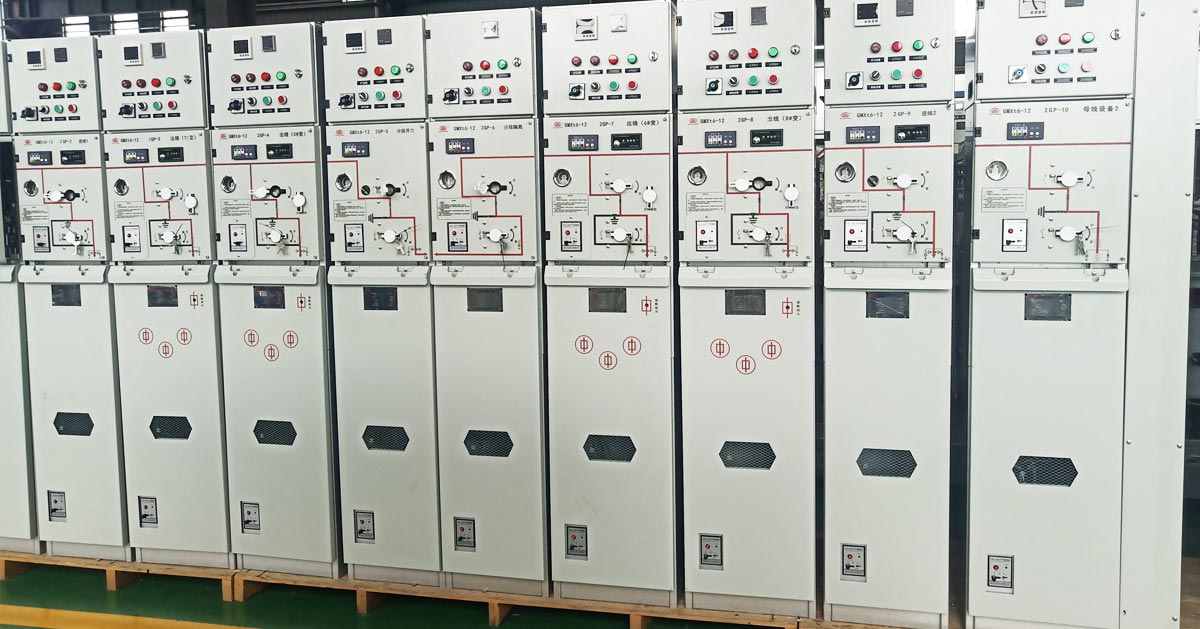

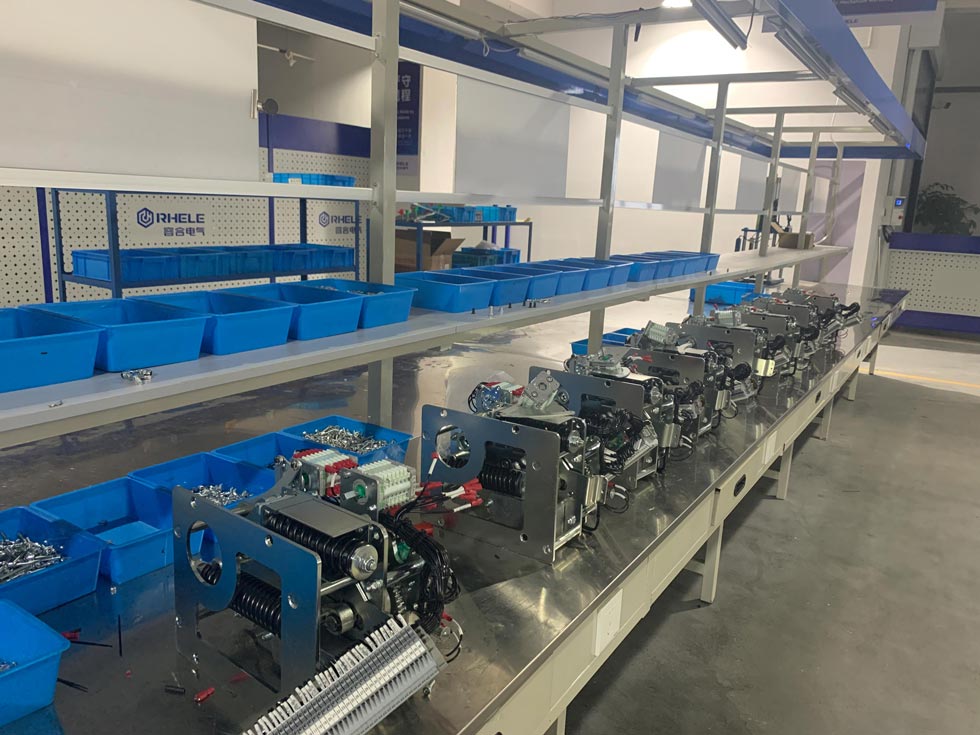

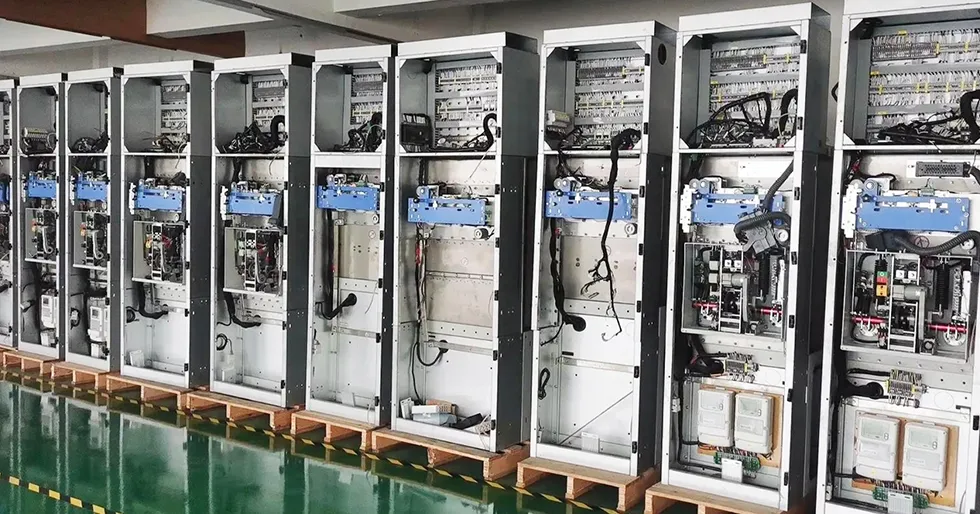

Gyártó műhely

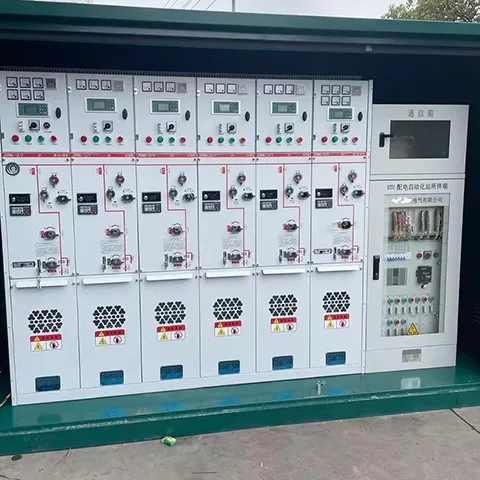

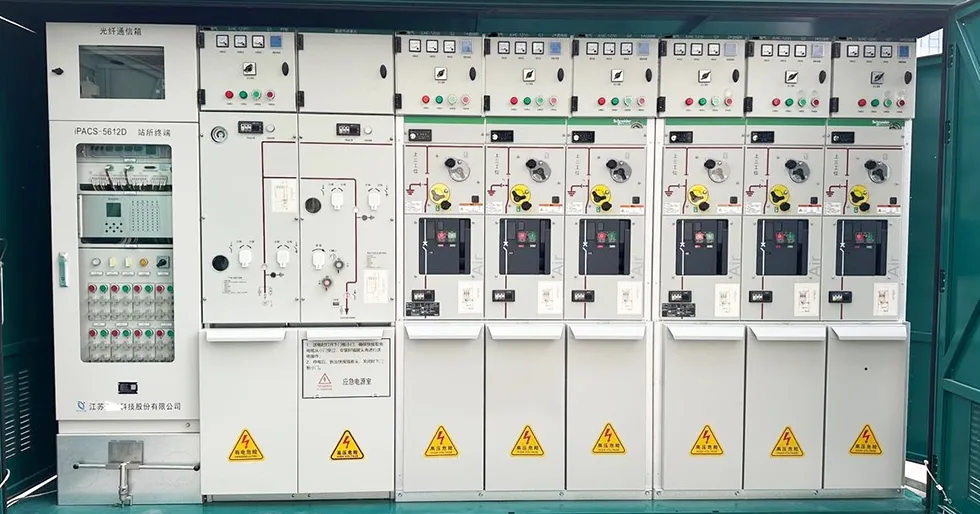

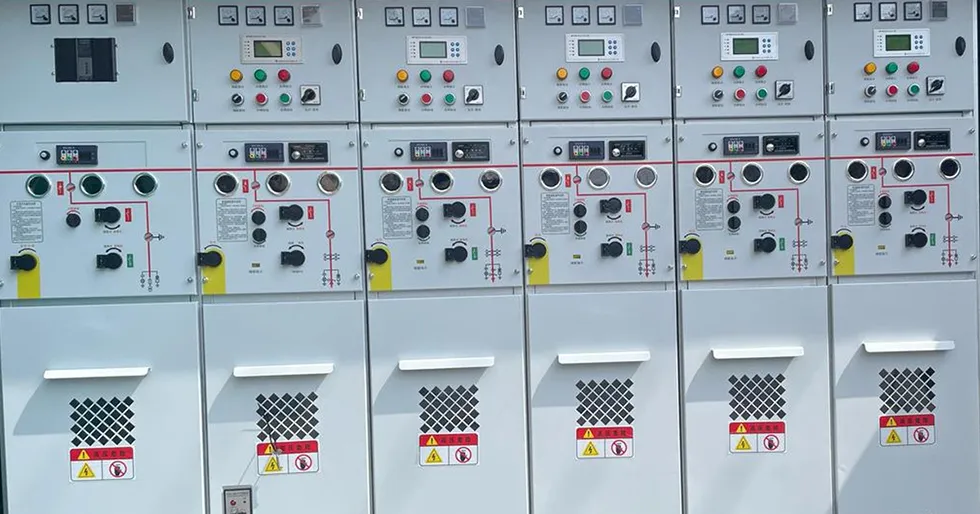

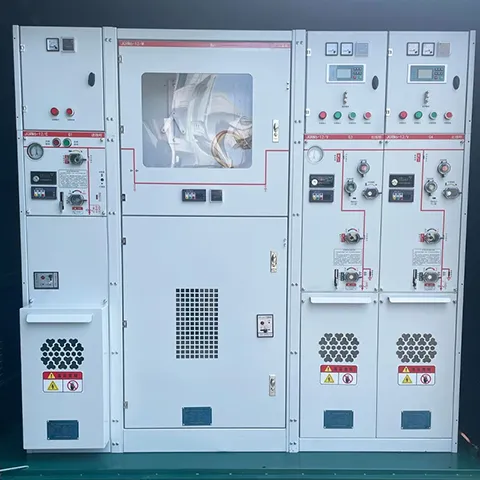

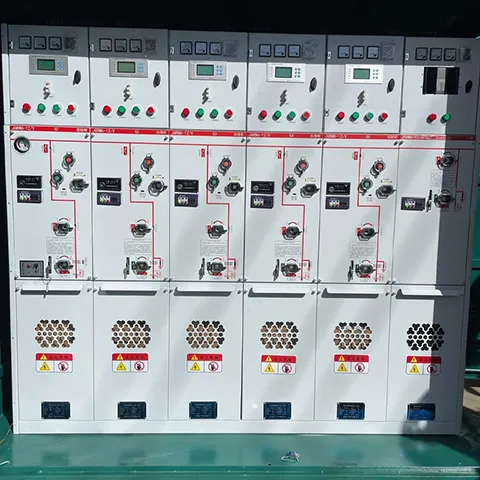

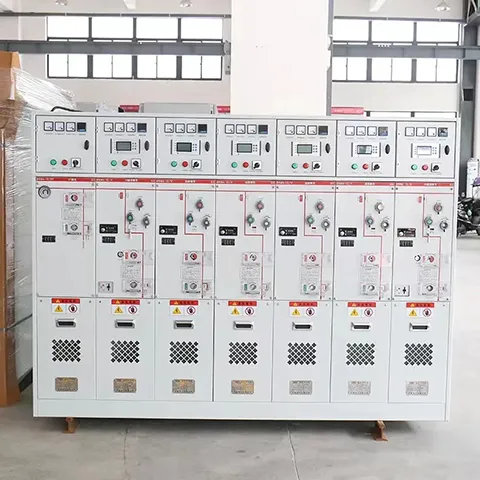

Termékek bemutatók
