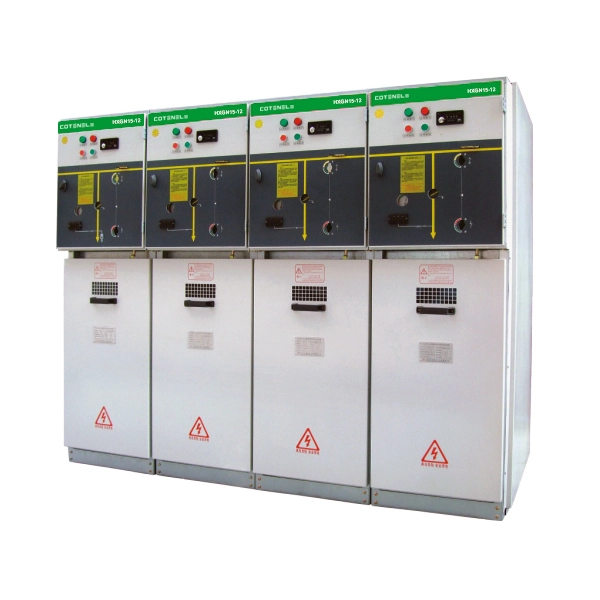

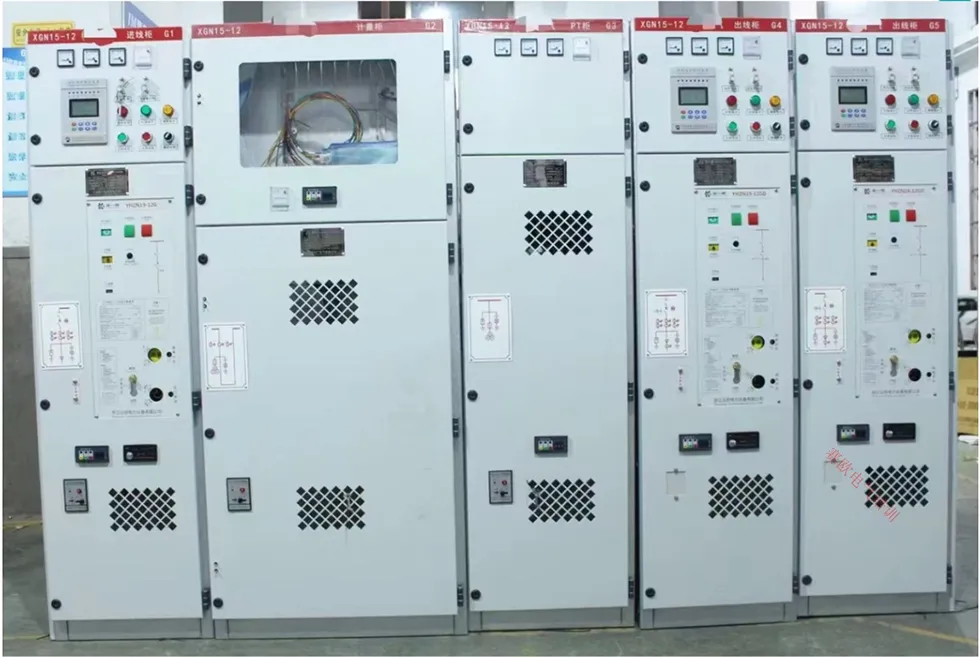

11KV középfeszültségű gyűrűs főegység MV panelek

A Cotenele az egyik legfontosabb gyártó az RMU-k számára Kínában, az általunk gyártott HXGN15-12 kompakt gyűrűs főegységek széles körben népszerűek a piacon. A HXGN15-12 11KV közepes feszültségű gyűrűs főegység MV panelek egy fix típusú, fémmel zárt gyűrűs főegység, amelyet általában három-5 gyűrűs főegységhez használnak1. Hz-es áramelosztó rendszerek. Ez a HXGN15-12 RMU moduláris felépítésű, különálló gyűjtősín- és kapcsolórekeszekkel, valamint redőnymechanizmussal rendelkezik, amely leválasztja a kapcsolóberendezést a terhelésmegszakító kapcsoló kinyitásakor, ez biztosítja a biztonságos karbantartást. A puffer típusú terheléskapcsoló megbízható megszakítást kínál, míg a működtető mechanizmus (kézi vagy motoros) átfogó „öt-megelőző” reteszelést tartalmaz. Elöl-hátul háromfázisú elrendezése minimálisra csökkenti a lábnyomot. Az alkatrészek könnyen cserélhetők, és az egység nem jelent tűz- vagy robbanásveszélyt. Alkalmas gyűrűs hálózati és terminál alkalmazásokhoz, beleértve a kompakt alállomásokat is.

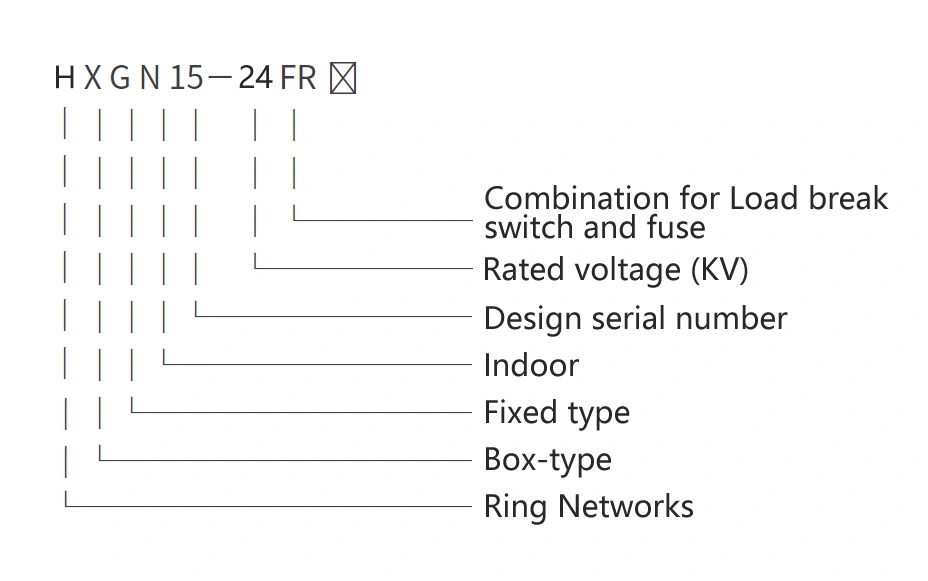

Modell és jelentések

Főbb műszaki paraméterek

Az RMU fő műszaki paraméterei

Biztosítékvédő transzformátor paraméterei

Munkakörülmények

1. Környezeti hőmérséklet:-25 ℃ ~ +40 ℃;

2. Magasság:Nem haladhatja meg az 1000 m tengerszint feletti magasságot:

3. Környezeti páratartalom:Napi átlagos relatív páratartalom ≤ 95%: havi átlagos relatív páratartalom ≤ 90%

4. Vízgőznyomás:Napi átlagos RH≤ 2,2 kPa; Havi átlagos RH≤ 1,8 kPa;

5. Környezet:nincs tűz, robbanásveszély, súlyos szennyezés, kémiai korrózió és erős vibráció

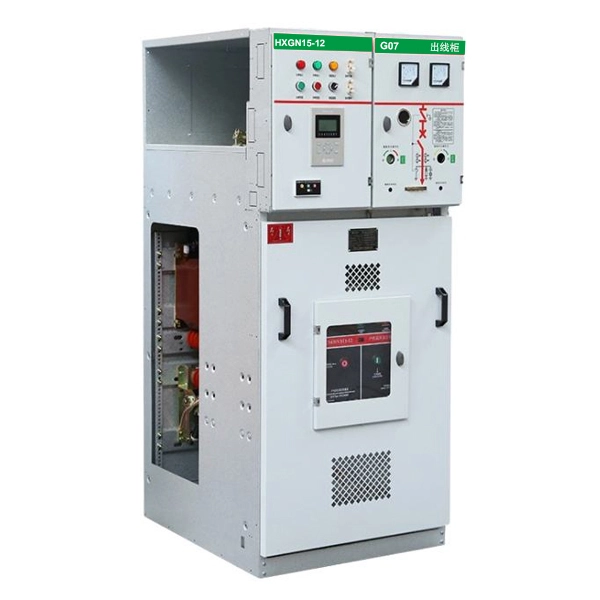

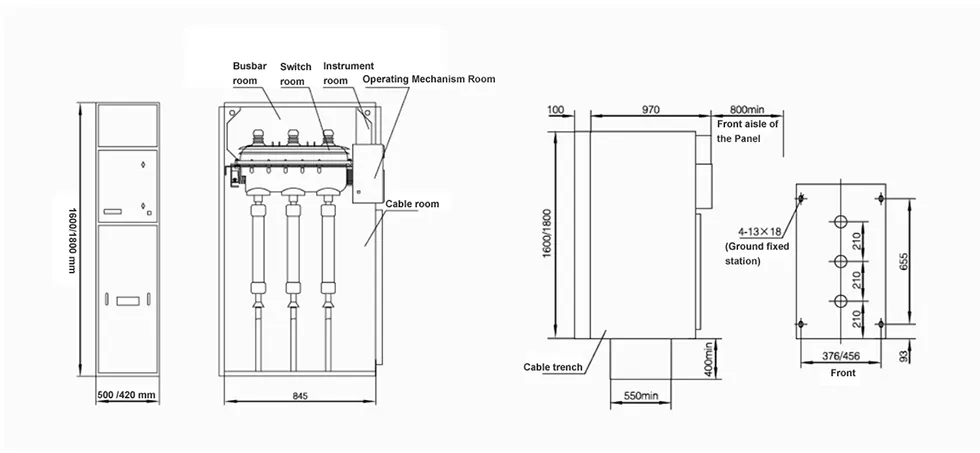

Termék felépítése

A HXGN15-12 11KV középfeszültségű gyűrűs főegység MV panelei fémbevonatú, rögzített házszerkezetet alkalmaznak. A burkolat jellemzően szegecselt horganyzott alumínium acéllemezekből készül, és általában egy felső egységből és egy alsó kábelrekeszből áll.

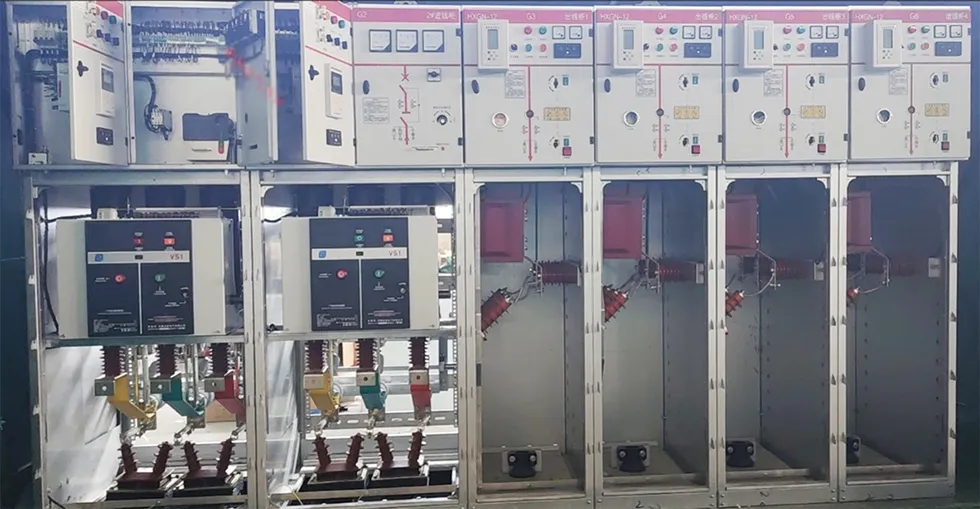

Az egység a következő négy funkcionális rekeszből áll:

Működési elv

1. A főkapcsoló ívkioltásának elve

SF6 terhelésmegszakító kapcsoló RMU:A kapcsolóház epoxigyantából készült, és SF6 gázzal van feltöltve, amely szigetelő és ívoltó közegként is szolgál. A nyitási folyamat során egy puffer típusú mechanizmus gázáramot hoz létre, amely eloltja az ívet, ez stabil és megbízható megszakítási teljesítményt biztosíthat.

Vákuumos terhelés megszakító kapcsoló RMU:Vákuummegszakítót használ, ahol a vákuum nagy dielektromos szilárdsága kioltja az ívet. Ez a változat azt az előnyt kínálja, hogy nincs tűz- vagy robbanásveszély, és hosszú az elektromos élettartam.

2. A kapcsoló-biztosíték kombináció védelmi elve

A terheléskapcsoló kombinálható biztosítékokkal. Ha bármelyik fázisbiztosíték kiolvad, az ütközője bekapcsol egy összekötő mechanizmust, amely kinyitja a terheléskapcsolót, és a rövidzárlati áram egyszeri megszakítását biztosítja a transzformátor védelme érdekében.

3. A gyűrűs hálózati tápegység elve

A gyűrűs főegységek rugalmasan kombinálhatók és bővíthetők gyűrűs hálózati tápegységekké. Ha az egyik bejövő vonal meghibásodik, a másik bejövő vonal képes fenntartani az áramellátást, biztosítva a felhasználói ágak folyamatos működését.

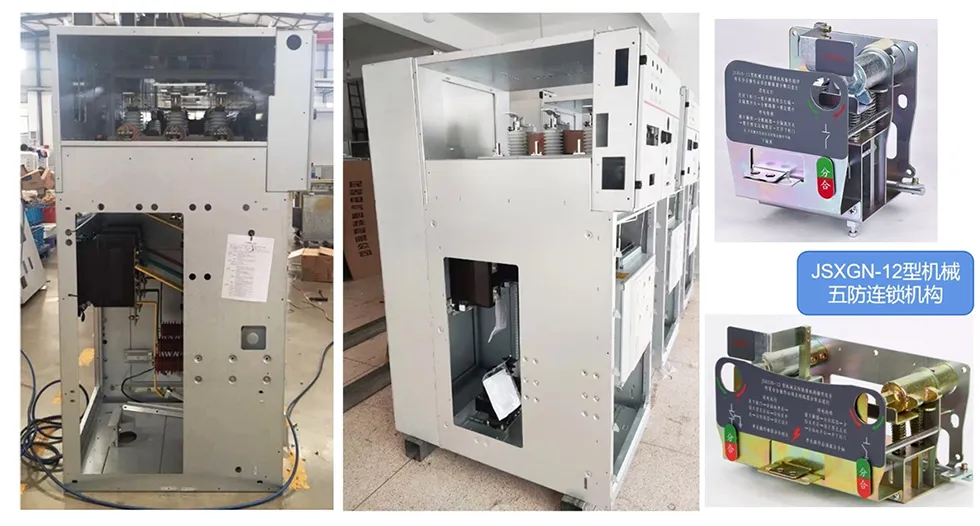

4. Biztonsági reteszelő mechanizmus

A 11 kV-os középfeszültségű gyűrűs főegység MV panelei átfogó "ötbiztos" mechanikus reteszelő berendezéssel vannak felszerelve. Például a fedelet csak a terheléskapcsoló kinyitása és a földelőkapcsoló zárása után lehet kinyitni; a terheléskapcsolót nem lehet bezárni, ha a fedél nyitva van.

Miért válassza a Cotenele-t?

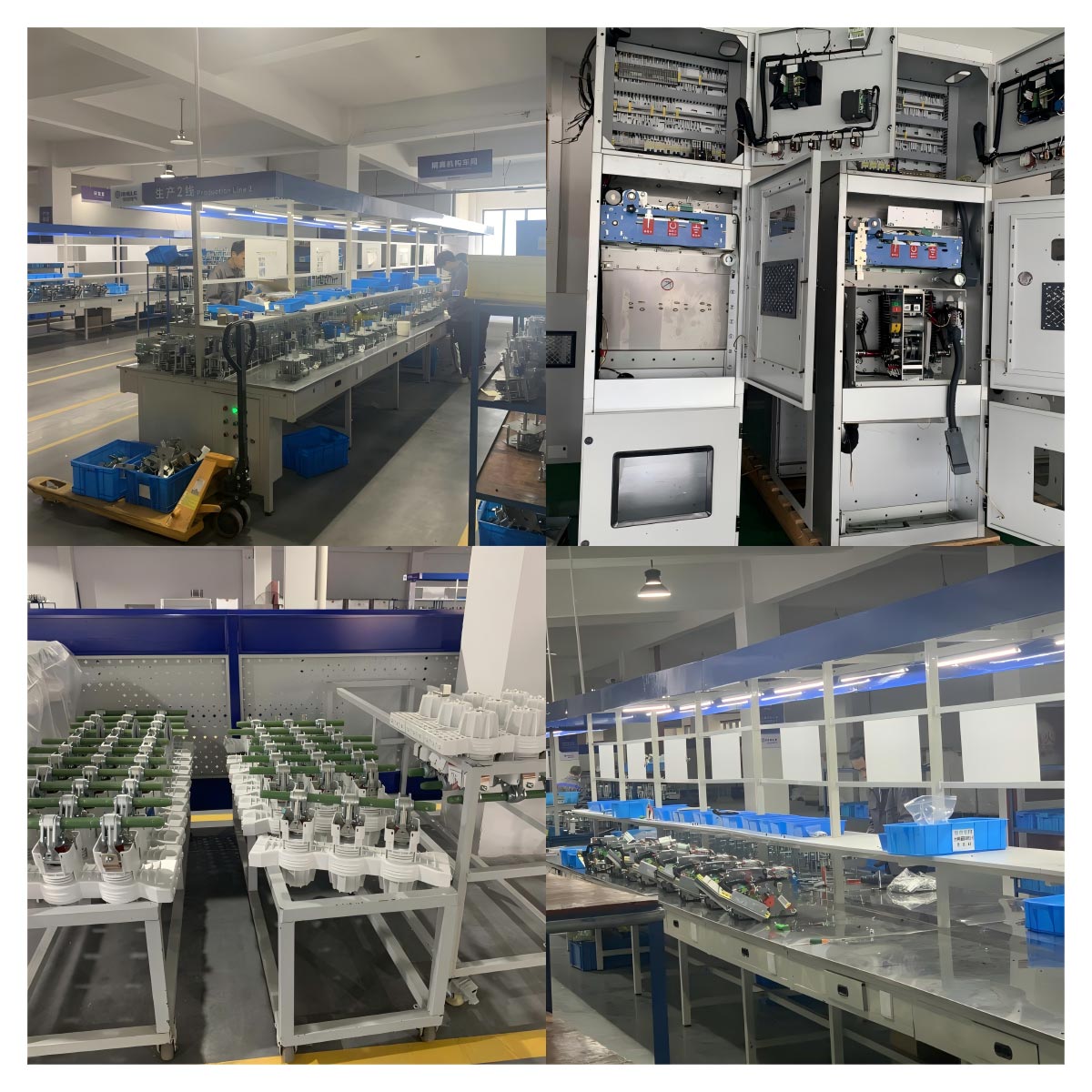

A Cotenele International Trade (Wenzhou) Co., Ltd. technológia-vezérelt gyártó és exportőr, amely egy saját tulajdonú, 30 000 m²-es gyárat ötvöz a 12 kV–40,5 kV-os kapcsolóberendezés magkomponenseiben több éves technológiai felhalmozással.

Rengeteg erőfeszítést fektettünk a gázszigetelésű kapcsolóberendezések, környezetbarát kapcsolóberendezések és légszigetelt kapcsolóberendezések kutatásába és fejlesztésébe, valamint teljes termékcsaláddal rendelkezünk, amely a gyűrűs főegységeket, előregyártott alállomásokat, transzformátorokat, megszakítókat, leválasztókapcsolókat és egyéb termékeket is magában foglalja.

Az ISO9001, ISO14001 és ISO18001 tanúsítványok támogatásával teljes mértékben megvalósítjuk az ERP-menedzsmentet, és kulcsfontosságú áttöréseket értünk el a környezetvédelem, a kompakt kialakítás, az intelligencia és a karbantartásmentes működés terén.

A kínai "elektromos fővárosban" (Liushi, Yueqing) található, nem csak gyártója, hanem kiváló minőségű integrált szállítója is a középfeszültségű komplett komponenseknek. Csapatunk halad a korral, elkötelezett a legjobb termékek és a legjobb szolgáltatás biztosítása mellett. Lépjen kapcsolatba velünk, hogy megtapasztalhassa a megbízhatóságot, az innovációt és a teljes körű támogatást.

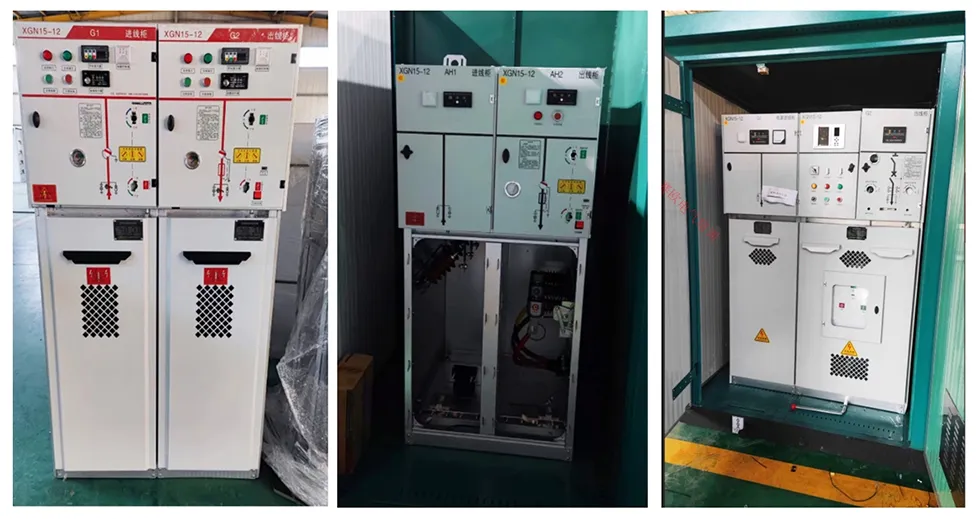

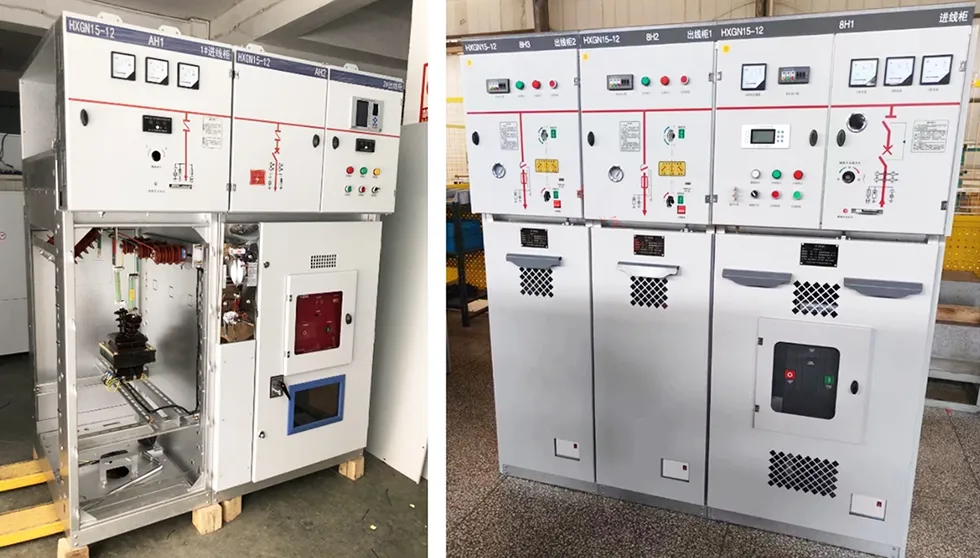

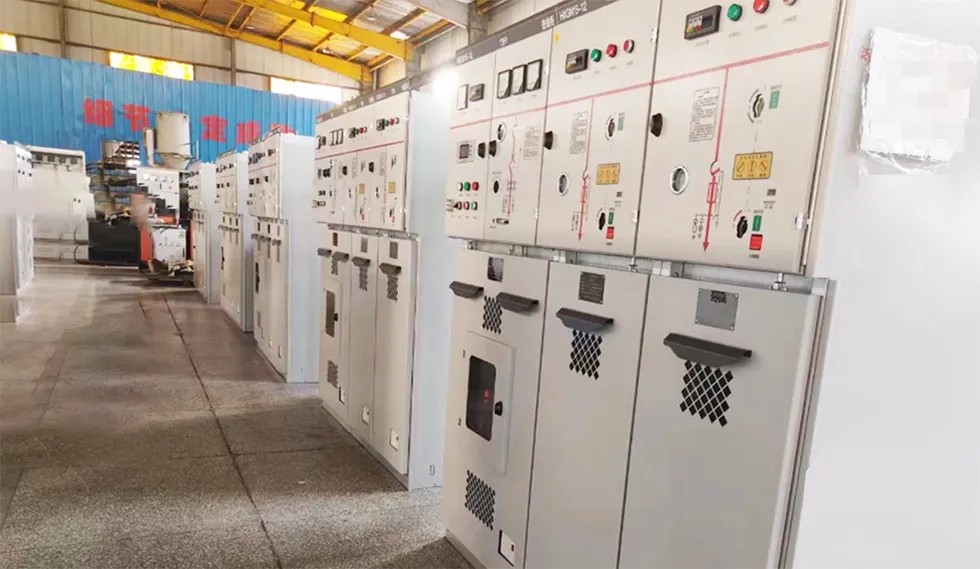

Termékek bemutatók
