11KV közepes feszültségű kapcsolóberendezés vákuum megszakító leválasztó kapcsoló

A Cotenele a 11KV-os közepes feszültségű kapcsolóberendezések vákuum-megszakító leválasztó kapcsolóinak professzionális kínai gyártója, amely a 12kV–40,5kV-os kapcsolóberendezés magkomponenseire szakosodott. Termékeinket széles körben használják alállomásokban, megújuló energiákban, ipari áramelosztásban és vasúti rendszerekben. A középfeszültségű gyűrűs főegység két alapvető eleme kulcsfontosságú az ipari üzemek és a modern intelligens hálózatok rugalmas elektromos infrastruktúrájának kiépítéséhez.

Mutass többet >> Kérdés küldése >>

11KV közepes feszültségű vákuum megszakító leválasztó kapcsolóval

A Cotenele 11 kV-os középfeszültségű vákuum-megszakítója leválasztó kapcsolóval megbízható és karbantartást nem igénylő megoldás középfeszültségű áramelosztó rendszerekhez. Professzionális kínai kapcsolóberendezés-gyártóként nagy teljesítményű VCB egységeket kínálunk integrált leválasztási funkcióval, amely biztosítja a biztonságos működést, a kompakt szerkezetet és a hosszú élettartamot. Alállomásokban, vasúti rendszerekben és ipari áramhálózatokban széles körben használt termékeink támogatják az OEM/ODM testreszabását és megfelelnek a nemzetközi szabványoknak.

Mutass többet >> Kérdés küldése >>

11KV MV vákuum megszakító leválasztó kapcsolóval

A Cotenele KDSV-12D/630-20-S 11kV-os MV vákuum-megszakítója leválasztókapcsolóval egy Kínában gyártott, gyárilag közvetlen megoldás középfeszültségű kapcsolóberendezésekhez. Ideális ipari, vasúti, metró- és petrolkémiai projektekhez, ez a karbantartást nem igénylő, olajmentes készülék nagy biztonságot, hosszú élettartamot és megbízható működést biztosít.

Mutass többet >> Kérdés küldése >>

11KV közepes feszültségű VCB megszakító leválasztó mechanizmussal

A KDSVM-12/630-20-S 11KV közepes feszültségű VCB megszakító leválasztó mechanizmussal egy nagy megbízhatóságú, rugós működtető mechanizmus, amelyet környezetbarát kapcsolóberendezésekhez terveztek. Pontos, gyors áramkör-megszakítást és -zárást biztosít, mechanikai élettartama meghaladja a 10 000 műveletet. Kompatibilis a GB1984-2014 és GB/T1985-2023 szabványokkal, ideális erőmű alállomásokhoz, ipari rendszerekhez, megújuló energiaforrásokhoz és vasúti/metró-infrastruktúrához. A Cotenele gyárilag tesztelt minőséget, OEM/ODM testreszabást és gyors szállítást biztosít a globális projektekhez.

Mutass többet >> Kérdés küldése >>

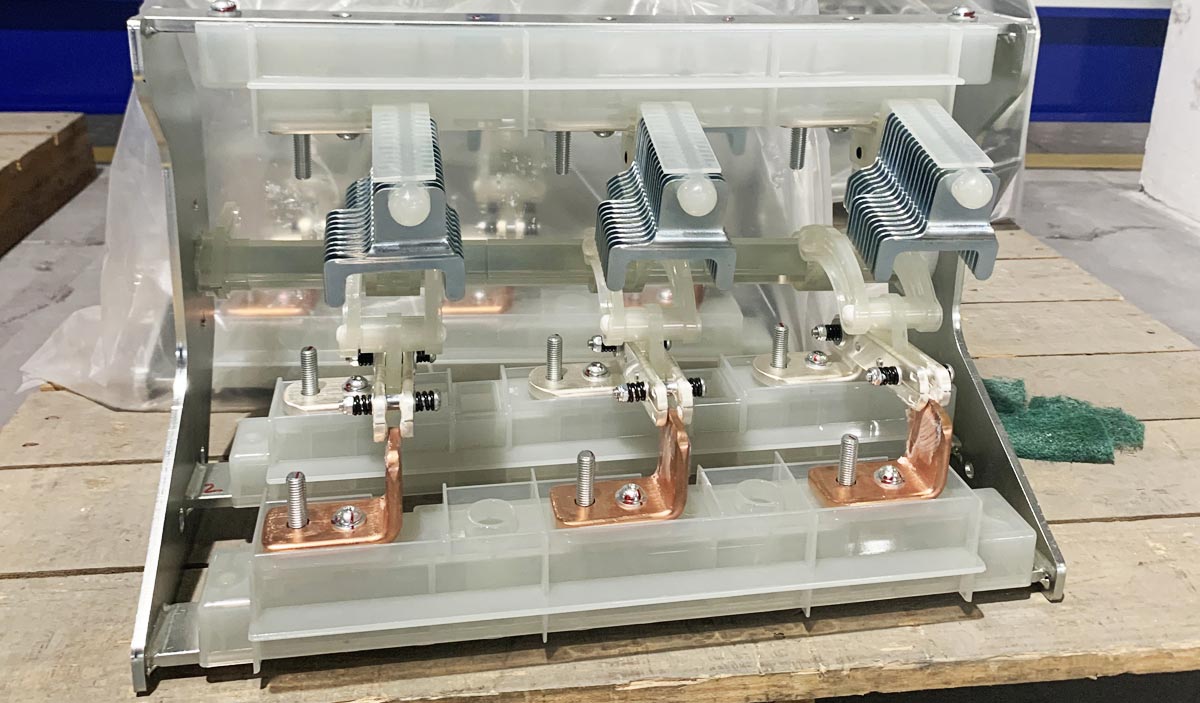

11KV középfeszültségű leválasztó kapcsoló szakaszoló

A KDSG-12D/630-20 sorozatú 11 kV-os középfeszültségű leválasztókapcsolót a gyűrűs főegységek és gázszigetelt kapcsolóberendezés-rendszerek biztonságos leválasztására és megbízható terheléskapcsolására tervezték. Kínai gyártóként és beszállítóként a Cotenele kompakt, karbantartást nem igénylő, hosszú élettartamú és stabil leválasztókapcsolókat kínál; bátran választhatja termékeinket.

Mutass többet >> Kérdés küldése >>

11KV leválasztó mechanizmus középfeszültségű beltéri panelekhez

Cotenele KDSGM-12D/630-20 11KV leválasztó mechanizmusa középfeszültségű beltéri panelekhez egy rugós működtetésű háromállású szakaszoló mechanizmus, amelyet kifejezetten környezetbarát térinformatikai kapcsolóberendezésekhez terveztek. A biztonságos leválasztási és földelési műveletek érdekében öt védelmi reteszeléssel rendelkezik, amely nagy megbízhatóságot, karbantartást nem igénylő teljesítményt és üzembiztonságot biztosít. Megbízható gyártó és szállító vagyunk, amely gyors szállítást és OEM/ODM testreszabási szolgáltatásokat kínál ipari, közüzemi és kereskedelmi áramelosztási projektekhez.

Mutass többet >> Kérdés küldése >>

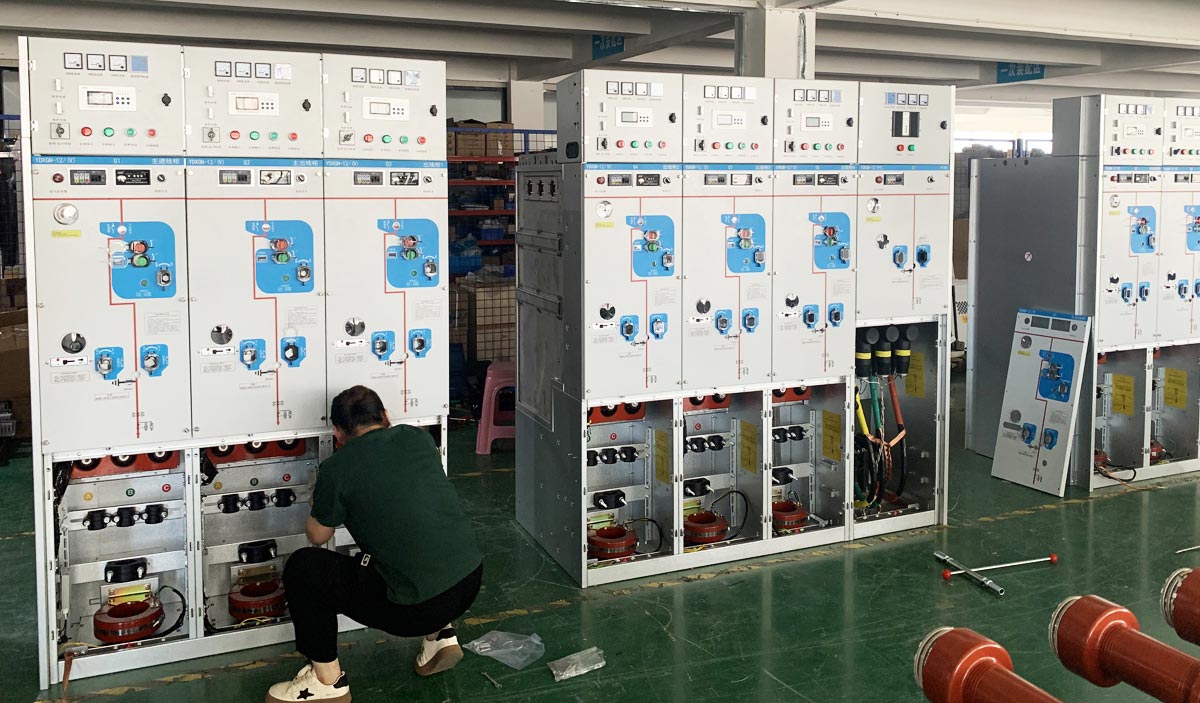

A közös gyűrűs főegység összetevői

Elsődleges áramkör komponensek

Vákuum áramkör megszakító (VCB)
Terhelésszünet kapcsoló (LBS)
Leválasztó (leválasztó)
Földelő kapcsoló

Védelem és mérőelemek

Áramtranszformátor (CT)
Feszültségtranszformátor (VT)
Biztosítékok
Túlfeszültség-levezető

Vezérlő- és jelzőelemek

Működési mechanizmus
Reteszelő rendszer
Feszültségjelenlét jelző
Másodlagos sorkapcsok

Szigetelő és tartóelemek

Szigetelők
Perselyek
Szilárd vagy gáz szigetelő szerkezeti részek

Kulcskapcsoló eszközök az RMU rendszerekben

Vákuum áramkör megszakító (VCB)

A vákuum-megszakító vákuumot használ szigetelő és ívoltó közegként. Magérintkezői egy vákuum-megszakító belsejében vannak lezárva. Amikor a mozgó érintkező elválik a rögzített érintkezőtől, elektromos ív keletkezik. Vákuumos környezetben az ív gyorsan szétoszlik, és a fémgőz lecsapódásával kialszik. Az ív természetesen kialszik nulla áramerősségnél, és a dielektromos szilárdság gyorsan helyreáll.

Alkalmazás: A VCB-ket nagy megszakítóképesség, gyakori működési képesség és alacsony karbantartási igény jellemzi. Széles körben használják a 3–10 kV-os elosztórendszerekben az elektromos vezetékek és berendezések védelmére és vezérlésére. Megszakíthatják a normál terhelési áramot és a rövidzárlati hibaáramot is, így túlterhelés, rövidzárlat és feszültségcsökkenés elleni védelmet biztosítanak. A VCB-k kihúzható és rögzített típusú kapcsolóberendezésekbe is beépíthetők.

Terhelésszünet kapcsoló (LBS)

A Load Break Switch egy kapcsolókészülék, amely a szakaszoló és a megszakító között helyezkedik el. Egy egyszerű ívoltó mechanizmussal van felszerelve, és képes normál terhelési és túlterhelési áramot létrehozni és megszakítani, de nem tudja megszakítani a rövidzárlati hibaáramot. A szétkapcsolás után általában látható szigetelőrés képződik.

Alkalmazás: Az LBS-t elektromos áramkörök kapcsolására használják normál terhelési körülmények között. Mivel nem tudja megszakítani a hibaáramot, általában nagyfeszültségű biztosítékokkal együtt használják, amelyek rövidzárlat elleni védelmet nyújtanak. Széles körben használják 10 kV alatti elosztórendszerekben transzformátorvezérlésre.

Leválasztó

A szakaszoló egyszerű felépítésű. Fő jellemzője a felnyitás után jól látható szigetelőrés, amely biztosítja az elektromos berendezések biztonságos leválasztását az áramforrástól a karbantartás során. Nem rendelkezik ívoltó képességgel, és nem szabad terhelés alatt üzemeltetni.

Alkalmazás: Főleg karbantartás vagy ellenőrzés során használják, hogy megbízható szigetelést biztosítson a berendezés és a feszültség alatt álló rendszer között, egyértelmű és látható biztonsági elválasztási pontot biztosítva.

Kapcsolóberendezések összehasonlítása

Tétel	Vákuum áramkör megszakító	Terhelési szünet kapcsoló	Leválasztó
Ívoltó eszköz	Vákuummegszakító	Egyszerű ívoltó készülék	Nincs ívoltó képesség
Készítő/megszakító kapacitás	Megszakíthatja a terhelést és a rövidzárlati áramokat	Csak a terhelési áramot tudja megszakítani	Nem lehet megszakítani a terhelési áramot
Elsődleges cél	Védelem és ellenőrzés	Terhelés váltás	Elkülönítés
Megszakítás Láthatóság	Nincs látható szétkapcsolás	Általában látható szétkapcsolás	Tiszta látható szigetelési rés

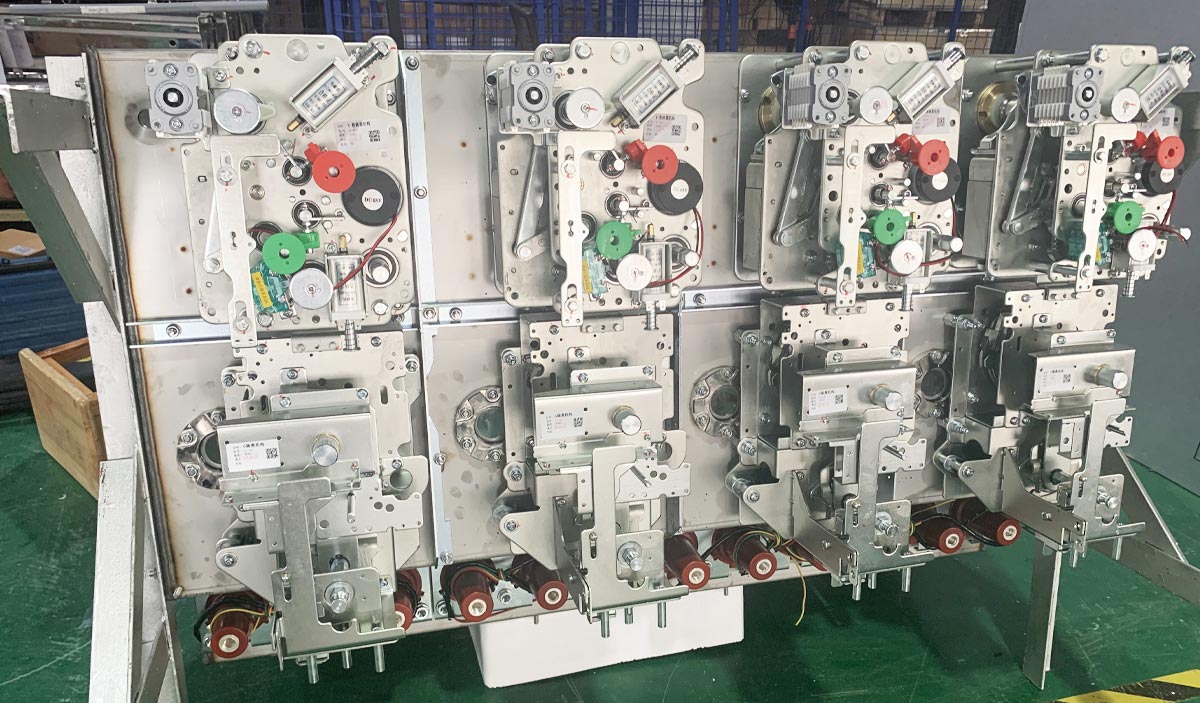

Működési mechanizmus

A működési mechanizmus alapvető végrehajtási egységRing főegység összetevői, amely a főkapcsolók és a földelőkapcsolók nyitási és zárási műveleteiért felelős. A mechanikus, elektromágneses vagy tárolt rugóenergiát precíz mechanikus mozgássá alakítja át a megbízható kapcsolási teljesítmény érdekében.

A működési mechanizmusok gyakori típusai

Rugós működésű mechanizmus: A legszélesebb körben használt típus, amely az energiát egy rugóban tárolja a gyors és megbízható működés érdekében.
Mágneses mechanizmus: Egyszerű szerkezet, nagy megbízhatóság és alacsony karbantartási igény.
Kézi mechanizmus: tartalék vagy alacsony költségű megoldásként használják az alapvető elosztórendszerekhez.

RMU egységtípusok és működési mechanizmusok

RMU típus	Egység neve	Fő kapcsolóelem	Működési mechanizmus típusa	Leírás
C-egység	Load Break kapcsoló egység	Terhelésszünet kapcsoló (LBS)	Rugós működésű mechanizmus	Egyrugós működés; opcionális motorozás elérhető
F-egység	LBS-biztosíték kombinált egység	LBS + biztosíték	Rugós mechanizmus kioldó funkcióval	Kettős rugós rendszer; biztosíték kioldó védelem
V-egység	Vákuum megszakító egység	Vákuum áramkör megszakító (VCB)	Rugó / Mágneses működtető	Megszakítja a hibaáramot; védőrelével működik
D-egység	Gyűjtősín felszálló egység	Nincs főkapcsoló	Egyik sem	A szakaszok közötti gyűjtősín-összeköttetésre szolgál

Kihúzható kapcsolóberendezés vs RMU

Tétel	Kihúzható kapcsolóberendezés (KYN28)	Ring fő egység (RMU)
Fő kapcsolóelem	Kihúzható vákuum-megszakító	Terhelés megszakító kapcsoló + biztosítékok vagy fix VCB
Leválasztó funkció	Levehető teherautóra cserélve	Integrált 3 állású kapcsoló
Biztosítékok	Kevésbé gyakori	Gyakori a transzformátor védelmére
Szerkezet	Kihúzható kivitel	Fix kompakt kialakítás
Védelmi funkció	Fejlett védelmi rendszerek	Egyszerűbb biztosíték alapú védelem
Méret	Nagyobb	Kompakt
