11KV közepes feszültségű kapcsolóberendezés vákuum megszakító leválasztó kapcsoló
A Cotenele a 11KV-os közepes feszültségű kapcsolóberendezések vákuum-megszakító leválasztó kapcsolóinak professzionális kínai gyártója, amely a 12kV–40,5kV-os kapcsolóberendezés magkomponenseire szakosodott. Termékeinket széles körben használják alállomásokban, megújuló energiákban, ipari áramelosztásban és vasúti rendszerekben. A középfeszültségű gyűrűs főegység két alapvető eleme kulcsfontosságú az ipari üzemek és a modern intelligens hálózatok rugalmas elektromos infrastruktúrájának kiépítéséhez.
A modern középfeszültségű áramelosztó rendszerekben a vákuum-megszakítók és a leválasztó kapcsolók két alapvető elem, amelyek biztosítják az üzembiztonságot és a rendszer megbízhatóságát.
A Cotenele ezeket az alapelemeket több 110 kV-os alállomáshoz, szélerőműhöz és fotovoltaikus projekthez szállította, ahol a stabil kapcsolási teljesítmény és a hibavédelem kritikus fontosságú.
Bár mindkét eszközt középfeszültségű kapcsolóberendezésekbe és gyűrűs főegységekbe (RMU) szerelik be, alapvetően eltérő, de egymást kiegészítő szerepeket töltenek be:
Vákuum megszakító:Felelős a hibavédelemért
Leválasztó kapcsoló:Felelős a biztonságos szigetelésért és karbantartásért
A 11KV-os középfeszültségű kapcsolóberendezés vákuum-megszakító leválasztó kapcsolója a biztonságos, szabályozható és könnyen karbantartható áramelosztó rendszer sarokkövét alkotja.
Termékmodell
| KD | V | 12 | D | 1250 | 25 |
| Vállalat kód |
Vákuumos megszakító Működési mechanizmus | Névleges feszültség |
Földelés típusa | Névleges jelenlegi |
Névleges Rövid idejű ellenállási áram |
Mi az a vákuum-megszakító?
A vákuumos megszakító egy elektromos kapcsolóberendezés, amely vákuumot használ ívoltó közegként az áram megszakításához.
Működési elv:Hiba esetén a zárt vákuummegszakító belsejében lévő rögzített és mozgatható érintkezők elválanak. Ez a művelet ionizált fémgőzből álló ívet hoz létre. Szinte teljesen vákuum környezetben azonban egyetlen gáz sem képes fenntartani az ív égését. A fémgőz gyorsan újra lecsapódik az érintkezési felületen, szinte azonnal kioltva az ívet. Ezzel a folyamattal gyorsan elkülöníthetők a hibák, és a lehető legnagyobb mértékben minimalizálható az energiaveszteség.
Főbb komponensek:Magja a Vákuummegszakító, amely az érintkezőknek ad helyet. Az Arc Shield védi a kamrát a fémgőz szennyeződésétől. Egy működtető mechanizmus (rugós, mágneses vagy motoros) hajtja meg a mozgó érintkezőt a kezelőrudakon keresztül, míg a szigetelő ház támaszt és dielektromos szilárdságot biztosít.
Mi az a szakaszolókapcsoló?
A szakaszolókapcsoló a középfeszültségű kapcsoló- vagy gyűrűs főegység elektromos alkatrésze a modern villamosenergia-rendszerben. Ennek a kapcsolóberendezésnek az a fő funkciója, hogy zárt helyzetben a normál terhelési áramot hordozza. Nyitott helyzetben megbízható leválasztási távolságot biztosít az áramkörön dolgozó személyzet biztonsága érdekében.
Funkcionalitás:Normál terhelési áramok biztonságos létrehozására és megszakítására tervezték, de nem elsősorban a nagy hibaáramok (rövidzárlatok) megszakítására szolgál. A leválasztó kapcsoló bizonyos korlátozott ideig képes ellenállni a rövidzárlati áramnak, amíg a felfelé irányuló védelmi alkatrész a rendellenes helyzetekben el nem hárítja a hibát.
Típusok:
Légszigetelt:Ez a típusú leválasztó kapcsoló transzformátorok, kábelek és motorok kapcsolására alkalmas áramelosztó hálózatokban.
Gázszigetelt:Az ilyen típusú leválasztó kapcsolók általában SF6 vagy SF6 mentes technológiát használnak, jellemzői: kompakt helyigény és nagy teljesítmény, ideális fémzáras kapcsolóberendezésekhez és korlátozott helyű alkalmazásokhoz.

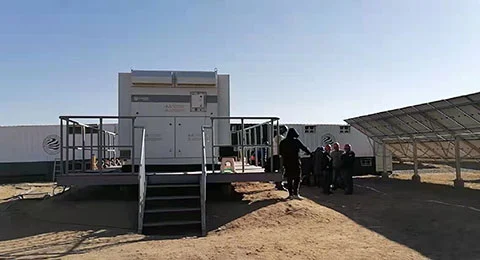

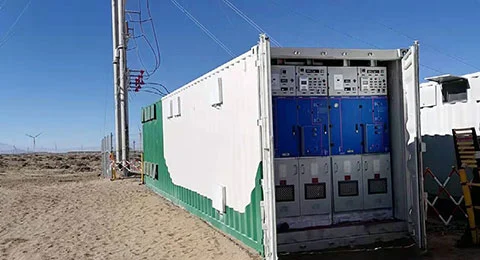

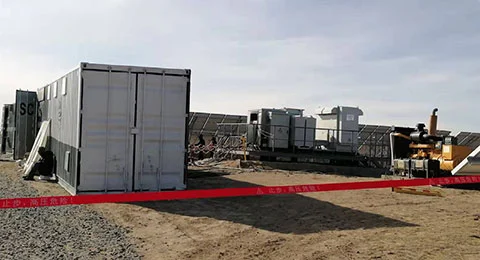

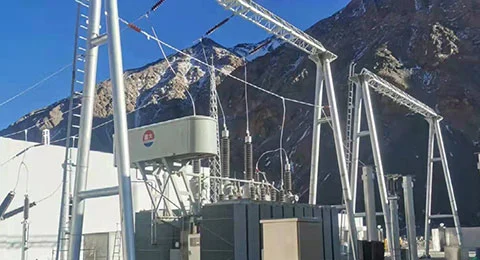

Alkalmazási forgatókönyvek
Olyan projektekben szerzett tapasztalattal, mint:
110 kV-os alállomások
Tengeri szélenergia projektek
1600MW-os fotovoltaikus bázisok
Vasúti infrastruktúra (Sichuan-Tibet Railway)
A 11KV-os középfeszültségű kapcsolóberendezés vákuum-megszakító leválasztó kapcsolóját széles körben alkalmazzák:
1. Erőmű alállomások
Transzformátorok és betáplálók védelme
A rács stabilitásának biztosítása
2. Megújuló energia
Gyakori váltás kezelése
A teljesítmény-ingadozások kezelése
3. Ipari villamosenergia-rendszerek
Acélgyárak, bányászat, petrolkémiai
Nagy terhelésű berendezések védelme
4. Vasút és infrastruktúra
Stabil vontatási tápegység
Magas megbízhatósági követelmények
5. Kereskedelmi és önkormányzati rendszerek
Kórházak, adatközpontok, metrórendszerek
Műszaki paraméterek
| SN | Tartalom | Egység | Műszaki Poraméter |
| 1 | Főáramkör ellenállása | uΩ | ≤60 |
| 2 | Utazás felett | mm | 2-3 |
| 3 | Távolság a nyitott kapcsolatok között | mm | 8-10 |
| 4 | Kapcsolattartó visszapattanásának időtartama a zárási műveletnél | ms | ≤2 |
| 5 | Átlagos nyitási sebesség | m/s | 1-1.6 |
| 6 | Átlagos zárási sebesség | m/s | 0,6-1,2 |
| 7 | Az érintkezőnyitás egyidejűségén kívül | ms | ≤2 |
| 8 | Az érintkezés zárásának egyidejűségén kívül | ms | ≤2 |

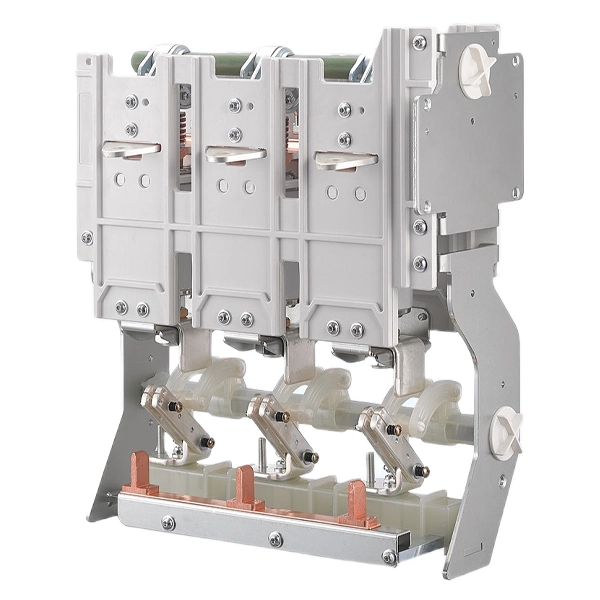

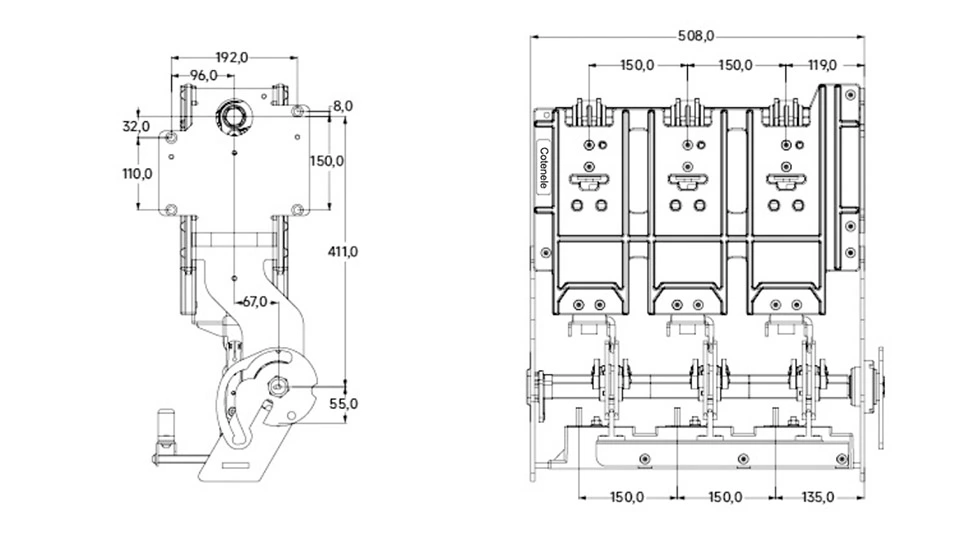

Megjelenés és méret
Miért válassza a Cotenele-t?
1. Valódi gyártási képesség
30 000 ㎡ gyártóbázis Yueqingben
Fókuszban a 12 kV–40,5 kV kapcsolóberendezések alkatrészei
2. Bizonyított mérnöki tapasztalat
Szél-, napenergia-, vasúti és tengerentúli bányászati projektekhez szállítják
Ellenőrzött teljesítmény zord környezetben
3. Tanúsított minőségbiztosítási rendszer
ISO9001 / ISO14001 / ISO45001
A nemzeti laboratóriumok típusvizsgálati jelentései
4. Folyamatos K+F
3 generációs RHSV környezetvédelmi kapcsolóberendezés technológia
Többféle szabadalmaztatott kivitel
5. Zöld és jövőorientált
SF6-mentes megoldások
"Green Factory" és "Green Supply Chain" minősítések
GYIK
1. Mi a feladata a vákuum-megszakítónak a 11 kV-os kapcsolóberendezésben?
A vákuum-megszakító (VCB) felelős az elektromos rendszer védelméért azáltal, hogy automatikusan megszakítja a hibaáramokat, például rövidzárlatokat és túlterheléseket.
Gyors hibaelhárítást biztosít és megakadályozza a 11 kV-os elosztó hálózatok berendezéseinek károsodását.
2. Mi a fő különbség a VCB és a Disconnector között?
A vákuum-megszakító egy védőberendezés, amelyet súlyos hibaáramok (például rövidzárlati áramok) automatikus megszakítására használnak. A szakaszolókapcsoló egy olyan kapcsolóeszköz, amelyet normál terhelési áramok biztonságos létrehozására és megszakítására terveztek, és látható szigetelési pontot biztosítanak a biztonság érdekében; nem tudja megbízhatóan megszakítani a hibaáramokat.
3. Miért tervezték környezetbarát vákuum-megszakítókat?
A kén-hexafluorid gázszigetelésű megszakítók technológiáitól eltérően a vákuum-megszakítók nem használnak üvegházhatású gázokat az ívek oltására. Egyszerű vákuum elven működnek, környezetbarátak és megfelelnek a környezetbarátabb energiamegoldásokat hirdető szabályozási követelményeknek világszerte.
4. A szakaszolókapcsolók karbantartást igényelnek?
Igen, de a szint típustól függ. A légszigetelt szakaszolókapcsolók rendszeres ellenőrzést és érintkezőtisztítást igényelhetnek. A gázszigetelt anyagok (például a kén-hexafluorid) jellemzően „tartósan tömítettek”, és nem igényelnek gyakori karbantartást. A Kotner ezt a kétféle terméket kínálja a különböző felhasználási igények kielégítésére.
5. Használható 11KV-os középfeszültségű kapcsolóberendezés vákuum-megszakító leválasztó kapcsolója védelemként?
A szabványos kapcsolómegszakítók nem képesek megszakítani a hibaáramot. De ha biztosítékokkal együtt használják (például kapcsolóbiztosíték-kombinációs eszközökben), a leválasztó kapcsolók védelmi funkciót is elláthatnak. A biztosíték megszakítja a hibaáramot, majd a szakaszolók leválasztják az áramkört.
6. Hogyan támogatják a VCB-k a megújuló energia növekedését?
Ha a nap- és szélenergia-rendszerek teljesítményében jelentős ingadozások tapasztalhatók, és gyakori kapcsolást igényelnek, a VCB-k alkalmasak ezekre az alkalmazásokra, mert teljesítménycsökkenés nélkül képesek kezelni a gyakori kapcsolási műveleteket és gyors hibaelhárítási képességet biztosítanak, így biztosítható a hálózat stabilitása.

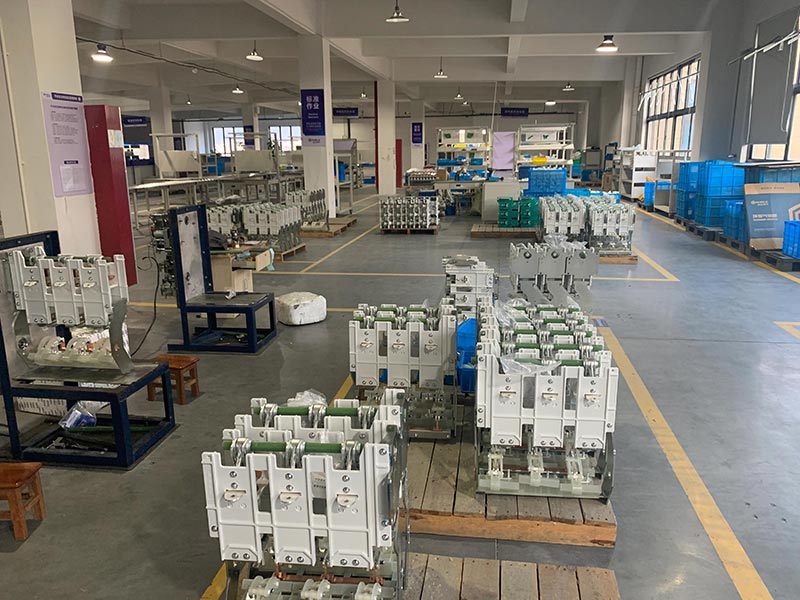

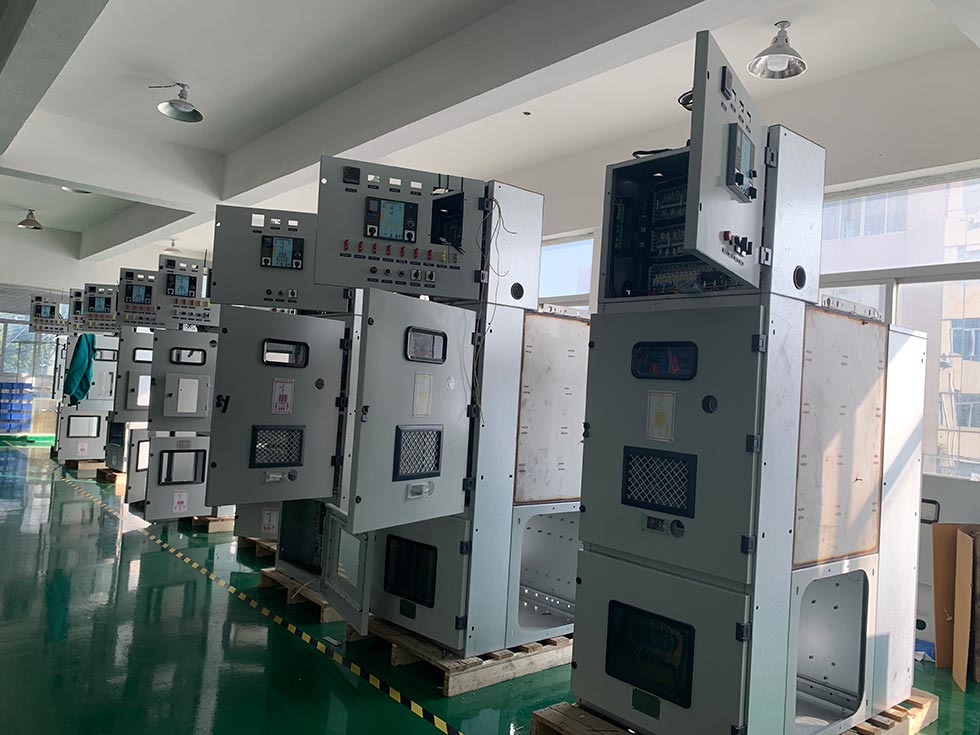

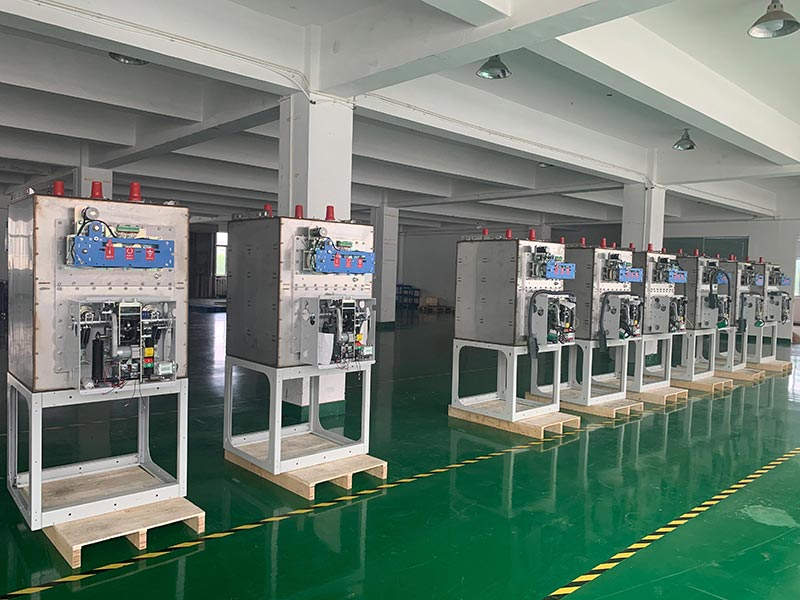

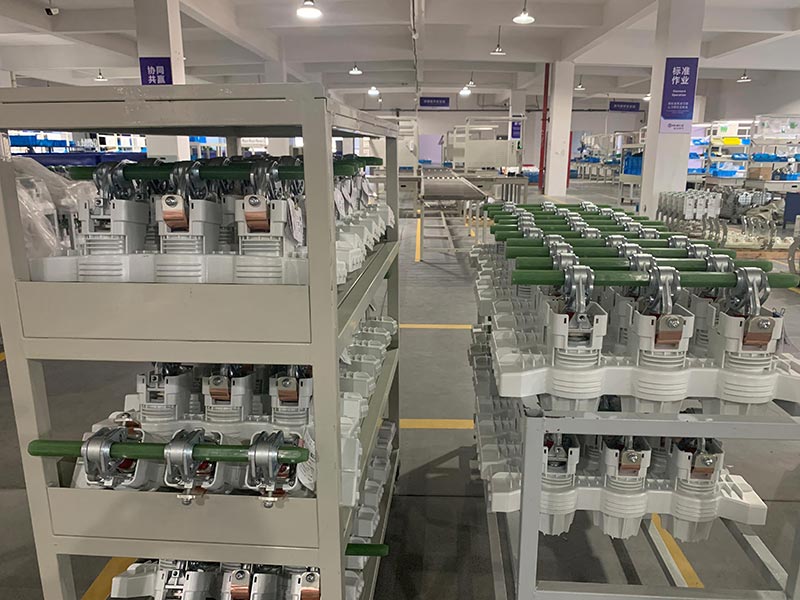

Produkciós Műhely

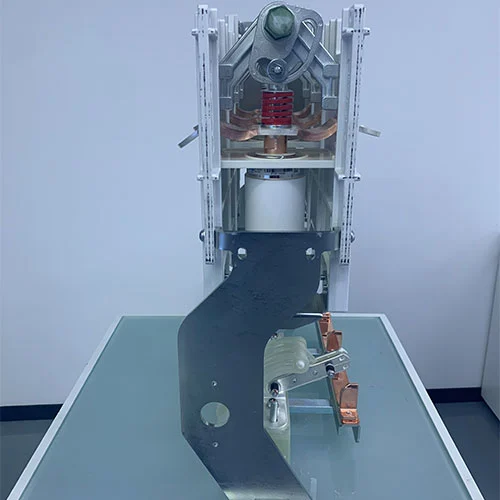

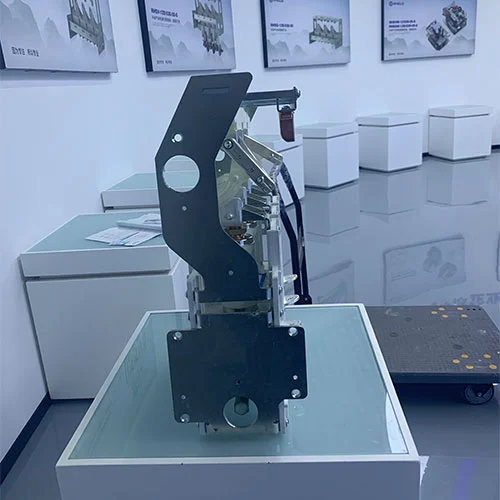

Termékek bemutatója
