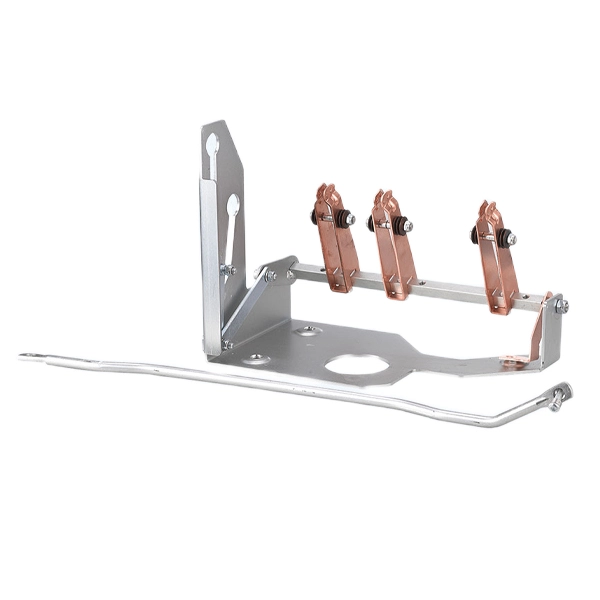

11KV középfeszültségű beltéri földelőkapcsoló RMU-hoz

A Ring Main Unit (RMU) létfontosságú áramellátási berendezés a végfelhasználók megbízható és folyamatos áramellátásának biztosításához a modern áramelosztó hálózatokban. A földelőkapcsolókat általában a másodlagos elosztó alállomások RMU-iba szerelik be.

Az RMU-k kompakt méretűek és többfunkciós jellemzőkkel rendelkeznek, a személyzet és a berendezések biztonsága a gyűrűs főegységek karbantartását igényli, és ha hibás állapotban vannak, a legfontosabb. A 11KV-os középfeszültségű beltéri földelőkapcsoló az RMU-hoz specifikus, de kritikus alkatrész. A földelő kapcsoló felépítése ugyan egyszerű, de a biztonságos üzemeltetési eljárások sarokköve, amely ellenőrizhető és biztonságos kapcsolatot tud biztosítani az elektromos áramkör feszültségmentes részei és a föld között.

Modell és jelentések

Mi az a földelő kapcsoló?

Az RMU 11KV-os középfeszültségű beltéri földelőkapcsolója egy mechanikus kapcsoló, amelyet általában a kapcsolóberendezés-egység középfeszültségű alkatrészébe integrálnak, például egy RMU-ba, környezetbarát kapcsolóberendezésbe és gázszigetelt kapcsolóberendezésbe. Elsődleges célja, hogy az áramkör egy meghatározott részét – például kábelelvezetőt vagy gyűjtősínt – közvetlenül a földhöz csatlakoztassa. A földelőkapcsoló eltér a vákuum-megszakítótól vagy a terhelésmegszakítótól, a földelőkapcsolót nem arra tervezték, hogy normál körülmények között megszakítsa a terhelési áramot vagy a hibaáramot. Ehelyett egy biztonsági berendezés, amely csak azután működik, hogy az áramkört az elsődleges kapcsolókészülék feszültségmentesítette. Látható és pozitív jelzést ad arról, hogy a hálózat alsó szakasza földelve van, így a technikusok biztonságosan dolgozhatnak rajta.

Hogyan működik ez a termék?

Az RMU 11 kV-os középfeszültségű beltéri földelőkapcsolója alacsony impedanciájú földelési útvonal létrehozásával biztonságos karbantartást és rendszervédelmet biztosít. Működése három fő szakaszból áll:

1. Mechanikai működés:A földelő kapcsoló külső mechanizmuson keresztül működik, általában kézi fogantyúkkal vagy elektromos eszközökkel a távvezérléshez. Ez a mechanizmus mozgó érintkezőket hajt a rögzített érintkezők halmaza felé. A működés általában "make-proof" típusú, ami azt jelenti, hogy a kapcsolónak megvan a mechanikai szilárdsága ahhoz, hogy hiba esetén hiba esetén zárjon, bár hiba esetén nem nyithat ki.

2. A talajút kialakítása:Amikor a mozgó érintkezők illeszkednek a rögzített érintkezőkhöz, folytonos fémpályát hoznak létre. Ennek az útnak az egyik vége a nagyfeszültségű vezetékhez csatlakozik (például a kábelvéghez). A másik vége szilárdan rögzítve van az RMU földelő rúdjához, amely viszont az állomás földelőhálózatához kapcsolódik. Ez hatékonyan rövidre zárja a fázisvezetőket a földdel.

3. Biztonsági reteszelés:Működésének alapvető szempontja a szigorú mechanikus reteszelés (az "öt-megelőzés" logikájának része). Ezek a reteszelések megakadályozzák a földelőkapcsoló zárását, miközben a főkapcsoló (terhelés-megszakító kapcsoló vagy megszakító) zárt helyzetben van, és fordítva, megakadályozzák a főkapcsoló zárását, miközben a földelőkapcsoló be van kapcsolva. Ez megakadályozza a katasztrofális "dead-short" hibákat.

Milyen funkciói vannak ennek a terméknek?

Az RMU 11 kV-os középfeszültségű beltéri földelőkapcsolója fontos biztonsági és működési funkciókat biztosít:

1. Személyi biztonság

Leföldeli a lefelé irányuló kábeleket és gyűjtősíneket, így biztosítva a potenciális munkakörnyezetet.

Megvédi a karbantartó személyzetet a váratlan elektromos körülményektől, mint például a fordított tápellátás, az indukált feszültség, a villámcsapás vagy a maradék töltés.

2. Maradék töltés disszipáció

A középfeszültségű kábelek kapacitív energiát tárolnak.

A kapcsoló szabályozott kisülési utat biztosít az áramellátásról való leválasztás után, kiküszöbölve az áramütés veszélyét.

3. Állapotjelzés és ellenőrzés

Világos vizuális jelzést biztosít az RMU panelen.

A feszültségjelenlét-jelzőkkel kombinálva a technikusok működés előtt ellenőrizhetik az áramkör biztonságát.

4. A kábelteszt engedélyezése

Biztonságosan megkönnyíti az elektromos teszteket, például a szigetelési ellenállást vagy a VLF-tesztet.

A tesztelés után a kapcsoló biztonságosan kisüti a kábelkapacitásból felhalmozott tesztfeszültséget.

Hogyan tovább?

1. Földelőkapcsoló leválasztása:Illessze be a kezelőkart a földelőkapcsoló működtető furatába, és a leválasztáshoz fordítsa el a fordított csapot.

2. A terheléskapcsoló működési nyílásán belül forgassa el az óramutató járásával megegyező irányba (elektromos működtetéshez nyomja meg a zárógombot) a kapcsoló bezárásához.

3. Ha ventilátor alakú érintkezőket használ, az alsó földelőkapcsoló földelő érintkezőit az 1., 4. és 6. pozícióban kell összeszerelni.

4. Ha rézrudat használ az átfedéshez, az alsó földelőkapcsoló földelő érintkezőit a 2., 3. és 5. pozícióban kell összeszerelni.

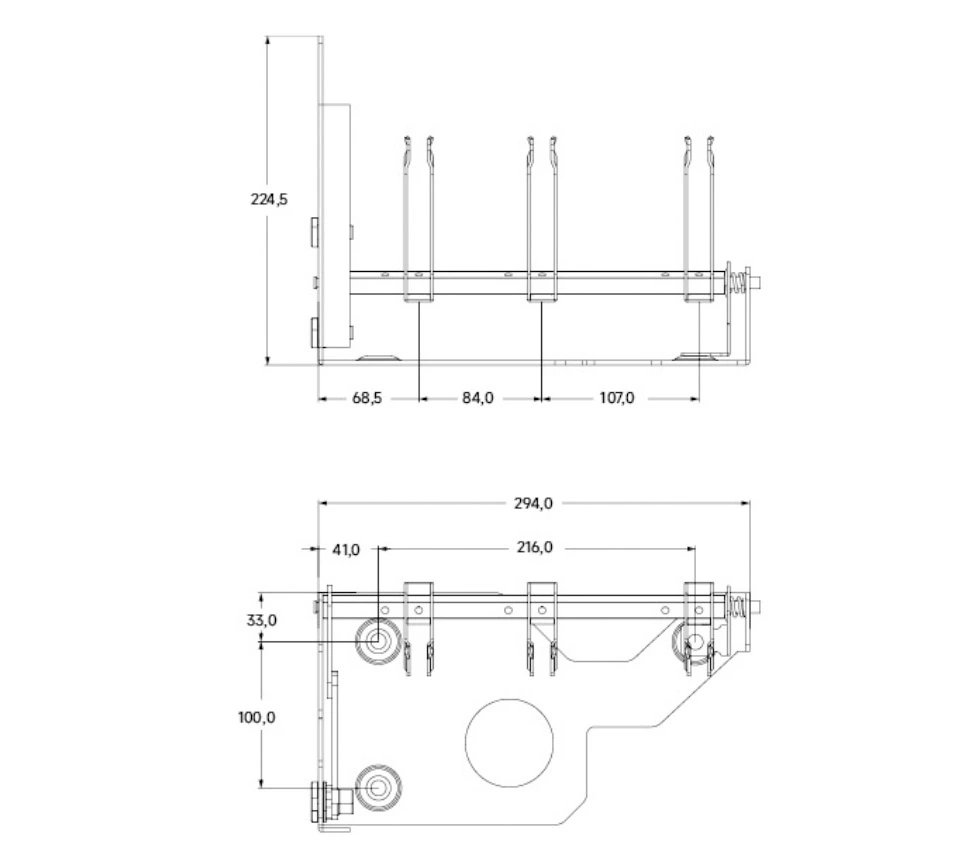

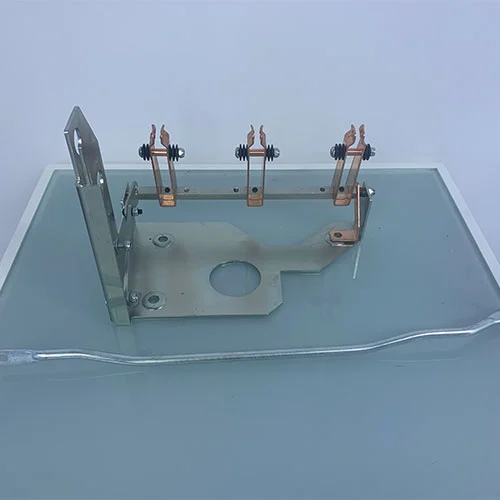

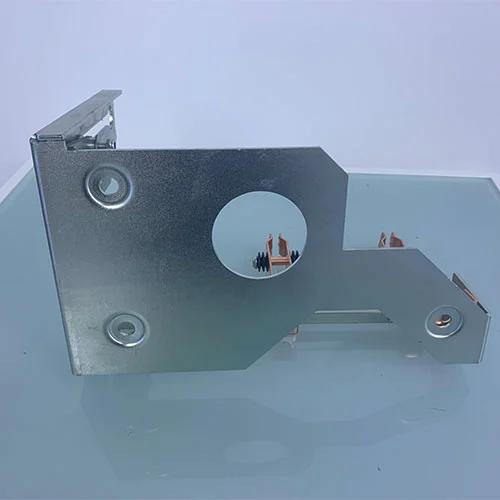

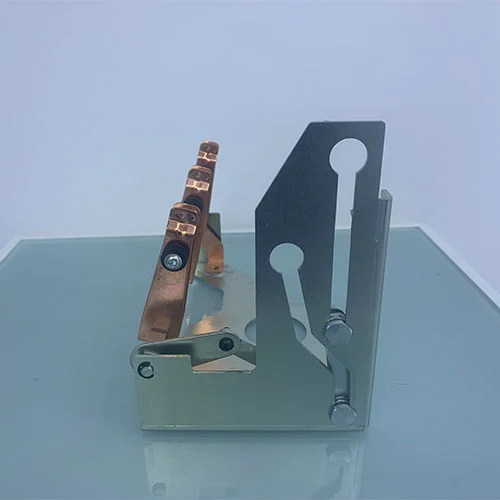

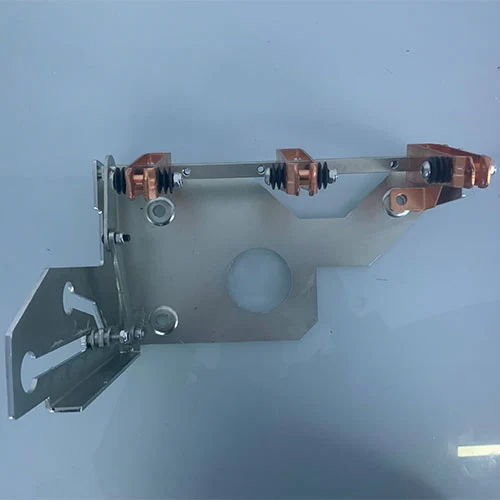

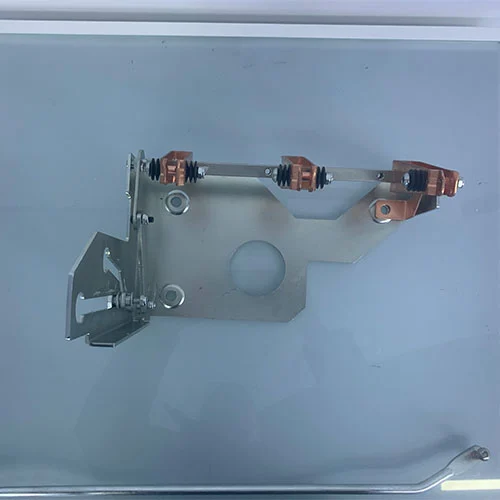

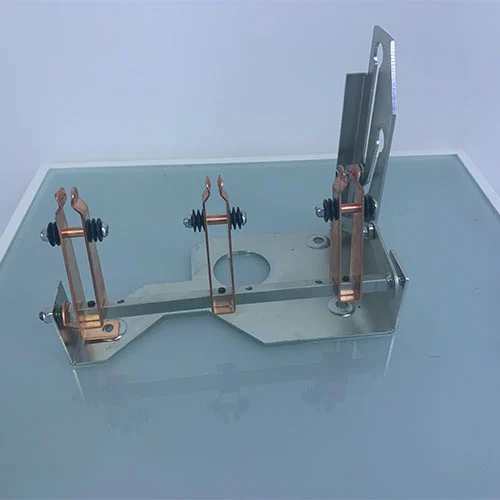

Megjelenés és méret

Miért válassza a Cotenele-t?

1. Kínai gyártó, elfogadható árak, megbízható minőség.

2. A széleskörű tapasztalat, az alapvető alkatrészek független kutatás-fejlesztése biztosítja az RMU hatékony és biztonságos működését.

3. Átfogó értékesítés utáni és műszaki támogatás, telepítési útmutatás és helyszíni üzembe helyezés az ügyfelek számára.

4. Környezetbarát és energiatakarékos termékek, amelyek megfelelnek a modern zöldáram követelményeinek.
