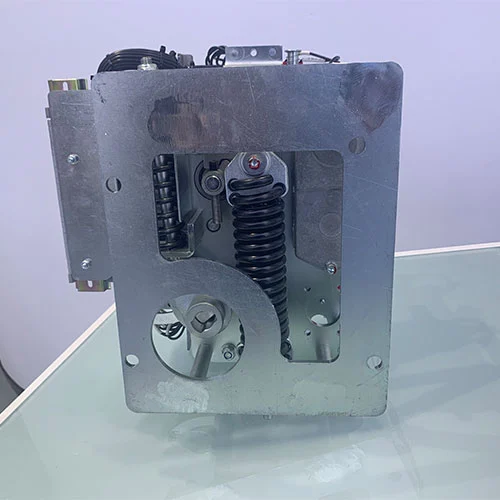

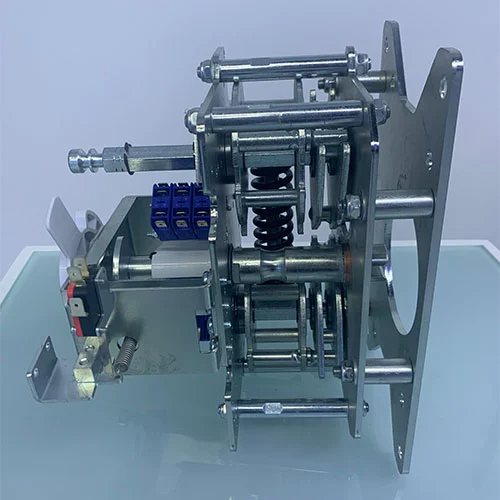

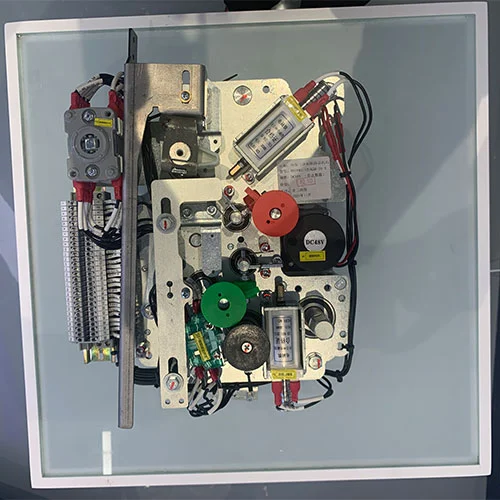

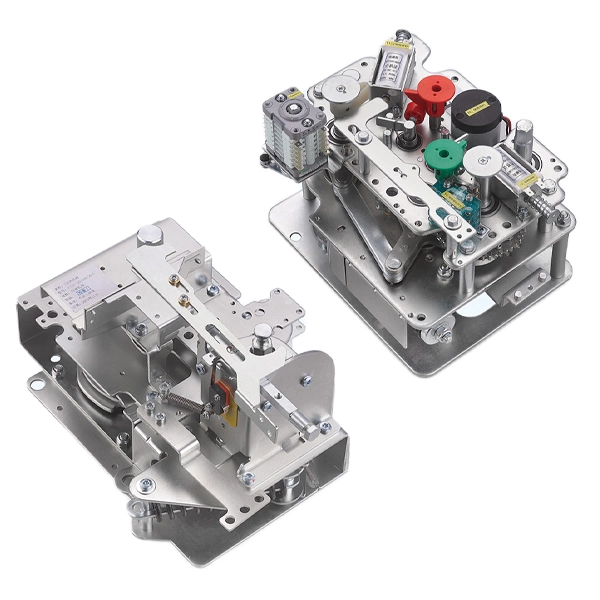

11KV közepes feszültségű megszakító leválasztó mechanizmus
A Cotenele a State Grid Corporation of China egyik fő partnere, termékeink, mint például a középfeszültségű gyűrűs főegységek és a környezetbarát kapcsolóberendezések, széles körben népszerűek középfeszültségű áramelosztási projektjeikben. A KDVM-12/630-20-S sorozatú 11KV-os középfeszültségű megszakító leválasztó mechanizmus a Cotenele által gyártott megfelelő megszakítóberendezések és -megszakítók működéséhez megfelelő áramkörök. újratölthető középfeszültségű gyűrűs főegységek. Ez a termék megfelel a vonatkozó szabványok és előírások követelményeinek, mint például a GB1984-2014 "Nagyfeszültségű AC áramköri megszakítók" és a GB/T1985-2023 "Nagyfeszültségű AC szakaszolók és földelő kapcsolók".
A gyűrűs főegységeket (RMU) széles körben használják középfeszültségű áramelosztó hálózatok, például városi villamosenergia-hálózatok, ipari parkok és kereskedelmi komplexumok megbízható áramellátására. A Contenele Company régóta elkötelezett az ilyen típusú középfeszültségű gyűrűs főegységek és a környezetbarát kapcsolóberendezések magkomponenseinek kutatása és fejlesztése mellett.
A 11KV-os középfeszültségű megszakító leválasztó mechanizmus az RMU és a környezetbarát kapcsoló- vagy gázszigetelt kapcsolóberendezések alapvető elemei. Az általunk gyártott működtető mechanizmusok évek óta nagy dicséretet kapnak ügyfeleinktől. Ezek a működési mechanizmusok két típusra oszthatók: kézi és elektromos vezérlési modellek alapján, ez biztosítja a rugalmas, biztonságos és hatékony áramelosztást.
Modell és jelentés
| KD | VM | 40.5 | 630 | 20 | S |
| Vállalat kód |
Vákuumos megszakító működési mechanizmusa | Névleges feszültség |
Névleges jelenlegi |
Névleges Rövid idejű ellenállási áram | Felső szigetelő |
A működési mechanizmus meghatározása
A 11KV-os középfeszültségű megszakító leválasztó mechanizmus a középfeszültségű kapcsolóberendezések teljesítmény-végrehajtó egysége. Ez egy mechanikus alkatrész, amely biztosítja a kapcsolóberendezések, például terheléskapcsolók, megszakítók és szakaszolók főérintkezőinek nyitásához és zárásához szükséges energiát.
Négy fő részből áll, beleértve az energiatároló alkatrészeket (általában rugókat), a sebességváltó-összekötőket, a reteszelőrendszereket és a segédérintkezőket.
A működtető mechanizmus a kézi erőt vagy az elektromos energiát irányított mechanikus mozgássá alakítja, így biztosítható a középfeszültségű kapcsolók pontos és gyors működése. A működtető mechanizmusok gyakran rugós energiatárolókkal rendelkeznek, amelyek akár manuálisan, kezelőkarokkal, akár elektromosan, motorokon keresztül tölthetők, ami lehetővé teszi mind a helyi, mind a távvezérlést.
Alkalmazási kör
A 11KV-os középfeszültségű megszakító leválasztó mechanizmust széles körben használják különféle típusú középfeszültségű kapcsolóberendezésekben és RMU-kban:
Ring főegységek
A működési mechanizmus az RMU központi eleme, amelyet gyakran a vákuum-megszakító vagy szakaszoló működésének vezérlésére használnak. A megszakító működési mechanizmusa és a leválasztó kapcsoló működési mechanizmusa általában kombinálva van egy kompakt RMU-ban.
Gázszigetelt kapcsolóberendezés
A gázzal töltött panelek általában SF6 gázt használnak a szigeteléshez és az ívoltáshoz, amihez zárt működési mechanizmusok szükségesek.
Környezetbarát kapcsolóberendezés
Új generációs környezetbarát panelek, amelyek szilárd szigetelést vagy környezetbarát gázokat használnak az SF6 helyett, mint például a szilárd szigetelésű kapcsolóberendezések és a környezetbarát kapcsolóberendezések speciális működési mechanizmusokkal.
Fix típusú fémházas kapcsolóberendezés
Mint például a HXGN sorozatú kapcsolóberendezések, amelyeket széles körben használnak a vidéki és városi villamosenergia-elosztó rendszerben és az elektromos hálózat fejlesztésében.
Ezek a működési mechanizmusok különböző környezetekben megbízhatóan alkalmazhatók, -40°C és +40°C között, IP3X védettségi fokozatig, amely biztosítja a por és víz behatolása elleni védelmet.
A működési mechanizmusok osztályozása
A gyűrűs főegység működési mechanizmusát általában az általa kiszolgált funkcionális egységek szerint osztályozzák. Minden egységtípusnak megvannak a sajátos jellemzői és alkalmazási területei.
C-Unit (terheléskapcsoló egység)
A C-egység terhelésmegszakító kapcsolóval van felszerelve, amely jellemzően egyrugós energiatároló mechanizmust használ a normál terhelési áram melletti záráshoz és nyitáshoz. Bejövő egységként szolgál, vezérli a fő tápegységet, belépve az áramelosztóba. A C-típusú mechanizmus független működési tengelyt tartalmaz a terheléskapcsoló számára, és felszerelhető motoros működtetéssel a távvezérléshez.
V-egység (megszakító egység)
A V-egység egy vákuum-megszakító mechanizmust tartalmaz, amely húzórugó-energia-tárolást használ a záráshoz és nyomórugó-energia-tárolást a nyitáshoz. Ez a mechanizmus nagy megszakítóképességet biztosít a rövidzárlati áramok számára, és szivattyúzásgátló funkciót is tartalmaz, hogy megakadályozza a boszorkány megtapadását. A V-egységeket bejövő és kimenő alkalmazásokhoz egyaránt használják, ahol fokozott védelemre és gyakori működésre van szükség.
G-Unit (leválasztó/földelés kapcsoló mechanizmus)
A G-egység a szakaszoló és a földelő kapcsoló mechanizmusára utal, amely a nyomórugó-középpontra kioldó elvét alkalmazza. Látható szigetelőréseket biztosít a karbantartás biztonsága érdekében, és jellemzően a főkapcsolóval van összekapcsolva. A mechanizmus külön működési tengelypozíciókkal rendelkezik a szakaszolóhoz (jobb oldal) és a földelő kapcsolóhoz (bal oldal), egyértelmű mechanikai jelzéssel.
F-egység (terhelésmegszakító kapcsoló-biztosíték kombinált egység)
Az F-egység a terhelés megszakító kapcsoló mechanizmusát biztosítékvédelemmel kombinálja, jellemzően kettős rugós mechanizmussal (A-típus), ahol az egyik rugó a zárásra, a másik pedig a nyitásra szolgál. Amikor egy biztosíték kiolvad, a kapcsolója beindítja a mechanizmust, hogy mindhárom fázist egyszerre nyitja meg, megakadályozva az egyfázisú működést. Ez az egység a szabványos kimenő tápegység a transzformátor védelmére.
Bejövő mechanizmus
A bejövő mechanizmus az elosztórendszer árambemeneténél lévő működtető eszköz, amelyet jellemzően C-egységként (terheléskapcsoló) vagy V-egységként (megszakító) valósítanak meg a követelményektől függően. Ez szabályozza a teljes kapcsolóberendezés teljes áramellátását, és megbízhatóan kell kezelnie a teljes terhelési áramot.
Kimenő mechanizmus
A kimenő mechanizmus vezérli és védi az egyes elosztó áramköröket, amelyeket jellemzően F-egységként (terheléskapcsoló-biztosíték-kombináció) valósítanak meg a transzformátoradagolókhoz, vagy V-egységként a nagyobb kapacitásigényekhez. Szelektíven ki kell kapcsolnia a lefelé irányuló hibáknál, miközben fenntartja az egészséges áramkörök ellátását.

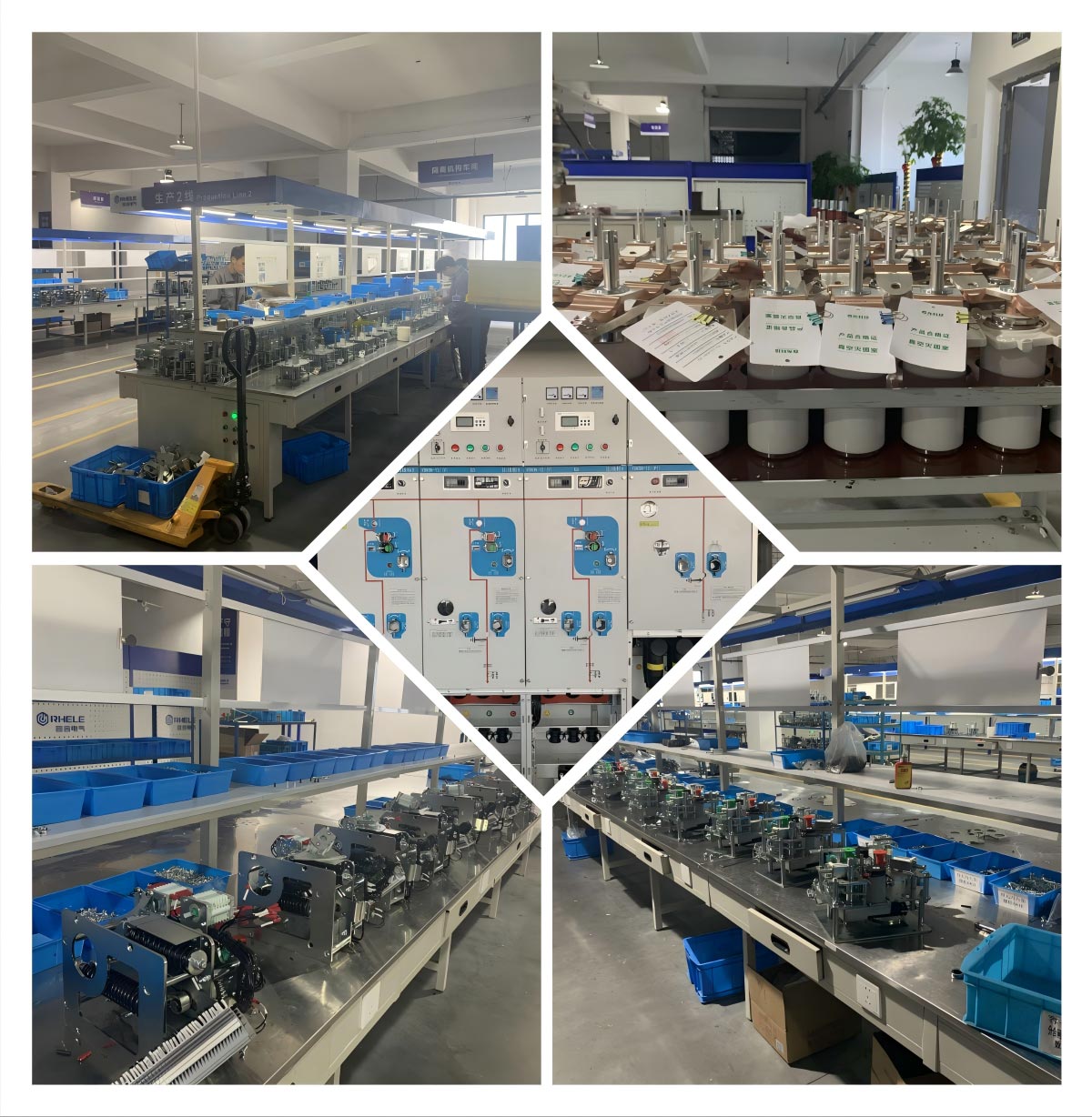

Produkciós Műhely

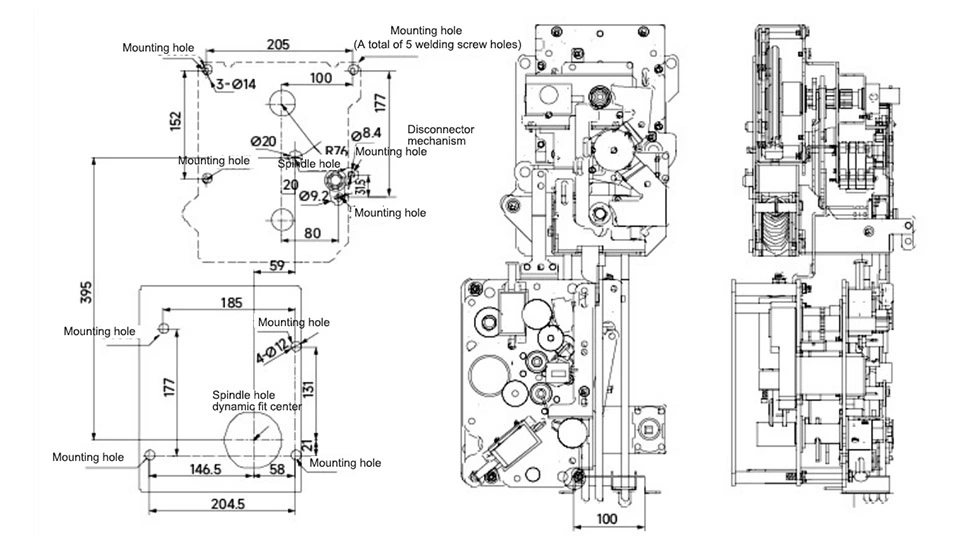

Megjelenés és méretek

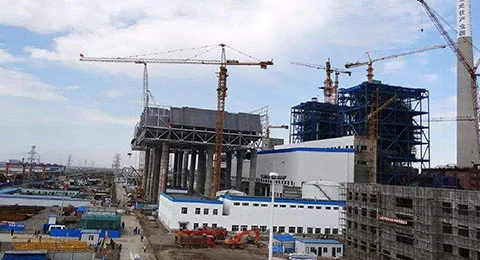

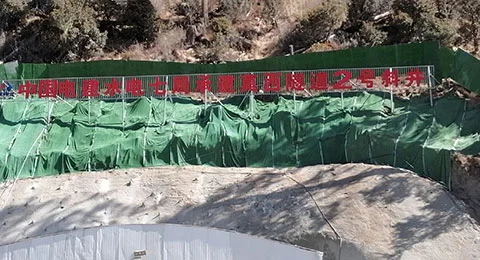

Valódi projektélmény
A Cotenele termékeket több nagyszabású energia- és energiaprojektben alkalmazták, többek között:

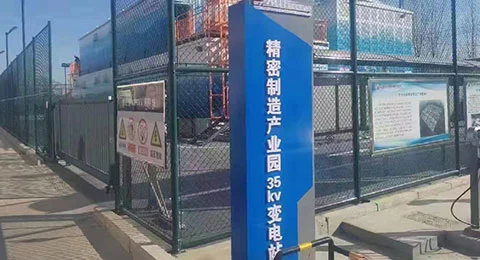

110kV-os alállomások és 35kV-os gázszigetelt kapcsolóberendezések
Tengeri szélenergia projektek (China Resources Power)

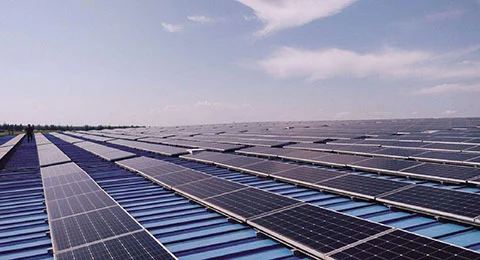

1600 MW-os fotovoltaikus bázisprojektek Qinghaiban
Vasúti infrastrukturális projektek (China Railway / PowerChina)

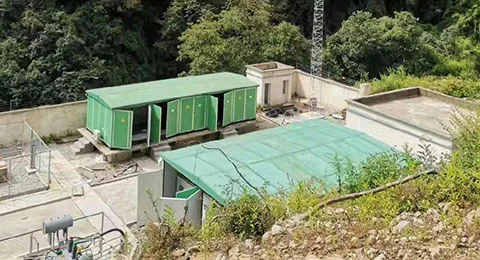

Tengerentúli bányászati energiarendszerek (tádzsikisztáni aranybánya projekt)
GYIK
1. Mi a 11 kV-os középfeszültségű megszakító leválasztó mechanizmusa?
A középfeszültségű kapcsolóberendezések központi kezelőegysége, amely a megszakítók, terhelésmegszakítók és szakaszolókapcsolók nyitásáért és zárásáért felelős. A kézi vagy elektromos energiát precíz mechanikus mozgássá alakítja, biztonságos és megbízható működést biztosítva normál és hiba esetén.
2. Milyen szabványoknak felel meg ez a mechanizmus?
GB1984-2014: Nagyfeszültségű váltakozó áramú megszakítók
GB/T1985-2023: Nagyfeszültségű váltakozó áramú szakaszolók és földelő kapcsolók
ISO9001, ISO14001 és ISO45001 tanúsítvánnyal rendelkező rendszerek szerint gyártva.
3. Milyen támogatást nyújt a Cotenele a vásárlóknak?
Műszaki adatlapok és rajzok
Telepítési útmutató
OEM testreszabás és márkaépítés
Tömeges megrendelés esetén gyors szállítás
Alkalmas EPC vállalkozóknak, kapcsolóberendezés-gyártóknak és globális forgalmazóknak.
