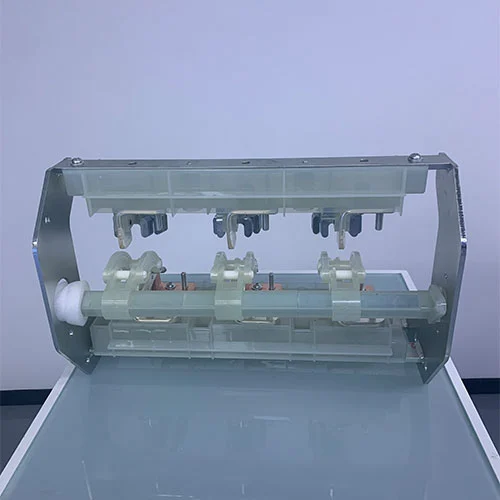

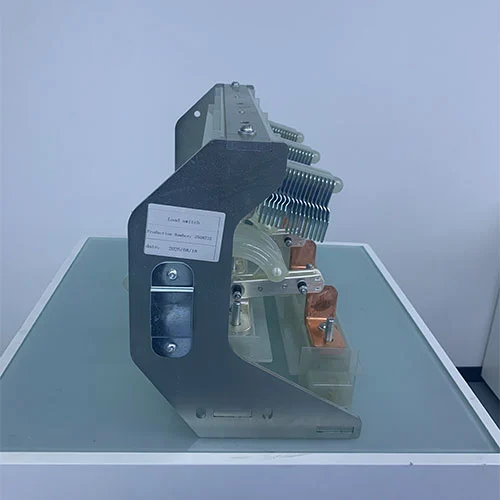

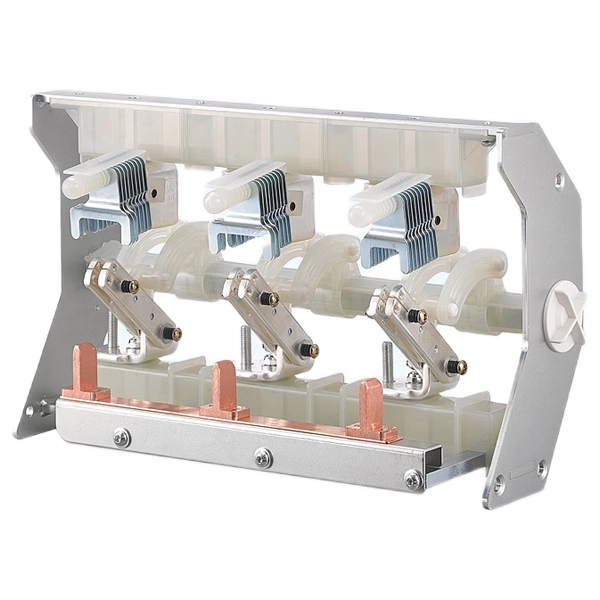

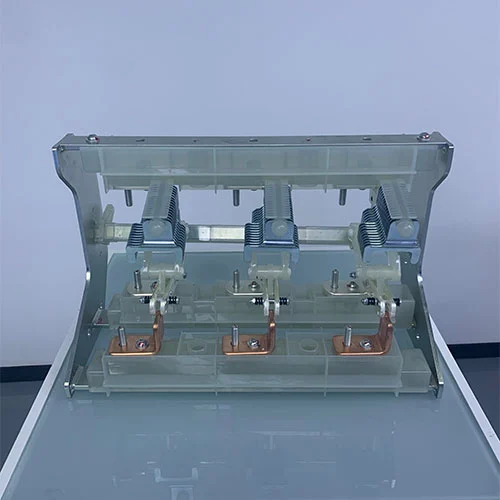

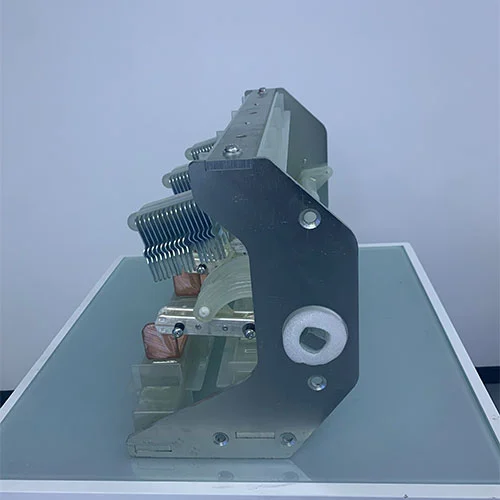

11KV terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez
A KDK-12D/800-20 sorozatú 11KV-os terhelésmegszakító kapcsoló közepes feszültségű gyűrűs főegységhez a Cotenele cég fontos termékei, ezek a terhelésmegszakító kapcsolók megfelelnek a vonatkozó szabványok és előírások követelményeinek, mint például a GB3804-2017 "3,6 kV ~ 40,5 kV magas feszültségű váltóáramú feszültség kapcsoló" - GB10 terhelés 6926. Kapcsolók – egy biztosítékkal kombinált készülék”, valamint GB/T1985-2023 „Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók”. A főáramkör rövid távú ellenállási áramának meg kell felelnie a 20 kA (4 s) és 25 kA (3 s) értéknek, és a terheléskapcsoló mechanikai élettartamának 5000-szeresnek kell lennie. A földelőkapcsoló rövid távú ellenállási árama eléri a 20 kA-t (4s), a mechanikai élettartama pedig 3000-szeres.
A 11 kV-os terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez az elektromos energia áramlásának biztonságos szabályozására tervezett alapelem. A szakaszoló és a megszakító között található, ideális C típusú terhelésmegszakító gyűrűs hálózatokhoz, és használható középfeszültségű biztosítékokkal F típusú gyűrűs hálózatokban a megbízható védelem és működés érdekében.
Ez a kapcsoló 6 kV és 40,5 kV közötti rendszereket támogat, és alkalmas ipari, kommunális, megújuló energiaforrások és kereskedelmi elosztó hálózatokhoz.
Modell és jelentések
| KD | K | 12 | D | 800 | 20 |
| Vállalat kód |
Terhelésmegszakító kapcsoló | Névleges feszültség |
Földelés típusa | Névleges jelenlegi |
Névleges Rövid idejű ellenállási áram |
Termék alkalmazások
A középfeszültségű gyűrűs főegység 11KV-os terhelésmegszakítója a gyűrűs főegységek központi eleme. Ezeket az egységeket, mint például a HXGN15-12, HXGN15-40.5 széles körben alkalmazzák a másodlagos áramelosztó rendszerekben. A gyűrűs főegység elsődleges alkalmazásai a következők:
Transzformátor védelem:Elosztó transzformátorok (jellemzően 1250/1600 kVA-ig) kapcsolása és védelme kompakt, gazdaságos módon.
Kábelhurok kapcsolás:Hozzon létre és kezeljen egy körkörös hálózati kapcsolatot, amely leválasztja a kábelszakaszokat a karbantartáshoz anélkül, hogy megszakítaná a teljes hurok áramellátását.
Ipari és kereskedelmi áramközpontok:Fő kapcsolási és védelmi pontként szolgál gyárak, lakóparkok és kereskedelmi épületek árambejárataihoz.
Termékjellemzők
A terhelésmegszakító kapcsolókat különböző tervezési és funkcionális jellemzők határozzák meg:
Terhelési áramkezelés
Dedikált ívoltó rendszerrel rendelkezik (amely lehet levegő, gáz, vákuum vagy SF6 alapú), amely lehetővé teszi a normál terhelési áramok és meghatározott túlterhelési áramok biztonságos zárását és nyitását.
A rövidzárlati megszakító kapacitás hiánya
Eredetileg úgy tervezték, hogy ne szakítsa meg a rövidzárlati hibaáramokat. Ezt a kritikus funkciót egy hozzá tartozó biztosíték biztosítja.
Látható törési szigetelés
A terhelésmegszakító konstrukciója nyitott helyzetben látható és egyértelmű szigetelési résszel rendelkezik, amely biztosíthatja az alsó körön dolgozó karbantartó személyzet biztonságát.
Változatos ívoltó közegek
A különböző környezeti követelmények és teljesítményigények kielégítése érdekében a terhelésmegszakító kapcsoló különféle technológiát biztosít, mint levegő vagy puffer típus, amely sűrített levegőt használ az ív és vákuum eloltására, amely vákuummegszakítót alkalmaz a kiváló ívoltás érdekében egy zárt kamrában.
SF6 gáztípus
Kén-hexafluorid gázt használ a kiváló szigetelő és ívoltó tulajdonságok érdekében.
Kompakt és integrált kialakítás:Szerkezete kis helyigényt tesz lehetővé, különösen, ha biztosítékokkal kombinálják egyetlen funkcionális egységgé az RMU-házban.
A termék előnyei
A középfeszültségű gyűrűs főegységekben (RMS) a terhelésmegszakítókat jellemzően biztosítékokkal kombinálva alkalmazzák. Ebben a tipikus alkalmazásban a 11 kV-os terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez jelentős előnyöket kínál a megszakítókkal szemben:
Jelentős gazdasági hatékonyság
A "terheléskapcsoló + biztosíték" kombináció rendkívül költséghatékony megoldás a szabványos elosztótranszformátorok védelmére, gyártási és telepítési költségük lényegesen alacsonyabb, mint egy megszakító alapú RMU-é, és jelentős megtakarítást jelenthet a projekt költségvetésében anélkül, hogy az alapvető funkcionalitást veszélyeztetné.
Kiváló védelmi jellemzők
A beavatkozás sebessége kritikus fontosságú a transzformátor belső meghibásodásának, például a tartály szakadásának megelőzéséhez. A középfeszültségű biztosíték az első 10 ezredmásodpercben képes megszüntetni a hibát, ami gyakran gyorsabb, mint a megszakító működési ideje (általában körülbelül 60 ms). Ez a reakciósebesség megnövelte a transzformátor védelmét. Ezenkívül a terhelésmegszakító kapcsoló és a biztosíték ezen kombinációja leegyszerűsíti a koordinációt a gyűrűs hálózatokban, és a megszakítók általi koordináció megvalósítása kihívást jelenthet.
Műszaki paraméterek
| SN | Tartalom | Egység | Műszaki Poraméter |
| 1 | Névleges frekvencia | HZ | 50 |
| 2 | Névleges áram | A | 800 |
| 3 | Névleges rövid idő és áram | KA | 20/25 |
| 4 | Névleges rövidzárlati időtartam | S | 4 |
| 5 | Névleges rövidzárlati áram | KA | 50 |

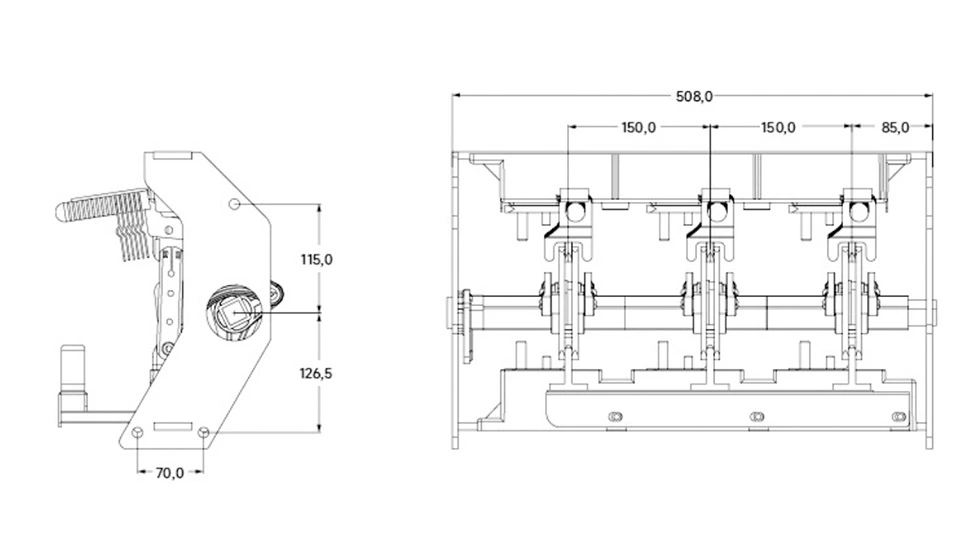

Megjelenés és méret
GYIK
1. kérdés: Mi az a 11 kV-os terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez?
V: A 11 kV-os terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez egy magkapcsoló eszköz egy középfeszültségű áramelosztó rendszerben. Áramterhelések biztonságos csatlakoztatására vagy leválasztására szolgál, és általában a Ring Main Unit (RMU) belsejébe szerelik. Egy egyszerű szakaszoló és egy összetett megszakító között helyezkedik el, ellenáll a normál terheléseknek és túlterhelési áramoknak, de nem tudja közvetlenül megszakítani a rövidzárlati hibaáramokat. A rövidzárlat elleni védelmet általában biztosítékokkal vagy megszakítókkal érik el.
Q2: Mi a szokásos szállítási idő?
V: Ez a rendelés konkrét mennyiségétől függ, általában 15 munkanapon belül. Ha sürgős megrendelése, megbeszélhetjük.
Q3: Milyen fizetési módot hajlandó elfogadni?
V: Szokásos fizetési módunk 30%-os előleg, a fennmaradó 70%-ot teljes egészében kiszállítás előtt fizetjük. Általában EXW módszer alapján árajánlatot adunk. Ha egyéb igényei vannak, akkor is tudunk kommunikálni.
4. kérdés: Garantálni tudja, hogy az áruk nem sérülnek meg a hosszú távú tengeri szállítás során?
V: Általában professzionális csomagolást használunk az „ütésállóság” és a „biztonsági háló” biztosítására szállítási biztosítás biztosítására.
A csomagolásról: Minden rakományunkat "tengerre méltó export szabványos csomagolásba" csomagoljuk, ezek a csomagolási módszerek, például vastagított hab/buborékoszlop használata a csomagolódobozban, kiváló minőségű, export minőségű hullámkarton dobozok/fa polcok/raklapok a csomagon kívül. Ezek a csomagolási módszerek hosszú távú tesztelésen és gyakorlati szállítási ellenőrzésen estek át, és hatékonyan megbirkóznak a normál ütésekkel, a halmozási nyomással és a nedves környezettel a tengeri szállítás során.
Biztosítással kapcsolatban: Bár csomagolásunk a lehető legnagyobb mértékben csökkentheti a sérülés kockázatát, a hosszú nemzetközi szállítási lánc miatt vannak előre nem látható tényezők (például szélsőséges időjárás, durva kezelés stb.). Az áruk 100%-os védelme érdekében erősen javasoljuk, hogy kössön teherszállítási biztosítást, vagy mi eljárhatunk az Ön nevében. A szállításból eredő kár bekövetkeztével a biztosítási okmányok alapján igényelhet kártérítést a biztosítótól, ami jelenleg a nemzetközi kereskedelemben a legelterjedtebb gyakorlat.
Műhelyünk
Értékesítés utáni szolgáltatási kötelezettségvállalásunk
1. Technikai támogatás és ingyenes képzés
Távoli online videós útmutatást és ingyenes képzést biztosítunk műszaki személyzetének. A működés első évében minden karbantartás ingyenes. Egy év elteltével továbbra is elérhetőek a fizetett karbantartási szolgáltatások.
2. Gyors válasz
Az Ön kérései fontosak számunkra. Egy órán belül e-mailben vagy telefonon válaszolunk, hogy az Ön igényeit azonnal kielégítsük.
3. Egész életen át tartó konzultáció
Folyamatos konzultációs szolgáltatásokat kínálunk berendezése élettartama alatt. Csapatunk mindig készen áll minden kérdésére válaszolni.
Termékek bemutatója
