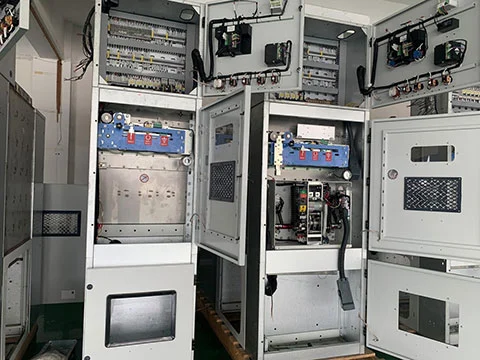

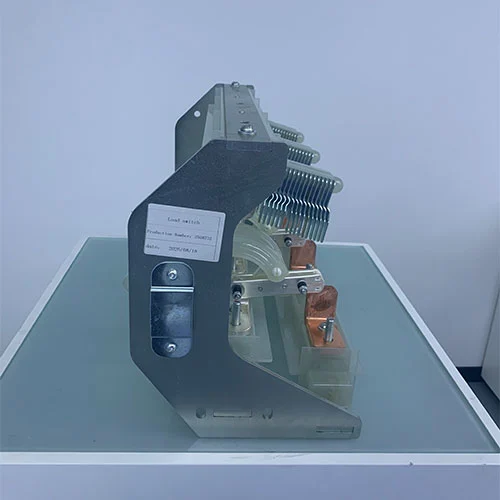

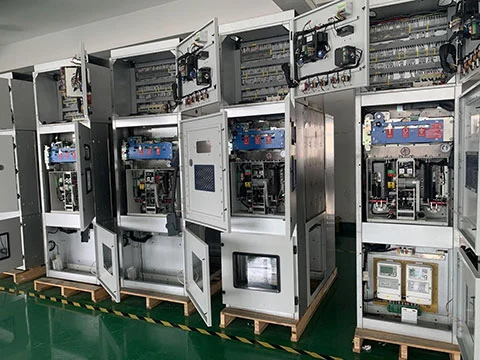

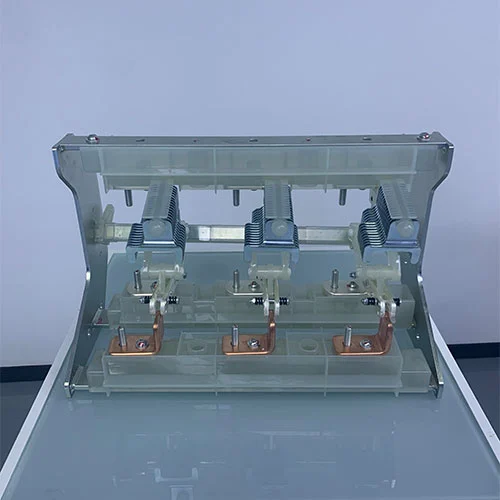

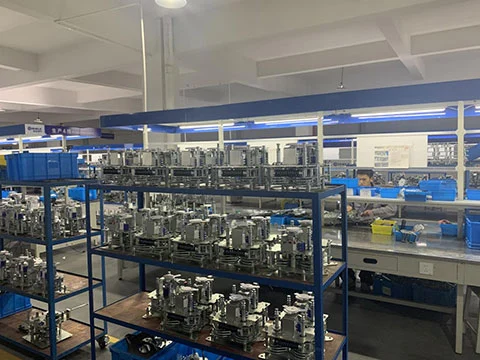

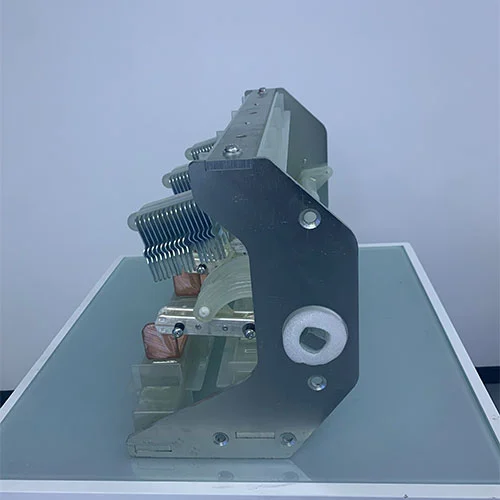

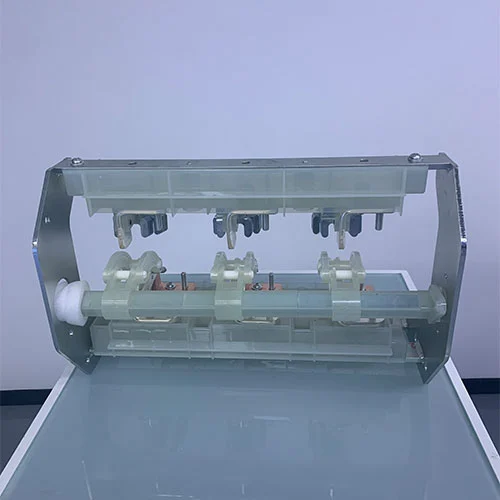

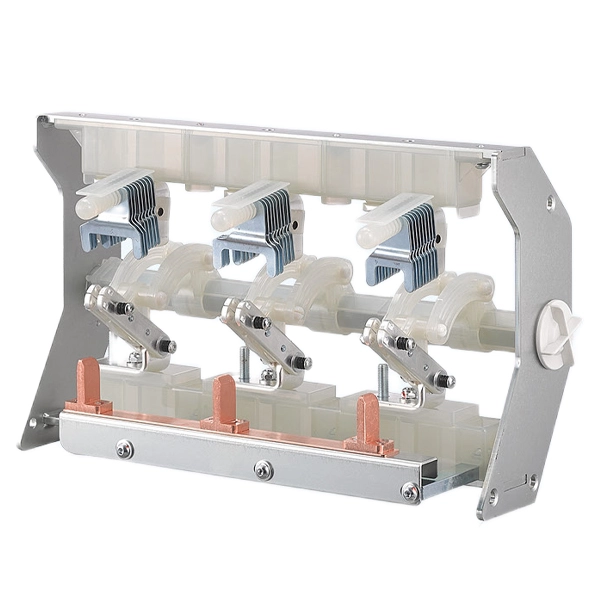

11KV középfeszültségű gyűrűs főegység terheléskapcsoló

A 11 kV-os középfeszültségű gyűrűs főegység terheléskapcsolója a névleges áramkapcsoló vezérlésére használt gyűrűs hálózati egység központi eleme. A Cotenele rendkívül megbízható terheléskapcsolókat és gyűrűs hálózati egység megoldásokat kínál.

Rövid idejű ellenállási áram: Főáramkör rövid idejű ellenállási árama 20 kA-ig (4 s), 25 kA (3 s); földelő kapcsoló rövid idejű ellenállásáram 20kA (4s).

Mechanikai élettartam: terheléskapcsoló 5000 művelet, földelő kapcsoló 3000 művelet.

Szabvány megfelelőség: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modell és jelentés

Mi az a terhelésmegszakító kapcsoló?

Ez egy mechanikus kapcsolóberendezés, amelyet általában gyűrűs főegységbe vagy gázszigetelt kapcsolóműbe szerelnek, és normál áramköri körülmények között képes elektromos áramot létrehozni, szállítani és megszakítani. Ez magában foglalja a terhelési áramok, terhelés nélküli állapotok vagy kis induktív áramok (például transzformátor feszültség alá helyezése) közötti működést.

A terhelésmegszakító kapcsoló különbözik a szakaszolótól, általában az áram áramlásának megszakításával járó elektromos feszültség kezelésére használják, amikor a rendszer normálisan működik. ívoltó rendszerrel van felszerelve az érintkezők terhelés alatti szétválásakor keletkező elektromos ív biztonságos kioltására. Az általános ívoltási módszerek közé tartozik a vákuummegszakítás, az SF6 gázmerítés vagy a levegősűrítés (puffer típusú).

A terhelésmegszakító kapcsoló fő funkciói és szerepei

A terhelésmegszakító kapcsoló legfontosabb funkciója a működésvezérlő bot, nem pedig a hibavédelem. Alapvető funkciói a következők:

Kapcsoló terhelési áram:A terhelésmegszakító kapcsoló alapvető funkciója a normál üzemi áramukat biztonságosan továbbító áramkörök csatlakoztatása és leválasztása. hogy a kezelők áram alá helyezzék vagy feszültségmentesítsék az elektromos hálózat egyes szakaszait, például transzformátorokat vagy kábelgyűrűket a rutin karbantartás vagy újrakonfigurálás céljából.

Jelenlegi szállítás:A terhelésmegszakító kapcsoló folyamatosan képes a névleges áramot továbbítani túlmelegedés nélkül, amikor zárva van, így biztosítva a hatékony energiaátvitelt az RMU-n keresztül.

Ellenálló hibák:A terhelésmegszakító kapcsolónak elég robusztusnak kell lennie ahhoz, hogy elviselje a rajta átfolyó hibaáram hatalmas elektromágneses és termikus igénybevételét, amíg egy felfelé irányuló védelmi berendezés (például biztosíték vagy megszakító) ki nem küszöböli a hibát, mivel nem tudja megszakítani a rövidzárlati hibát, amit "hiba készítés" képességnek neveznek.

Elszigetelés biztosítása:Sok terheléskapcsolót úgy terveztek, hogy látható vagy megbízható szigetelési pontot biztosítson, biztosítva, hogy a későbbi berendezések biztonságosan le legyenek választva az áramforrásról a karbantartás során.

Hol használható ez a termék?

A 11KV-os középfeszültségű gyűrűs főegység terheléskapcsolója a gyűrűs főegységek munkalovai, és széles körben használják középfeszültségű elosztó hálózatokban (általában 24 kV-ig vagy 40,5 kV-ig).

Transzformátorvédelem (biztosítékokkal):A terhelésmegszakító kapcsolót gyakran kombinálják középfeszültségű biztosítékokkal az F-egység gyűrűs főegységében az elosztótranszformátorok védelme érdekében. A terhelésmegszakító kapcsoló kezeli a normál működési áramkört, míg a biztosíték fogantyúja megszakítja a hibaáramot.

Kábel kapcsolás:A terhelésmegszakító kapcsoló zárt hurkú hálózatokat hoz létre a be- és kigyűrűs tápkábeleken keresztül.

Kompatibilitás a modern szigeteléssel:

SF6 szigetelt RMU-k:A kén-hexafluorid gázzal szigetelt gyűrűs főegységekben általában a terhelésmegszakító kapcsolókat használják. Az SF6 kiváló szigetelési teljesítménnyel rendelkezik, és segít az ív kioltásában, amelynek jellemzői a kompakt méret és a zárt ház.

Környezetbarát RMU-k:Az SF6-kibocsátás csökkentésére irányuló törekvésnek köszönhetően a terheléskapcsolókat ma már sikeresen „zöld” vagy környezetbarát módon alkalmazzák, alternatív szigetelő közegek, például száraz levegő, nitrogén vagy fluor-nitril keverékek használatával. A modern kialakítások optimalizálják az érintkezési szerkezetet, hogy megbízható ívkioltást biztosítsanak ezekben a környezetbarát gázokban.

Terhelés megszakító kapcsoló VS vákuum megszakítók VS szakaszolók

Az összes terhelésmegszakító, vákuum-megszakító és szakaszoló az RMU, valamint a környezetbarát kapcsoló- és gázszigetelt kapcsolóberendezések alapvető alkotóelemei, de funkcióik és felépítésük tekintetében sok különbség van e három alkatrész között:

A 11KV-os középfeszültségű gyűrűs főegység terheléskapcsolója az elsődleges eszköz a gyűrűs főegységen belüli energiaáramlás rutinszabályozására. Kritikus képességet kínál a feszültség alatti áramkörök biztonságos kezelésére, miközben megtartja a modern, zárt házakhoz megfelelő kompakt formát, akár hagyományos SF6 gázt használnak, akár új, környezetbarát alternatívákat. Funkciója eltér a tisztán biztonsági szakaszolótól és a védőáramkör-megszakítótól.

Műszaki paraméterek

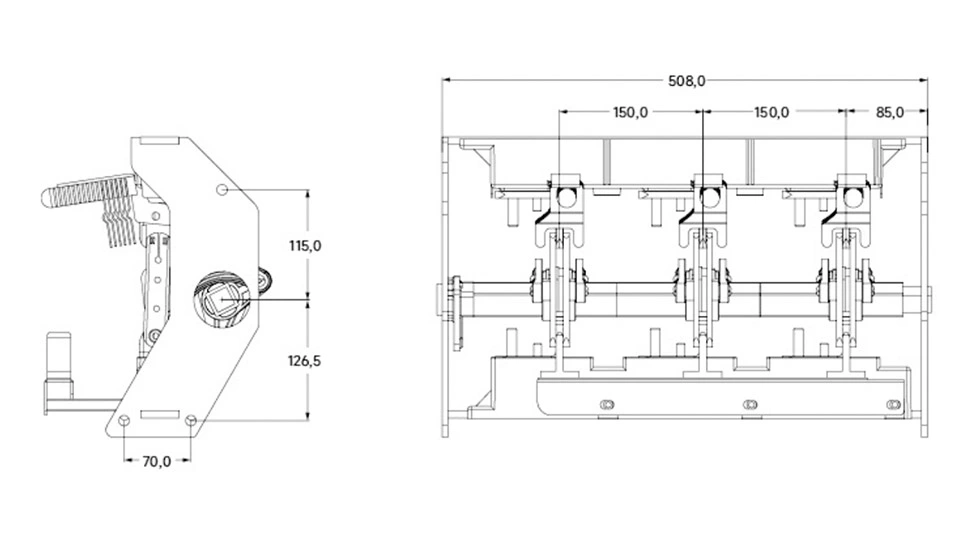

Megjelenés és méret

GYIK

1. kérdés: Mi az a 11 kV-os középfeszültségű gyűrűs főegység terheléskapcsoló?

V: A 11 kV-os középfeszültségű gyűrűs főegység-terheléskapcsoló egy gyűrűs főegységbe (RMU), gázszigetelt kapcsolóberendezésbe (GIS) vagy környezetbarát kapcsolóberendezésbe szerelt mechanikus kapcsolóberendezés. A középfeszültségű áram biztonságos csatlakoztatására és leválasztására szolgál. Normál üzemi körülmények között képes a névleges terhelési áramot hordozni és az áramkört leválasztani, de nagy zárlati áramok közvetlen megszakítására nem alkalmas.

2. kérdés: Mi a különbség a gyűrűs főegység és a fémburkolatú kapcsolóberendezés között? Hogyan válasszunk közülük?

V: A fő különbség a felépítésben és az alkalmazási körben van.
Gyűrűs főegység: kompakt szerkezet és kis méret, a fő belső alkatrészek általában terhelésmegszakító kapcsolók és biztosítékok kombinációját használják. Főleg az elosztóhálózat végén (például lakossági elosztás, kis alállomások) használják, a transzformátorok vezérléséért és védelméért felelősek, különös tekintettel a gyűrűs hálózati tápellátásra és a kábelleágazásra.
Fémburkolatú kapcsolóberendezés: Nagy térfogatú, és általában megszakítókkal van felszerelve, amelyek rendkívül nagy megszakítóképességgel rendelkeznek. Főleg alállomási főáramkörökhöz vagy nagy ipari terhelésekhez használják, nagy kapacitású áramelosztásért és rövidzárlatvédelemért.
Kiválasztási javaslat: 1250 kVA vagy kisebb teljesítményű transzformátorok esetén, vagy olyan helyzetekben, ahol szűkös hely és gyűrűs hálózati tápegység szükséges, használhatja a gyűrűs főegységet. Nagy kapacitású bejövő vezetékekhez vagy kritikus berendezésekhez a fémburkolatú kapcsolóberendezések alkalmasabbak.

3. kérdés: Az SF6 környezetbarát gáz? Vannak most környezetbarát alternatívák?

V: Igen, az SF6 az egyik legerősebb ismert üvegházhatású gáz. A környezetvédelmi követelmények teljesítése érdekében kiforrott, környezetbarát gázszigetelt gyűrűs főegység-termékek már elérhetőek a piacon.
• Alternatívák: A gyűrűs főegységek, amelyek szigetelő közegként száraz levegőt, nitrogént vagy környezetbarát gázkeverékeket használnak.
• Teljesítmény: Ezek a környezetbarát gyűrűs főegységek kompaktságuk és megbízhatóságuk szempontjából nagyon közel állnak az SF6-szigetelt RMU-khoz, és jelentős mértékben segítik a környezetvédelmet. Ha zöld vagy környezetvédelmi tanúsítványt szeretne kapni, válassza a környezetbarát RMU-kat.

4. kérdés: Melyik alkatrészt lehet jobban beszerelni a gyűrűs főegységbe? Terheléskapcsoló és biztosíték kombináció vagy megszakító?

V: Mindkettő rendben van, csak a funkcióik különböznek.
Terhelési kapcsoló-biztosíték kombináció: Transzformátorvédelemre tervezték. A biztosítékok nagy áramkorlátozási képességet, gyors működést és alacsonyabb költséget kínálnak. Hátránya, hogy működés után ki kell cserélni a biztosítékot.
Áramköri megszakító: Nagy kapacitású bejövő/kimenő vonalakhoz vagy nagyon magas ellátási folytonosságot igénylő alkalmazásokhoz. Meghibásodás után alkatrészcsere nélkül visszazárható, de a költség magasabb.
Következtetés: A kombinált egységet jellemzően transzformátorvédelemre választják; megszakítókat választanak a fővonali bejövő/kimenő betáplálókhoz.

Minőségi garancia és értékesítés utáni szolgáltatás

1. Távoli online videós útmutatást és ingyenes speciális műszaki képzést biztosítunk ügyfeleink műszaki személyzete számára. A termék üzembe helyezését követő egy éven belül ingyenes karbantartási szolgáltatásokat kínálunk. Ezt követően a fizetős karbantartási szolgáltatások továbbra is elérhetők azon ügyfelek számára, akik továbbra is támogatást szeretnének kapni.

2. Elkötelezettek vagyunk a hosszú távú, lelkes és átgondolt szolgáltatás nyújtása mellett. Ügyfél kérésére egy órán belül e-mailben vagy telefonon válaszolunk, biztosítva az időben történő kommunikációt és a hatékony ügyintézést.

3. Állandó műszaki konzultációs csatornát hozunk létre ügyfeleink számára. Mindig készek vagyunk professzionális támogatást és megoldást nyújtani a termékhasználattal kapcsolatos problémákra vagy a rendszer működése során felmerülő technikai problémákra.

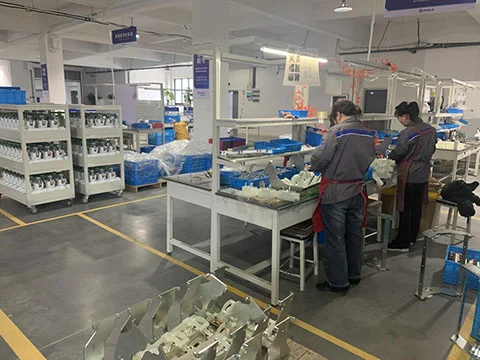

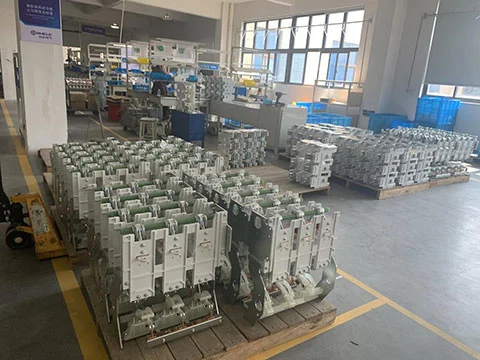

Gyári Műhely
