Kiváló minőségű gyűrűs főegység-gyártó a megbízható áramelosztásért
A gyűrűs főegység egyfajtaközépfeszültségű kapcsolóberendezésekáramelosztó hálózatokban használják. Ez egy kompakt, gyárilag összeszerelt, fémmel zárt kapcsolóberendezés-alkatrészek (például terhelésmegszakító kapcsolók, biztosítékok és gyűjtősínek) készlete, amelyet jellemzően 10 kV és 40,5 kV közötti névleges feszültségszinteken alkalmaznak.
A gyűrűs főegységek a szigetelő közeg alapján gázszigetelt RMU-kra és környezetbarát RMU-kra oszthatók. A gázszigetelt RMU-k jellemzően SF₆-t használnak szigetelő és ívoltó közegként, míg a környezetbarát RMU-k környezetbarát gázokat, például száraz levegőt, N2-t vagy más zöldgáz-keverékeket, valamint vákuum-megszakítási technológiát alkalmaznak. Létezik egyfajta szilárd szigetelésű RMU is, amely általában epoxigyantát használ szigetelőanyagként.
A gyűrűs főegységek a szigetelő közeg alapján gázszigetelt RMU-kra és környezetbarát RMU-kra oszthatók. A gázszigetelt RMU-k jellemzően SF₆-t használnak szigetelő és ívoltó közegként, míg a környezetbarát RMU-k környezetbarát gázokat, például száraz levegőt, N2-t vagy más zöldgáz-keverékeket, valamint vákuum-megszakítási technológiát alkalmaznak. Létezik egyfajta szilárd szigetelésű RMU is, amely általában epoxigyantát használ szigetelőanyagként.
- View as

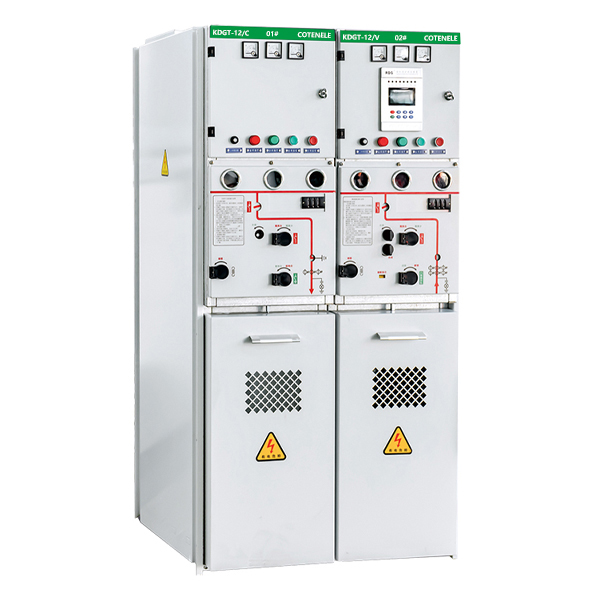

Középfeszültségű tömör szigetelt gyűrűs főegység
A Cotenele évek óta elkötelezett az innováció, valamint az új termékek és technológiák kutatása és fejlesztése mellett, a közepes feszültségű szilárd szigetelt gyűrűs főegység pedig az egyik újonnan kifejlesztett termékünk. A középfeszültségű tömör szigetelt gyűrűs főegység fontos irányt képvisel a középfeszültségű kapcsolóberendezések intelligens és integrált technológiájának fejlődésében. Alapvető előnyei a környezetbarát szigetelőanyagok és a jobb megbízhatóság. Az anyagi és eljárási kihívások folyamatos leküzdése után fokozatosan ideális választássá válik számos kulcsfontosságú alkalmazási forgatókönyvben.

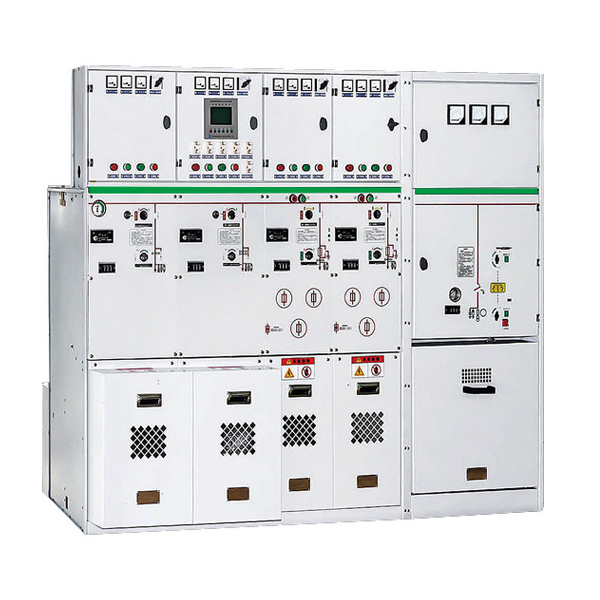

36KV Környezetbarát Ring főegység
Mint fontos RMU gyártó és exportőr Kínában, a Cotenele évek óta nagyszámú 36 KV-os környezetbarát gyűrűs főegységet kínál európai és dél-amerikai elosztórendszerekhez. Ezeket a környezetbarát gázszigetelt gyűrűs főegységeket széles körben használják városi elosztóhálózatokban, ipari és kereskedelmi alkalmazásokban, közlekedési infrastruktúra-építésben és más területeken. Az ilyen típusú SF-ek jelentős jellemzői, hogy a levegőben vagy a főben nincsenek gyűrűk. nitrogén, mint szigetelő gáz, ami előnyös a környezet védelmében.

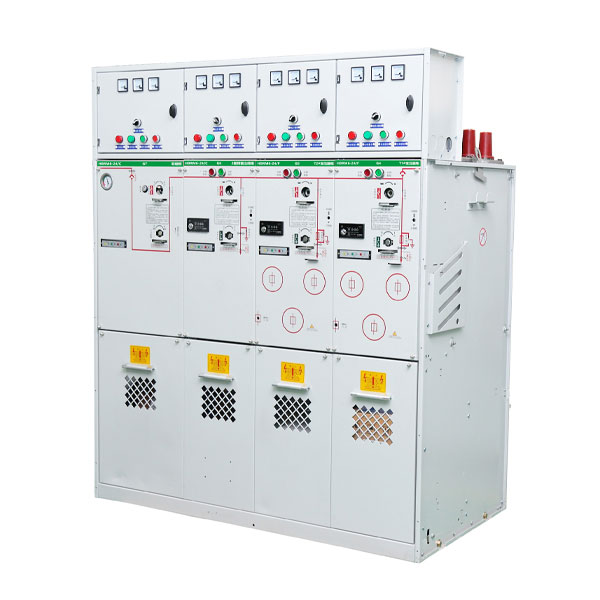

24KV SF6 ingyenes, környezetbarát kapcsolóberendezés
A Cotenele a 24KV SF6 ingyenes környezetbarát kapcsolóberendezések nagy gyártója Kínában. A 24kV-os környezetbarát kapcsolóberendezések legfontosabb jellemzője, hogy ez a középfeszültségű kapcsolóberendezés vagy gyűrűs főegység többé nem használ SF₆-t (kén-hexafluoridot), egy hagyományos üvegházhatású gázt szigetelő közegként. Ehelyett környezetbarát gázokat, például száraz levegőt és nitrogént (N₂) vagy szilárd szigetelőanyagokat használ a szigetelés biztosítására. A 24KV RMU SF6 Free Environmentally Friendly kapcsolóberendezés megfelel a vonatkozó nemzetközi szabványoknak, például az IEC 62271 sorozatnak, az EU F-gáz rendeletnek (EU) 2024/2024/2024/2024. UL/NEMA szabványok.

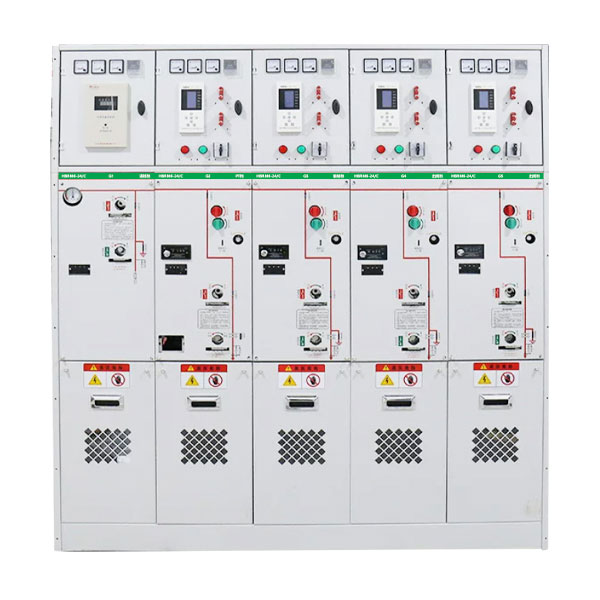

12KV-os környezetbarát gázszigetelt kapcsolóberendezés
A Cotenele egy nagy kapcsolóberendezés-gyártó és -exportőr Kínában, és a 12KV-os környezetbarát gázszigetelt kapcsolóberendezéseink széles körben ismerték el a felhasználókat az európai és dél-amerikai piacokon. Ez a környezetbarát gázszigetelt kapcsolóberendezés alacsony nyomású száraz levegőt és nitrogént és más környezetbarát gázokat használ, mint kis méretű ipari elosztórendszerek, valamint polgári szigetelőhálózatok széles körben használt elosztórendszerei. alállomások, ipari és bányászati vállalati alállomások, városi lakott területek, repülőterek, vasutak és más helyeken.

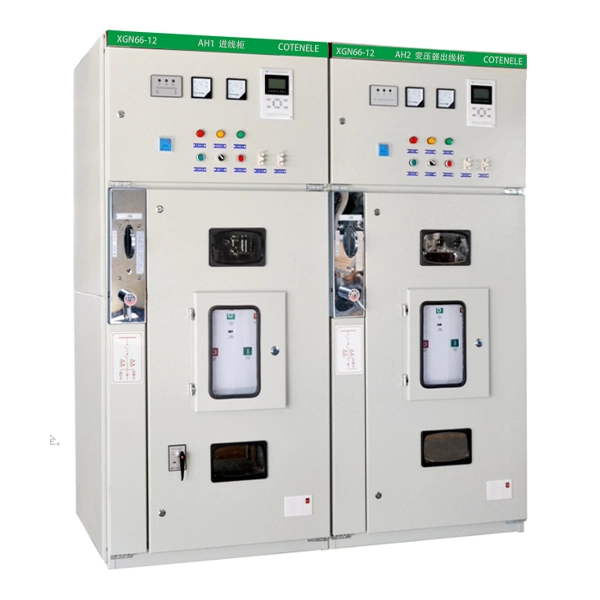

11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezés
A Cotenele a középfeszültségű gyűrűs főegységek és belső magkomponenseik nagy gyártója és szállítója Kínában.Középfeszültségű RMU-jaink főként olyan régiókba exportálva, mint Európa és a Közel-Kelet.Az XGN66-12 sorozatú 11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezés beltéri, fix AC fémházas kapcsolóberendezéshez tervezett.4053. háromfázisú áramellátó rendszerek. Széles körben használják áramelosztásra, áramkör-vezérlésre és védelemre olyan alkalmazásokban, mint például alállomások, ipari üzemek, sokemeletes épületek, lakóközösségek és alátétre szerelt transzformátorok.

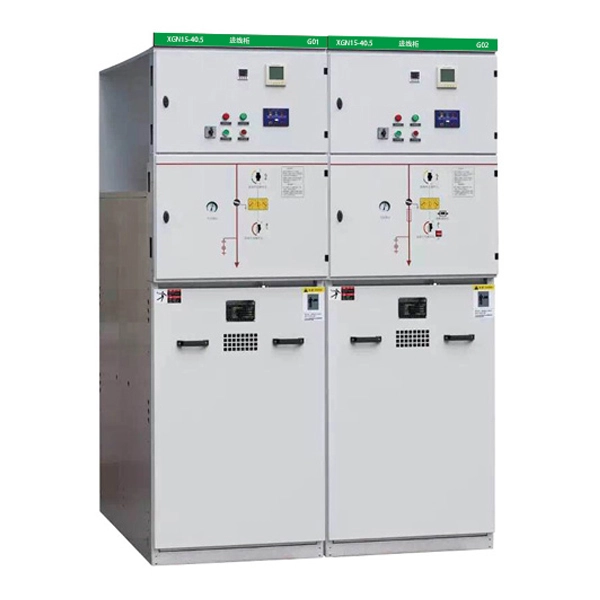

33KV RMU MV gázszigetelt gyűrűs főkapcsolókészülék
A Cotenele a HXGN-40.5 sorozatú 33KV RMU MV gázszigetelt gyűrűs főkapcsolóberendezések egyik fő szállítója a kínai State Grid Corporation számára. Gyűrűs főegységeinket nem csak belföldön értékesítjük, hanem Afrika, Európa és a Közel-Kelet több országába és régiójába is exportálják. A HXGN-40.5 sorozatú 35KV-os középfeszültségű gyűrűs főegység egy 50 Hz-es váltakozó áramú háromfázisú beltéri középfeszültségű elosztó berendezés. Rendelkezik a biztonságos használat jellemzőivel, nem befolyásolja az éghajlat, az egyszerű telepítés, a minimális karbantartás és a kompakt méret, és alkalmas dobozos alállomásokba történő beépítésre.
Mi az a gyűrűs főegység?
A Ring Main Unit (RMU) az elosztó hálózatokban használt középfeszültségű kapcsolóberendezések készlete. Fém vagy nem fém házba integrálja a kulcsfontosságú alkatrészeket, például a terheléskapcsolókat és a biztosítékokat.
Nevét a gyűrűs típusú elosztó hálózatokban való gyakori alkalmazásáról kapta, amelyek magas tápellátási megbízhatóságot biztosítanak. Egy ilyen gyűrűs konfigurációban az elosztóvezetékek zárt hurkot alkotnak, lehetővé téve az áramellátást mindkét irányból.
Ha a vezeték egyik szakaszán hiba lép fel, a hibás szakasz gyorsan leválasztható, és a másik oldalról vissza lehet állítani az áramellátást, minimalizálva a kimaradási tartományt.
RMU szigetelési típusok
- SF₆ gázszigetelt típus (kiváló teljesítmény, de nagy üvegházhatású, még mindig széles körben használják)
- Szilárd szigetelt típus (környezetbarát és biztonságos, fokozatosan felváltja az SF₆-t)
- Légszigetelt típus (alacsonyabb költség, de nagyobb méret)
- Környezetbarát gázszigetelt típus (jövőbeni fejlesztési trend)
Az RMU-kat széles körben használják városi elosztóhálózatokban, kereskedelmi épületekben, ipari és bányászati vállalkozásokban, infrastrukturális projektekben és megújuló energiarendszerekben.
Belső alapelemek
- Terhelés-megszakító kapcsoló (terhelési áram létrehozásához és megszakításához)
- Biztosíték (a hibaáram megszakítására)
- Földelő kapcsoló (a karbantartás biztonsága érdekében)
Miért hívják gyűrűs hálózatnak?
A hagyományos áramelosztó rendszerekben a villamos energia sugárirányú felépítésben történik egyetlen alállomásról. Ha hiba lép fel, a továbbfelhasználók kimaradásokat tapasztalnak.
A gyűrűs hálózat több RMU-szekrényt köt össze egy zárt hurkú áramkörbe. Normál működés mellett a rendszer nyitott hurkú állapotban működik, lehetővé téve az áramellátást mindkét irányból anélkül, hogy rövidzárlat keletkezne.
Hiba esetén a hibás szakaszt leválasztják, és az általában nyitott pontot bezárják, hogy az ellenkező irányból visszaállítsák az áramellátást, javítva a megbízhatóságot és a rugalmasságot.
Felépítés és kulcselemek
Terhelés-megszakító kapcsoló (C-egység)
Biztonságosan képes létrehozni és megszakítani a normál terhelési áramot, de nem szakítja meg a rövidzárlati áramokat.
Biztosíték (F-egység)
Terhelés-megszakító kapcsolóval kombinálva a transzformátor védelmére. Hiba esetén a biztosíték működésbe lép és kioldja a kapcsolót.
Áramköri megszakító (V-egység)
Vákuumos megszakítókat használ a hibaáramok megszakításához. Általában bejövő áramkörökhöz és kritikus terhelésekhez használják.
Teljesen szigetelt és zárt kivitel
A modern RMU-k SF₆ gázt vagy környezetbarát gázokat használnak zárt tartályszerkezetben. Ez biztosítja a kompakt kialakítást, a nagy megbízhatóságot, valamint a porral, nedvességgel és szennyeződésekkel szembeni ellenállást.
Fő alkalmazási területek
- Lakóépületek
- Kereskedelmi épületek
- Városi elosztó hálózatok
- Ipari parkok és gyárak
A gyűrű főegységeinek osztályozása
Szigetelő közeg szerint
- SF₆ gázszigetelt típus
- Szilárd szigetelt típus
- Légszigetelt típus
- Környezetbarát gázszigetelt típus
| Írja be | Szigetelő közeg | Főbb jellemzők | Környezetvédelmi megjegyzés |
| SF₆-szigetelt RMU | Kén-hexafluorid (SF₆) | Kompakt, teljesen zárt, nem befolyásolja a környezeti feltételek, hosszú karbantartási intervallumok. | Az SF₆ magas globális felmelegedési potenciállal rendelkezik; a közművek áttérnek az alternatívákra. |
| Környezetbarát gázszigetelt RMU | Természetes vagy alacsony GWP-s gázok (száraz levegő, nitrogén, fluor-nitril/fluorketon keverékek) | Ugyanolyan kompakt lábnyom, mint az SF₆ egységeknél, jelentősen csökkenti a környezetterhelést | Gyakran „zöldgáznak” vagy „környezetbarát” RMU-nak nevezik. |
| Légszigetelt RMU (AIR) | Környezeti levegő | Nagyobb helyigény, alacsonyabb előzetes költség, egyszerű vizuális ellenőrzés. | Általában beltérben használják, ahol a hely nem kritikus. |
| Szilárd szigetelésű RMU | Szilárd dielektromos anyagok (pl. epoxigyanta) | Nincs üvegházhatású gáz, teljesen lezárt a nedvesség és a szennyezés ellen, kompakt, minimális karbantartás. | Gyakran a környezetbarát kategóriába sorolják. |
Funkcionális egység szerint
- C-egység: Terhelés-megszakító kapcsoló egység
- F-egység: Kapcsoló-biztosíték kombinációs egység
- V-egység: Vákuumos megszakító egység
- G-egység: Szekcionáló vagy leválasztó egység
| Egység típusa | Alapkomponensek | Funkció |
| C-egység | Áramköri megszakító | Normál terhelési áramokat és rövidzárlati áramokat egyaránt létrehoz, hordoz és megszakít. Feeder védelmére használják, ahol gyakori hibamegszakításra van szükség. |
| F-egység | Terhelés-megszakító kapcsoló + biztosíték kombináció | A terhelésmegszakító kapcsoló kezeli a normál terhelési áramokat; a biztosíték rövidzárlat elleni védelmet biztosít. Általánosan használt transzformátor adagoló egységekhez. |
| V-egység | Vákuum áramkör megszakító | Hasonló a C-hez, de kifejezetten vákuummegszakítókat használ. Gyors és megbízható hibaelhárítást igénylő alkalmazásokhoz alkalmas. |
| G-Unit | Leválasztó (lsolátor) | Látható leválasztást és földelést biztosít, de nem tudja megszakítani a terhelési áramot vagy a hibaáramot. Bejövő/kimenő szigetelési pontként vagy szekcionálásra használható. |
| SL/S-egység | Terhelés-megszakító kapcsoló (önálló) | Normál terhelési áramot hoz létre és megszakít, de biztosítékot nem tartalmaz. Be- és kigyűrűző egységekhez használják hurokban. |
RMU vs fémburkolatú kapcsolóberendezés
A fémburkolatú kapcsolóberendezések teljesen elkülönített rekeszeket használnak a gyűjtősínhez, a megszakítóhoz és a kábelszakaszokhoz, így biztosítva a nagy biztonságot és a szigetelési pontok láthatóságát.
Az RMU-k ezzel szemben kompakt, teljesen zárt rendszerek, amelyeket megbízhatóságot, kis helyigényt és minimális karbantartást igénylő elosztó hálózatokhoz terveztek.
| Funkció | Ring fő egység (RMU) | Fémborítású kapcsolóberendezések (pl. KYN) |
| Lábnyom | Kompakt; szélesség általában 300-600 mm | Nagyobb; szélesség általában 800-1000 mm |
| Szigetelés | Többnyire gázszigetelt (SF₆ vagy alternatívák) zárt tartályokban | Többnyire légszigetelt, látható gyűjtősínekkel |
| Elsődleges kapcsolók | Terhelés-megszakító kapcsoló + biztosítékok (elsősorban) | Vákuumos megszakítók (elsősorban) |
| Költség | Alacsonyabb, az egyszerűség és a kompaktság miatt | Magasabb, fejlettebb védelemmel |
| Tipikus szerep | Másodlagos elosztás, gyűrűs hálózatok, kompakt alállomások | Elsődleges elosztás, alállomási adagolók, nagy motorok közvetlen indítása |
Miért válassza a Cotenele-t?
A Cotenele a kínai State Grid Corporation fontos partnere. Több mint 30 000 négyzetméteren saját tulajdonú gyárat működtetünk.
Termékpalettánk gázszigetelt kapcsolóberendezéseket, környezetbarát kapcsolóberendezéseket és gyűrűs főegységeket tartalmaz 12 kV-tól 40,5 kV-ig terjedő névleges feszültséggel.
Minden belső alkatrész házon belül készül. ISO9001, ISO14001 és ISO18001 tanúsítvánnyal rendelkezünk.
Termékeinket széles körben használják az energiaiparban, a vasúti, a petrolkémiai és az önkormányzati építőiparban. Székhelyünk Liushi Townban található, Yueqing Cityben, Wenzhou államban, amely Kína „elektromos fővárosaként” ismert.
A Ring Main Unit egy kompakt és rendkívül megbízható középfeszültségű kapcsolóberendezés-megoldás. Lehetővé teszi a gyűrűs hálózati működést, javítva a tápellátás megbízhatóságát és a működési rugalmasságot.
A modern RMU technológia a következők felé fejlődik:
- SF₆-mentes, környezetbarát szigetelőrendszerek
- Integráció digitális megfigyelő és távirányító rendszerekkel
