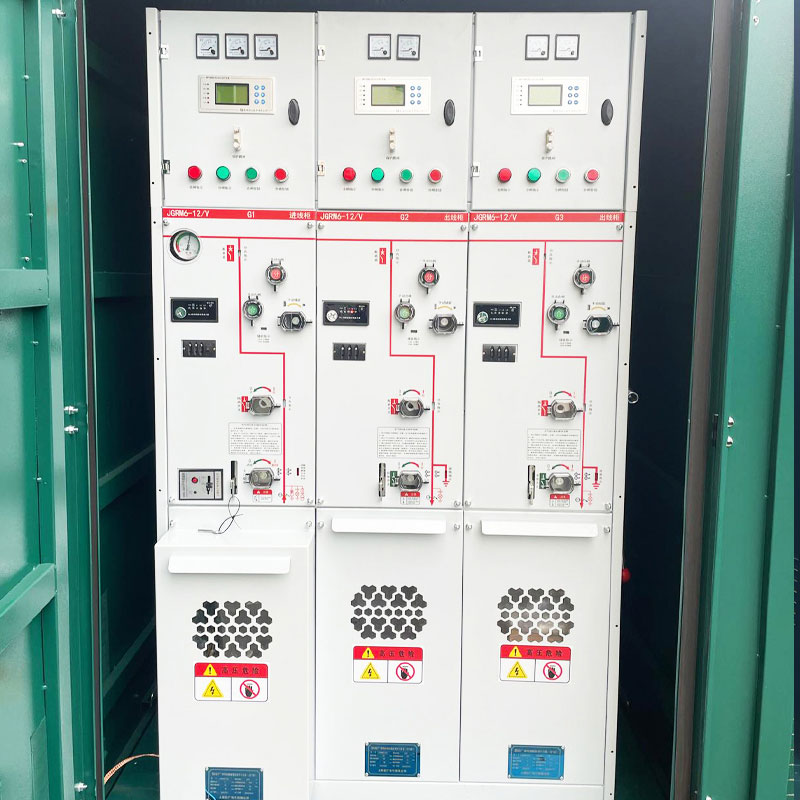

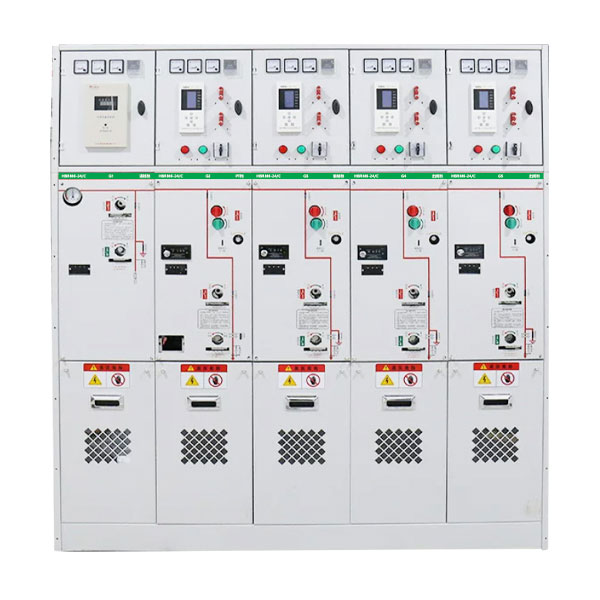

12KV-os környezetbarát gázszigetelt kapcsolóberendezés

Mivel a környezetbarát kapcsolóberendezések piaci részesedése világszerte folyamatosan növekszik, a Cotenele a 12KV-os környezetbarát gázszigetelt kapcsolóberendezések egyik fontos beszállítójává vált az energiaiparban.

A 12 kV-os környezetbarát gázszigetelésű kapcsolóberendezések a 12 kV névleges feszültségű, villamos energia fogadására és elosztására szolgáló villamosenergia-rendszerekben használt fémburkolatú kapcsolóberendezések, ahol a szigetelő és ívoltó közeg elsősorban nem SF₆ (kén-hexafluorid, erős üvegházhatású gáz). Ehelyett olyan technológiákat alkalmaz, mint a száraz levegő, a nitrogén, a környezetbarát gázkeverékek vagy a szilárd szigetelőanyagok, amelyek célja az üvegházhatású gázok kibocsátásának és a környezetszennyezés csökkentése vagy megszüntetése. Környezetbarát gázszigetelt kapcsolóberendezéseink megfelelnek a vonatkozó nemzetközi szabványoknak, például az IEC 62271， (EU) 2024/IEEE/SIMA.3. szabványoknak

Miért Környezetbarát?

Az alapvető "környezetbarátság" a következőkben tükröződik:

• Környezetbarát szigetelő közeg: Sf6 mentes, az elsődleges alkatrészek, mint például a kapcsoló, a gyűjtősínek, egy rozsdamentes acél gáztartályba vannak zárva, amely környezetbarát gázzal, például száraz levegővel és N2-vel van feltöltve. A vákuummegszakítók kezelik a rövidzárlat megszakítását. Száraz levegő vagy nitrogén, nullához közeli globális felmelegedési potenciállal (GWP). Életciklusa végén a gáz különösebb visszanyerés nélkül közvetlenül a légkörbe kerülhet.
• Újrahasznosítható anyagok: Az anyagok több mint 90%-a újrahasznosítható a termék élettartamának végén, ami csökkentheti az erőforrás-pazarlást és a környezetszennyezést.
• Alacsony szén-dioxid-kibocsátású működés: Egyes modellek csökkentik az energiafogyasztást az optimalizált kialakítás és a természetes konvekciós hűtés (ventilátor nélküli működés) révén.

Munkakörülmények

1. Környezeti levegő hőmérséklet: maximum +40°C, minimum -50°C

2. Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%

3. Magasság ≤1500 m (normál felfújási nyomás mellett)

4. 8 magnitúdót meg nem haladó szeizmikus intenzitás

5. Tűztől, robbanástól, erős szennyezéstől, vegyi korróziótól és erős vibrációtól mentes helyek

Különleges feltételek:

• A normál üzemi feltételektől eltérő speciális üzemi feltételek esetén a gyártó és a végfelhasználó között megállapodást kell kötni. Ha rendkívül zord működési környezetről van szó, a gyártóval és a szállítóval való konzultáció kötelező.
• Ha az elektromos berendezést 2000 m feletti magasságban telepítik, külön jelzést kell biztosítani, hogy a burkolat szerkezete a gyártás során beállítható legyen.

Főbb műszaki paraméterek

A környezetbarát kapcsolóberendezés/RMU felépítése?

A 12 kV-os környezetbarát kapcsolóberendezések jellemzően moduláris felépítésűek, a funkcionális egységek rugalmas kombinációjával, amelyek egy közös gáztartályba vagy külön-külön is lezárhatók. A szerkezet elrendezhető felső vagy alsó szigeteléssel. A fő összetevők a következő részekre vannak osztva:

Rekeszek

1. Gázszigetelt rekesz: A kapcsolóberendezés magtömített kamrája, száraz levegővel vagy nitrogénnel feltöltve. Minden elsődleges feszültség alatt álló alkatrész (sínek, kapcsolók, csatlakozások) teljesen tömített, IP67 védettségű, külső környezet nem befolyásolja.

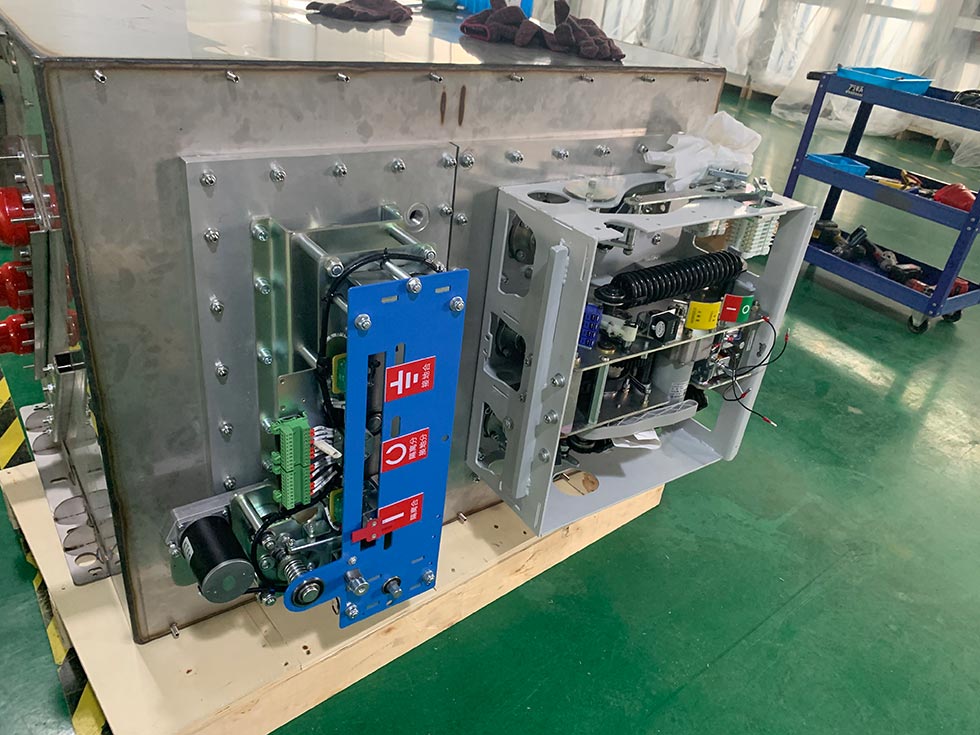

2. Mechanizmusrekesz : A gázszigetelt rekeszen kívül található, amelyben a kezelőmechanizmusok és másodlagos alkatrészek találhatók a helyi és távoli működtetéshez.

Kábelrekesz: A kábelrekesz fő funkciója a bejövő és kimenő kábelek összekötésére szolgál, amelyek általában a kapcsolóberendezés alján helyezkednek el, megfigyelőablakokkal, világítóberendezésekkel és a biztonság érdekében mechanikus reteszelő eszközökkel felszereltek.

3. Kisfeszültségű rekesz (műszerdoboz): Az alacsony feszültségű rekesz (műszerdoboz) általában a kapcsolóberendezés tetején található, és főleg másodlagos berendezések, például védőrelék, intelligens felügyeleti modulok és energiamérők telepítésére szolgál.

4. Nyomáscsökkentő csatorna: A nyomáscsökkentő csatorna a gázszigetelt kamra egyik oldalán található, és szakítótárcsákkal van felszerelve, amelyek extrém hibahelyzetekben biztonságosan engedhetik el a nyomást a kezelők és a berendezések biztonsága érdekében.

Alapvető belső alkatrészek:

1. Vákuummegszakító: A megszakító vagy a terhelésmegszakító ívoltó magja. Nagy vákuumban oltja el az ívet, hosszú élettartamot, karbantartásmentes működést és nagy megszakítóképességet kínálva.

2. Háromállású megszakító: Zárt, szigetelt és földelt helyzeteket integrál. Gyakran kombinálják a vákuumkapcsolóval az áramkör kapcsolása és a biztonságos leválasztás érdekében. A felső és alsó szigetelés közötti különbség a megszakítóhoz viszonyított helyzetében van.

3. Főgyűjtősín: Elektromos energia gyűjtésére és elosztására szolgáló vezetékek. Az oldalsó vagy felső hosszabbító csatlakozások rugalmas kombinációt és bővítést tesznek lehetővé a kapcsolóberendezések között.

4. Működési mechanizmus: Energiát biztosít a kapcsoló nyitásához/zárásához, és egy teljes „öt-megelőző” mechanikus reteszelő rendszert tartalmaz.

5. Intelligens felügyeleti és védelmi eszközök : Tartalmazza a gázfelügyeleti berendezéseket, a feszültségjelenlét-jelzőket, az áram-/feszültségérzékelőket, a mikroprocesszor-alapú integrált védelmi reléket és az intelligens online felügyeleti megoldásokat (sűrűségrelék, nyomásmérők, hőmérséklet-, nedvességfigyelés), amelyek támogatják az elosztási automatizálást és a távvezérlést.

6. Egyéb alkatrészek: Kábelvégződések, túlfeszültség-levezetők, műszertranszformátorok stb.

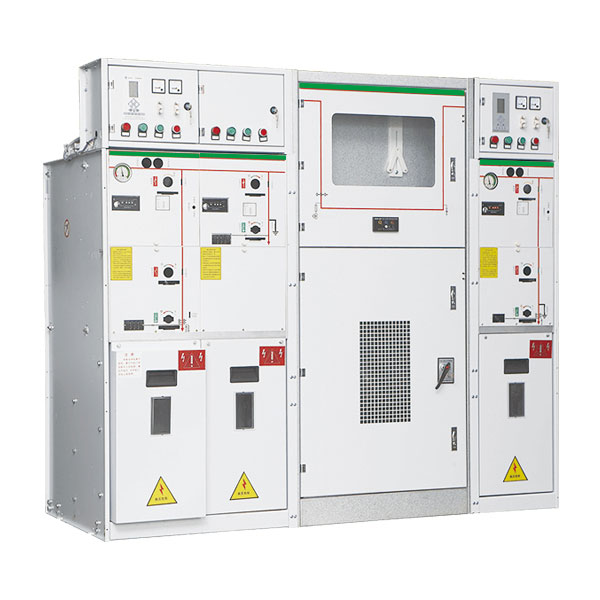

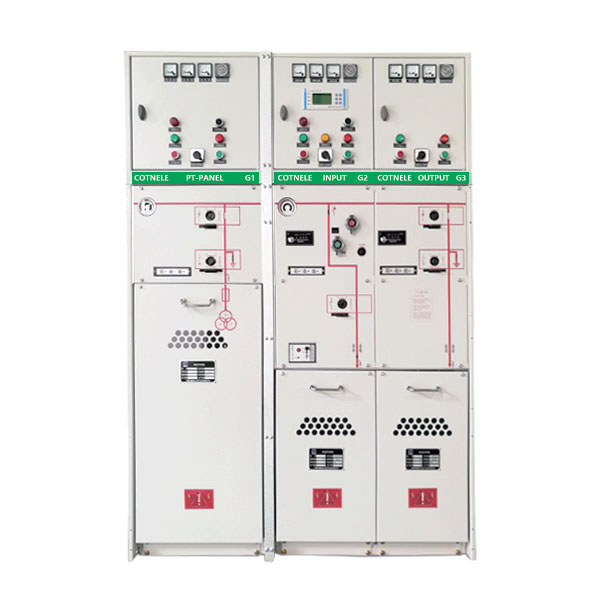

Osztályozás

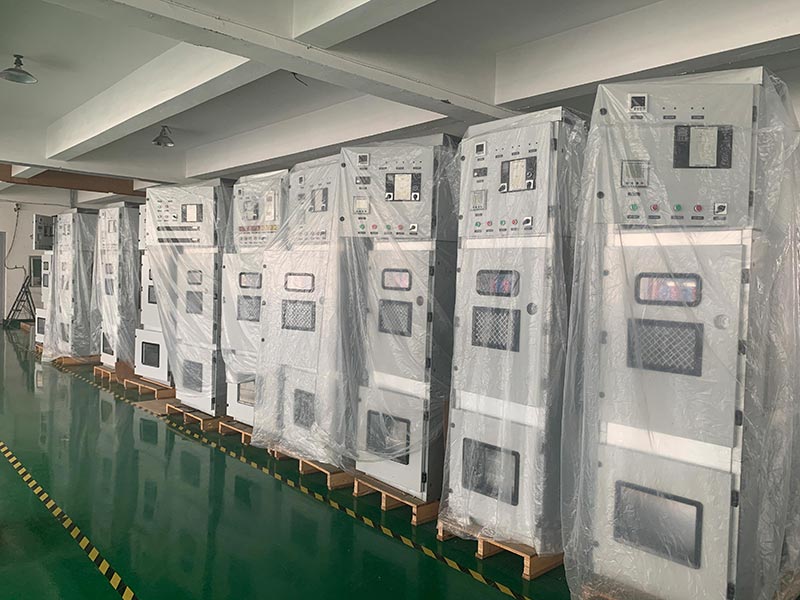

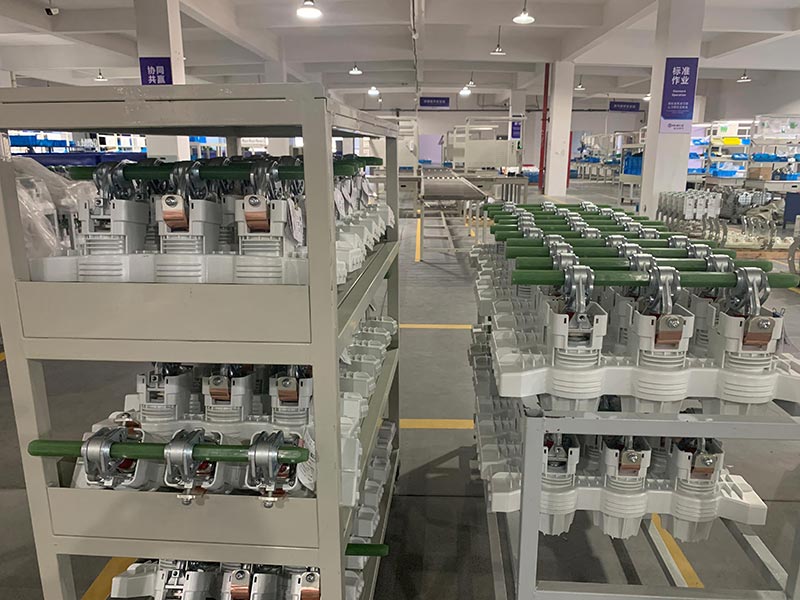

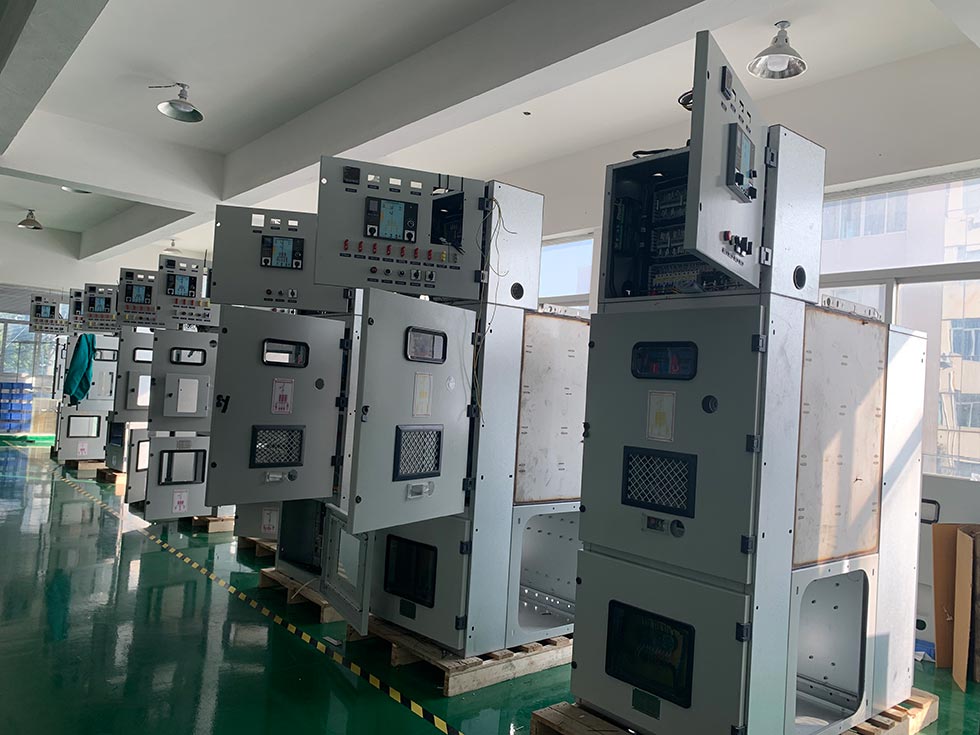

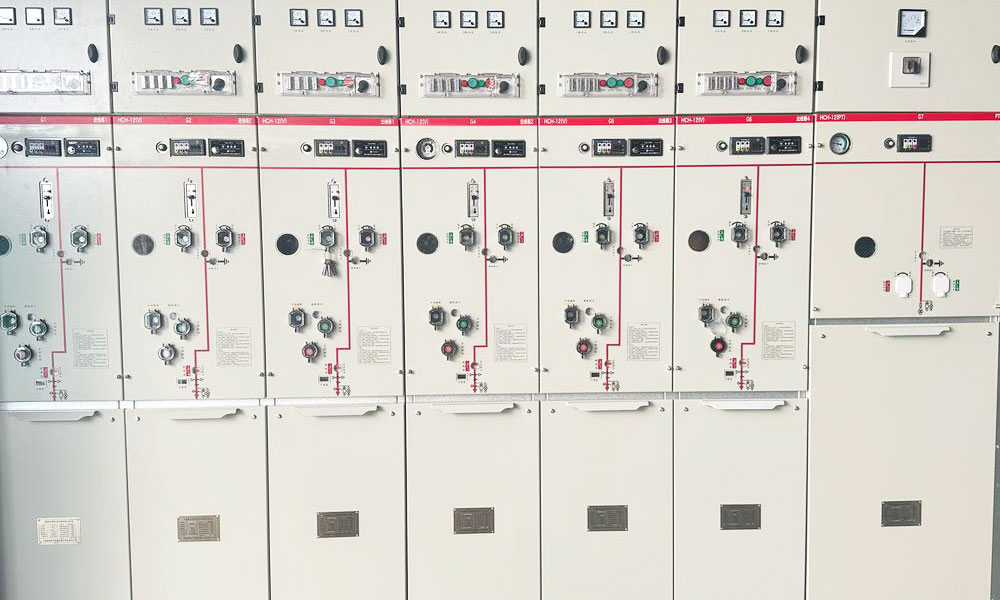

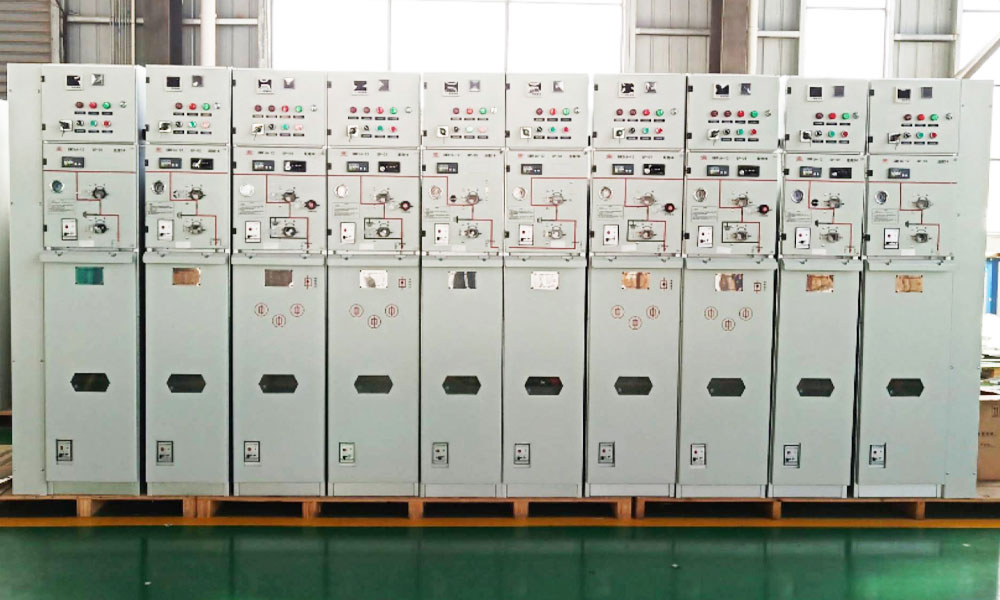

Műhelyünk

Főbb termékelőnyök

1. Zöld és környezetbarát

Szigetelő közeg GWP közel nulla vagy nulla; teljesen SF₆-mentes, nincs üvegházhatású gázkibocsátás; magas anyag-újrahasznosíthatóság.

2. Biztonságos és megbízható

Teljesen szigetelt és tömített - külső környezet által nem befolyásolt feszültség alatt álló részek; megfelel a szigetelési követelményeknek még nulla túlnyomáson is; magas védelmi fokozat (IP67 gáztartályhoz); teljes öt-megelőző reteszelés.

3. Kompakt szerkezet

Az azonos specifikációjú SF₆ kapcsolóberendezésekhez hasonló térfogat (szélesség 460 mm, 420 mm stb.); kis lábnyom; falra szerelhető, nagymértékben megtakarítva az alállomási helyet.

4. Karbantartásmentes vagy alacsony karbantartási igény

A vákuummegszakítók hosszú élettartama (pl. 10 000 mechanikai művelet); A nagyfeszültségű szigetelő részek nem hajlamosak az öregedésre; a fő alkatrészek nem igényelnek rendszeres karbantartást; csökkentett működési költségek.

5. Erős környezeti alkalmazkodóképesség

Stabil működés zord körülmények között is: nagy magasság, extrém hideg, páratartalom, szennyezés, parti sóköd, erős homokviharok.

6. Magas intelligencia szint

Támogatja a gáznyomás, hőmérséklet, nedvesség, áram, feszültség online megfigyelését és korai figyelmeztetését; integrálja az elosztási automatizálást és az IoT-funkciókat.

7. Rugalmas bővítés

A moduláris felépítés támogatja az oldalsó bővítést, a felső tágulást, a közös gáztartályt vagy a különálló gáztartályokat; kényelmes helyszíni összeszerelés és csatlakoztatás.

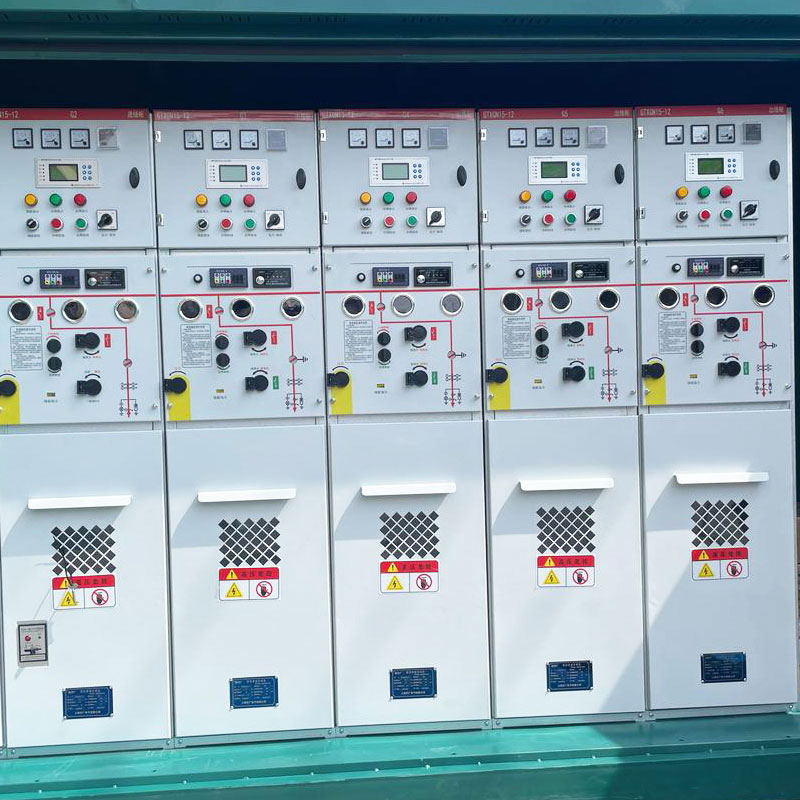

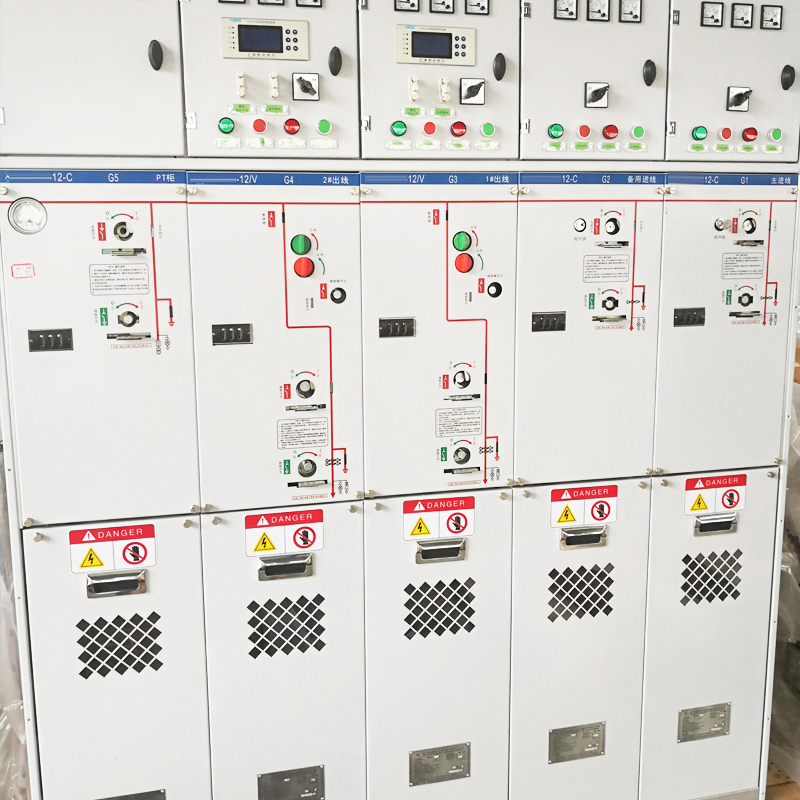

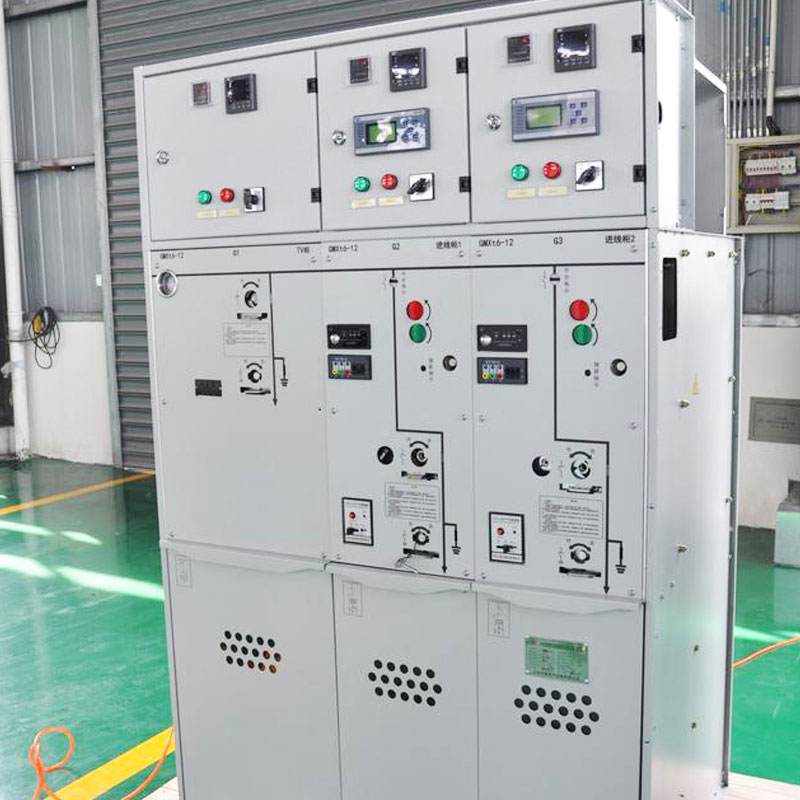

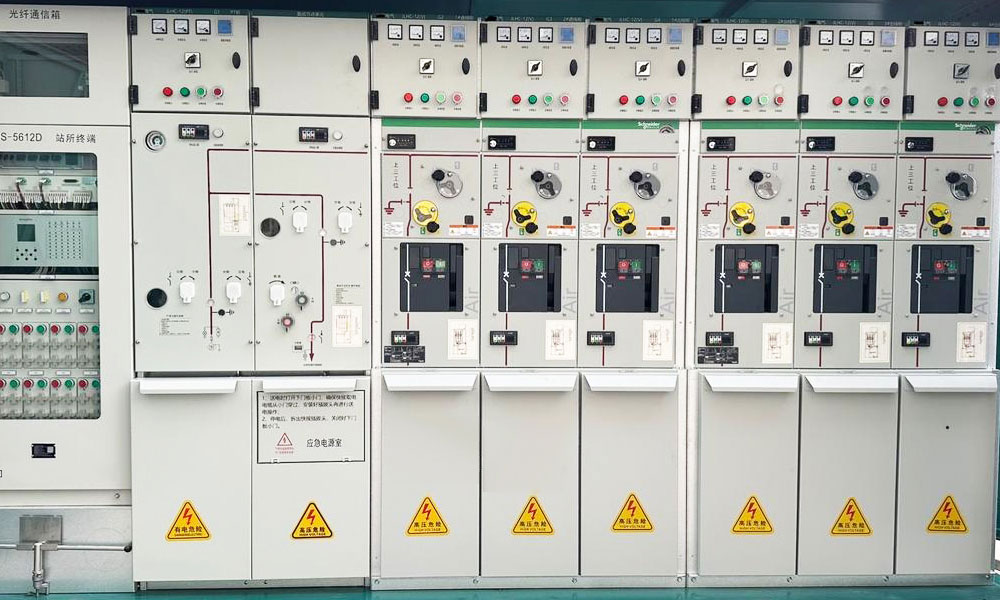

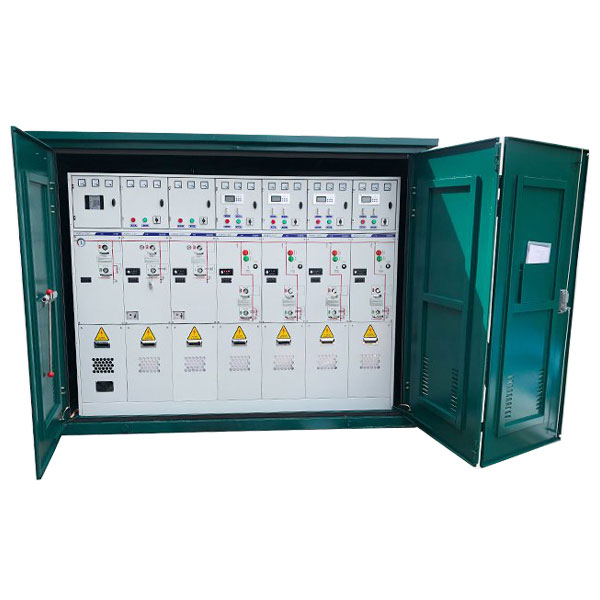

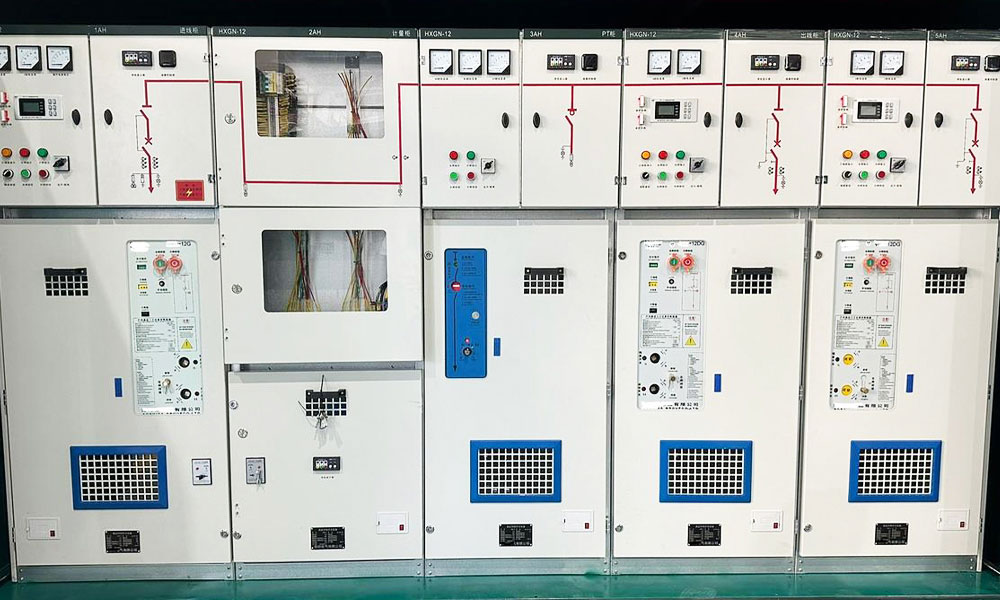

Termékek bemutatók
