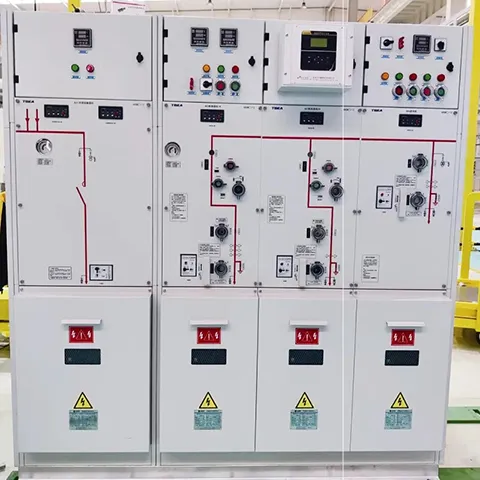

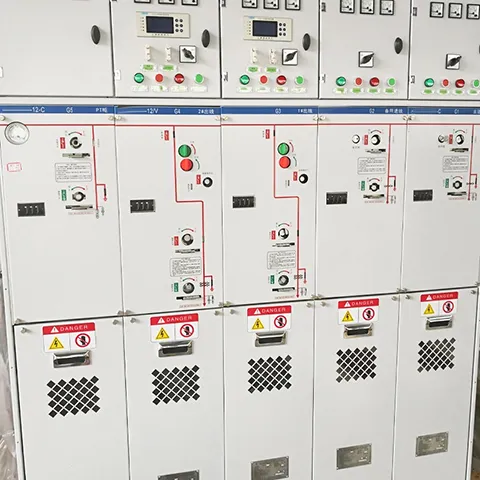

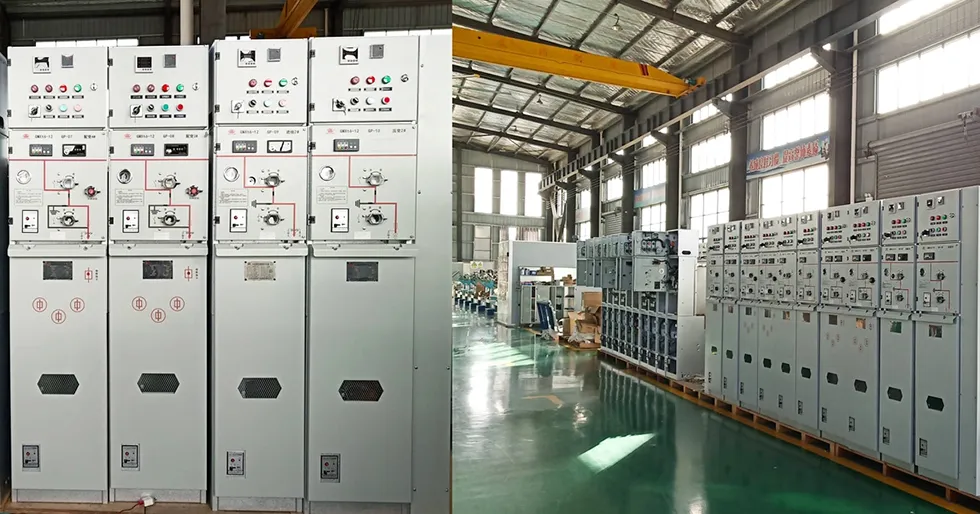

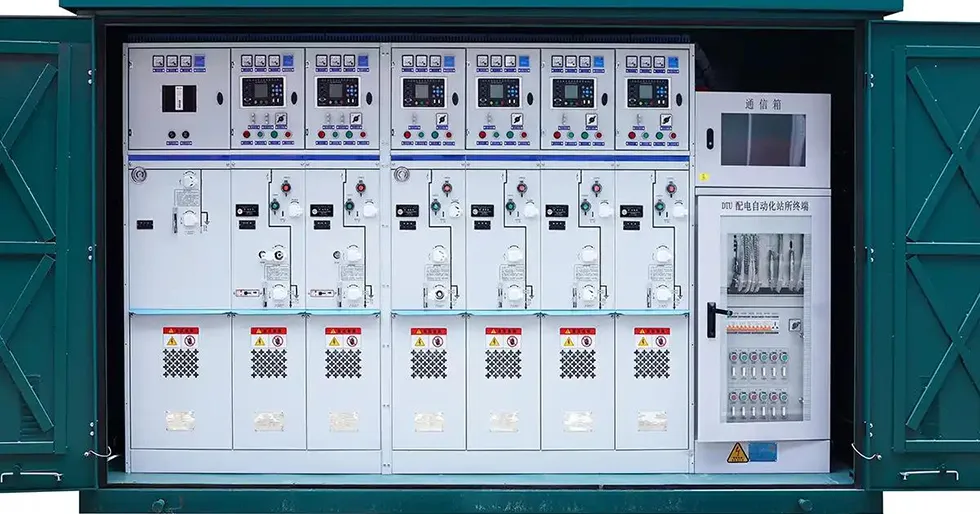

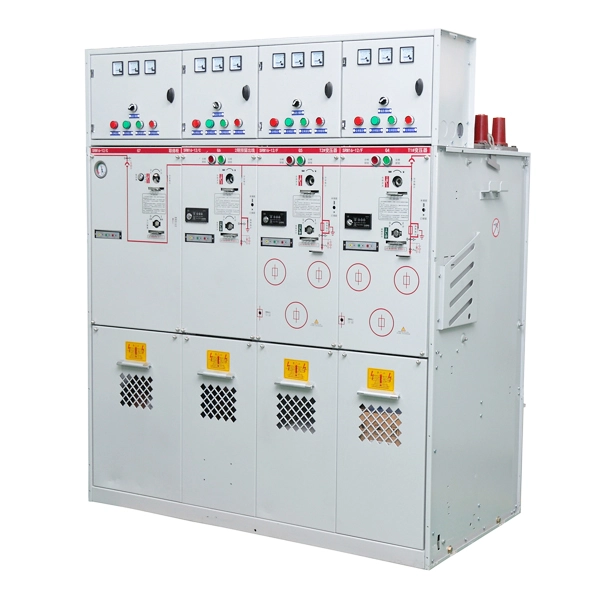

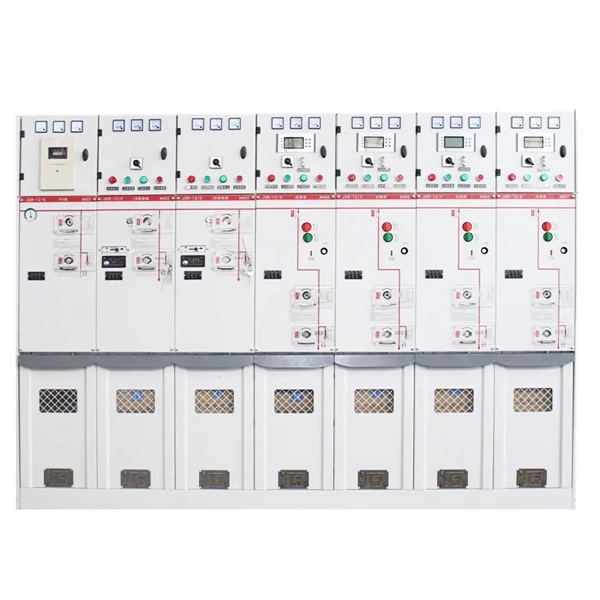

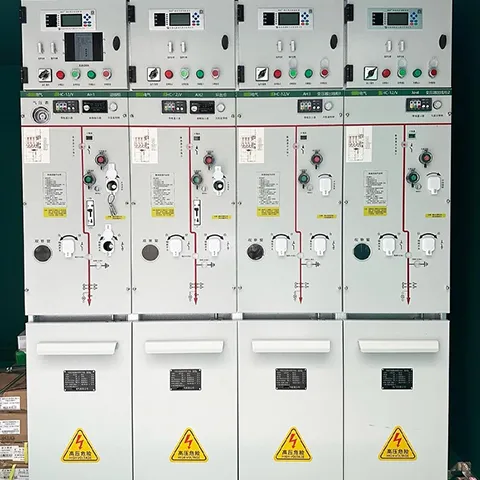

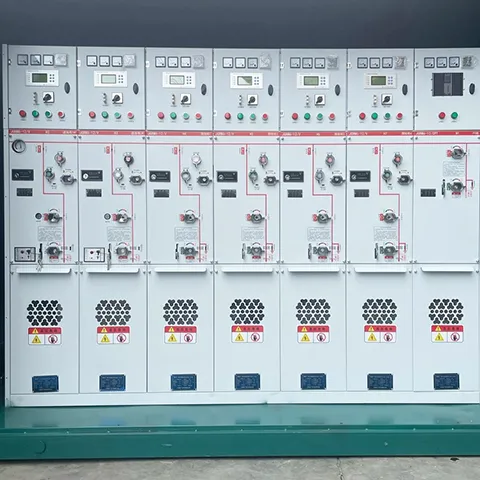

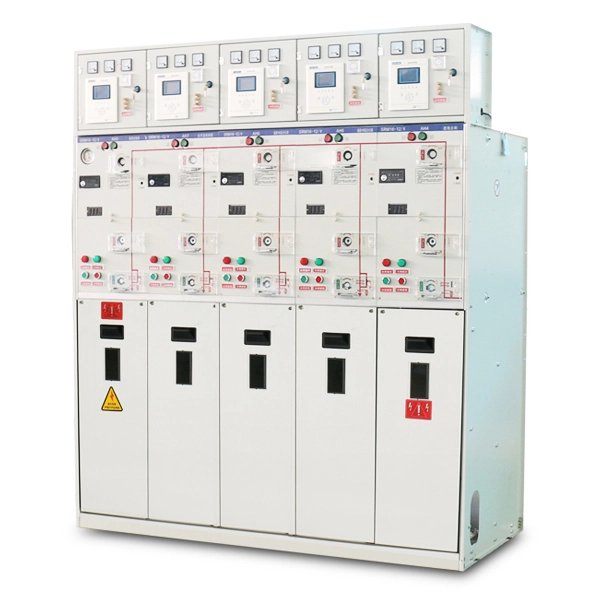

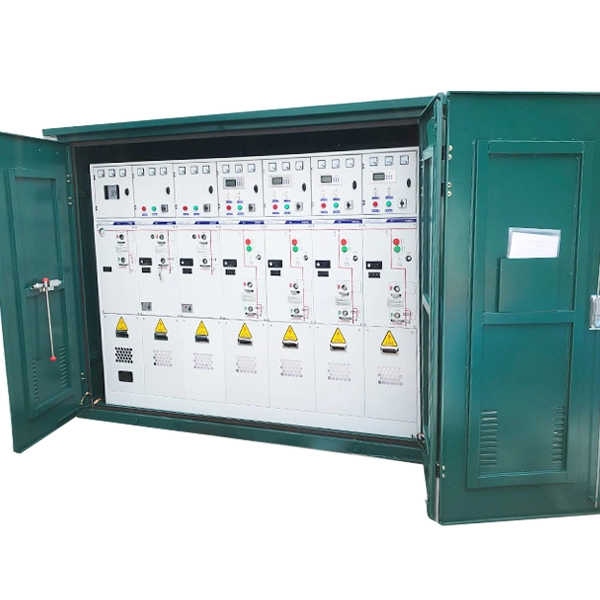

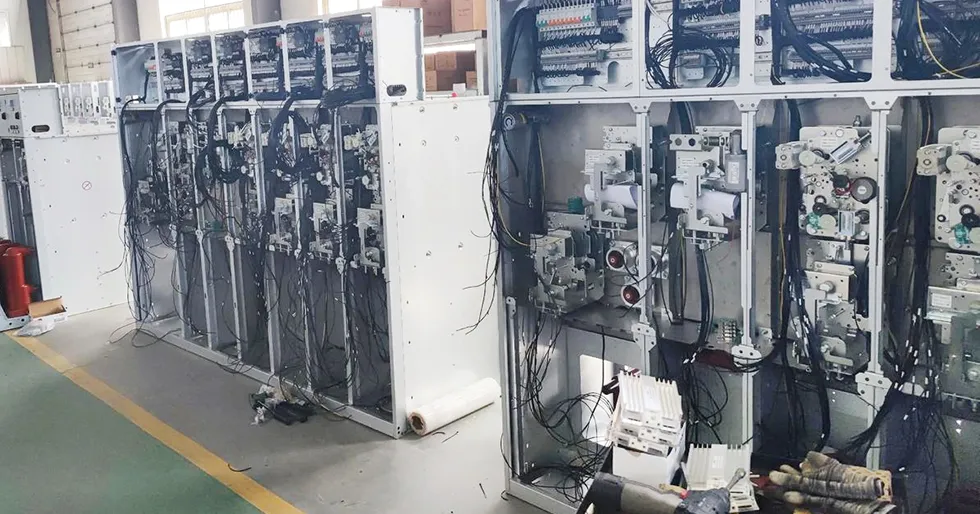

22KV MV gázszigetelt Gis kapcsolóberendezés

Főbb műszaki paraméterek

Működési feltételek

1. Környezeti hőmérséklet tartomány:-40°C és +40°C között.

2. Relatív páratartalom:Napi átlagos relatív páratartalom ≤ 95%, havi átlagos relatív páratartalom ≤ 90%.

3. Magassági követelmény:A telepítési magasság nem haladhatja meg a 2000 métert. Nagyobb tengerszint feletti magasságban történő alkalmazás esetén egyértelműen meg kell adni a konkrét magassági értéket.

4. Szeizmikus kapacitás:A földrengés intenzitása nem haladja meg a 8-as magnitúdót.

5. A telepítés helyének feltételei:A berendezést tűzveszélytől, robbanásveszélytől, súlyos szennyeződéstől, vegyi korróziótól és erős vibrációtól mentes helyre kell telepíteni.

6. Védettségi fokozatok:IP67 az SF₆ gázrekeszhez, IP67 a biztosítékokhoz és IP3X a kapcsolószekrényhez.

A termék szerkezete és működési elve

Alapszerkezet:

A 22KV MV gázszigetelt Gis kapcsolóberendezés legmeghatározóbb jellemzője a teljesen zárt, teljesen szigetelt felépítése. A központi elem egy gáztömör tartály, amely 3 mm vastag, lézerrel hegesztett rozsdamentes acélból készül. Ez a tartály erős "erődként" működik, amely körülveszi az összes nagyfeszültségű feszültség alatt álló alkatrészt, és megtölti azokat szigetelő gázzal, elérve az IP67-es behatolásvédelmi osztályt, ami azt jelenti, hogy kibírja a rövid vízbe merítést.

A teljes 22 kV-os GIS általában több funkcionális egységből áll:

1. C-egység (Load switch unit) – normál terhelési áramot állít elő és szakít meg.

2. F-egység (terheléskapcsoló-biztosíték kombinációs egység) – rövidzárlat elleni védelmet biztosít, jellemzően transzformátoroknál.

3. V-egység (Circuit Breaker unit) – képes normál és hibaáramok (zárlati) előállítására, szállítására és megszakítására.

4. Segédegységek – beleértve a gyűjtősín csatlakozást, mérőt, PT (feszültségváltó) egységet.

Ezek az egységek oldalról vagy felülről történő bővítéssel rugalmasan kombinálhatók, hogy megfeleljenek a különböző hálózati konfigurációknak.

Működési elv:Gázszigetelés + Vákuumos ívoltás

Szigetelés:A dielektromos szilárdság a belsejében lévő szigetelőgázon – általában SF₆-on vagy száraz levegőn – múlik, ami sokkal kisebb hézagokat tesz lehetővé, és így kompakt berendezésméretet tesz lehetővé.

Ív kioltás:Amikor egy kapcsoló kinyílik, ív képződik az érintkezők között. A GIS általában vákuummegszakítót használ az ív gyors és megbízható eloltására.

Az előnyök és a munkakörnyezet

Főbb előnyei:

Nagy megbízhatóság és biztonság: Nem befolyásolják olyan külső káros tényezők, mint a páralecsapódás, szennyezés, sópermet és kis állatok.

Kompakt és helytakarékos: A légszigetelt kapcsolóberendezésekhez képest a használható terület több mint 60%-át takaríthatja meg.

Karbantartást nem igénylő kialakítás: Nincs rutintisztítás; tervezési élettartama >30 év.

Erős környezeti alkalmazkodóképesség: -40°C és +40°C között működik, nagy magasságban, magas páratartalomban stb.

Munkakör

Városi elosztó hálózatok (belvárosi, kereskedelmi épületek, sokemeletes lakóépületek)

Megújuló energia (szél, naperőműpark hálózati csatlakozás)

Ipari és infrastruktúra (adatközpontok, vasúti tranzit, repülőterek, bányák)

Kíméletlen környezet (nagy magasság, tengerparti sóköd, vegyi szennyezés)

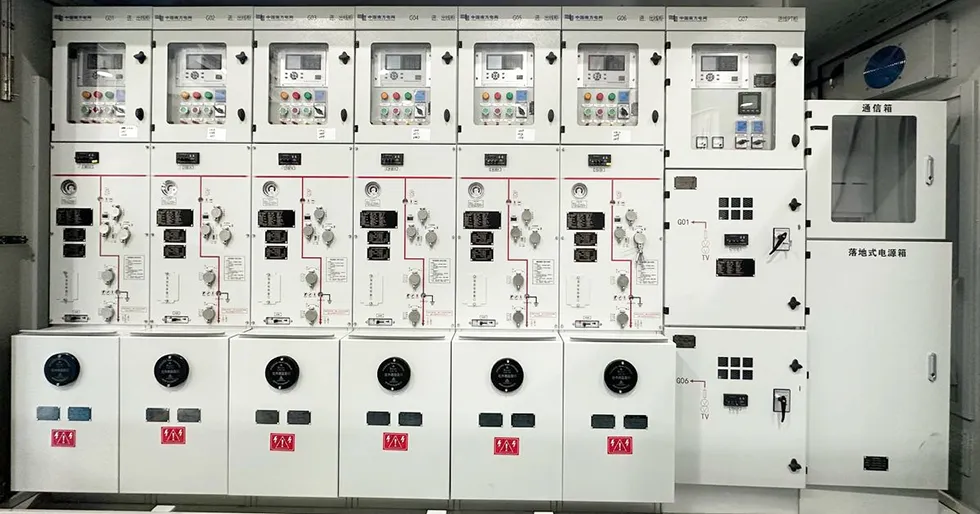

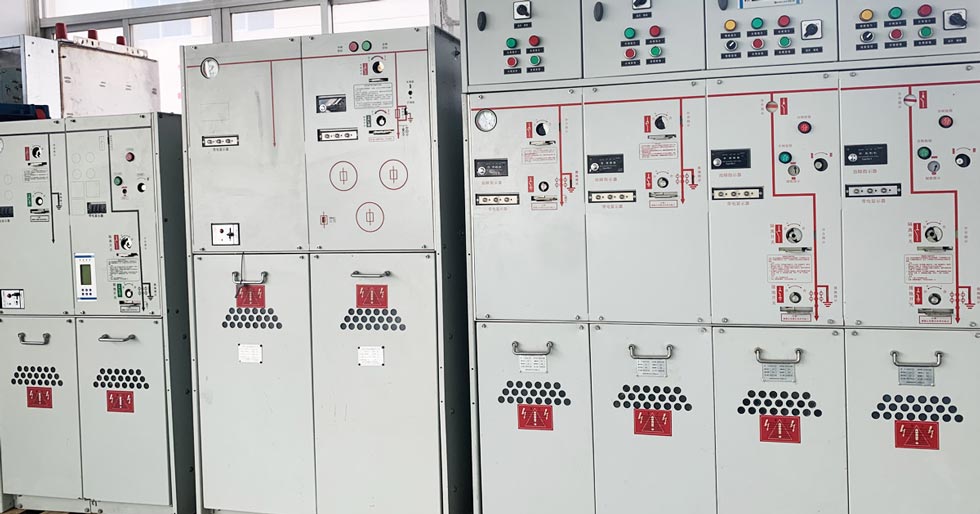

Termékek bemutatók
