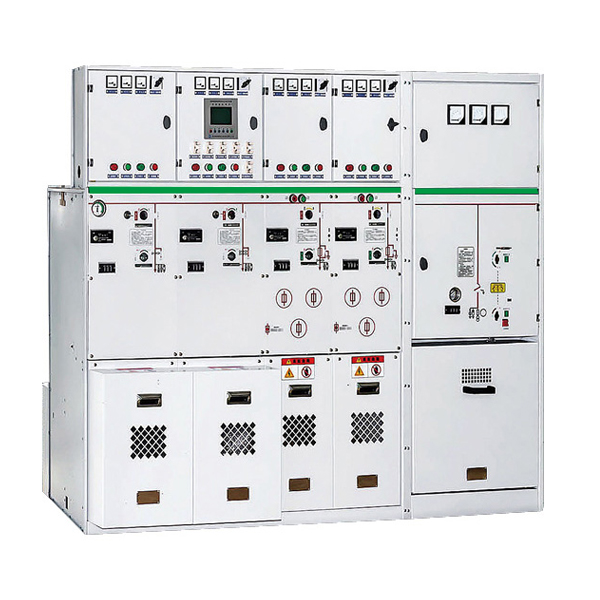

36KV Környezetbarát Ring főegység

A Cotenele a 36KV-os környezetbarát gyűrűs főegység (RMU) nagy gyártója Kínában, és középfeszültségű RMU-jaink számos európai és amerikai országba és régióba exportáltak. A környezetbarát gázszigetelt gyűrűs főegységek SF6-mentesek, száraz levegőt vagy N2-t használnak szigetelő közegként, alternatívát jelentenek a hagyományos SF₆ szigetelésű középfeszültségű kapcsolóberendezésekkel szemben. Az RMU középfeszültségű kapcsolóberendezéseket fémházas szekrényben helyezi el, elsősorban terhelési áramokat, rövidzárlati áramokat megszakító és üresjárati transzformátoráramokat. Ezek az általunk gyártott középfeszültségű kapcsolóberendezések és gyűrűs főegységek megfelelnek a vonatkozó nemzetközi szabványoknak, mint például: IEC 62271 sorozat, EU/F-gáz2327EE4, EU5/2302/EU5230, C37.20 sorozat, UL/NEMA szabványok.

Mi az a 36KV-os környezetbarát gyűrűs főegység (RMU)?

A 36kV-os környezetbarát gázszigetelt gyűrűs főegység egy 36kV névleges feszültségű középfeszültségű elosztó kapcsolóberendezés, amely szigetelő közegként környezetbarát gázt (SF₆ helyettesítőként) használ, árammegszakításhoz vákuummegszakító technológiát, a tartály belsejében pedig minden nagyfeszültségű, feszültség alatt álló, gázmentes acél alkatrészt és kapcsolóelemet tartalmaz.

Főbb jellemzők:

1. Névleges feszültség: 36 kV (lefedi a 24 kV-ot, 40,5 kV-ot stb. is, pl. XGN-24/36)

2. Szigetelő közeg: száraz levegő, tiszta levegő, nitrogén vagy alacsony GWP-s gázkeverékek, például C4/CO₂ vagy C5/CO₂

3. Ívoltási módszer: vákuum-megszakító

4. Felépítés: teljesen zárt rozsdamentes acél gáztartály; védettség IP67-ig

5. Tervezési szabványok: megfelel az IEC és a GB/T szabványoknak

6. A hagyományos SF₆ gázszigetelésű kapcsolóberendezésekkel ellentétben a környezetbarát változat megtartja a gázszigetelt kapcsolóberendezés (GIS) minden előnyét – kompakt szerkezet, karbantartásmentes működés, erős környezeti alkalmazkodóképesség –, miközben teljesen kiküszöböli a magas GWP SF₆ gázt.

Alkalmazási kör:

A 36 kV-os környezetbarát gázszigetelt gyűrűs főegységet főként középfeszültségű szekunder áramelosztó rendszerekben és terminál-tápellátási forgatókönyvekben használják.

1. Városi elosztó hálózatok:

Ezt a környezetbarát gázszigetelt gyűrűs főegységet elsősorban városi elosztóhálózati gyűrűs hálózatokban, kapcsolóállomásokon és kábelelosztó dobozokban használják.

2. Megújuló energiatermelés:

• Szélerőművek: A 36 kV-os környezetbarát RMU különösen alkalmas tengeri és szárazföldi szélerőművekhez. Nagyon fontos kapcsolódási pont a szélturbinák és az elektromos hálózat között, ez biztosítja a biztonságos és hatékony energiaátvitelt, és ellenáll a magas sótartalomnak, magas páratartalomnak és zord tengeri környezetnek.
• Fotovoltaikus (PV) erőművek: A 36 kV-os környezetbarát gázszigetelésű RMU interfészként szolgál a fotovoltaikus tömb és a hálózat között, kapcsoló- és védelmi funkciókat biztosít, leválasztja a fotovoltaikus tömböt karbantartáshoz vagy hibaelhárításhoz, és szabályozza az áram áramlását a tömbből a hálózatba.

3. Ipari és kereskedelmi alkalmazások:

A 36 kV-os környezetbarát gázszigetelésű RMU kiválóan alkalmas ipari vállalkozások, könnyűipar, petrolkémiai, adatközpontok, nagy bányák, repülőterek, vasutak, kereskedelmi negyedek, sokemeletes épületek és egyéb alállomások és áramelosztó telephelyek számára.

4. Közlekedési infrastruktúra:

Ez a környezetbarát RMU ellenáll az olyan zord körülményeknek, mint a vibráció, a korrózió és a páratartalom, ami biztosítja a közlekedési infrastruktúra biztonságos és stabil energiaellátását. Ezért általánosan használják az autópályák, metrók, vasúti tranzit és burkoló alállomások áramellátó rendszereiben.

5. Speciális környezetvédelmi alkalmazások:

Ennek a 36 kV-os környezetbarát gyűrűs főegységnek minden középfeszültségű alkatrésze szigetelőgázzal töltött fém burkolatba van zárva, teljesítményüket külső környezeti tényezők nem befolyásolják. Különösen alkalmas nagy tengerszint feletti magasságban, erős hidegben, párás és szennyezett környezetben, széles körben használják speciális, durva felhasználási forgatókönyvekben, például magas tengerszint feletti magasságban és tengeri szélerőművekben.

A termék fő előnyei:

1. Környezetbarát: Ez a 36 kV-os, környezetbarát gázszigetelésű gyűrűs főegység száraz levegőből, N2-ből vagy alacsony hőmérsékletű kamragáz-kibocsátásból álló gázkeveréket használ, hogy kiküszöbölje a kén-hexafluorid üvegházhatásúgáz-kibocsátását, és teljes életciklusa során támogassa az újrahasznosíthatóságot.

2. Biztonságos és megbízható: Ez a környezetbarát gyűrűs főegység ellenáll a nulla nyomásnak (még légköri nyomáson is), és teljesen zárt IP67-es rozsdamentes acél tárolótartállyal van felszerelve, amelyet nem érint a nedvesség, a sópermet és a szennyeződés.

3. Kompakt és moduláris: Ez a környezetbarát gyűrűs főegység nagyon kompakt méretű, egyetlen tárolótartály szélessége akár 420 milliméter, és bővíthető oldalai/tetői az egyszerű hálózatfrissítés érdekében.

4. Karbantartásmentes: Ennek a középfeszültségű gyűrűs főegységnek a fő alkatrészei nem igényelnek rendszeres karbantartást; Az alacsony áramköri ellenállás csökkentheti az energiaveszteséget és az üzemeltetési költségeket.

5. Intelligens: Ez a 36 kV-os környezetbarát gázszigetelt gyűrűs főegység támogatja a távfelügyeletet, a SCADA-integrációt, az IoT-érzékelőket és a mesterséges intelligencián alapuló prediktív karbantartást.

6. Erős környezeti alkalmazkodóképesség: Ez a környezetbarát gyűrűs főegység -40 ° C és + 50 ° C közötti hőmérsékleti tartományban stabilan működik, akár 3000 méteres tengerszint feletti magasságban is működhet, és normálisan működik zord tengerparti vagy tengeri környezetben.

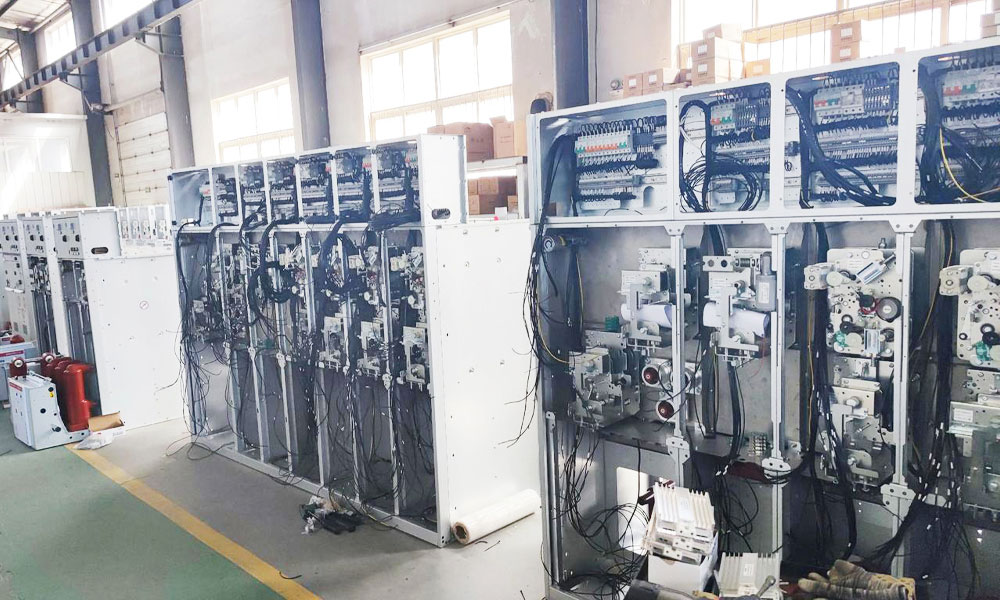

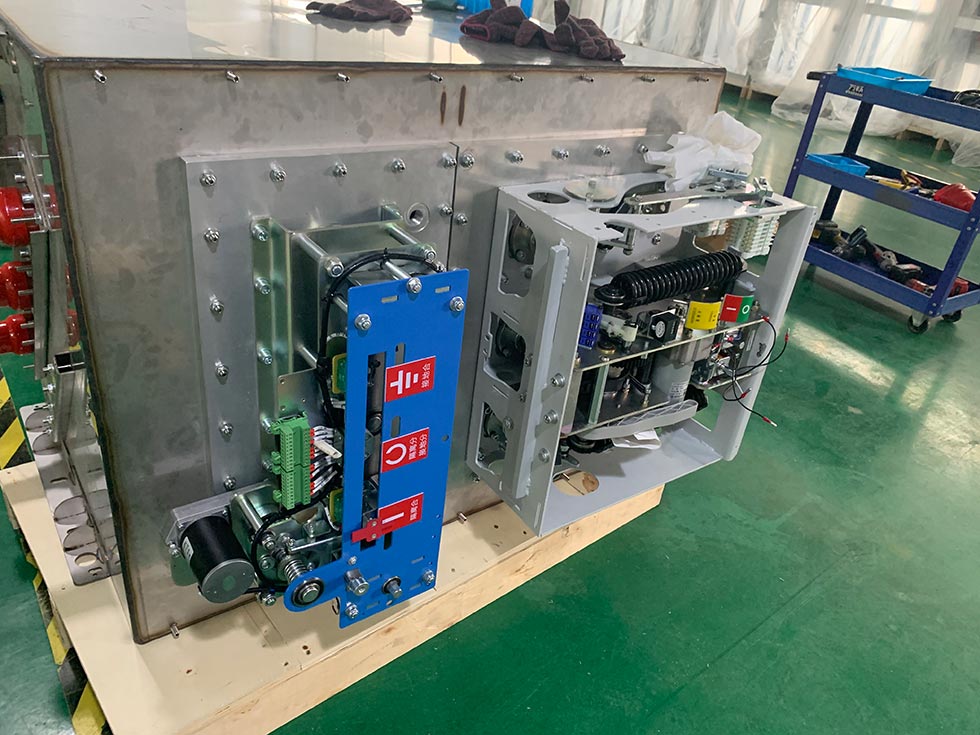

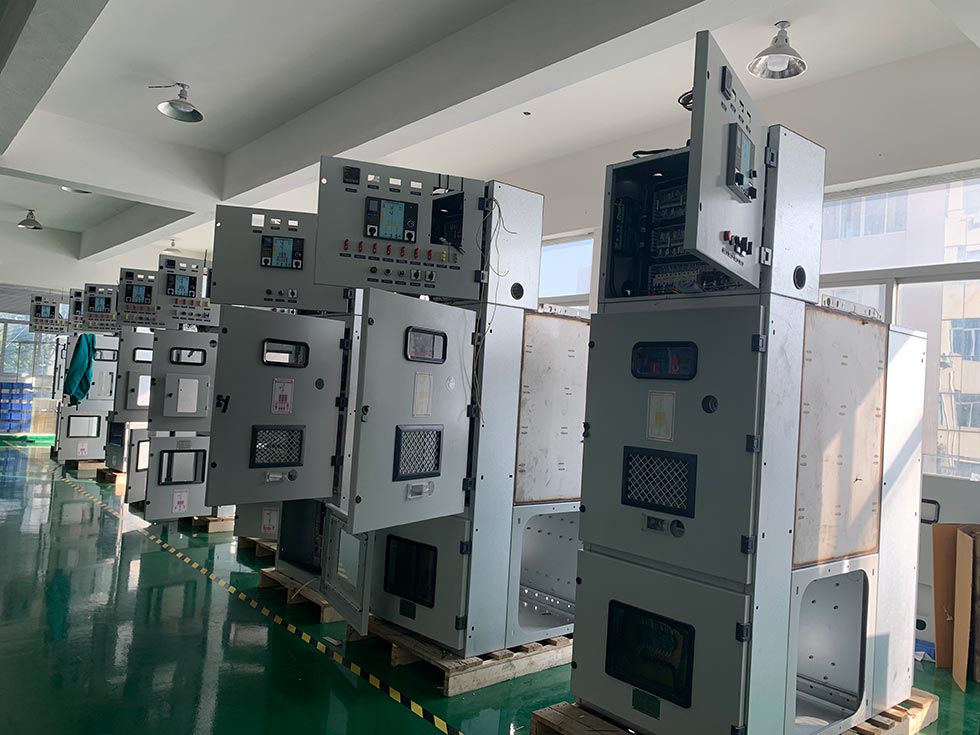

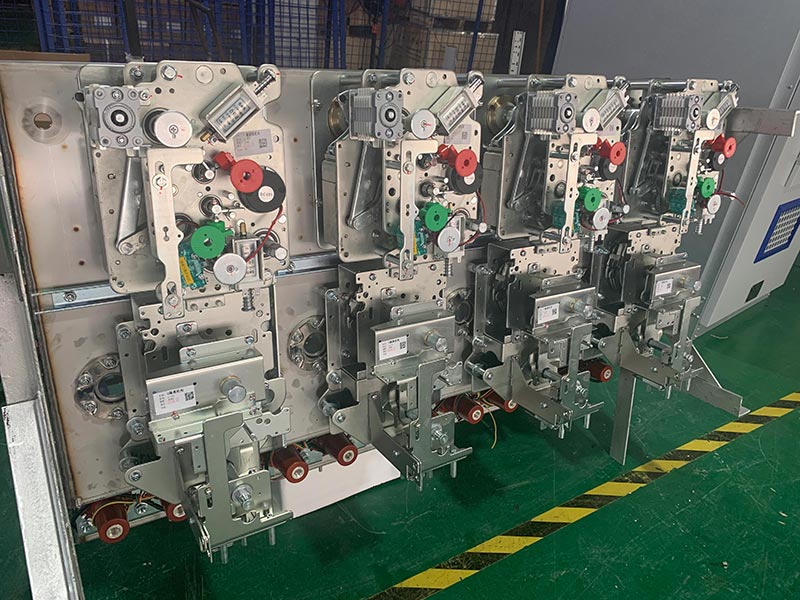

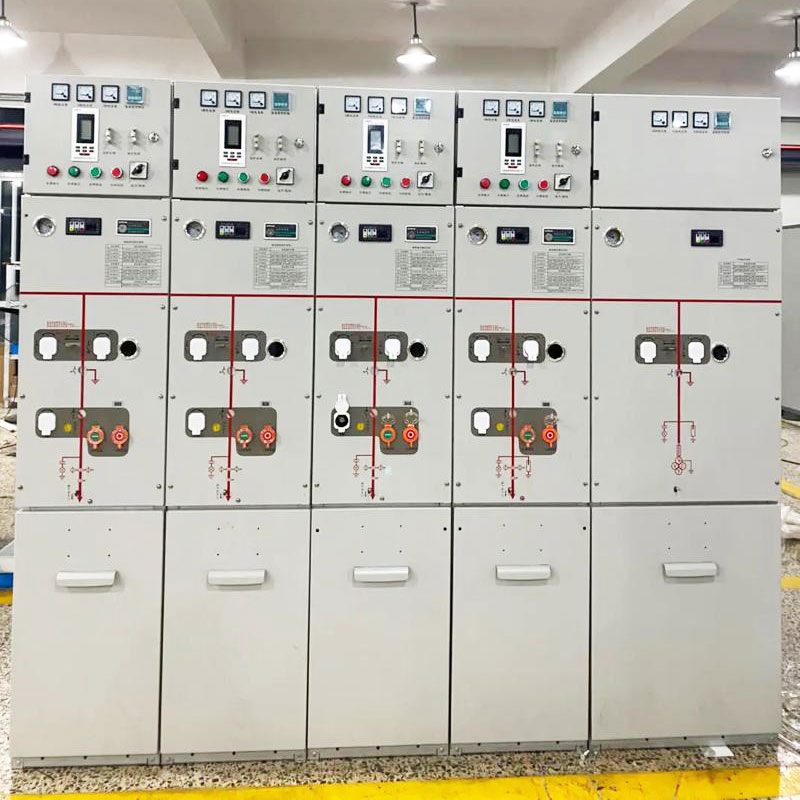

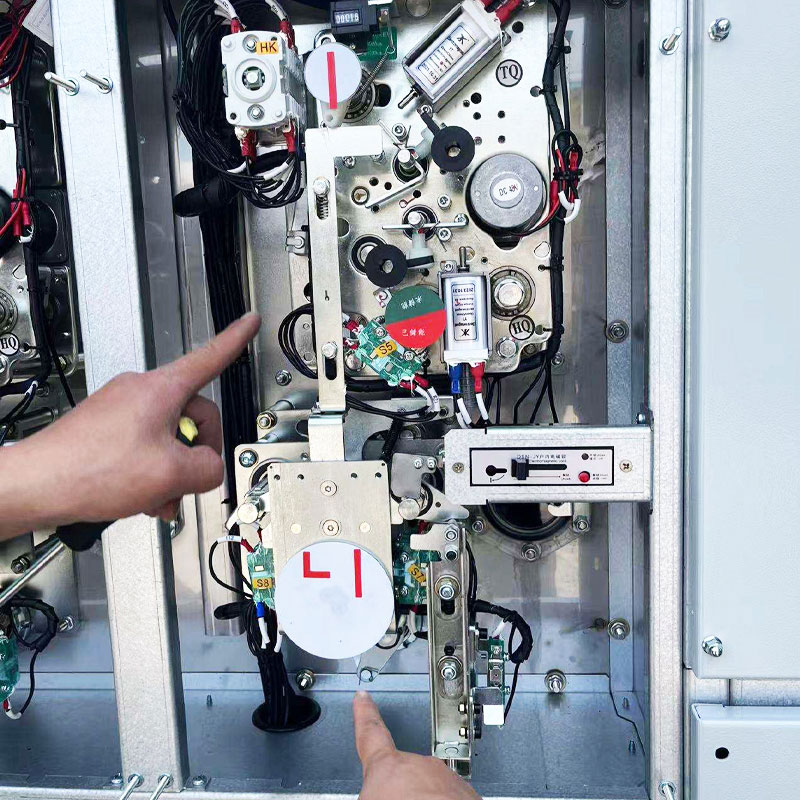

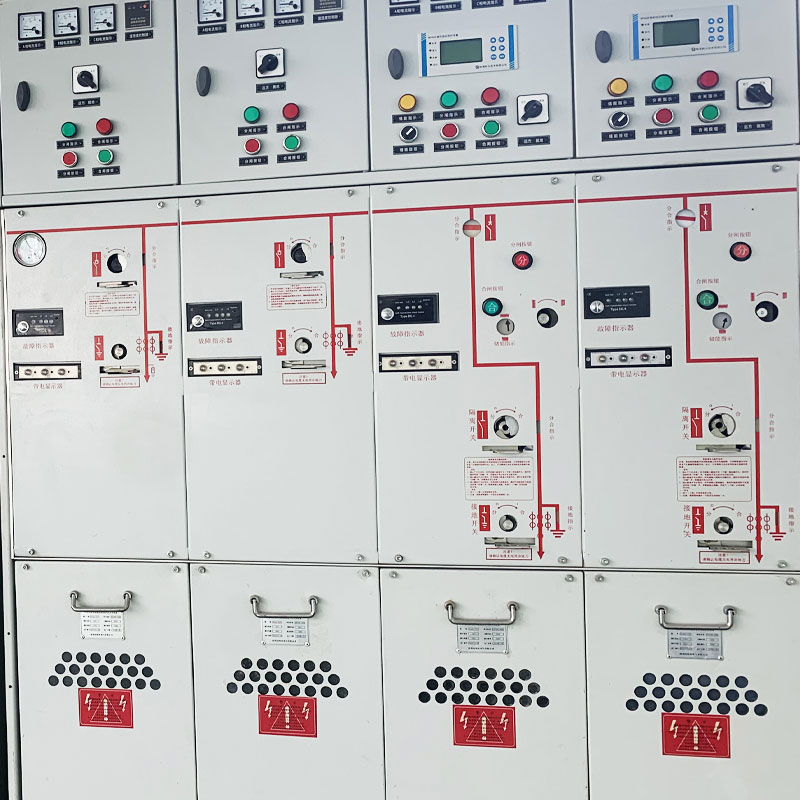

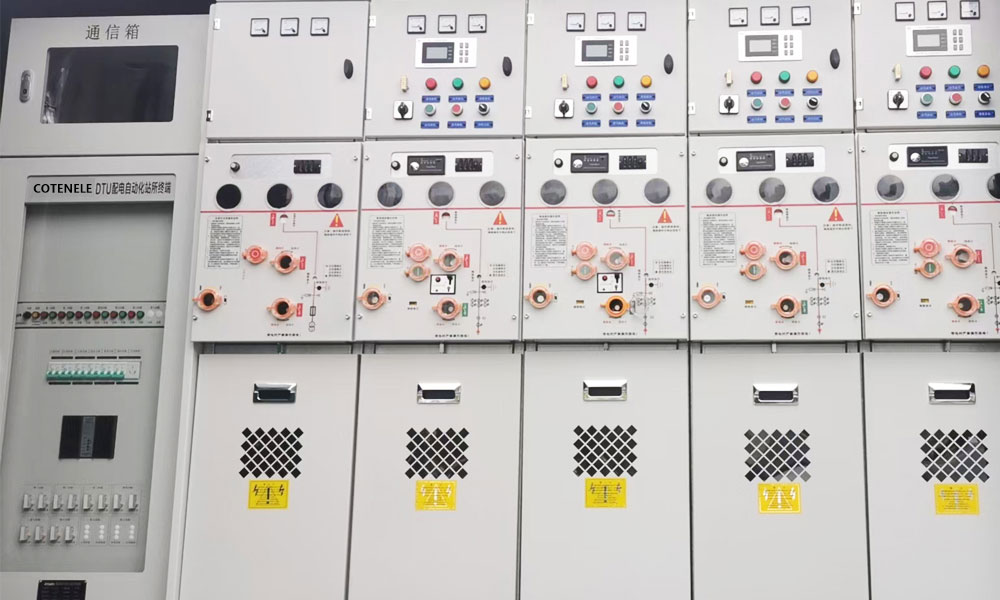

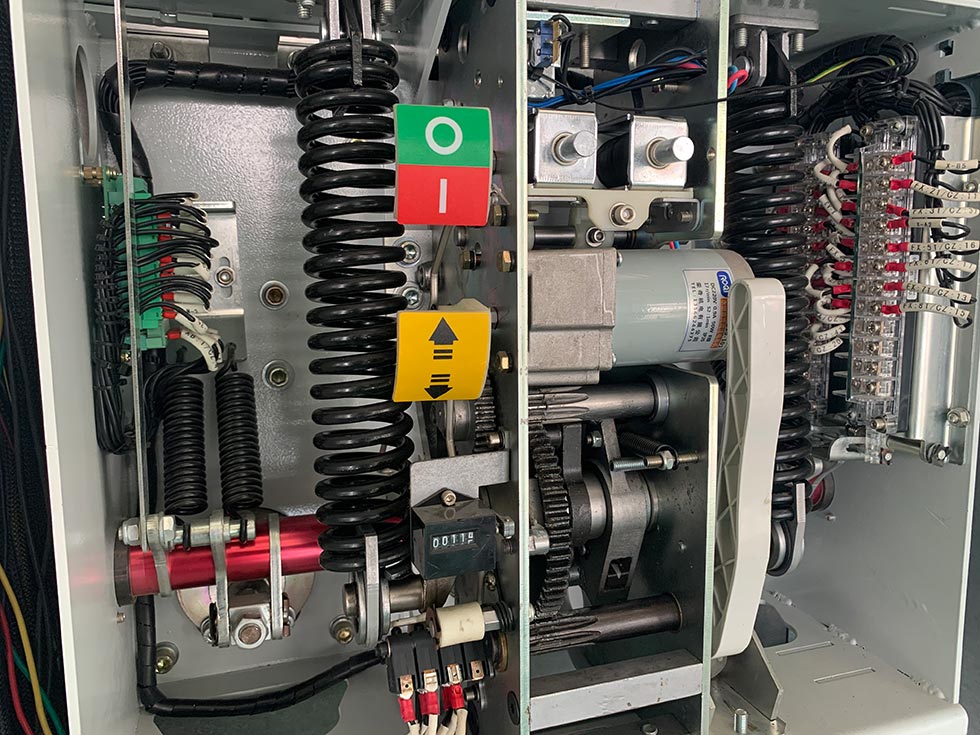

Műhelyünk

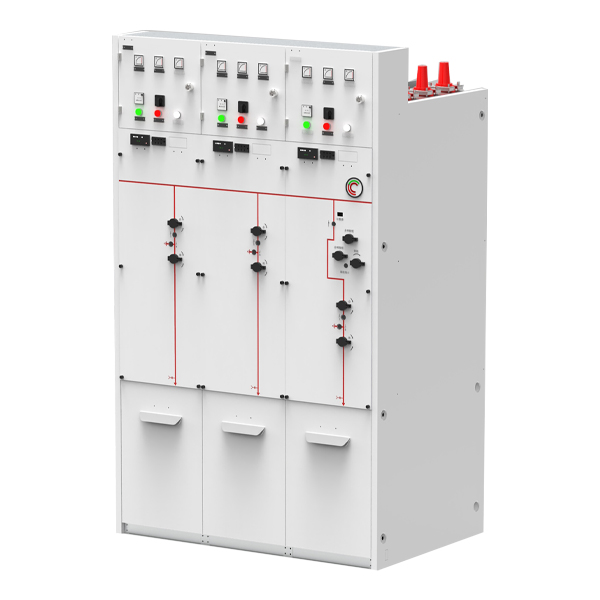

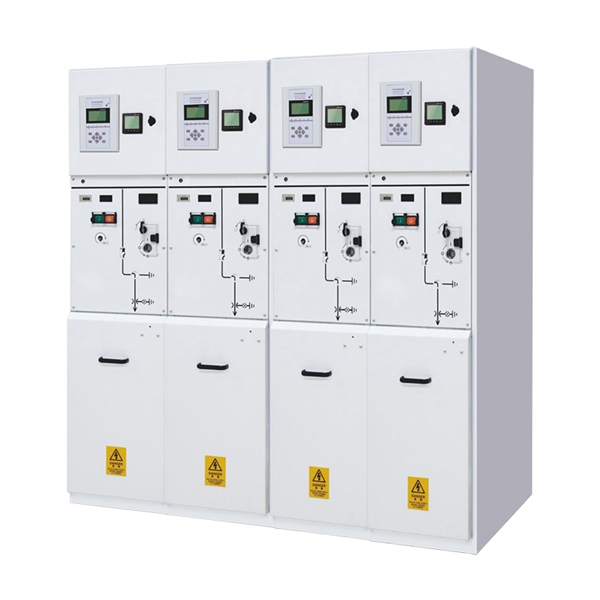

Környezetbarát Ring főegység besorolása

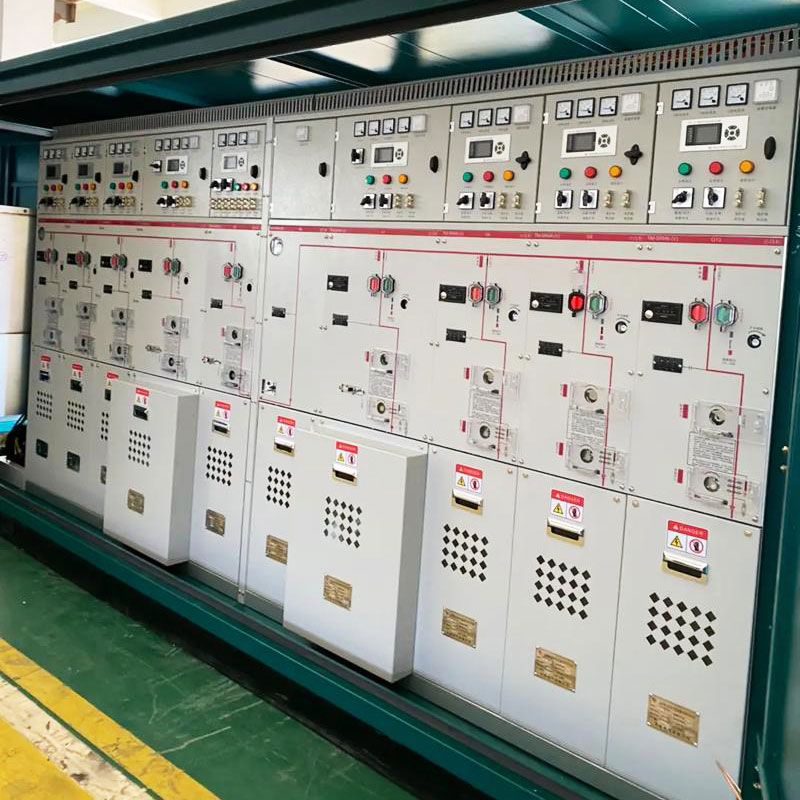

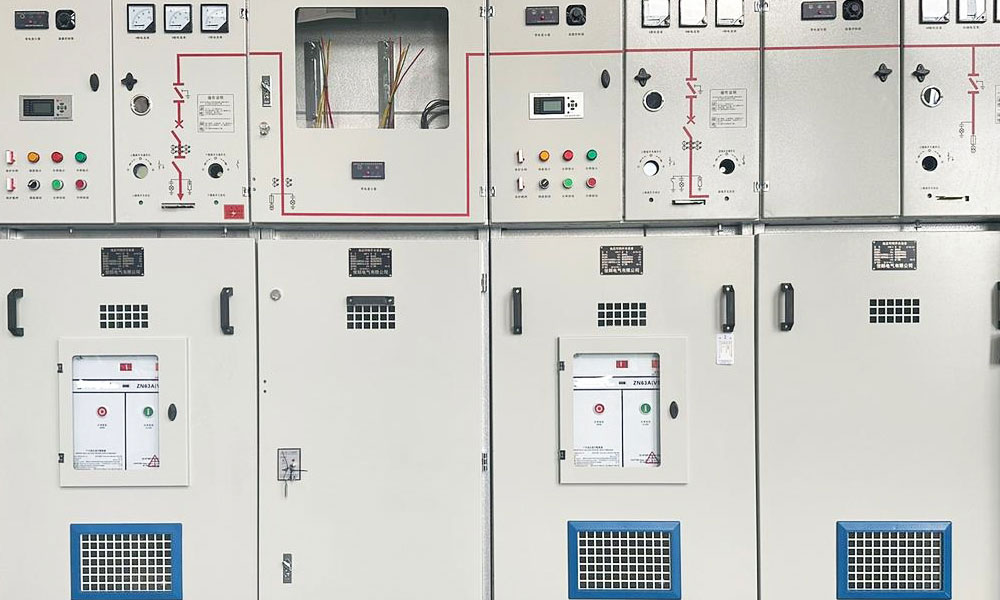

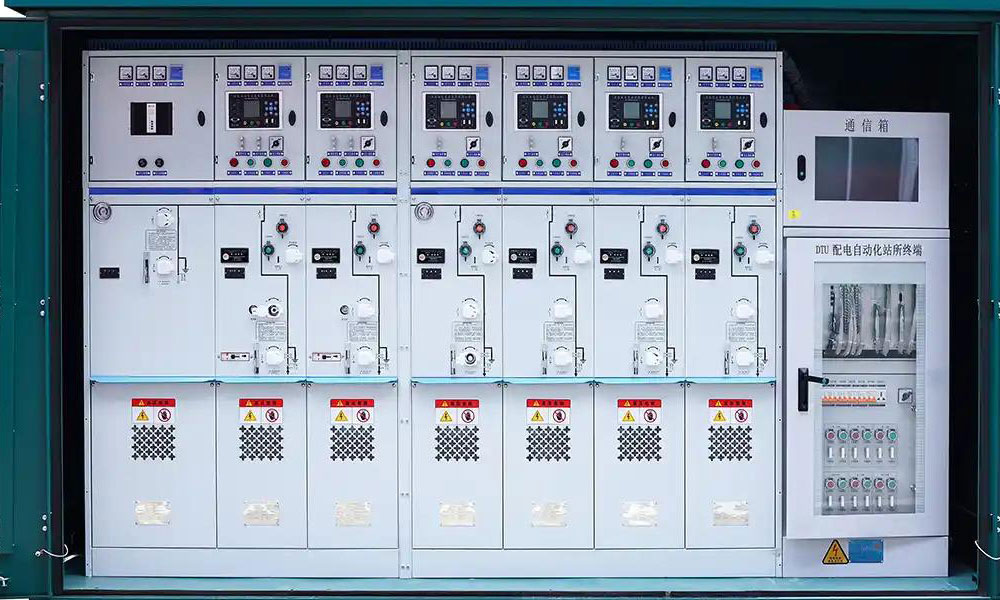

Termékek bemutatók
