Melyek a középfeszültségű kapcsolóberendezések típusai?

Középfeszültségű kapcsolóberendezésnélkülözhetetlen elektromos eszköz a 3,6 kV-tól 40,5 kV-ig terjedő névleges feszültségű elektromos berendezések vezérlésére, védelmére és leválasztására az áramelosztó hálózatokban.

Az alkalmazás, a költségek és a környezeti feltételek alapján többféle típus létezik, beleértve a kihúzható (középre szerelt) kapcsolóberendezéseket, a rögzített kapcsolóberendezéseket, a gyűrűs főegységeket (RMU), a gázszigetelésű kapcsolóberendezéseket és a szilárd szigetelésű kapcsolóberendezéseket.

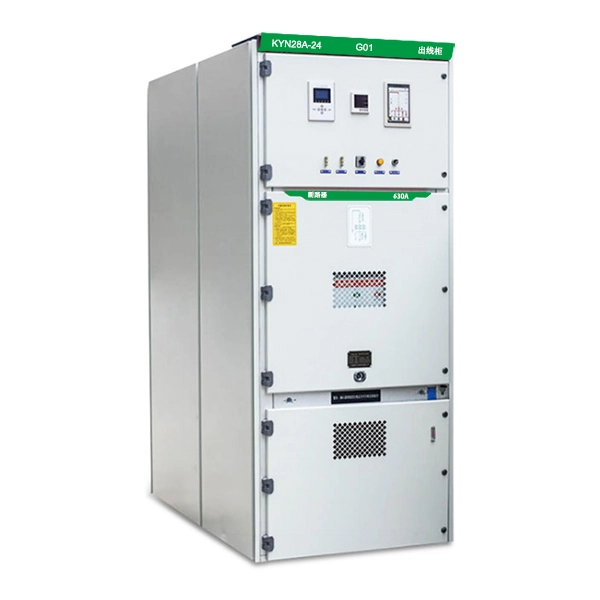

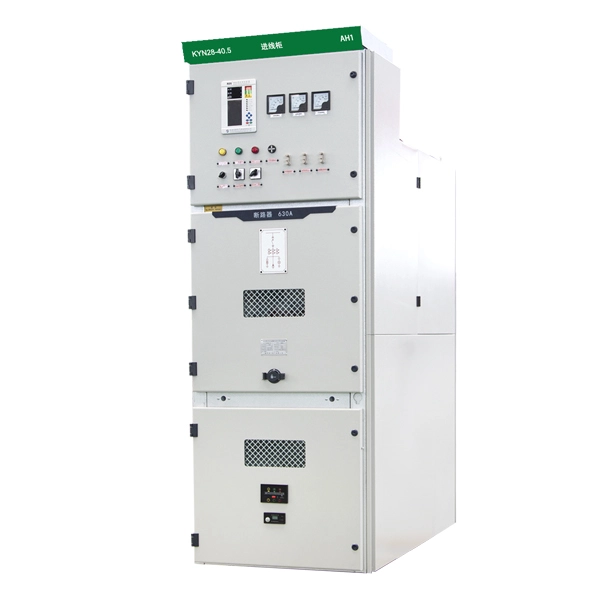

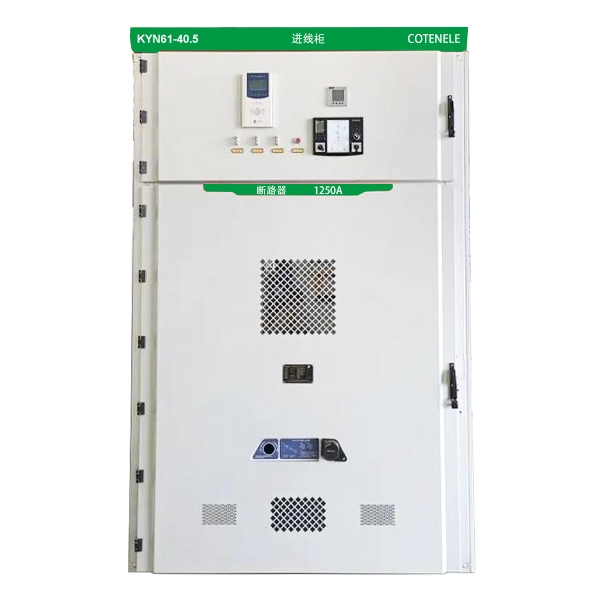

1. Kihúzható kapcsolóberendezés

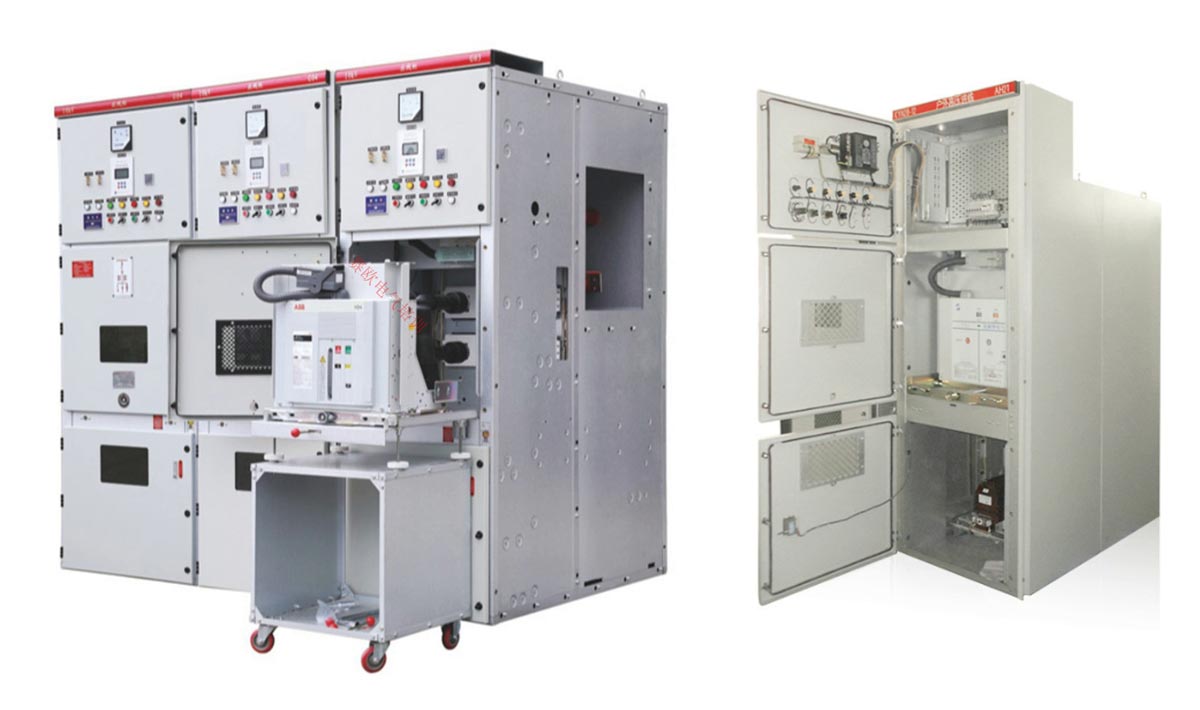

Ennek a kapcsolóberendezésnek a vákuum-megszakítóját általában egy mozgatható kézikocsira szerelik fel, amely könnyen mozgatható a szekrénybe és onnan ki.

A fő előny a gyors karbantartás és csere: a meghibásodott megszakító percek alatt kicserélhető egy tartalék egységgel, ami jelentősen csökkenti az állásidőt.

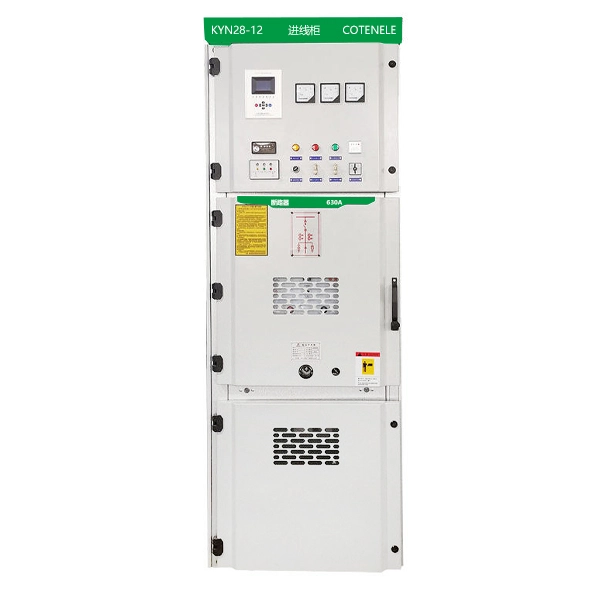

A kihúzható típusok, mint például a KYN28 12, rugalmas konfigurációt és megbízható mechanikus reteszeket is kínálnak. Széles körben használják alállomásokban, ipari üzemekben és közüzemi elosztórendszerekben, ahol nagy megbízhatóságra és egyszerű karbantartásra van szükség.

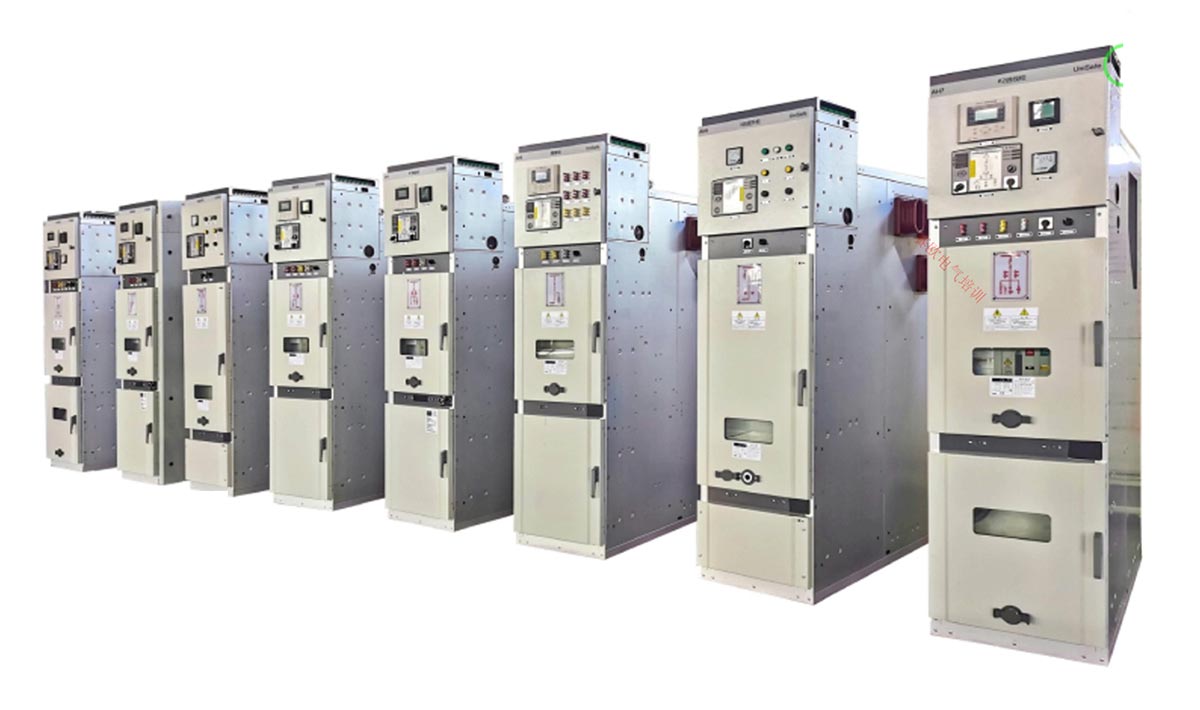

2. Fix kapcsolóberendezés

A rögzített kapcsolóberendezés az összes elsődleges alkatrészt állandóan a panel belsejében tartja.

Ez a szerkezet alacsonyabb anyag- és gyártási költséget eredményez gyakran 30-50 százalékkal, mint a kivonható típusok.

A kompromisszum hosszabb javítási idő, mivel bármilyen hiba esetén az egész szakasz feszültségmentesítése szükséges.

A rögzített típusokat (mint például az XGN2 12) még mindig széles körben használják korlátozott költségvetésű projektekben, másodlagos áramkörökben vagy olyan helyeken, ahol a kapcsolási műveletek ritkák.

3. Ring Main Units (RMU-k)

Az RMU egy kompakt, gyárilag összeszerelt kapcsolóberendezés, amelyet főként másodlagos elosztó hálózatokban használnak.

A megszakítók helyett a legtöbb RMU terhelésmegszakító kapcsolót használ biztosítékokkal kombinálva a transzformátor védelmére.

Kis méretük és alacsonyabb költségük miatt alkalmasak gyűrűs főhálózatokra, kompakt alállomásokra és kültéri szekrényes telepítésekre.

A fő korlátozás az, hogy nem szakíthatják meg önállóan a nagy rövidzárlati áramokat, és biztosítékokra vagy felfelé irányuló megszakítókra támaszkodhatnak a hibavédelem érdekében.

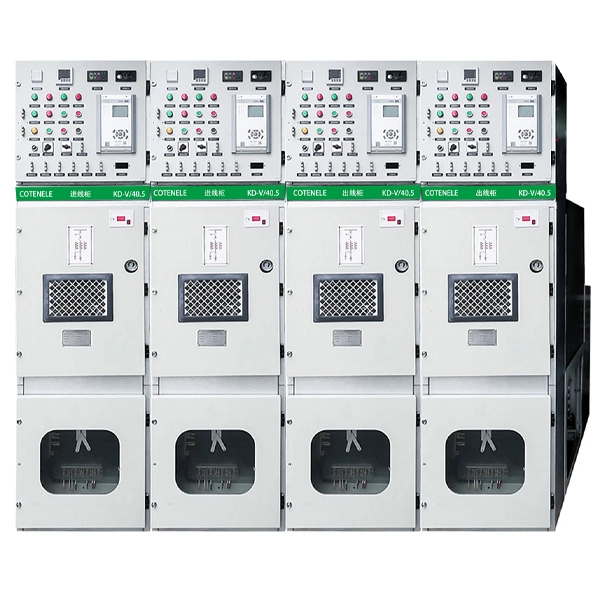

4. Gázszigetelt kapcsolóberendezés (GIS)

A gázszigetelt kapcsolóberendezések minden feszültség alatt álló alkatrészt egy szigetelőgázzal, jellemzően SF6-tal vagy újabb környezetbarát száraz levegővel vagy fluor-nitril keverékkel töltött tartályba zárnak.

Mivel a gáz dielektromos szilárdsága sokkal nagyobb, mint a levegő, a térinformatikai berendezések 50-70 százalékkal kisebbek lehetnek, mint a levegőszigetelt kapcsolóberendezések.

Teljesen tömített a nedvesség, a por és a só ellen, így alkalmas zord környezetben, például tengerparti területeken, földalatti alállomásokon vagy offshore platformokon.

A hátrányok a magasabb kezdeti költségek és az SF6 alapú rendszerekben a környezetvédelmi szempontok.

5. Szilárd szigetelésű kapcsolóberendezés

Szilárd szigetelt kivitelben a nagyfeszültségű vezetékek epoxigyantába vagy hasonló szilárd anyagokba vannak ágyazva.

Ez teljesen tömített és érintésbiztos szerkezetet biztosít, kiküszöbölve a légrésektől vagy a gáznyomástól való függést.

A szilárd szigetelésű kapcsolóberendezések ellenállnak a magasságnak, a páratartalomnak és a szennyeződéseknek, és SF6-mentesek, ami környezetbaráttá teszi.

Bár költsége magasabb, mint a hagyományos légszigetelt kapcsolóberendezéseké, jó egyensúlyt kínál a biztonság, a kompaktság és a fenntarthatóság között, és széles körben használják zöld épületekben és intelligens hálózati projektekben.

Főbb különbségek

• Felépítés: kihúzható vs fix vs kompakt RMU vs zárt tartály vs öntött szilárd anyag
• Szigetelő közeg: levegő, gáz vagy szilárd epoxi
• Főbb alkatrészek: megszakítók vs terhelésmegszakító kapcsolók
• Alkalmazási prioritás: karbantartási kényelem, költséghatékonyság, helytakarékosság, környezeti alkalmazkodóképesség

Ezen osztályozások megértésével a mérnökök a költségvetés, a megbízhatóság, a helyviszonyok és a működési környezet alapján kiválaszthatják a legmegfelelőbb középfeszültségű kapcsolóberendezést.

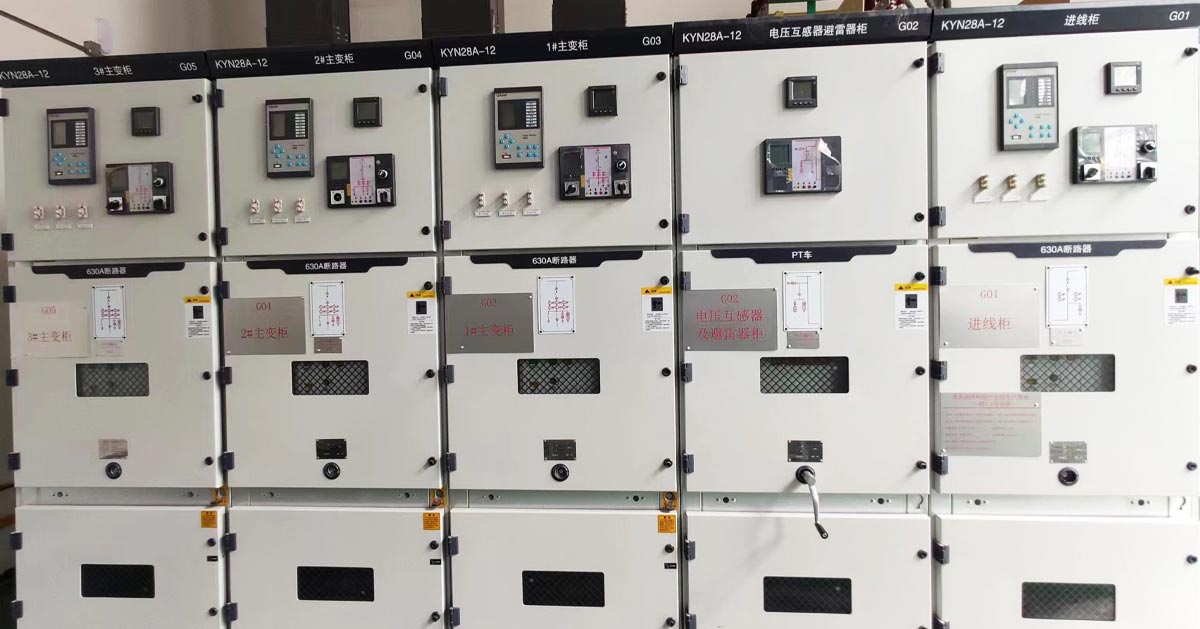

Mi a középfeszültségű kapcsolóberendezések belső felépítése és magösszetevői?

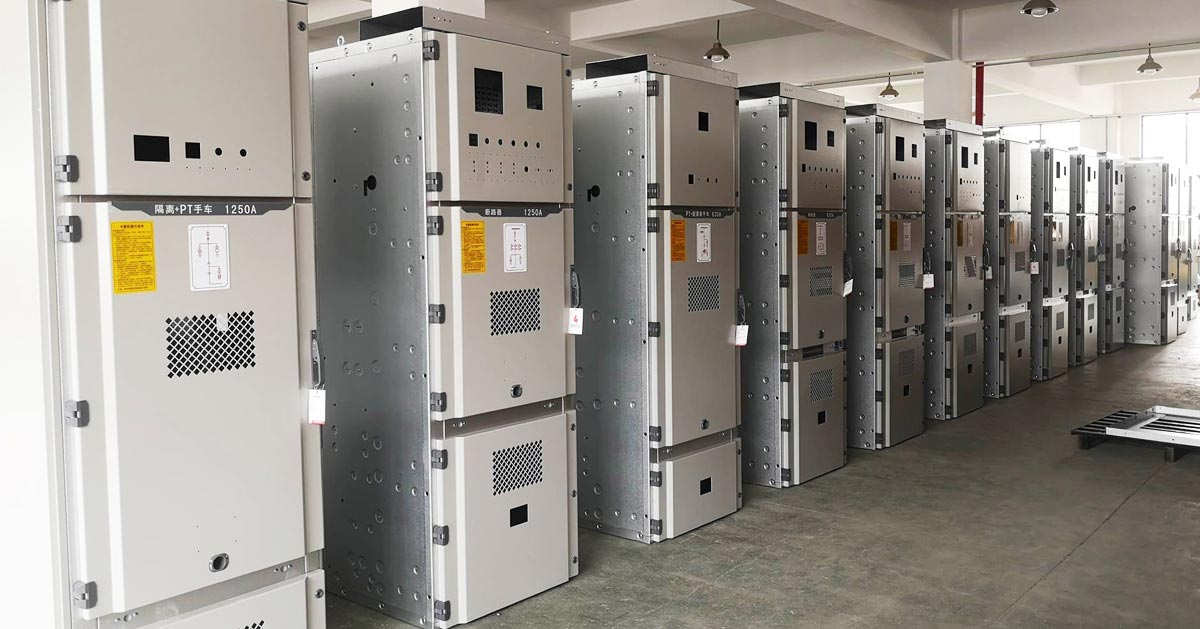

Négy funkcionális rekesz

• Gyújtósín-rekesz: A panel hátsó felső részén található, és a fő gyűjtősínről gyűjti és osztja el az áramot.
• Megszakító / Kézikocsi rekesz: A megszakító teherautónak van elhelyezve, amely a normál működés és a hiba megszakításának kulcsterülete.
• Kábelrekesz: Bejövő és kimenő kábelek csatlakoztatására, valamint áramváltók és földelőkapcsolók elhelyezésére.
• Alacsony feszültség / műszerrekesz: Másodlagos vezérlő-, védő- és felügyeleti eszközöket telepít.

Alapvető funkcionális komponensek

• Fő gyűjtősín: összegyűjti és elosztja az elektromos energiát
• Megszakító/kontaktor: Megszakítja az áramot normál vagy hiba esetén
• Leválasztó / terhelésmegszakító kapcsoló: Leválasztást vagy kapcsolást biztosít terhelés alatt
• Áramtranszformátor / Feszültségtranszformátor: Nagy áramerősséget és feszültséget alakít át a méréshez
• Földelő kapcsoló: Biztosítja a biztonságos földelést a karbantartás során
• Túlfeszültség-levezető: Villámcsapás és kapcsolási túlfeszültség elleni védelem
• Védelmi relé: Érzékeli a hibákat és kioldójeleket küld

Öt védelmi biztonsági reteszelés

• Akadályozza meg a megszakító hibás működését
• Kerülje el a megszakító elmozdulását terhelés alatt
• Akadályozza meg a földelőkapcsoló zárását, ha az áramkör feszültség alatt van
• Akadályozza meg az áramkör bekapcsolását, ha a földelő kapcsoló zárva van
• Akadályozza meg a hozzáférést az éles rekeszekhez

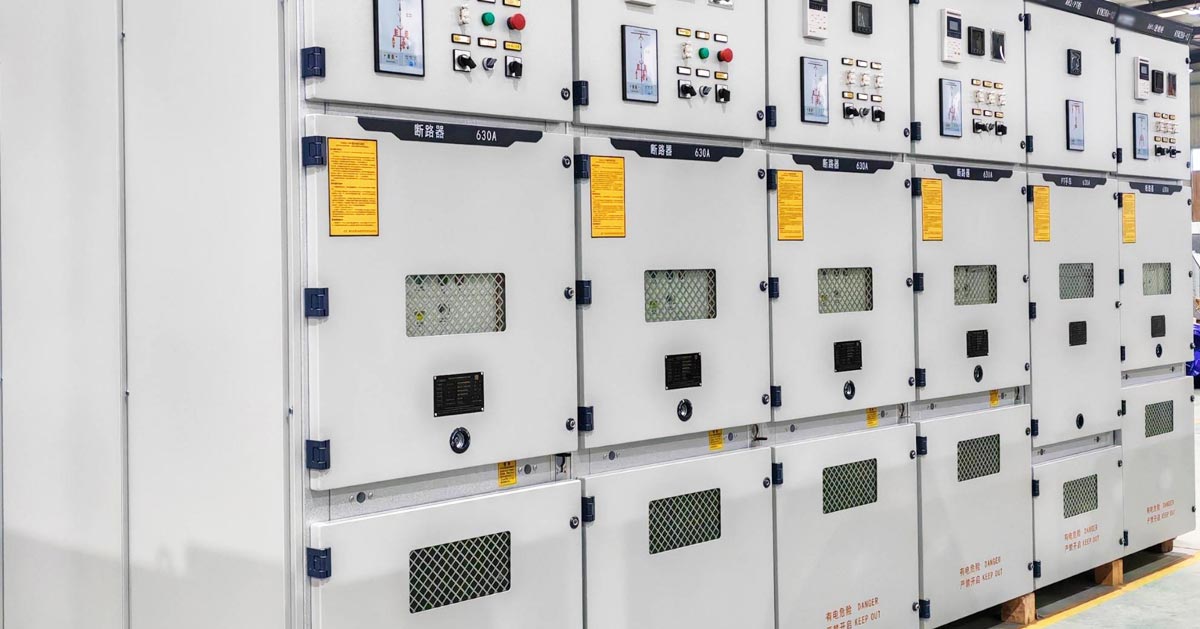

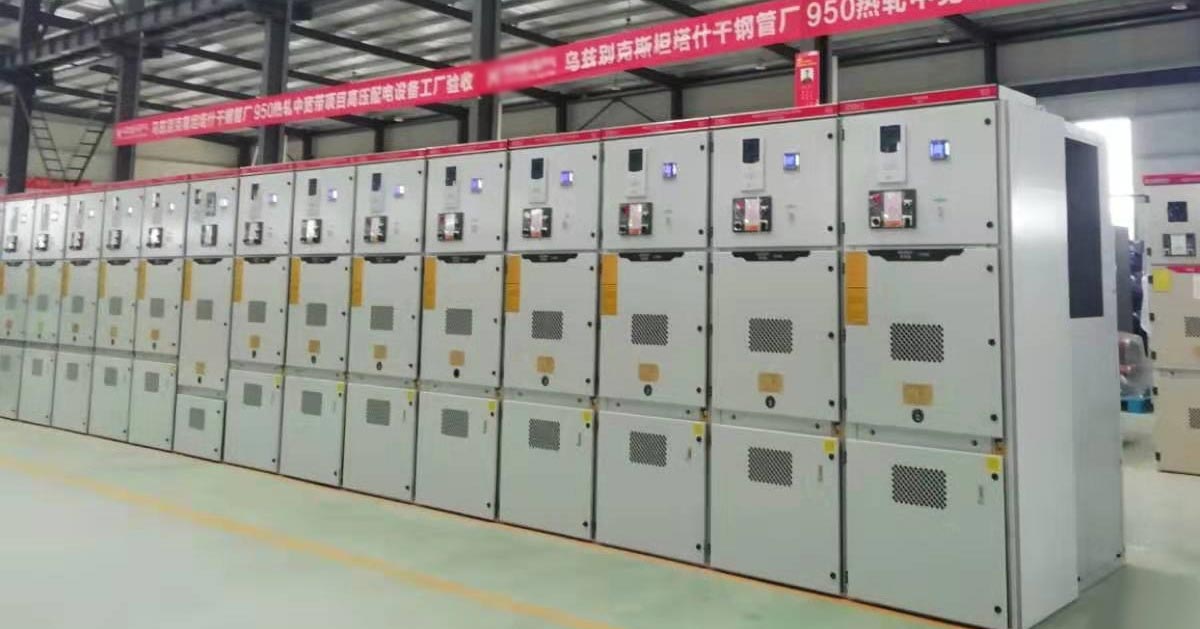

Fő alkalmazási forgatókönyvek

• Energiaellátó rendszerek: A városi és ipari elosztóhálózatok magja
• Ipari szektor: Stabil energia az acél-, petrolkémiai és bányászati ​​ipar számára
• Kereskedelmi és infrastruktúra: Épületek, kórházak, repülőterek, adatközpontok
• Megújuló energia: Nap- és szélenergia integrálása a hálózati rendszerekbe
• Speciális környezetek: Offshore platformok, nagy magasságú és magas páratartalmú területek

Hogyan válasszunk megfelelő középfeszültségű kapcsolóberendezést?

1. Alkalmazás és hálózati szerepkör

Az elsődleges elosztás nagy hibakapacitást és gyakori működést igényel. A másodlagos elosztás a kompakt méretre és az alacsonyabb költségekre összpontosít.

2. Karbantartás és leállás

A kihúzható típusok támogatják a gyors karbantartást. A rögzített típusok hosszabb állásidőt igényelnek a javítás során.

3. Környezeti feltételek

Levegőszigetelés a tiszta beltéri területek érdekében. GIS vagy szilárd szigetelés zord környezetekhez.

4. Szabad hely

A légszigetelés több helyet igényel. A térinformatikai vagy szilárd szigetelés 50-70 százalékkal csökkenti a helyet.

5. Hibaszint

A magas hibaszintek megszakító alapú rendszereket igényelnek. A mérsékelt szintek használhatják az RMU megoldásokat.

6. Költségvetés és életciklus-költség

A fix és az RMU típusok csökkentik a kezdeti költségeket. A kihúzható, térinformatikai és szilárd szigetelés hosszú távú értéket biztosít.

7. Környezetvédelmi és biztonsági követelmények

Az SF6 mentes rendszerek szilárd vagy környezetbarát gázszigetelést használnak. A teljesen zárt kialakítás javítja a közbiztonságot.
