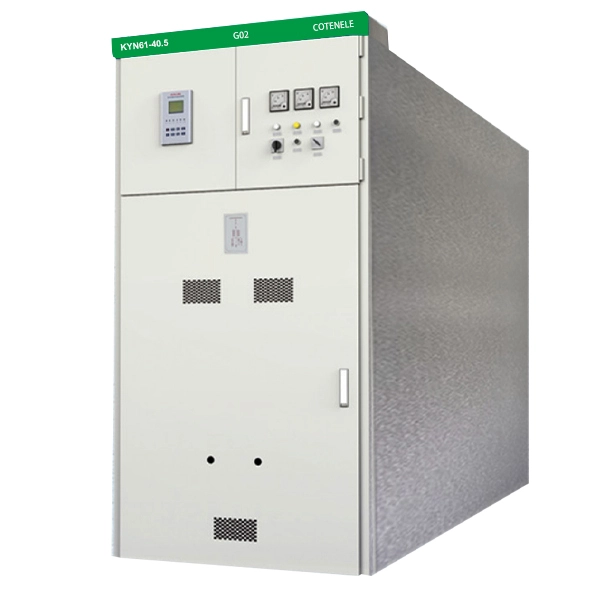

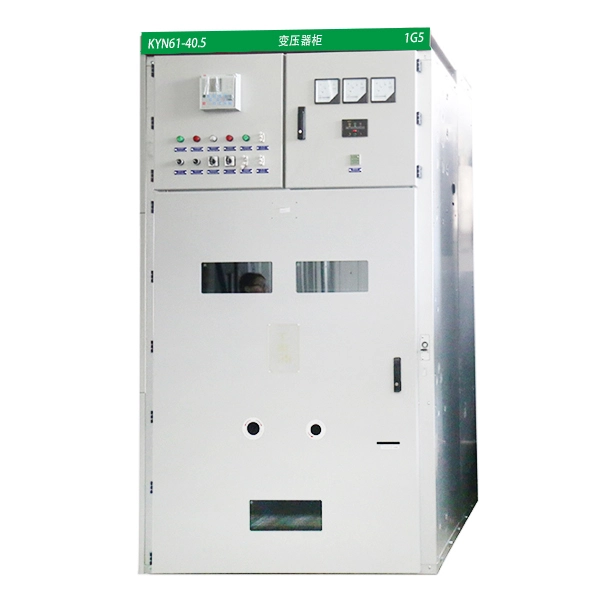

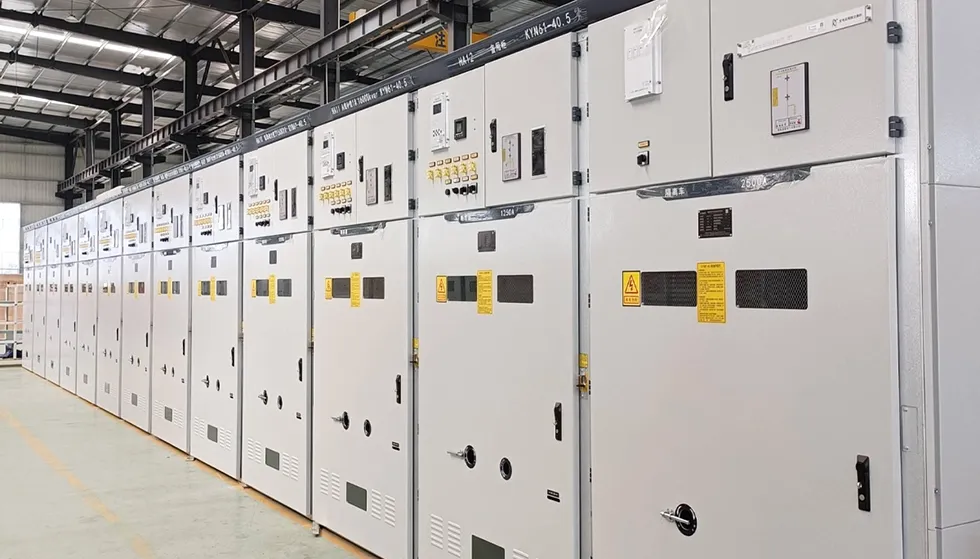

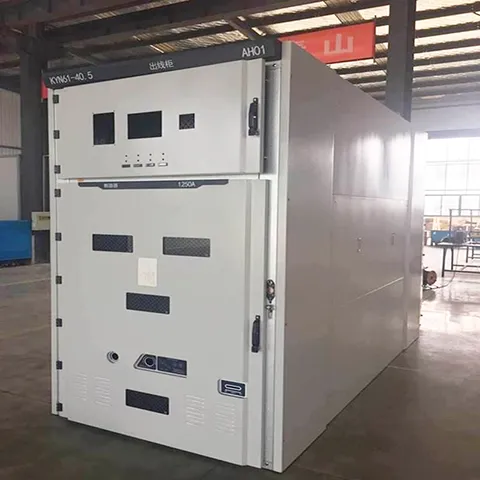

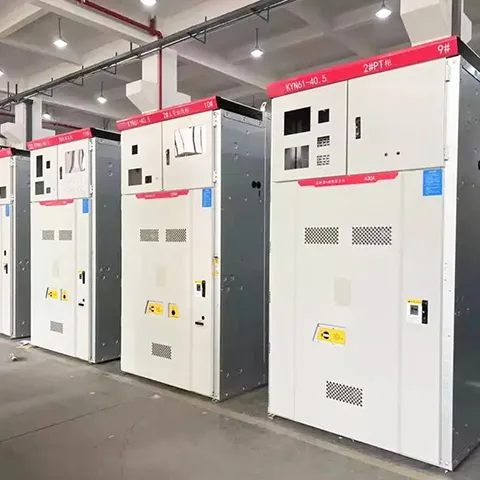

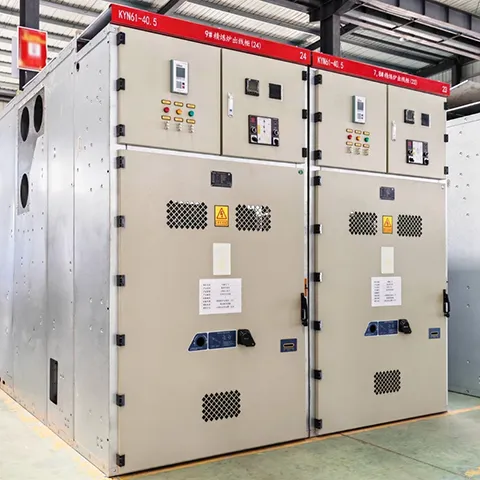

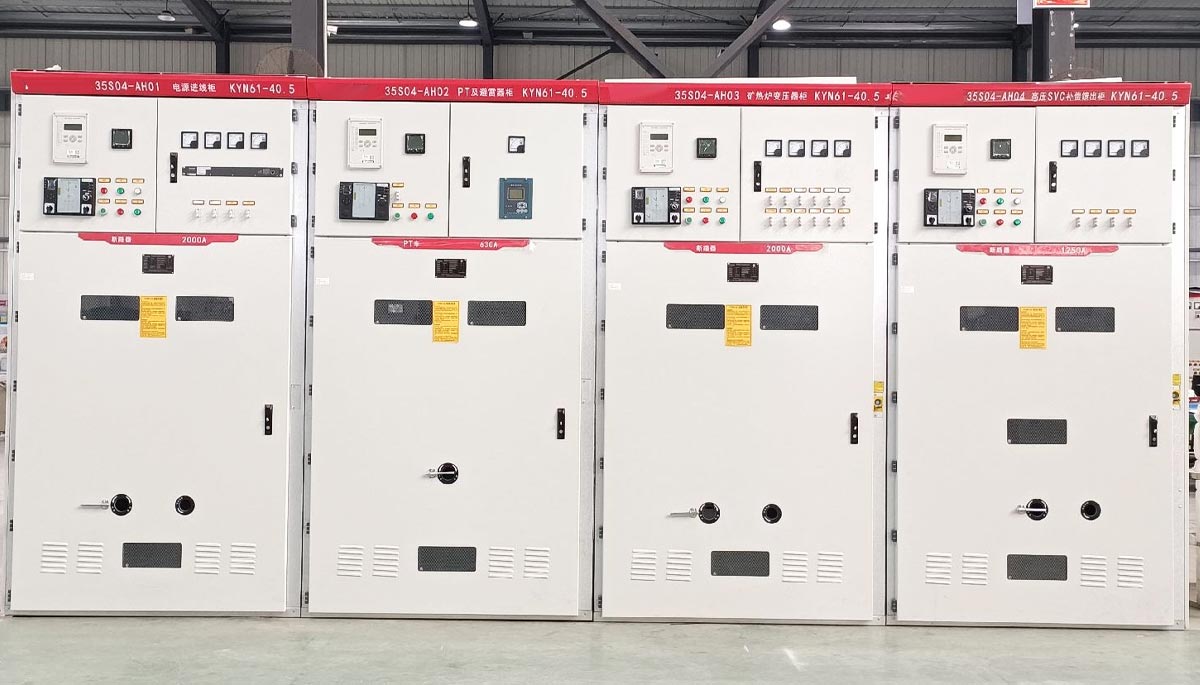

33KV közepes feszültségű fémbevonatú kapcsolókészülék panelek

A KYN61-40.5 sorozatú 33KV-os középfeszültségű fémburkolatú kapcsolóberendezési panelek széles körben használt beltéri kapcsolóberendezési megoldás 35 kV-os áramátviteli és elosztórendszerekhez. A teljes megnevezése „Páncélozott cserélhető AC fémbevonatos kapcsolóberendezés”. A Cotenele az ilyen típusú berendezések megbízható és tapasztalt gyártója.

A KYN61-40.5 kapcsolóberendezést elsősorban az erőátviteli és elosztórendszerek elektromos áramköreinek vezérlésére, védelmére és felügyeletére használják. Kiforrott technológiájával, magas üzembiztonságával és bizonyított teljesítményével széles körben alkalmazzák erőművekben, alállomásokban, valamint ipari és bányászati ​​áramelosztó hálózatokban.

Ez a kapcsolóberendezés megfelel a következő szabványoknak:

GB 3906 – 3–35 kV AC fémházas kapcsolóberendezés

GB/T 11022 – Általános műszaki követelmények a nagyfeszültségű kapcsoló- és vezérlőberendezésekre

IEC 62271-200 – AC fémházas kapcsoló- és vezérlőberendezések 1 kV feletti és 52 kV-ig terjedő névleges feszültségekhez

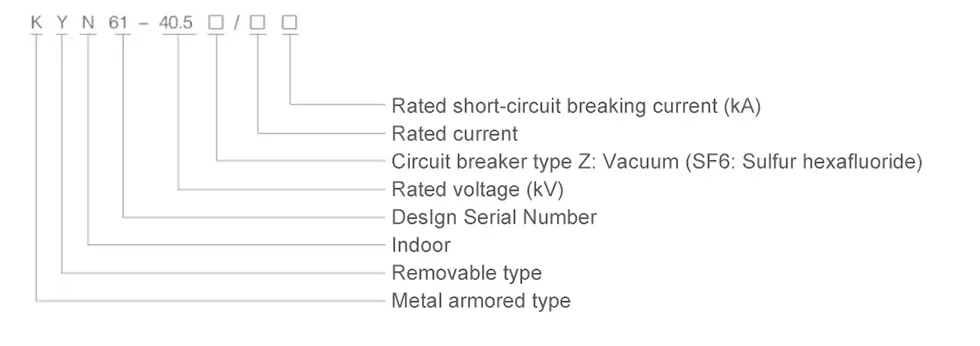

Modul és jelentések

Főbb műszaki paraméterek

A KYN61-40.5 fő műszaki paraméterei

A KYN61-40.5 fő műszaki paraméterei

Munkakörülmények

1. Környezeti levegő hőmérséklete:A maximális hőmérséklet +40°C, a minimum hőmérséklet pedig -10°C.

2. Magasság:A telepítés helye nem haladhatja meg az 1oo0 m-t a tengerszint felett.

3. Környezeti relatív páratartalom:A napi átlagérték nem haladhatja meg a 95%-ot, a havi átlagérték pedig nem haladhatja meg a 9%-ot.

4. Környezeti levegőviszonyok:A berendezés nem alkalmas olyan helyekre, ahol korrozív anyagok, erős szennyezés, gyúlékony gázok vagy erős rezgések vannak jelen.

5. Szeizmikus viszonyok:Ha földrengés történik, annak intenzitása nem haladhatja meg a 8-as magnitúdót.

Melyek a KYN61-40.5 kapcsolóberendezések alkalmazásai?

A KYN61-40.5 sorozatú 33KV középfeszültségű fémbevonatú kapcsolókészülék paneleket széles körben használják:

1. Erőművek és hálózati alállomások (leggyakoribb)

2. Ipari és bányászati ​​vállalkozások (kohászat, petrolkémia, szénbányák, cement, autógyártás stb.)

3. Megújulóenergia-projektek (PV erőművek, szélerőművek – a hozzájuk tartozó fokozatos vagy elosztó alállomásokban)

4. Infrastruktúra (repülőterek, kórházak, sokemeletes épületek, nagy kereskedelmi komplexumok)

5. Speciális alkalmazások (gyakori működési helyek)

Milyen előnyei vannak a KYN61-40.5 kapcsolóberendezésnek?

Magas biztonság:Teljesen fémpáncélozott és rekeszes, átfogó "ötbiztos" reteszelő rendszerrel felszerelve a helytelen működés megakadályozása és a személyzet és a berendezések biztonsága érdekében. Minden funkcionális rekesz rendelkezik egy független nyomáscsökkentő csatornával, amely az ívhibákat a kezelőtől távol tartja.

Magas megbízhatóság:Hosszú tervezési élettartam; kulcsfontosságú alkatrészek, mint például a megszakító és a földelő kapcsoló, több tízezer mechanikai műveletre képesek.

Rugalmas konfiguráció:Kompatibilis a különböző főbb márkájú megszakítókkal (pl. hazai ZN85, ABB VD4 stb.), hogy megfeleljen a különböző felhasználói követelményeknek. Több fő bekötési sémát támogat (kábel bemenet/kimenet, felsővezeték bemenet/kimenet stb.).

Hogyan vásárolhatok 33KV-os középfeszültségű fémbevonatú kapcsolóberendezési paneleket?

Rendelés előtt kérjük adja meg az alábbi adatokat:

1. A főáramköri séma egyvonalas rajza, annak tervezett alkalmazása, a konkrét főáramkör-konfiguráció, a kapcsolószekrény alaprajza, valamint a berendezés elrendezési és elrendezési rajzai.

2. A kapcsolóberendezés vezérlési, mérési és védelmi funkcióira vonatkozó követelmények, valamint egyéb zárt berendezésekre és automatizálási eszközökre vonatkozó követelmények.

3. A kapcsolóberendezésben használt egyes elektromos alkatrészek típusjelölése, műszaki jellemzői és mennyisége.

4. Ha a kapcsolóberendezések között vagy a bejövő vezetékszekrényhez gyűjtősínhíd szükséges, akkor a következő részletes adatokat kell megadni: a gyűjtősínhíd névleges áramáteresztő képessége, fesztávja, padlószint feletti magassága.

5. Ha a kapcsolóberendezést különleges környezeti feltételek mellett kívánják használni, a megrendeléskor ezeket a feltételeket részletesen meg kell adni.

6. Minden egyéb speciális követelményt meg kell vitatni és egyeztetni cégünkkel.

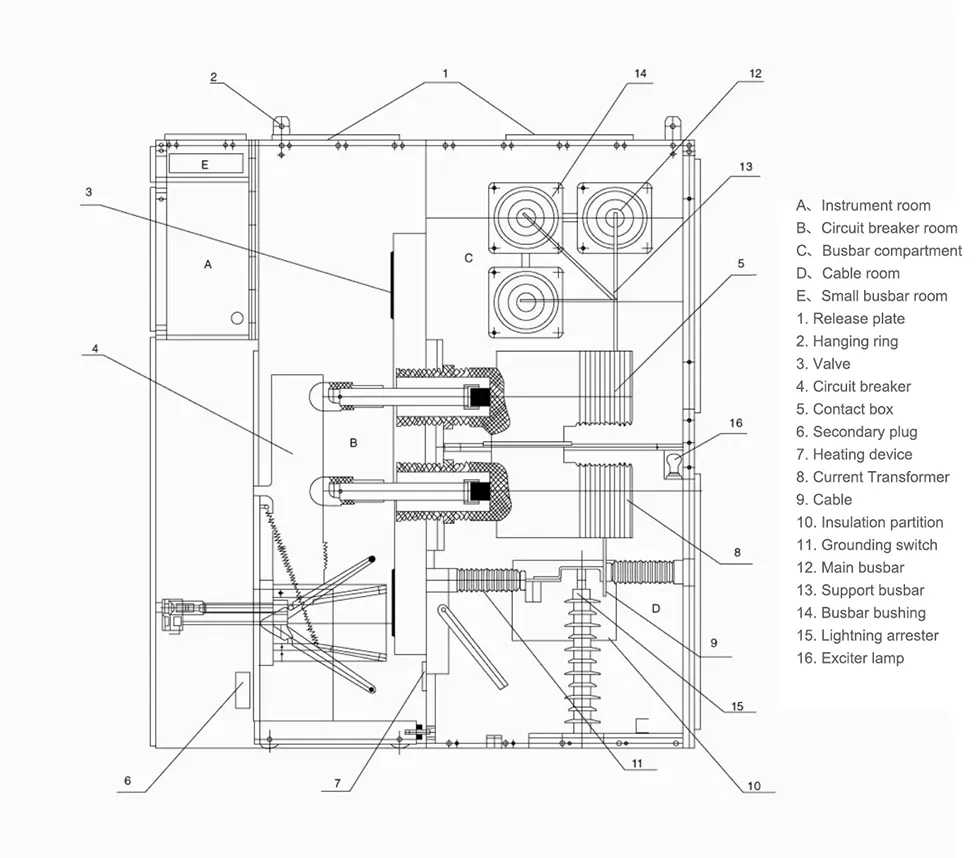

Megjelenés és méretek
