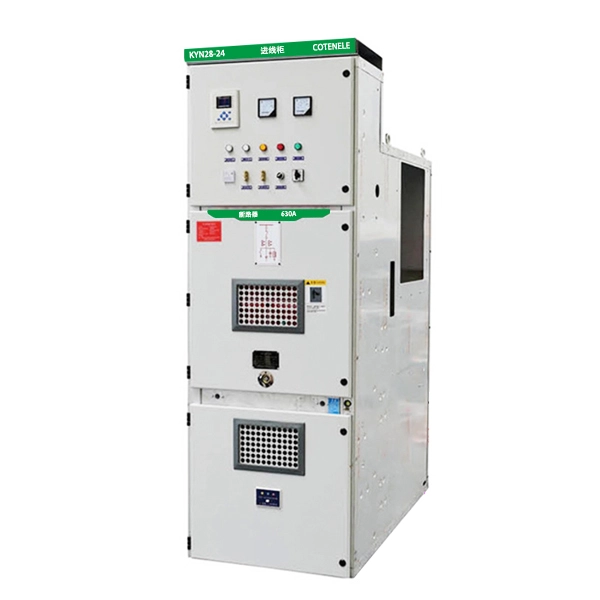

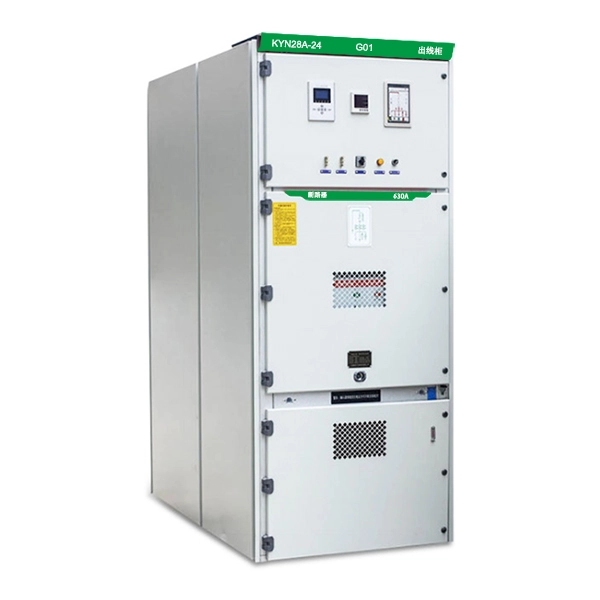

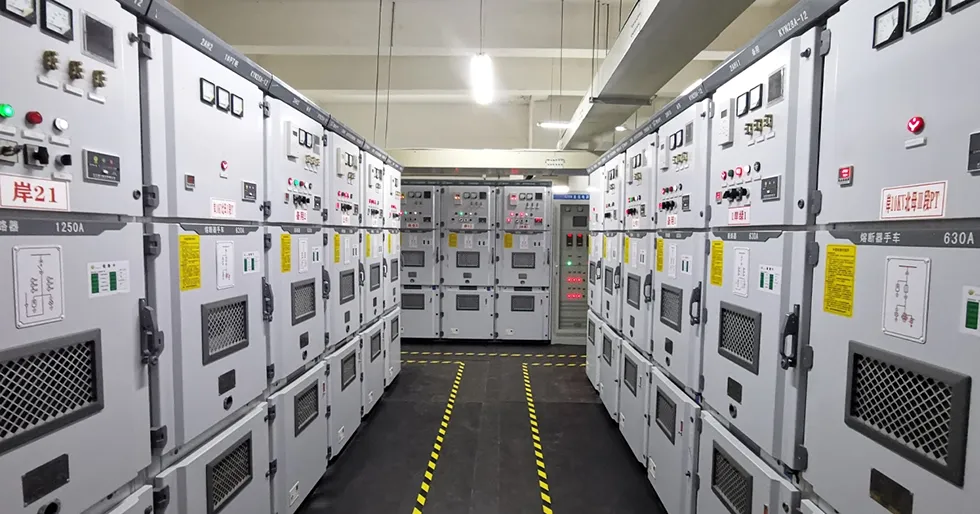

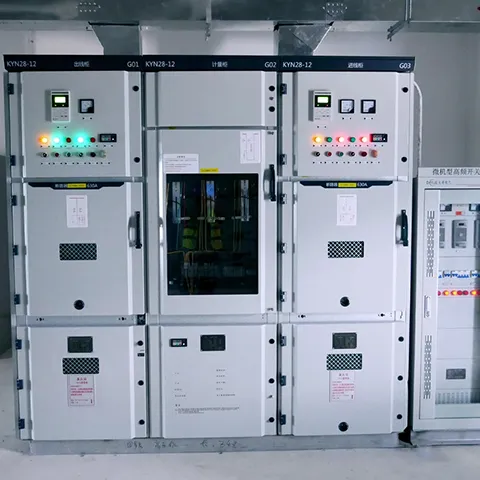

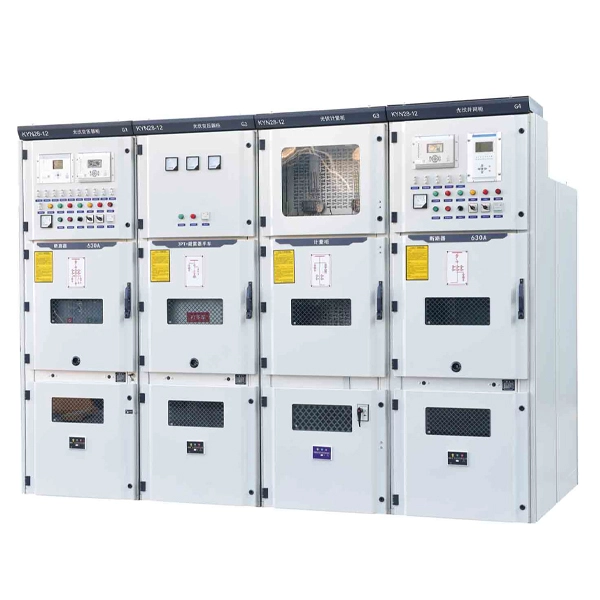

22KV középfeszültségű fémborítású kapcsolóberendezés
A Cotenele évek óta elkötelezett a technológiai kutatás és fejlesztés mellett a középfeszültségű kapcsolóberendezések és gyűrűs főegységek területén, amely a 3,6 kV-tól 40,5 kV-ig terjedő névleges feszültségű kapcsolóberendezés-panelek teljes skáláját lefedi. A KYN28-24 sorozatú 22KV-os, közepes feszültségű, fémborítású kapcsolóberendezések, amelyeket gyártunk, megbízható, könnyen gyártható, biztonságos, biztonságos és fejlett technológiával rendelkezik. használni. Széles körben használják erőművekben, alállomásokban, ipari és bányászati vállalkozásokban, valamint kereskedelmi épületekben.
A Cotenele az egyik legfejlettebb középfeszültségű kapcsolóberendezés-gyártó Kínában. Az általunk gyártott KYN28-24 Serie 22KV középfeszültségű fémburkolatú kapcsolóberendezés évek óta folyamatosan működik a China State Grid több projektjében. A KYN28-24 középfeszültségű kapcsolóberendezés beltéri háromfázisú/60 voltos, 24kV 50-es teljesítményű rendszerekhez használható elektromos energia fogadása és elosztása, valamint vezérlő, védő és felügyeleti áramkörök. Középfeszültségű kapcsoló- és gyűrűs főegységünk több hazai és nemzetközi szabványnak is megfelel, mint például a GB/T3906 "3.6kV~40.5kV AC fémmel zárt kapcsoló- és vezérlőberendezés" és az IEC 62271-200.
Modell és jelentések
Főbb műszaki paraméterek
1.A kapcsolóberendezés főbb műszaki paraméterei
| SN | Tétel | Egység | Paraméterek | ||||
| 1 | Névleges feszültség | KV | 24 | ||||
| 2 | Névleges frekvencia | Hz | 50/60 | ||||
| 3 | Névleges szigetelési szint | Villámimpulzus-ellenállási feszültség (csúcsérték) | KV | Fázisról fázisra Fázis a földre |
60 | Izolációs rés | 79 |
| 1 perces tápfrekvencia-ellenállási feszültség (effektív érték) | 125 | 145 | |||||
| Segédvezérlő áramkör teljesítmény-frekvencia-ellenállási feszültsége | V | 2000 | |||||
| 4 | Névleges áram | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Névleges rövidzárlati megszakítóáram | KA | 20 | 31.5 | |||
| 6 | Névleges rövidzárlati záróáram (csúcs) | KA | 50 | 80 | |||
| 7 | Névleges rövid idejű ellenállási áram (4 s) | KA | 20 | 31.5 | |||
| 8 | Névleges csúcsellenállási áram | KA | 50 | 80 | |||
| 9 | A segédvezérlő áramkör névleges feszültsége | V | DC vagy AC 110/220 | ||||
| 10 | Védelmi fokozat | IP4X (megszakító helyiség ajtaja nyitva vagy rekesz a rekeszhez IP2X) | |||||
| 11 | A héj méretei (szélesség * mélység * magasság) | mm | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Súly | Kg | 840~1440 | ||||
| Megjegyzés: A felső bejövő és kimenő vonali szekrény mélysége 2360 mm. | |||||||
2. A VS1-24,VN2-24 vákuummegszakító főbb műszaki paraméterei
| SN | Tétel | Egység | Paraméterek | ||
| 1 | Névleges feszültség | KV | 24 | ||
| 2 | Névleges szigetelési szint | 1 perces tápfrekvencia-ellenállási feszültség (effektív érték) | 60 | ||
| Villámimpulzus-ellenállási feszültség (csúcsérték) | 125 | ||||
| 3 | Névleges frekvencia | Hz | 50/60 | ||
| 4 | Névleges áram | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Névleges rövidzárlati megszakítóáram | KA | 20 | 31.5 | |
| 6 | Névleges rövidzárlati záróáram (csúcs) | 50 | 80 | ||
| 7 | Névleges rövid idejű ellenállási áram (4 s) | 20 | 31.5 | ||
| 8 | Névleges csúcsellenállási áram | 50 | 80 | ||
| 9 | Egyetlen kondenzátortelep névleges törési árama | A | 630 | ||
| 10 | Névleges kondenzátortelep törési áram | 400 | |||
| 11 | Névleges rövidzárlati megszakítási áram megszakítási idők | Times | 50 | ||
| 12 | Mechanikai élettartam | 20000 | |||
| 13 | Névleges működési sorrend | O-0,3s-CO-180s-CO | |||
Munkakörülmények
Normál működési feltételek
1. Környezeti hőmérséklet
Maximum: +40°C, minimum: –15°C. A 24 órás periódus alatt mért átlagérték nem haladhatja meg a +35°C-ot.
2. Páratartalom
Napi átlagos relatív páratartalom: ≤95%
Átlagos relatív páratartalom egy hónapra: ≤90%
Napi átlagos vízgőznyomás: ≤2,2 kPa
Átlagos vízgőznyomás egy hónapra: ≤1,8 kPa
3. Magasság
Legfeljebb 1000 m tengerszint feletti magasságban.
4. A levegő tisztasága
A környező levegő nem lehet jelentősen szennyezett porral, füsttel, maró vagy gyúlékony gázokkal, gőzökkel vagy sópermettel.
5. Rezgés és ütés
Minden olyan külső vibráció vagy talajmozgás, amely hatással lehet a kapcsolóberendezésre, elhanyagolható legyen.
6. Elektromágneses interferencia másodlagos rendszerekben
Az indukált elektromágneses interferencia amplitúdója nem haladhatja meg az 1,6 kV-ot.
Különleges működési feltételek
Ha a 22KV-os középfeszültségű fémburkolatú kapcsolóberendezésnek a GB/T 11022 szabványban meghatározott normál határértékeket meghaladó körülmények között kell működnie, a gyártónak és a felhasználónak meg kell tárgyalnia és meg kell állapodnia a különleges intézkedésekről.
A páralecsapódás elkerülése érdekében a kapcsolóberendezés fűtőberendezésekkel van felszerelve. Ezeket a fűtőberendezéseket mindig feszültség alá kell helyezni, amikor a kapcsolóberendezés készenléti üzemmódban van. Még normál működés közben is ügyelni kell arra, hogy a fűtőtestek szükség szerint üzemben legyenek.
Mi a KYN28-24 fő szerkezete?
A KYN28-24 kapcsolóberendezés alapvetően két részből áll: a szekrényből és a teherautóból.
Szekrény szerkezet
A szekrény fém válaszfalakkal van osztva négy független rekeszre.
1.Sín-rekesz
A szekrény hátsó felső részén található, a fő gyűjtősínek felszerelésére szolgál.
2.Megszakító rekesz
A szekrény középső részén található, a megszakító teherautó felszerelésére szolgál.
3. Kábelrekesz
A kábelszoba a szekrény alsó hátsó részében található, bejövő és kimenő kábelek csatlakoztatására szolgál. Olyan alkatrészeket is befogadhat, mint az áramváltók és a földelőkapcsolók.
4.Relé- és műszerrekesz
A szekrény felső elülső részén található, másodlagos alkatrészek, például védelmi, vezérlő- és mérőeszközök beszerelésére szolgál.
Teherautó típusok
A teherautó egy mozgatható alkatrész, amely az alapelemeket hordozza. Csavaros mechanizmussal mozgatható be és ki. Funkcióik szerint a teherautókat elsősorban a következő típusokba sorolják:
1. Megszakító teherautó: A leggyakoribb típus, normál terhelési áramok és hibaáramok létrehozására és megszakítására használatos.
2. Feszültségtranszformátor (PT) teherautó: Mérési és védelmi célú feszültségjelek biztosítására szolgál.
3. Adagoló targonca: Elektromos energia mérésére használják.
4. Teherautó leválasztása: A leválasztó kocsi általában látható megszakítási pontot hoz létre az áramkörben, ezzel biztosítva a biztonságot a karbantartás során.
Főbb jellemzők és előnyei
1. Nagy biztonság
A 22KV-os középfeszültségű, fémborítású kapcsolóberendezés átfogó „öt-megelőző” funkcióval rendelkezik, mechanikus és elektromos reteszeléssel a helytelen működés hatékony megelőzésére. Teljesen fémbevonatúak, és az elválasztott héj több független rekeszre osztja a szekrényt, megakadályozva a balesetek továbbterjedését és a magas biztonságot. Nyomáscsökkentő csatornáik a kezelő biztonságát védik belső ívhiba esetén.
2. Rugalmasság és megbízhatóság
Középre szerelt kihúzható teherautó-szerkezetet alkalmaz. Minden azonos specifikációjú targonca 100%-ban cserélhető, megkönnyítve a karbantartást és a cserét. Különböző ismert márkájú vákuum-megszakítókkal (pl. VS1, VD4) kompatibilis, jó sokoldalúságot kínálva. Az alumínium-cink bevonatú acéllemezek használata és a többszörös hajlítási eljárások nagy mechanikai szilárdságot és erős korrózióállóságot eredményeznek.
3. Kényelmes karbantartás és helytakarékos
A kyn28-24 sorozatú 22KV-os középfeszültségű, fémborítású kapcsolóberendezés támogatja a falra szerelést és az elülső hozzáférésű karbantartást, nagymértékben csökkentve a telepítéshez és a szervizeléshez szükséges helyet. A tágas kábelrekesz bőséges helyet biztosít több kábel csatlakoztatásához, és leegyszerűsíti a kábelvégződések gyártását és felszerelését.

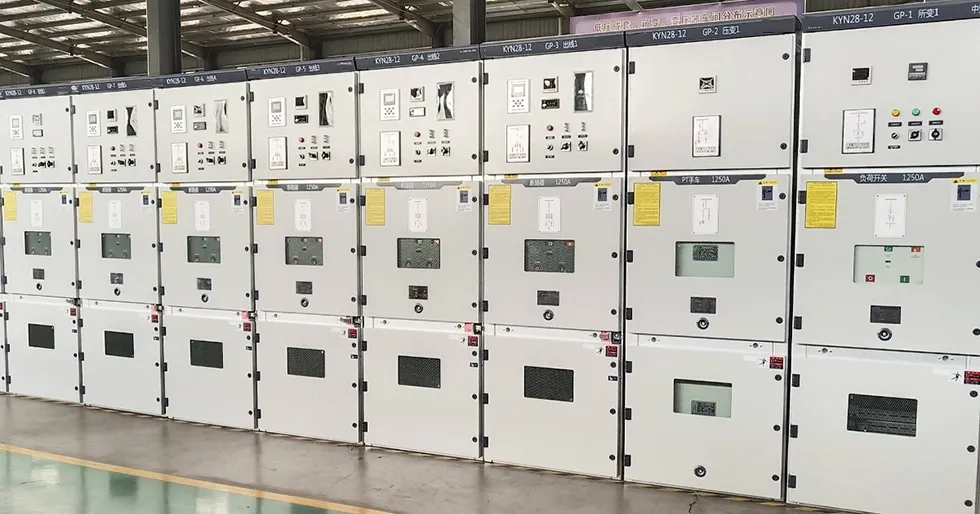

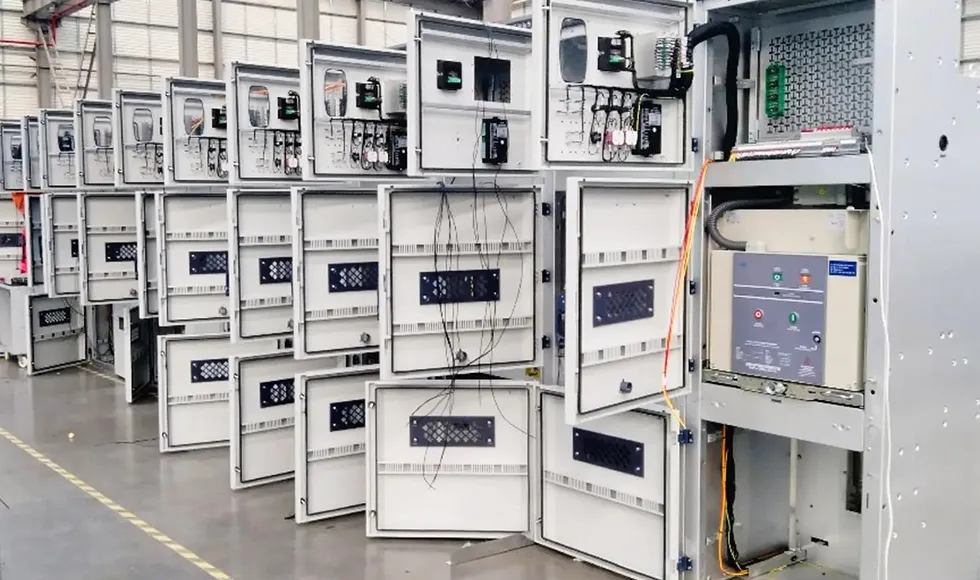

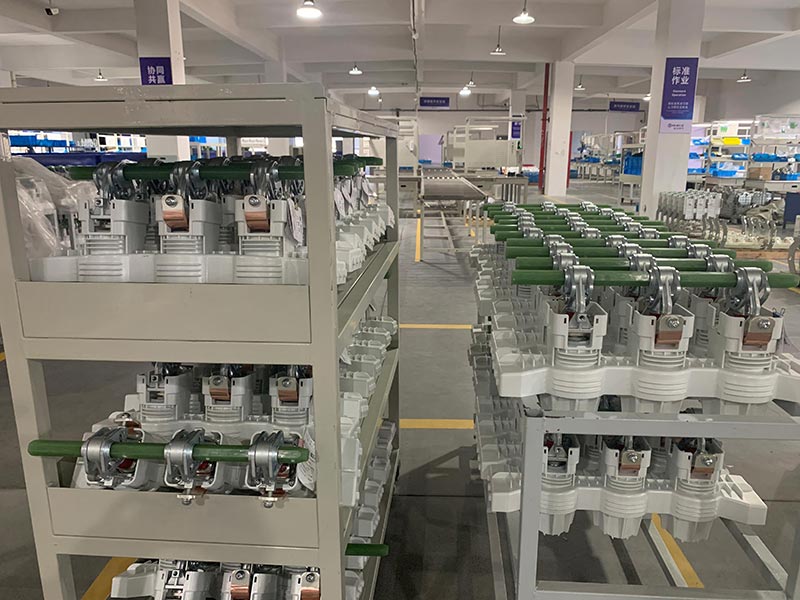

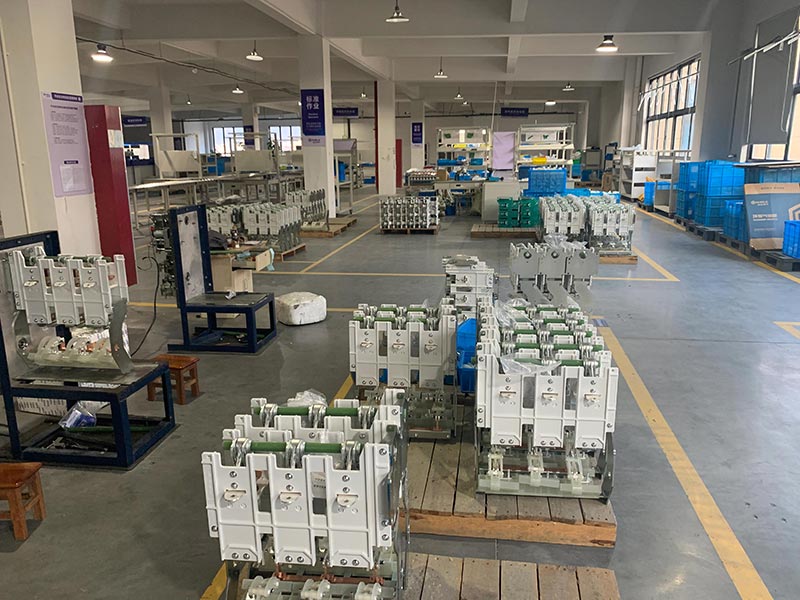

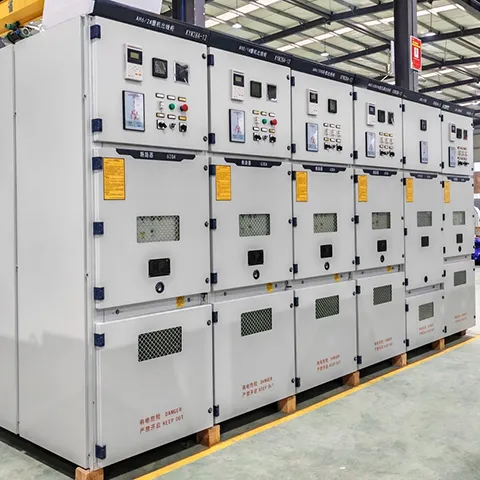

Produkciós Műhely
HOGYAN VÁLASSZON?
A kiválasztás során ajánlatos tisztázni a következő kulcsfontosságú paramétereket és funkcionális követelményeket:
1. Elektromos paraméterek
Rendelés előtt határozza meg ezeket a legfontosabb műszaki paramétereket, például a rendszer névleges feszültségét, névleges áramát és névleges rövidzárlati megszakítóáramát.
2. Funkcionális séma
Vásárlás előtt kérjük, azonosítsa a szükséges funkcionális sémát, például bejövő adagoló szekrény, kimenő adagoló szekrény, PT szekrény, mérőszekrény, buszmegkötő szekrény stb.
3. Alapelemek
Megrendelése előtt meg kell győződnie az alapvető alkatrészek márkájáról vagy műszaki követelményeiről, beleértve a megszakítókat, áramváltókat, feszültségtranszformátorokat, földelőkapcsolókat stb.
4. Intelligens követelmények
Kérjük, erősítse meg, hogy szükség van-e olyan intelligens funkciókra, mint az online megfigyelés és az energiaellátású IoT-érzékelés.
5. Speciális környezetek
Nagy magasságban történő használathoz rendelje meg a platótípust, és konzultáljon a gyártóval az adott működési feltételek teljesítése érdekében.

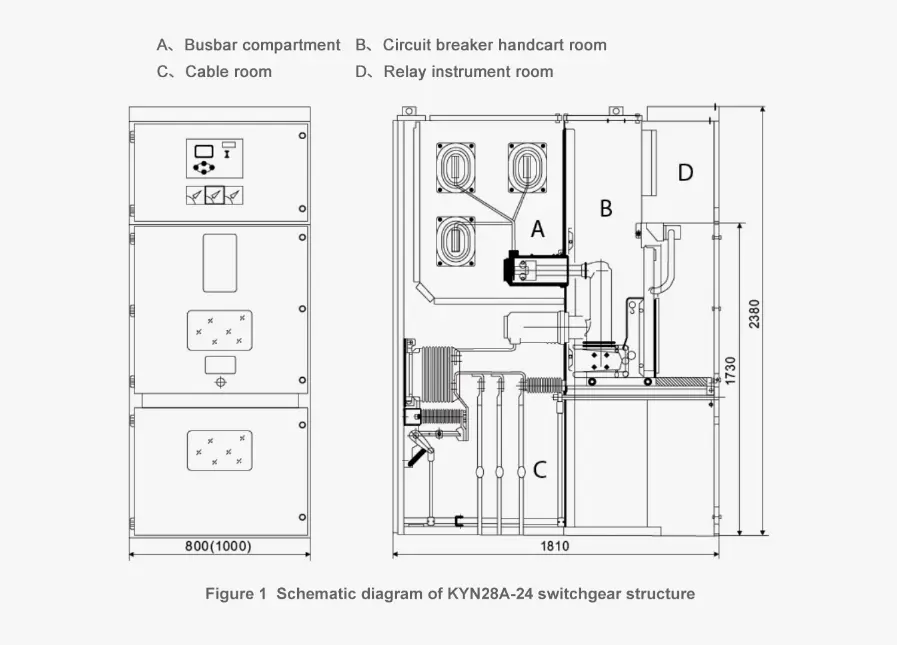

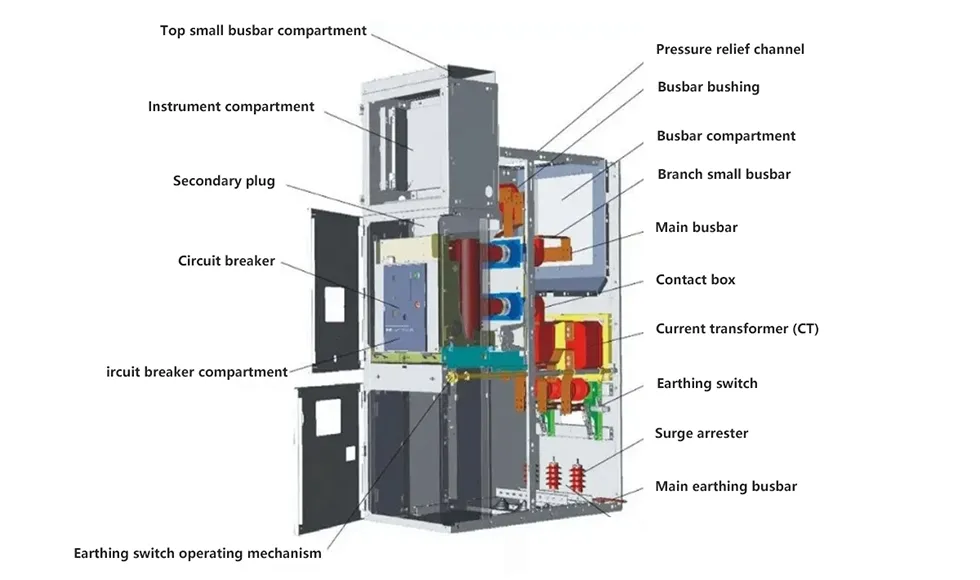

A KYN28A-24 kapcsolóberendezés szerkezetének sematikus diagramja

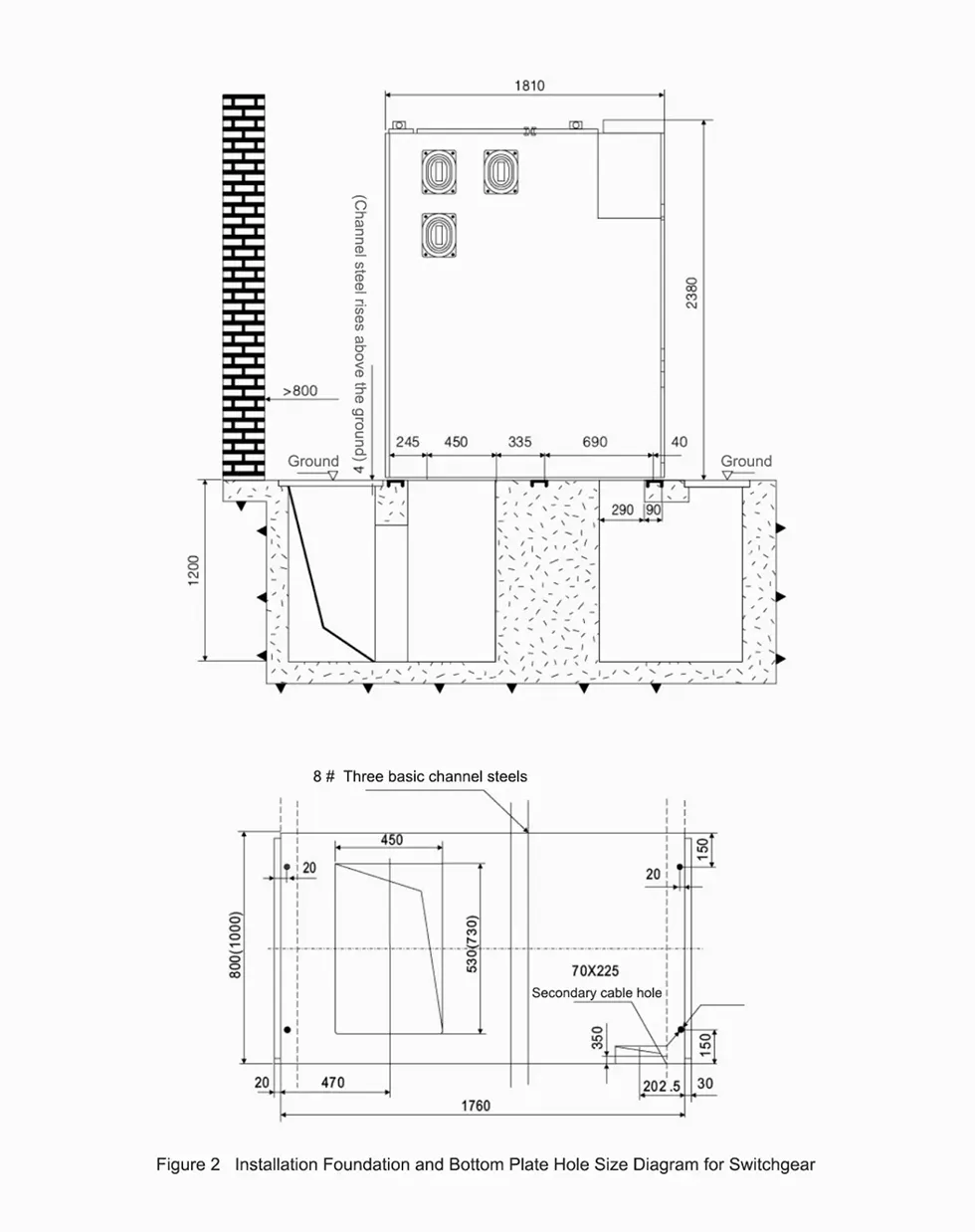

Telepítési alapozás és alsó lemez furatméret diagramja

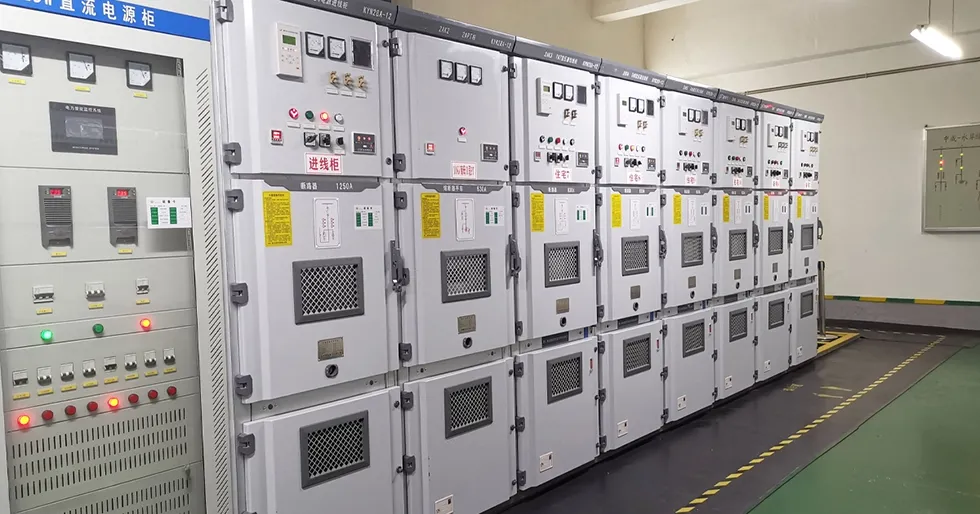

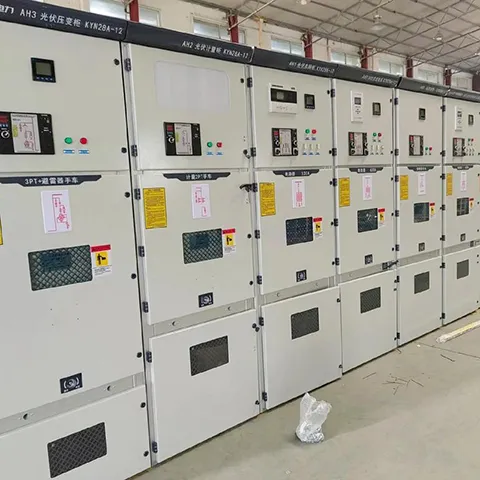

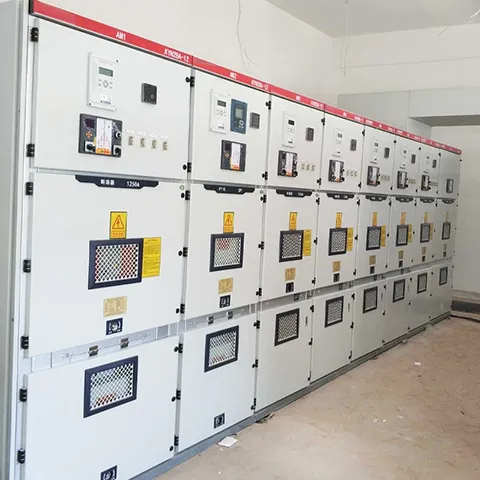

Termékek bemutatók
