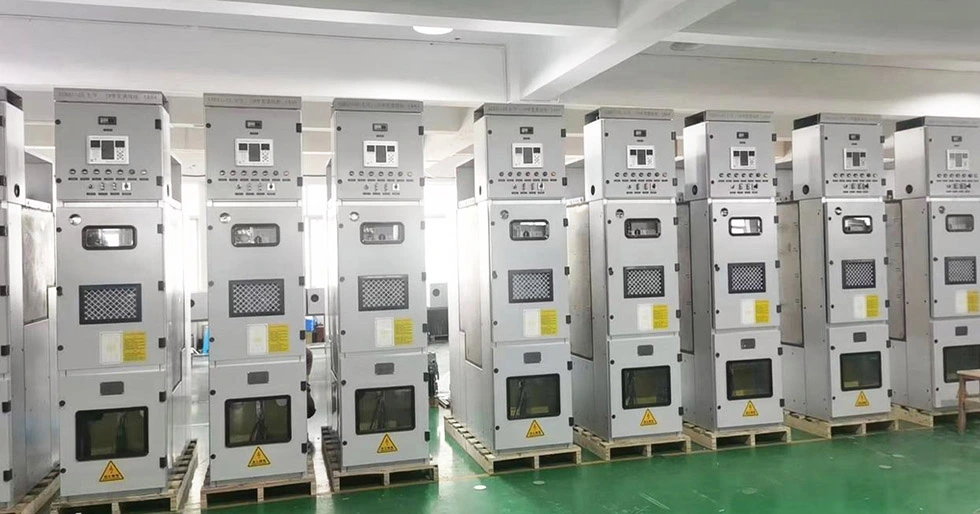

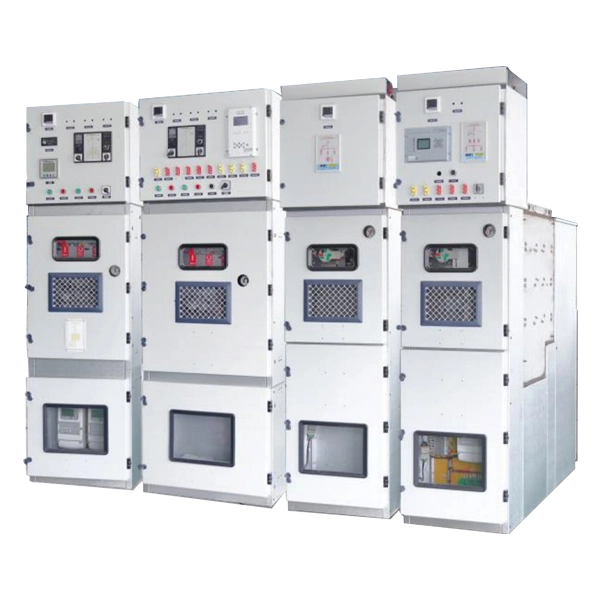

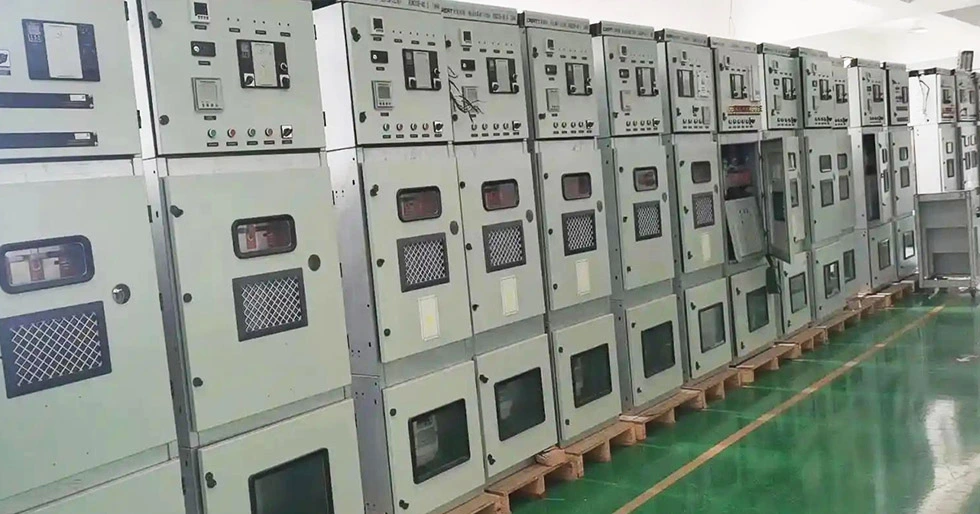

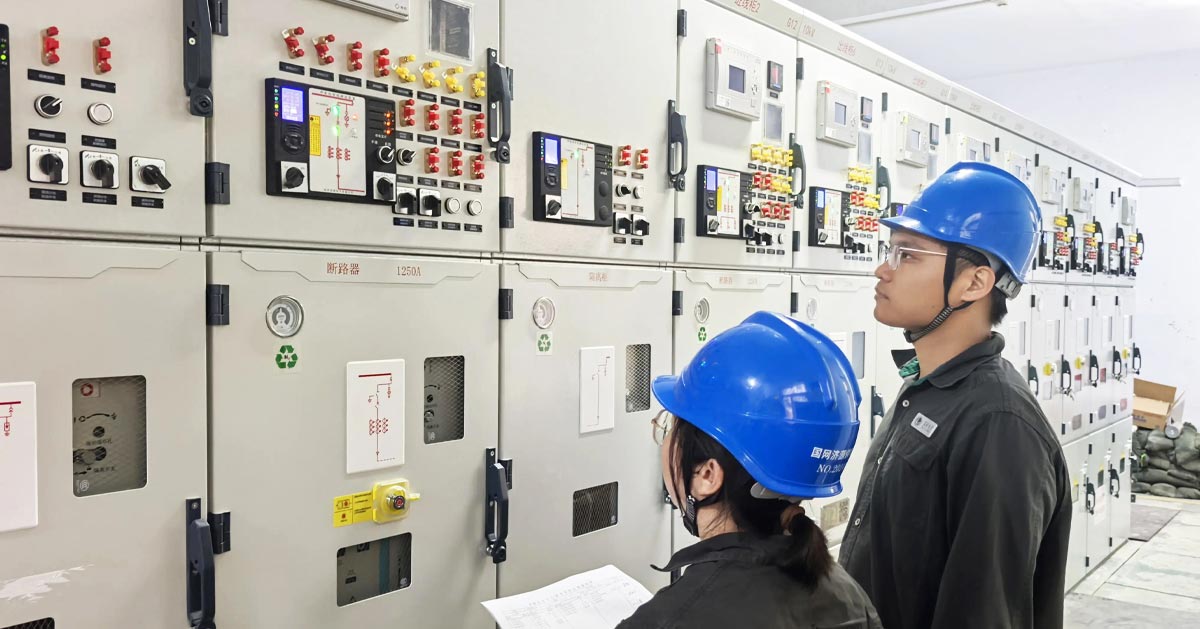

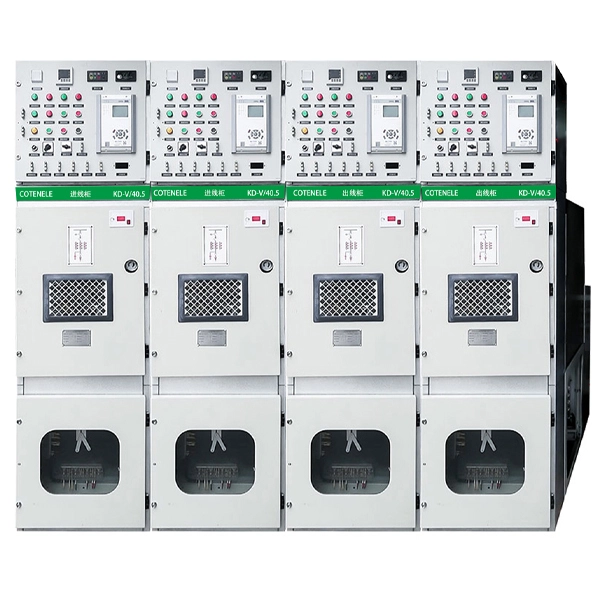

33KV középfeszültségű gázszigetelt rendszer

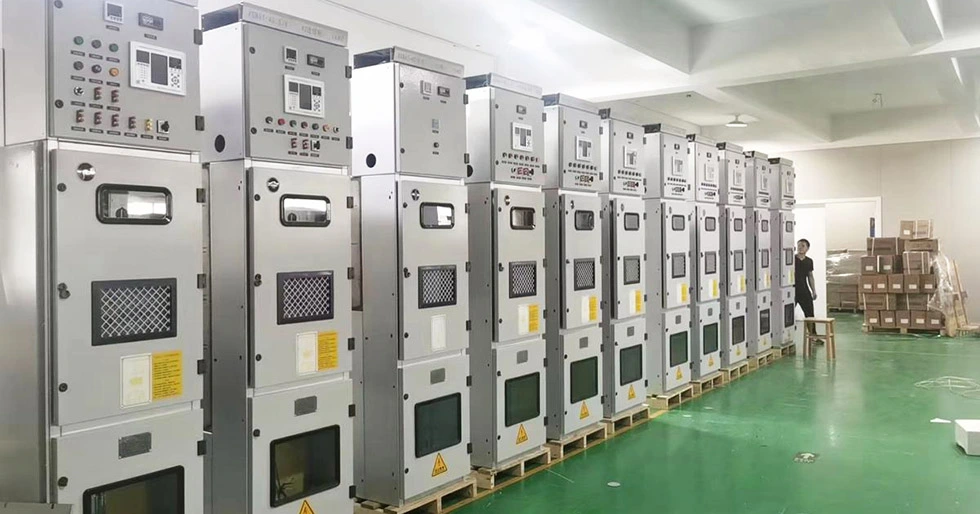

A Cotenele középfeszültségű gázszigetelt gyűrűs főegységek exportőre Kínából. Az újonnan kifejlesztett 33KV-os középfeszültségű gázszigetelt rendszerünket széles körben használják az ügyfelek Európában és Délkelet-Ázsiában.

Ez a névleges feszültségű, 40,5 kV-os gázszigetelt RMU, amelynek fő előnyei a tömörség, a megbízhatóság és a biztonság, a középfeszültség-elosztás kulcsfontosságú berendezésévé vált, különösen olyan esetekben, amikor szűkösek a föld erőforrások, a környezeti feltételek zordak, és az áramellátás megbízhatósága magas követelményeket támaszt.

Ez a középfeszültségű gyűrűs főegység megfelel a vonatkozó nemzetközi és nemzeti szabványoknak, mint például az IEC 62271, GB/T 3906-2020, DL/T 404-2018 stb.

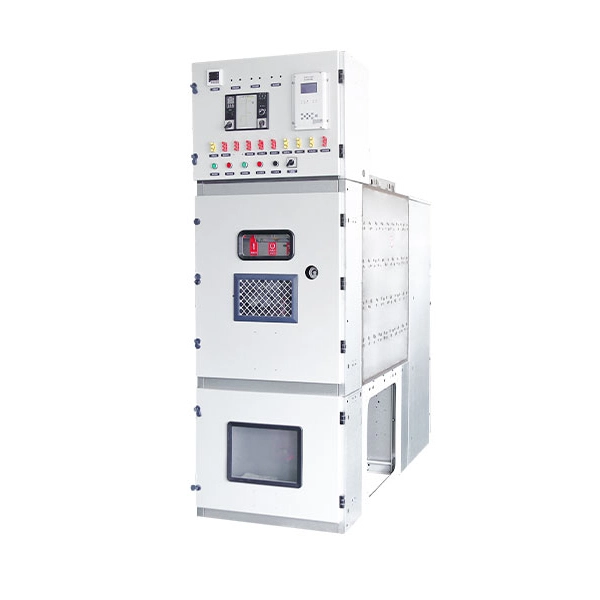

Termékszerkezetek

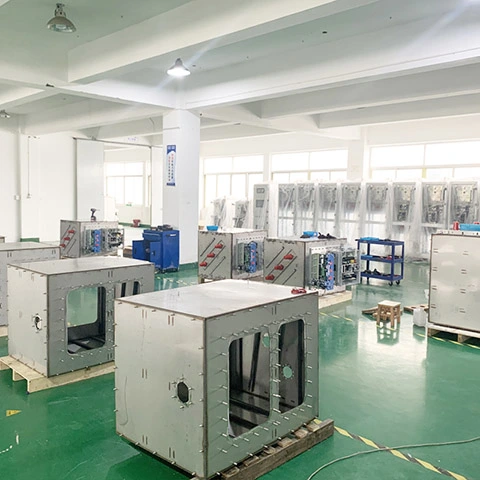

Ennek a gázszigetelésű középfeszültségű kapcsolóberendezésnek a névleges áramerőssége 630A, 1250A, 1600A, 2000A, 2500A és 3150A, a burkolat méretei pedig a felhasználói igényeknek megfelelően testreszabhatók. Tokozása vágással és hajlítással alucink acéllemezből, a gáztartály pedig kiváló minőségű 304-es rozsdamentes acéllemezből hegesztett. Minden egyes funkcionális egység önállóan bővíthető, és az áramköri séma szerint kapcsolóberendezés-egységgé kombinálható.

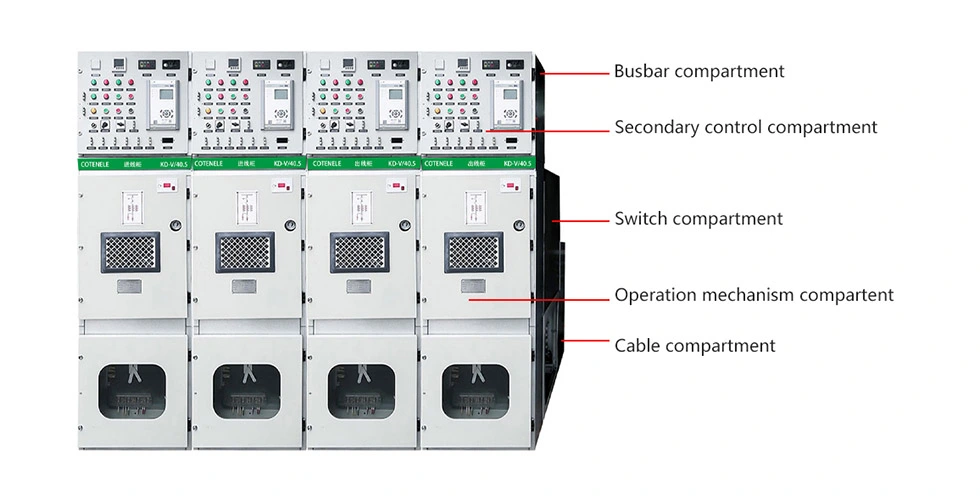

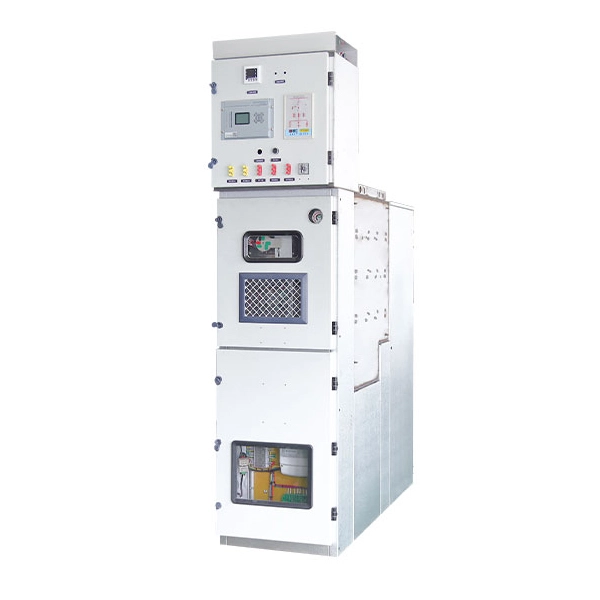

A 33KV-s középfeszültségű gázszigetelt rendszer több különálló rekeszre osztható, például szekunder vezérlőrekeszre, gyűjtősínrekeszre, megszakítórekeszre, megszakító rekeszre és kábelrekeszre, ahol a kábelcsatlakozás magassága eléri a 700 mm-t a kényelmes karbantartás és telepítés megkönnyítése érdekében. A komplett kapcsolóberendezés teljes földelésvédelmi rendszerrel van felszerelve.

Ezenkívül a funkcionális rekeszek, mint például a kapcsolórekesz, a gyűjtősínrekesz, a kábelrekesz és a szekunder áramköri csatorna egymástól el vannak választva, és mindegyiket földelt fém válaszfal választja el a függetlenség biztosítása érdekében.

1. Gyűjtősín-rekesz:

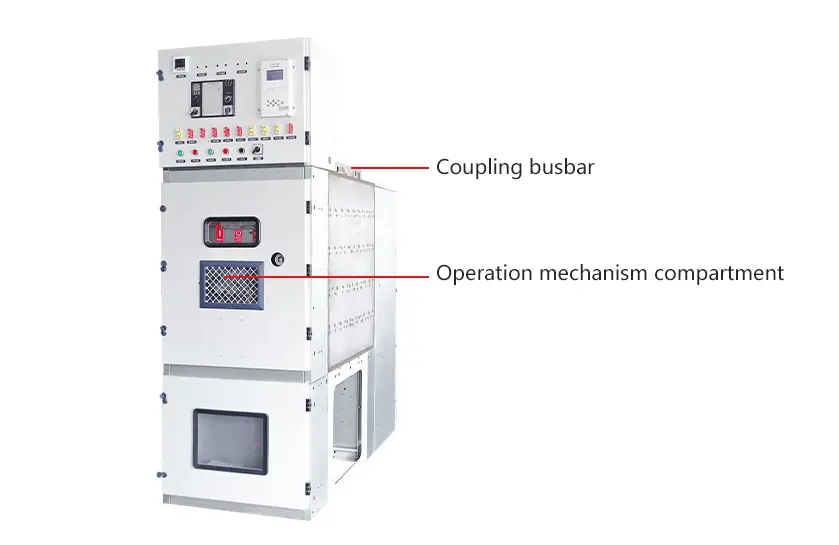

A gyűjtősínrekesz a felső gáztartályba van zárva, amely egyben a leválasztó mechanizmusnak is otthont ad. Miután a kapcsolóberendezést leeresztették az alaplapra, a szomszédos szekrényrészek egy csatolási eljárással összekapcsolódnak, ezáltal szorosan összekapcsolják a bal és a jobb oldali áramköri egységeket és azok sínjeit egy integrált egységgé.

2. Másodlagos vezérlőrekesz:

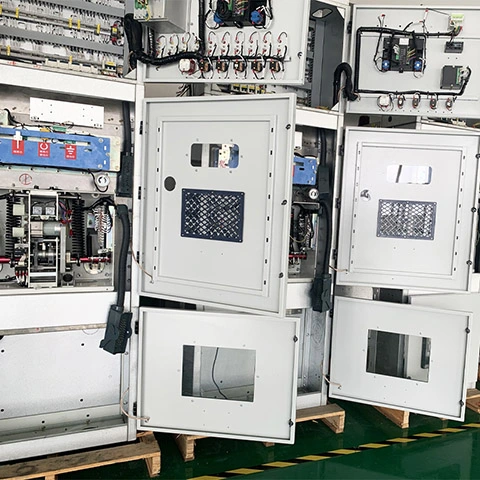

A másodlagos vezérlőrekesz közvetlenül a kapcsolóberendezés burkolata felett található. Belül komponens szerelőlapokkal és sorkapocs-rögzítő konzolokkal van felszerelve, amelyekbe beépíthetők a vezetékek sorkapcsai, kis gyűjtősín-kapcsok, integrált védelmi eszközök, valamint egyéb vezérlő- és kezelőelemek. Ez lehetővé teszi az olyan rendszerfunkciókat, mint a távvezérlés, távmérés, távjelzés és helyi felügyelet. A bal és jobb oldali paneleken a kapcsoknak megfelelő helyeken kör alakú lyukak találhatók a kis gyűjtősínek csatlakoztatásához, megkönnyítve a kényelmes vezetékezést, ha a szomszédos szekrényeket egymáshoz csatlakoztatják.

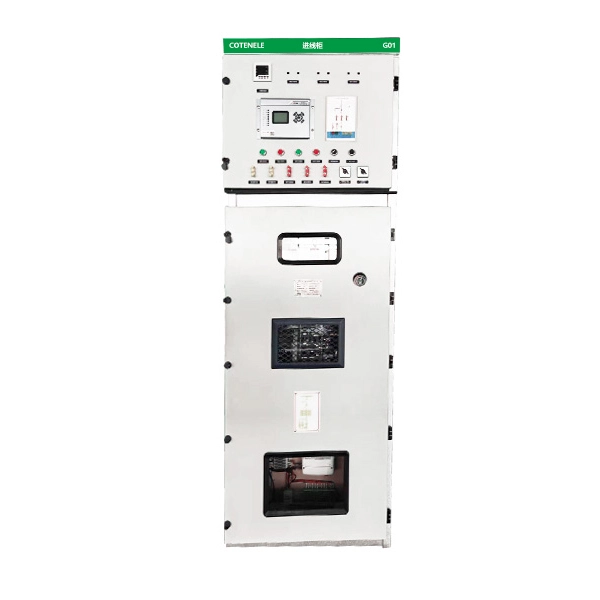

Másodlagos vezérlőrekesz

3. Kapcsolórekesz:

A kapcsolórekesz a ház középső részében található. Ez a szekrény egy lemezes gázszigetelt kapcsolószerkezetet alkalmaz, két gázrekesszel, egy felsővel és egy alsóval. A felső gázkamrában található a háromállású szakaszoló, míg az alsó gázkamrában a vákuum-megszakító található. A gyűjtősín, a háromállású szakaszoló és a vákuummegszakító "felső-közép-alsó" konfigurációban van elrendezve. Az egygázkamrás kialakítás egyszerű felépítésű, könnyen gyártható és alacsony költségű.

Mivel azonban az összes alkatrész egy rekeszben van elhelyezve, hajlamosak a kölcsönös interferenciára, ami alacsonyabb megbízhatóságot eredményez. Ezzel szemben a több gázrekeszből álló kialakítás lehetővé teszi az egyes modulok egyszerűbb cseréjét, elkerüli a több komponens közötti kölcsönös interferenciát, és nagyobb biztonságot kínál. Ennek ellenére a többrekeszes szerkezet bonyolultabb, nehezebben gyártható és költségesebb.

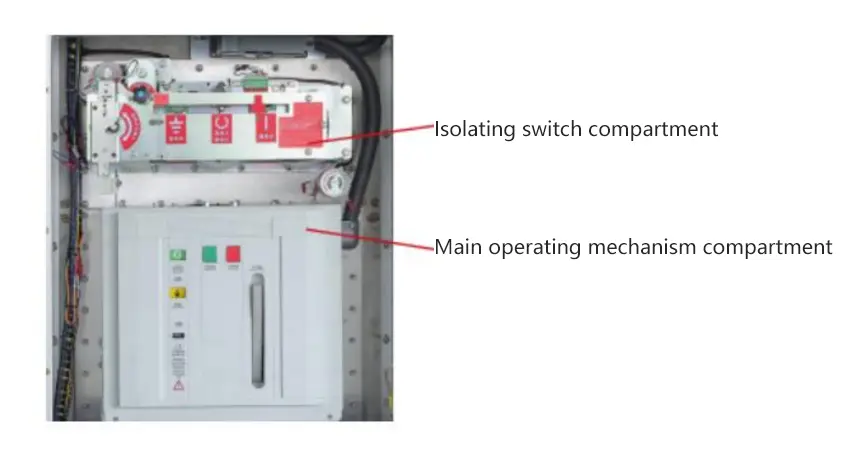

4. Működési mechanizmus rekesz

A rugós működtető mechanizmus lapos elrendezésben van elrendezve, a szakaszoló mechanizmus és a megszakító mechanizmus külön-külön található. A vákuummegszakító mechanizmusa és szigetelő húzórúdja elöl-hátul elrendezésben van integrálva, ami leegyszerűsíti az átviteli láncot. Ennek eredményeként a mechanizmus kimeneti jellemzői jobban illeszkednek a megszakító nyitási és zárási jellemzőihez, csökkentve az energiafogyasztást, miközben javítják a mechanikai megbízhatóságot és rugalmasságot.

5. Kábelrekesz:

A kábelrekesz a kapcsolóberendezés alsó részén található, és független nyomáscsökkentő csatornával rendelkezik. A kábelcsatlakozó kapcsok talajtól mért magassága elérheti a 700 mm-t. A kábelrekeszbe szükség szerint földelő reteszeket szerelnek fel, és mindegyik áramkörben két kábel és egy túlfeszültség-levezető helyezhető el. Továbbá mind a bejövő/kimenő kábelek, mind a túlfeszültség-levezető belső kúpos csatlakoztatási móddal csatlakoznak.
