Milyen tényezőket kell figyelembe venniük a mérnököknek a középfeszültségű kapcsolóberendezések kiválasztásakor?

Bevezetés: Évtizedek óta visszhangzó döntés

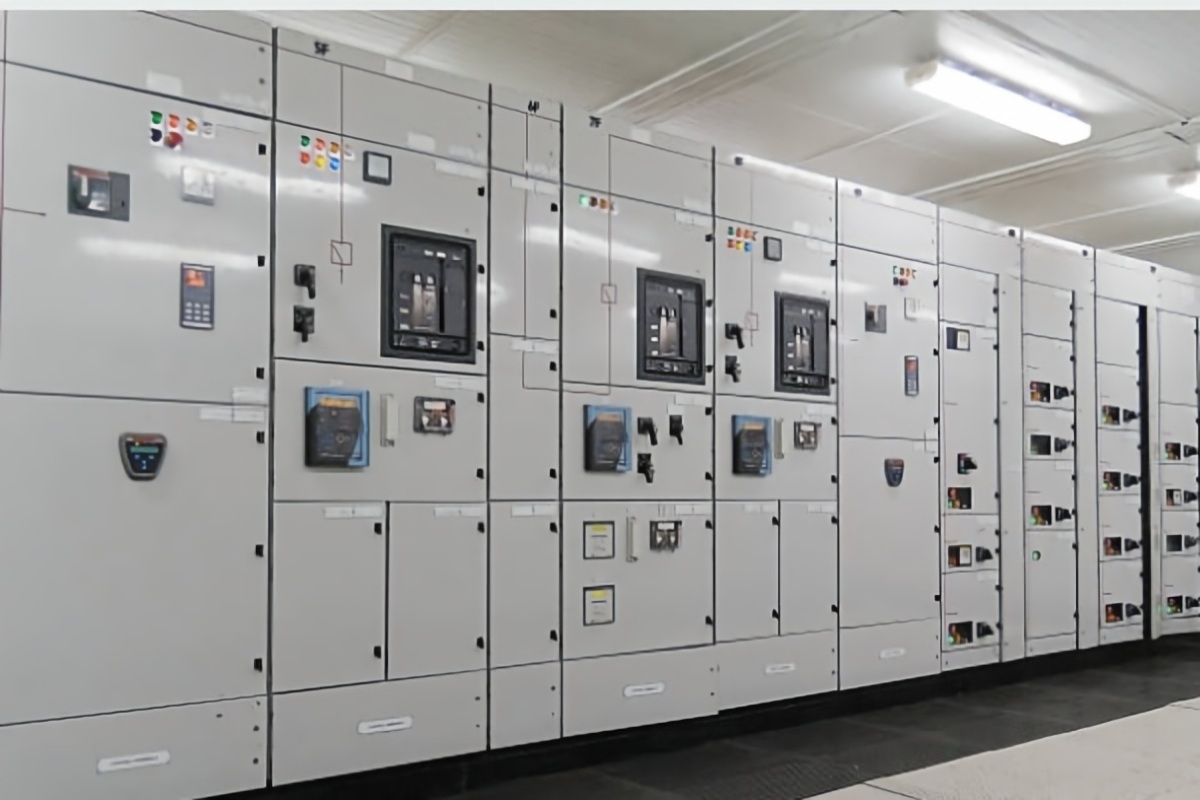

A középfeszültségű kapcsolóberendezés kiválasztása nem tranzakció. Ez egy olyan tervezési döntés, amely húsz-harminc éven át alakítja a létesítmény elektromos biztonságát, működési rugalmasságát és karbantartási költségvetését. A rutin leállítás során kicserélhető alkatrészekkel ellentétben a kapcsolóberendezések szerkezetiek. A gyűjtősín felszerelése, a panelek csavarozása és a kábelek lezárása után a berendezés konfigurációjának megváltoztatása jelentős beruházássá válik.

Mégis a projektek határideje miatt a kapcsolóberendezések kiválasztása gyakran néhány paraméter adatlapon történő ellenőrzésére és az árak összehasonlítására redukálódik. Ez a megközelítés figyelmen kívül hagyja azokat a tényezőket, amelyek ténylegesen meghatározzák, hogy a berendezés megbízhatóan fog-e működni élettartama során, megfelel-e a fejlődő előírásoknak, és alkalmazkodik-e a létesítmény elektromos terhelési profiljának változásaihoz.

Ez a cikk azonosítja azokat a tényezőket, amelyeket a tapasztalt mérnökök figyelembe vesznek a középfeszültségű kapcsolóberendezések kiválasztásakor – nemcsak az adattáblán megjelenő paramétereket, hanem azokat a működési, szabályozási és életciklus-megfontolásokat, amelyek elválasztják a megfelelő specifikációt a később problémákat okozó specifikációtól.

Első faktor: Az alkalmazás megértése, mielőtt megnézi a berendezést

Az egyetlen leggyakoribb hiba a kapcsolóberendezések kiválasztásában az, hogy a berendezéskatalógussal kezdjük, mielőtt teljesen megértenék az alkalmazást. A helyes sorrend azzal kezdődik, hogy világosan meghatározzuk, mit kell tennie a kapcsolóberendezésnek, nem csak azt, hogy mit kell ellenállnia.

A közüzemi transzformátort kiszolgáló bejövő adagoló alapvetően más követelményeket támaszt, mint egy nagy motort tápláló kimenő adagoló. A bejövő megszakító viszonylag kevés műveletet lát, de össze kell hangolnia az upstream közművédelemmel. A motoradagoló gyakran látja az indításokat és a leállásokat, túlfeszültség elleni védelemre lehet szükség, és olyan védelmi rendszerre van szüksége, amely különbséget tesz az indulás és a valódi hiba között. Ha mindkét alkalmazáshoz ugyanazt a megszakítót adják meg anélkül, hogy figyelembe vennék ezeket a különbségeket, az kellemetlen kioldáshoz, túlzott karbantartáshoz vagy nem megfelelő védelemhez vezet.

A működési környezet is alakítja a specifikációt. A tiszta, klímaszabályozott elektromos helyiségekben lévő beltéri berendezések lehetővé teszik olyan berendezések tervezését, amelyek kültéri vagy zord ipari környezetben gyorsan meghibásodnak. Az adatközpont elektromos helyiségeibe besorolt ​​kapcsolóberendezés-panel stabil hőmérsékletével és alacsony páratartalmával nem egyezik meg a tengeri platformra vagy sivatagi napelem-telepítésre szánt panelekkel. A páralecsapódás, a sópermet, a szálló por és a szélsőséges hőmérsékleti ingadozások mindegyike olyan tervezési követelményeket támaszt, amelyeket a specifikációnak figyelembe kell vennie.

A berendezések keresésének megkezdése előtt az alkalmazás meghatározásával töltött tervezési órák soha nem vesznek kárba. Ezek a legolcsóbb biztosítékok a több évtizedes működés során fellépő specifikációs hibák ellen.

Második faktor: A központi kapcsolási technológia

A megszakító technológia megválasztása meghatározza a kapcsolóberendezés alapvető jellegét: karbantartási profilját, biztonsági jellemzőit és környezeti lábnyomát.

A vákuum-megszakítók a 3,3 kV-tól 40,5 kV-ig terjedő középfeszültségű alkalmazások szabványává váltak. Az okok jól dokumentáltak: a vákuummegszakító eloltja az ívet egy lezárt kerámiapalackban, amely teljes élettartama alatt nem igényel karbantartást. Nem kell olajat tesztelni, szűrni vagy cserélni. Nincs gáz szivárogtatásra vagy figyelésre. A megszakító közömbös a megszakítania szükséges hibaáram forrása iránt, így jól illeszkedik a magas megújulóenergia-penetrációjú hálózatokhoz, ahol a hibajellemzők eltérhetnek a hagyományos szinkron termeléstől.

Az egykor a középfeszültségű alkalmazásokban elterjedt SF₆ megszakítók most visszavonulóban vannak. Az EU F-gáz-rendelete betiltotta az új SF₆ kapcsolóberendezéseket 24 kV-ig az európai piacról, és a hasonló korlátozások világszerte előrehaladnak. Még ott is, ahol a szabályozás még nem lépett hatályba, a politika iránya egyértelmű. Az SF₆ berendezések mai megadása jövőbeli megfelelési kötelezettséget és növekvő üzemeltetési költségeket eredményez a gázkezelés, a szivárgásészlelés és az esetleges élettartam végén történő helyreállítás terén.

A mérnökök számára nem az a gyakorlati kérdés, hogy válasszák-e a vákuum-megszakítást – ez a vita nagyrészt eldőlt. A kérdés az, hogy melyik vákuummegszakító-konstrukció és melyik gyártó felel meg a legjobban a projekt mechanikai tartósságra, megszakítási kapacitásra és a választott panelkonfigurációval való kompatibilitásra vonatkozó követelményeinek.

Harmadik faktor: Névleges paraméterek és árréseik

A kapcsolóberendezés adatlapján szereplő névleges paraméterek – feszültség, áram, rövidzárlati megszakító képesség – a minimális belépési kritériumok. Ami elválaszt egy robusztus specifikációt a marginálistól, az a névleges érték és a tényleges működési állapot közötti különbség.

A névleges feszültségnek meg kell haladnia a névleges rendszerfeszültséget, figyelembe véve a hibák vagy kapcsolási események átmeneti túlfeszültségét. A 12 kV-os rendszerben a névleges értéknél lényegesen nagyobb tranziens feszültségek jelentkezhetnek. A kapcsolóberendezés teljesítmény-frekvencia-tűrő feszültségének és villám-impulzus-ellenállási feszültségének ezekhez a feltételekhez tartalékkal kell rendelkeznie, nem csak a minimális szabványnak.

A névleges folyamatos áram különös figyelmet érdemel, mert gyakran alulértékelt. Az adattábla besorolása meghatározott környezeti feltételeket feltételez – jellemzően maximum 40°C, 1000 méteres magassági mennyezet mellett. Ha a berendezés olyan területen található, ahol a környezeti hőmérséklet rendszeresen meghaladja a 40°C-ot, vagy 1000 méter feletti magasságban, ahol a vékonyabb levegő csökkenti a hűtési hatékonyságot, a névleges áramerősséget csökkenteni kell. A 3000 méteren telepített 1250 A-es megszakító csak 1050 A-t képes folyamatosan szállítani. Ha a terhelés standard körülmények között közel van az adattáblán szereplő névleges értékhez, akkor a tényleges helyszíni körülmények között meghaladja a csökkentett kapacitást.

A rövidzárlati megszakító képességet a beépítési helyen számított hibaszinttel kell összehasonlítani, nem pedig egy korábbi projektspecifikációból levont standard értékkel. A nagy terhelési sűrűséggel és több transzformátorcsatlakozással rendelkező városi hálózatok olyan hibaszinteket produkálhatnak, amelyek meglepik a kevésbé sűrűn összekapcsolt rendszerekhez szokott mérnököket. Ennek a paraméternek az egyetlen megbízható alapja az adott telepítésre vonatkozóan elvégzett rövidzárlati vizsgálat a jelenlegi rendszeradatok és a várható jövőbeli generáció felhasználásával.

A rövid idejű ellenállási áram – az az áram, amelyet a megszakítónak zárt helyzetben kell tartania egy meghatározott ideig, míg a lefelé irányuló eszköz megszünteti a hibát – ugyanolyan fontos a szelektív koordináció szempontjából. Ha a betápláló megszakítónak meghibásodáson kell keresztülmennie, miközben egy felfelé irányuló megszakító kiold, a rövid idejű besorolásnak meg kell felelnie ennek a követelménynek. Ennek a paraméternek a figyelmen kívül hagyása lépcsőzetes leállásokhoz és szükségtelen meghosszabbításokhoz vezet.

Negyedik tényező: Szigetelőanyag és környezeti megfelelőség

A fázisok és a föld között dielektromos szigetelést biztosító közeg olyan szabályozási, környezeti és működési méretekkel rendelkező döntés lett, amelyek jóval túlmutatnak az elektromos teljesítményen.

A légszigetelt kapcsolóberendezések továbbra is a legegyszerűbb és legszélesebb körben alkalmazott technológia. Szigetelő közegként környezeti levegőt használ, a fázisok közötti fizikai hézag biztosítja a dielektromos szilárdságot. A légszigetelés jól érthető, nem igényel különösebb kezelést, és nem terhel környezetvédelmi felelősséget. A kompromisszum a méret: a légszigetelt panelek nagyobbak, mint a gázszigetelésűek, ami olyan alkalmazásokban számít, ahol szűkös vagy drága a hely.

Az SF₆ gázszigetelt kapcsolóberendezéseket, amelyek évtizedekig uralták a kompakt középfeszültségű berendezéseket, a szabályozás most fokozatosan megszünteti. Az európai és más szabályozott piacokon megvalósuló új projekteknél az SF₆ nem választható a 24 kV-os berendezéseknél. Még a magasabb feszültségosztályok esetében is egyértelmű a politika iránya. A mérnököknek meg kell határozniuk az SF₆-mentes alternatívákat, kivéve, ha konkrét mentesség vonatkozik és azt ellenőrizték.

A száraz levegő és a nitrogén szigetelés az SF₆ elsődleges helyettesítője a gázszigetelt berendezésekben. Mindkét gáz nulla globális felmelegedési potenciállal rendelkezik. Mindkettő nem mérgező, és nem igényel különleges kezelést az élettartam végén. A modern szárazlevegős vagy N₂-szigetelt kapcsolóberendezésekben használt tömített rozsdamentes acél tartályt gyárilag feltöltik és élettartamra lezárják – nincs nyomásfelügyelet, nincs utántöltés és nincs gázzal kapcsolatos karbantartás a berendezés teljes élettartama alatt.

A szilárd szigetelés a feszültség alatt álló részek epoxigyanta tokozásával egy másik SF₆-mentes utat kínál. Teljesen kiküszöböli a gázt, ami vonzóvá teszi a zord környezetek és a szűkös telepítések számára. A kompromisszum az, hogy a szilárd szigetelésű kialakítások kevésbé rugalmasak, ha újrakonfigurálásra van szükség.

A ma kapcsolóberendezéseket meghatározó mérnökök számára a szigetelési közeggel kapcsolatos döntés egyre egyszerűbb: válasszon egy SF₆-mentes technológiát, ellenőrizze, hogy a gyártó elvégezte-e a típusvizsgálatot a vonatkozó IEC szabványoknak megfelelően, és erősítse meg, hogy a dokumentációs csomag támogatja-e a környezetvédelmi megfelelőségi állításokat.

Ötödik faktor: Fix kontra kivonható konfiguráció

A rögzített és a kihúzható konstrukció közötti választás alapvetően azon döntésen múlik, hogy a berendezés élettartama során hogyan kell karbantartást végezni.

A rögzített kapcsolóberendezések megszakítókkal és kapcsolókkal vannak állandóan a panelbe szerelve. Egyszerűbb a tervezése, alacsonyabb a kezdeti költsége, és kevesebb mechanikai alkatrészt igényel, amelyek meghibásodhatnak. A kompromisszum az, hogy a kapcsolókészülék bármilyen karbantartása a teljes buszszakasz feszültségmentesítését igényli. Azon létesítményekben, ahol rendelkezésre állnak kieső ablakok, és az állásidő költsége kezelhető, a rögzített kapcsolóberendezés megfelelő választás lehet.

A kihúzható kapcsolóberendezés a megszakítót egy teherautóra szereli, amely a panelbe és ki is rakható. Amikor a megszakító csatlakoztatott helyzetben van, teljesen összekapcsolódik az elsődleges és a szekunder áramkörrel. Teszthelyzetbe rakható ki, ahol az elsődleges áramkör le van választva, de a szekunder áramkörök csatlakoztatva maradnak a teszteléshez. Karbantartás vagy csere céljából teljesen visszahúzható egy elszigetelt helyzetbe. Ez a konfiguráció lehetővé teszi a megszakító szervizelését vagy cseréjét a gyűjtősín feszültségmentesítése nélkül, ami kritikus fontosságú olyan létesítményekben, ahol az állásidő rendkívül költséges, vagy ahol a folyamatos működés szerződéses előírás.

A kihúzható konfiguráció további mechanikai követelményeket támaszt. A targoncának pontosan egy vonalban kell lennie a panellel. Az elsődleges érintkezőknek állandó érintkezési nyomással kell érintkezniük. A hibás működést megakadályozó mechanikus reteszeknek – a zárt megszakító felállítása, a megszakító köztes helyzetbe zárása – több ezer műveleten keresztül kell megbízhatóan működniük. Ezek nem egy fénykép alapján ellenőrizhető tulajdonságok. A tapasztalatból és a minőség-ellenőrzési fegyelemből fakadó gyártási precizitást igényelnek.

Kritikus alkalmazásokhoz – adatközpontok, folyamatos folyamatú ipari üzemek, kórházak – általában a kihúzható konfiguráció a megfelelő választás a magasabb kezdeti költség ellenére. A megszakító karbantartásának vagy cseréjének lehetősége a busz leállítása nélkül olyan képesség, amely az első használatkor megtérül.

Hatodik tényező: védelem, ellenőrzés és kommunikáció

A védőrelé nélküli megszakító egy intelligencia nélküli kapcsoló. A védelmi, vezérlő- és kommunikációs rendszerek kiválasztása ugyanolyan fontos, mint magának a megszakítónak a kiválasztása.

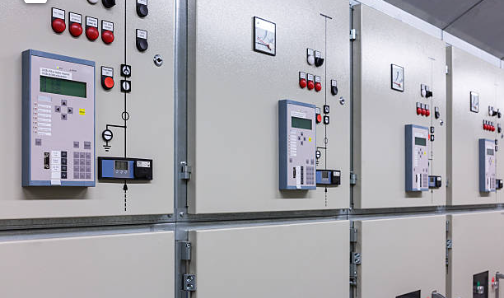

A modern numerikus védelmi relék olyan képességeket kínálnak, amelyek messze túlmutatnak az alapvető túláram- és földzárlat-védelemen. Különbséget tudnak tenni a különböző hibatípusok között, hullámforma-rekordokat tárolnak az esemény utáni elemzéshez, és kommunikálnak az upstream SCADA-val vagy energiagazdálkodási rendszerekkel IEC 61850, Modbus vagy más protokollokon keresztül. Egy mérnök számára az alkalmazáshoz megfelelő védelmi funkciókkal rendelkező relé meghatározása – motorvédelem, transzformátor differenciálmű, adagolókezelés – olyan feladat, amely megköveteli mind a védendő berendezés, mind a relé konfigurációs lehetőségeinek megértését.

A kommunikációs felület egyre fontosabb. A saját állapotát – a megszakító helyzetét, a védelmi eseményeket, a berendezés állapotát – jelenteni tudó kapcsolóberendezés panel csökkenti a fizikai ellenőrzés szükségességét, és lehetővé teszi az állapotfüggő karbantartást. Egy több száz alállomással rendelkező közműnél vagy egy több létesítményt kezelő adatközpont-üzemeltetőnél ez a képesség közvetlenül csökkenti a működési költségeket.

Gondosan mérlegelni kell a védelmi és vezérlési segédáramot. A legtöbb modern védőrelé és kioldótekercs egyenáramról működik, jellemzően 110 V vagy 220 V DC, amelyet állomási akkumulátorrendszer táplál. Az akkumulátor, a töltő és az egyenáramú elosztó panel a védelmi rendszer szerves részét képezi. Ha az állomás akkumulátora meghibásodik, a védelmi relék áramtalanítják, és a megszakítók nem kapcsolnak ki hiba esetén. Ez nem egy hipotetikus forgatókönyv – valós eseményeket okozott, amikor a védelmi rendszer sötétsége miatt nem sikerült tisztázni a hibát.

Hetedik tényező: Sínkonfiguráció és rendszerarchitektúra

A gyűjtősínek elrendezése a kapcsolóberendezésen belül meghatározza, hogy az áram hogyan áramlik át a rendszeren, és hogyan viselkedik a rendszer, ha egy alkatrész meghibásodik.

Az egyetlen gyűjtősín a legegyszerűbb és legalacsonyabb költségű konfiguráció. Minden bejövő és kimenő feeder egy közös buszra csatlakozik. Ha a busz meghibásodik, vagy az egyetlen bejövő transzformátor elveszik, az összes csatlakoztatott terhelés elveszíti az áramellátást. Ez a konfiguráció ott megfelelő, ahol a teljes leállás következményei elviselhetők.

A szekcionált gyűjtősín egy buszcsatoló megszakítót ad hozzá, amely a buszt két, egymástól függetlenül táplált részre osztja. Ha az egyik transzformátor vagy buszszakasz meghibásodik, a csatoló zár, és az egészséges transzformátor mindkét szakaszt táplálja. A terhelések rövid ideig megszakadnak az átvitel során. Ez a leggyakoribb konfiguráció közepes bonyolultságú telepítéseknél.

A fő összekötő-fő konfiguráció két független buszszakaszt használ, amelyek mindegyike saját fő bejövő megszakítóval és transzformátorral rendelkezik, és közöttük egy normálisan nyitott megszakító található. Az automatikus átviteli sémák másodperceken belül le tudják zárni a megszakítót azután, hogy bármelyik oldalon áramszünetet észlelnek. Ez a konfiguráció nagyobb megbízhatóságot biztosít, és alapfelszereltség a kritikus létesítményekhez.

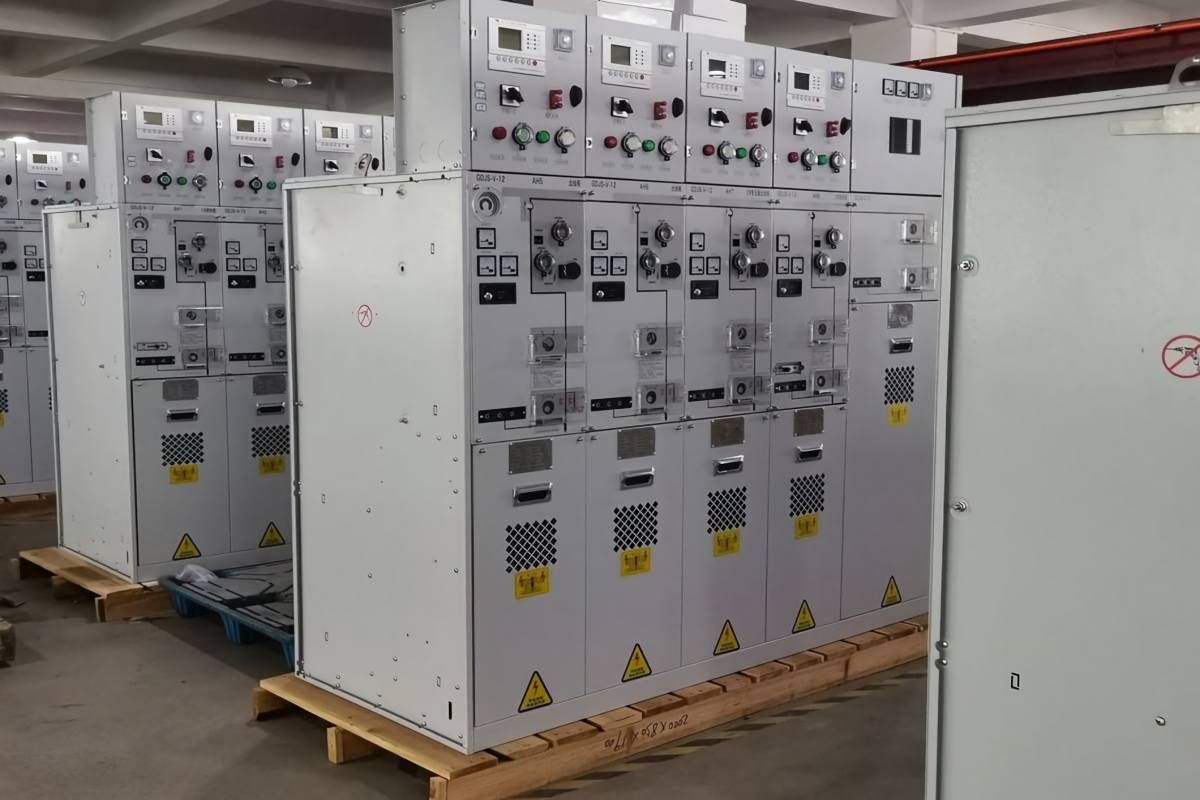

A gyűrűs főegység-konfiguráció több kapcsolókészülék-panelt köt össze zárt hurokban. Az erő mindkét irányban áramolhat a gyűrű körül. Bármely két panel közötti kábelhiba leválasztható anélkül, hogy megszakítaná a terhelés táplálását. Ez a konfiguráció a városi elosztóhálózatok, egyetemi kampuszok és szélerőmű-gyűjtőrendszerek szabványa.

A gyűjtősín-konfigurációt a létesítmény megbízhatósági követelményei alapján kell kiválasztani, nem pedig egy korábbi projektből átvitt alapértelmezett specifikáció alapján. Az állásidő költségeit, az alkatrészek meghibásodásának valószínűségét és a javításhoz vagy cseréhez szükséges időt figyelembe vevő megbízhatósági elemzés racionális alapot ad ehhez a döntéshez.

Nyolcadik tényező: Szabványmegfelelőség és dokumentáció

Az IEC 62271-200 szabvány szerinti típusvizsgálat a középfeszültségű kapcsolóberendezések minimális követelménye a nemzetközi piacokon. De a "típustesztelt" kifejezés lazán használatos. A mérnököknek nem azt a kérdést kell feltenniük, hogy „típustesztelve megtörtént-e ez a berendezés”, hanem „meg tudja adni a teljes típusvizsgálati jelentéseket egy független, IEC által akkreditált laboratóriumtól – most azonnal?”

A teljes tesztprogramot teljesítő gyártó habozás nélkül megosztja a tanúsítványokat. Egy gyártó, aki olyan kifejezéseket használ, mint a "tervezés az IEC szabványoknak megfelelően igazolt" vagy "vizsgálati jelentések folyamatban" azt közli, hogy a papírmunka még nem létezik. Azoknál a projekteknél, ahol a berendezést tanácsadó vagy közműmérnök vizsgálja felül, ez a megkülönböztetés számít.

A típusvizsgálaton túl a kapcsolóberendezést kísérő dokumentációs csomag is a termék részét képezi. Rutin tesztjelentések a gyárból minden panelhez. Nyilatkozat a vonatkozó előírásoknak való megfelelőségről. A telepítések referencialistája. Európai projekteknél az EU F-gáz-rendeletének való megfelelést igazoló dokumentáció, ha a berendezés SF₆-mentes. Ezeknek a dokumentumoknak a pályázati szakaszban kell rendelkezésre állniuk, nem a megrendelés után. Nem valószínű, hogy az a szállító, aki nem tudja ezeket a kérdőív szakaszában biztosítani, később azonnal elkészíti.

Kilencedik faktor: Gyártói képesség és hosszú távú támogatás

A kapcsolóberendezés nem árucikk. A gyártó mérnöki képessége, minőség-ellenőrzési fegyelme és a termékcsalád iránti hosszú távú elkötelezettsége közvetlenül befolyásolja a berendezés teljesítményét és a támogatás elérhetőségét annak élettartama során.

A gyártási minőség olyan részletekben mutatkozik meg, amelyek nem láthatók a prospektusban. Az epoxigyanta pólusöntvények konzisztenciája. A kihúzható teherautó-mechanizmusok beállítása. A kisfeszültségű rekeszben a vezérlővezetékek elvezetése és címkézése. Ezek folyamatfüggő eredmények, amelyek a gyártó gyártási kultúráját tükrözik, nem csak a tervezési képességüket.

A hosszú távú támogatás fontos, mert a kapcsolóberendezések évtizedekig működnek. A pótalkatrészek elérhetősége, a védelmi relé konfigurációjának műszaki támogatása és a meglévő telepítéshez illeszkedő további panelek szállításának lehetősége – ezek a megfontolások, amelyek évekkel az első megrendelés után fontossá válnak.

A gyárlátogatás többet mond el a mérnöknek a gyártóról, mint bármely dokumentumkészlet. A gyártósor séta során feltárulnak a szerszámok, a tesztelési eljárások, a minőség-ellenőrzési pontok és a szervezettség általános szintje, amely meghatározza a szállított berendezések konzisztenciáját. Ha a gyárlátogatás nem lehetséges, a gyártósorról, a tesztelési létesítményekről és a közelmúltban teljesített rendelésekről részletes fényképek kérése hasznos betekintést nyújt.

Következtetés

A középfeszültségű kapcsolóberendezések kiválasztásához az adatlapon túl az alkalmazási környezetre, a működési környezetre, a szabályozási keretekre és a gyártó képességeire kell tekinteni. Az adattáblán szereplő paraméterek a kiindulási pontot jelentik, nem a célvonalat.

Mérnök, aki meghatározta az alkalmazási követelményeket, ellenőrizte a hibaszinteket, kiválasztotta a jelenlegi és az előrelátható előírásoknak megfelelő szigetelési technológiát, kiválasztotta a létesítmény karbantartási filozófiáját támogató konfigurációt, meghatározta a telepítéshez megfelelő védelmi és kommunikációs rendszereket, és minősítette a bizonyított gyártási képességgel és dokumentációs készséggel rendelkező gyártót – aki huszonöt év elteltével elvégezte azt a munkát, amely megakadályozza a problémák beüzemelését, beüzemelését vagy megjelenését.
