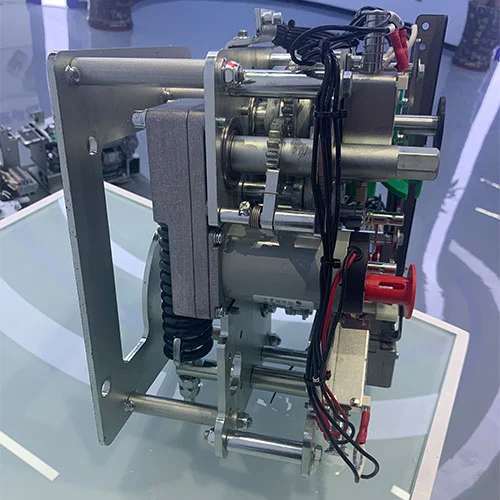

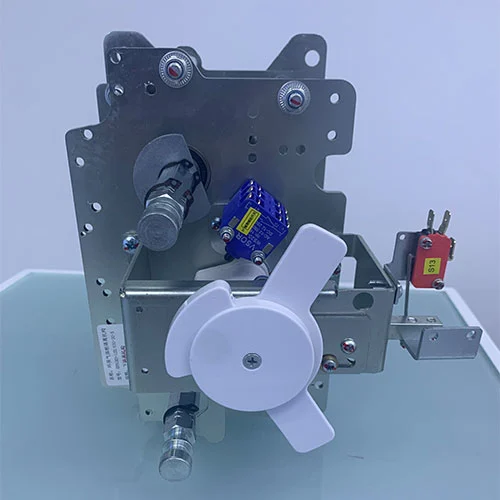

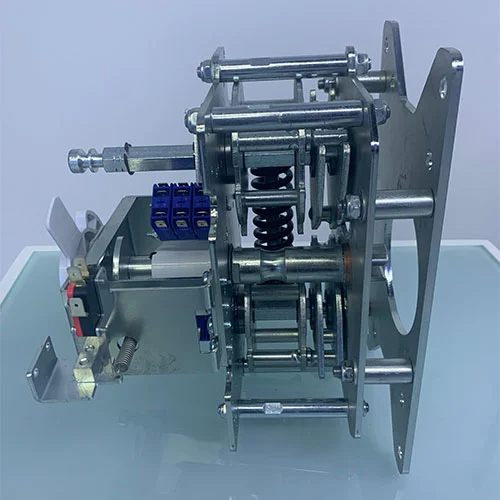

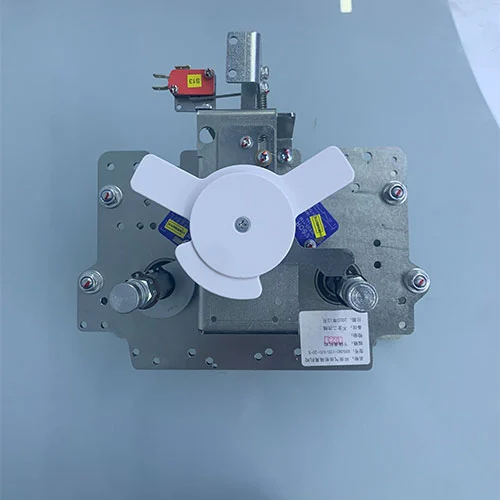

11KV elektromos működési mechanizmus a megszakító leválasztó kapcsolóhoz

A 11KV-os elektromos működési mechanizmus a megszakítók leválasztó kapcsolójához egy kombinált hajtásrendszer, amelyet a középfeszültségű kapcsolóberendezésekben használnak a következők vezérlésére:

Megszakító kapcsolás (terhelés és hiba megszakítása)

Leválasztókapcsoló működése (biztonságos látható szigetelés)

A kapcsolóberendezés központi végrehajtó egységeként működik, pontos, biztonságos és összehangolt kapcsolási műveleteket biztosítva.

Alkalmazás

A 11KV elektromos működési mechanizmust a megszakító leválasztó kapcsolóhoz széles körben használják:

Áramelosztó hálózatok

Ring főegységek (RMU)

Gázszigetelt kapcsolóberendezések (GIS / C-GIS)

Szél- és napenergia projektek

Vasúti és metrórendszerek

Ipari és bányászati ​​villamosenergia-rendszerek

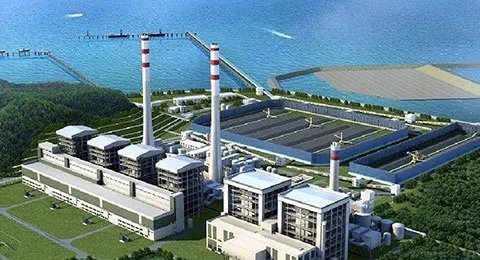

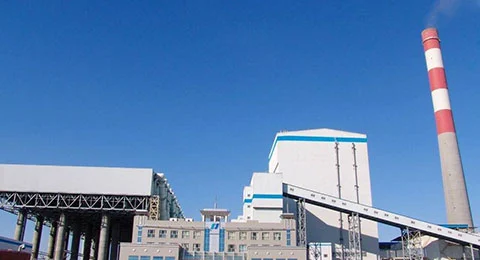

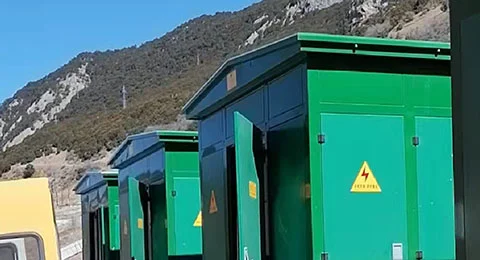

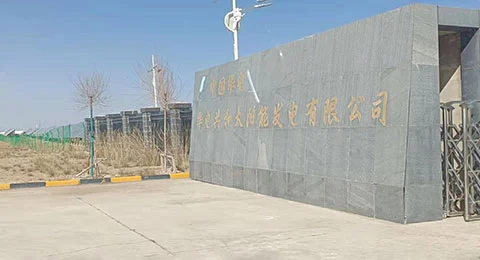

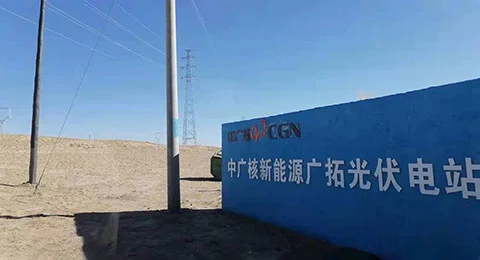

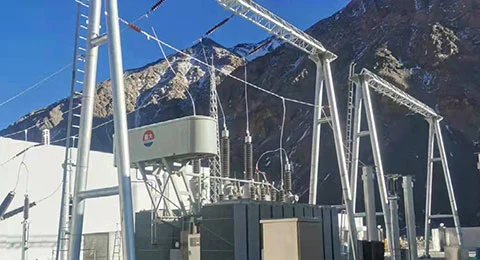

Projektesetek

Cotenele mechanizmusokat alkalmaztak:

110 kV-os alállomási projektek

CR Power Offshore Wind Power Project

Qinghai 1600MW fotovoltaikus bázis

Szecsuán-Tibet vasúti energiarendszer

Tádzsikisztáni 110kV-os alállomás bővítése

Modell és jelentés

Mi az a megszakító működési mechanizmusa?

A megszakító működési mechanizmusa egy mechanikus működési rendszer, amely a megszakító érintkezőit nyitja és zárja energia létrehozásával, elhelyezésével és felszabadításával. Ennek a működési mechanizmusnak az elsődleges feladata, hogy gyors reagálást biztosítson az elektromos hibákra, például rövidzárlatokra és túláramokra, és gyorsan leválasztja az érintett szakaszokat a rendszer károsodásának elkerülése érdekében.

A működtető mechanizmusoknak mindig képesnek kell lenniük a megszakító kioldására, függetlenül a külső körülményektől. Az erőkövetelményektől függően a megszakítók vagy fázisonként egyedi mechanizmusokkal vagy egyetlen mechanizmussal rendelkezhetnek, amely mindhárom fázist egyidejűleg működteti. A mechanizmus három alapvető alrendszerből áll: az energiatároló közegből, a működtető áramkörből és a reteszelőrendszerekből.

Számos különböző működési mechanizmus létezik

A rugóműködtető mechanizmus rugókat alkalmaz a mechanikai energia tárolására. Normális esetben a villanymotor feltölti a zárórugót, amelyet összenyomott állapotban egy reteszelőmechanizmus rögzít. Amint zárójelet kap, a retesz kiold, lehetővé téve a rugó számára, hogy az érintkezőket zárni tudja, miközben feltölti a kioldórugót. A zárórugó azonnal újratöltődik a további műveletekhez.

A hidraulikus berendezés túlnyomásos gázt használ az olajáramlás irányítására és a megszakítóhoz csatlakoztatott hajtórudazat meghajtására. A pneumatikus rendszerek sűrített levegőt használnak energiaforrásként, míg a mágneses eszközök elektromágneses tekercseket vagy elektromágneseket, amelyek feszültsége az áram növekedésével nő. Egyes kialakítások az elektromágneses erőt rugós segítséggel kombinálják.

A 2005-ös CIGRE megszakító-felmérés hangsúlyozta az üzemi eszközök döntő fontosságát, amely szerint az alkatrészek meghibásodásának 70%-a az üzemelő eszközökhöz köthető, és a nagyobb megszakítók meghibásodásainak több mint 50%-a is ebből adódik.

Mi az a leválasztó kapcsoló működési mechanizmusa?

A szakaszoló (leválasztó kapcsolóként is ismert) a középfeszültségű gyűrűs főegység központi eleme. Ez a fajta kapcsoló az elektromos áramkörök látható leválasztását tudja biztosítani karbantartási és biztonsági célokra. A szakaszolók a megszakítóknál eltérőek, a szakaszolók nem terhelés- vagy hibaáramok megszakítására szolgálnak, hanem akkor működnek, amikor az áramkör már feszültségmentes.

A szakaszoló működtető mechanizmusok a kézi vagy motoros bemenetet a fő érintkezők nyitásához vagy zárásához szükséges pontos mechanikus mozgássá alakítják át. Ezeknek a leválasztó kapcsolós működési mechanizmusoknak a fő jellemzői, hogy működési sebességük alacsonyabb, mint a megszakítóké, és látható érintkezési pozíciót biztosítanak.

A modern leválasztó mechanizmusok gyakran tartalmaznak

Több mozgású kinematika:Sok konstrukció összetett mozgásokat alkalmaz, ahol a fő penge először vízszintes helyzetbe süllyed, mielőtt elfordulna, hogy érintkezési nyomást fejtsen ki mind a csuklópánt, mind a pofa végén. Ez a "fordított hurok" érintkező kialakítás nagy rövidzárlati áramokat alkalmaz.

Független kézi működtetés:A fejlett mechanizmusok lehetővé teszik az elülső és az oldalsó kézi működtetést is anélkül, hogy további eszközökre lenne szükség. Az ellentétes kiemelkedésekkel rendelkező bütykös kerekek zökkenőmentes működést tesznek lehetővé a kezelői sebességtől függetlenül, így biztosítva az egyenletes mechanikai teljesítményt.

Pozíció jelzés:A hajtómechanizmuson belüli segédérintkezők távolról jelzik a helyzetet, ami elengedhetetlen a modern felügyeleti vezérlőrendszerekhez.

A szakaszoló mechanizmusok egypólusú vagy hárompólusú működésre konfigurálhatók, egyetlen hajtás alkalmazása esetén a kapcsolórudakkal összekötő pólusok. A tipikusan tűzihorganyzott acél keret a szigetelőket és a forgó elemeket rögzíti, így biztosítva a hosszú távú tartósságot.

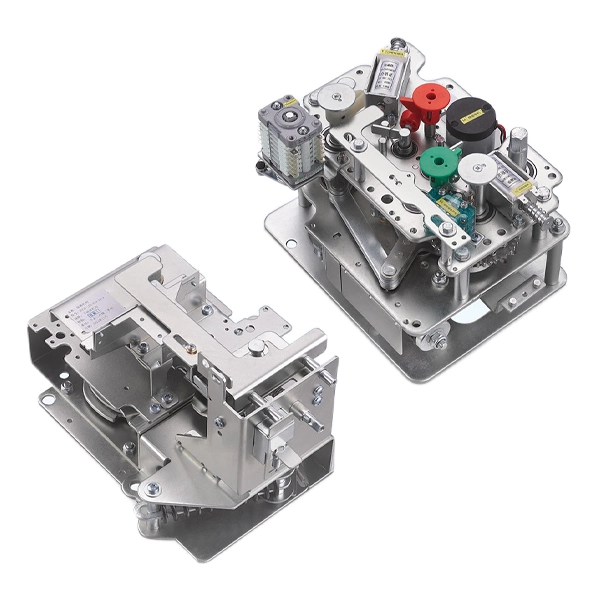

A kombinált megszakító és szakaszoló mechanizmusok jellemzői

A modern áramelosztó hálózatban elterjedt technológia a középfeszültségű RMU megszakító és szakaszoló működtető mechanizmusainak és a környezetbarát kapcsolóberendezéseknek a kombinációja. A Cotenele által gyártott 11KV elektromos működési mechanizmus megszakító leválasztó kapcsolóhoz a környezetbarát kapcsolóberendezésekhez, amely számos megkülönböztető tulajdonsággal rendelkezik:

Integrált kinematikai sorozatok:A kombinált mechanizmusok koordinálják az időzítést a megszakító működése és a szakaszoló mozgása között. A nyitási műveletek során a szakaszoló érintkezői szétválnak, miután az ív megszakítása befejeződött, míg a zárási műveletek ellenőrzik a megfelelő beállítást a főérintkező zárása előtt.

Kompakt mechanikus reteszelés:Az integrált kialakítások beépített reteszeket tartalmaznak, amelyek megakadályozzák a nem megfelelő működési sorrendet. Például a mechanizmus megakadályozhatja a szakaszoló működését, miközben a megszakító áramot vezet, vagy blokkolhatja az újrazárást, amíg a leválasztás be nem fejeződik. Ez kielégíti az elosztórendszerek „öt megelőzési” követelményeit.

Rugó alapú energiatárolás:Sok kombinált mechanizmus a középpontok felett működő feszítőrugókat használja a zárási műveletek szabályozására, míg a nyomórugók a nyitási energiát szabályozzák. Ennek a konfigurációnak a mechanikai élettartama meghaladhatja a 10 000 ciklust. A tárolt energia elve biztosítja, hogy a működési mechanizmus működési sebessége független maradjon a kezelő tevékenységétől, ami biztosítja a folyamatos hibamegszakítási teljesítményt.

Visszazárási képesség:A megszakítók és szakaszolókapcsolók működési mechanizmusainak modern kombinációja támogatja az automatikus visszakapcsolási szekvenciákat. Mindkét komponens működési mechanizmusa elegendő energiát tárol a zárás-nyitás-zárás műveletekhez anélkül, hogy közbenső újratöltést igényelne.

Téroptimalizálás:E két működési mechanizmus kombinációja alkalmas a kompakt méretű RMU-hoz. Például a Contenele RMU-k szélessége 375 mm, ezzel a konfigurációval jelentős helymegtakarítás érhető el a többi gyártó termékéhez képest, és alkalmas szűkös városi környezetben történő telepítésre.

Megfelelés a nemzetközi szabványoknak:A két kapcsolóműködési mechanizmus kombinált mechanizmusai megfelelnek a szabványoknak, beleértve a GB1984-2014 szabványt a nagyfeszültségű váltakozó áramú megszakítókra és a GB/T 1985-2023 szabványt a szakaszolókra és a földelő kapcsolókra.

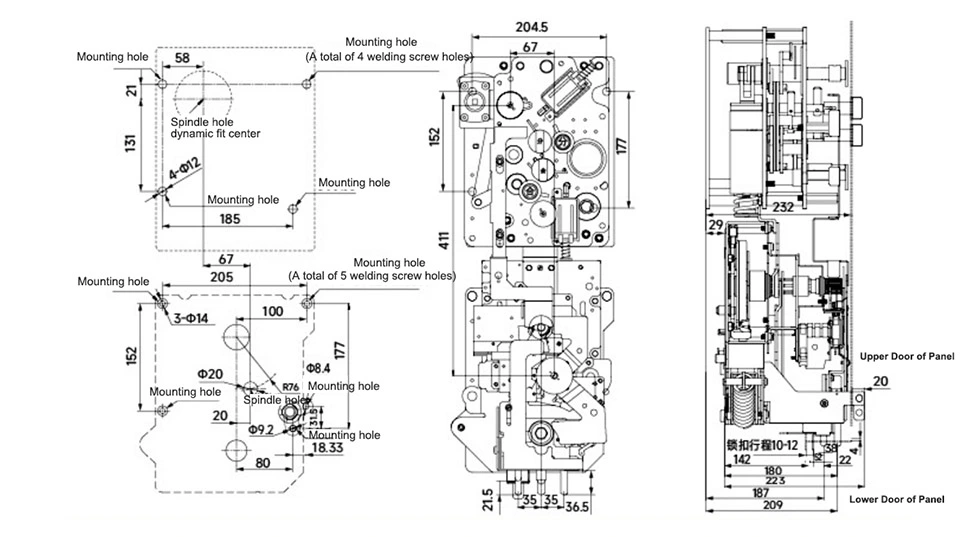

Megjelenés és méretek

Rólunk

Cotenele International Trade (Wenzhou) Co., Ltd:

30 000 ㎡ gyártóbázis

Összpontosítson a 12 kV–40,5 kV-os kapcsolóberendezés magkomponenseire

ISO9001 / ISO14001 / ISO45001 tanúsítvánnyal rendelkezik

Green Factory néven ismerték el (2025)

Szállítás és szállítás

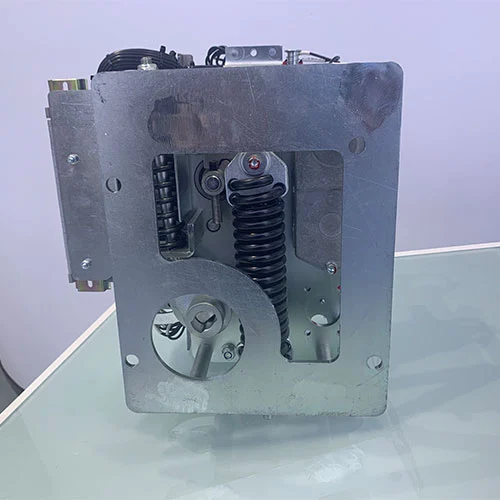

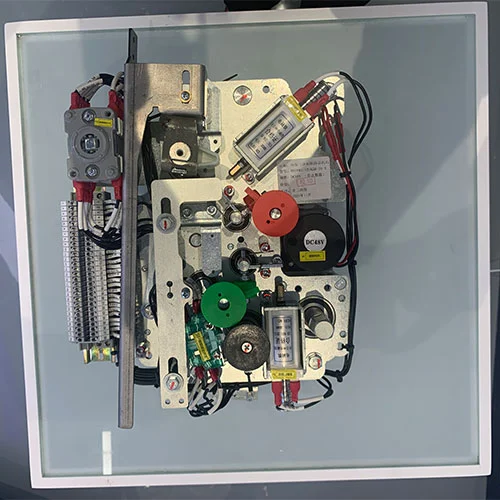

Termékek bemutatója
