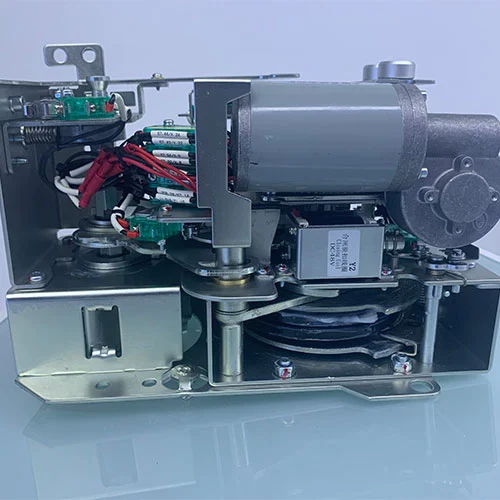

11KV működési mechanizmus az MV Ring főegységhez

A gyűrűs főegységekhez általában két szigetelési módszer létezik, az egyik a gázszigetelt gyűrűs főegység, a másik a környezetbarát gyűrűs főegység.

A gázszigetelt gyűrűs főegység főként SF6 gázt használ szigetelő közegként, míg a környezetbarát RMU általában vákuumot vagy környezetbarát gázokat, például száraz levegőt vagy környezetbarát gázkeverékeket, valamint szilárd anyagokat, például epoxigyantát és szilikongumit használ szigetelő közegként. A 11 KV-os működési mechanizmus az MV-gyűrűs főegységhez, amely a nyitó és záróegység működését hajtja végre. ezek a gyűrűs főegységek.

Megbízhatósága, könnyű kezelhetősége és automatizálási szintje közvetlenül befolyásolja a berendezés teljesítményét. Különösen a transzformátor védelméért felelős terheléskapcsoló-biztosíték kombinációs egységben (F-egység) a működési mechanizmusa – közkeletű nevén „F-mechanizmus” – nemcsak a rutin kapcsolási műveleteket hajtja végre, hanem vállalja azt a kritikus feladatot is, hogy a biztosítékkal együttműködjön a teljes hibavédelem érdekében.

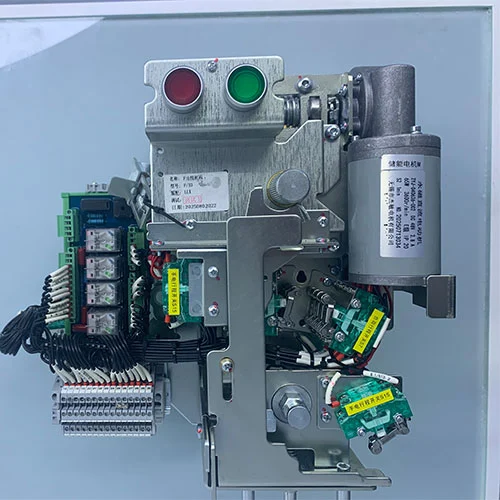

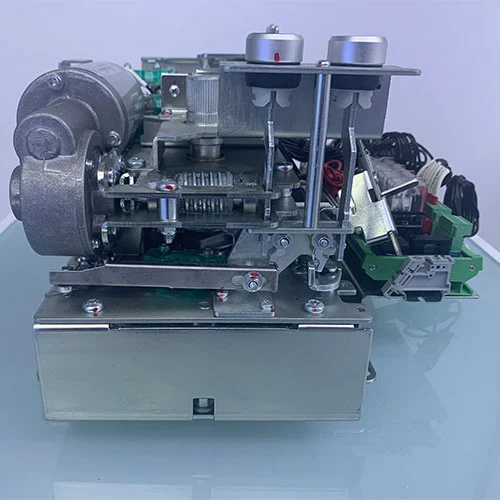

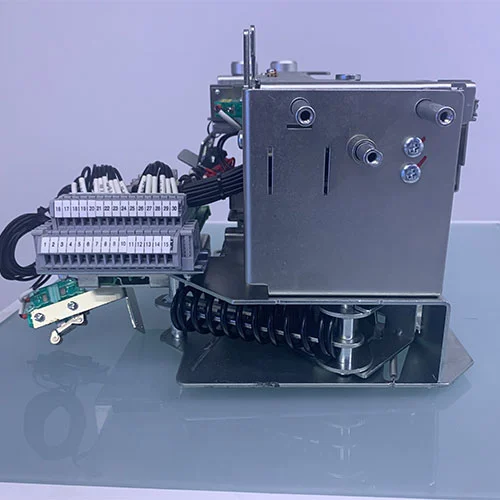

Modell

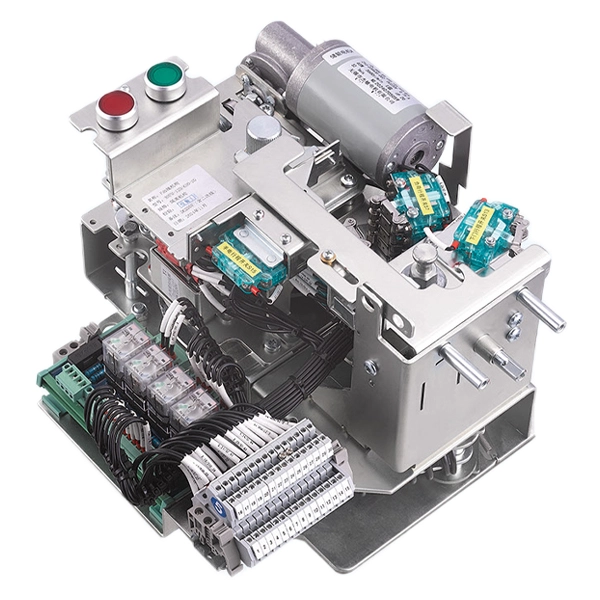

Mi az a kimenő mechanizmus (F-mechanizmus)?

Az F-mechanizmus az a központi elem, amely a terhelésmegszakító kapcsoló és a kimenő egységben lévő biztosíték kombinációjának vezérlésére szolgál. A kimenő mechanizmus elsődleges feladata a terhelésmegszakító kapcsoló nyitási és zárási műveleteinek végrehajtása, ez megbízható koordinációt és reteszelést biztosíthat a biztosítékkal, ezáltal biztosítva az áramkör biztonságos megszakítását normál kapcsolási és hibaállapotok esetén is. Az olyan komponenseket, mint a kezelőkar interfész, energiatároló rugó, sebességváltó összekötő elemek, segédkapcsolók, reteszelők és elektromos működtető modul integrálva az F-mechanizmus a kapcsolókészüléket meghajtó "izom" és a megfelelő sorrendet és biztonsági logikát kikényszerítő "agyként" is működik, garantálva a kimenő adagoló megbízható működését és védelmét.

Milyen funkciói vannak ennek a működési mechanizmusnak?

Az MV Ring főegység 11KV-os működési mechanizmusa elsősorban a terheléskapcsoló és a biztosítékkombinációs egység (F egység) vezérlésére szolgál a rendszer biztonságos és megbízható működésének biztosítása érdekében. Fő funkciói a következő három szempontot foglalják magukban:

1. Vezérlés és működés:Kézi vagy elektromos üzemmódot biztosít, lehetővé téve a terheléskapcsoló "háromirányú működését" (nyitás, zárás és földelés).

A kezelők biztonságosan vezérelhetik a belső nagyfeszültségű áramköri kapcsolókat a kezelőkarral vagy a panel gombjaival, lehetővé téve a napi vonalkapcsolást és karbantartást.

2. Védelmi koordináció:Ez az F mechanizmus alapvető és legegyedibb funkciója: Ha rövidzárlati hiba lép fel az alsó transzformátorban vagy vezetékben, a biztosíték kiolvad, és a kioldó mechanizmusa aktiválja az F mechanizmust, és azonnali kioldásra kényszeríti a terheléskapcsolót.

Fő célok:

1. Hibaáram megszakítása:A biztosíték és az F mechanizmus együtt működik a rövidzárlati áram gyors leválasztása érdekében.

2. Az egyfázisú működés megelőzése:A terheléskapcsoló egyidejűleg leválasztja a háromfázisú tápellátást, megakadályozva a transzformátor egy- vagy kétfázisú működését, ha egyes biztosítékok kiolvadtak, ezzel védve a berendezés biztonságát.

3. Vizuális kapcsolat megszakítása:A terheléskapcsoló kioldása után vizuális megszakítás jön létre, amely megkönnyíti a hibakeresést és a karbantartási műveleteket.

3. Reteszelés és biztonság:Az F-mechanizmus egy öt-megelőző reteszelő berendezést tartalmaz, amely precíz mechanikai logikát használ a helytelen működés elkerülése érdekében:

Amikor a terheléskapcsoló zárva van, megakadályozza a földelő kapcsoló zárását.

Amikor a földelő kapcsoló zárva van, megakadályozza a terheléskapcsoló zárását.

Egyes kiviteleknél a szekrényajtó csak a terheléskapcsoló leválasztása után nyitható ki.

Ez biztosítja a kezelők és a berendezések biztonságát, a nagyfeszültségű áramelosztó rendszer utolsó védelmi vonalaként.

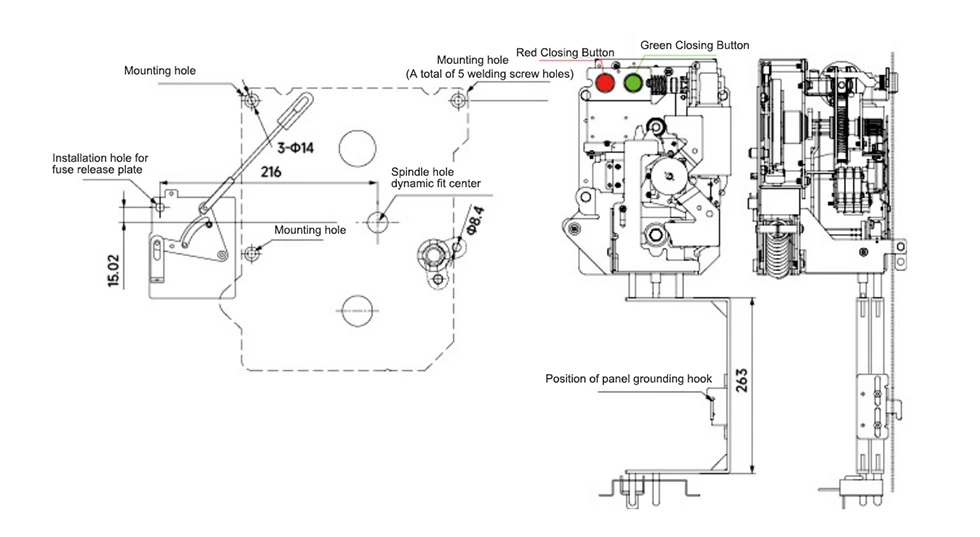

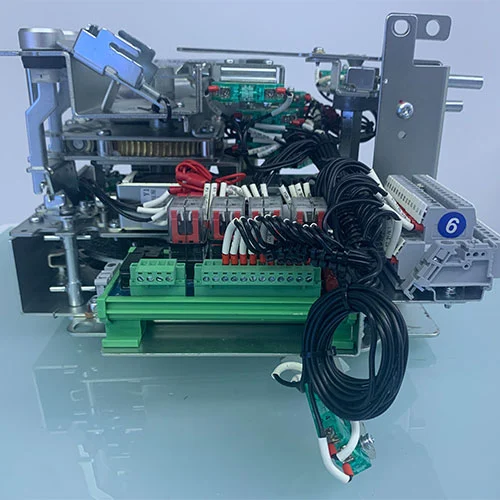

Megjelenés és méret
