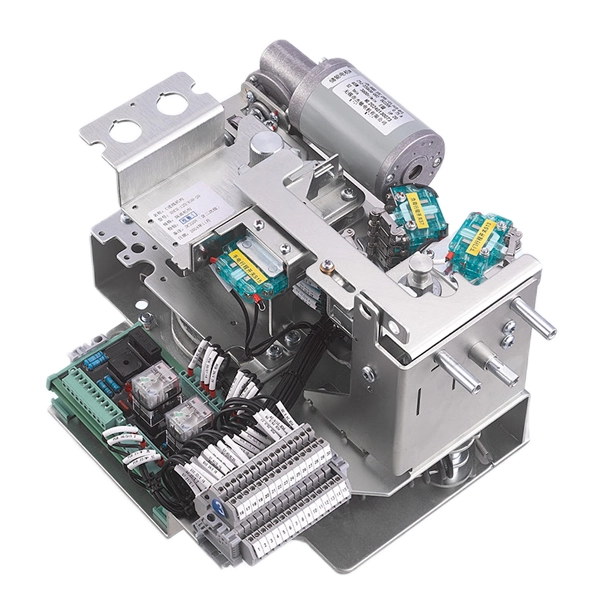

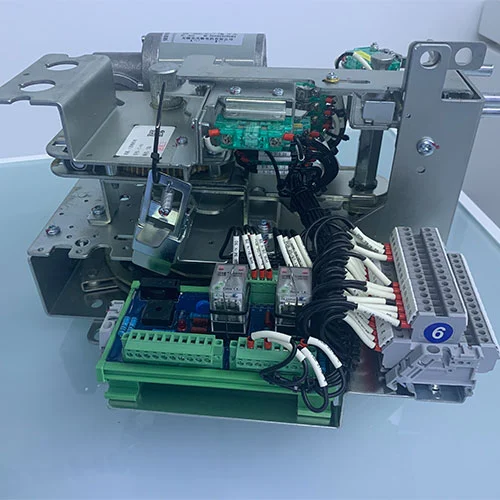

11KV elektromos mechanizmus középfeszültségű kapcsolóberendezésekhez

A Cotenele egy nagy gyártó, amely gyűrűs főegységeket és belső magkomponenseiket gyártja. A Ring Main Unit (RMU) fontos garancia a megbízható és biztonságos áramellátásra egy modern áramelosztó hálózatban. Ez egy kompakt, fémburkolatú kapcsolóberendezés-egység, amelyet általában másodlagos elosztó alállomásokon használnak transzformátorok, nagy épületek és ipari létesítmények áramelosztására.

A középfeszültségű kapcsolóberendezések 11KV-os elektromos mechanizmusa az RMU központi eleme, amely az elektromos kapcsolók „vezérlőközpontjaként” működik, mint például a vákuum-megszakítók, szakaszolók, terhelésmegszakítók. Az RMU-n belüli különféle komponensrészek közül vitathatatlanul a bejövő mechanizmus a legkritikusabb, mivel ez szolgál átjáróként a rendszerbe belépő elektromos áram számára.

Modell

A bejövő működési mechanizmus meghatározása?

A bejövő mechanizmus a gyűrűs főegység bejövő egységének kritikus vezérlőeleme, ahol a külső hálózatról vagy a felső alállomásról érkező nagyfeszültségű tápegység az RMU-ba jut. Az elsődleges kapcsolót működteti a bejövő áramkör biztonságos csatlakoztatásához, leválasztásához vagy földeléséhez.

A rendszerkövetelményektől függően a bejövő mechanizmus két kapcsolótípus egyikét vezérli:

Terhelésmegszakító kapcsoló ("C" mechanizmus)

Normál terhelési feltételek melletti gyakori működésre tervezték.

Háromállású működés:BE / KI / FÖLD.

Látható szigetelést és biztonságos földelést biztosít a karbantartáshoz.

Vákuum megszakító ("V" mechanizmus)

Nagy kapacitású alkalmazások hibavédelemmel.

Megszakítja a rövidzárlati áramokat, hogy megakadályozza az RMU és a későbbi berendezések károsodását.

A terhelésmegszakító kapcsoló összes funkcióját fokozott biztonsággal látja el.

Az összes bejövő mechanizmus magában foglalja:

Rugós töltésű kézi vagy motoros működés.

Tiszta helyzetjelzők (BE, KI, FÖLD).

Az RMU védelmi rendszerbe integrált elektromos reteszek.

Használati utasítás – 11KV elektromos mechanizmus középfeszültségű kapcsolóberendezésekhez

1. Bezárási művelet

Kézi zárás:

Helyezze be a kijelölt kezelőkart a felső hajtótengelybe.

Forgassa el az óramutató járásával megegyező irányba ~90°-kal, hogy a rugót a rögzítési pontig összenyomja.

A rugó kiold, és a terheléskapcsoló fő áramkörét zárásra készteti.

Elektromos zárás:

Kapcsolja be a mechanizmust, és küldjön zárójelet.

A vezérlő ellenőrzi a terheléskapcsoló állapotát és a reteszeléseket.

Ha a feltételek teljesülnek, a mechanizmus motorja befejezi a zárást.

Megjegyzés: A földelési működés mechanikusan le van zárva a főáramkör zárásakor.

2. Nyitási művelet

Kézi nyitás:

Helyezze be a kezelőkart a felső hajtótengelybe.

Forgassa el az óramutató járásával ellentétes irányba ~90°-kal, hogy a rugót a rögzítési pontjáig összenyomja.

A rugó energiát szabadít fel a terheléskapcsoló fő áramkörének megnyitásához.

Elektromos nyitás:

Nyitási jelet küld a vezérlőnek.

A vezérlő ellenőrzi a kapcsoló állapotát és a reteszeléseket.

A mechanizmus motorja befejezi a nyitási műveletet.

Megjegyzés: Nyitott helyzetben a zárási és földelési műveletek megengedettek.

3. Földelés (földelés) működése

A földelő kapcsoló zárása:

Helyezze be a fogantyút az alsó földelő hajtótengelybe.

Forgatás az óramutató járásával megegyező irányba ~90°; a rugó összenyomódik és elenged, hogy lezárja a földelőkapcsolót.

A reteszek aktiválódnak, megakadályozva a főáramkör zárását.

A földelő kapcsoló kinyitása:

Helyezze be a fogantyút ugyanabba az alsó tengelybe.

Forgatás az óramutató járásával ellentétes irányba ~90°; rugó elengedi a földelő kapcsolót.

A reteszelés kiold, lehetővé téve a terheléskapcsoló normál működését.

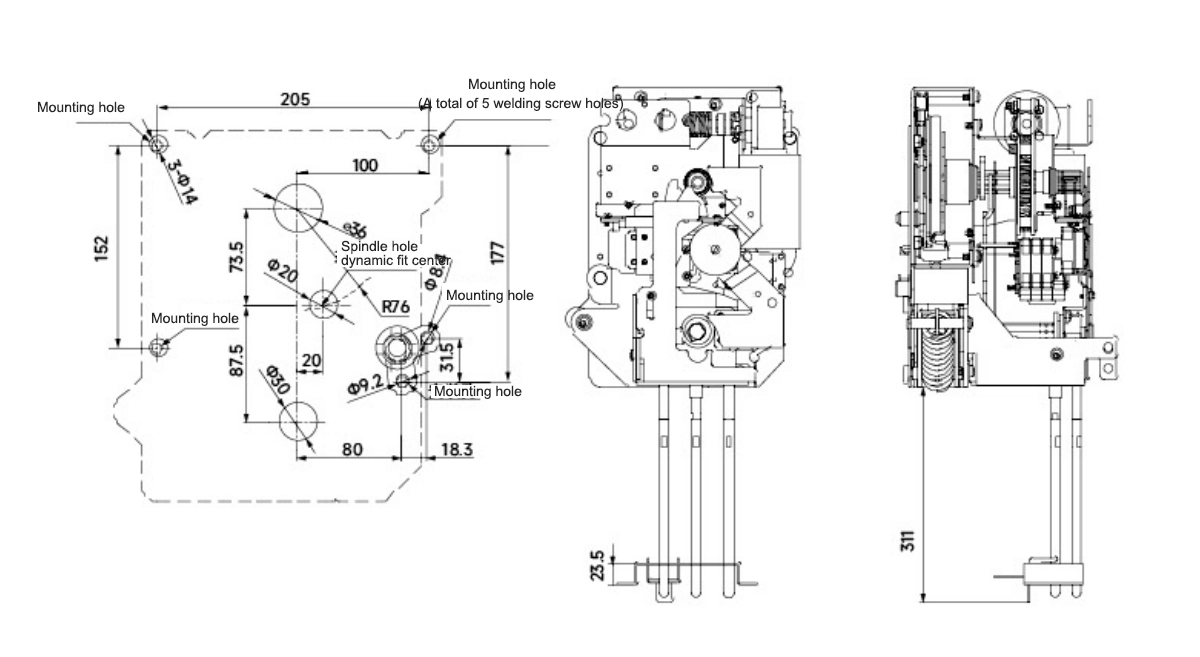

Megjelenés és méret

Miért válassz minket?

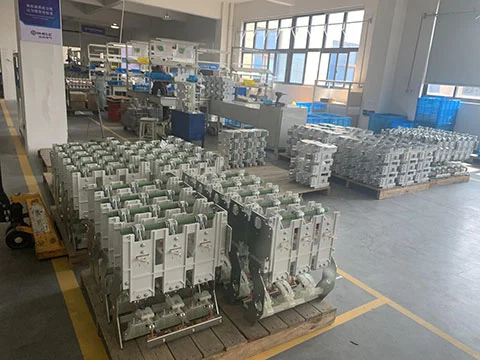

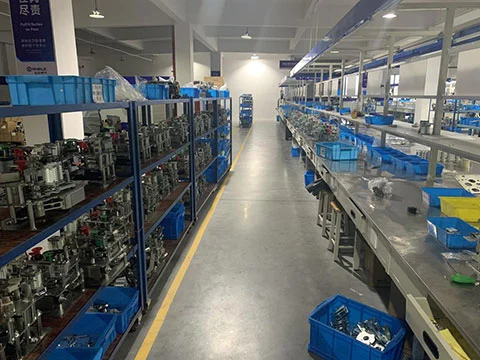

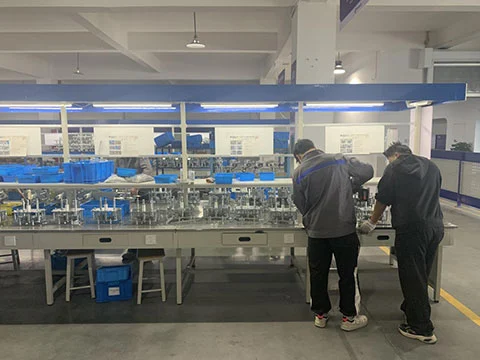

Közvetlen gyári ellátás:A Cotenele Yueqingben, Zhejiang tartományban található, gyáregysége 30 000 négyzetméteren található.

Tanúsítványok:ISO9001, ISO14001, ISO45001.

Technikai erősség:Széleskörű kutatási és fejlesztési tapasztalat az RHSV sorozatú környezetbarát gázszekrények, vákuum-megszakítók és működési mechanizmusok terén, több szabadalommal és országos típusvizsgálati jelentésekkel.

Ügyfél esetek:Az olyan nagyszabású projektek, mint a China Resources Power, a Banyunxian Wind Farm, a Tádzsikisztáni Aini aranybánya és a Szecsuán-Tibet Vasút bizonyítják termékeink megbízhatóságát és nemzetközi alkalmazhatóságát.

A beszerzés előnyei:Támogatja a tömeges testreszabást, a gyors szállítást, valamint a hazai és nemzetközi projektmérnöki alkalmazásokat.

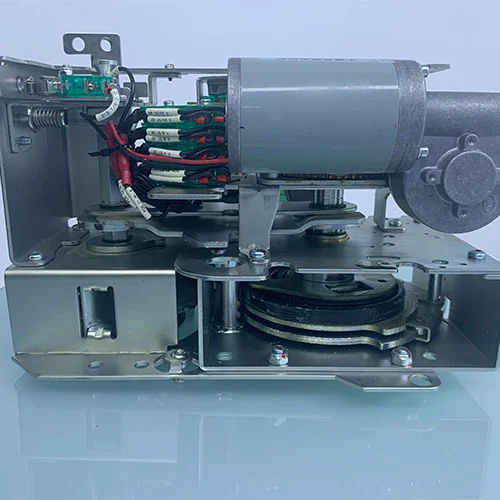

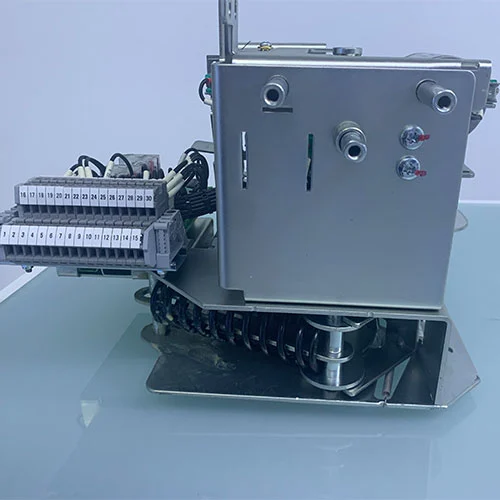

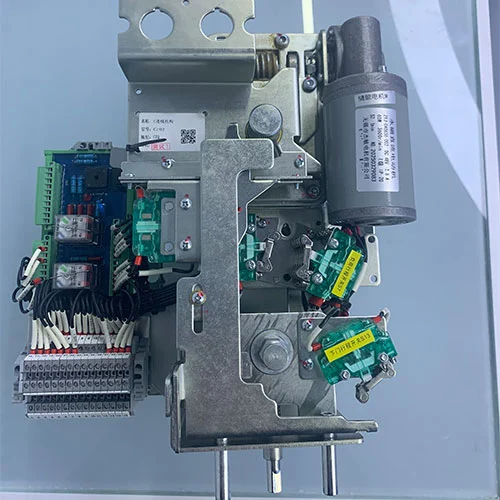

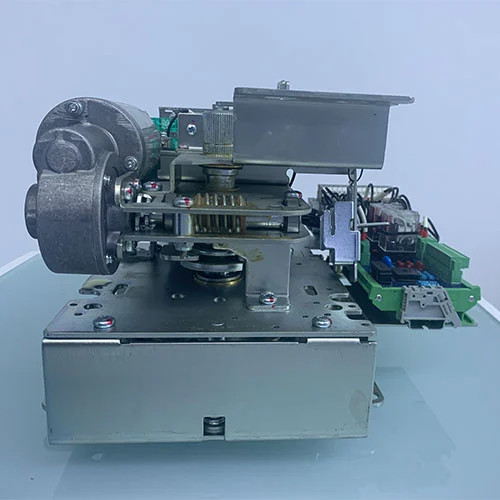

Termékek bemutatója
