Hogyan értékelhető a középfeszültségű kapcsolóberendezések minősége vásárlás előtt?

Bevezetés: A minőséget a kiszállítás előtt szerezzük meg, utána nem fedezzük fel

A középfeszültségű kapcsolókészülék panel lenyűgözően néz ki egy prospektusban. A rozsdamentes acél burkolat csillog. Az adatlapon található specifikációk minden megfelelő négyzetet bejelölnek. A 30 évig megbízhatóan működő panel és a visszahívásokat, állásidőt és költséges utólagos felszereléseket generáló panel közötti különbség azonban nem látható a PDF-en. Beépült a gyártási folyamatba, a tesztelési fegyelembe és a mérnöki döntésekbe, amelyeket jóval azelőtt hoztak, hogy a berendezés a projekt helyszínére érne.

A beszerzési szakemberek, tanácsadó mérnökök és vagyonkezelők számára a kapcsolóberendezések minőségének vásárlás előtti értékelése nem azt jelenti, hogy ellenőrizni kell, hogy az adattábla megfelel-e a megrendelésnek. Arról van szó, hogy meg kell határozni, hogy a gyártó rendelkezik-e a folyamatokkal, a tesztelési képességgel és a minőségi kultúrával ahhoz, hogy olyan berendezéseket szállítson, amelyek teljes élettartama alatt az ígéretek szerint működnek.

Ez a cikk strukturált keretet ad a középfeszültségű kapcsolóberendezések minőségének értékeléséhez a beszerzési megrendelés kiadása előtt. Lefedi a legfontosabb területeket – a gyári gyártási kapacitástól és a típusteszt-ellenőrzéstől az alkatrészminőségig és a dokumentációs fegyelemig –, és elmagyarázza, mire kell figyelni mindegyiknél.

1. Kezdje a Gyárral, ne az Adatlappal

A kapcsolóberendezések minőségének értékelése során a legnyilvánvalóbb lépés az, hogy megnézzük, hol és hogyan készül. A gyárlátogatás többet árul el a gyártó minőségi képességeiről, mint amennyit bármely dokumentumkészlet képes közölni. Ha a látogatás nem lehetséges, a következő legjobb megoldás részletes fényképek és videók kérése a gyártósorról, a tesztelési létesítményekről és a legutóbbi teljesített rendelésekről.

Egy gyár értékelésekor a benyomások helyett a folyamatmutatókra koncentráljon. A termelési szint egyértelműen meghatározott munkaállomásokba van szervezve, vagy a paneleket véletlenszerű elrendezésben szerelik össze? A dolgozók kalibrált beállításokkal rendelkező nyomatékkulcsokat használnak, vagy a csavarokat tapintással húzzák meg? A beérkező alkatrészeket – vákuummegszakítókat, epoxigyanta oszlopokat, védőreléket – ellenőrzött körülmények között tárolják, és nyomon követhetők-e a szállítóik? Ezek a folyamatrészletek a késztermék minőségének megfelelői.

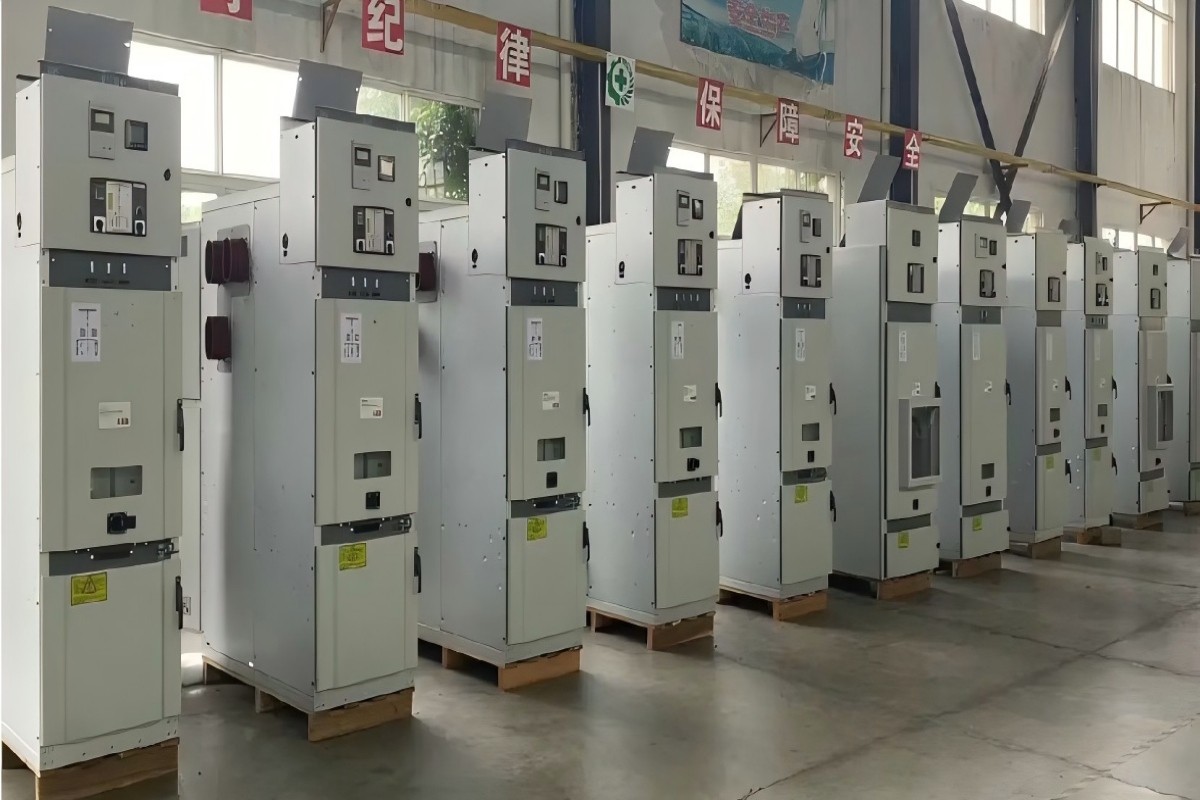

A COTENELE középfeszültségű kapcsolóberendezéseinek gyártása meghatározott gyártási sorrendet követ, és minden szakaszban folyamat közbeni minőségellenőrzést végeznek. A vákuummegszakítók epoxigyanta pólusait házon belül öntik, automatikus nyomásgélképző berendezéssel. Az SF₆-mentes RMU-k rozsdamentes acél tartályait ellenőrzött körülmények között hegesztik, szivárgásvizsgálattal és tömítéssel végzik. A kész panelek rutinvizsgálaton esnek át, mielőtt elhagynák a gyárat.

2. Ellenőrizze a típustesztet – teljesen és függetlenül

Az IEC 62271-200 szerinti típusvizsgálat a kapcsolóberendezések minőségbiztosításának alapja. Ez azt bizonyítja, hogy a kialakítás képes ellenállni az elektromos, mechanikai és termikus igénybevételeknek, amelyekkel a szolgáltatás során találkozik. A „típustesztelt” kifejezés azonban pontatlanul használatos az iparágban. A gyártónak nem azt a kérdést kell feltenni, hogy "típustesztelték ezt a berendezést?" Ez az, hogy "meg tudja adni a teljes típusvizsgálati jelentéseket egy független, IEC által akkreditált laboratóriumból – most azonnal?"

A középfeszültségű kapcsolókészülékek típusvizsgálati programja tartalmazza a rövidzárlati megszakítási és gyártási vizsgálatokat, a rövid idejű áramállósági vizsgálatokat, a hőmérséklet-emelkedési teszteket, a dielektromos teszteket és a belső ívvizsgálatokat. Mindegyiket az adott panelkonfiguráción és a kínált modul-kombináción kell végrehajtani. Az a gyártó, aki teljesítette a teljes programot, habozás nélkül elkészíti a jelentéseket. Egy gyártó, aki olyan kifejezéseket használ, mint a "tervezés az IEC szabványoknak megfelelően igazolt" vagy "vizsgálati jelentések folyamatban", azt jelzi, hogy a dokumentáció még nem létezik.

A jelentések létezésén túl tekintse át azok terjedelmét. Győződjön meg arról, hogy a tesztelt konfiguráció megegyezik az idézett konfigurációval. Ellenőrizze, hogy a rövidzárlati besorolás, a belső ív besorolása és a mechanikai tartóssági osztály megfelel-e a projekt követelményeinek. Ellenőrizze, hogy a vizsgálólaboratórium valóban független és IEC-akkreditált-e, nem pedig házon belüli létesítmény.

A COTENELE minden pályázat benyújtásakor IEC 62271-200 típusvizsgálati tanúsítványt biztosít akkreditált harmadik fél laboratóriumaitól. A jelentések a teljes tesztsorozatot lefedik, és a rendelés feladása előtt biztosítjuk őket, nem pedig utána.

3. Vizsgálja meg a mag kapcsoló- és szigetelőelemeit

A vákuum-megszakító és a szigetelőrendszer minden középfeszültségű kapcsolóberendezés szíve. Ezen alkatrészek minősége határozza meg a berendezés megbízhatóságát, karbantartási profilját és élettartamát.

A vákuum-megszakítók esetében a vákuum-megszakító a legkritikusabb alkatrész. Értékelje a megszakító származását és gyártási törzskönyvét. Elismert, középfeszültségű alkalmazásokban múlttal rendelkező gyártó gyártja? Milyen érintkezési anyagokat használnak – a réz-króm az ipari szabvány a vezetőképesség és az íverózióállóság kombinációjában? A megszakító élettartama le van zárva, és nem igényel karbantartást az élettartama során, vagy a tervezés megköveteli a rendszeres vákuum integritásának ellenőrzését?

Ugyanilyen fontos a szigetelési rendszer. Légszigetelt kapcsolóberendezések esetén ellenőrizze, hogy a fázis-fázis és a fázis-föld távolságok megfelelnek vagy meghaladják az IEC követelményeit. Gázszigetelt berendezések esetén ellenőrizze a szigetelő közeget: száraz levegőt vagy nitrogént nulla globális felmelegedési potenciállal, vagy olyan alternatívát, amely megfelel a jelenlegi és az előrelátható környezetvédelmi előírásoknak. A rozsdamentes acél gáztartályt élettartamra lezárt nyomástartó edényként kell megtervezni és tesztelni, és nincs szükség gázfelügyeletre vagy utántöltésre.

A COTENELE VS1 vákuummegszakítói minősített beszállítóktól származó, élettartamra zárt vákuummegszakítókat használnak, házon belül öntött epoxigyanta oszlopszigeteléssel párosítva. SF₆-mentes RMU-jaink száraz levegőt használnak szigetelő közegként a rozsdamentes acél tartályokban, amelyeket hegesztettek, szivárgást tesztelnek és tömítettek a teljes 30 éves tervezési élettartamuk alatt.

4. Értékelje a működési mechanizmust és a mechanikus reteszeket

A működési mechanizmus az az alkatrész, amely minden alkalommal elmozdul, amikor a megszakító nyit vagy zár. Tervezése és építési minősége közvetlenül befolyásolja a berendezés mechanikai állóképességét és hosszú távú megbízhatóságát.

A modern középfeszültségű megszakítók tárolt energiájú rugós mechanizmust használnak. Egy kis motor néhány másodperc alatt feltölti a zárórugót. A zárás parancs kiadásakor a tárolt energia szinte azonnal felszabadul az érintkezők zárásához. Záráskor a nyitórugó egyidejűleg töltődik, így a megszakító azonnal kioldásra kész. Ezt a mechanizmust az IEC 62271-100 szerint az M2 osztályú mechanikai tartósságra kell besorolni – 10 000 művelet hiba nélkül.

Értékelje a mechanizmus felépítését. A rugók, tengelykapcsolók és reteszek olyan anyagokból készülnek, amelyek ellenállnak a fáradásnak és a korróziónak? Hozzáférhető-e a mechanizmus ellenőrzéshez anélkül, hogy a megszakítót levennénk a panelről? A mechanikai művelet zökkenőmentes és konzisztens-e több művelet során, vagy mutat-e megkötés vagy eltérés jeleit?

Ugyanilyen fontos a biztonságos működési sorrendet kikényszerítő mechanikus reteszelőrendszer. Az „öt gátló” retesznek – amely megakadályozza a terhelés alatti zárást, megakadályozza a szakaszoló terhelés alatti kinyitását, megakadályozza a feszültség alatti földelést, megakadályozza a zárást alkalmazott földeléssel és megakadályozza a bejutást a feszültség alatt álló terekbe – megbízhatóan kell működnie, a segédáramtól való függés nélkül. Tesztelje ezeket a reteszeléseket egy gyárlátogatás során, vagy kérjen videós bizonyítékot a reteszelés ellenőrzéséről a rutin tesztelés során.

5. Ellenőrizze az alacsony feszültségű rekeszt és a vezetékeket

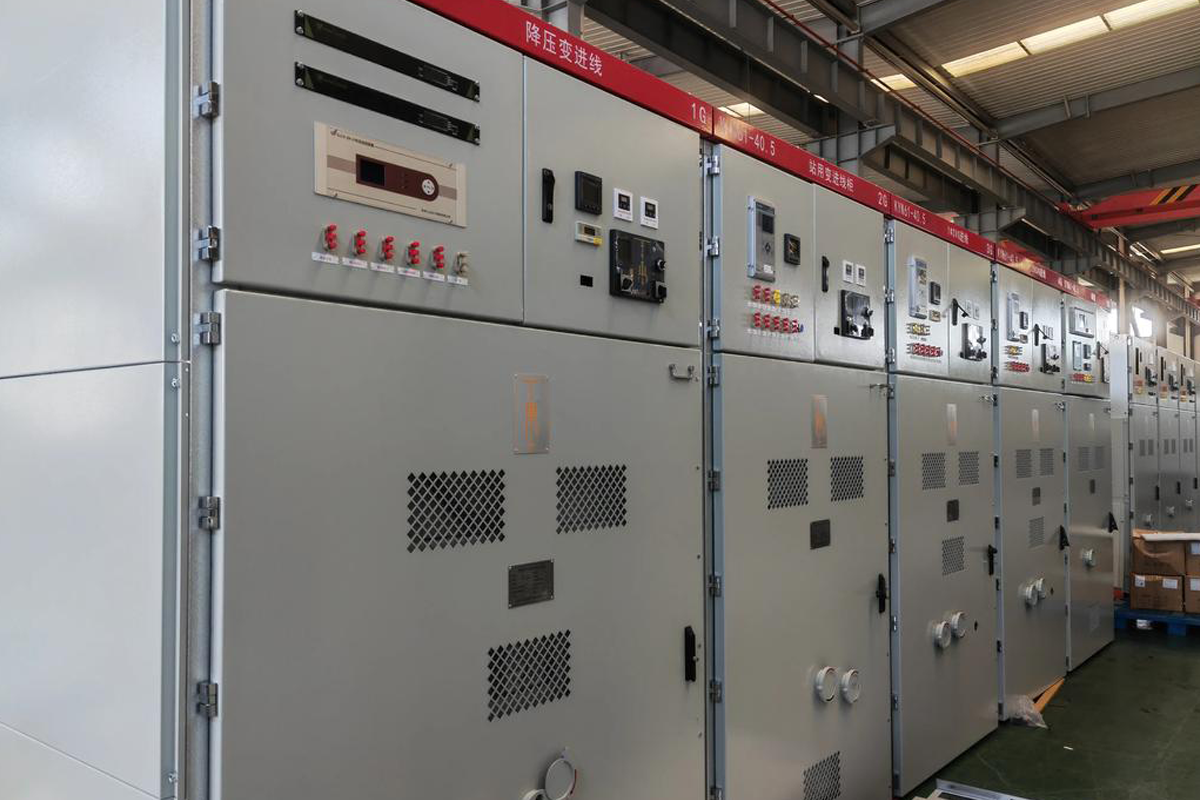

A kisfeszültségű rekeszben találhatók a védelmi relék, a vezérlővezetékek, a sorkapcsok és a kommunikációs eszközök, amelyek a kapcsolóberendezés intelligenciáját adják. Ebben a rekeszben a kidolgozás minősége megbízható mutatója annak, hogy a gyártó mennyire odafigyel a részletekre.

Nyissa ki az alacsony feszültségű ajtót, és vizsgálja meg a vezetékeket. A vezetékek megfelelően vannak elvezetve, és kábelcsatornákban vagy szövőszékben vannak rögzítve? A vezetékek mindkét végén átlátszó, tartós jelölőkkel vannak ellátva? Konzisztensek és olvashatók a véghüvely-számok a terminálokon? A tartalék vezetékek fel vannak tekercselve és rögzítve vannak, vagy lazán lógnak? Ezek nem kozmetikai problémák. A rossz bekötési gyakorlat laza csatlakozásokhoz, időszakos hibákhoz és hibaelhárítási rémálmokhoz vezet, amelyek az üzembe helyezés után évekig mérnöki órákat vesznek igénybe.

A védelmi relét megfelelően fel kell szerelni, be kell kötni és az alkalmazáshoz konfigurálni kell. Ellenőrizze, hogy a relé típusa, az áramváltó áttételei és a segédfeszültség megfelel-e a projekt specifikációinak. Ha a kapcsolóberendezés kommunikációs képességgel rendelkezik, a szállítás előtt győződjön meg arról, hogy a kommunikációs kábelezés és a protokoll konfiguráció dokumentált és tesztelt.

6. Tekintse át a dokumentációs csomagot

A dokumentáció a termék része. Az a kapcsolóberendezés-gyártó, aki nem tud teljes, pontos és jól szervezett dokumentációs csomagot nyújtani a pályázati szakaszban, valószínűleg nem fog jobb dokumentációt nyújtani a megrendelés után.

A vásárlás előtti dokumentációs csomagnak tartalmaznia kell legalább egy független IEC-akkreditált laboratórium típusvizsgálati tanúsítványait, rutin vizsgálati jelentéssablonokat, amelyek bemutatják, hogy mit fognak minden panelen tesztelni a szállítás előtt, nyilatkozatot a vonatkozó szabványoknak és előírásoknak való megfelelőségről, a hasonló telepítések referencialistáját, valamint a telepítési és üzemeltetési kézikönyveket. Az európai projekteknél az EU F-gáz-rendeletének való megfelelést igazoló dokumentációt kell mellékelni, ha a berendezés SF₆-mentes.

Tekintse át kritikusan a dokumentációt. A tesztjelentések teljesek és olvashatóak, vagy részleges összefoglalók hiányzó oldalakkal? A referenciatelepítések hasonló alkalmazásokban és földrajzi területeken találhatók, mint az Ön projektje? A dokumentáció tiszta műszaki angol nyelven íródott, vagy annak jelei mutatkoznak, hogy anyanyelvű mérnök lefordítása nélkül fordította le?

A COTENELE minden megrendeléshez komplett dokumentációs csomagot szállít: típusvizsgálati tanúsítványok, rutinvizsgálati jelentések, megfelelőségi nyilatkozatok és üzemeltetési kézikönyvek. Ugyanezt a dokumentációt biztosítjuk a pályázati szakaszban, hogy a tanácsadó mérnökök és közműértékelők a szerződés odaítélése előtt befejezhessék műszaki felülvizsgálatukat.

7. Értékelje az értékesítés utáni támogatást és a pótalkatrészek elérhetőségét

A kapcsolóberendezések minősége magán a berendezésen túl a gyártó azon képességéig terjed, hogy azt több évtizedes működésen keresztül támogatja. Vásárlás előtt értékelje a gyártó értékesítés utáni támogatással, alkatrészellátással és műszaki segítséggel kapcsolatos megközelítését.

Kínál a gyártó üzembe helyezési támogatást akár a helyszínen, akár távolról? Van-e meghatározott folyamat a szállítás utáni műszaki megkeresésekre, egyértelmű válaszidő-kötelezettségekkel? Rendelkezésre állnak-e készletről a szabványos pótalkatrészek – biztosítékcsatlakozók, segédérintkezők, működtető fogantyúk, relémodulok, vagy megrendelésre gyártják őket hosszabb átfutási idővel?

A megalapozott exporttevékenységekkel rendelkező gyártónak képesnek kell lennie arra, hogy nemzetközi futáron keresztül szállítson pótalkatrészeket, és angol nyelvű technikai támogatást nyújtson európai vagy ázsiai munkaidőben. Ha a gyártó elsődleges üzleti tevékenysége belföldi, és az export a volumenük kis részét teszi ki, a nemzetközi projektek értékesítés utáni támogatása csekély lehet.

Következtetés: A minőség a folyamat, nem a megjelenés

A középfeszültségű kapcsolóberendezések minőségének vásárlás előtti értékeléséhez a gyártási folyamatok, a tesztelési fegyelem, az alkatrészek törzskönyve és a hosszú távú teljesítményt meghatározó dokumentációs szigort kell áttekinteni a csiszolt külsőn. Az adatlapon szereplő paraméterek a kiindulási pontot jelentik, nem a célvonalat. Az számít, hogy a gyártó olyan gyártási rendszert és minőségi kultúrát épített-e ki, amely következetesen azt nyújtja, amit az adatlap ígér.

A strukturált értékelés – a gyári képességek, a típusteszt-ellenőrzés, az alapkomponensek minősége, a mechanizmusok és reteszelés értékelése, a vezetékek kivitelezése, a dokumentáció teljessége és az értékesítés utáni támogatás – megbízható alapot nyújt a beszállítók összehasonlításához és a berendezések kiválasztásához, amelyek az elvárásoknak megfelelően működnek több évtizedes szolgáltatás során.

A COTENELE támogatja ezt az értékelési folyamatot azáltal, hogy a kérdőív szakaszában típusteszt-tanúsítványokat biztosít, üdvözli a vevői ellenőrzéseket gyártó létesítményeinken, és minden árajánlathoz komplett dokumentációs csomagokat szállít. Vákuumos megszakítóink és SF₆-mentes gyűrűs főegységeink meghatározott gyártási folyamatokra épülnek, az IEC szabványoknak megfelelően tesztelték, és a nemzetközi projektek követelményeit értő mérnöki csapat támogatja.
