11KV közepes feszültségű VCB megszakító leválasztó mechanizmussal

A középfeszültségű kapcsolóberendezések fontos funkciója a modern áramelosztó rendszerekben az elektromos áramkörök védelme, vezérlése és leválasztása. Az emberek egyre nagyobb figyelmet fordítanak a környezetvédelemre, ezért a "környezetbarát kapcsolóberendezések" a hagyományos SF₆ helyett tiszta szigetelőközeget alkalmaznak, például tiszta levegőt, vákuumot vagy fluor-nitril alapú gázkeverékeket. A 11KV-os középfeszültségű VCB megszakító leválasztó mechanizmussal ennek a környezetbarát kapcsolóberendezésnek a kulcseleme.

Mi a célja ennek a terméknek?

Ez a panel központi eleme, amely felelős a megszakító és a szakaszoló érintkezőinek nyitásához (kioldásához) és zárásához szükséges alapvető parancsok végrehajtásáért. Ennek a mechanizmusnak a pontossága, sebessége és megbízhatósága közvetlenül befolyásolja az elektromos hálózat biztonságát és az áramellátás folyamatosságát. Az iparági felmérések tanúsága szerint a működési mechanizmus a legkritikusabb alrendszer, a megszakítók hibáinak és meghibásodásának nagy része erre vezethető vissza, így annak kialakítása és állapota a legfontosabb.

Legfontosabb specifikációk

Modell és jelentés

Mi a működési mechanizmus célja?

A működési mechanizmus a középfeszültségű kapcsolóberendezések kritikus integrált eleme. Tárolja és felszabadítja a mechanikai energiát, hogy a fő áramvezető érintkezőket gyorsan mozgassa a NYITOTT és a ZÁRT helyzetek között. Közvetítőként egy kis energiájú vezérlőjelet (kézi nyomógomb vagy elektromos relé) alakít át az érintkezők megbízható működéséhez szükséges nagy erejű műveletté, biztosítva az áramkör biztonságos megszakítását és csatlakoztatását.

Kulcsfontosságú komponensek

1. Energiatároló közeg

Rugós működtetésű (leggyakoribb):

A KDSVM-12 sorozatban használatos, különösen a környezetbarát kapcsolóberendezésekben

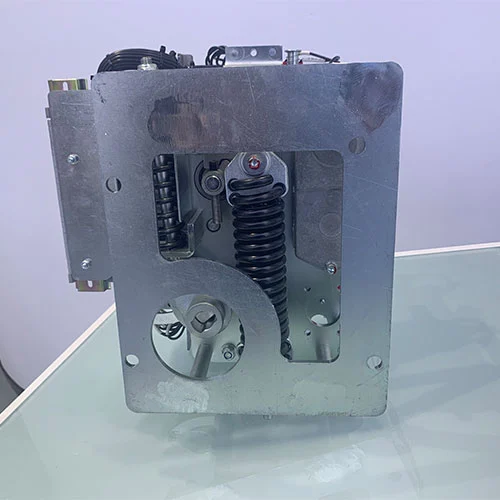

A motor összenyomja a zárórugót, amely bezárja az érintkezőket és feltölti a nyitó (kioldó) rugót

Előnyök:nagy megbízhatóság, egyszerű kialakítás, karbantartás-barát

Pneumatikus:Sűrített levegőt használ

Hidraulikus:Nyomás alatt álló olajat vagy gázt használ

Mágneses:Mágneses vagy elektromágneses

2. Működtető áramkör

Az energiafelszabadulást kiváltó komponensek, többek között:

Záró/kioldó tekercsek (elektromágnesek)

Reteszek

Kézi gombok

3. Reteszelőrendszerek

Biztonsági funkciók a helytelen vagy nem biztonságos működés megakadályozására

Példa:megakadályozza a hiba miatti záródást vagy a szakaszoló terhelés alatti lezárását

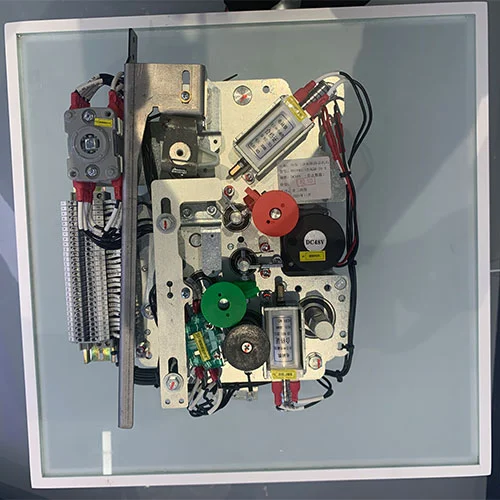

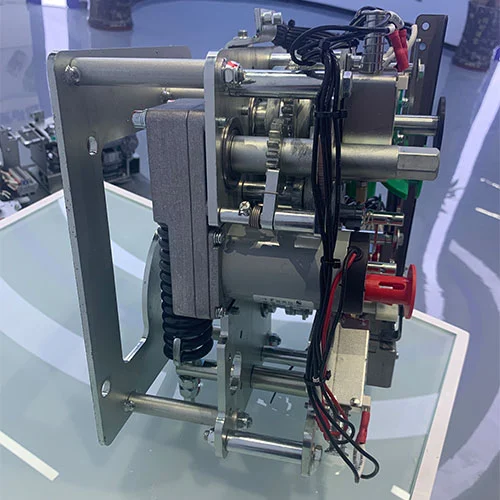

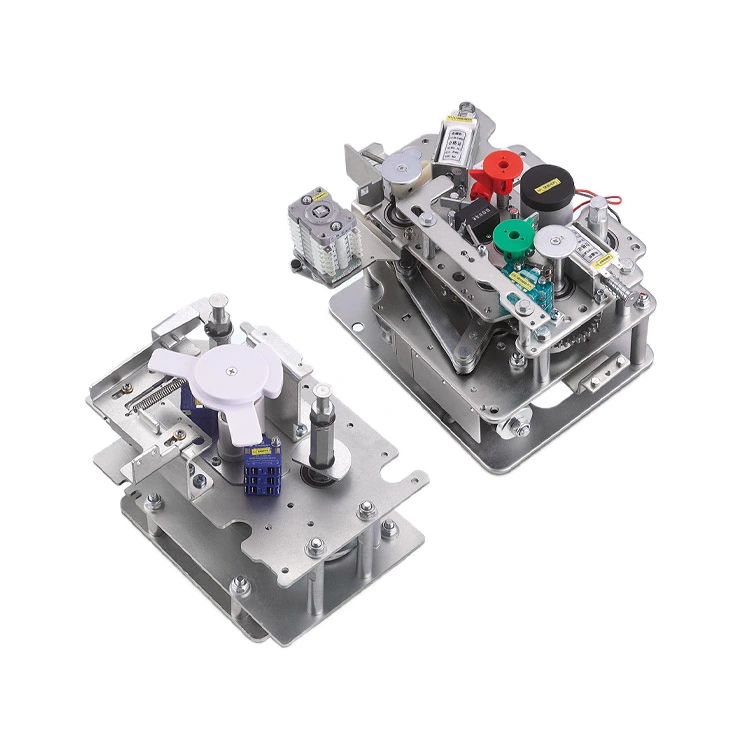

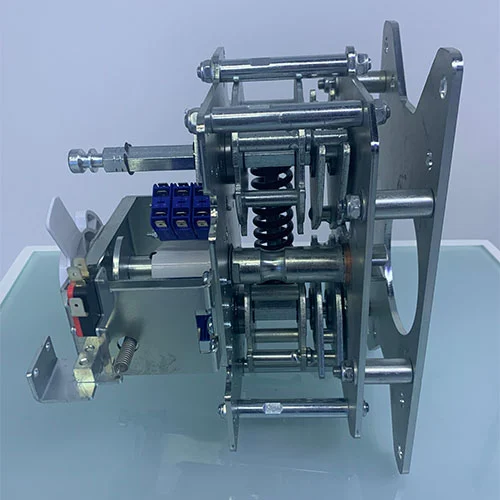

A leírt RHSVM3-12 mechanizmus a modern, nagy megbízhatóságú rugós mechanizmus klasszikus példája. Motorral rendelkezik az automatikus rugófeltöltéshez, külön rugókkal a záráshoz és nyitáshoz (okos, középen túli összekötő kialakítással a záráshoz), valamint integrált elektromos tekercsekkel a távvezérléshez, amelyek mechanikai élettartama meghaladja a 10 000 műveletet.

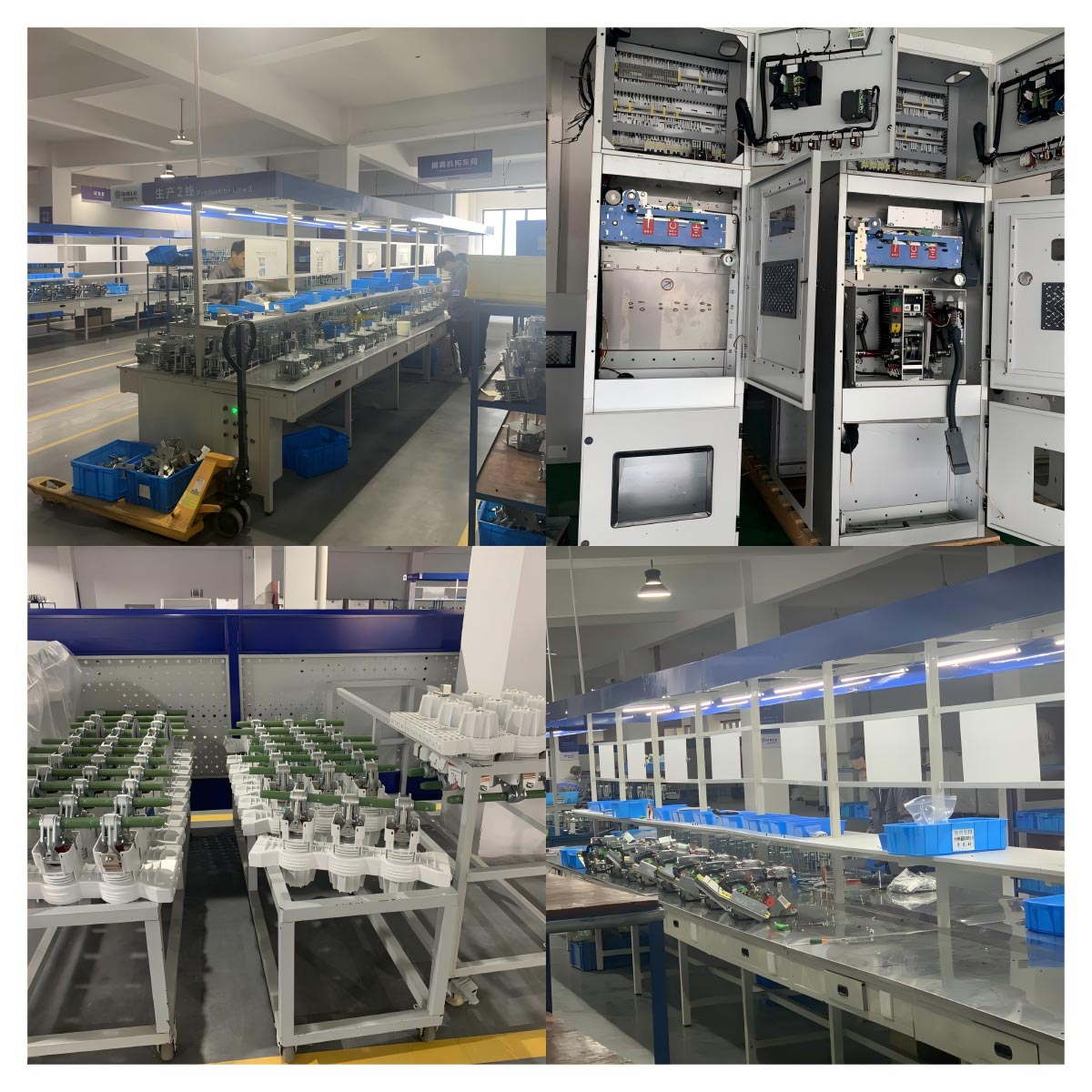

A Cotenele biztosítja, hogy a 11KV-os középfeszültségű VCB megszakítót leválasztó mechanizmussal gyárilag tesztelték, és opcionálisan harmadik felek is ellenőrizték, garantálva a megbízhatóságot igényes környezetben.

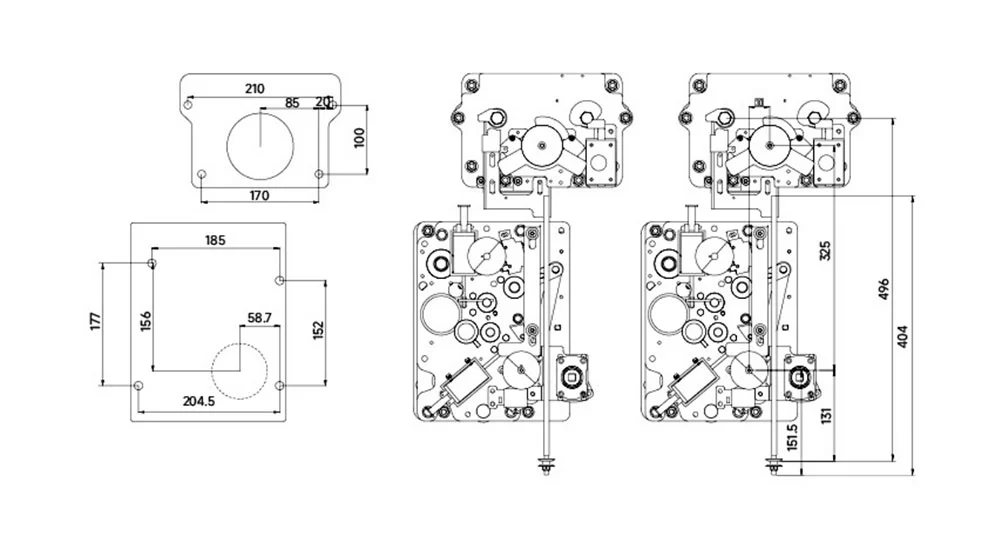

Megjelenés és méret

Alkalmazási kör

A működési mechanizmusok az elektromos kapcsoló- és védelmi berendezések széles skálájának fő alkotóelemei, mint például a középfeszültségű gyűrűs főegységek és panelek. Elsődleges alkalmazásuk az alábbiakat tartalmazza:

Középfeszültségű megszakítók:Ez a legfontosabb elektromos berendezéseik, főként a 12 kV-tól 40,5 kV-ig terjedő tartományban, amelyek általánosak az áramelosztó rendszerekben. Elengedhetetlenek a légszigetelt (AIS), gázszigetelt (GIS) és a legújabb, környezetbarát gázszigetelésű kapcsolóberendezésekben a primer áramkör túlterhelés és rövidzárlat elleni védelméhez.

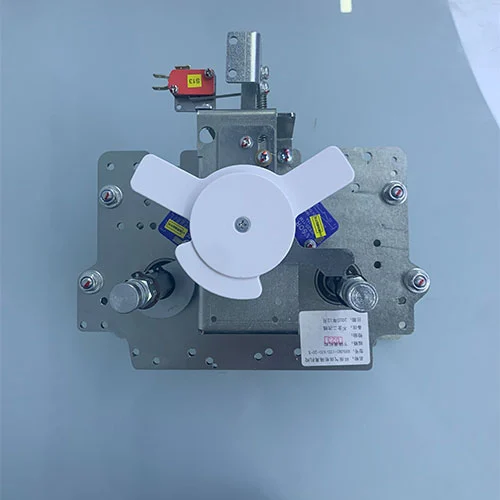

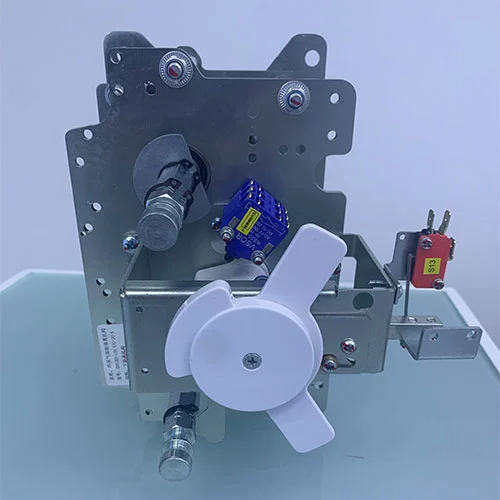

Leválasztó kapcsolók és földelő kapcsolók:Az olyan működtető mechanizmusok, mint az RHSVM3-12, használhatók leválasztó mechanizmusokkal együtt. Meghajtást biztosítanak a leválasztó és földelő kapcsolók lassú, óvatos működtetéséhez.

Az elsődleges alkalmazások a következők:

♦ Villamos alállomások:Elsődleges elosztó és szekunder transzformátor állomások egyaránt.

♦Ipari energiarendszerek:Gyártóüzemek, adatközpontok és nagy kereskedelmi létesítmények védelmére.

♦ Megújuló energiát hasznosító üzemek:Szél- és naperőműves alállomásokban csatlakozáshoz és védelemhez.

♦ Infrastruktúra:Vasúti vontatási tápegységekhez, repülőtéri áramhálózatokhoz és kórházi kritikus energiaellátó rendszerekhez.

A 11KV-os középfeszültségű VCB megszakítót leválasztó mechanizmussal környezetbarát kapcsolóberendezésekhez használják, ez a mechanizmus független a külső hidraulikus vagy pneumatikus rendszerektől, robusztus és megbízható minden hőmérsékleti tartományban. A mechanizmus megfelel a GB1984 és az IEC 62271-100 szabványoknak. Ez biztonságos és megbízható működést biztosít az áramelosztó rendszerben.

Kezelési kézikönyv a működési mechanizmushoz

1. Energiatárolás:

A mechanizmus felszerelése és rögzítése után rögzítse a megfelelő fogantyút a jobb alsó sarokban található működtető tengelyre. Forgassa el az óramutató járásával megegyező irányba, amíg szilárd kattanást nem hall – ez azt jelenti, hogy a rugó teljesen fel van töltve, és a visszajelző bekapcsolta a végálláskapcsolót. A motoros működéshez csak kapcsolja be az áramot. Az egység automatikusan feltölti a rugót, majd lekapcsol, és készen tartja az energiát a zárási parancshoz. (Győződjön meg arról, hogy a vezérlő huzalozása megfelelő ehhez az üzemmódhoz).

2. Az áramköri megszakító zárása:

A kézi záráshoz csak nyomja meg a zöld gombot. Ez felszabadítja a tárolt energiát a fő érintkezők zárásához. Ha elektromos vezérlést használ, inkább a zárótekercset helyezze áram alá. Gyors működése elengedi a rugót a feladat elvégzéséhez, és azonnal feltölti a nyitórugót. (A beépített reteszelés blokkolja az újabb zárási műveletet, még akkor is, ha a rugó utána töltődik).

3. Az áramköri megszakító kinyitása:

Kézi nyitáshoz nyomja meg a piros gombot. Elengedi a nyitórugót a főérintkezők leválasztásához. Az elektromos nyitáshoz kapcsolja be a nyitótekercset. Gyors működése kioldja a rugót, kinyitja a megszakítót.

A részletes PDF kézikönyvek letölthetők.

Gyárilag tesztelt, 11KV-os középfeszültségű VCB-megszakítónk leválasztó mechanizmussal világszerte alkalmas villamosenergia-, ipari és megújuló energiarendszer-projektekhez.

Termékek bemutatója
