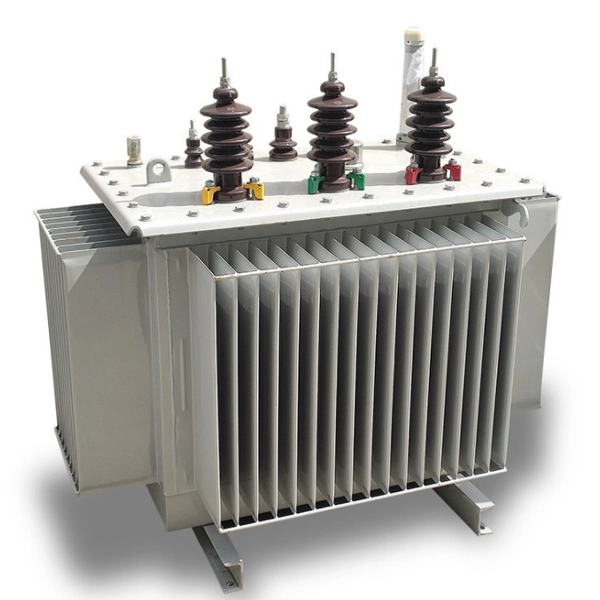

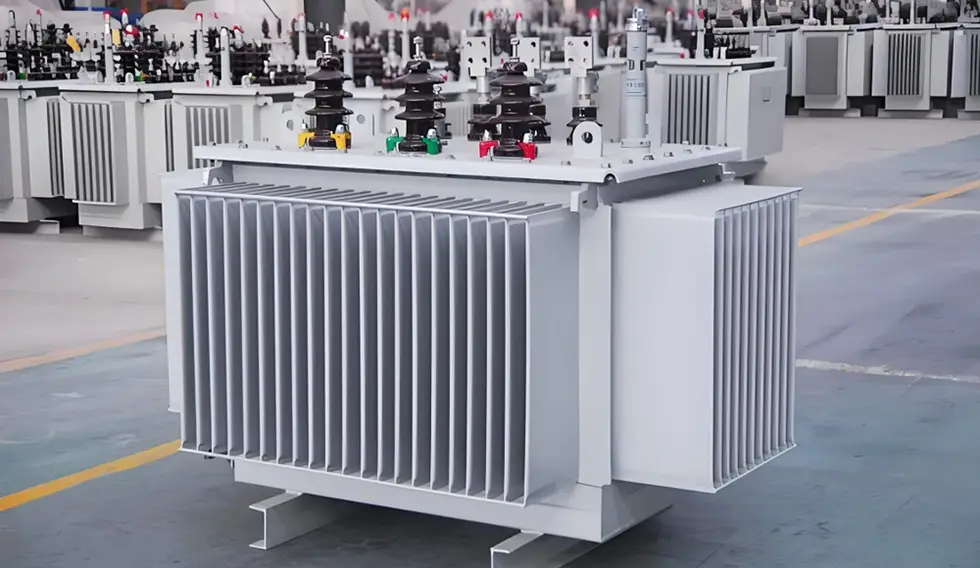

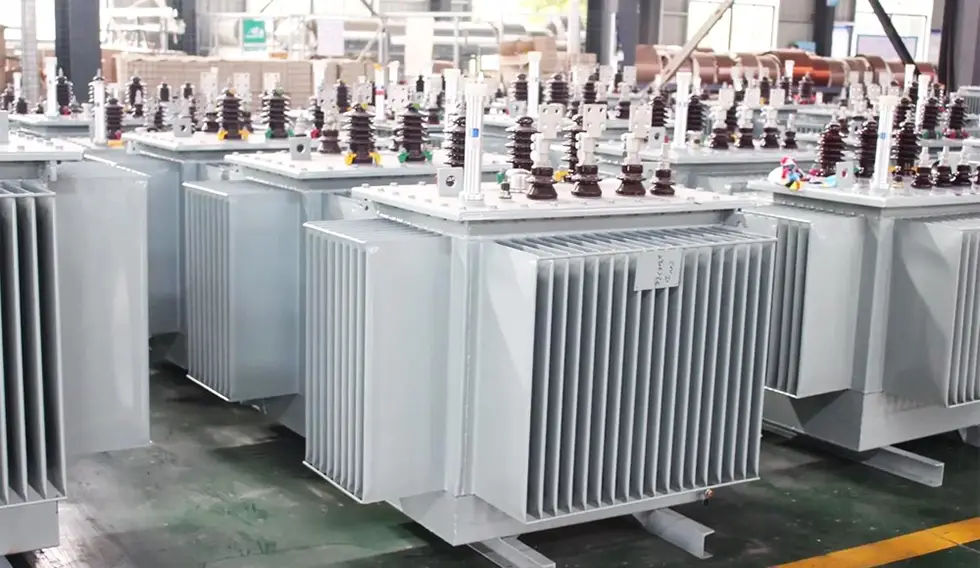

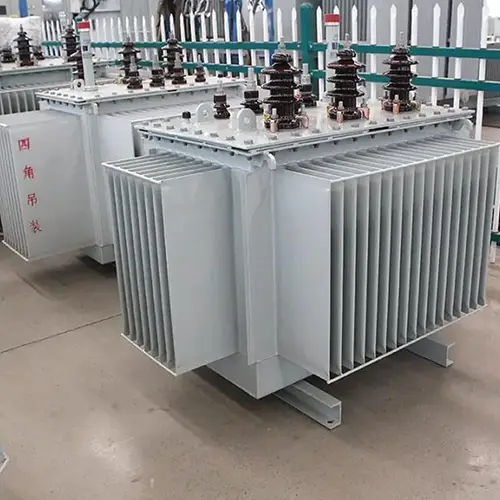

20KV olajba merülő elektromos transzformátor

Az elektromos transzformátor a Cotenele által gyártott termékek egyike. A miénk20KV olajba merülő elektromos transzformátoregy olyan áramelosztó eszköz, amely a 20 kV-os feszültségszintet alacsony feszültségre (általában 0,4 kV-ra) csökkenti. Széles körben használják 20 kV-os elosztórendszerekben. Az elektromos hálózatok korszerűsítésével a 20 kV-os rendszer jelentős előnyöket kínál a 10 kV-os rendszerhez képest: ugyanazon átvitt teljesítmény mellett a vonali áram 50%-kal, a vonali energiaveszteség pedig 75%-kal csökken, ami jelentős energiamegtakarítást és kapacitásbővülést eredményez. A 20 KV olajba merített típusú elektromos transzformátorokat főként áramelosztó hálózatokban, ipari és bányászati ​​vállalkozásokban, kereskedelmi és polgári épületekben és más forgatókönyvekben használják.

Fő műszaki paraméterek

Termék besorolása

A 20 kV-os olajmerítésű elosztó transzformátorok a következő kritériumok szerint osztályozhatók:

1. A fázisok száma szerint

Egyfázisú transzformátorok: teljesítmény tartomány 5kVA -160kVA

Háromfázisú transzformátorok: teljesítmény tartomány 30kVA -2500kVA

2. Maganyag szerint

Szilícium-acél transzformátorok: a modellek közé tartozik az S11, S13, S20, S22 sorozat

Amorf ötvözetű transzformátorok: a modellek közé tartozik az SBH15, SBH21, SBH25 sorozat; üresjárati veszteségük körülbelül fele az azonos energiahatékonysági osztályú szilícium-acél transzformátorokénak

3. Energiahatékonysági besorolás szerint

Közép- és csúcskategóriás termékek: S13, S20, S22 és amorf ötvözet sorozat

Alacsony kategóriás termékek: S11 sorozat

4. Tap-váltó módszerrel

Áramkörön kívüli (terhelés nélküli) fokozatváltás: feszültségmentesítés szükséges a kézi beállításhoz

Terhelés alatti fokozatváltás: lehetővé teszi a beállítást feszültség alatt (egyes modelleknél elérhető)

5. Tartályháztípus szerint

Teljesen zárt típus, hagyományos típus stb.

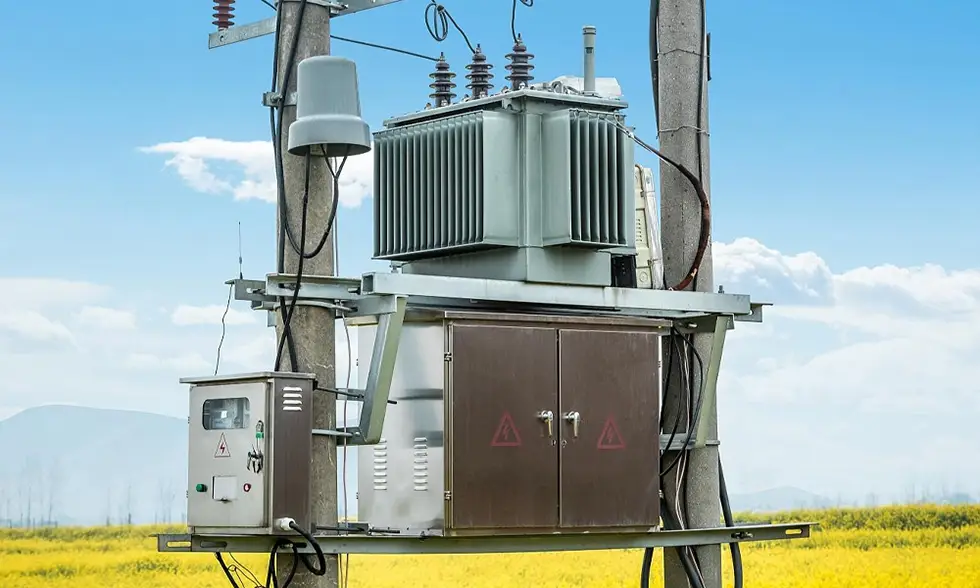

Alkalmazási terület A 20 kV-os olajbemerített elosztó transzformátorok

A 20 kV-os olajba merülő elosztó transzformátorokat főként a következő forgatókönyvekben használják:

1. Áramelosztó hálózatok:városi és vidéki elosztóhálózatok, 20kV-os elosztóvezetékek

2. Ipari és bányászati ​​vállalkozások:kőolaj, kohászat, vegyipar, textil, könnyűipar stb.

3. Kereskedelmi és lakóépületek:kereskedelmi komplexumok, irodaházak, lakónegyedek

4. Speciális környezetek:magas porral, olajjal vagy vegyi anyagokkal szennyezett helyeken

5. Kettős feszültségű kapcsolási alkalmazások:egyes modellek 10kV-os vagy 20kV-os rendszereken is működhetnek a feszültségszintek közötti váltással

Működési elv

A 20 kV-os olajbemerített elosztó transzformátor működési elve az elektromágneses indukció:

1. Amikor az AC tápfeszültséget a primer tekercsre kapcsolják (nagyfeszültségű oldal, 20 kV), az AC áram áthalad a tekercsen, és váltakozó mágneses fluxust generál a vasmagban.

2. Ez a váltakozó fluxus egyszerre köti össze a primer és a szekunder tekercset (kisfeszültségű oldal, jellemzően 0,4 kV).

3. Az elektromágneses indukció törvénye szerint mindkét tekercsben elektromotoros erők indukálódnak.

4. Mivel a két tekercs menetszáma eltérő, az indukált feszültségek ennek megfelelően különböznek -- a menetarány megegyezik a feszültségaránnyal.

5. A működés közben keletkező hő a szigetelőolajon keresztül a tartály falához kerül, majd hűtőbordákon (vagy hullámlemezeken) keresztül a környező levegőbe kerül.

Hogyan válasszuk ki a megfelelő teljesítményű elektromos transzformátort

1. Kapacitás kiválasztása

- Számítsa ki az összes elektromos berendezés és létesítmény teljes csatlakoztatott terhelését (általában a tűzoltó terhelések kivételével).

- A kompenzált látszólagos teljesítmény szolgál alapul a transzformátor teljesítményének és darabszámának megválasztásához.

- Általában a transzformátor terhelési tényezőjét körülbelül 85%-on kell tartani.

- Kerülje a túlméretezett transzformátorokat vagy a túlterhelést.

2. Modellválasztás

- S11 sorozat: alacsony kategóriás termékek, alacsony energiahatékonysági követelményekkel rendelkező alkalmazásokhoz.

- S13/S20/S22 sorozat: közép- és csúcskategóriás energiatakarékos termékek.

- Amorf ötvözet sorozat (SBH15, stb.): rendkívül alacsony üresjárati veszteség, ideális hosszú üresjárati idővel és nagy hangsúlyt fektetve az energiatakarékosságra.

3. Egyéb megfontolások

- Telepítési környezet (beltéri/kültéri)

- Tűzvédelmi minősítési követelmények

- Kettős feszültségű kapcsolás szükséges (10kV/20kV kompatibilitás)

- Fokozatváltási mód (áramkörön kívül vagy terhelés alatt)

- Költségvetési és költségkorlátok

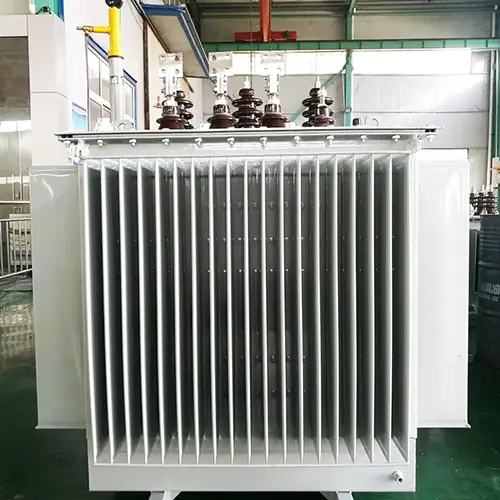

A termékek részletei

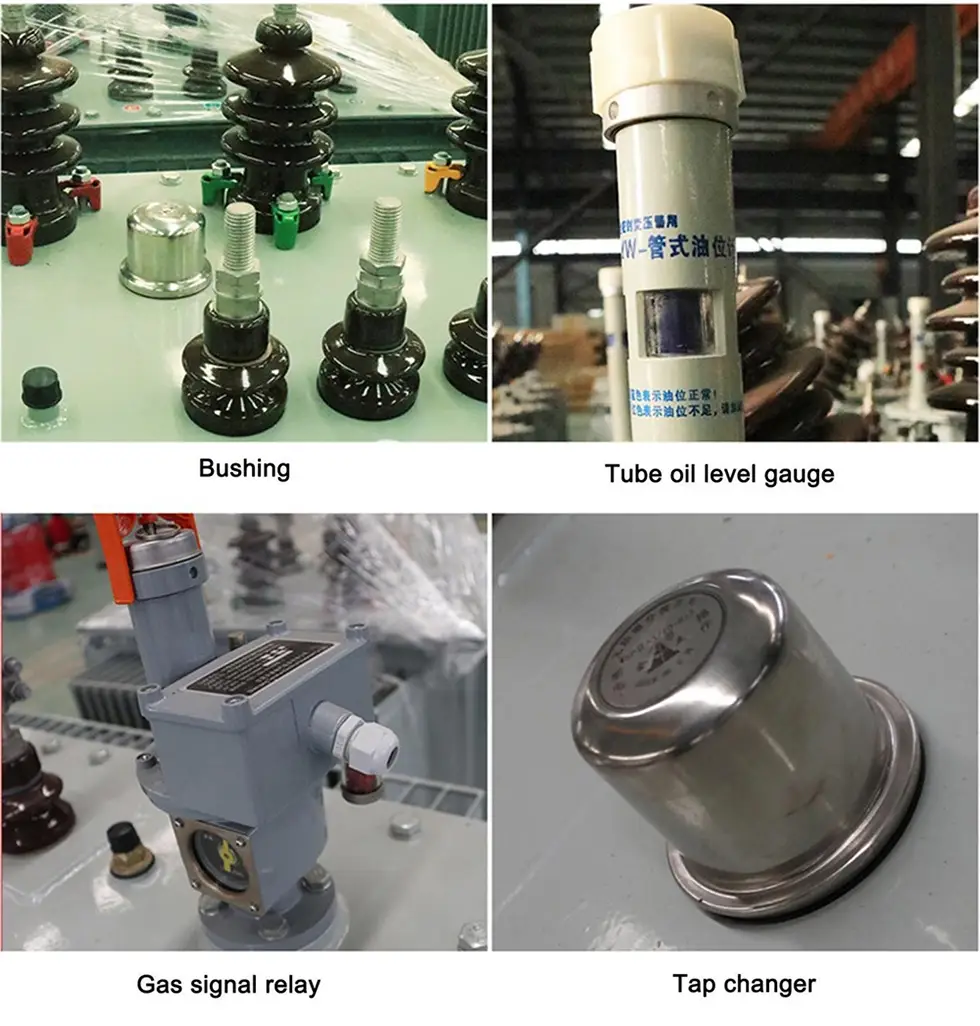

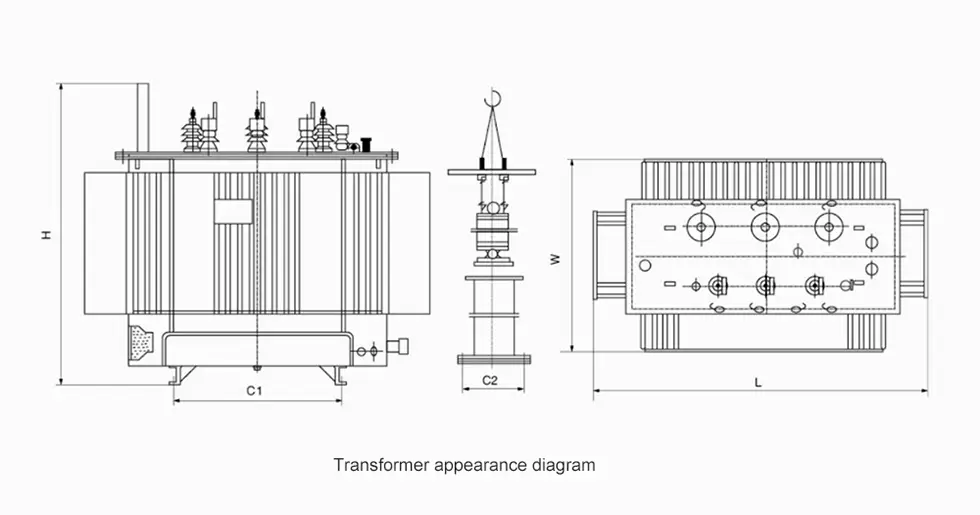

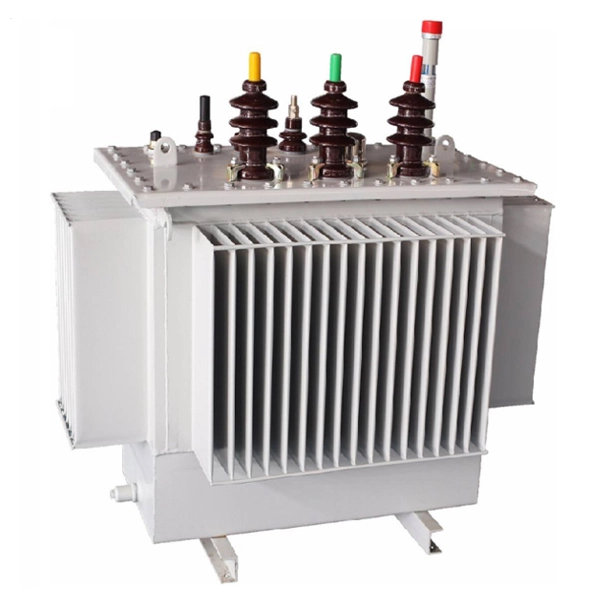

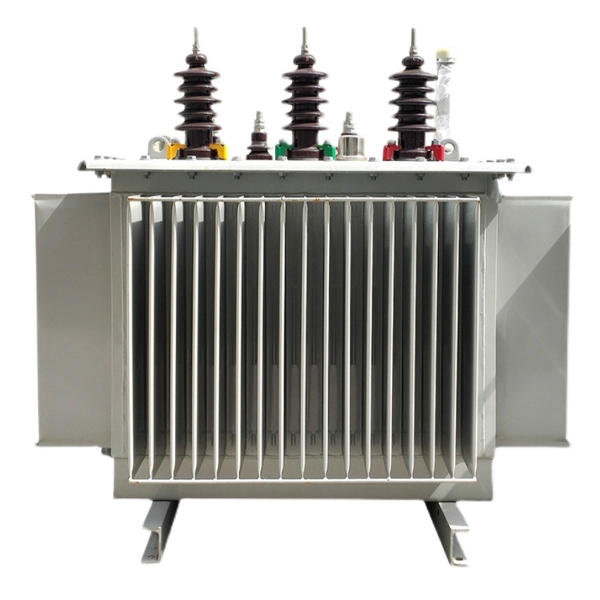

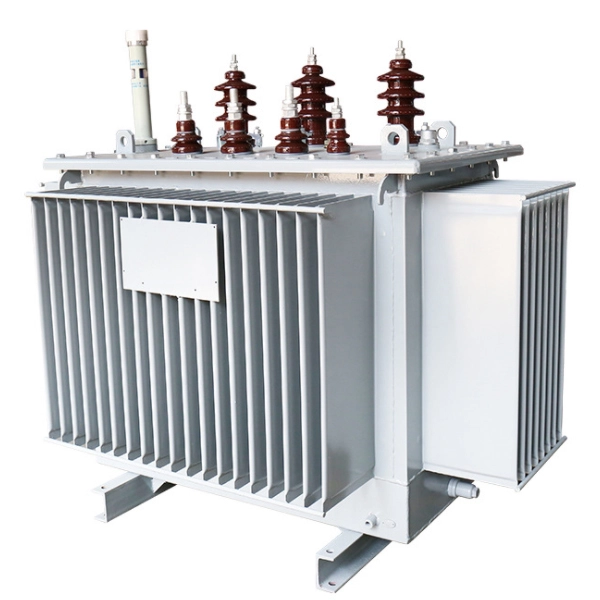

Termékek Megjelenés és méretek

Rendelési közlemény

Megrendeléskor meg kell adni a termék modelljét, névleges kapacitását, nagy- és kisfeszültségű névleges feszültségét, nagyfeszültségű leágazási tartományát, fázisszámát, frekvenciáját és a csatlakozási csoport számát.

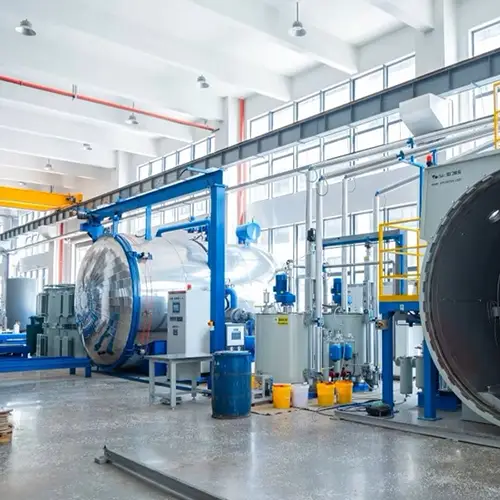

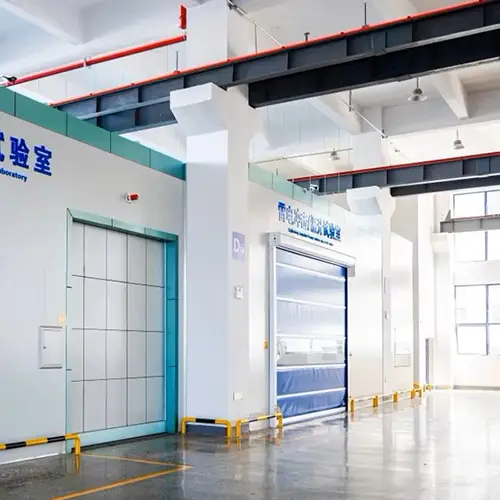

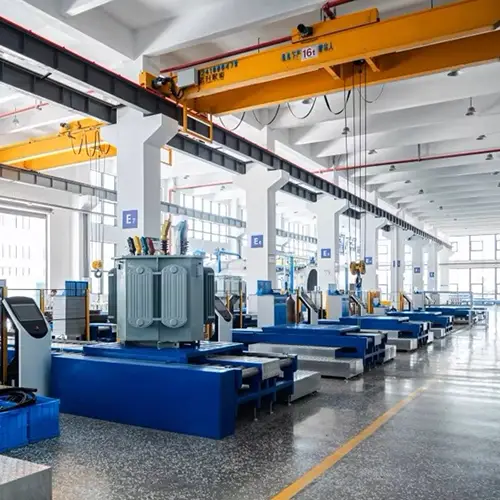

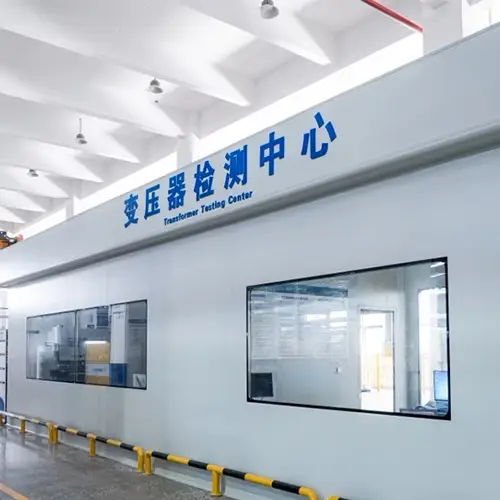

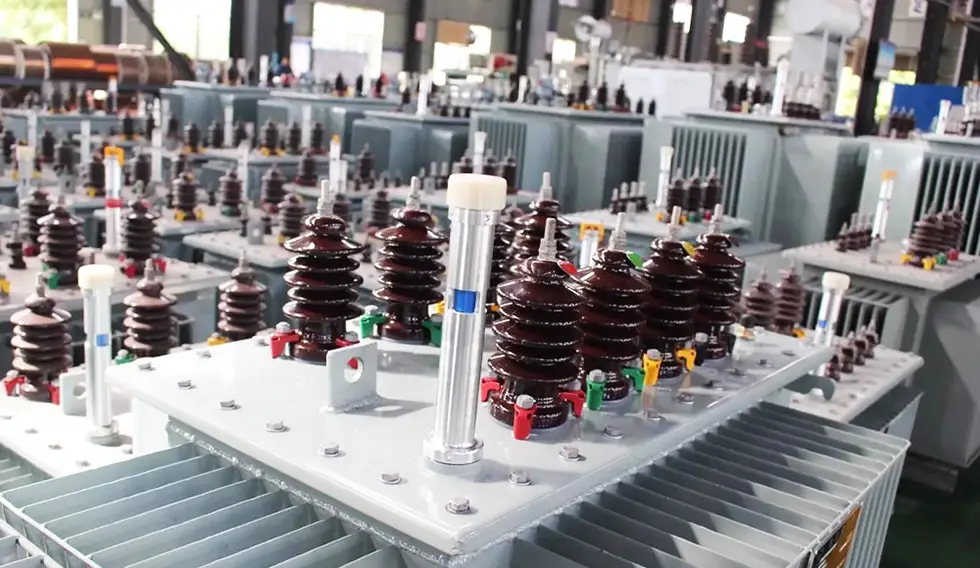

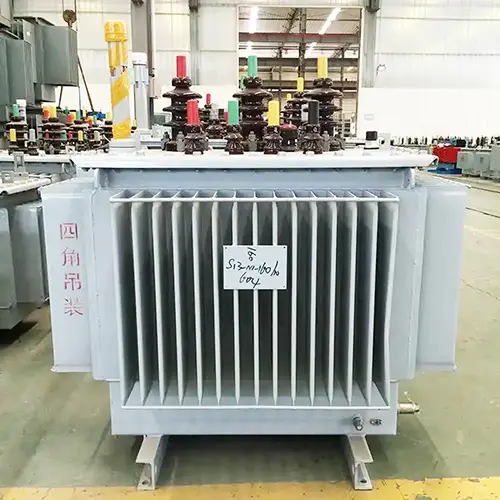

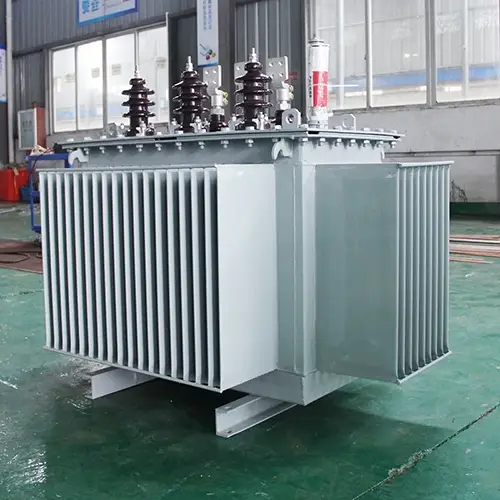

Műhely és Tesztközpont
