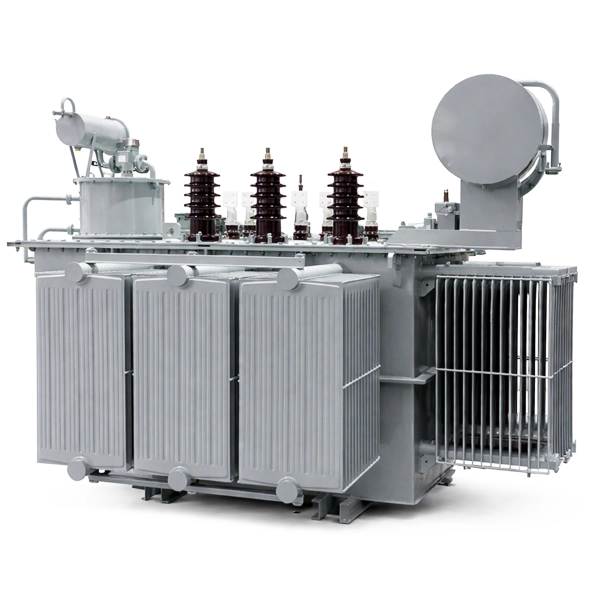

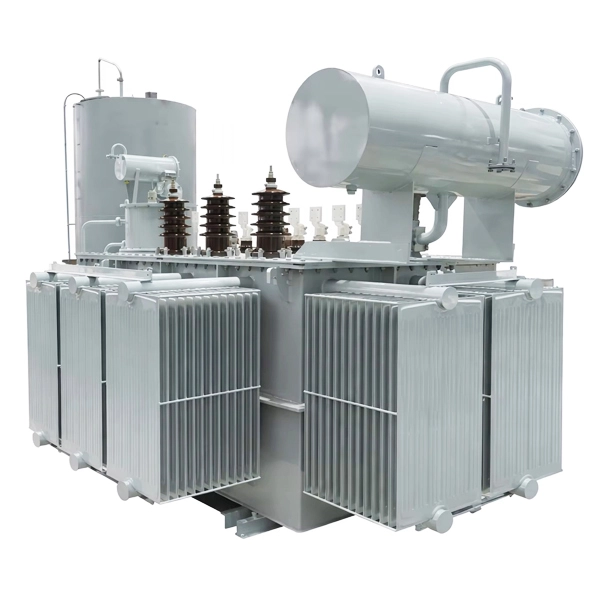

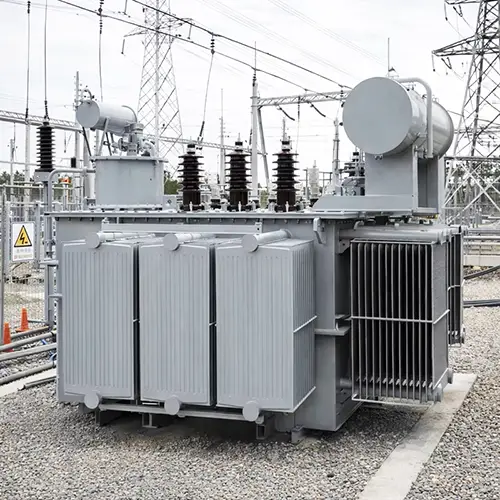

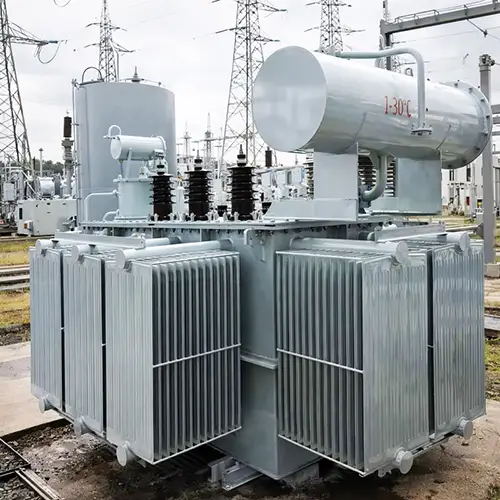

33KV olajba merülő elektromos elosztó transzformátor

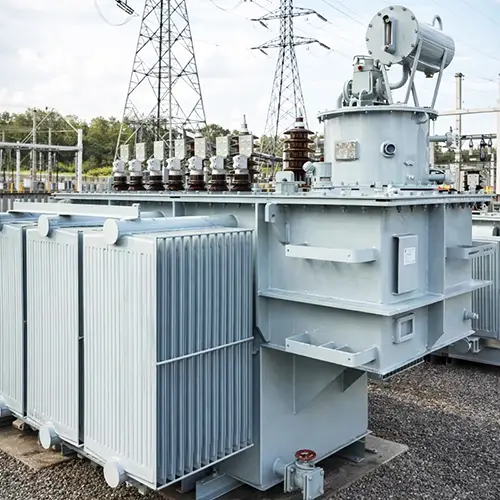

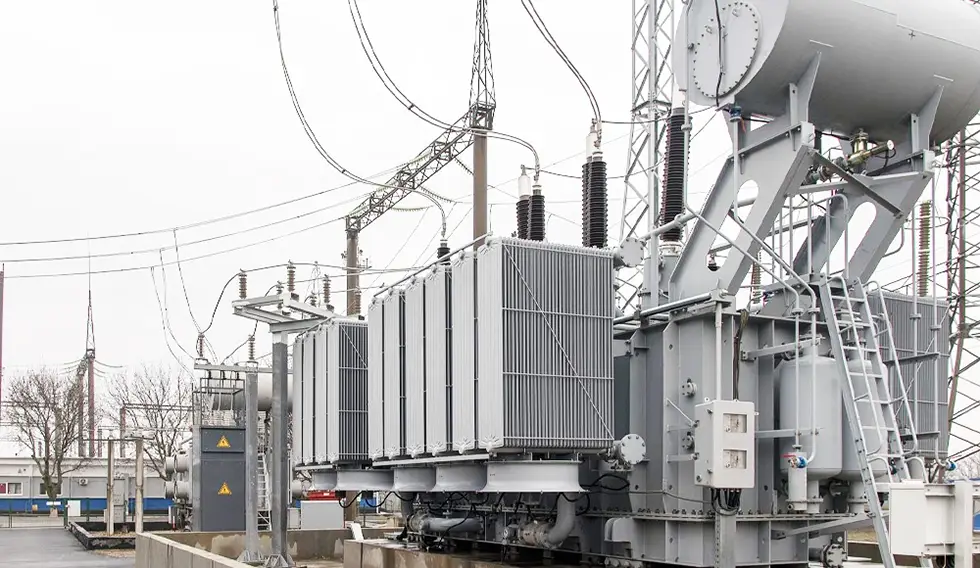

A Cotenele évek óta számos szolgáltatást kínál ügyfeleinek33KV olajba merülő elektromos elosztó transzformátorszámos alállomáson, erőműben, szélenergia-, napenergia- és egyéb projektekben, amelyek közül a reprezentatív a Ruanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye és Rwinkwavu Erőmű projektje. Ez a 33 kV-os (35 KV) olajbe merített elosztó transzformátor nagyfeszültségű oldalsó névleges feszültsége 33 KV (35 kV), és transzformátorolajat használ szigetelő és hűtőközegként. Ez egy statikus elektromos eszköz, amely az elektromágneses indukció elve alapján az egyik váltakozó feszültség (áram) értéket egy másik (vagy több) azonos frekvenciájú, de eltérő nagyságú váltakozó feszültség (áram) értékké alakítja át.

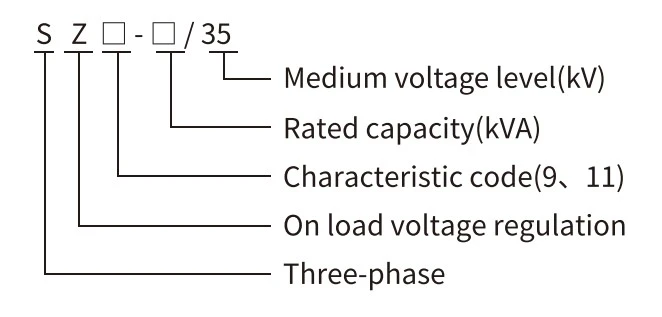

Modell és jelentések

Mi az a 33KV-os olajmerített elosztó transzformátor?

A 33 kV-os olajbemerített elosztótranszformátor olyan elosztótranszformátor, amelynek nagyfeszültségű oldali névleges feszültsége 35 kV, és amely transzformátorolajat használ szigetelő- és hűtőközegként. Ez egy statikus elektromos eszköz, amely az elektromágneses indukció elve alapján az egyik váltakozó feszültség (áram) értéket egy másik (vagy több) azonos frekvenciájú, de eltérő nagyságú váltakozó feszültség (áram) értékké alakítja át.

A vonatkozó szabványok szerint a 35 kV-os olajmerítésű elosztó transzformátor névleges frekvenciája 50 Hz, névleges teljesítménye jellemzően 30 kVA és 2500 kVA között mozog (az elosztó transzformátor kategórián belül). Egyes nagyobb kapacitású egységek a teljesítménytranszformátorok kategóriába eshetnek, legfeljebb 31 500 kVA kapacitással.

Szabványos környezetvédelmi követelmények

1. Környezeti hőmérséklet:

- Maximális érték: +40 °C

- Minimális érték: -25 °C

- Havi átlag: nem haladhatja meg a +30 °C-ot

- Éves átlag: nem haladhatja meg a +20 °C-ot

2. Magasság:A telepítési helynek legfeljebb 1000 m tengerszint feletti magasságban kell lennie.

3.A tápfeszültség hullámformájának lényegében szinuszosnak kell lennie.

4.A háromfázisú tápfeszültségnek megközelítőleg kiegyensúlyozottnak kell lennie.

5.A terhelőáram teljes harmonikus torzítása (THD) a névleges áram maximum 5%-ára korlátozódik.

6. Telepítési hely:A transzformátor épületen belül vagy a szabadban is elhelyezhető.

Szabványok

Nemzetközi szabványok:

- IEC 60076-1:2011 - Erőátviteli transzformátorok - 1. rész: Általános rendelkezések

- IEC 60076-2:2011 - Erőátviteli transzformátorok - 2. rész: Hőmérséklet-emelkedés folyadékba merülő típusokhoz

- IEC 60076-3:2013+AMD1:2018 - Erőátviteli transzformátorok - 3. rész: Szigetelési szintek, dielektromos vizsgálatok és külső léghézagok

- IEC 60076-5:2006 - Erőátviteli transzformátorok - 5. rész: Rövidzárlati ellenállás

- IEC 60076-10:2016 - Erőátviteli transzformátorok - 10. rész: Hangnyomásszint mérése

Nemzeti szabványok:

- GB/T 1094.1-2013 - Erőátviteli transzformátorok - 1. rész: Általános követelmények

- GB/T 1094.2-2013 - Erőátviteli transzformátorok - 2. rész: Folyadékba merülő transzformátorok hőmérséklet-emelkedése

- GB/T 1094.5-2008 - Erőátviteli transzformátorok - 5. rész: Rövidzárlatállósági teljesítmény

- GB/T 1094.10-2003 - Erőátviteli transzformátorok - 10. rész: Az akusztikus zajszint meghatározása

- GB/T 1094.3-2017 - Erőátviteli transzformátorok - 3. rész: Szigetelési szintek, dielektromos vizsgálatok és külső hézagok a levegőben

33KV-os olajbemerült transzformátorok műszaki paraméterei

S13-35kV Nem gerjesztő feszültségszabályozó transzformátor műszaki paraméterei (0,4kV)

S13-35kV Nem gerjesztő feszültségszabályozó transzformátor műszaki paraméterei (3,15~15kV)

S13-35kV Nem gerjesztő feszültségszabályozó transzformátor műszaki paraméterei (6,3~15kV)

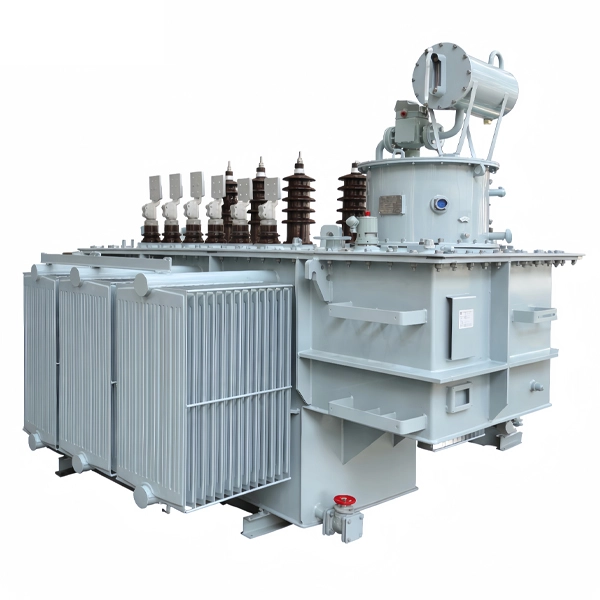

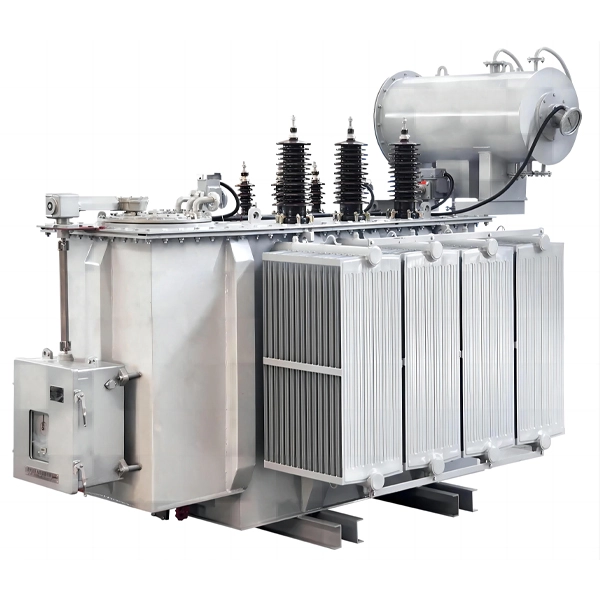

Termék 33 kV-os áramelosztó transzformátorok felépítése

A 33 kV-os olajbemerített teljesítménytranszformátor főként a következő magkomponenseket tartalmazza:

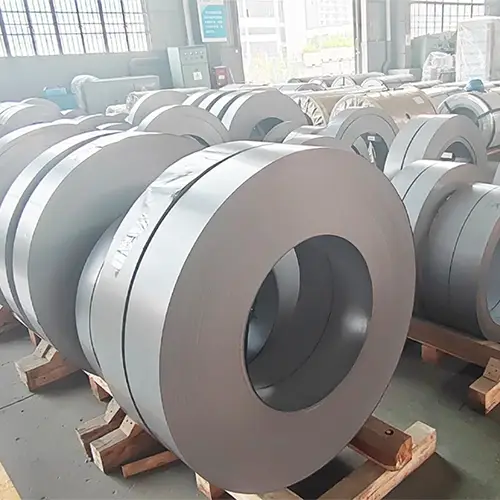

1. Mag (mágneses áramkör):A 33 kV-os teljesítménytranszformátor mágneses áramköre hidegen hengerelt szilícium acél laminálásból áll, nagy mágneses permeabilitással és szemcseorientációval. A mag többlépcsős átlapolt illesztési szerkezetet alkalmaz az üresjárati veszteségek és a zaj csökkentése érdekében. A háromfázisú transzformátorban a mag függőleges részeit maglábaknak (amelyekre a tekercsek vannak elhelyezve), a vízszintes részeket pedig járomoknak (amelyek kiegészítik a mágneses áramkört) nevezzük.

2. Tekercsek (tekercsek):Az elektromos energia átvitelét és átalakítását végző fő alkatrészek. A kis kapacitású egységek kivételével, ahol rézhuzalt használnak, a kisfeszültségű tekercsek általában hengeres fóliával tekercseltek, rézfóliával; a nagyfeszültségű tekercsek többrétegű hengeres szerkezetet vesznek fel. Ezek a kialakítások kiegyensúlyozott amper-fordulateloszlást, alacsony szivárgási fluxust, nagy mechanikai szilárdságot és erős rövidzárlatállóságot biztosítanak.

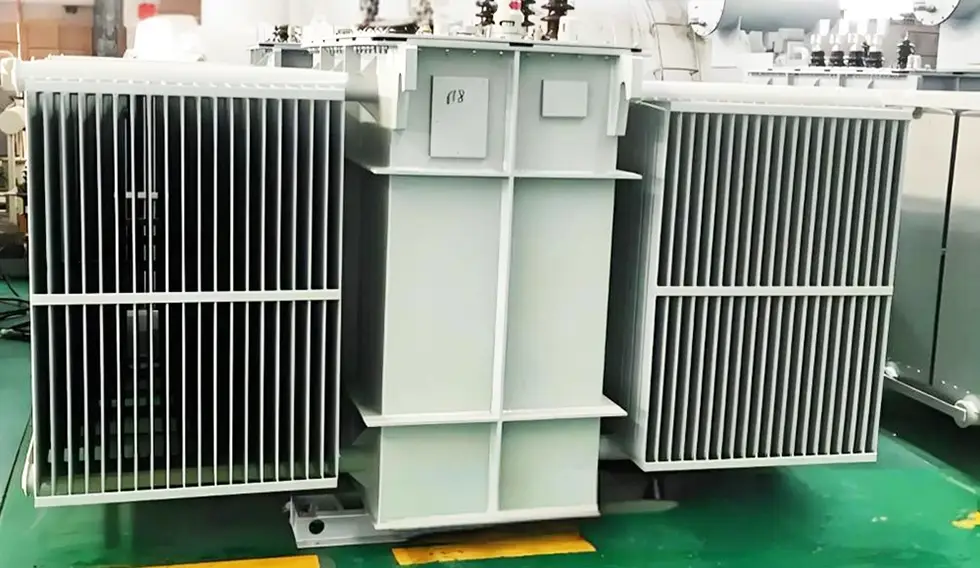

3. Tartály:A 33 kV-os transzformátor héja vasmagot és tekercseket tartalmaz. Az üzemanyagtartály hullámos hűtőborda szerkezettel rendelkezik, amely jó légáteresztő képességgel rendelkezik, és képes kompenzálni a hőmérséklet-ingadozások okozta olajtérfogat-változásokat. Egyes üzletek csengő típusú üzemanyagtartályokat vagy teljesen zárt üzemanyagtartály-szerkezeteket is használnak a feszültség átalakítására.

4. Conservator (Oil Conservator):A konzervátor egy csővezetéken keresztül csatlakozik a tartályhoz, olaj tárolására és az olajmennyiség változásának kompenzálására szolgál. Egyes modern teljesítménytranszformátorokban hullámkarton tartályok váltották fel az Oil Conservator funkcióját.

5. Szigetelő perselyek:Az erősáramú transzformátor szigetelő perselye egy szigetelő alkatrész, amely a vezetőrúd és az olajtartály fedele között helyezkedik el, és szigetelést és mechanikai támasztást is biztosít a vezetőrúdnak.

6. Érintse meg a Váltó gombot:A fokozatkapcsolókat főként teljesítménytranszformátorok feszültségszabályozására használják, és két típusuk van: áramkör nélküli (feszültségmentes) és terhelés alatti (feszültség alatti).

7. Egyéb tartozékok:Számos tartozékot tartalmaz, mint például gázrelék (Buchholz relék), légtelenítőt (szilikon légzésvédők), nyomáscsökkentő eszközöket, hőmérőket, olajszűrőket stb.

A 33kV-os transzformátor osztályozása

Termék A 33 kV-os teljesítménytranszformátorok előnyei

A 35 kV-os olajos elosztó transzformátor a következő fő előnyöket kínálja:

1. Alacsony veszteségek:Kiváló minőségű szemcseorientált, nagy áteresztőképességű szilíciumacél és optimalizált mag- és tekercskialakítások használatával az üresjárati veszteségek több mint 20%-kal csökkenthetők a hagyományos transzformátorokhoz képest, a terhelési veszteségek pedig több mint 10%-kal. Az S22 sorozat 15-20%-kal alacsonyabb üresjárati veszteséget ér el, mint az S11 típus.

2. Alacsony zajszint:Kiváló minőségű maganyagok, megfelelő mágneses magsűrűség és szegmentált laminált kötési technológia kiválasztásával hatékonyan csökkenthető a zaj. 1000 kVA-s berendezéseknél a zajszint 50 decibel alá szabályozható.

3. Magas rövidzárlati ellenállás:Dinamikus elemzési módszer alkalmazása a zárlati mechanikai erő kiszámításához; A tekercselés préselési eljárással történik a nagy mechanikai szilárdság biztosítása érdekében. Ez a transzformátor a névleges áram 32-szeresét is képes ellenállni a rövidzárlati vizsgálat során.

4. Alacsony hőmérséklet emelkedés:Az olajáramlás eloszlását úgy számítják ki és optimalizálják, hogy csökkentsék a forró pontok hőmérsékletét és az átlagos tekercselési hőmérséklet emelkedését.

5. Teljesen lezárt, karbantartásmentes:Erőátviteli transzformátorunk egy teljesen zárt olajtartályt alkalmaz, amely el tudja szigetelni az olajat a levegőtől és lelassítja a szigetelés öregedését. Hullámbordás tartályok helyettesítik a konzervátort, hatékonyan megakadályozva a nedvesség és az oxigén bejutását. A karbantartásmentes időszak meghaladhatja a 20 évet.

6. Egyszerű telepítés és karbantartás:Viszonylag kompakt méret és alacsony költség. A nem emelőmagos kialakítás lehetővé teszi, hogy a transzformátor ellenálljon a szállítási rezgéseknek.

7. Elérhető intelligens funkciók:Egyes transzformátormodellek felszerelhetők "távjel, távmérés, távbeállítás és távirányító" (négy távirányító) funkcióval az alállomások pilóta nélküli működése érdekében.

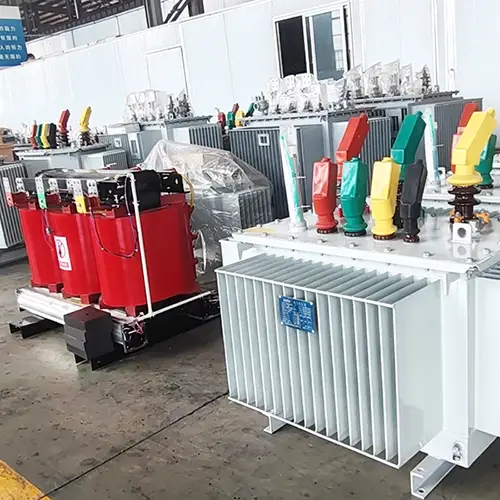

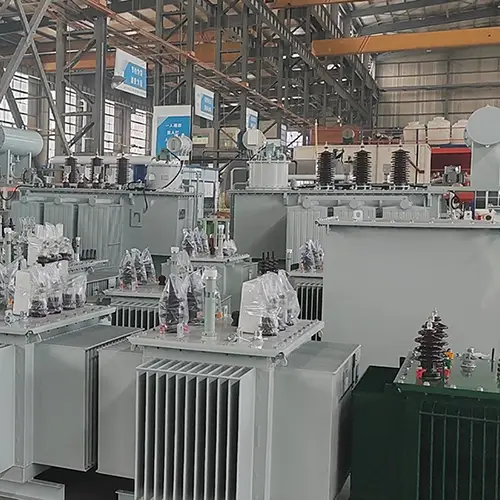

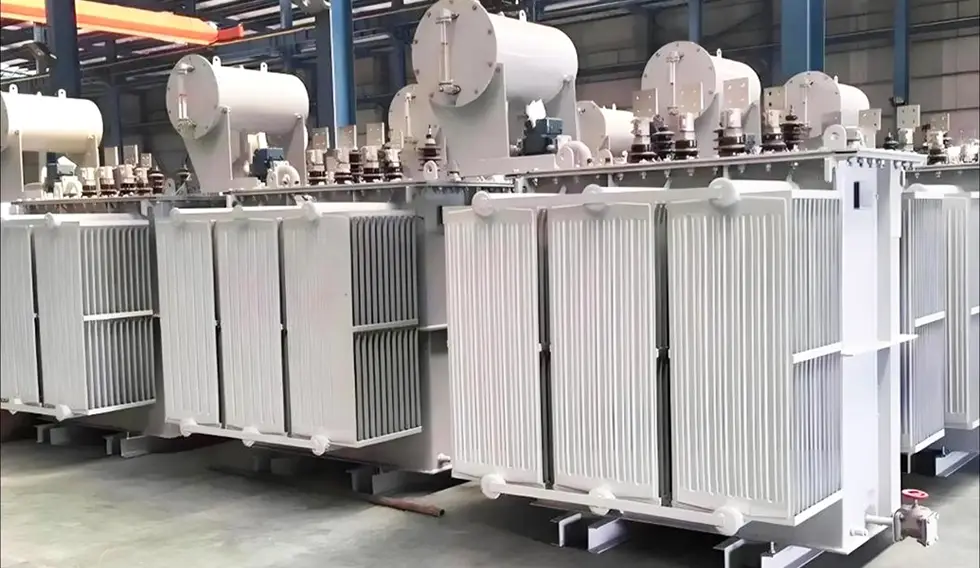

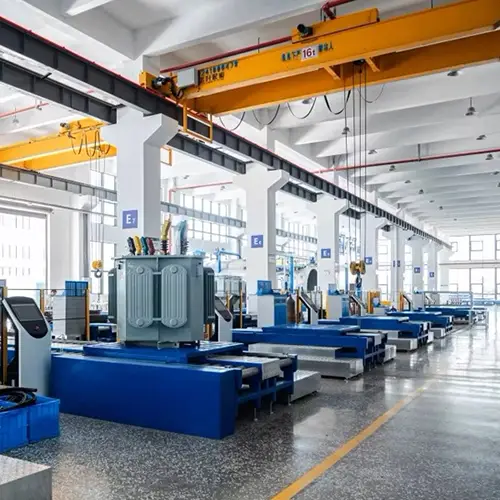

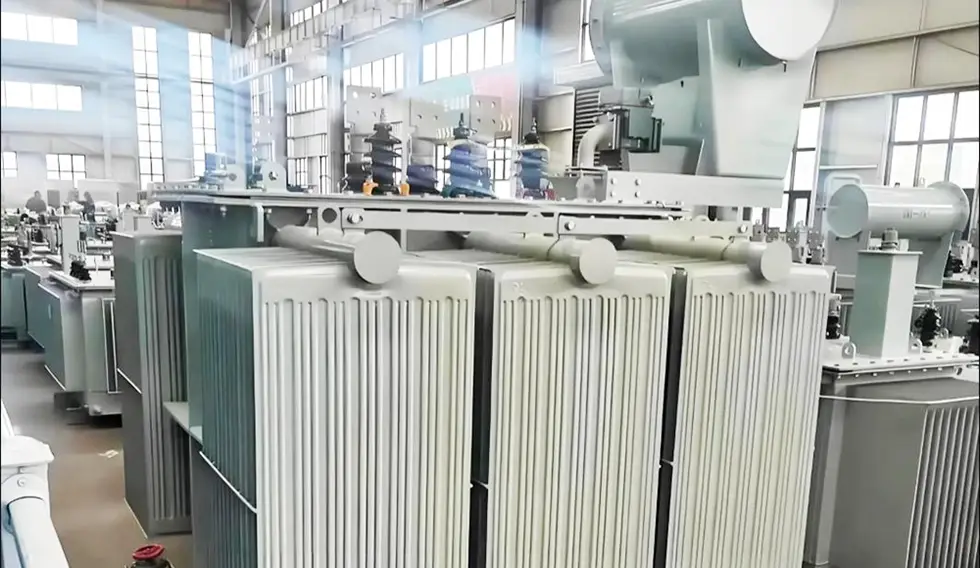

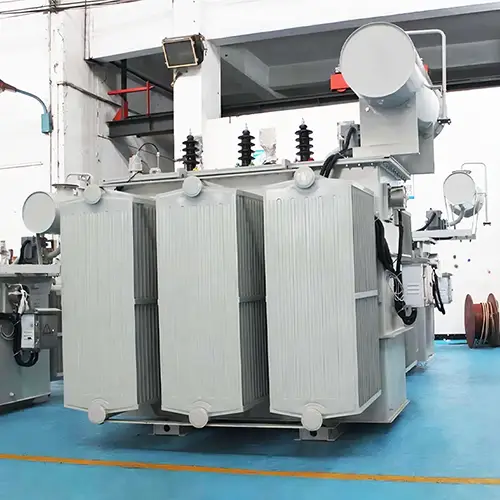

Műhely
