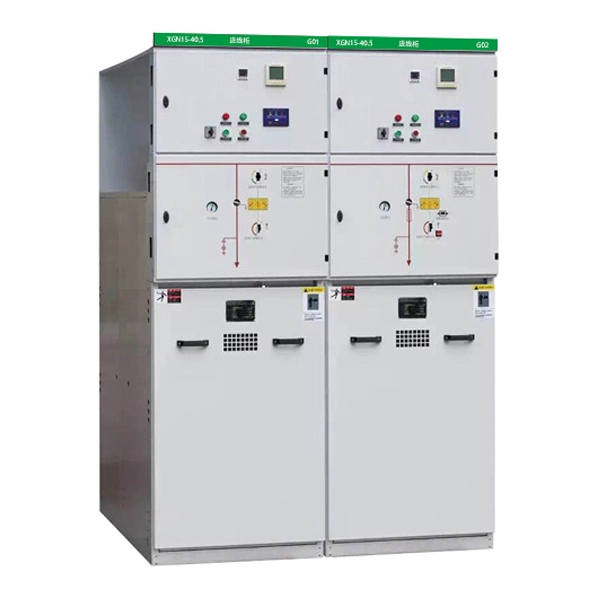

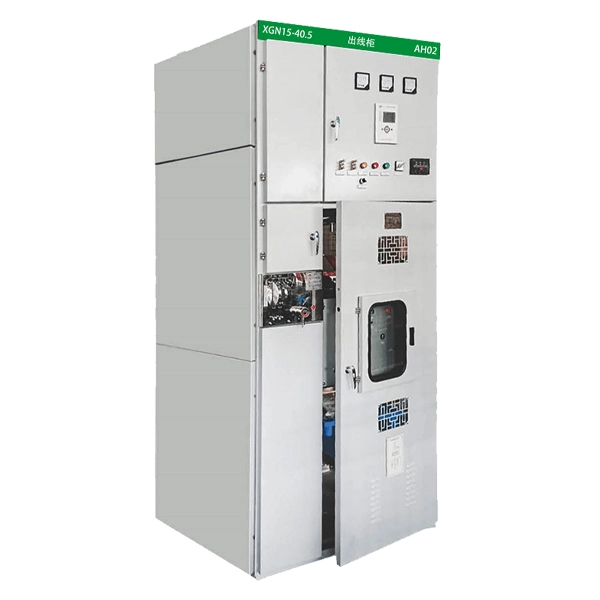

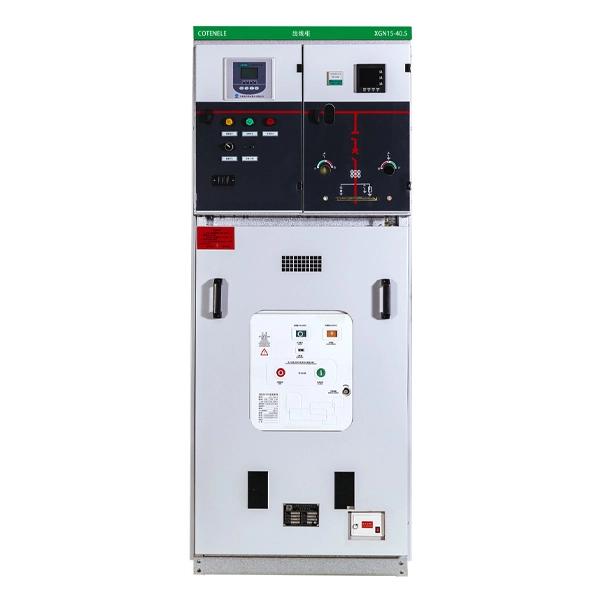

33KV RMU MV gázszigetelt gyűrűs főkapcsolókészülék
A Cotenele a HXGN-40.5 sorozatú 33KV RMU MV gázszigetelt gyűrűs főkapcsolóberendezések egyik fő szállítója a kínai State Grid Corporation számára. Gyűrűs főegységeinket nem csak belföldön értékesítjük, hanem Afrika, Európa és a Közel-Kelet több országába és régiójába is exportálják. A HXGN-40.5 sorozatú 35KV-os középfeszültségű gyűrűs főegység egy 50 Hz-es váltakozó áramú háromfázisú beltéri középfeszültségű elosztó berendezés. Rendelkezik a biztonságos használat jellemzőivel, nem befolyásolja az éghajlat, az egyszerű telepítés, a minimális karbantartás és a kompakt méret, és alkalmas dobozos alállomásokba történő beépítésre.
A Cotenele cég által gyártott XGN-40.5 sorozatú 33KV RMU MV gázszigetelt gyűrűs főkapcsolókészülék moduláris felépítésű, amely fixen vagy rugalmasan bővíthető. Az XGN-40.5 sorozatú gázszigetelt gyűrűs főegység kompakt szerkezet, teljes szigetelés, hosszú élettartam, karbantartásmentes, kis helyigény, komplett megoldások, erős skálázhatóság és a környezet által nem befolyásolt jellemzőkkel rendelkezik.
Széles körben használható ipari és polgári gyűrűhálózatokban és terminál tápegység hálózatokban. Kifejezetten alkalmas kis másodlagos elosztóállomások, kapcsolóállomások, ipari és bányászati vállalkozások, repülőterek, vasutak, autópályák, metrók, kereskedelmi területek, lakóterületek, szélenergia, optoelektronika és egyéb területek számára. Az XGN15-40.5 sorozatú középfeszültségű gyűrűs főegység megfelel a GB3906 "3-35kV Switchgear"closed Switchgear"closed AC Metalgearclosed előírásainak. IEC62271-200.
Modell és jelentések
Mik az XGN15-40.5 működési feltételei?
1. Környezeti levegő hőmérséklete:maximum +40°C, minimum -20°C.
2. Relatív páratartalom:havi átlag 95%-ot meg nem haladó, napi átlag 90%-ot meg nem haladó.
3. Magasság:maximális beépítési magasság 2500 m tengerszint felett (nagyobb magasságokhoz testreszabás szükséges).
4. A helyszínnek mentesnek kell lennie gyúlékony vagy robbanásveszélyes anyagoktól, súlyos szennyezéstől, vegyi korróziótól és heves vibrációtól.

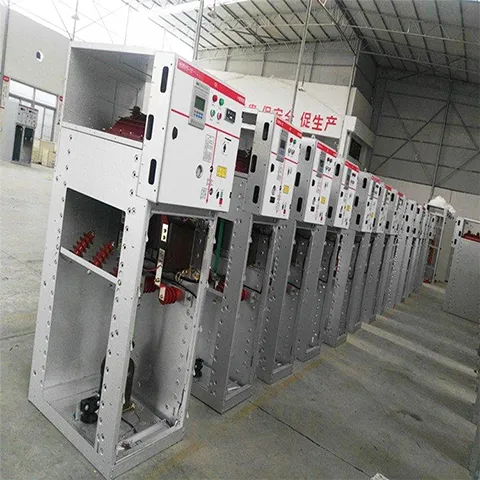

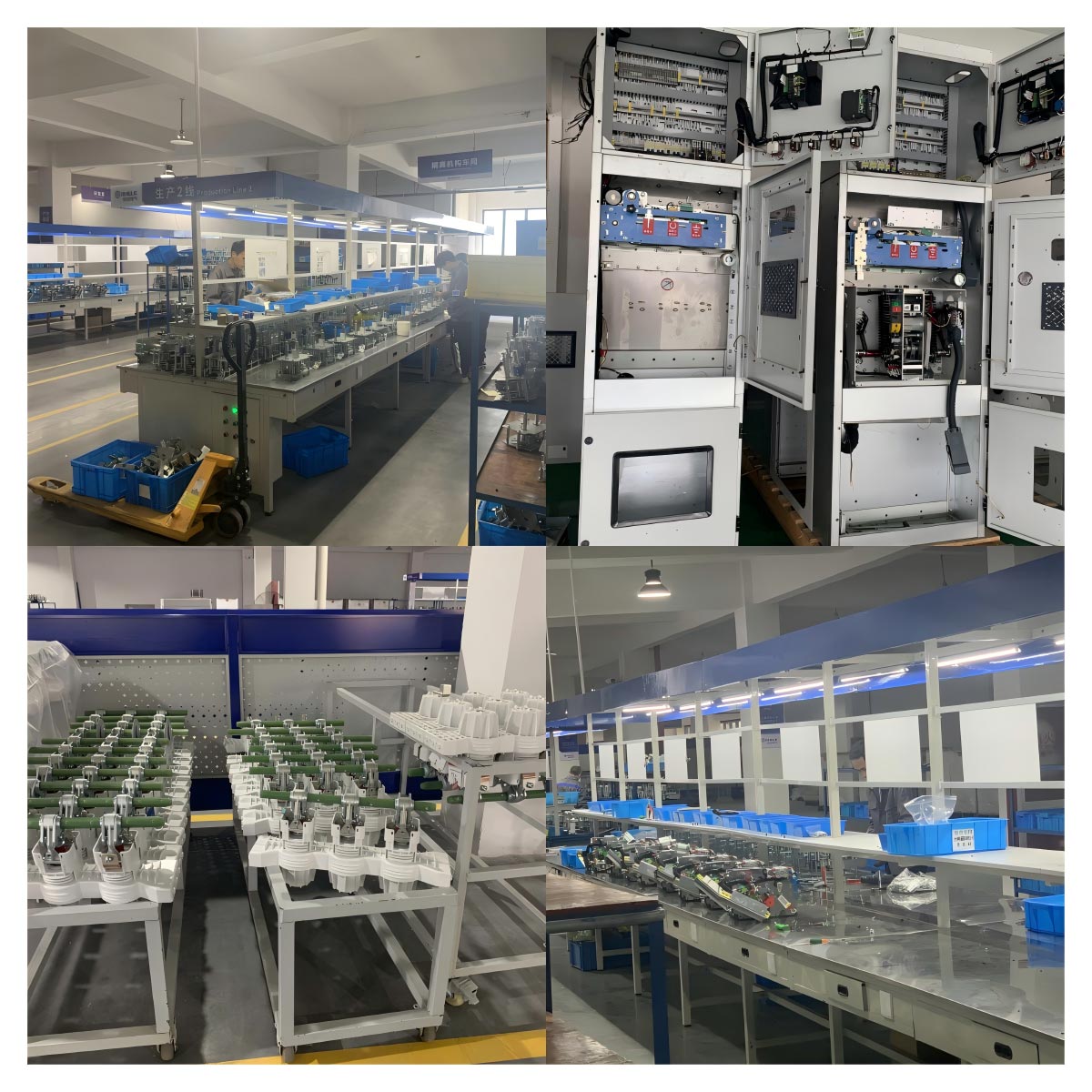

Műhelyünk
Műszaki paraméterek
| Tétel | Egység | C-egység (Load Break Switch egység) | F-egység (biztosíték- és terheléskapcsoló-kombinációs egység) | V-egység (megszakító egység) | |
| Névleges feszültség | kV | 40.5 | |||
| Névleges áram | A | 630 | 63 (a biztosíték vezeték névleges áramértéke alapján) | 630 | |
| Névleges frekvencia | Hz | 50/60 | |||
| Névleges szigetelési szint | Tápfrekvencia-ellenállási feszültség (fázisok és fázis-föld között) | k | 95 | ||
| Teljesítményfrekvencia-ellenállási feszültség (nyitott érintkezők között / leválasztási távolság) | 110 | ||||
| Teljesítmény-frekvencia-ellenállási feszültség (vezérlő- és segédáramkörök) | 2 | ||||
| Villámimpulzus-ellenállási feszültség (fázisok és fázis-föld között) | 185 | ||||
| Villámimpulzus-ellenállási feszültség (nyitott érintkezőkön át / leválasztási távolság) | 215 | ||||
| Névleges rövid idejű ellenállási áram | Fő áramkör / 4 másodperc | kA | 20 | 一 | 20 |
| Földelő áramkör / 4 másodperc | kA | 20 | 一 | 20 | |
| Földelő csatlakozó áramkör / 4 másodperc | kA | 17.4 | 一 | 17.4 | |
| Névleges csúcsellenállási áram | Fő áramkör | kA | 50 | 一 | 50 |
| Földelő áramkör | kA | 43.5 | 一 | 43.5 | |
| Névleges rövidzárlati áram | kA | 50 | 80 | 50 | |
| Névleges rövidzárlati megszakítóáram | kA | 31.5 | 20 | ||
| Névleges átviteli áram | A | 一 | 750 | 一 | |
| Névleges aktív terhelés megszakító áram | A | 630 | 一 | 一 | |
| Névleges zárt hurkú megszakítóáram | A | 630 | 一 | 一 | |
| Kábel töltőáram teszt | A | 21 | 一 | 31,5 (C1) | |
| Az egység méretei (szélesség × mélység × magasság) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Az SF6 gáz névleges nyomása (relatív érték 20°C-on) | Névleges gáztöltési nyomás | Mpa | 0.04 | ||
| Minimális funkcionális nyomás | Mpa | 0.02 | |||
| Védelmi fokozat | Lezárt tokozás | IP67 | |||
| Kapcsolóberendezés burkolata | IP4X | ||||
| Éves relatív gázszivárgási arány | %/Y | ≤0,01 | |||
Melyek az XGN15-40.5 gyűrűs főegység termékjellemzői?
1. Moduláris, négyrekeszes kialakítás:Az egység négy jól elkülöníthető részből áll: a kapcsolóberendezés rekeszéből, a biztosítékrekeszből, a kezelőszerkezet rekeszéből és a kábelrekeszből (alapkeret). Ez az elrendezés leegyszerűsíti a karbantartást és növeli a biztonságot.
2. Robusztus, tömített kapcsolóberendezés-konstrukció:A kapcsolóberendezés rekeszét egy 3 literes hidegen hengerelt acélból (vagy rozsdamentes acélból) hegesztett fémház alkotja. Tartalmazza az összes funkcionális áramkört, beleértve a terheléskapcsolót, a földelőkapcsolót és a belső gyűjtősíneket.
3. Függőleges mozgású terheléskapcsoló:A terheléskapcsoló függőlegesen mozgó érintkezőrendszerrel működik. Záráskor a mozgó érintkező lefelé halad, hogy összekapcsolja az áramkört. A mozgó és fix érintkezőkön fő- és íves érintkezők egyaránt megtalálhatók, jelentősen növelve a biztonságos megszakítási műveletek számát.
4. Erőteljes ívkioltás:Önfúvó (puffer) és belső áramlású ívoltó szerkezetet alkalmaznak. Erős ívkioltást biztosít anélkül, hogy veszélyeztetné a fázis-fázis vagy a fázis-föld szigetelést.
5. Integrált földelő kapcsoló:A földelőkapcsoló egy mozgó lapátból és egy rögzített érintkezőből áll. Rugóerő hatására gyorsan zár, így megbízható földelést biztosít.
6. Egyszerű vizuális állapotellenőrzés:Az előlapon lévő betekintő ablak lehetővé teszi a földelő kapcsoló helyzetének közvetlen megfigyelését (nyitva vagy zárva). A kapcsolórekesz tetején és hátulján négy téglalap alakú hozzáférési nyílás található az összeszereléshez és karbantartáshoz.
7. Nyomáscsökkentés a biztonság érdekében:Biztonsági nyomáscsökkentés: A 33KV RMU MV gázszigetelt gyűrűs főkapcsolókészülék hátul egy robbanásbiztos eszközzel van felszerelve, amely belső ívhiba esetén nyomást enged le.
8. Transzformátorvédelem biztosítékkioldó mechanizmussal:A biztosítékrekeszben nagyfeszültségű áramkorlátozó biztosítékok találhatók egy epoxi-öntvény szigetelő házban. A biztosíték kiolvadásakor egy ütközőcsap kilökődik, amely mechanikusan kioldja a terhelésmegszakító kapcsolót – gyors és megbízható transzformátorvédelmet biztosítva.
9. Kényelmes működési mechanizmus elrendezés:Minden kezelőszerv az előlapon található. Mindegyik funkcionális áramkör fel van szerelve egy kézi (vagy opcionális, motorral feltöltött) rugós mechanizmussal a terheléskapcsolóhoz, és egy kézi rugós mechanizmussal a földelőkapcsolóhoz.
10. Világos felhasználói felület és jelzés:Az előlap a következőket tartalmazza:
Forgógombok a terheléskapcsoló zárásához, kézi nyitáshoz és a földelőkapcsoló működtetéséhez.
A terheléskapcsoló nyitott/zárt állapotának jelzőlámpái.
Nyomógombok az elektromos nyitáshoz/záráshoz (ha motoros hajtás fel van szerelve).
Mimikai diagram, helyzetjelző címkék és lakattal zárható pozíció a nagyobb biztonság érdekében.
11. Integrált reteszelés (hibás működés elleni küzdelem):A terheléskapcsoló és a földelőkapcsoló közötti mechanikus reteszelések megakadályozzák a helytelen működést, biztosítva a teljes „öt-megelőzés” biztonsági megfelelést.
Hogyan vásárolhatom meg az XGN15-40.5 gyűrűs főegységet?
A 33KV RMU MV gázszigetelt gyűrűs főkapcsolókészüléket testre kell szabni, a rendelési folyamat zökkenőmentes biztosítása érdekében kérjük, adja meg a következő információkat:
1. Alapvető rendelési vagy vásárlási információk:A termék neve, specifikációja, modellje, mennyisége, a biztosítékok névleges feszültsége és a kért szállítási dátum.
2. Rajzok:Egysoros diagram (elsődleges rendszerábra), elrendezési rajz vagy a gyűrű főegységének alaprajza.
3. Szükséges tartozékok:Sorolja fel a szükséges pótalkatrészeket vagy speciális szerszámokat, mint például a gázbetöltő és -kioldó eszköz.
4. Az RMU héj színe:Adja meg a kívánt RAL kódot vagy színszabványt a házhoz.
5. Különleges igények:Ha a fenti információk nem felelnek meg az Ön igényeinek, kérjük, jelezze további műszaki vagy funkcionális igényeit, amelyek külön megbeszélhetők és egyeztethetők.

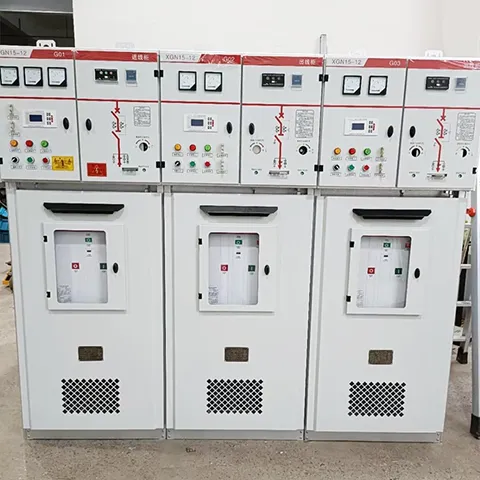

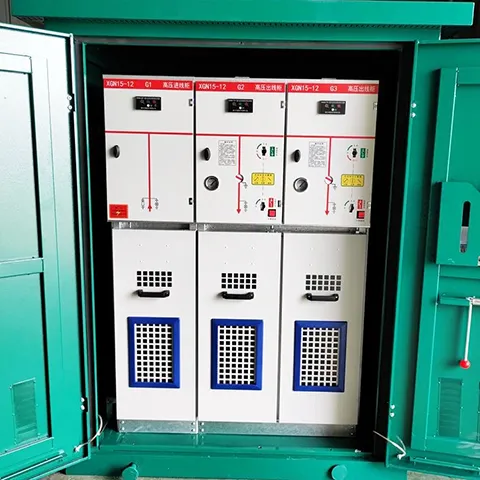

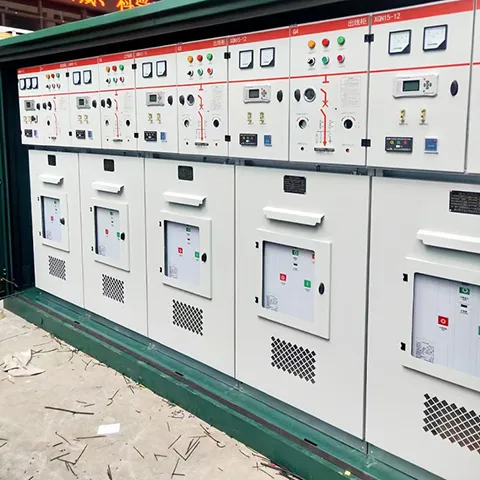

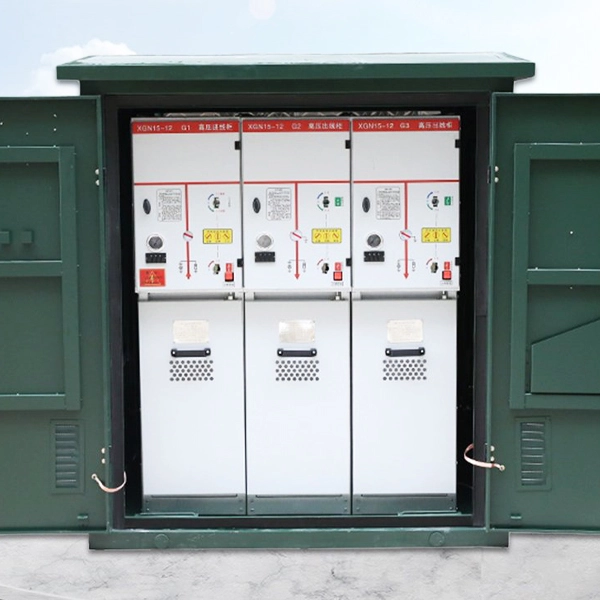

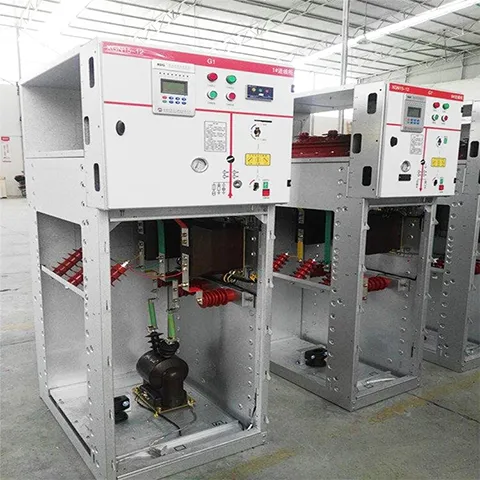

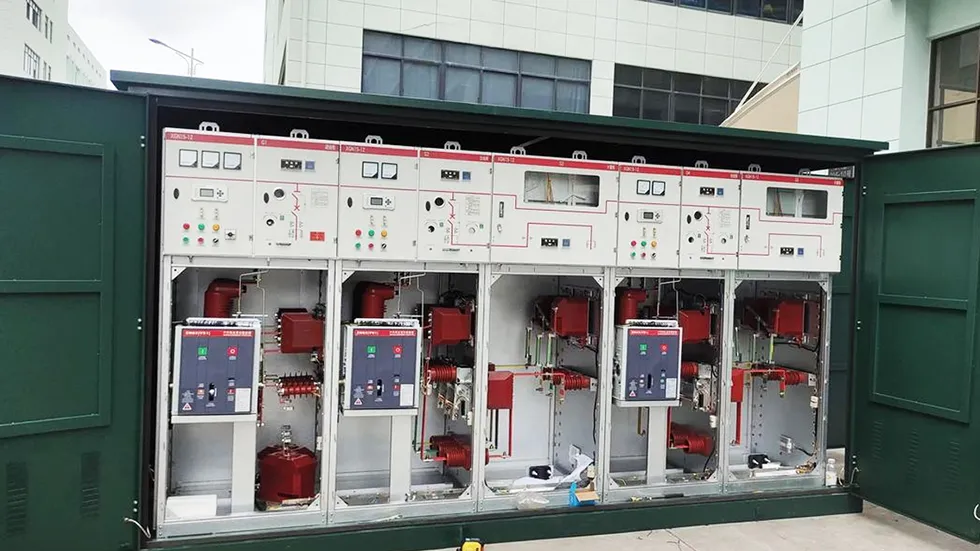

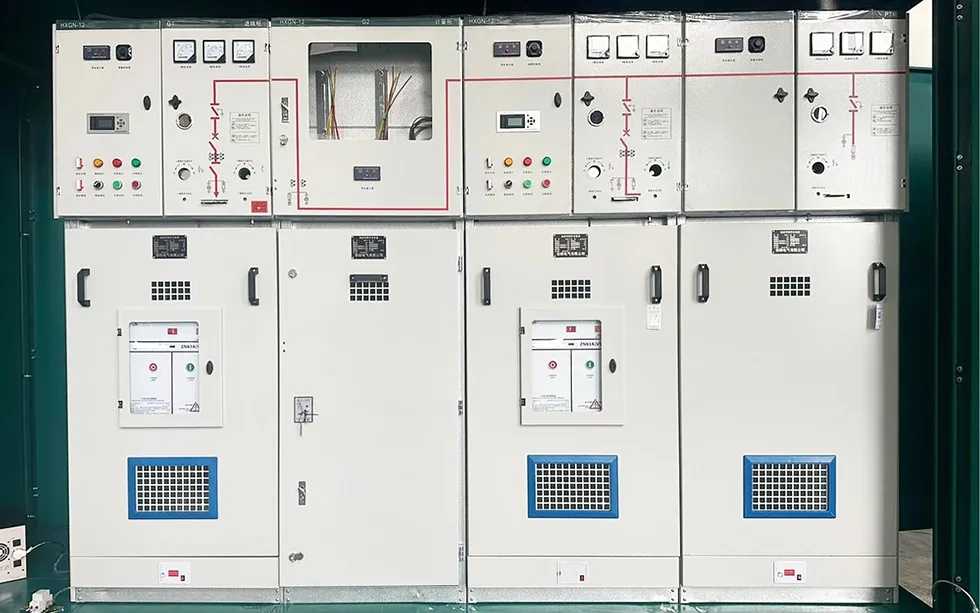

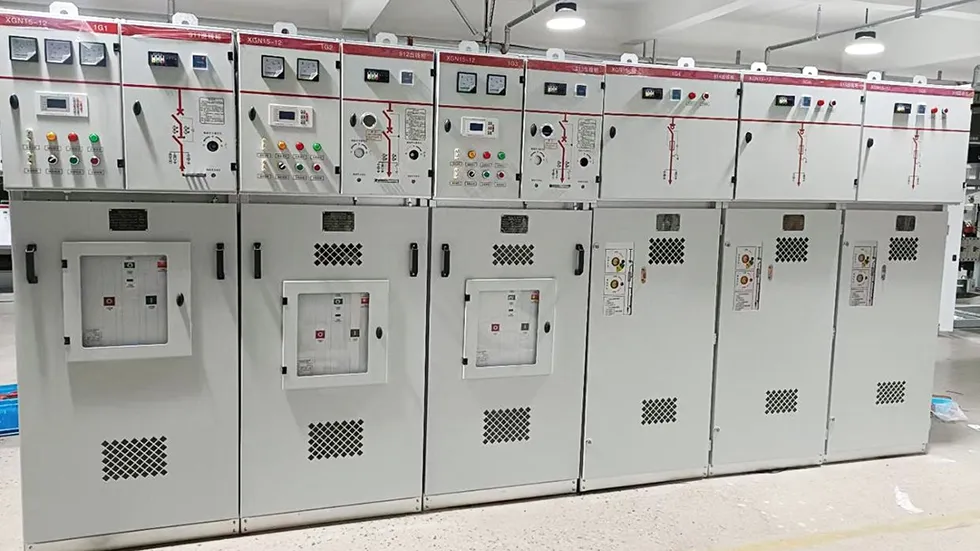

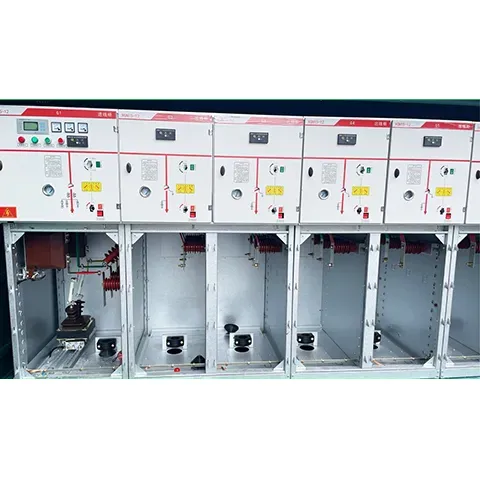

Termékek bemutatók
