11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezés
A Cotenele a középfeszültségű gyűrűs főegységek és belső magkomponenseik nagy gyártója és szállítója Kínában.Középfeszültségű RMU-jaink főként olyan régiókba exportálva, mint Európa és a Közel-Kelet.Az XGN66-12 sorozatú 11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezés beltéri, fix AC fémházas kapcsolóberendezéshez tervezett.4053. háromfázisú áramellátó rendszerek. Széles körben használják áramelosztásra, áramkör-vezérlésre és védelemre olyan alkalmazásokban, mint például alállomások, ipari üzemek, sokemeletes épületek, lakóközösségek és alátétre szerelt transzformátorok.
Kína egyik jól ismert exportőreként a Cotenele régóta stabil minőségű, biztonságos és megbízható gyűrűs főegység-termékeket kínál a Közel-Keleten, Afrikában és Európában.
Az XGN66 sorozatú 11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezése egy beltéri, fix, AC fémbevonatú kapcsolóberendezés, 3,6–40,5 kV-ra méretezett, széles körben alkalmazható alállomásokban, ipari üzemekben, sokemeletes épületekben, lakóközösségekben és alátétre szerelt transzformátorokban.
Főbb jellemzői közé tartozik a kompakt alapterület (körülbelül 50%-kal kisebb, mint a hagyományos kiviteleknél), a robusztus fémburkolatú konstrukció különálló rekeszekkel, a mechanikus öt-megelőző reteszekkel, valamint az elülső kábel hozzáféréssel a könnyű telepítés és karbantartás érdekében.
A berendezés megfelel a GB3906, DL/T 404 és IEC 62271-200 szabványoknak.
.
Modell és jelentések
Munkakörülmények
1. A telepítés helye nem lehet 1000 m-nél magasabban.
2. A környezeti hőmérsékletnek -25 ℃ és +40 ℃ között kell lennie, és az átlaghőmérséklet bármely 24 órás periódusban nem lehet magasabb, mint +35 ℃.
3. A megengedett dőlésszög a vízszintes síkhoz képest legfeljebb 3°.
4. A szeizmikus intenzitás a helyszínen nem lehet nagyobb 8 magnitúdónál.
5. A berendezést erős vibrációtól, erős ütésektől és robbanásveszélytől mentes helyen kell elhelyezni.
Főbb műszaki paraméterek
| SN | Tétel | Egység | Műszaki paraméterek |
| 1 | Névleges feszültség | kV | 3.6,7.2,12,24,35,40.5 |
| 2 | Névleges teljesítmény-frekvencia ellenállási feszültség | kV | Földhöz és fázisok között: 42 kV; leválasztási távolságra: 48 kV |
| 3 | Névleges villámimpulzus-ellenállási feszültség | kV | Földhöz és fázisok között: 75 kV; leválasztási távolságra: 85 kV |
| 4 | Névleges frekvencia | Hz | 50 |
| 5 | Névleges áram | A | 630,1250, |
| 6 | Névleges rövidzárlati megszakító áram (RMS) | kA | 20,25,31,5, |
| 7 | Névleges rövidzárlati áram (csúcs) | kA | 50,63,80, |
| 8 | Névleges dinamikus ellenállási áram (csúcs) | kA | 50,63,80 |
| 9 | Névleges hőálló áram 4s-ig (RMS) | kA | 20,25,31.5 |
| 10 | Védettségi fokozat (vagy védelmi fokozat) | IP2X | |
| 11 | Méretek (szélesség x mélység x magasság) | mm | 900×1000×2300 |
| 12 | Súly | Kg | ≈600 |
Mik az XGN66 RMU felépítése és fő előnyei?

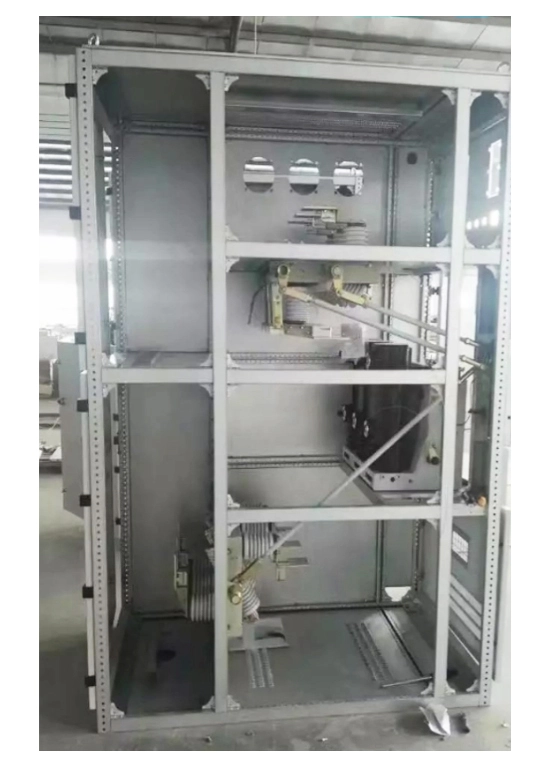

Az XGN66 sorozatú 11KV RMU középfeszültségű gyűrűs főegység középfeszültségű kapcsolóberendezése fémmel zárt dobozos szerkezetet alkalmaz. A belső teret jellemzően acéllemezek választják el egymástól független rekeszekre, például megszakítórekeszre, gyűjtősínrekeszre, kábelrekeszre és műszerrekeszre. Ez a szerkezet növeli az általános biztonságot.
Az RMU-k fő előnyei a következők:
- Kompakt méret, helytakarékos: A gyűrűs főegység kompaktabb, mint a hagyományos fémburkolatú kapcsolóberendezések, mint például a KYN28 és KYN61, méretüknek csak körülbelül 50%-a, ami hatékonyan csökkentheti az alállomások alapterületét.
- Robusztus felépítés, megbízható teljesítmény: A gyűrűs főegység nagy mechanikai szilárdságú testtel rendelkezik, amely kiváló minőségű szögacéllal hegesztett vagy alucink bevonatú acéllemezekből van összeállítva. A gyűrűs főegységek minden művelete mechanikus reteszekkel van felszerelve, amelyek „öt-megelőző” funkcióval rendelkeznek, biztosítva az üzembiztonságot.
- Könnyű karbantartás, biztonságos üzemeltetés: A gyűrűs főegységek fő alkatrészei a panel középső és alsó részén találhatók, megkönnyítve a telepítést és az üzembe helyezést. Az ajtókon lévő megfigyelő ablakok lehetővé teszik a belső alkatrészek állapotának megtekintését. A kapcsolóberendezés teste nyomáscsökkentő csatornákkal van felszerelve, hogy megvédjék a személyzetet belső hibák esetén.
- Széles körű alkalmazás, rugalmas konfiguráció: Ez az RMU különféle helyekre alkalmas. A főkapcsoló jellemzően a ZN63A (VS1-12) vákuummegszakító, de felszerelhető terhelésmegszakító kapcsolóval is. A szakaszoló gyakran a GN30-10 sorozatú rotációs szakaszoló. Ezenkívül a bejövő és kimenő kábelek a szekrény elejéről csatlakoznak a kényelmes telepítés érdekében.
Alkalmazási kör
Az XGN66 sorozatú 11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezését széles körben használják, és ideális választás városi és vidéki hálózatfelújításhoz és a felhasználó oldali áramelosztáshoz. A fő alkalmazási körök a következők:
Erőművek és alállomások:Az XGN66 sorozatú gyűrűs főegységet általában segéderőműként vagy állomásszolgálati áramelosztó berendezésként használják, amely általában beltéri vagy kültéri kompakt előregyártott alállomásra szerelhető.
Ipari és bányászati vállalkozások:Sok gyárban vagy bányában gyakran használták a kompakt RMU-kat áramelosztásra és vezérlésre a műhelyekben és a gyári területeken a helytakarékosság érdekében.
Sokemeletes épületek és lakóközösségek:Városi lakóterületen a gyűrűs főegység általában kültéri alállomást szerelt fel központi berendezésként a felhasználói elosztó helyiségekben vagy kapcsolóállomásokon.
Padlós alállomások:A kompakt alállomáson belüli nagyfeszültségű egységként az alállomás transzformátorának szabályozására.

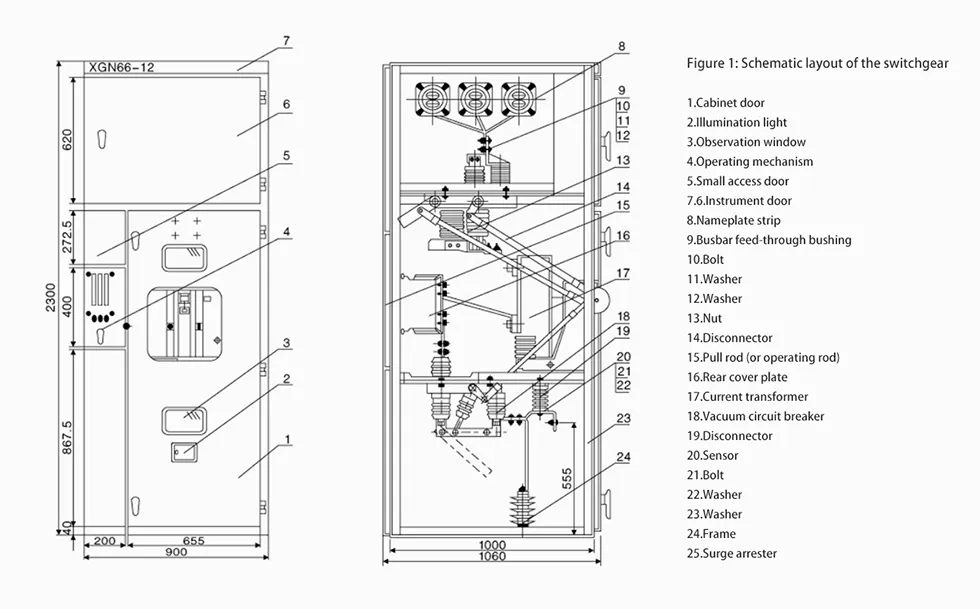

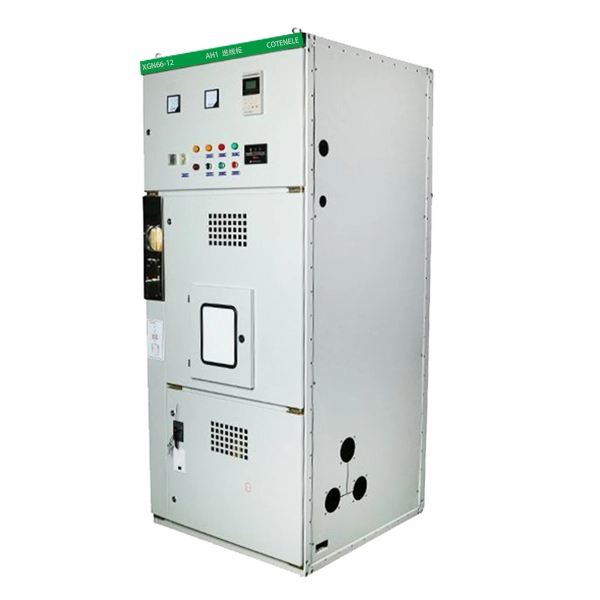

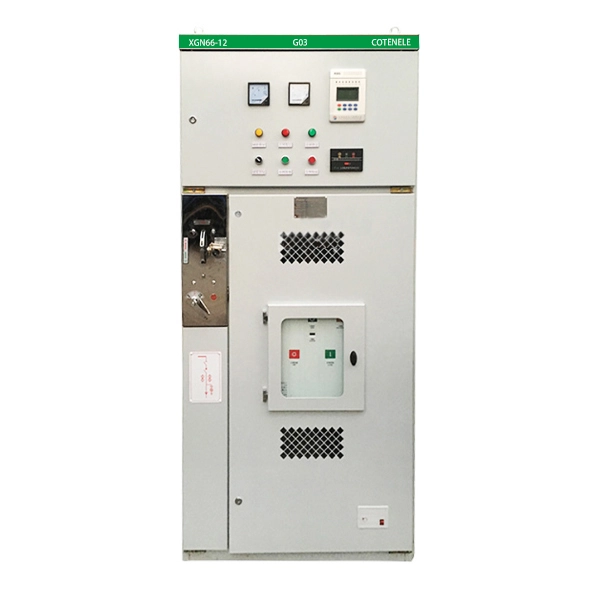

Megjelenés és méret

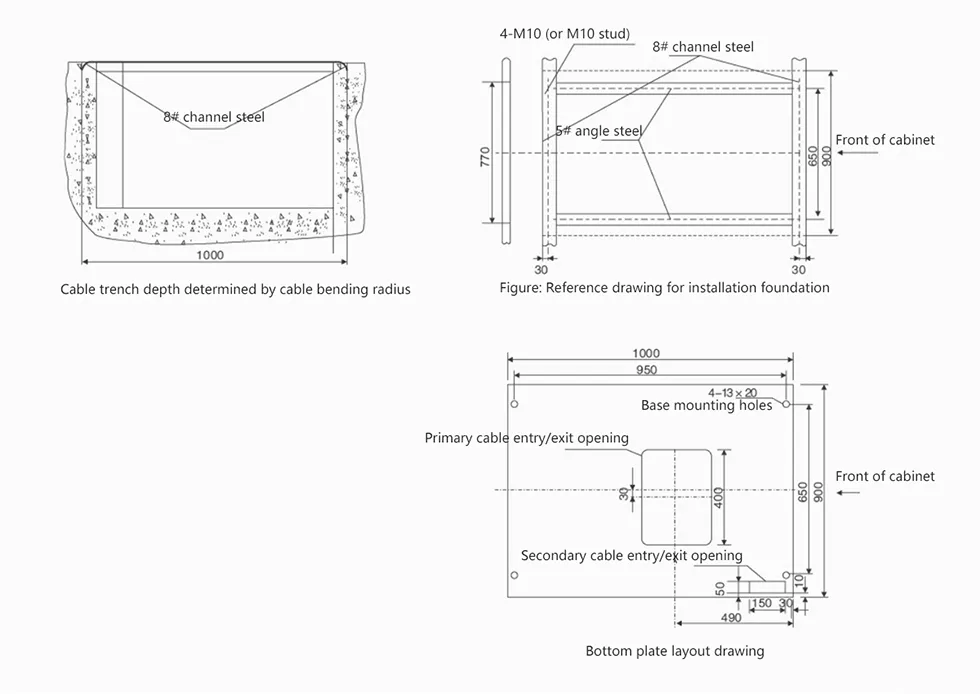

Beépítési útmutató diagram
Karbantartási és ellenőrzési utasítások
A felhasználóknak rendszeresen karban kell tartaniuk és ellenőrizniük kell a 11KV RMU középfeszültségű gyűrűs főegység MV kapcsolóberendezését a következő elemek alapján:
1. Tisztítsa meg a port minden alkatrész felületén, különösen a szigetelőelemeken.
2.Ellenőrizze a mechanikus működésű alkatrészeket, és rendszeresen kenje be a kenőzsírt a zavartalan és megbízható működés érdekében.
3. Az olyan alkatrészek esetében, mint a megszakítók, leválasztó kapcsolók és földelő kapcsolók, a karbantartást a megfelelő felhasználói kézikönyvek szerint kell elvégezni.
4. Ellenőrizze, hogy az elektromos érintkezési pontok jó állapotban vannak-e, ellenőrizze a túlmelegedés jeleit, és ellenőrizze, hogy a földelő áramkör folyamatos-e.
5. Rendszeresen ellenőrizze az összes rögzítőelem szorosságát.
A hibajavításhoz általában azt javasolják, hogy a felhasználók kérjenek segítséget a gyártótól. Kisebb módosítások vagy kisebb meghibásodások esetén a felhasználók ezt a kézikönyvet és az önjavításhoz szükséges fő alkatrészek vonatkozó felhasználói kézikönyveit tekinthetik meg.

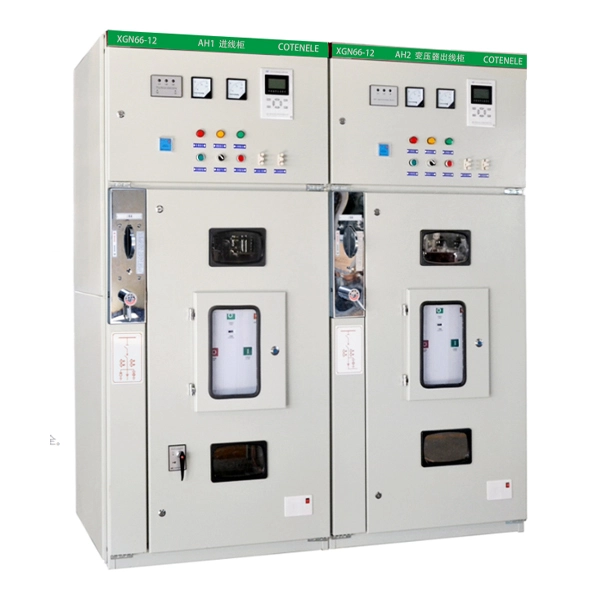

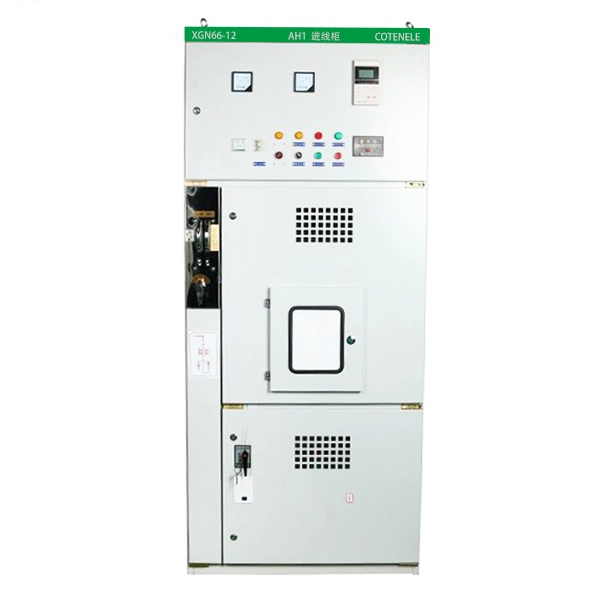

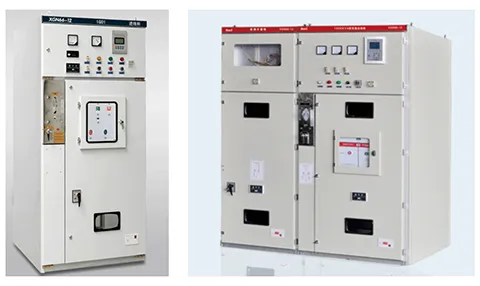

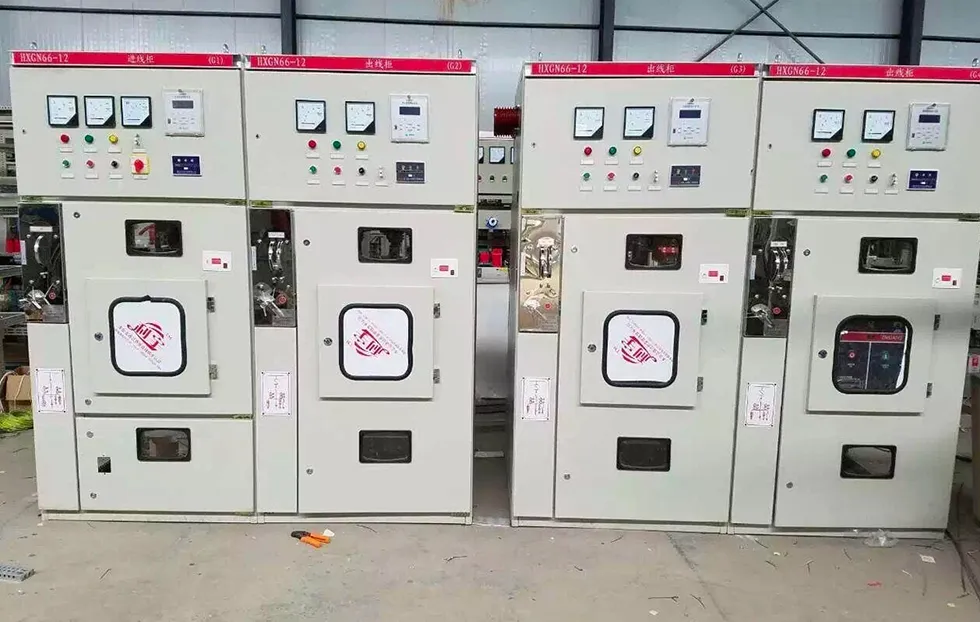

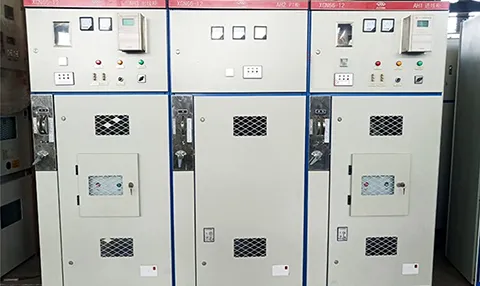

Termékek bemutatók
