Hogyan ösztönzi az elöregedő energiainfrastruktúra a modern középfeszültségű megoldások iránti igényt

Bevezetés: A rács rejtett válsága

Az iparosodott világban csendes válság bontakozik ki a középfeszültségű kapcsolóberendezések fémszekrényeiben. A városokat, gyárakat és kritikus létesítményeket ellátó elektromos infrastruktúra nagy részét évtizedekkel ezelőtt telepítették. Európában a jelenleg üzemelő középfeszültségű kapcsolóberendezések jelentős része több mint 30 éves. Észak-Amerikában a közüzemi alállomási berendezések átlagos életkora két évtizede folyamatosan emelkedik. Ázsia és a Közel-Kelet egyes részein a gyors urbanizáció következtében a régebbi berendezések túlléptek az eredeti tervezési korlátokon.

A probléma nem csak az, hogy a berendezés elöregedett. A probléma az, hogy a körülötte lévő rács olyan módon változott, ahogyan az eredeti tervezők soha nem számítottak. A hibaszintek nőttek. A megújuló energiatermelés kétirányú energiaáramlást és harmonikus tartalmat vezetett be. A környezetvédelmi teljesítményre és biztonságra vonatkozó szabályozási követelmények szigorodtak. Az elöregedő berendezések karbantartásának – a pótalkatrészek felkutatásának, az SF₆-szivárgás kezelésének, a kimaradások javítási ütemezésének – működési költségei pedig évről évre nőnek.

Ez a cikk azt vizsgálja, hogy az elöregedő energiainfrastruktúra miként teremt sürgős igényt a modern középfeszültségű megoldások iránt, milyen műszaki kihívásokat jelentenek az elavult kapcsolóberendezések a mai hálózati üzemeltetők számára, és hogy a modern vákuum- és SF₆-mentes technológiára való átállás miként kezeli nemcsak a megbízhatóságot, hanem a megfelelőséget, az üzemeltetési költségeket és a jövőbeli rugalmasságot is.

A probléma mértéke: tervezési életét túlélő infrastruktúra

A legtöbb középfeszültségű kapcsolóberendezést 25-35 éves élettartamra tervezték. A fejlett gazdaságokban jelenleg működő berendezések jelentős része már átlépte ezt a küszöböt. A következmények berendezéstípusonként változnak, de a mögöttes minta ugyanaz: egy másik korszakra tervezett rendszereket arra kérnek, hogy támogassanak egy olyan hálózatot, amely már nem úgy néz ki, mint amilyenre építették.

Az olajmegszakítók, amelyek egykor a középfeszültségű alkalmazások szabványai voltak, még mindig megtalálhatók a régebbi alállomásokon Európában és Észak-Amerikában. Ezek a megszakítók ásványolajat használnak szigetelő és ívoltó közegként. Idővel az olaj felszívja a nedvességet, oxidálódik, és elveszti a dielektromos szilárdságát. Az érintkezési erózió a meghibásodásokból eredően vezetőképes részecskéket rak le az olajban, tovább rontva a teljesítményt. A legkritikusabb, hogy az olaj gyúlékony. Az olajáramkör-megszakító belső íve tartálytörést és tüzet okozhat, ami a modern biztonsági szabványok szerint elfogadhatatlan beltéri telepítés esetén.

A légmágneses megszakítók, egy másik örökölt technológia, nagy íves csúszdákra támaszkodnak, hogy kinyújtsák és lehűtsék az ívet, amíg ki nem alszik. Fizikailag masszívak, mechanikailag összetettek, és rendszeres karbantartást igényelnek az érintkezési felületeken, amelyek minden megszakításkor erodálódnak. Ezekhez a megszakítókhoz egyre nehezebb alkatrészt beszerezni. Sok esetben az eredeti gyártó már nem létezik, vagy megszüntette a termékcsalád támogatását.

Még az SF₆ gázszigetelésű kapcsolóberendezések is, amelyek bevezetésekor jelentős előrelépést jelentettek az olajhoz és a levegőhöz képest, most a saját elavultságával néznek szembe. Az EU F-gáz-rendelete 2026 januárja óta tiltja az új, legfeljebb 24 kV-os SF₆ kapcsolóberendezéseket az európai piacról, és a hasonló korlátozások más régiókban is előrehaladnak. A meglévő SF₆ berendezések továbbra is üzemelhetnek, de 2032-től tilos a szűz SF₆-val történő szervizelés, és szigorították a kötelező szivárgás-ellenőrzési követelményeket.

A közös vonás az, hogy az elöregedő kapcsolóberendezések technológiától függetlenül három terhet rónak üzemeltetőire: növekvő karbantartási költségek, egyre nehezebb a pótalkatrészek és szerviz beszerzése, valamint a növekvő szabályozási és biztonsági kockázat.

Hogyan változott a hálózat a kapcsolóberendezések elöregedése miatt

Az elavulási probléma nem csak magára a berendezésre vonatkozik. Arról van szó, hogy nem egyezik meg aközött, hogy mire tervezték a berendezést, és amit a modern hálózat ténylegesen megkövetel.

Számos elosztó hálózatban nőtt a hibaszint. A várossűrűség több transzformátort, több betáplálót és több csatlakoztatott terhelést jelent ugyanazon a földrajzi területen, amelyek mindegyike növeli a rendelkezésre álló rövidzárlati áramot egy adott ponton. A 35 évvel ezelőtti telepítéskor 20 kA névleges teljesítményű kapcsolókészülék panel most olyan rendszerhez csatlakoztatható, ahol a hibaáram elérheti a 25 kA-t vagy magasabbat. A megszakító névleges megszakítóképessége feletti működtetése katasztrofális hiba, amely megtörténik. Előfordulhat, hogy a védőeszköz nem tudja eloltani az ívet, ami a berendezés tönkremeneteléhez és hosszan tartó kimaradáshoz vezethet.

A megújuló energia integrálása alapvetően megváltoztatta az elosztóhálózatok jellegét. A hagyományos radiális betápláló egy irányba vitte az áramot, az alállomási transzformátortól a terhelésig. A hibaáram egyetlen forrásból származott: az upstream hálózatból. A jelentős napelem-, szél- és akkumulátortárolókkal rendelkező modern elosztóhálózatok több hibaáram- és kétirányú áramforrással rendelkeznek. Előfordulhat, hogy az egyirányú áramlásra tervezett védelmi koordinációs sémák nem működnek megfelelően ebben a környezetben. Ez különösen akut az ipari létesítményekben és a kereskedelmi egyetemeken, ahol a középfeszültségű kapcsolóberendezések korszerűsítése nélkül bővítették a helyszíni termelést.

Szigorítottak az áramminőségi követelmények. A modern ipari folyamatok érzékeny teljesítményelektronikára támaszkodnak, amely nem tolerálja sem a feszültségcsökkenést, sem a harmonikus torzítást. Az adatközpontok, a félvezetőgyárak és a gyógyszergyárak olyan szinten határozzák meg az áramminőséget, amelyet a hagyományos kapcsolóberendezések – lassabb védelmi relékével és korlátozott felügyeleti képességével – nem tudnak garantálni.

A terhelési profil is megváltozott. Az elektromos járművek töltési infrastruktúrája, a hőszivattyúk és az adatközpontok olyan terhelési mintákat írnak elő, amelyekre nem számítottak a legtöbb meglévő középfeszültségű kapcsolóberendezés meghatározásakor. Gyakori terhelési ciklusok, magas harmonikus tartalom és tartós, közel névleges működésű feszültségmegszakítók oly módon, hogy az eredeti tervezési sávok nem biztos, hogy megfelelnek.

Karbantartási csapda: Ha a régi berendezések üzemeltetése többe kerül, mint a csere

A vagyonkezelők számára az elöregedett kapcsolóberendezések megtartásának pénzügyi oka papíron gyakran egyértelműnek tűnik. A berendezés már amortizálódott. A cseréhez szükséges tőke költségvetését nehéz biztosítani. A fenntartási költségek, bár emelkednek, évről évre felvehető működési kiadások.

Ez a könyvelési logika megbomlik, ha az elavult berendezések karbantartásának valódi költségeit teljes mértékben elszámolják.

A pótalkatrészek rendelkezésre állása a legközvetlenebb kihívás. Előfordulhat, hogy a régi megszakító-konstrukciókhoz készült vákuum-megszakító palackokat már nem gyártják. A légmágneses megszakítók íves csúszdái speciális öntödei munkát igényelnek, amelyet még mindig kevés szállító végez. A megszűnt termékcsaládok védelmi relémoduljai csak a másodlagos piacon érhetők el, ha egyáltalán elérhetők. Ha egy kritikus alkatrészt nem lehet beszerezni, egyetlen megszakító meghibásodása egy teljes alállomási szakaszt hetekre offline állapotba hozhat, miközben egyedi csere készül – ha a gyártás egyáltalán lehetséges.

Az SF₆ kezelési költségei emelkednek. A szigorított EU F-gáz rendelet értelmében még a meglévő SF₆ berendezések is gyakoribb szivárgás-ellenőrzést és szigorúbb dokumentációt igényelnek. Maga az SF₆-gáz költsége növekszik, ahogy a termelési mennyiség csökken, és a hatósági díjak emelkednek. 2032 után, amikor tilos a szűz SF₆-val történő szervizelés, az üzemeltetők a visszanyert gáztól függenek, amelynek ellátása bizonytalan és költsége kiszámíthatatlan.

A kieső ablakokat egyre nehezebb elrendezni. Számos ipari és kereskedelmi létesítményben a gyártási ütemterv már nem teszi lehetővé a hosszabb leállásokat. Az adatközpontok a hét minden napján, 24 órában működnek, szerződéses rendelkezésre állási garanciákkal. A megújuló energiaforrásoknak maximalizálniuk kell a termelési órák számát a pénzügyi célok eléréséhez. Egy buszszakasz üzemen kívül helyezése a megszakítók karbantartása céljából – ami rutinszerű lehetett, amikor a berendezés új volt, és az állásidő olcsóbb volt – ma már jelentős üzemi esemény, amely alapos tervezést és indoklást igényel.

Az eredmény egy karbantartási csapda. Minél idősebb a berendezés, annál több karbantartást igényel. Minél több karbantartást igényel, annál több kiesési időre van szükség. Minél több kiesési időre van szükség, annál nehezebb ütemezni egy olyan létesítményben, amely nem engedheti meg magának, hogy leálljon. Végül a karbantartást elhalasztják, mert az elvégzésének üzemeltetési költsége meghaladja a nem elvégzésének vélt kockázatát – ez a szerencsejáték a berendezés meghibásodásához vezethet, aminek következményei sokkal drágábbak, mint a karbantartás lett volna.

Biztonsági és környezetvédelmi felelősség

Az elöregedett kapcsolóberendezések olyan biztonsági kockázatokat hordoznak magukban, amelyek kiküszöbölésére a modern berendezéseket kifejezetten tervezték. Ezek közül a legsúlyosabb a belső ívhiba visszaszorítása.

Ha egy belső ív keletkezik a kapcsolókészülék panelen belül – amelyet a szigetelés meghibásodása, nedvesség behatolása vagy véletlen érintkezés okoz a karbantartás során – az energiafelszabadulás robbanásveszélyes. Az ív elpárologtatja a fémet, és olyan erővel tágítja ki a környező levegőt vagy gázt, hogy szétfújja a paneleket, forró gázokat és olvadt fémet lövell ki, és súlyosan megsérülhet a közelben tartózkodók. A korszerű középfeszültségű kapcsolóberendezések belső ívbesorolással készülnek, ami azt jelenti, hogy bevizsgálták, hogy egy meghatározott hibaszintet egy meghatározott ideig, a személyzet veszélyeztetése nélkül tartalmazzon. A régebbi berendezéseket ritkán tervezték vagy tesztelték ennek a szabványnak megfelelően.

Az olajos megszakítók további tűz- és robbanásveszélyt jelentenek. Az olajban lévő belső ív éghető gázokat fejleszt. Ha a nyomáscsökkentő berendezés nem tudja elég gyorsan légteleníteni őket, a tartály elszakadhat. Az alállomások olajtüzeit köztudottan nehéz eloltani, és átterjedhetnek a szomszédos berendezésekre.

A környezeti felelősség a probléma másik dimenziója. Egy öregedő, SF₆-töltött RMU, amely lassan szivárog, olyan gázt bocsát ki, amelynek globális felmelegedési potenciálja 24 300-szor nagyobb, mint a CO₂. A jelenlegi EU-szabályok értelmében az üzemeltető felelős a szivárgás észleléséért, jelentéséért és javításáért. Ennek elmulasztása pénzügyi szankciókat és a jó hírnév károsodását vonhatja maga után. Az SF₆-berendezések nagy flottájával több telephelyen elhelyezkedő üzemeltetők számára önmagában az adminisztratív teher jelentős.

A modernizációs út: hogyan néznek ki a helyettesítő megoldások

A jó hír az eszközkezelők és a hálózattervezők számára, hogy az elöregedett középfeszültségű kapcsolóberendezések cseréjére szolgáló technológia kiforrott, bevált és elérhető. Az átmenet nem kutatási projekt, hanem egy beszerzési és projektmenedzsment gyakorlat, jól érthető lehetőségekkel.

A vákuum-megszakítók az olaj- és légmágneses megszakítók szabványos helyettesítői középfeszültségű alkalmazásokban. A vákuummegszakító eloltja az ívet egy lezárt kerámiapalackban. Nem kell olajat tesztelni, szűrni vagy cserélni. Nincs kifolyó gáz. A megszakító teljes élettartama alatt karbantartást nem igényel, ami normál üzemi körülmények között meghaladhatja a 30 évet. Az M2 osztályú rugós mechanizmusokkal rendelkező modern VCB-k 10 000 mechanikai műveletre vannak besorolva, így alkalmasak a megújuló energiaforrások integrációja és a modern ipari folyamatok által megkövetelt gyakori váltásra.

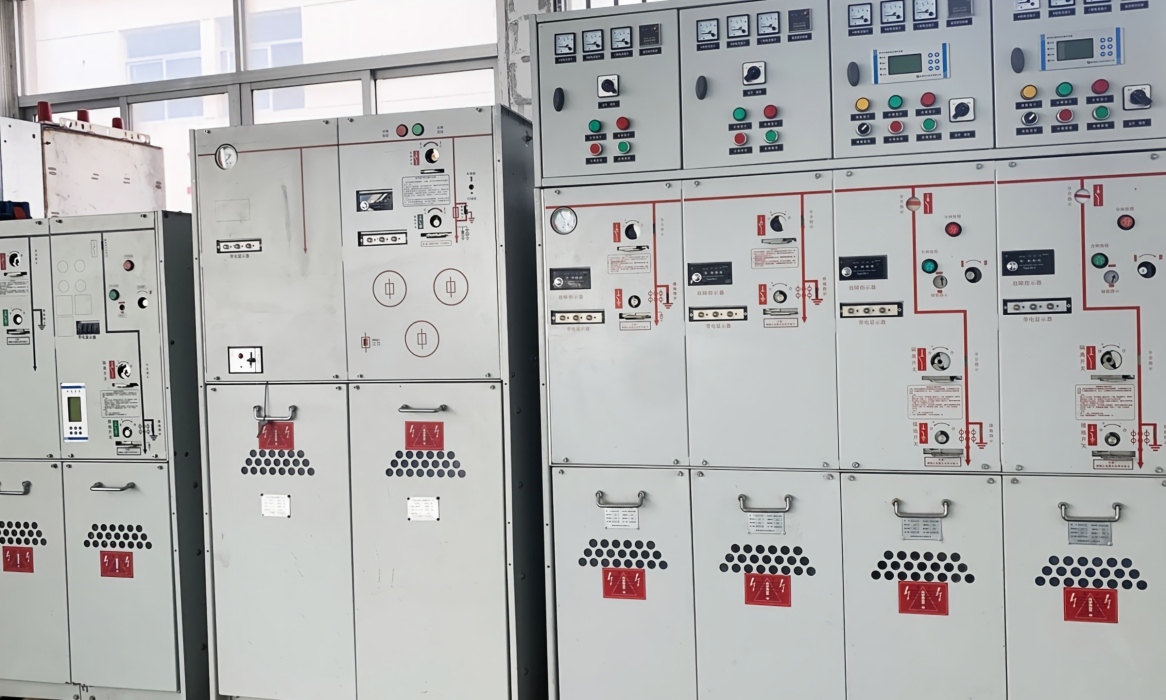

Az SF₆-mentes gázszigetelt kapcsolóberendezés az SF₆-t száraz levegővel vagy nitrogénnel helyettesíti szigetelő közegként. A zárt, rozsdamentes acél tartály nem igényel gázfelügyeletet, utántöltést és az élettartam végi gáz visszanyerését. Az elöregedő SF₆ RMU-kat lecserélő közművek és ipari szolgáltatók számára a szárazlevegős alternatíva ugyanolyan kompakt lábnyomot és elektromos teljesítményt kínál, környezetvédelmi felelősség és növekvő megfelelési költségek nélkül.

A digitális integráció olyan képesség, amellyel a régi kapcsolóberendezések egyszerűen nem rendelkeznek. A modern védelmi relék az IEC 61850 szabványon keresztül kommunikálnak, valós idejű adatokat szolgáltatva a kapcsoló helyzetéről, a hibarekordokról és a berendezés állapotáról. A részleges kisülési érzékelők képesek észlelni a szigetelés romlását, mielőtt az meghibásodáshoz vezetne. A kritikus csatlakozási pontokon végzett hőmérséklet-figyelés képes azonosítani a meglazult csavarkötéseket, mielőtt azok túlmelegednének. A több alállomást kezelő kezelő számára ezek az adatok lehetővé teszik az állapotalapú karbantartást – a dolgok javítását akkor, amikor javításra szorulnak, nem a naptári ütemterv szerint, és nem azután, hogy már meghibásodtak.

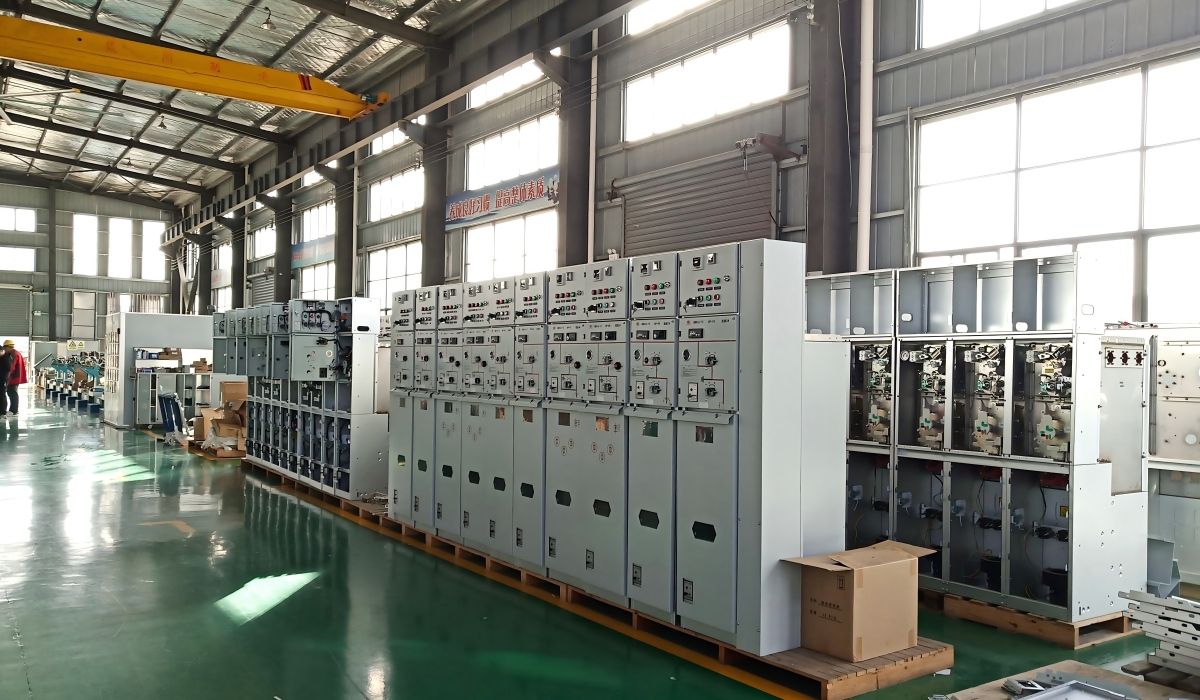

A COTENELE 12 kV-tól 40,5 kV-ig terjedő vákuummegszakítókat és SF₆-mentes gyűrűs főegységeket szállít közműveknek, ipari üzemeknek és megújulóenergia-fejlesztőknek, akik infrastruktúra-korszerűsítési projekteket hajtanak végre. VCB-ink epoxigyanta oszlopszigetelést és karbantartást nem igénylő vákuummegszakítókat használnak. RMU-ink száraz levegőt használnak szigetelő közegként az élettartamra lezárt rozsdamentes acél tartályokban. Mindkét termékcsalád típustesztelésen esett át a vonatkozó IEC-szabványok szerint, a teljes dokumentációval a pályázati szakaszban.

A csere gazdasági ügye

Az elöregedő kapcsolóberendezések cseréjére vonatkozó döntés végső soron pénzügyi, és a pénzügyi helyzet az elmúlt években jelentősen megerősödött.

A legegyszerűbb összehasonlítás a régi berendezések növekvő karbantartási költsége és az új berendezések telepítésének tőkeköltsége között. Az elöregedett kapcsolóberendezések karbantartási költsége nem lineáris. Ahogy a berendezések lejárnak 30, 35 és 40 éven át, a karbantartási beavatkozások gyakoribbá, összetettebbé és drágábbá válnak. A pótalkatrészek költségei a készletek csökkenésével emelkednek. A szakosodott szolgáltatók felárat számítanak fel az elavult berendezésekre vonatkozó szakértelemért.

Egy független tanácsadó cég 2024-es életciklus-költségelemzése összehasonlította az elöregedő SF₆ RMU-k populációjának megtartását a száraz levegővel egyenértékű anyagokkal való helyettesítéssel egy 20 éves időszak alatt. Ha az SF₆-szivárgás-észlelést, a gázutánpótlást, a kötelező jelentéstételt és a tervezett szén-dioxid-árazást is figyelembe vettük, a száraz levegő pótlása 12 éven belül elérte a teljes költségparitást, és ezt követően halmozódott fel a megtakarítás. A nagy gépparkkal rendelkező üzemeltetők esetében a halmozott megtakarítások jelentősek voltak.

A közvetlen karbantartási költségeken túl a meghibásodás elkerülhető költsége olyan kritikus tényező, amelyet a hagyományos ROI-számítások gyakran figyelmen kívül hagynak. Egyetlen belső ívesemény egy nem védett kapcsolószekrényben tönkreteheti a panelt, károsíthatja a szomszédos berendezéseket, és napokig vagy hetekig tartó kiesést okozhat. Egy adatközpont esetében egy napi állásidő költsége meghaladhatja a hét számjegyet. Egy ipari üzem esetében a termeléskiesés költsége eltörpülhet magának a kapcsolóberendezésnek a költsége mellett. A modern kapcsolóberendezések belső ívosztályozással és átfogó állapotfelügyelettel csökkentik az ilyen események valószínűségét.

A meg nem felelés költsége is felmerül. Azok az üzemeltetők, akik nem teljesítik a szigorított SF₆ szivárgás-ellenőrzési és jelentési követelményeket, joghatóságonként eltérő, de általánosan növekvő szabályozási szankciókkal sújthatók. Az EU F-gázról szóló rendelete „hatékony, arányos és visszatartó erejű” bírság kiszabására vonatkozó rendelkezéseket tartalmaz a tagállamok számára.

Gyakorlati lépések az infrastruktúra értékeléséhez

A kapcsolóberendezés-korszerűsítési programot fontolgató vagyonkezelők számára több gyakorlati lépés is tisztázza a hatókört, a sürgősséget és az üzleti esetet.

Állapotfelmérés elvégzése. Az összes középfeszültségű kapcsolóberendezés leltározása kor, technológiai típus és működési előzmények szerint. Dokumentálja az ismert problémákat, a közelmúltbeli hibákat és a karbantartás gyakoriságát. Előnyben kell részesíteni a 30 évnél idősebb berendezéseket, az elavult védelmi relével ellátott berendezéseket, valamint az SF₆-berendezéseket, amelyeknél korábban szivárogtak.

Végezzen hibaszint-tanulmányt. A rendelkezésre álló rövidzárlati áramot minden kapcsolóberendezés helyén újra kell számítani a jelenlegi hálózatkonfiguráció és a jövőbeli generáció előrejelzése alapján. Minden olyan megszakító, amelynek megszakítási teljesítménye a számított hibaszint alatt van, elsőbbségi csere.

Az SF₆ leltár és a szivárgás ellenőrzése. Az F-gázra vonatkozó előírások hatálya alá tartozó üzemeltetők számára az SF₆ készletek, a szivárgási arányok és a karbantartási beavatkozások pontos nyilvántartása immár megfelelési követelmény. Maga az audit is feltárhat olyan adathiányokat, amelyeket orvosolni kell.

Értékelje a karbantartási költségek alakulását. Ha az elöregedő berendezések karbantartására fordított kiadások évről évre nőnek, vetítse előre ezt a tendenciát, és hasonlítsa össze a csere amortizált költségével. Vegye figyelembe a kieső ablakok költségét a számításban.

Korán vonja be a beszállítókat. Nagy korszerűsítési programok esetén a kapcsolóberendezések átfutási ideje jelentős lehet – különösen az SF₆-mentes berendezések esetében, ahol a termelési kapacitás a növekvő kereslet kielégítésére növekszik. A minősített gyártókkal való korai kapcsolattartás biztosítja a gyártási időközöket, és elkerüli a projekt késedelmeit.

Következtetés

Az elöregedő energiainfrastruktúra nem olyan probléma, amely a fokozatos karbantartással magától megoldódik. A középfeszültségű elosztórendszer középpontjában álló berendezések – a megszakítók, a gyűrűs főegységek, a gyűjtősín csatlakozások – véges élettartamúak. Ha ezt az élettartamot túllépik, a régi berendezések üzemeltetésének költsége végül meghaladja a modern technológiára való cseréjének költségeit.

A modern középfeszültségű kapcsolóberendezésekre való átállás lehetőséget kínál több kihívás egyidejű kezelésére. Az olaj-megszakító vákuum-megszakítóra cseréje megszünteti a tűzveszélyt, a karbantartási igényt közel nullára csökkenti, és 30 év megbízható szolgáltatást biztosít. Az SF₆ RMU szárazlevegős RMU-ra cseréje kiküszöböli a környezetvédelmi felelősséget, eltávolítja a megfelelési terheket, és jövőbiztossá teszi a telepítést a szigorító előírásokkal szemben. A digitális felügyelet és az IEC 61850 kommunikáció hozzáadásával a kapcsolóberendezés passzív komponensből a hálózatkezelés aktív résztvevőjévé válik.

A COTENELE számára az infrastruktúra korszerűsítésének támogatása vákuummegszakítók és SF₆-mentes RMU-k biztosítását jelenti, amelyek típustesztelt, dokumentációra készek és sorozatgyártásban vannak. Ez azt jelenti, hogy a közművekkel, az ipari szolgáltatókkal és az EPC-alkalmazókkal együttműködve kell meghatározni a megfelelő berendezéseket minden egyes alkalmazáshoz, és azt a tanácsadók és szabályozó hatóságok által igényelt dokumentációs csomaggal együtt kell szállítani.

Változik a rács. Az azt vezérlő berendezést is meg kell változtatni. A technológia létezik. A gazdasági helyzet egyértelmű. Az egyetlen változó maradt, a modernizációs programok végrehajtásának sebessége – és a várakozás költségei évről évre nőnek.
