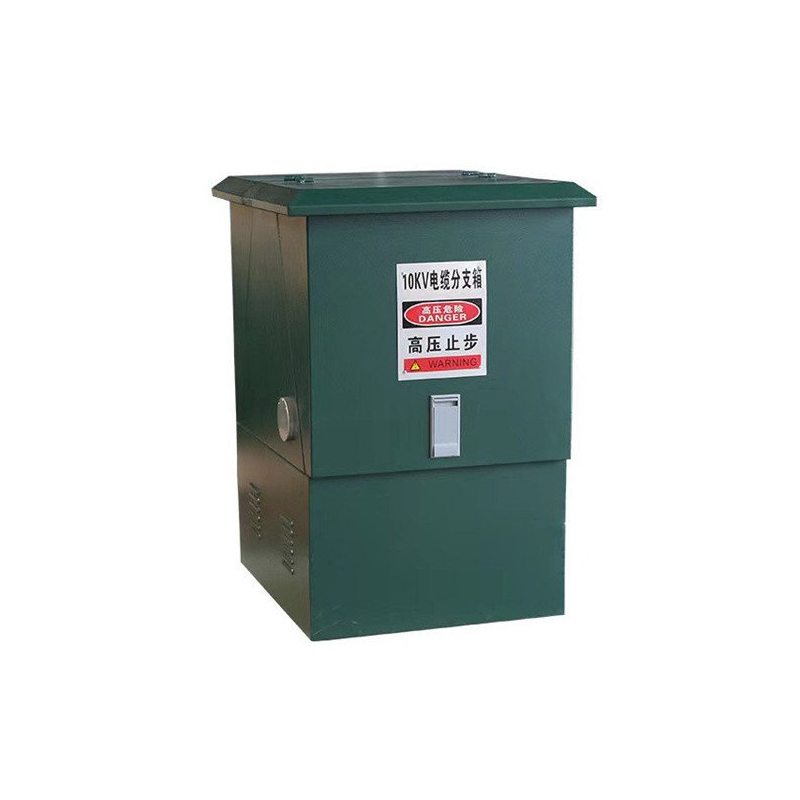

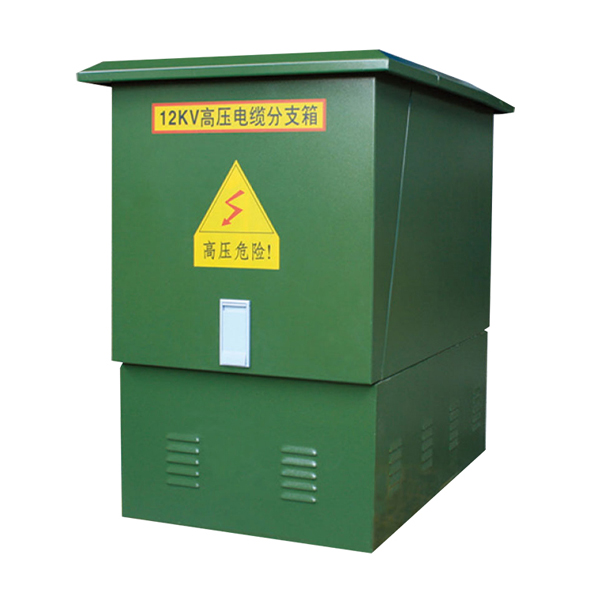

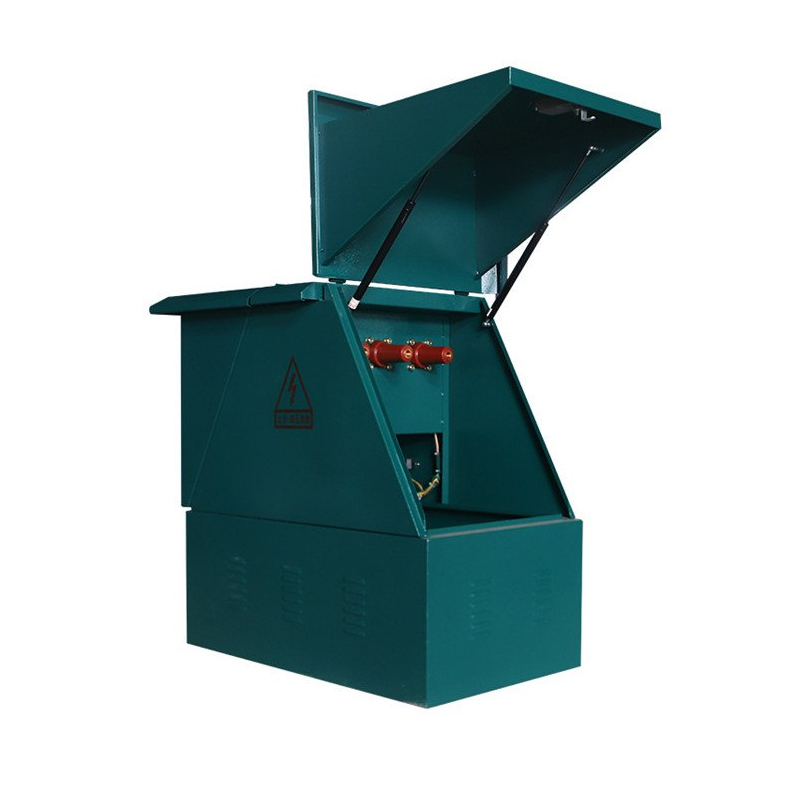

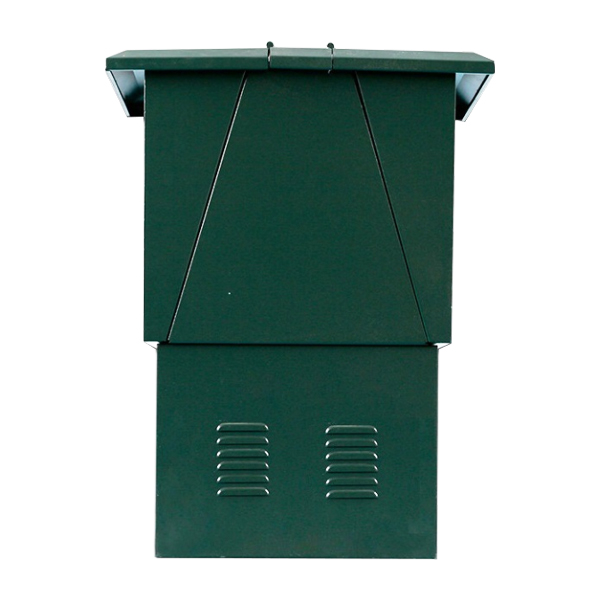

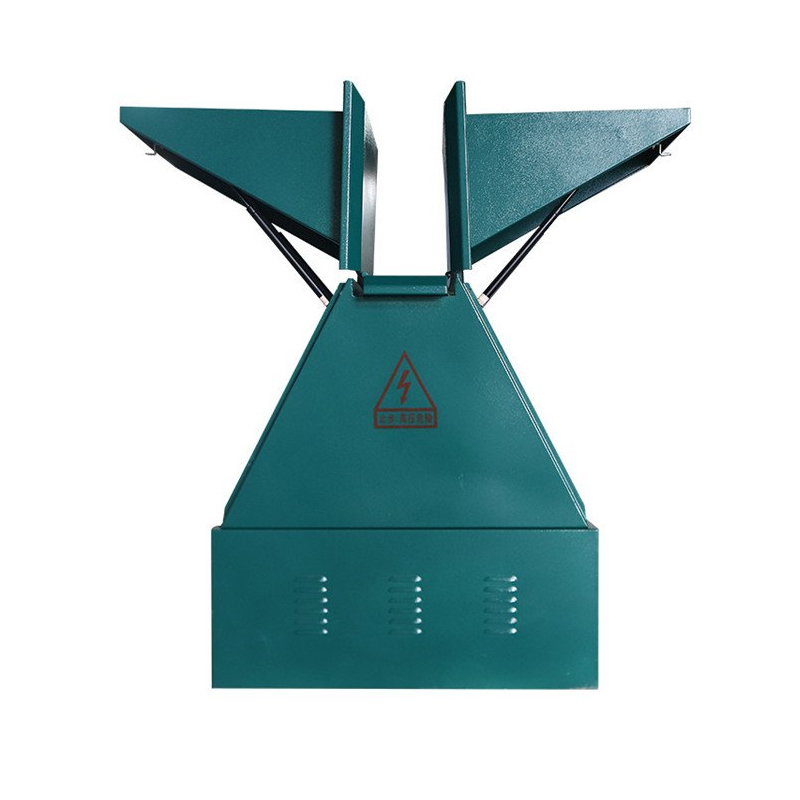

11KV külső elektromos csatlakozó szekrény kábellezáró doboz

A Cotenle a modern városi elosztóhálózati berendezések fontos szállítója Kínában. A Cotenele által gyártott 11KV-os külső elektromos csatlakozószekrényes kábelvégződoboz teljes szigeteléssel, teljes tömítéssel és kompakt szerkezettel rendelkezik, hatékonyan és biztonságosan oldja meg a kábelleágazás és -átmenet problémáit rugalmas konfigurációkon és megbízható csatlakozási technológián keresztül. megfelel a DIN47636 szabványnak. Ideális választás városi hálózat rekonstrukcióhoz és földkábeles tápellátáshoz.

Modell és jelentések

Fő műszaki paraméterek

Munkakörülmények

1. Környezeti hőmérséklet: Maximális hőmérséklet +40°C-nál, minimum hőmérséklet -30°C-nál nem lehet alacsonyabb.

2. Szélsebesség: 34 m/s-nak felel meg (a szélnyomás legfeljebb 700 Pa).

3. Páratartalom: A napi átlagos relatív páratartalom legfeljebb 95%, a havi átlagos relatív páratartalom legfeljebb 95%.

4. Szeizmikus ellenállás és telepítési dőlésszög: Vízszintes gyorsulás legfeljebb 0,4 m/s², függőleges gyorsulás legfeljebb 0,15 m/s²; beépítési dőlésszöge nem nagyobb, mint 3°.

5. Telepítési környezet: A környező levegő nem lehet jelentős mértékben szennyezett maró hatású, gyúlékony gázokkal vagy vízgőzzel, és a telepítés helye heves vibrációtól mentes.

Megjegyzés: Ha a termék megrendelésének felhasználási feltételei meghaladják a fent megadott specifikációkat, kérjük, konzultáljon cégünkkel.

A termék előnyei

A 11KV-os külső elektromos csatlakozószekrénynek a következő előnyei vannak:

1. Teljesen szigetelt és teljesen lezárt: A kábelcsatlakozó szekrényben lévő összes feszültség alatt álló alkatrész szigorúan szigetelt (például szilikongumi felhasználásával), és nincsenek szabad vezetékek, így biztosítva a személyzet biztonságát.

2. Erős környezeti alkalmazkodóképesség: A kábelelágazó doboz héjszerkezete pornak, nedvességnek, árvíznek és korróziónak ellenálló kialakítást kapott, és szabadban vagy akár elárasztott környezetben is működhet, valóban karbantartásmentes működést biztosítva.

3. Rugalmas és kompakt felépítés: A kábelelágazó doboz magassága kombinálható, és akár 8 bejövő/kimenő vonal befogadására is alkalmas. A kábelelágazó doboz sokkal kisebb területet foglal el, mint a hagyományos elosztó szekrények, és gyönyörűen illeszkedik a városi környezetbe.

4. Gazdaságos és megbízható: Ez a kábelelágazó doboz csökkentheti a fő tápkábelbe való befektetést, és könnyen telepíthető. A hibajelzővel való együttműködés után a kábelelágazó doboz gyorsan megtalálja a hibát és javítja az áramellátás megbízhatóságát.

5. Funkcionálisan bővíthető: Ez a kábelelágazó doboz felszerelhető különféle elektromos alkatrészekkel, például villámhárítókkal, feszültségjelzőkkel, transzformátorokkal, RTU-kkal/FTU-kkal és különféle érzékelőkkel, amelyek támogatják az elosztási automatizálást és az intelligens hálózatok frissítését.

A 12kv-os kábelelágazó dobozok osztályozása

A 12 kV-os kábelelágazó dobozokat elsősorban műszaki stílus és funkció szerint osztályozzák:

1. Amerikai típusú fiókdoboz

• Jellemzők: Vízszintes többutas gyűjtősín, egyoldalas ajtónyitás, kompakt szerkezet.
• Csatlakoztatási mód: 600A csavaros csavaros csatlakozás a főáramkörhöz; 200A dugaszolható csatlakozás leágazó áramkörökhöz (üzem közben cserélhető).
• Előnyök: Kis szélesség, rugalmas kombináció, leágazó csatlakozó terhelésváltásra használható.

2. Európai típusú fiókdoboz

• Jellemzők: Átvezető perselyeket használ gyűjtősínként, kétoldali ajtónyitás, áttekinthető kábelelrendezés.
• Csatlakoztatási mód: Általában 630A-es csavarral rögzített kábelcsatlakozókat használ.
• Előnyök: A kábelek elvezetése világos, és nem igényel nagy, háromerű kábelt.

3. Kapcsolóberendezés típusú elágazó doboz (gyűrűs hálózat típusa)

• Jellemzők: Beépített SF6 terhelésmegszakító kapcsoló vagy megszakító, megszakítóképességgel.
• Funkció: Lehetővé teszi az áramkör átkapcsolását, lehetővé teszi a gyűrűs hálózati tápellátást, vagy leválasztja a szakaszokat karbantartás céljából.
• Előnyök: Egyesíti a gyűrűs főegység egyes funkcióit alacsonyabb költséggel; frissítési utat jelent a hagyományos fiókdobozoktól az intelligens hálózatok felé.

Kiválasztási megjegyzés: A mainstream kiváló minőségű termékek szilikongumit használnak a kábelcsatlakozók elsődleges anyagaként, amely sokkal jobb szigeteléstömítést és öregedésállóságot kínál a korai hőre zsugorodó vagy EPDM anyagokhoz képest.

Kiválasztási irányelvek:

1. Környezeti tényezők: Ha a kábelelágazó dobozt árvízveszélyes vagy alacsony fekvésű területekre kell felszerelni, akkor IP67 vagy magasabb védelmi szinttel rendelkező, teljesen zárt vízbehatolás elleni védőszerkezetet kell választani (például földbe épített típus).

2. Karbantartási igények: Olyan helyzetekben, amelyek rendkívüli tömörséget és karbantartást nem igényelnek, amerikai dugaszolható kábelelágazó dobozok használatát javasoljuk; A háromeres, nagy keresztmetszetű kábelek esetében azonban, amelyek magas követelményeket támasztanak a huzalozás tisztaságával szemben, európai stílusú kábelelágazó dobozok használatát javasoljuk.

3. Hálózati funkcionalitás: A hibaleválasztást igénylő gyűrűs hálózati alkalmazásokhoz a kapcsolóberendezés típusú elosztódobozokat kell kiválasztani.

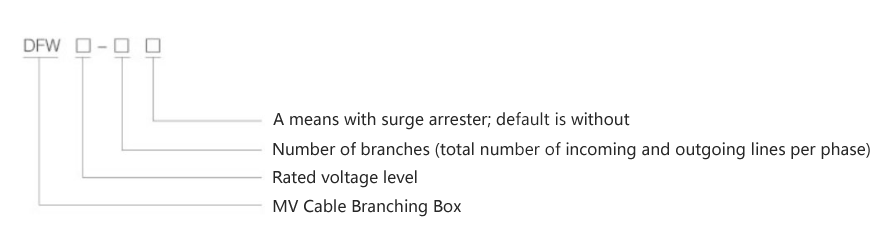

Rendelési szám kijelzése:

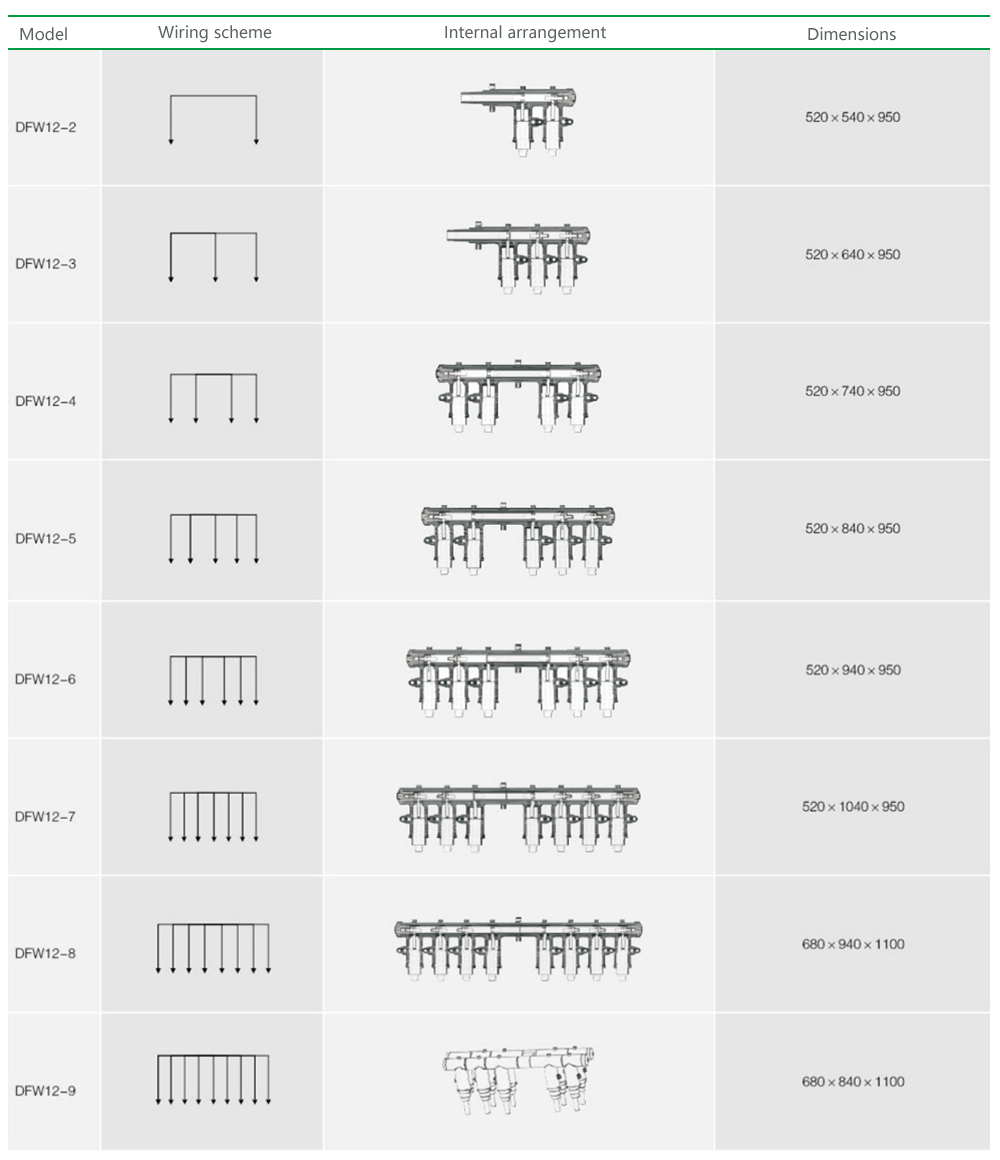

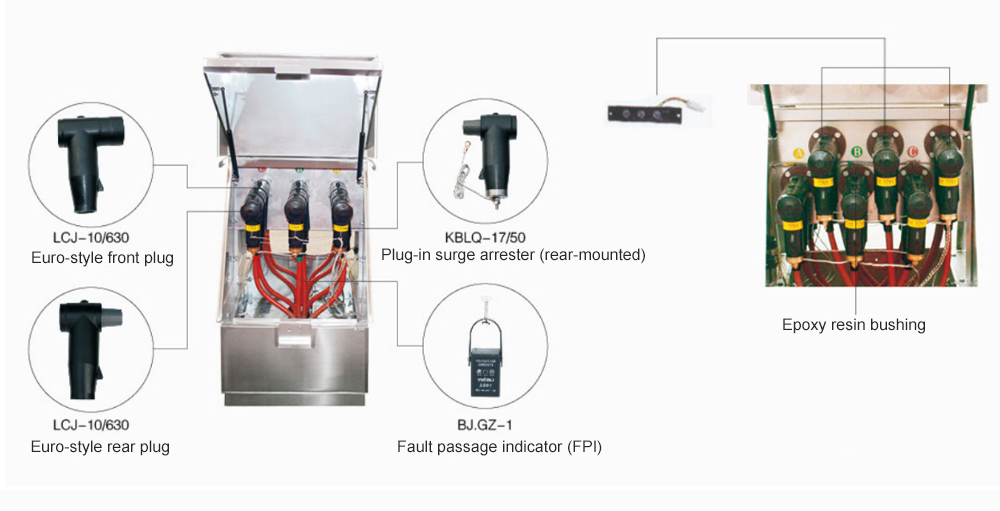

12 kv-os európai kábelcsatlakozó doboz belső elosztási rajza

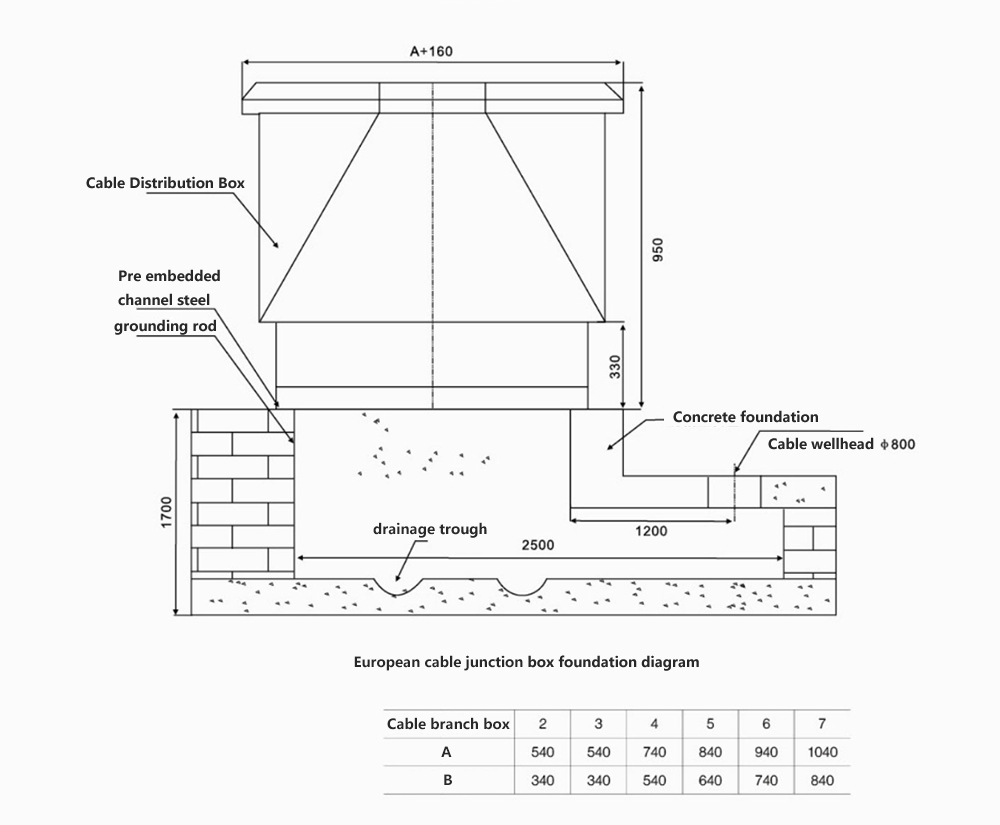

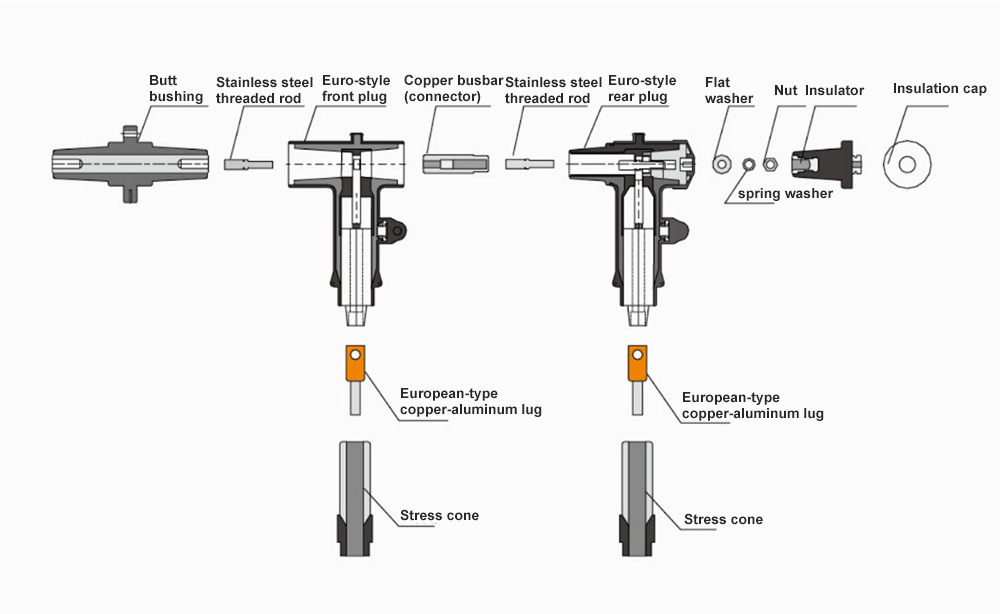

A 12kv-os európai kábelcsatlakozók vázlata:

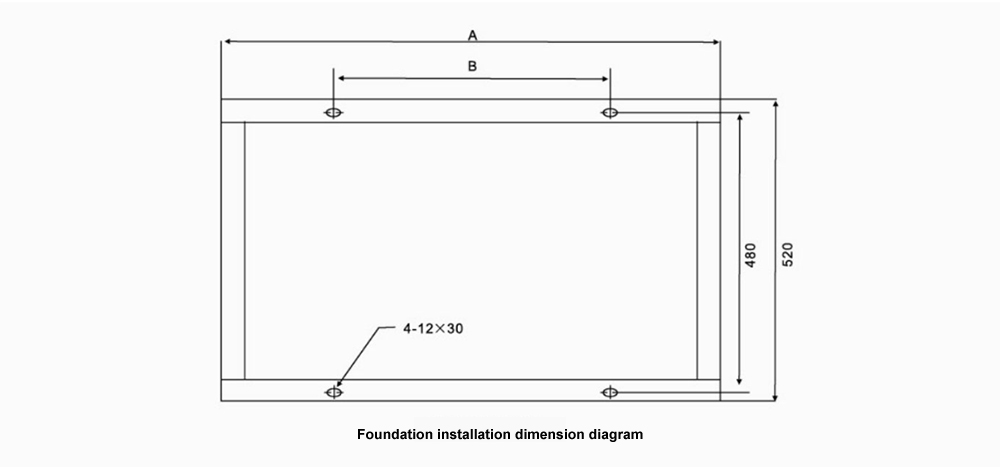

12KV európai kábelcsatlakozó doboz alaprajza
