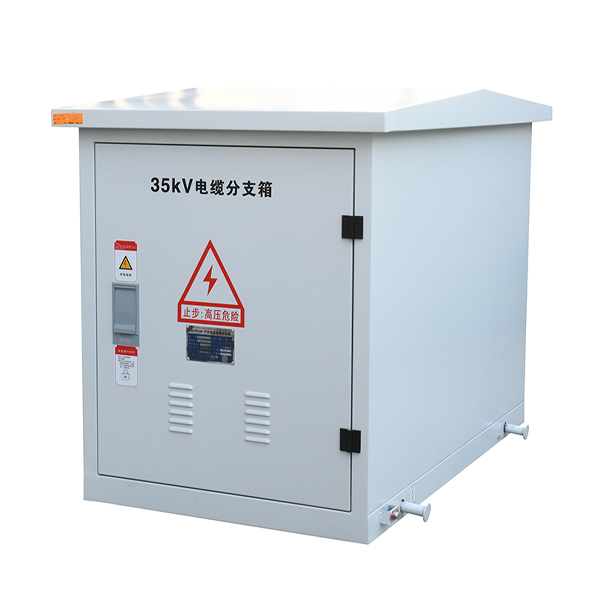

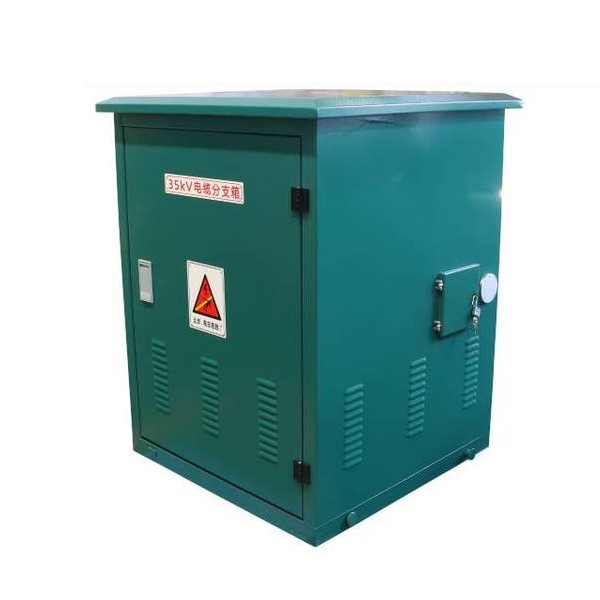

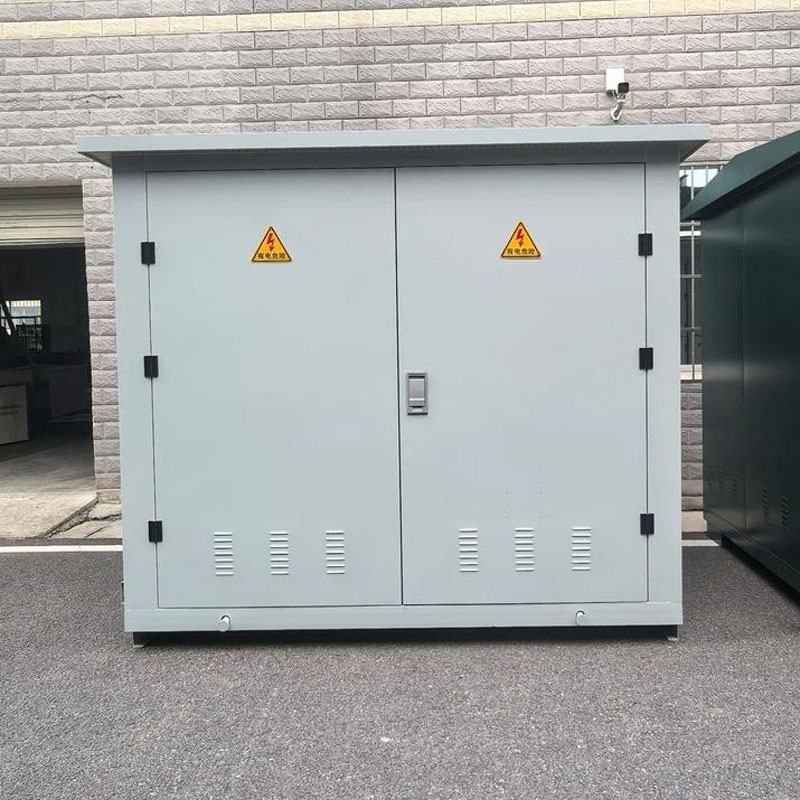

A Cotenele az egyik jól ismert elektromos berendezésgyártó Kínában, a 33 kV-os elektromos csatlakozódobozos kábelelosztó kapcsolókészülékünk egy széles körben használt kültéri vagy beltéri áramelosztó eszköz a 33 kV-os átviteli és elosztó hálózatokban. Elsődleges funkciója az elektromos energia leágazásának, átvitelének és kombinálásának lehetővé tétele a kábelvonalakban, valamint (egyes modelleknél) a vonalszegmentálás és -vezérlés. A nagyfeszültségű villamosenergia-rendszerekben a kábelvonalak csomópontjaként szolgál, elosztja a bejövő áramot egy fővonalról több kimenő vonalra, ezáltal meghosszabbítja az áramellátás sugarát, csökkenti a teljes projekt rugalmasságát és javítja az ellátási rugalmasságot.

Fő műszaki paraméterek

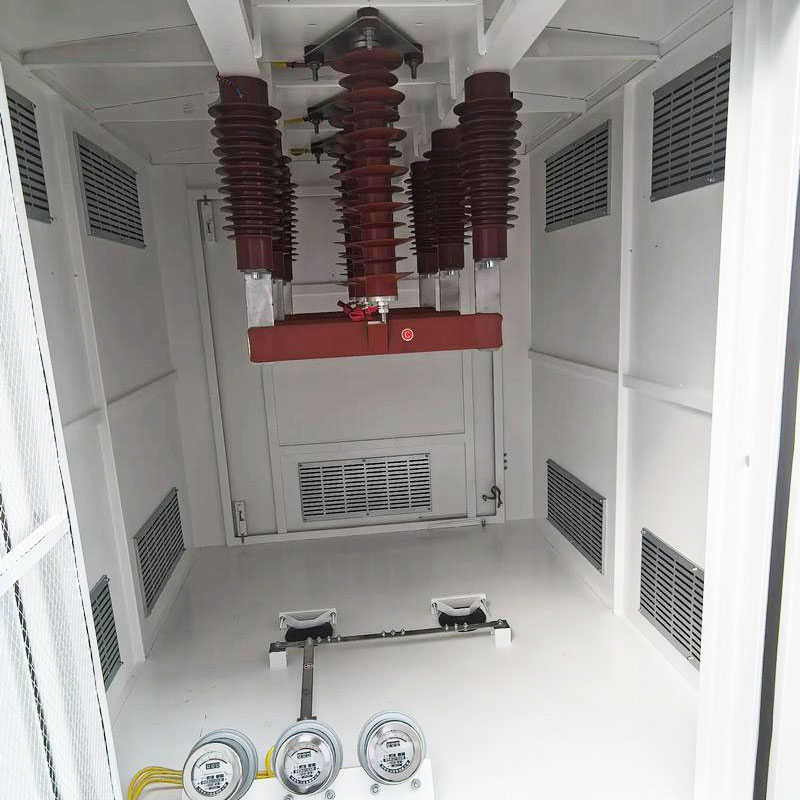

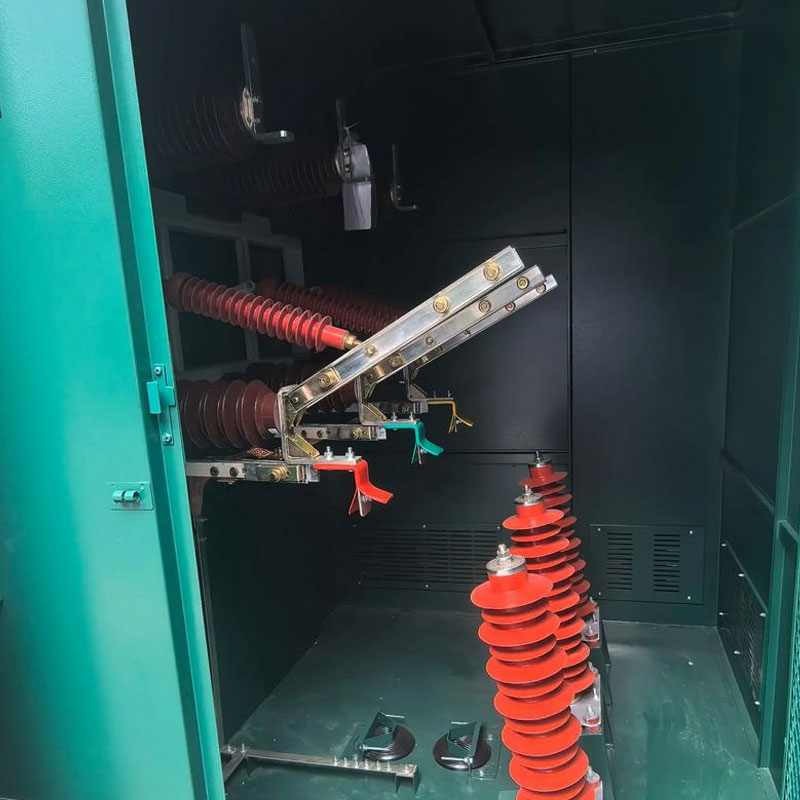

A termék működési elve

A 33KV elektromos csatlakozódobozos kábelelosztó kapcsolóberendezés működési elve a párhuzamos áramkörök áramelosztásán alapul.

1. Tápbemenet: A nagyfeszültségű kábelek elektromos energiát vezetnek be a bejövő tartozékokon keresztül, és táplálják a gyűjtősínek (rézrudak) vagy a dobozon belüli SF6 kapcsolók bejövő kapcsait.

2. Gyűjtősín gyűjtés: Az elektromos energia a doboz belsejében lévő háromfázisú gyűjtősínen gyűlik össze.

3. Elágazó kimenet: Egyszerre több kimenő kábel csatlakozik ugyanarra a fázissínre kábelidomokon keresztül (alaptípus), vagy a kapcsoló kimenő oldaláról vezetik ki (kapcsoló típus).

4. Védelem és felügyelet: Működés közben a villámhárító valós időben elnyomja a túlfeszültséget; A feszültségjelző és (opcionális) hibajelző az áramkör állapotának figyelésére szolgál. Ha terhelésleválasztó kapcsolóval van felszerelve, az áramkör a karbantartás során leválasztható, így tiszta leválasztási pontot képez.

A 33KV elektromos csatlakozódobozos kábelelosztó kapcsolóberendezés működési területe

A 33 kV-os feszültségszint határozza meg, hogy ezt a berendezést főként nagy áramelosztó rendszerekben használják:

• Városi magelosztó hálózatok: A 33kV-os gyűrűs fődoboz kiegészítéseként a 33KV-os elektromos csatlakozódobozt általában kábelelosztó hálózat csomópontjaként használják forgalmas utcákban és kereskedelmi központokban, csökkentve a földhasználatot.
• Ipari és bányászati ​​vállalkozások: Egyes nagy gyárakban a felhasználók a 33 kV-os fő alállomásról az egyes műhelyek alállomásaira is eloszthatják az áramot 33 kV-os kábelelágazó dobozokon keresztül.
• Megújuló energiát hasznosító üzemek:

1. Szélenergia: A szélerőművekben 33KV-os elektromos csatlakozódobozokat használnak több szélturbina gyűjtővezetékeinek összekapcsolására.
2. Napelemes PV: Nagy fotovoltaikus erőművekben a középfeszültségű kábelelágazó doboz a 33kV-os doboz típusú transzformátor és a közöttük lévő vezetékek csatlakoztatására, illetve a lépcsős alállomásra való csatlakozásra szolgál.

• Közlekedés és infrastruktúra: A 33 kV-os kábelelágazó dobozokat a távolsági kábelvonalak közbenső átadási és elosztási pontjaként is használják infrastruktúra-építési rendszerekben, például autópályákon, alagutakban és repülőtereken.

Használati óvintézkedések a 33KV elektromos csatlakozódobozhoz

1. Környezeti alkalmazkodóképesség:

• 1000 méter feletti magasságban vegye figyelembe a külső szigetelési szilárdság csökkentését; plató típusú tervet adjon meg a gyártónak.
• Magas sótartalmú vagy magas páratartalmú területen a 33 KV-os elektromos csatlakozódobozos kábelelosztó kapcsolóberendezés házát 316 literes rozsdamentes acélból kell készíteni, és a ház bevonatát korróziógátló intézkedésekkel kell javítani.

2. Vízszigetelés és bemerülés megelőzés: Bár ez a kábelelágazó doboz magas szintű védelemmel rendelkezik, ha víz gyűlik fel a kábelárokban vagy az alapgödörben, a kábeltartozékok hosszú ideig vízbe ázhatnak, ami meghibásodáshoz vezethet. Ezért gondoskodni kell a zökkenőmentes vízelvezetésről.

3. A helytelen működés megelőzése: A terhelésleválasztó kapcsolókkal rendelkező 33KV-os elektromos csatlakozódobozos kábelelosztó kapcsolóberendezéseknél használat előtt ellenőrizni kell az áramkör aktuális állapotát. kérjük, ne nyissa vagy zárja a szakaszolót feszültség alatt, kivéve, ha a kapcsolót a terhelés leválasztására tervezték.

4. Földelési követelmények: A 33 KV-os elektromos csatlakozódobozos kábelelosztó kapcsolóberendezés házát megbízhatóan földelni kell, és a kábel árnyékoló rétegének földelővezetékének megfelelőnek és szabványosnak kell lennie, ami a személyzet biztonságát szolgálja.

5. Nedvesség elleni védelem: A 33 KV-os légszigetelt elektromos  csatlakozódobozos kábelelosztó kapcsolóberendezések esetében (látható rézrudak) fűtő- és páramentesítő berendezéseket kell felszerelni a kondenzáció okozta kúszás vagy rövidzárlat megelőzése érdekében.

Hogyan válasszuk ki a megfelelő kábelelosztó kapcsolóberendezést?

Kérjük, a kiválasztáskor erősítse meg a következő fő műszaki paramétereket és konfigurációkat:

1. Névleges feszültség: A kábelelosztó kapcsolóberendezés névleges feszültségének meg kell egyeznie a rendszer 33KV/35kV névleges feszültségével (a maximális feszültség 40,5kV)

2. Névleges áramerősség: A 33kV-os kábelelosztó kapcsolóberendezések főgyűjtősínjének névleges árama általában 630A, de a megfelelő áramot továbbra is a tényleges terhelési áram alapján kell kiválasztanunk. Ha nagyobb áramra van szüksége, kérjük, először lépjen kapcsolatba a gyártóval, és szabja testre a termékeket az Ön igényei szerint.

3. Áramkörök száma: Határozza meg a szükséges vonalkonfigurációt, például egy bemenetet és hány kimeneti vonalat vagy hány bemeneti és kimeneti vonalat.

4. Kapcsoló szükséges vagy nem:

• Tiszta kábelelágazáshoz alacsony üzemi frekvenciával: válasszon egy alap kábelelágazó dobozt.
• Hibaleválasztáshoz, gyűrűs hálózati tápellátáshoz vagy leválasztási pontok karbantartásához: válasszon terhelésleválasztó kapcsoló típusú kábelelágazó dobozt.

5. Szigetelési mód: t javasolt teljesen szigetelt és teljesen tömített európai stílusú kábelelágazó doboz használata (előre gyártott szilikongumi vagy EPDM csatlakozókkal), hogy biztosítsa a nagy biztonságot és alkalmas legyen kültéri használatra.

6. A héj anyaga: Kültéri használatra általában rozsdamentes acél kábelelágazó doboz héjak használata javasolt. Erősen korrozív területekhez válassza a 316-os rozsdamentes acél héjat.

7. Kiegészítő funkció: Határozza meg, hogy villámhárító védelem, hibajelző vagy intelligens felügyelet (DTU/FTU interfész) szükséges-e az elosztás automatizálásához.

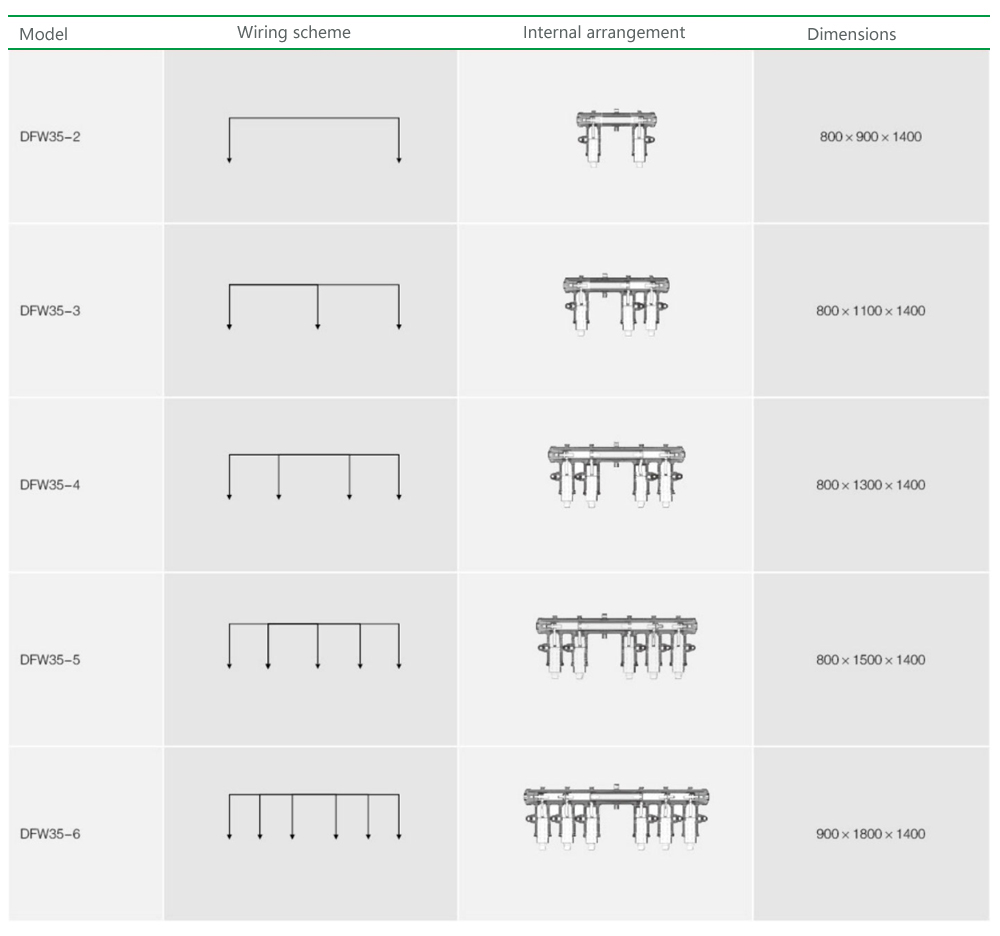

Rendelési szám diagram:
