Kisfeszültségű elosztó doboz

Az elektromos technológia fejlődésével az alacsony feszültségű elosztódobozok egyre inkább az intelligencia, a modularitás, a miniatürizálás és a magas energiahatékonyság felé haladnak. A Cotenele által gyártott kisfeszültségű elosztódoboz teljes mértékben megfelel a fenti termékek előnyeinek. Az általunk gyártott kisfeszültségű elosztódobozokat elsősorban lakóépületekben, kereskedelmi épületekben, ipari üzemekben, infrastruktúrában és megújuló energiaforrásokban használják. A cotenele kisfeszültségű elosztódoboz minőségileg megbízható, masszív szerkezetű, kompakt méretű és nagy biztonságú, és már régóta sok felhasználó dicséri.

Mi az a kisfeszültségű elosztódoboz?

Az alacsony feszültségű elosztódoboz az áramelosztó rendszer terminális áramelosztó eszköze. Az alacsony feszültségű elosztódoboz tápellátást kaphat a felfelé irányuló elosztó berendezésektől, például kisfeszültségű kapcsolóberendezésektől vagy alállomásoktól, és biztonságosan osztja el az áramot a közeli terhelésekhez, miközben védelmet, felügyeletet és vezérlést biztosít a megfelelő áramkörök és berendezések számára. Itt az "alacsony feszültség" általában a 380 V vagy 220 V váltakozó feszültségű rendszereket jelenti.

Fő funkciói négy pontban foglalhatók össze:

1. Áramelosztás: Biztonságosan ossza el egyetlen bemeneti tápegységet több elágazó áramkörbe a kisfeszültségű elosztódobozban lévő kapcsolókon, például megszakítókon keresztül.

2. Áramkörvédelem: A kisfeszültségű elosztódobozokba szerelt megszakítók vagy egyéb kapcsolók automatikusan leválasztják az áramkört, ha túlterhelés, rövidzárlat, szivárgás vagy egyéb helyzetek lépnek fel a terhelési vonalon, védve a mellékelt berendezéseket és a személyi biztonságot.

3. Vezérlés és működtetés: Az alacsony feszültségű elosztódoboz beszerelésével központibb és kényelmesebb lehet a downstream áramkörök vezérlése és működtetése.

4. Monitoring & Metering : A kisfeszültségű elosztódobozba épített műszerek feszültséget, áramerősséget és egyéb működési paramétereket képesek megjeleníteni, a kapcsolódó műszerek pedig energiafogyasztást is mérhetnek.

Fő szerkezet és alapkomponensek

Az elosztódoboz a házból és a belső elektromos alkatrészekből áll.

A ház védi a belső alkatrészeket, és biztosítja a szükséges por- és nedvességvédelmet. Általában fémből (pl. acélból) készül, és más szigetelőanyagokat is használ. A telepítési környezettől függően a házak eltérő behatolásvédelmi (IP) besorolással rendelkeznek.

Az alapvető alkatrészek elektromos funkciókat látnak el:

Kisfeszültségű elosztódobozok osztályozása

A kisfeszültségű elosztódobozok többféleképpen osztályozhatók:

1. Alapfunkció szerint (leggyakoribb)

2. Szerelési módszerrel

• Falra szerelhető: Kompakt, lakó/kereskedelmi épületekhez alkalmas, kis helyet foglal.
• Padlón álló (szabadon álló) : Ipari környezetre tervezve, nagyobb terhelést is elbír, könnyű karbantartás.
• Süllyesztett (süllyesztett) : Falba ágyazva, esztétikus, helytakarékos (általános otthonokban).
• Kültéri típus: Magasabb IP-besorolás (pl. IP54), ellenáll az esőnek, a pornak és a korróziónak.

3. Építési típus szerint

• Fix panel (nyitott típus): Csak elöl védett; feszültség alatt álló részek oldalról/hátulról hozzáférhetők lehetnek. Alacsony védelmi fokozat, ott használatos, ahol minimális a követelmények.
• Zárt (zárt típus): Ez a kisfeszültségű elosztódoboz a beépítési felület kivételével minden oldalról zárt, biztonsági és védelmi teljesítménye viszonylag magas.
• Fióktípus: Ennek az alacsony feszültségű elosztódoboznak a funkcionális egysége egy levehető fiók, amelynek előnye a jó cserélhetőség és a nagy megbízhatóság, és alkalmasabb olyan alkalmakra, ahol magas a folytonossági követelmény.
• Moduláris típus: Az ilyen típusú elosztódobozok belső szerkezete szabványos modularizációt alkalmaz, amely rugalmasan csökkentheti és bővítheti a funkciókat.

4. Hierarchia szerint az energiarendszerben

• Elsődleges elosztó berendezés: Az ilyen típusú kisfeszültségű elosztódobozok közvetlenül csatlakoztathatók a transzformátorokhoz, és elosztják a tápfeszültséget a különböző alsóbb helyekre; A transzformátorok névleges értékének és kapacitásának is viszonylag magasnak kell lennie.
• Másodlagos elosztó berendezés: Elosztja az áramot a felfelé irányuló terhelésről a helyi terhelésekre, védelmet, felügyeletet és vezérlést biztosítva.
• Végső elosztó berendezés: Távol az áramforrástól; kis kapacitású, decentralizált egységek, amelyek közvetlenül szolgálják ki a végfelhasználókat.

Hogyan válasszunk megfelelő kisfeszültségű elosztódobozt?

A megfelelő elosztódoboz kiválasztása javíthatja a gazdaságosságot és a biztonságot.

1. Először is tisztázni kell az alkalmazási követelményeket és a terhelési követelményeket

• Terhelési jellemzők: Másodszor, tisztázni kell az összes készülék teljesítményét, feszültségét (220V/380V) és áramát. Különös figyelmet kell fordítani a motor bekapcsolási áramára (5-7× névleges áram).
• Jövőbeli bővítés: tartalékoljon 10-20% tartalékkapacitást és áramköröket a jövőbeni bővítésekhez.

2. Egyezze meg a kulcsparamétereket

• Névleges feszültség: meg kell egyeznie a rendszer feszültségével (pl. 380V/220V).
• Névleges áram: a főgyűjtősínnek és a bejövő megszakító névleges értékének ≥ az összes terhelés teljes üzemi áramának kell lennie.
• Rövidzárlati megszakító képesség (Icu): a legfontosabb biztonsági paraméter. nagyobbnak kell lennie, mint a várható rövidzárlati áram a telepítési helyen; ellenkező esetben a készülék megsemmisülhet vagy tüzet okozhat.

3. Határozza meg a szükséges IP-besorolást

• Válassza ki a megfelelő IP-kódot a páratartalom, por, korrozív gázok stb. alapján. Például IP30 száraz beltéri környezethez; IP54 vagy magasabb, kültéri vagy poros/nedves helyekre.

4. Vegye figyelembe az anyagokat és a kivitelezést

• Tokozás: az acél vastagságának elegendőnek kell lennie (pl. a fő keret ≥2,0 mm) a mechanikai szilárdsághoz.
• Vezetők: használjon kiváló minőségű T2 rezet a főgyűjtősínekhez; kerülje az alumíniumot vagy a rossz minőségű rezet.
• Márka és minőség: A jó hírű gyártók és márkák kiválasztása biztosíthatja a minőséget és csökkentheti az értékesítés utáni karbantartási költségeket. Ellenőrizni kell, hogy a termék rendelkezik-e érvényes CCC tanúsítvánnyal és típusvizsgálati jelentésekkel.

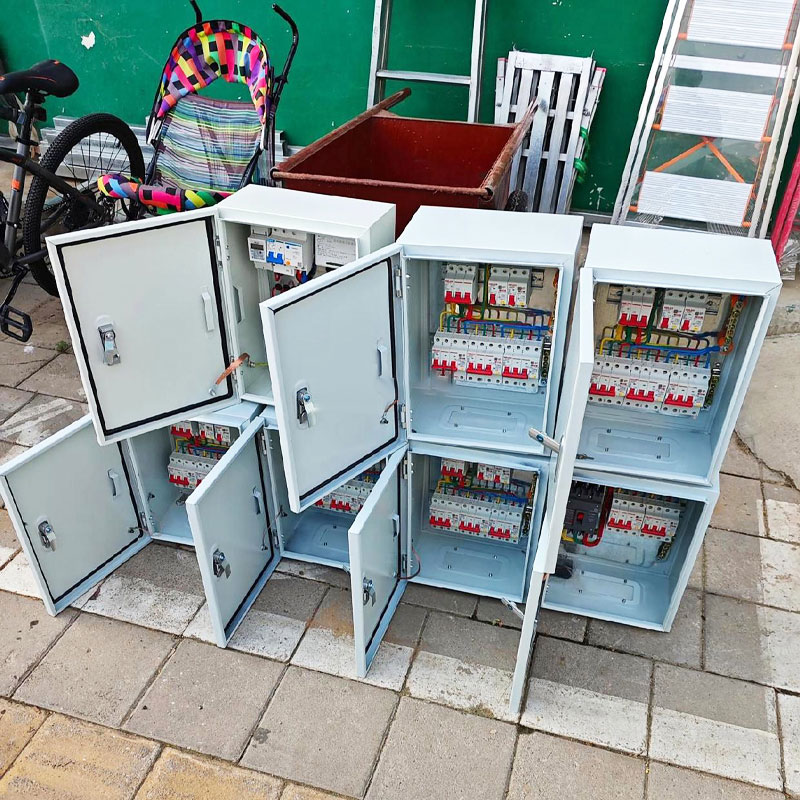

A mi gyárunk

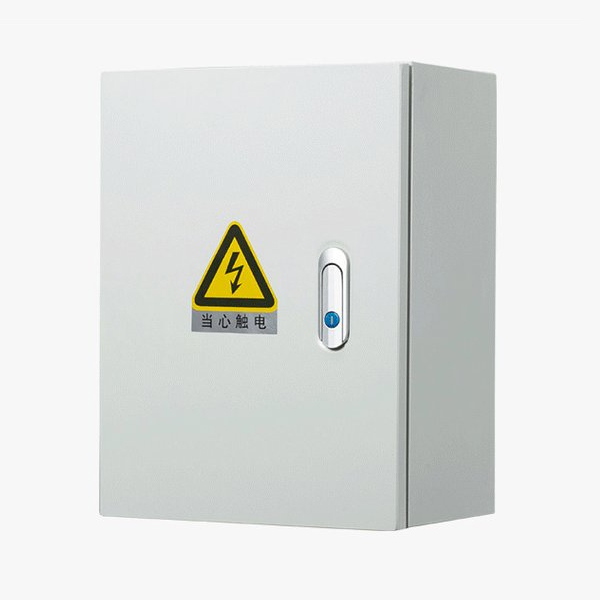

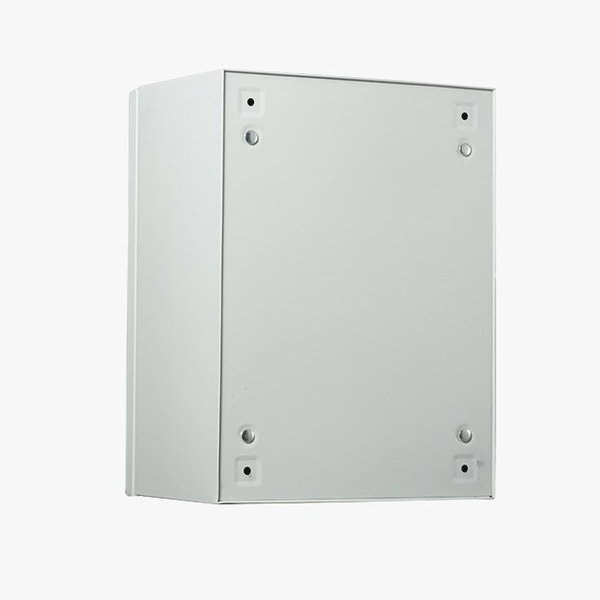

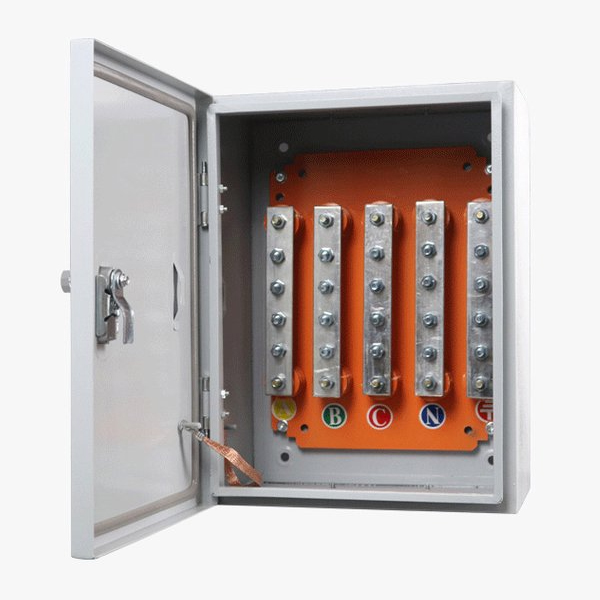

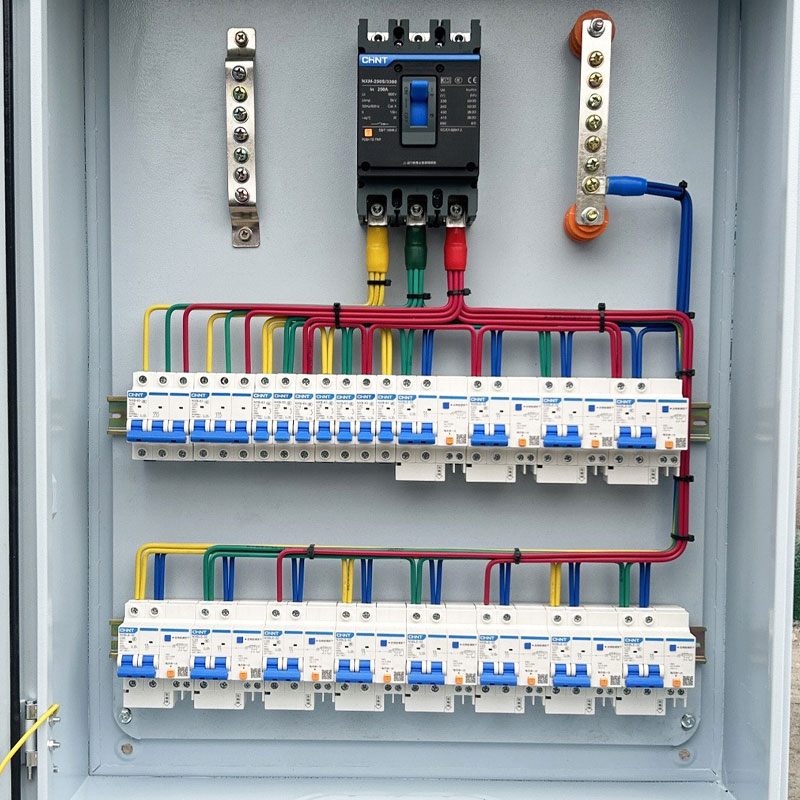

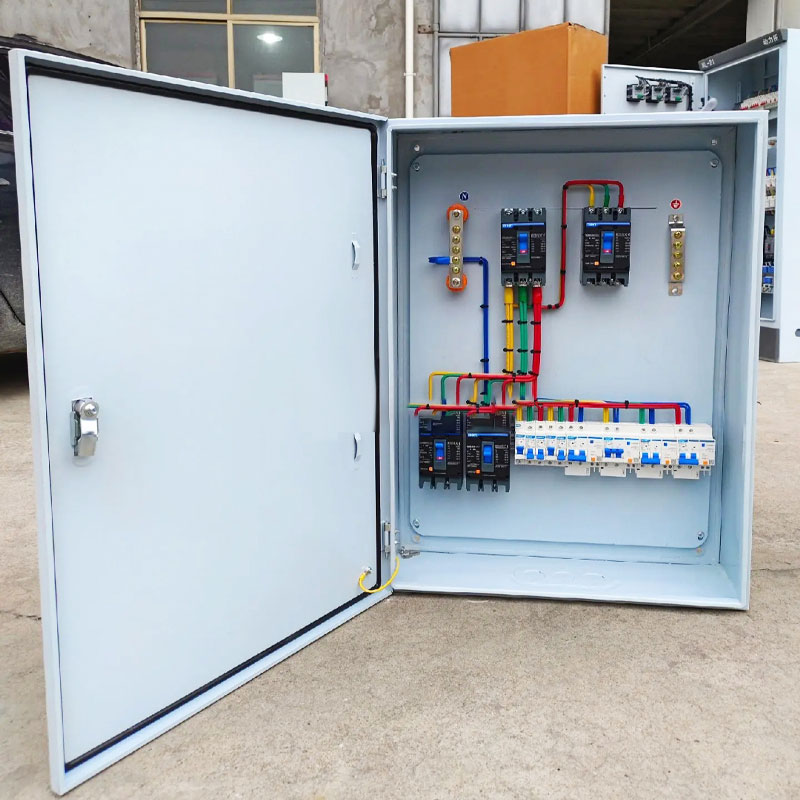

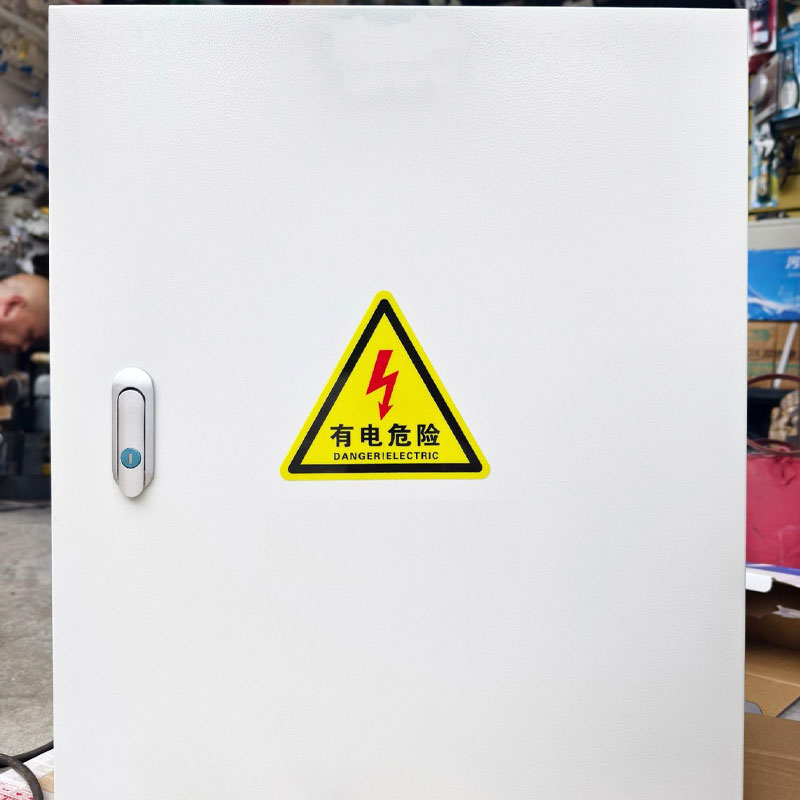

A termékek mutatják:
