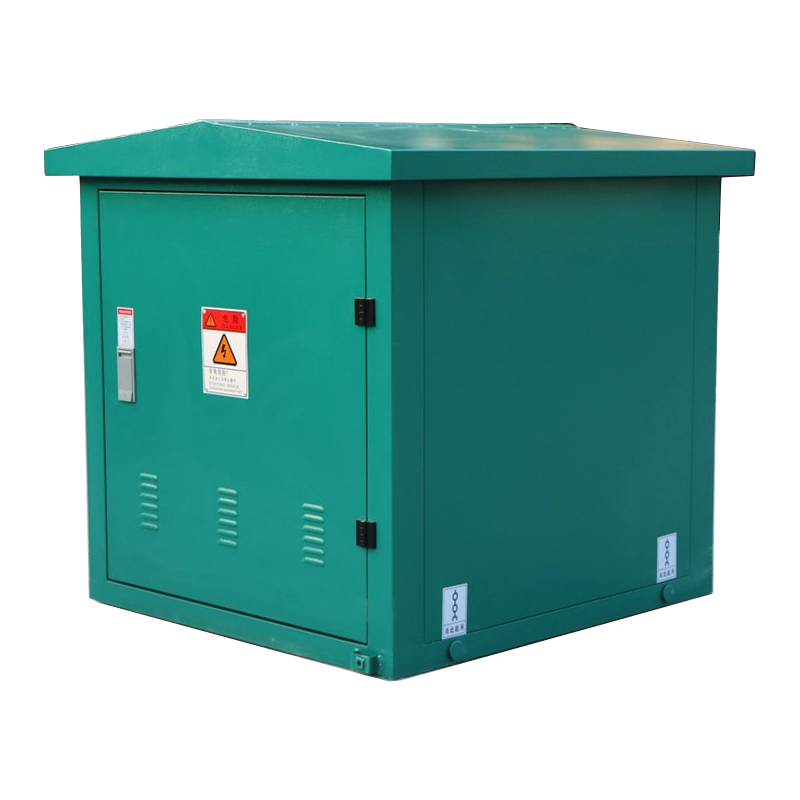

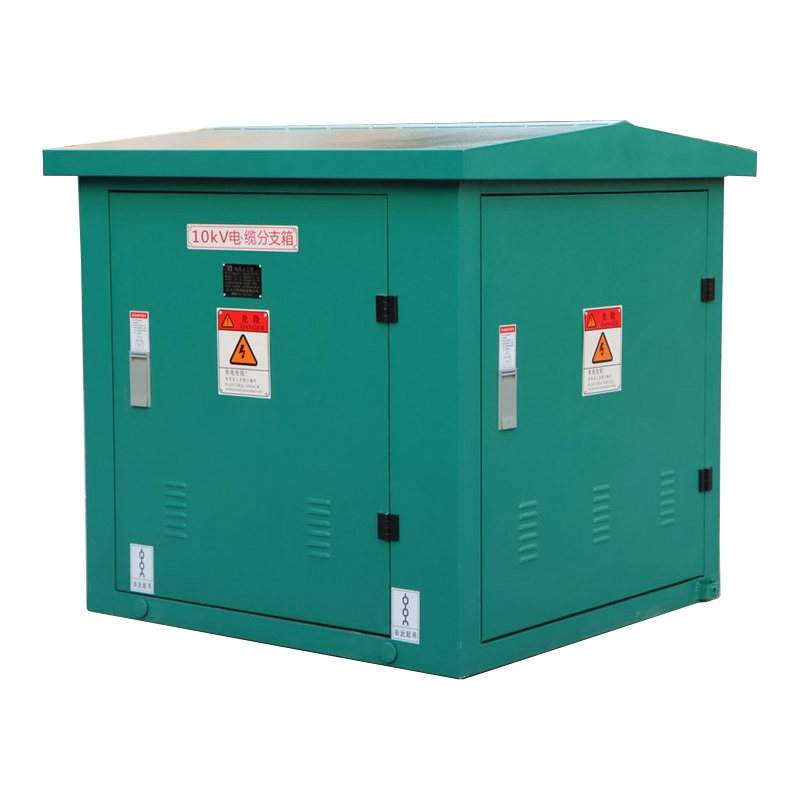

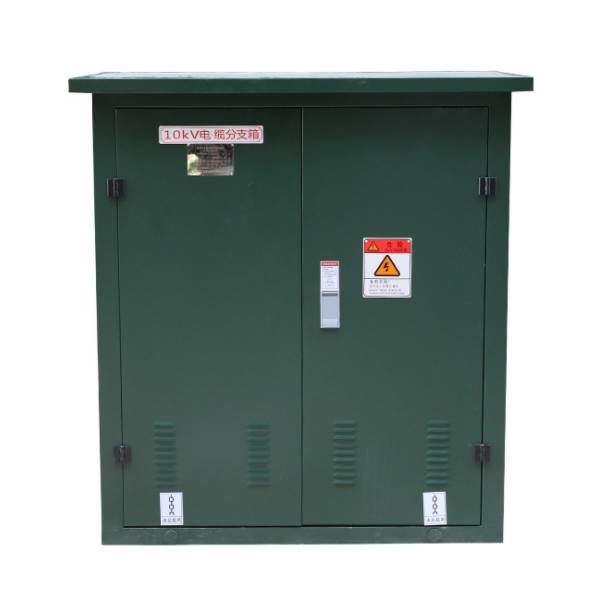

22KV vezetékdoboz csatlakozókábel elosztó panel

A Cotenele által gyártott 22KV Wiring Box csatlakozókábel elosztó panel egy rendkívül megbízható, teljesen szigetelt, teljesen tömített kültéri elosztó berendezés, amely a nagy területhasználat és a hagyományos felsővezetékek alacsony biztonságának problémáit oldja meg, lehetővé téve az elektromos hálózatok „földalatti kábelezését” és „olajmentes átalakítását” az elektromos hálózatokhoz. 24 kV névleges feszültségű és 50 Hz névleges frekvenciájú elosztókészülék. A tápkábelek csomópontjaira vagy elágazási pontjaira van felszerelve, hogy egy bejövő betáplálót több kimenő adagolóhoz osszon, általában gyűrűs hálózatokban vagy radiális elosztórendszerekben.

Szerkezet és komponensek

A Cotenele Box csatlakozókábel elosztó panel házszerkezete kompakt, erős és tartós, és a következő két részből áll:

1. Tokozás

• Anyag: A 22KV vezetékdoboz héjanyaga általában rozsdamentes acélból, hidegen hengerelt acélporbevonatból vagy horganyzott acélból készül, amely kiváló korrózióállósággal és mechanikai ütésállósággal rendelkezik.
• Védelmi besorolás: A 22KV-os csatlakozókábel-elosztó panel burkolatának anyaga általában rozsdamentes acélból, hidegen hengerelt acélporbevonatból vagy horganyzott acélból készül, amely kiváló korrózióállósággal és mechanikai ütésállósággal rendelkezik.
• Védelmi besorolás: A kábelelosztó panel burkolatvédelmi fokozata általában eléri az IP33-as vagy magasabb fokozatot (pl. IP34D) a legújabb szabványok alapján, eső-, por- és korrózióvédelmet biztosít zord kültéri környezetben.
• Szerkezeti kialakítás: Ennek a csatlakozókábel-elosztó panelnek a mechanikai szilárdsága elég nagy, és esőálló horonnyal és tömítő tömítőajtóval, belső kábelbilincsekkel és földelési kapcsokkal van felszerelve.

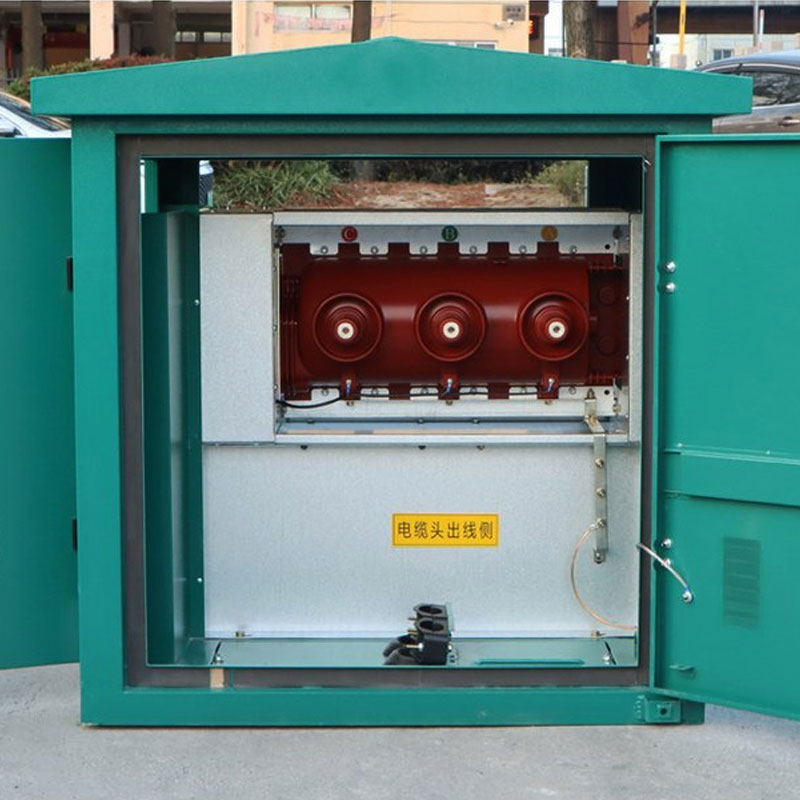

2. Belső rekeszek és alkatrészek

• Gyújtósín-rekesz (magcsatlakozó): 22KV-os csatlakozókábel-elosztó panel  jellemzően vezetéket (kétvégű csatlakozók) vagy szilikongumi előregyártott gyűjtősíneket használnak vezető csatlakozóként. A gyűjtősín szerkezete levegő- vagy szilárd szigetelést alkalmaz, amely tiszta kábelelrendezést biztosít anélkül, hogy nagy fesztávra lenne szükség.
• Kábelcsatlakozók (szétválasztható csatlakozók): A 22KV-os vezetékdoboz alapvető alkotóelemei elsősorban a 630A-es főáramköri csatlakozót tartalmazzák, amely csavarokkal rögzítve a főcsatornát képezi, valamint a 200A-es elágazó csatlakozót, amely feszültség alatti dugaszolással kapcsolódik a felhasználói oldalhoz.
• Földelési rendszer: A 22KV vezetékdoboz csatlakozókábel elosztó panel dobozában van egy fő földelő gyűjtősín. A 22KV vezetékdobozban lévő összes fém alkatrészt és kábelárnyékoló réteget megbízhatóan földelni kell a biztonságos működés érdekében.

Opcionális funkcionális alkatrészek:

• Feszültségjelenlét jelző: Ennek az alkatrésznek a fő funkciója annak kijelzése, hogy a gyűjtősín vagy a kábel feszültség alatt van-e, megakadályozza a véletlen érintkezést, és garantálja a személyzet biztonságát.
• Túlfeszültség-levezető: A villám-levezetőket a bejövő vagy kimenő oldalra kell felszerelni, hogy megakadályozzák a villám túlfeszültség okozta berendezéskárosodást.
• Hibajelző: Ez a jelző a kábelre van felszerelve, hogy gyorsan megtalálja a berendezés hibáinak helyét.

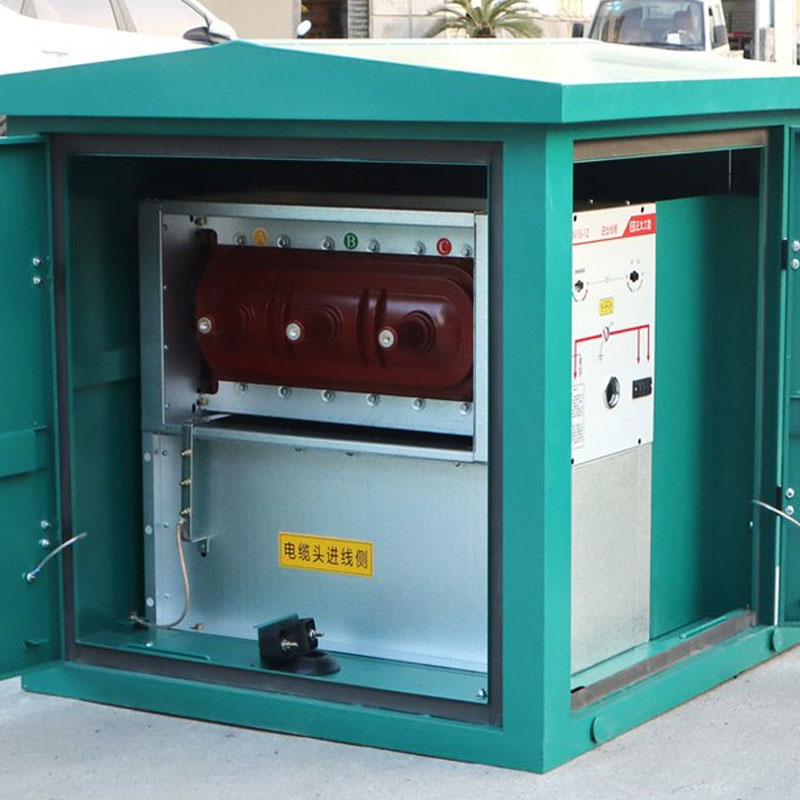

• Terhelésmegszakító kapcsoló egység: A kapcsoló típusú kábelelágazó dobozokban általában SF6 vagy vákuum típusú terhelésleválasztó kapcsolókat használnak a terhelési áram lekapcsolására.

Fő műszaki paraméterek

Gyakran Ismételt Kérdések (GYIK)

1. K: Hogyan érhető el az „élőben csatlakoztatható” 24 kV-os kábelelágazó dobozokban?

V: Ez főként az USA típusú elágazó dobozok 200A-es csatlakozóira vonatkozik. Ezek a csatlakozók belső ívoltó tulajdonságokkal vagy speciális konstrukcióval rendelkeznek, és egy erre a célra szolgáló kezelőszerszámmal terhelés alatt is bedughatók/kihúzhatók, így terhelésmegszakítóként működnek. Megjegyzés: A 630A-es főáramkör csatlakozóit soha nem szabad feszültség alatt csatlakoztatni/kihúzni; csak feszültségmentesítés után szabad a szerszámmal be-/kicsavarni.

2. K: Miért drágák egyes fiókdobozok, míg mások olcsók?

V: Az árkülönbségek elsősorban a belső anyagokból (importált szilikongumi vs. hazai, teljes réz vezetékek vs. mások), a burkolat anyagából (rozsdamentes acél vs. hagyományos festett acél) és a kapcsolóegységek beépítéséből adódnak. Az SF6 kapcsolóval ellátott fiókdoboz lényegesen többe kerül, mint egy alaptípus.

3. K: Hajlamosak a belső csatlakozók meghibásodására a nedvesség behatolása miatt?

V: A kiváló minőségű leágazó dobozok szilikongumi előregyártott csatlakozókat használnak. A szilikongumi kiváló hidrofób tulajdonságokkal és nagy rugalmassággal rendelkezik. Megfelelő felszerelés esetén (tiszta interfész) a kábel tömítése rendkívül hatékony, lehetővé téve a rövid távú víz alá merítést. A nedvességállóság nagyon erős megfelelő telepítés mellett.

4. K: Mi a különbség a kábelelágazó doboz és a kapcsolóállomás (gyűrűs főegység) között?

V: A középfeszültségű kábelelágazó doboznak nincs belső kapcsolója, amely nem tudja megszakítani a rövidzárlati áramot, és csak fizikai csatlakozási pontként szolgál. A gyűrűs főegység (RMU) kapcsolóberendezésekkel (megszakítókkal/terhelés-leválasztó kapcsolókkal) van felszerelve védelmi, vezérlési és adagolási funkciókkal. A kapcsoló típusú kábelelágazó doboz a kettő között helyezkedik el, funkciója hasonló egy kompakt kültéri gyűrűs hálózati egységhez.

5. K: Szükséges alapozás a kábelelágazó doboz felszereléséhez?

V: Igen. Bár maga a készülék földre szerelhető, a megfelelő kábelhajlítási sugár, vízszigetelés, porvédelem és az üzemeltetési kényelem érdekében jellemzően beton lábazatra van szükség (kb. 30-50 cm magas). A doboz a lábazatra van rögzítve, a kábelek alulról mennek be.

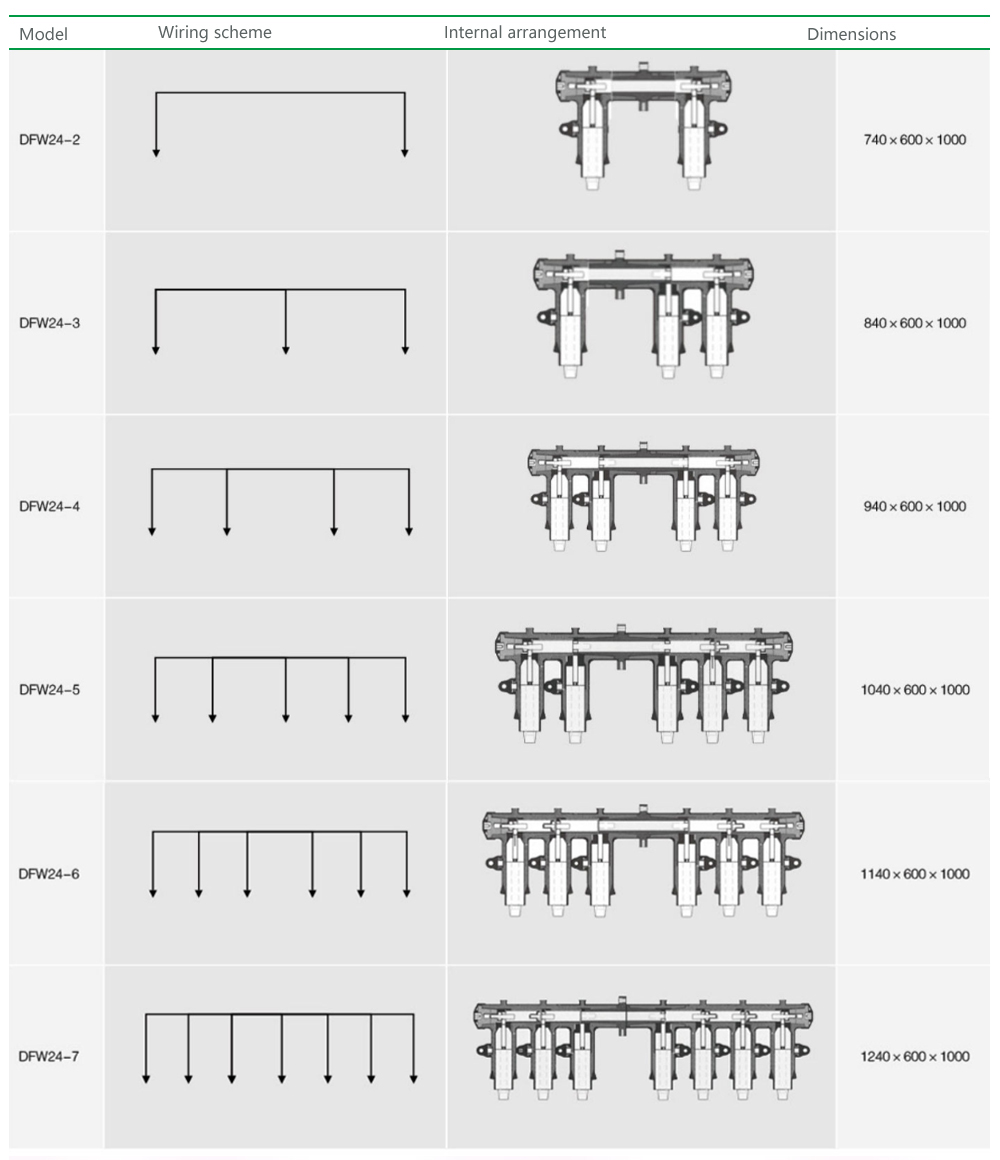

Rendelési szám leírása

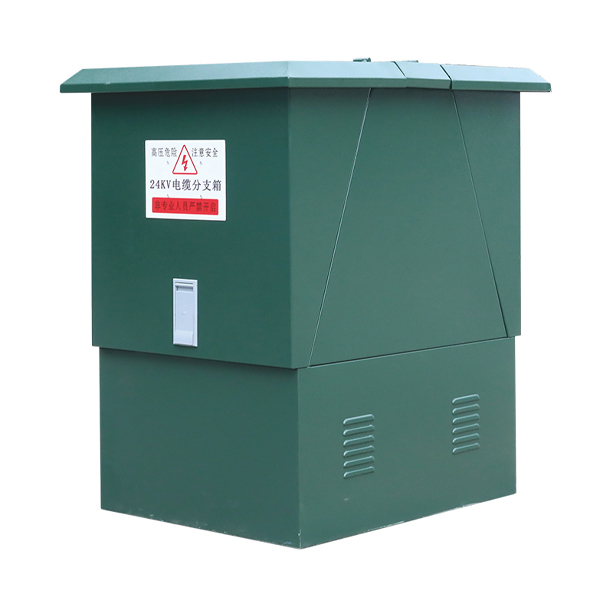

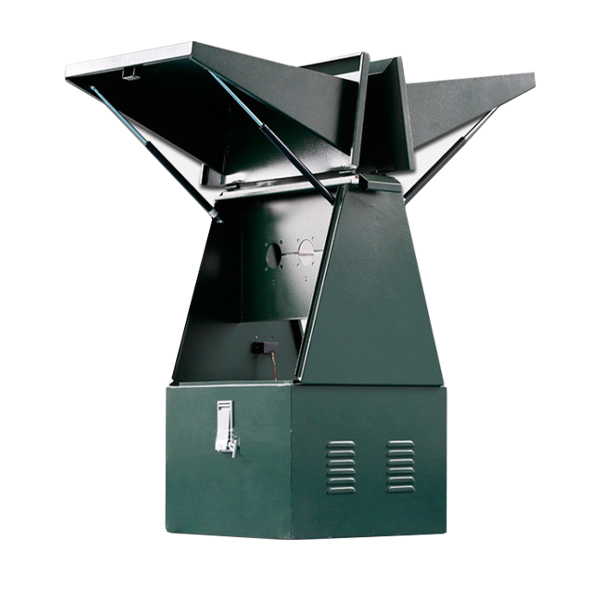

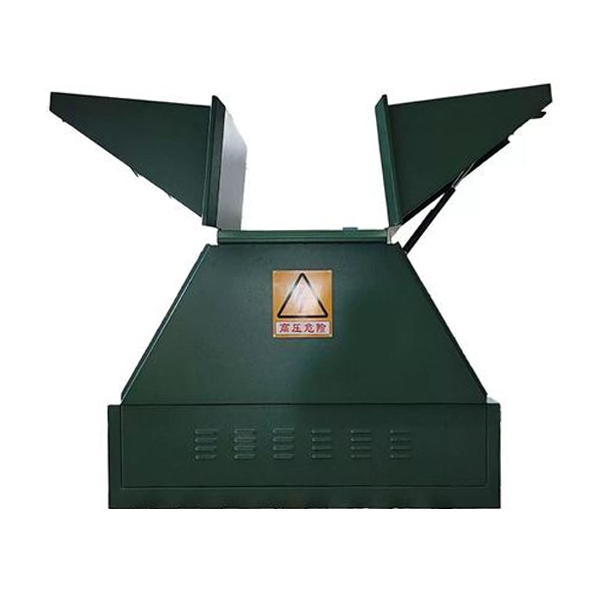

A termékek mutatják:
