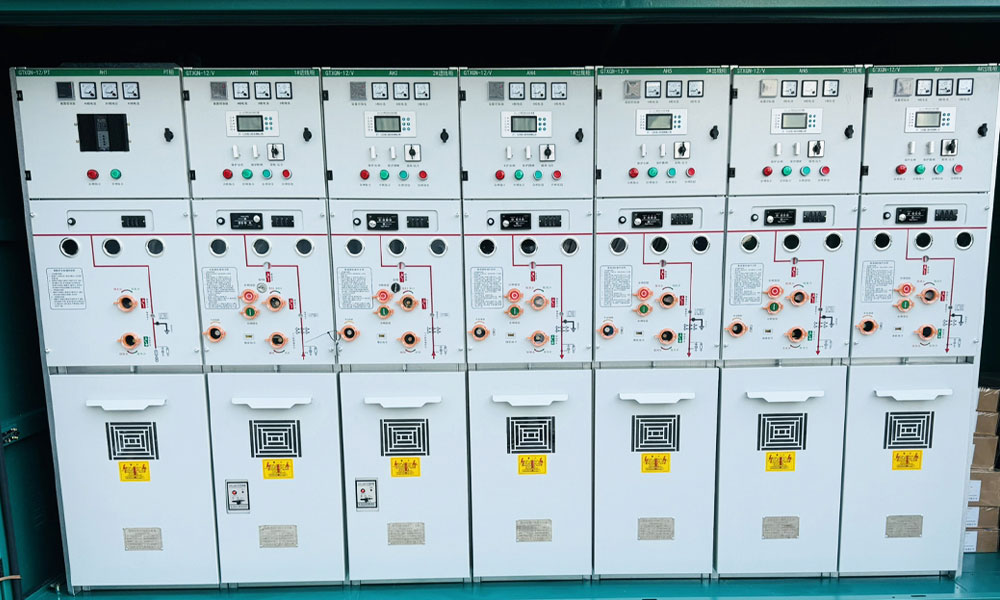

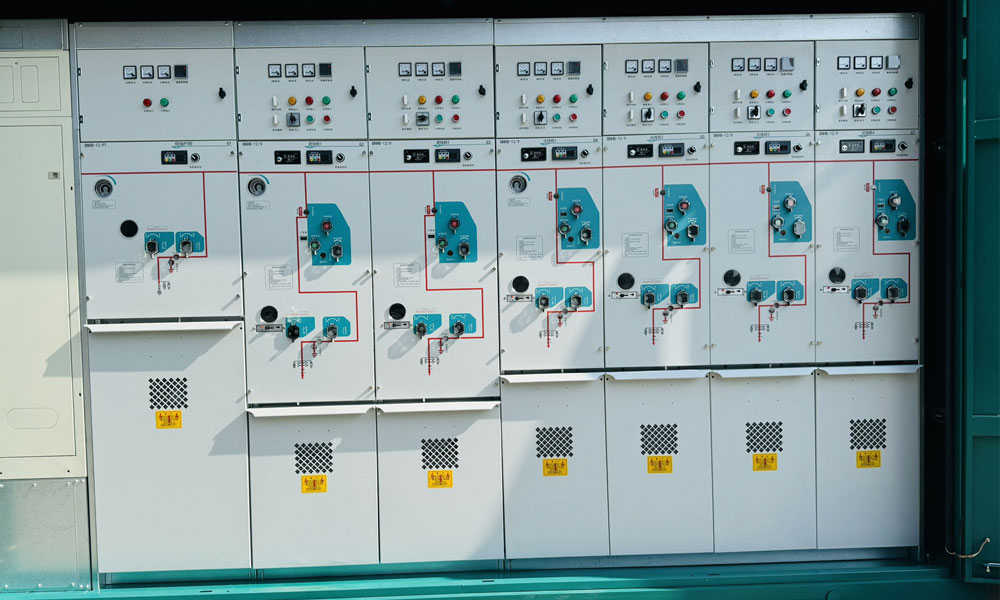

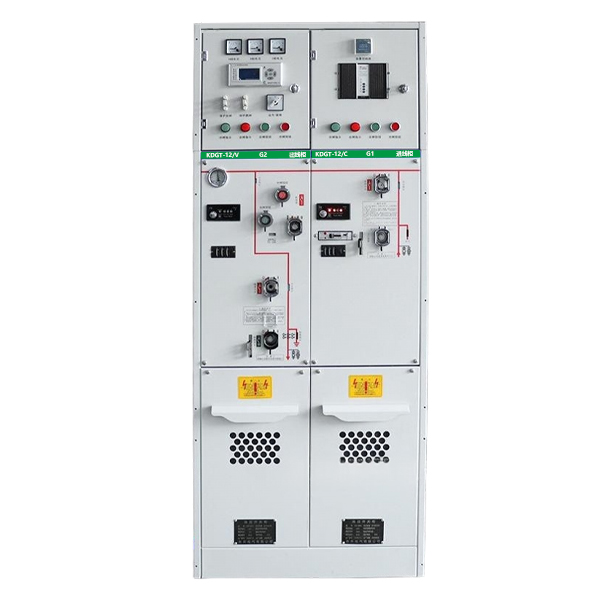

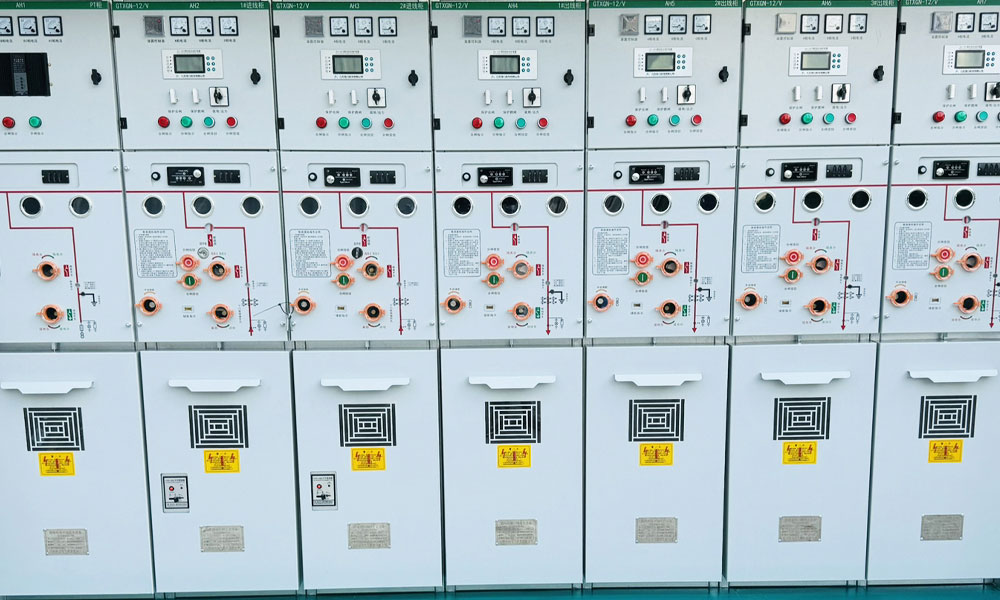

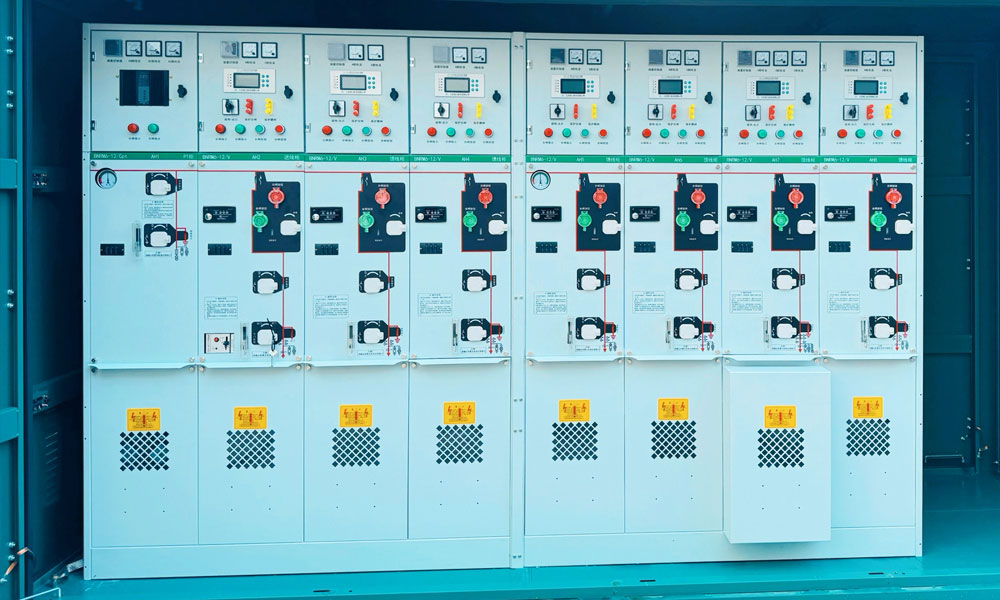

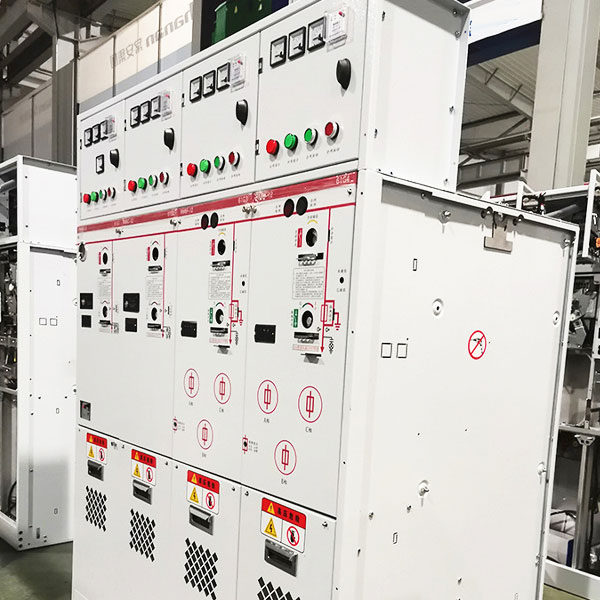

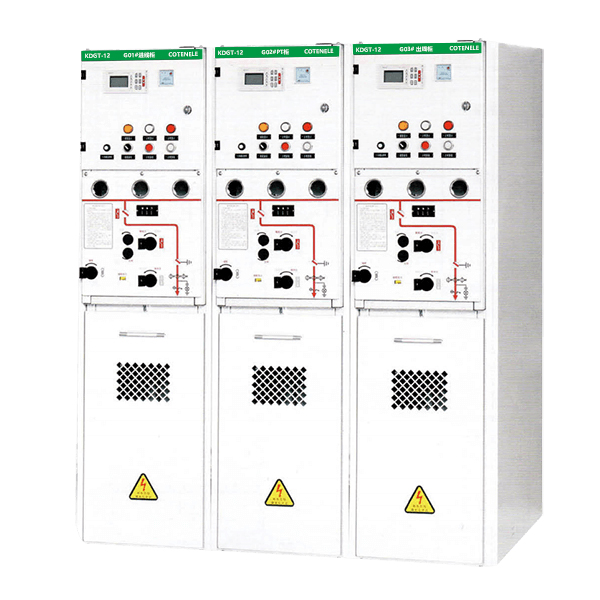

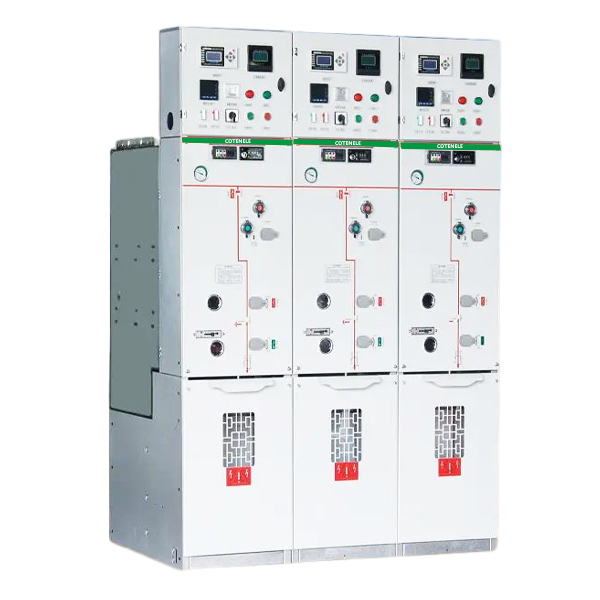

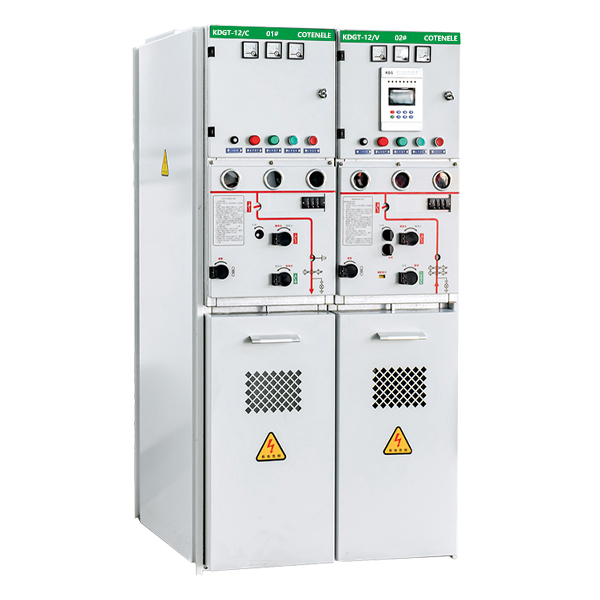

Középfeszültségű tömör szigetelt gyűrűs főegység
A Cotenele évek óta elkötelezett az innováció, valamint az új termékek és technológiák kutatása és fejlesztése mellett, a közepes feszültségű szilárd szigetelt gyűrűs főegység pedig az egyik újonnan kifejlesztett termékünk. A középfeszültségű tömör szigetelt gyűrűs főegység fontos irányt képvisel a középfeszültségű kapcsolóberendezések intelligens és integrált technológiájának fejlődésében. Alapvető előnyei a környezetbarát szigetelőanyagok és a jobb megbízhatóság. Az anyagi és eljárási kihívások folyamatos leküzdése után fokozatosan ideális választássá válik számos kulcsfontosságú alkalmazási forgatókönyvben.
A középfeszültségű szilárd szigetelt gyűrűs főegység a Cotenele egyik fő terméke, a középfeszültségű szilárd szigetelt gyűrűs főegység a középfeszültségű elosztóhálózatokban lévő kábelvonalak szakaszolására, csatolására és terheléselosztására használt elosztóberendezések kulcseleme. A szigetelő közegek fejlődése alapján a középfeszültségű RMU-k légszigeteltről SF₆ gázszigetelt kivitelre fejlődtek. A középfeszültségű szilárd szigetelésű RMU egy teljesen szigetelt, teljesen tömített elosztó berendezés, amelyet SF₆ gázzal töltött középfeszültségű RMU-kból fejlesztettek ki.
A kulcsfontosságú koncepció az, hogy a kapcsolót és a középfeszültségű feszültség alatt álló részeket teljes egészében epoxigyantába vagy hasonló szilárd anyagokba kell burkolni, a hagyományos gázszigetelést szilárd közeggel helyettesítve, így teljes mértékben szigetelt, teljesen tömített, karbantartást nem igénylő elosztási megoldást lehet elérni. Kína „szén-dioxid-csúcs, szén-dioxid-semlegesség” stratégiája és az intelligens elosztóhálózatok iránti növekvő kereslet hatására a középfeszültségű szilárd szigetelésű RMU-k piaca tovább bővül. A globális piac mérete 2032-re várhatóan eléri a 2,4 milliárd USD-t, az összetett éves növekedési rátával (CAGR) pedig körülbelül 6%.
A középfeszültségű szilárd szigetelésű gyűrűs főegység meghatározása:
A középfeszültségű szilárd szigetelésű gyűrűs főegység olyan RMU-nak minősül, amely szilárd szigetelőanyagokat használ elsődleges szigetelőközegként. A középfeszültségű szilárd szigetelésű RMU egy teljesen szigetelt, teljesen tömített moduláris egység, amelyben a vákuummegszakító és vezető csatlakozásai, szakaszoló, földelő kapcsoló, főgyűjtősín, elágazó gyűjtősín és egyéb fő feszültség alatt álló áramköri elemek (egyenként vagy kombinációban) tömör szigetelőanyagba vannak tokozva. A személyzet által megérinthető külső felületek vezető- vagy félvezető árnyékoló réteggel vannak bevonva, és közvetlenül és megbízhatóan földelhetők.
Főbb műszaki paraméterek:
| Tétel | Egység | Érték | ||
| Névleges feszültség | kV | 12, 24 | ||
| Névleges áram | A | 630, 1250 | ||
| Névleges szigetelési szint | 1 perc teljesítmény-frekvencia-ellenállási feszültség | kV | 32 | |
| Villámimpulzus-álló feszültség | kV | 60 | 75 | |
| Névleges frekvencia | Hz | 50 | ||
| Névleges rövidzárlati megszakító áram | kA | 20, 25 | ||
| Névleges rövid idejű ellenállási áram / névleges rövidzárlati időtartam | kA/s | 20, 25 | ||
| Névleges csúcsállósági áram | kA | 50, 63 | ||
| Névleges rövidzárlati áram | kA | 50 | ||
| Védelmi fokozat | Kapcsolóberendezés háza | IP4X | ||
| A szekrény méretei (Sz*Mé*Ma) | mm | 420 (450) * 912 * 1700 | ||
A termék előnyei:
1. Környezetbarát
A szilárd szigetelésű RMU-k teljesen kiküszöbölik az SF₆ gáz használatát. Szilárd anyagokat (epoxigyanta, szilikongumi) használnak szigetelő közegként, amelyek nem bocsátanak ki mérgező anyagokat vagy üvegházhatású gázokat, ami valóban nulla károsanyag-kibocsátást és nulla szennyezést biztosított.
2. Biztonság és megbízhatóság
A szilárd szigetelés nem szivárog. Ez alapvetően kiküszöböli a sérült vagy rosszul tömített SF₆-vel töltött egységek gázszivárgása miatti szigetelési meghibásodások biztonsági kockázatát, jelentősen javítva a biztonságot. A fázisok el vannak választva egymástól, így még egy belső hiba sem okoz fáziszárlatot. Az átfogó mechanikus és elektromos öt-megelőző reteszelés hatékonyan megelőzi a helytelen működést.
3. Erős környezeti alkalmazkodóképesség
A szilárd szigetelésű RMU-kat nem befolyásolják a külső éghajlati viszonyok, és stabilan működnek zord környezetben, mint pl.
Rendkívül hideg környezet, nagy tengerszint feletti magasság, nedves, sós köd, homokvihar és egyéb zord környezetek.
4. Karbantartásmentes és alacsony üzemeltetési költség
Mivel nem áll fenn a gázszivárgás veszélye, nincs szükség az SF₆ rendszeres utántöltésére vagy a gáznyomás ellenőrzésére. Megszűnik a gáznyomás-ellenőrzés szükségessége, ami nagymértékben csökkenti a karbantartást, sőt valóban karbantartásmentes működést is biztosít.
5. Kompakt szerkezet
A szilárd szigetelés dielektromos szilárdsága körülbelül 3-5-szöröse az SF₆ gázénak, ami jelentősen csökkenti a szükséges szigetelési távolságot, ezáltal csökkenti a berendezés térfogatát és lábnyomát, ez megfelel a miniatürizálási követelményeknek.
6. Intelligencia-kompatibilitás
A szilárd szigetelésű RMU-k egyszerűen integrálhatók az intelligens elosztóterminálokhoz. Intelligens mérő- és vezérlőegységek (az IEC 61850 szabványnak megfelelő) és 5G/száloptikai kommunikációs modulok hozzáadásával valós idejű paraméterek, például kapcsolóállapot, terhelési áram és belső hőmérséklet/páratartalom tölthetők fel.
A középfeszültségű szilárd szigetelésű gyűrűs főegység fő összetevői és felépítése:
| Kategória | Alkatrészek | Leírás |
| Elsődleges áramköri alkatrészek | Vákuummegszakító | Kinyitja és zárja az áramkört (magkapcsoló funkció). Vákuumot használ az ívoltó közeget. |
| Háromállású kapcsoló (szakaszoló/földelő kapcsoló) | Elszigeteli az áramkört és földelést biztosít. Egyes termékek vákuumszigetelést használnak; mások légszigetelt kivitelt használnak, látható törésekkel. | |
| Fő gyűjtősín/elágazó gyűjtősín | Elektromos összeköttetést biztosít az egységek között. A külső szigetelés szilikongumit használ, vákuumöntéssel gyártva. | |
| Bejövő/kimenő perselyek | Csatlakoztassa az egységet a külső kábelrendszerhez. A kialakítás összhangban van az SF₆-gázzal töltött RMU-kkal a kompatibilitás érdekében. | |
| Működési mechanizmusok | A megszakító működési mechanizmusa | Nyitási/zárási erőt biztosít a vákuumkapcsoló számára, jellemzően rugós mechanizmus. |
| A szakaszoló működési mechanizmusa | Működteti a háromállású kapcsolót A megszakító mechanizmussal való reteszelés kritikus a biztonság szempontjából. | |
| Segédelemek | Műszertranszformátorok (CT/PT) | Áram/feszültség méréshez és védelmi jel mintavételhez. |
| Vezérlő (DTU/intelligens egység) | Lehetővé teszi az elosztás automatizálását, támogatja a távoli kommunikációt, a hibaészlelést és a helymeghatározást. | |
| Túlfeszültség-levezető | Túlfeszültség elleni védelem. |
Alapkomponensek
| Rekesz | Leírás |
| Műszerrekesz (másodlagos rekesz) | A felső részben található; másodlagos berendezéseket, például mikroszámítógép-védelmi eszközöket, intelligens vezérlőket és kommunikációs modulokat tartalmaz az elosztás automatizálásához és a távfelügyelethez. |
| Mechanizmus rekesz (működtető mechanizmus rekesz) | A műszerrekesz alatt vagy az elsődleges rész oldalán található; dedikált rugós működtető mechanizmusokat tartalmaz a megszakító nyitásához/zárásához. |
| Elsődleges alkatrész rekesz (főáramkör rekesz) | Az egység magja. A kulcsfontosságú alkatrészek, mint például a kapcsoló, a megszakító és a csatlakozó vezetékek teljesen epoxigyantába vannak burkolva az APG (automatikus nyomású gélesedés) eljárással, teljes szigetelést és tömítést biztosítva. |
| Kábelrekesz (bejövő/kimenő rekesz) | Alsó részen található; bejövő és kimenő kábelcsatlakozásokhoz használatos. Bőven van fenntartva a kábelvégződéshez és -szereléshez. |
Szerkezeti elrendezés
Gázszigetelt gyűrűs főegység vs szilárd szigetelésű gyűrűs főegység:
| Funkció | Szilárd szigetelt kapcsolóberendezés | Gázszigetelt kapcsolóberendezés (SF₆) |
| Szigetelő közeg | Szilárd anyag (pl. epoxigyanta) | Gáz (pl. SF₆, száraz levegő) |
| Környezetbarátság | Nulla üvegházhatás, rendkívül környezetbarát | Az SF₆ GWP-je 25 000-szerese a CO₂-énak, szivárgási kockázattal |
| Alacsony hőmérsékletű teljesítmény | Kiváló, nem befolyásolja az alacsony hőmérséklet | Gyenge, alacsony hőmérsékleten a gáz cseppfolyósodhat |
| Fenntartási költség | Karbantartásmentes, minimális élettartamú karbantartás | Rendszeres szivárgás-ellenőrzést és gázutántöltést igényel, némi karbantartás szükséges |
| Méret | Kompakt | Kompakt |
| Költség | Viszonylag magasabb | Viszonylag alacsonyabb |
Fő funkciós egységek a környezetbarát gyűrűs főegységhez
| Egységkód | Funkció | Leírás |
| V-egység | Megszakító egység | Vákuumos megszakítót használ; rövidzárlat és túlterhelés elleni védelmet biztosít. Kritikus terhelésekhez (pl. kórházak, adatközpontok) alkalmas. |
| C-egység | Terheléskapcsoló egység | Terheléskapcsolót használ; képes normál terhelési áramot kapcsolni, de rövidzárlati áramot nem. |
| F-egység | Kapcsoló-biztosíték kombinációs egység | Terhelési kapcsolót + biztosítékot használ.A biztosíték gyorsan megszünteti a rövidzárlati áramokat.Alkalmas transzformátor védelmére. |
| M-egység | Adagoló egység | Házak energiamérő készülékei (PT/CT) a fogyasztás figyelésére és a távmérők leolvasására. |
| PT-egység | Feszültségváltó egység | Feszültségjeleket biztosít a méréshez és a védelemhez. |
| Csatlakozó egység | Buszkötő egység | Két gyűrűs áramkört köt össze a kettős tápellátás érdekében, javítva az ellátás megbízhatóságát. |

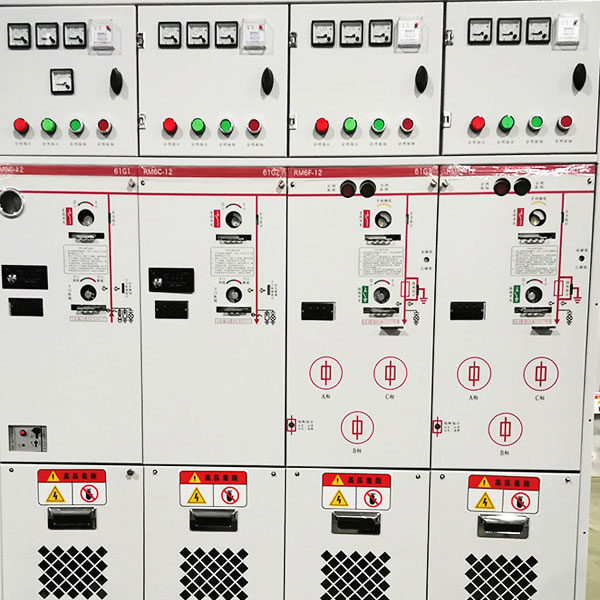

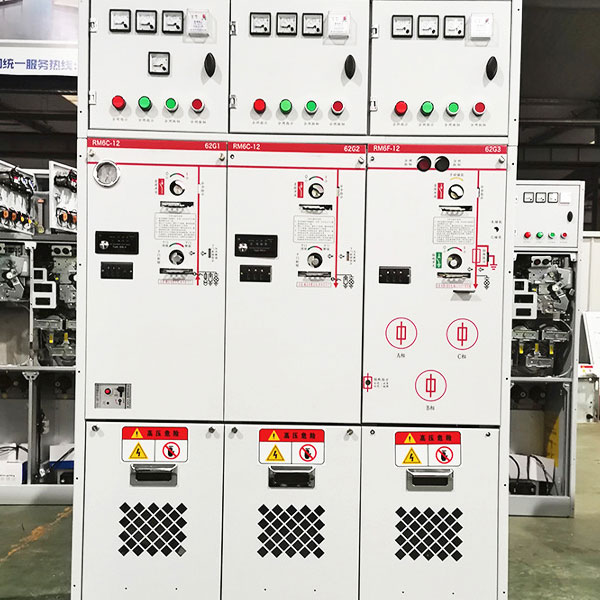

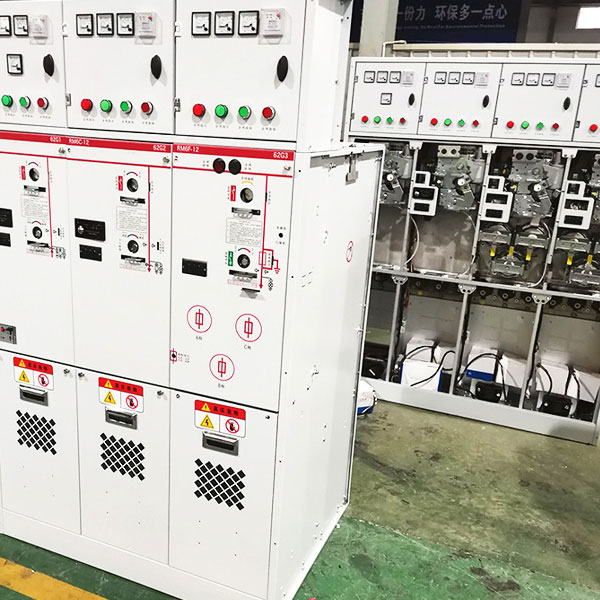

Műhelyünk
