Kiváló minőségű gyűrűs főegység-gyártó a megbízható áramelosztásért
- View as

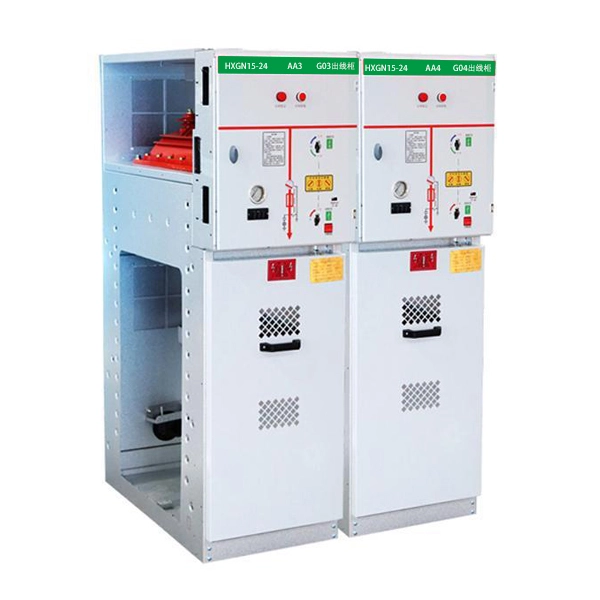

22KV középfeszültségű gyűrűs főegység RMU panel
A Cotenele a középfeszültségű gyűrűs főegységek és kapcsolóberendezések nagy gyártója és szállítója Kínában, ezekben a középfeszültségű kapcsolóberendezésekben az összes belső alkatrészt szintén saját magunk gyártjuk. Az XGN15-24 sorozatú 22KV-os középfeszültségű gyűrűs főegység RMU Panel egy doboz típusú, rögzített fém zárt gyűrűs hálózati kapcsolóberendezés, amelyet széles körben használnak 20 kV-os feszültségszintű elosztórendszerekben. A gyűrűs főegységek olyan jellemzőkkel rendelkeznek, mint a kompakt felépítés, a moduláris felépítés és a jó üzembiztonság, és széles körben alkalmazzák számos ipari és polgári áramelosztási projektben.

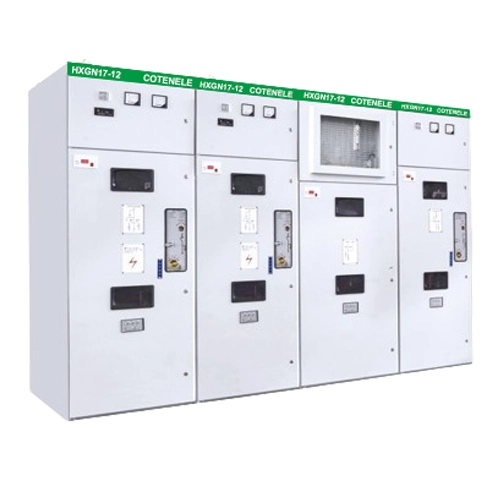

11KV középfeszültségű RMU elektromos panelek
A Cotenele középfeszültségű kapcsolóberendezések és belső magkomponenseik gyártója, termékeink közé tartoznak a középfeszültségű panelek, a gyűrűs főegységek, a vákuum-megszakítók, a terhelésmegszakítók és a működési mechanizmusok. A HXGN17-12 sorozatú 11KV-os középfeszültségű RMU elektromos panelek széles körben használt és technológiailag kiforrott, beltéri, 10 kV-os, fix, gyűrűs, fém kapcsolószekrényes hálózati dobozok. Főleg háromfázisú, 50 Hz-es váltakozó áramú, 12 kV névleges feszültségű elosztórendszerekben használják, amelyek felelősek az elektromos energia vételéért, elosztásáért, vezérléséért és védelméért, és széles körben használják a gyűrűs hálózati tápellátásban és a terminál tápellátásában.

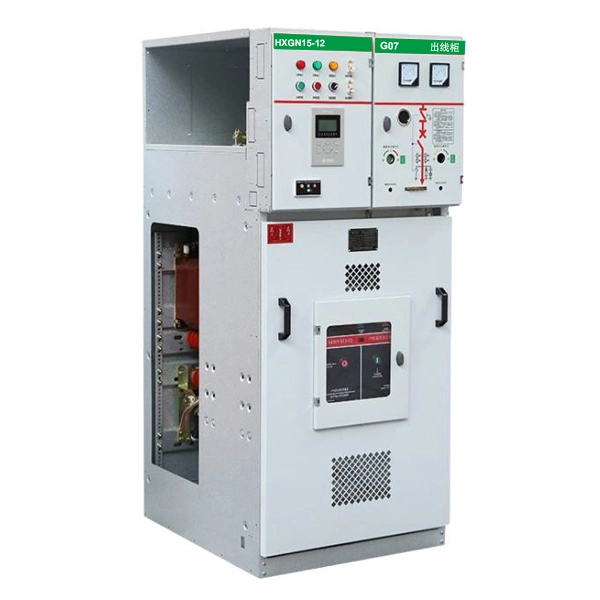

11KV középfeszültségű gyűrűs főegység MV panelek
A 11KV-os középfeszültségű gyűrűs főegység MV panelei egy kompakt elosztó kapcsolóberendezés, amelyet főként beltéri vagy kültéri alállomásokba telepítenek, általában transzformátorok vezérlésére. A Cotenele a China State Grid és a Southern Power Grid egyik fő beszállítója. Az általunk gyártott gyűrűs főegységek elsősorban környezetbarát gyűrűs főegységeket és gázszigetelt gyűrűs főegységeket tartalmaznak. A HXGN15-12 egy gázszigetelt RMU, ez a moduláris gyűrűs főegység egyszerű szerkezettel, rugalmas működéssel, megbízható reteszeléssel, egyszerű telepítéssel és ingyenes kombinációval rendelkezik. Alkalmas olyan alkalmakra, mint például repülőterek és vasutak, ahol az energiaelosztás magas automatizálását igénylik.
22KV MV gázszigetelt Gis kapcsolóberendezés
A Cotenele nemcsak 12 kV feszültségszintű kapcsolóberendezéseket gyárt, hanem 3,6 kV és 40,5 kV közötti feszültségszintű középfeszültségű kapcsolóberendezéseket is, beleértve a 24 kV-os gázszigetelt gyűrűs főegységet. teljesen zárt kapcsolóberendezés, Ez a kialakítás az RMU-t immunissá teszi a környezeti szennyeződésekkel, páratartalommal és porral szemben, nagy megbízhatóságot és biztonságot garantálva.

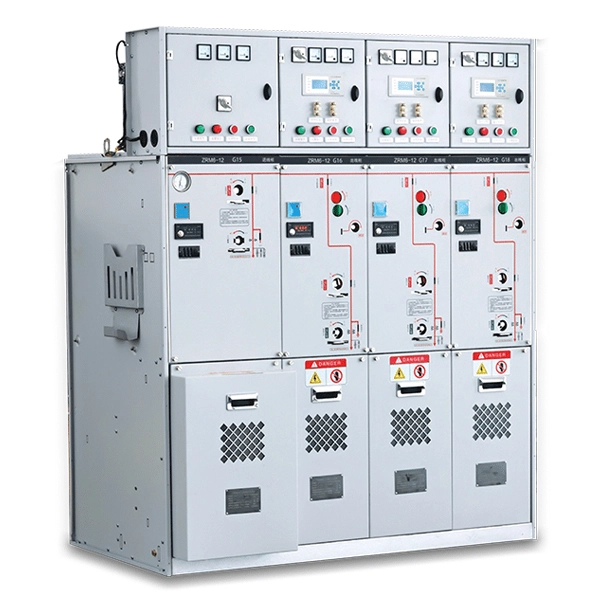

11KV középfeszültségű gázszigetelt kapcsolóberendezés
A Cotenele az energiaelosztó berendezések egyik fő gyártója Kínában, termékeink közé tartoznak a kis- és középfeszültségű kapcsolóberendezések, a gyűrűs főegységek és azok belső magkomponensei. A 11KV-os középfeszültségű gázszigetelésű kapcsolóberendezés kompakt szerkezetű, erős és tartós, valamint biztonságos és stabil teljesítményű. Széles körben használják városi áramelosztásban, kereskedelmi épületekben, szél- és naperőművekben, valamint korlátozott méretű ipari területeken.
Mi az a gyűrűs főegység?
A Ring Main Unit (RMU) az elosztó hálózatokban használt középfeszültségű kapcsolóberendezések készlete. Fém vagy nem fém házba integrálja a kulcsfontosságú alkatrészeket, például a terheléskapcsolókat és a biztosítékokat.
Nevét a gyűrűs típusú elosztó hálózatokban való gyakori alkalmazásáról kapta, amelyek magas tápellátási megbízhatóságot biztosítanak. Egy ilyen gyűrűs konfigurációban az elosztóvezetékek zárt hurkot alkotnak, lehetővé téve az áramellátást mindkét irányból.
Ha a vezeték egyik szakaszán hiba lép fel, a hibás szakasz gyorsan leválasztható, és a másik oldalról vissza lehet állítani az áramellátást, minimalizálva a kimaradási tartományt.
RMU szigetelési típusok
- SF₆ gázszigetelt típus (kiváló teljesítmény, de nagy üvegházhatású, még mindig széles körben használják)
- Szilárd szigetelt típus (környezetbarát és biztonságos, fokozatosan felváltja az SF₆-t)
- Légszigetelt típus (alacsonyabb költség, de nagyobb méret)
- Környezetbarát gázszigetelt típus (jövőbeni fejlesztési trend)
Az RMU-kat széles körben használják városi elosztóhálózatokban, kereskedelmi épületekben, ipari és bányászati vállalkozásokban, infrastrukturális projektekben és megújuló energiarendszerekben.
Belső alapelemek
- Terhelés-megszakító kapcsoló (terhelési áram létrehozásához és megszakításához)
- Biztosíték (a hibaáram megszakítására)
- Földelő kapcsoló (a karbantartás biztonsága érdekében)
Miért hívják gyűrűs hálózatnak?
A hagyományos áramelosztó rendszerekben a villamos energia sugárirányú felépítésben történik egyetlen alállomásról. Ha hiba lép fel, a továbbfelhasználók kimaradásokat tapasztalnak.
A gyűrűs hálózat több RMU-szekrényt köt össze egy zárt hurkú áramkörbe. Normál működés mellett a rendszer nyitott hurkú állapotban működik, lehetővé téve az áramellátást mindkét irányból anélkül, hogy rövidzárlat keletkezne.
Hiba esetén a hibás szakaszt leválasztják, és az általában nyitott pontot bezárják, hogy az ellenkező irányból visszaállítsák az áramellátást, javítva a megbízhatóságot és a rugalmasságot.
Felépítés és kulcselemek
Terhelés-megszakító kapcsoló (C-egység)
Biztonságosan képes létrehozni és megszakítani a normál terhelési áramot, de nem szakítja meg a rövidzárlati áramokat.
Biztosíték (F-egység)
Terhelés-megszakító kapcsolóval kombinálva a transzformátor védelmére. Hiba esetén a biztosíték működésbe lép és kioldja a kapcsolót.
Áramköri megszakító (V-egység)
Vákuumos megszakítókat használ a hibaáramok megszakításához. Általában bejövő áramkörökhöz és kritikus terhelésekhez használják.
Teljesen szigetelt és zárt kivitel
A modern RMU-k SF₆ gázt vagy környezetbarát gázokat használnak zárt tartályszerkezetben. Ez biztosítja a kompakt kialakítást, a nagy megbízhatóságot, valamint a porral, nedvességgel és szennyeződésekkel szembeni ellenállást.
Fő alkalmazási területek
- Lakóépületek
- Kereskedelmi épületek
- Városi elosztó hálózatok
- Ipari parkok és gyárak
A gyűrű főegységeinek osztályozása
Szigetelő közeg szerint
- SF₆ gázszigetelt típus
- Szilárd szigetelt típus
- Légszigetelt típus
- Környezetbarát gázszigetelt típus
| Írja be | Szigetelő közeg | Főbb jellemzők | Környezetvédelmi megjegyzés |
| SF₆-szigetelt RMU | Kén-hexafluorid (SF₆) | Kompakt, teljesen zárt, nem befolyásolja a környezeti feltételek, hosszú karbantartási intervallumok. | Az SF₆ magas globális felmelegedési potenciállal rendelkezik; a közművek áttérnek az alternatívákra. |
| Környezetbarát gázszigetelt RMU | Természetes vagy alacsony GWP-s gázok (száraz levegő, nitrogén, fluor-nitril/fluorketon keverékek) | Ugyanolyan kompakt lábnyom, mint az SF₆ egységeknél, jelentősen csökkenti a környezetterhelést | Gyakran „zöldgáznak” vagy „környezetbarát” RMU-nak nevezik. |
| Légszigetelt RMU (AIR) | Környezeti levegő | Nagyobb helyigény, alacsonyabb előzetes költség, egyszerű vizuális ellenőrzés. | Általában beltérben használják, ahol a hely nem kritikus. |
| Szilárd szigetelésű RMU | Szilárd dielektromos anyagok (pl. epoxigyanta) | Nincs üvegházhatású gáz, teljesen lezárt a nedvesség és a szennyezés ellen, kompakt, minimális karbantartás. | Gyakran a környezetbarát kategóriába sorolják. |
Funkcionális egység szerint
- C-egység: Terhelés-megszakító kapcsoló egység
- F-egység: Kapcsoló-biztosíték kombinációs egység
- V-egység: Vákuumos megszakító egység
- G-egység: Szekcionáló vagy leválasztó egység
| Egység típusa | Alapkomponensek | Funkció |
| C-egység | Áramköri megszakító | Normál terhelési áramokat és rövidzárlati áramokat egyaránt létrehoz, hordoz és megszakít. Feeder védelmére használják, ahol gyakori hibamegszakításra van szükség. |
| F-egység | Terhelés-megszakító kapcsoló + biztosíték kombináció | A terhelésmegszakító kapcsoló kezeli a normál terhelési áramokat; a biztosíték rövidzárlat elleni védelmet biztosít. Általánosan használt transzformátor adagoló egységekhez. |
| V-egység | Vákuum áramkör megszakító | Hasonló a C-hez, de kifejezetten vákuummegszakítókat használ. Gyors és megbízható hibaelhárítást igénylő alkalmazásokhoz alkalmas. |
| G-Unit | Leválasztó (lsolátor) | Látható leválasztást és földelést biztosít, de nem tudja megszakítani a terhelési áramot vagy a hibaáramot. Bejövő/kimenő szigetelési pontként vagy szekcionálásra használható. |
| SL/S-egység | Terhelés-megszakító kapcsoló (önálló) | Normál terhelési áramot hoz létre és megszakít, de biztosítékot nem tartalmaz. Be- és kigyűrűző egységekhez használják hurokban. |
RMU vs fémburkolatú kapcsolóberendezés
A fémburkolatú kapcsolóberendezések teljesen elkülönített rekeszeket használnak a gyűjtősínhez, a megszakítóhoz és a kábelszakaszokhoz, így biztosítva a nagy biztonságot és a szigetelési pontok láthatóságát.
Az RMU-k ezzel szemben kompakt, teljesen zárt rendszerek, amelyeket megbízhatóságot, kis helyigényt és minimális karbantartást igénylő elosztó hálózatokhoz terveztek.
| Funkció | Ring fő egység (RMU) | Fémborítású kapcsolóberendezések (pl. KYN) |
| Lábnyom | Kompakt; szélesség általában 300-600 mm | Nagyobb; szélesség általában 800-1000 mm |
| Szigetelés | Többnyire gázszigetelt (SF₆ vagy alternatívák) zárt tartályokban | Többnyire légszigetelt, látható gyűjtősínekkel |
| Elsődleges kapcsolók | Terhelés-megszakító kapcsoló + biztosítékok (elsősorban) | Vákuumos megszakítók (elsősorban) |
| Költség | Alacsonyabb, az egyszerűség és a kompaktság miatt | Magasabb, fejlettebb védelemmel |
| Tipikus szerep | Másodlagos elosztás, gyűrűs hálózatok, kompakt alállomások | Elsődleges elosztás, alállomási adagolók, nagy motorok közvetlen indítása |
Miért válassza a Cotenele-t?
A Cotenele a kínai State Grid Corporation fontos partnere. Több mint 30 000 négyzetméteren saját tulajdonú gyárat működtetünk.
Termékpalettánk gázszigetelt kapcsolóberendezéseket, környezetbarát kapcsolóberendezéseket és gyűrűs főegységeket tartalmaz 12 kV-tól 40,5 kV-ig terjedő névleges feszültséggel.
Minden belső alkatrész házon belül készül. ISO9001, ISO14001 és ISO18001 tanúsítvánnyal rendelkezünk.
Termékeinket széles körben használják az energiaiparban, a vasúti, a petrolkémiai és az önkormányzati építőiparban. Székhelyünk Liushi Townban található, Yueqing Cityben, Wenzhou államban, amely Kína „elektromos fővárosaként” ismert.
A Ring Main Unit egy kompakt és rendkívül megbízható középfeszültségű kapcsolóberendezés-megoldás. Lehetővé teszi a gyűrűs hálózati működést, javítva a tápellátás megbízhatóságát és a működési rugalmasságot.
A modern RMU technológia a következők felé fejlődik:
- SF₆-mentes, környezetbarát szigetelőrendszerek
- Integráció digitális megfigyelő és távirányító rendszerekkel
