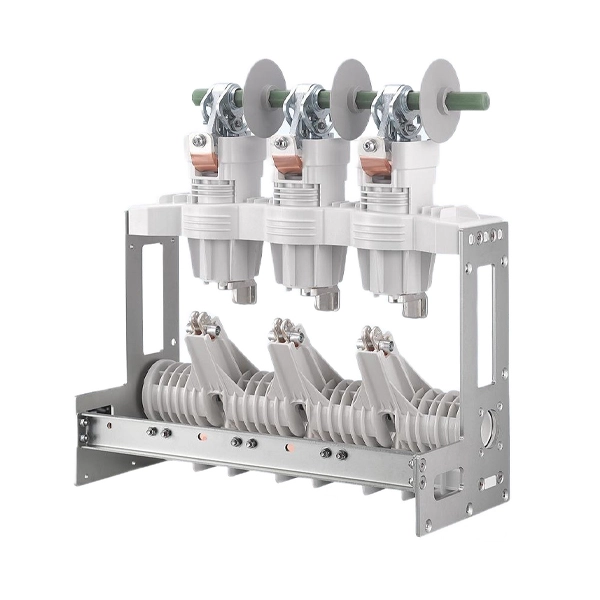

11KV közepes feszültségű vákuum megszakító leválasztó kapcsolóval

A 11KV-os középfeszültségű vákuum-megszakító leválasztó kapcsolóval kritikus eszköz a középfeszültségű áramelosztó rendszerekben. Egyetlen egységen belül egyesíti a vákuummegszakító kiváló árammegszakító képességét a szakaszoló megbízható elektromos leválasztási funkciójával. A vákuum-megszakító biztonságosan megszakítja mind a normál terhelést, mind a hibaáramot a vákuum-megszakító segítségével, így különösen alkalmas a minimális karbantartás melletti gyakori működésre. A szakaszoló a megszakító nyitása után látható légrést biztosít, így garantálja a teljes biztonságot a karbantartás során.

Modul és jelentések

A vákuum-megszakító meghatározása

A 11KV-os középfeszültségű vákuum-megszakító leválasztó kapcsolóval egy elektromos berendezés kombinációja. Ez az egység alapvetően két fő részből áll:

Vákuum megszakító egység

A VCB felelős a normál terhelési áramok és a rövidzárlati hibaáramok biztonságos megszakításáért. Vákuum alapú ívkioltási technológiát alkalmaz az áram biztonságos megszakítása érdekében.

Leválasztó kapcsoló

A szakaszoló mechanikusan kapcsolódik vagy integrálva van a VCB-vel. Nyitott helyzetben fizikailag látható légrést biztosít, így a karbantartás során biztonságosan leválasztja az utánfutó berendezést az áramforrásról.

Ez a látható törés garantálja, hogy a berendezés le van választva és földelve, így biztonságossá válik a dolgozók számára.

Fontos megjegyezni, hogy míg a VCB terhelés alatt is működhet, a szakaszoló egy tehermentesítő eszköz. Csak akkor szabad üzemeltetni, ha a VCB már kinyitotta az áramkört a biztonság érdekében.

Működési elv

A művelet két különböző mechanizmus összehangolt működését foglalja magában:

Áramkör megszakítás (VCB funkció):Amikor a működtető mechanizmus (rugós vagy elektromágneses) aktiválva van a nyitáshoz, a mozgó érintkezők a vákuummegszakító kamrában szétválnak. Az érintkezési felületekről felszabaduló fémgőzben elektromos ív keletkezik. A speciálisan kialakított érintkezők (amelyek gyakran hosszirányú mágneses teret alkalmaznak) szabályozzák ezt az ívet, ami miatt az gyorsan forog. A fémgőz lecsapódik a környező pajzsokon, és az ív a váltakozó áramú ciklus természetes áramának nullánál kialszik. A vákuumközeg gyorsan visszanyeri nagy dielektromos szilárdságát, megszakítva az áramot.

Leválasztó funkció:Az elektromos áramkör vákuum-megszakítóval történő kinyitása után a leválasztó mechanizmus aktiválható (kézi vagy motoros működtetés). A vákuummegszakító fizikailag meghajtja a leválasztó érintkezőket, amelyek a VCB vákuummegszakítóitól leválasztva kinyílnak, és tiszta, látható légrést hoznak létre a főáramkörben. A megfelelő földelési eljárás elvégzése után a dolgozók biztonságosan dolgozhatnak az elkülönítési területen, a rés által kialakított megbízható leválasztási pontra támaszkodva.

A vákuum-megszakító szerkezete

A 11KV-os középfeszültségű vákuum-megszakító szerkezete leválasztó kapcsolóval az alábbi jellemzőket tartalmazza:

Vákuummegszakító egység (alapkomponensek):Ez a legjobb fontos funkció. Minden fázis tartalmaz egy lezárt vákuummegszakítót. Fő alkotóelemei: a Hermetic Insulation Shell (kerámia/üveg burok), a Conductive System (rögzített/mozgó érintkezők és vezetékek, gyakran axiális mágneses tér kialakítással a nagy megszakítóképesség érdekében) és az árnyékoló rendszer (fém pajzsok a szigetelés védelmére és az elektromos mezők szabályozására).

Működési mechanizmus:Egyetlen, közös mechanizmus (például egy rugós vagy elektromágneses típus) általában biztosítja az energiát mind a VCB gyors indítási/törési műveleteihez, mind a szakaszoló szekvenciális működéséhez. A reteszek biztosítják a megfelelő sorrendet és megbízható biztonságot: a leválasztó kapcsoló csak akkor működik, ha a VCB nyitva van.

Leválasztó egység:Ez egy sor leválasztó érintkezőből áll (késkapcsoló típusú vagy modern lineáris mozgású típusok) minden fázishoz, sorba szerelve a VCB megszakítókkal. Mechanikusan kapcsolódnak a fő működési mechanizmushoz, vagy speciális kézi/motoros meghajtással rendelkeznek, szigorú sorrendi logikával.

Tartószerkezet és szigetelés:A szerelvény erős keretre van felszerelve. Szigetelő rudak, oszlopok vagy epoxi szigetelők biztosítják a szükséges dielektromos és mechanikai támasztást a feszültség alatt álló részek, a földelt keret és a fázisok között.

Alkalmazások

A Cotenele 11KV közepes feszültségű vákuum megszakítót leválasztó kapcsolóval széles körben használják:

Városi és ipari alállomások

Vasúti és metró vontatási energiaellátó rendszerek

Petrolkémiai és energetikai üzemek

Megújuló energiaelosztó rendszerek

Intelligens hálózat és önkormányzati infrastruktúra

Acélipari, bányászati ​​és nehézipari létesítmények

Áramköri megszakító VS leválasztó kapcsoló

A vákuum-megszakító és a leválasztó funkciói eltérnek egymástól. Íme egy összehasonlítás:

Elsődleges funkció:

1. Megszakító: Védő kapcsolókészülék. Úgy tervezték, hogy automatikusan vagy manuálisan áramot állítson elő, továbbítson és megszakítson normál terhelési és rendellenes körülmények között (például rövidzárlat) egyaránt. Legjobb funkciója az áram megszakítása, az ív biztonságos kioltása.

2. Szakaszoló (leválasztó): Biztonsági leválasztó eszköz. Egyedüli funkciója, hogy látható szakadást biztosítson az áramkörben, megbízható szigetelési rést biztosítva a biztonság érdekében a karbantartás során. Nincs arra tervezett képessége, hogy jelentős áramot termeljen vagy megszakítson.

Jelenlegi működés:

1. Megszakító: Működnie kell az áram megszakításához. Érintkezői terhelés alatt válnak szét, és kifejezetten a keletkező ív eloltására szolgál a zárt vákuumkamrájában.

2. Szakaszoló: Soha nem szabad üzemeltetni, amikor áram folyik (kivéve bizonyos kiviteleknél elhanyagolható kapacitív áramokat). A terhelés alatti működés veszélyes, ellenőrizetlen ívet okozhat a szabadban.

Tervezési magok:

1. Áramköri megszakító: A tervezés főként érintkezési anyagokon, például réz-króm ötvözeteken, érintkezési nyomáson (ami az alacsony ellenállást és az elektrodinamikai erők ellenállását szolgálja), az érintkező mozgását/sebességét, amely optimális nyitási/zárási sebességgel szabályozza az ívelési időt és megakadályozza a visszapattanást, valamint nagy dielektromos visszanyerést vákuumban.

2. Leválasztó kapcsoló: A tervezés főként a mechanikai merevségre, a nyitott/zárt helyzet tisztaságára vonatkozik, például a látható résekre, a légszigetelés kúszó-/hézagtávolságára, valamint a leválasztó érintkező interfész, amikor az állandósult áram alatt zárva van.

Sorrend:

A kombinált készülékben a vákuum-megszakítónak (VCB) mindig először működnie kell az elektromos áramkör leválasztásához. Csak miután megbizonyosodott arról, hogy az áram megszakadt, a szakaszolót lehet biztonságosan működtetni a fizikai szigetelési rést létrehozni. Ezt a sorrendet mechanikus vagy elektromos reteszelések kényszerítik ki.

Műszaki paraméterek

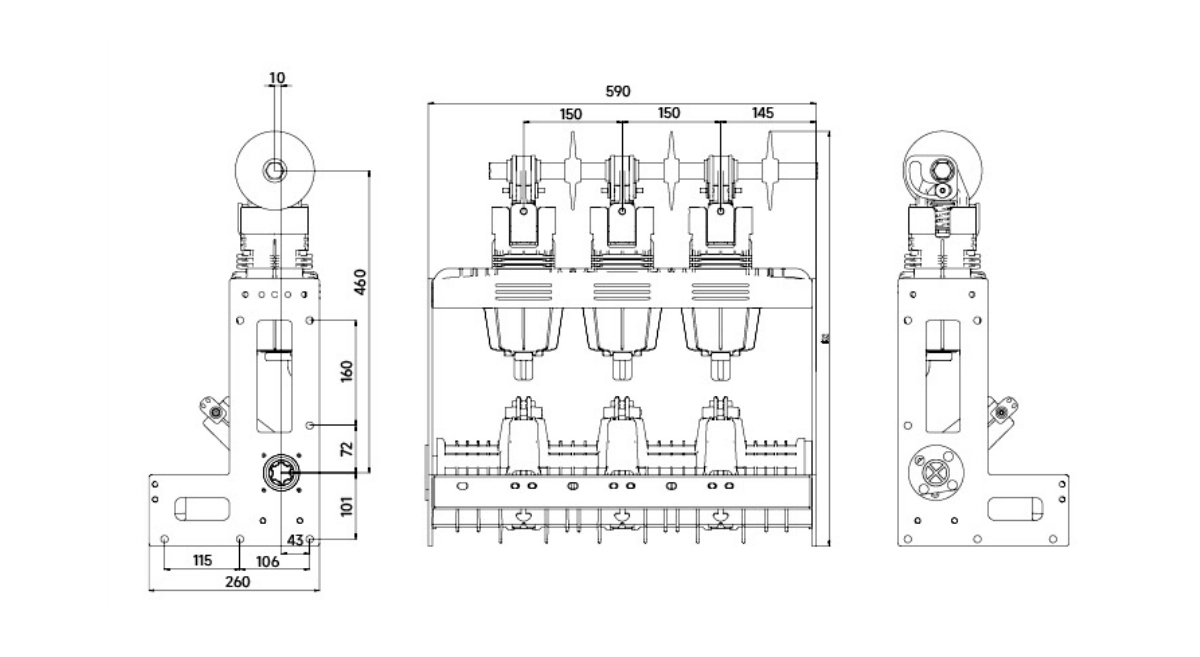

Megjelenés és méret

Minőségbiztosítás

Szállítás előtt típusteszt és rutinvizsgálat

Nagyfeszültségű ellenállás és szigetelés vizsgálata

Mechanikai és életciklus-vizsgálat

Opcionális külső ellenőrzés

Hitelesítette:

ISO9001 minőségirányítási rendszer

ISO14001 környezetirányítási rendszer

ISO45001 Munkahelyi egészség és biztonság

GYIK

1. Mi a különbség a vákuum-megszakító és a leválasztó között?

A vákuum-megszakító megszakítja az áramot terhelés alatt, míg a leválasztó látható lekapcsolási pontot biztosít, és csak akkor kell működnie, ha nincs áram.

2. Miért érdemes 11KV-os középfeszültségű vákuum-megszakítót leválasztó kapcsolóval?

Mivel az olajos vagy SF6 megszakítókhoz képest nagy megbízhatóságot, gyors ívoltást, alacsony karbantartási igényt és hosszú élettartamot kínál.

3. Megszakíthatja az áramot a leválasztó kapcsoló?

Nem. A leválasztó szigorúan tehermentesítő eszköz, és csak a megszakító kinyitása után szabad üzemeltetni.

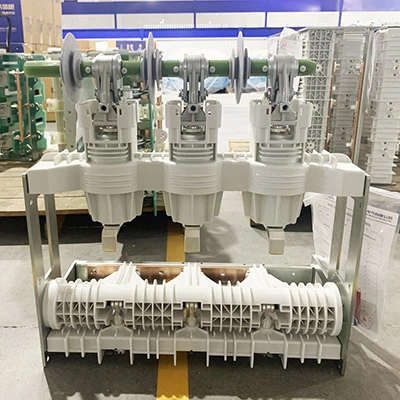

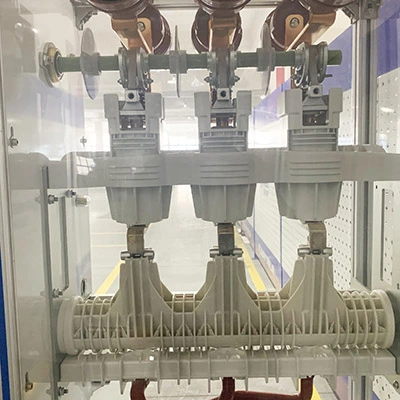

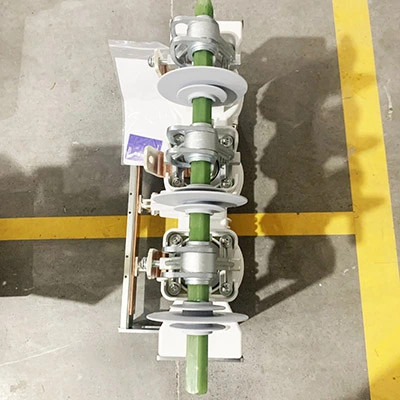

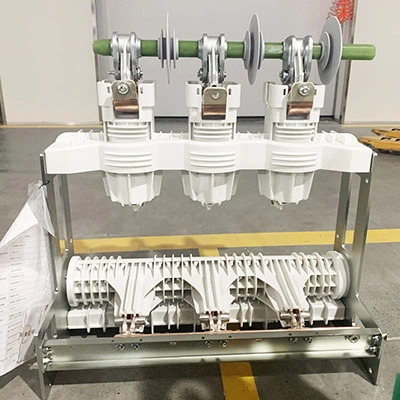

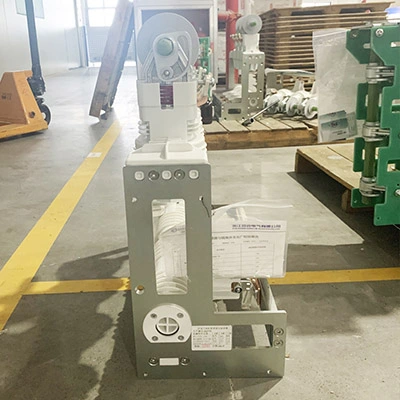

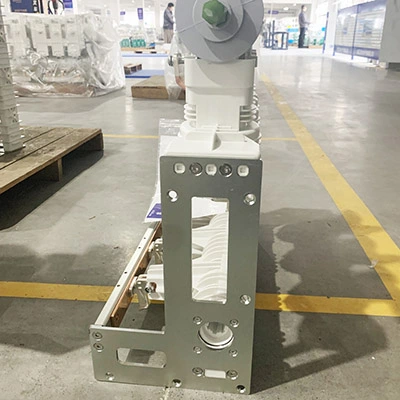

Termékek bemutatója

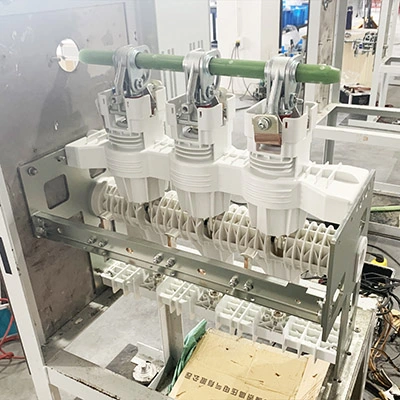

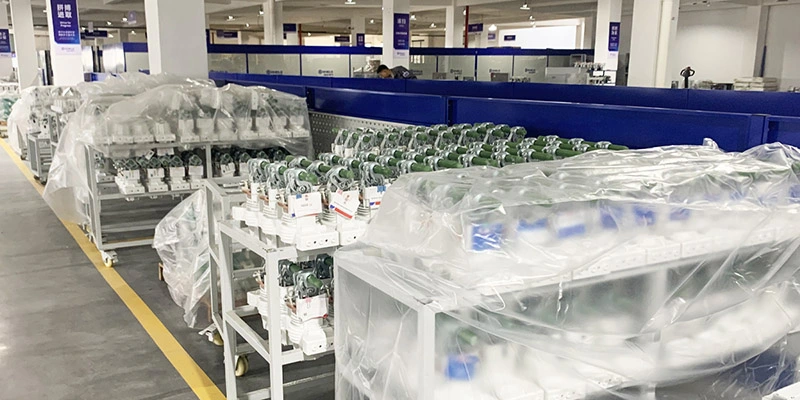

Műhelyünk
