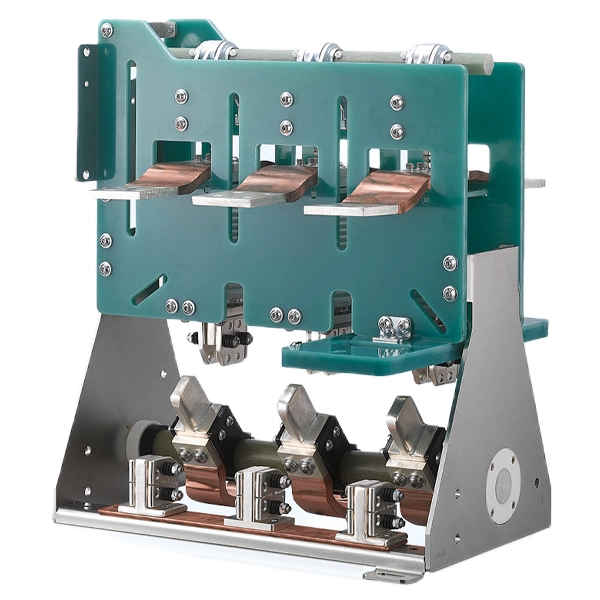

11KV gyűrűs főegység áramköri megszakító leválasztó kapcsoló

A Cotenele cég egy professzionális gyártó a középfeszültségű kapcsolóberendezések és gyűrűs főegységek magkomponenseinek gyártásához. A Contenele által gyártott KDV-12D/1250-25 sorozatú 11KV gyűrűs főegység-megszakító leválasztó kapcsoló számos funkcióval rendelkezik, mint például a könnyű telepítés, az alacsony karbantartási igény, a meghosszabbított élettartam, a kompakt méretek, a költséghatékonyság és a magas működési megbízhatóság. A főáramkör teljesíti a követelményeket, amelyek rövid idejű ellenállási árama 20 kA 4 másodpercig és 25 kA 3 másodpercig. A vákuummegszakító mechanikus műveletei legfeljebb 10 000 mechanikus műveletet végezhetnek, a vákuummegszakítóval integrált szakaszoló pedig 3 000 mechanikai műveletre van besorolva.

Mutass többet >> Kérdés küldése >>

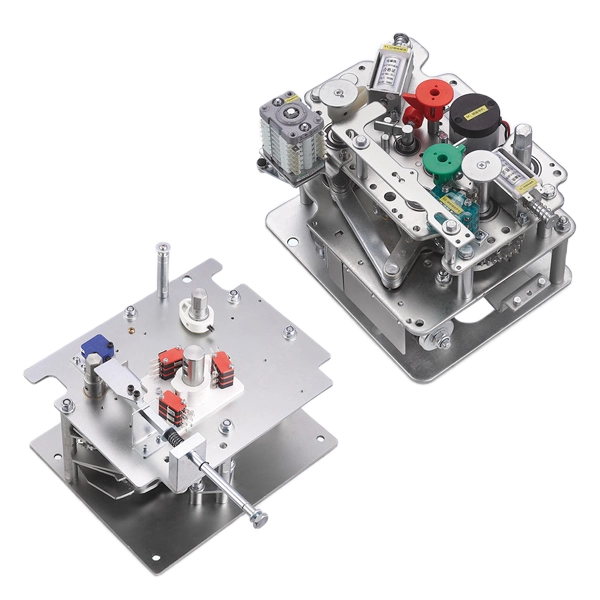

11KV RMU elektromos megszakító szakaszoló működési mechanizmusa

A Cotenele cég a középfeszültségű RMU alapvető alkatrészeinek szállítója Kínából, a KDVM-12/1250-20 sorozatú 11KV RMU elektromos megszakító-szakaszoló működési mechanizmusunk a középfeszültségű gyűrűs főegységek (RMU-k) alapvető összetevői. Ezek a megszakító és szétválasztó működési mechanizmusok támogatják az automatikus újrazárást. A megszakító működési mechanizmusának és a szakaszoló működési mechanizmusának kombinációja biztonságos mechanikai reteszelést biztosít, nagy megbízhatóságot és jelentős, 10 000 ciklust meghaladó mechanikai tartósságot biztosítva. Mindkét működési mechanizmus megfelel a nemzeti szabványoknak, beleértve a GB1984-2014 szabványt a nagyfeszültségű váltakozó áramú megszakítókra és a GB/T1985-2023 szabványt a nagyfeszültségű váltakozó áramú szakaszolókra és földelőkapcsolókra.

Mutass többet >> Kérdés küldése >>

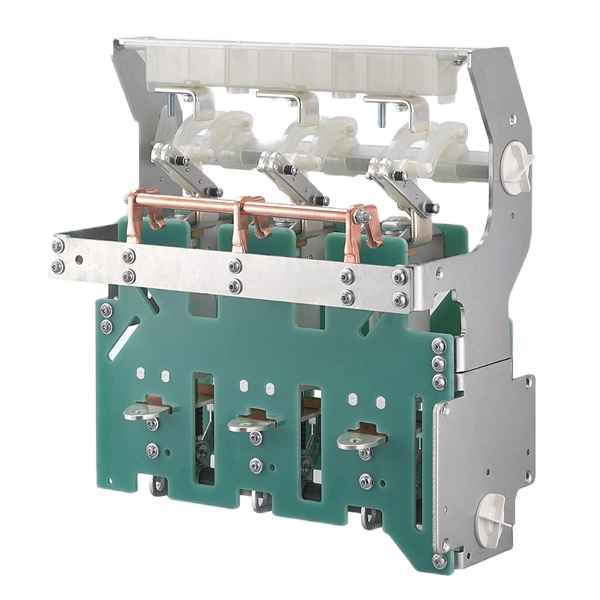

11KV gyűrűs főegység vákuum megszakító szakaszoló

A Cotenele a gázszigetelt gyűrűs főegységek (RMU) és környezetbarát kapcsolóberendezések alkatrészeinek professzionális gyártója a modern középfeszültségű elosztóhálózatban, termékeink névleges feszültsége 12 kV és 40,5 kV között van. A KDV-12D/630-20-S sorozatú 11KV gyűrűs főegység vákuum-megszakító szakaszoló funkciói az egyszerű telepítés, minimális karbantartási igény, hosszú élettartam, kompakt méretek és költséghatékonyság érdekében, miközben biztonságos és megbízható működést biztosítanak. Az általunk gyártott összes alkatrész teljes mértékben megfelel a nemzeti szabványnak, mint például a GB1984-2014 a nagyfeszültségű váltakozó áramú megszakítókra és a GB/T1985-2023 a nagyfeszültségű váltakozó áramú szakaszolókra és a földelőkapcsolókra.

Mutass többet >> Kérdés küldése >>

11KV közepes feszültségű megszakító leválasztó mechanizmus

A Cotenele a State Grid Corporation of China egyik fő partnere, termékeink, mint például a középfeszültségű gyűrűs főegységek és a környezetbarát kapcsolóberendezések, széles körben népszerűek középfeszültségű áramelosztási projektjeikben. A KDVM-12/630-20-S sorozatú 11KV-os középfeszültségű megszakító leválasztó mechanizmus a Cotenele által gyártott megfelelő megszakítóberendezések és -megszakítók működéséhez megfelelő áramkörök. újratölthető középfeszültségű gyűrűs főegységek. Ez a termék megfelel a vonatkozó szabványok és előírások követelményeinek, mint például a GB1984-2014 "Nagyfeszültségű AC áramköri megszakítók" és a GB/T1985-2023 "Nagyfeszültségű AC szakaszolók és földelő kapcsolók".

Mutass többet >> Kérdés küldése >>

11KV középfeszültségű gyűrűs főegység terheléskapcsoló

A Contenele az RMU-k és alkatrészeik fő gyártója Kínában. A KDK-12D/630-20 sorozatú 11KV-os középfeszültségű gyűrűs főegység-terheléskapcsoló cégünk egyik fő terméke. Ezt a terhelésmegszakító kapcsolót az RMU-ban használják, például középfeszültségű gázszigetelt kapcsolóberendezésekben és környezetbarát kapcsolóberendezésekben. Ez megfelel a GB2380 nemzeti szabványnak. "3,6 kV ~ 40,5 kV nagyfeszültségű váltakozó áramú terheléskapcsolók", GB16926-2009 "AC nagyfeszültségű terheléskapcsolók – egy biztosítékkal kombinált készülék" és GB/T1985-2023 "Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók".

Mutass többet >> Kérdés küldése >>

11KV terhelésmegszakító kapcsoló a középfeszültségű gyűrűs főegységhez

A KDK-12D/800-20 sorozatú 11KV-os terhelésmegszakító kapcsoló közepes feszültségű gyűrűs főegységhez a Cotenele cég fontos termékei, ezek a terhelésmegszakító kapcsolók megfelelnek a vonatkozó szabványok és előírások követelményeinek, mint például a GB3804-2017 "3,6 kV ~ 40,5 kV magas feszültségű váltóáramú feszültség kapcsoló" - GB10 terhelés 6926. Kapcsolók – egy biztosítékkal kombinált készülék”, valamint GB/T1985-2023 „Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók”. A főáramkör rövid távú ellenállási áramának meg kell felelnie a 20 kA (4 s) és 25 kA (3 s) értéknek, és a terheléskapcsoló mechanikai élettartamának 5000-szeresnek kell lennie. A földelőkapcsoló rövid távú ellenállási árama eléri a 20 kA-t (4s), a mechanikai élettartama pedig 3000-szeres.

Mutass többet >> Kérdés küldése >>

A közös gyűrűs főegység összetevői

Elsődleges áramkör komponensek

Vákuum áramkör megszakító (VCB)
Terhelésszünet kapcsoló (LBS)
Leválasztó (leválasztó)
Földelő kapcsoló

Védelem és mérőelemek

Áramtranszformátor (CT)
Feszültségtranszformátor (VT)
Biztosítékok
Túlfeszültség-levezető

Vezérlő- és jelzőelemek

Működési mechanizmus
Reteszelő rendszer
Feszültségjelenlét jelző
Másodlagos sorkapcsok

Szigetelő és tartóelemek

Szigetelők
Perselyek
Szilárd vagy gáz szigetelő szerkezeti részek

Kulcskapcsoló eszközök az RMU rendszerekben

Vákuum áramkör megszakító (VCB)

A vákuum-megszakító vákuumot használ szigetelő és ívoltó közegként. Magérintkezői egy vákuum-megszakító belsejében vannak lezárva. Amikor a mozgó érintkező elválik a rögzített érintkezőtől, elektromos ív keletkezik. Vákuumos környezetben az ív gyorsan szétoszlik, és a fémgőz lecsapódásával kialszik. Az ív természetesen kialszik nulla áramerősségnél, és a dielektromos szilárdság gyorsan helyreáll.

Alkalmazás: A VCB-ket nagy megszakítóképesség, gyakori működési képesség és alacsony karbantartási igény jellemzi. Széles körben használják a 3–10 kV-os elosztórendszerekben az elektromos vezetékek és berendezések védelmére és vezérlésére. Megszakíthatják a normál terhelési áramot és a rövidzárlati hibaáramot is, így túlterhelés, rövidzárlat és feszültségcsökkenés elleni védelmet biztosítanak. A VCB-k kihúzható és rögzített típusú kapcsolóberendezésekbe is beépíthetők.

Terhelésszünet kapcsoló (LBS)

A Load Break Switch egy kapcsolókészülék, amely a szakaszoló és a megszakító között helyezkedik el. Egy egyszerű ívoltó mechanizmussal van felszerelve, és képes normál terhelési és túlterhelési áramot létrehozni és megszakítani, de nem tudja megszakítani a rövidzárlati hibaáramot. A szétkapcsolás után általában látható szigetelőrés képződik.

Alkalmazás: Az LBS-t elektromos áramkörök kapcsolására használják normál terhelési körülmények között. Mivel nem tudja megszakítani a hibaáramot, általában nagyfeszültségű biztosítékokkal együtt használják, amelyek rövidzárlat elleni védelmet nyújtanak. Széles körben használják 10 kV alatti elosztórendszerekben transzformátorvezérlésre.

Leválasztó

A szakaszoló egyszerű felépítésű. Fő jellemzője a felnyitás után jól látható szigetelőrés, amely biztosítja az elektromos berendezések biztonságos leválasztását az áramforrástól a karbantartás során. Nem rendelkezik ívoltó képességgel, és nem szabad terhelés alatt üzemeltetni.

Alkalmazás: Főleg karbantartás vagy ellenőrzés során használják, hogy megbízható szigetelést biztosítson a berendezés és a feszültség alatt álló rendszer között, egyértelmű és látható biztonsági elválasztási pontot biztosítva.

Kapcsolóberendezések összehasonlítása

Tétel	Vákuum áramkör megszakító	Terhelési szünet kapcsoló	Leválasztó
Ívoltó eszköz	Vákuummegszakító	Egyszerű ívoltó készülék	Nincs ívoltó képesség
Készítő/megszakító kapacitás	Megszakíthatja a terhelést és a rövidzárlati áramokat	Csak a terhelési áramot tudja megszakítani	Nem lehet megszakítani a terhelési áramot
Elsődleges cél	Védelem és ellenőrzés	Terhelés váltás	Elkülönítés
Megszakítás Láthatóság	Nincs látható szétkapcsolás	Általában látható szétkapcsolás	Tiszta látható szigetelési rés

Működési mechanizmus

A működési mechanizmus alapvető végrehajtási egységRing főegység összetevői, amely a főkapcsolók és a földelőkapcsolók nyitási és zárási műveleteiért felelős. A mechanikus, elektromágneses vagy tárolt rugóenergiát precíz mechanikus mozgássá alakítja át a megbízható kapcsolási teljesítmény érdekében.

A működési mechanizmusok gyakori típusai

Rugós működésű mechanizmus: A legszélesebb körben használt típus, amely az energiát egy rugóban tárolja a gyors és megbízható működés érdekében.
Mágneses mechanizmus: Egyszerű szerkezet, nagy megbízhatóság és alacsony karbantartási igény.
Kézi mechanizmus: tartalék vagy alacsony költségű megoldásként használják az alapvető elosztórendszerekhez.

RMU egységtípusok és működési mechanizmusok

RMU típus	Egység neve	Fő kapcsolóelem	Működési mechanizmus típusa	Leírás
C-egység	Load Break kapcsoló egység	Terhelésszünet kapcsoló (LBS)	Rugós működésű mechanizmus	Egyrugós működés; opcionális motorozás elérhető
F-egység	LBS-biztosíték kombinált egység	LBS + biztosíték	Rugós mechanizmus kioldó funkcióval	Kettős rugós rendszer; biztosíték kioldó védelem
V-egység	Vákuum megszakító egység	Vákuum áramkör megszakító (VCB)	Rugó / Mágneses működtető	Megszakítja a hibaáramot; védőrelével működik
D-egység	Gyűjtősín felszálló egység	Nincs főkapcsoló	Egyik sem	A szakaszok közötti gyűjtősín-összeköttetésre szolgál

Kihúzható kapcsolóberendezés vs RMU

Tétel	Kihúzható kapcsolóberendezés (KYN28)	Ring fő egység (RMU)
Fő kapcsolóelem	Kihúzható vákuum-megszakító	Terhelés megszakító kapcsoló + biztosítékok vagy fix VCB
Leválasztó funkció	Levehető teherautóra cserélve	Integrált 3 állású kapcsoló
Biztosítékok	Kevésbé gyakori	Gyakori a transzformátor védelmére
Szerkezet	Kihúzható kivitel	Fix kompakt kialakítás
Védelmi funkció	Fejlett védelmi rendszerek	Egyszerűbb biztosíték alapú védelem
Méret	Nagyobb	Kompakt
