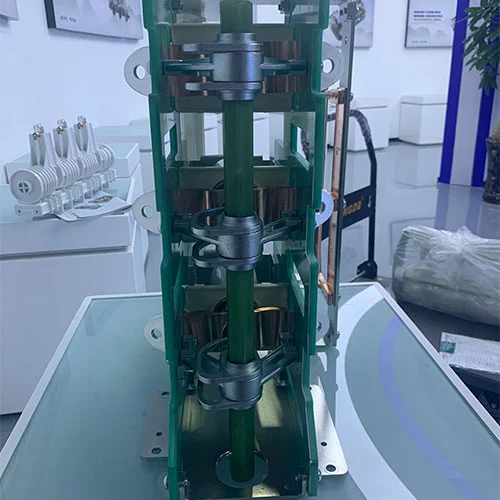

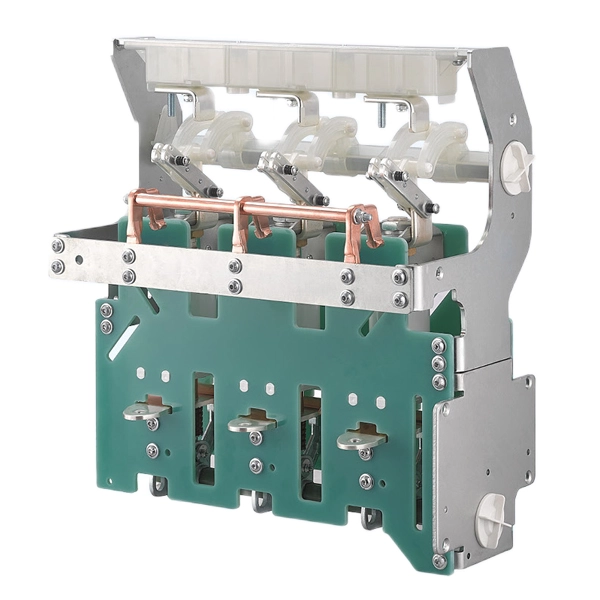

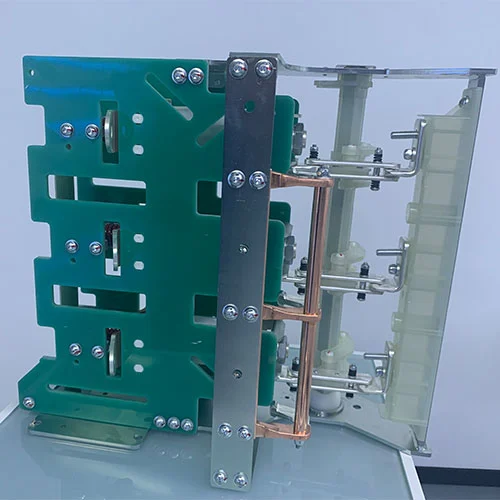

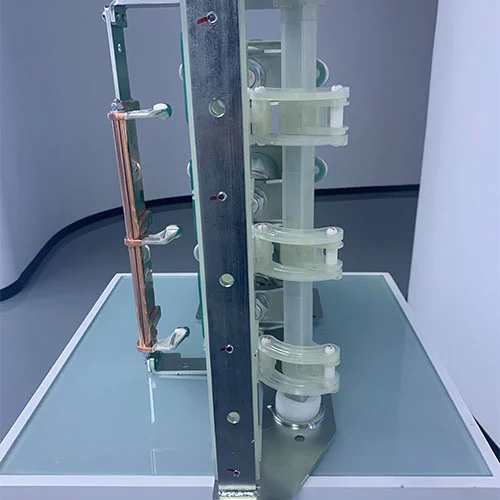

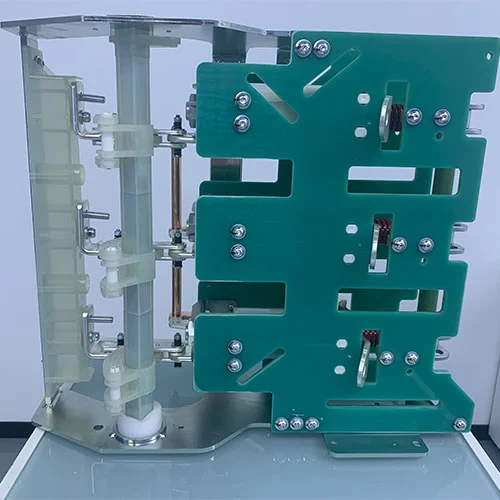

11KV gyűrűs főegység vákuum megszakító szakaszoló

A gyűrűs főegység egy kompakt elektromos berendezés, amelynek jellemzői: kompakt méret, rugalmas funkciók és megbízható működés. A környezetbarát kapcsolóberendezés olyan kapcsolóberendezés, amely száraz levegőt vagy nitrogént használ szigetelő közegként. Legfőbb előnye, hogy szabad SF6 gáz, ami jobban védi a környezetet. A Cotenele Company által gyártott KDV-12D/630-20-S sorozatú 11KV gyűrűs főegység vákuum-megszakító szakaszoló, amely leválasztó kapcsolókat integrál, e két típusú középfeszültségű kapcsolóberendezés központi eleme. Ez az eszköz rövid ideig tartó vákuum-megszakító főáramköre, mechanikus megszakító főáramköre 20 kA (4kA)32 élettartam a megszakító 10 000-szeres, a leválasztó kapcsoló mechanikai élettartama pedig 3000-szeres. A földelőkapcsoló rövid távú ellenállási árama eléri a 20 kA-t (4s), a mechanikai élettartama pedig 3000-szeres.

Modell és jelentés

A vákuum-megszakítók termékjellemzői

A vákuummegszakítók a középfeszültségű RMU-k és a környezetbarát kapcsolóberendezések alapvető alkotóelemei, kiváló teljesítményük és környezeti előnyeik miatt a modern áramelosztó hálózatokban kedveltek:

Kiváló ívoltás:A VCB alaptechnológiája elsősorban a vákuummegszakítón alapul. Amikor az érintkezési felület elválik, a keletkezett ív szinte azonnal kialszik az ionizált fémrészecskék vákuumkörnyezetben történő lehűlése és újrakondenzációja során. Ez az eljárás rendkívül gyors és hatékony, ami minimális kopást eredményez az érintkező felületen.

Gyakorlatilag karbantartásmentes:Az olajat vagy gázt szigetelő közegként használó megszakítókkal ellentétben a VCB-knek nincs ívoltó közege. Ez nagymértékben csökkenti a karbantartási munkákat, a munkaerőköltségeket és a szolgáltatáskimaradásokat, így rendkívül költséghatékony.

Környezetbarát működés:A VCB-k kén-hexafluorid (SF₆) szigetelő közeg nélkül működnek. Ez nagyon környezetbarát, összhangban van a globális fenntarthatósági koncepcióval.

Kompakt és kis méret:A vákuum-megszakító felépítése egyszerű és kompakt, kisebb helyigényű, így leegyszerűsíti a telepítést szűkös környezetben, például alállomásokban, ipari üzemekben és kereskedelmi épületekben.

Nagy mechanikai és elektromos tartósság:A VCB-k kivételesen tartósak, és ellenállnak a gyakori kapcsolási műveleteknek, anélkül, hogy leromlanak, így biztosítva a hosszú távú megbízhatóságot az igényes alkalmazásokhoz.

A szakaszolókapcsolók termékjellemzői

A szakaszoló a sokoldalúság és a biztonság jellemzőivel rendelkezik, amelyek különféle alkalmazásokhoz használhatók:

Terhelés-megszakítási képesség:A leválasztó kapcsoló fő funkciója a terhelési áramok biztonságos be- és kikapcsolása, megbízható áramkör-szabályozást biztosítva.

Látható szigetelés:A leválasztó kapcsoló elsődleges funkciója a karbantartást végző személyzet biztonságának garantálása azáltal, hogy látható rést biztosít az áramkörben, .

Robusztus rövidzárlati ellenállás:Nagy hibaszintű robusztussággal rendelkeznek, amely korlátozott ideig ellenáll a nagy rövidzárlati áramok termikus és mechanikai igénybevételének.

Kettős szigetelési lehetőségek:

Levegőszigetelt szakaszolókapcsolók:Ez az opció költséghatékony. Ez a megoldás olyan alkalmazásokhoz alkalmas, mint a kábel szakaszolás, transzformátor kapcsolás és motoráramkörök. Biztosítékokkal integrálhatók a transzformátorok fokozott védelme érdekében, és fémburkolatú kapcsolóberendezésekben és bányászati ​​alkalmazásokban használatosak.

Gázszigetelt szakaszolókapcsolók:Ez a fajta leválasztó szigetelt nyomású SF6 vagy SF6 mentes technológiát használ. Nagy teljesítményű és hosszú élettartamú, rendkívül kompakt helyigény mellett, kompakt helyen történő telepítésre alkalmas.

Mik ennek a kombinációnak az előnyei?

A 11 kV-os gyűrűs főegység vákuum-megszakító szakaszolója a gyűrűs főegységek vagy a környezetbarát kapcsolóberendezések alapvető eleme, és számos előnnyel rendelkezik:

Kombinált funkcionalitás és biztonság

Ez az integráció egy teljes kapcsoló- és védelmi egységet hoz létre. Általában a VCB kezel minden automatikus hibamegszakítást, míg a vákuum-megszakítóba integrált leválasztó kapcsoló látható, ellenőrizhető leválasztási pontot biztosít a biztonságos karbantartáshoz, megfelelve a legszigorúbb biztonsági előírásoknak is.

Hely- és költséghatékonyság

Ennek a két magkomponensnek a kombinálásával egy független alkatrészt alkotva minimálisra csökken a kapcsolóberendezés teljes mérete. Ez csökkentheti a panel helyet, egyszerűsíti a belső kábelezést és a gyűjtősín csatlakozásokat, valamint csökkenti a telepítési költségeket.

Fokozott működési biztonság

A két komponens kombinációjának megoldása mechanikus reteszekkel rendelkezik, amelyek megakadályozzák a nem biztonságos működést. Például a reteszelő biztosíthatja, hogy a szakaszolót ne lehessen kinyitni, amikor a VCB áramot vezet, ez biztosítja mind a berendezések, mind a kezelők biztonságát.

Egyszerűsített karbantartás

Ha mind a vákuum-megszakítót, mind a szakaszolókat egy teljes alkatrészbe integrálják, zárt közelségben és mechanikusan össze vannak kötve, a karbantartási művelet egyszerűbbé válik. A karbantartó biztonságosan leválaszthatja az áramkört a szakaszolóval, és megerősítheti, hogy a VCB is nyitva van az áramellátás feszültségmentesítésére.

Megnövelt rendszer élettartam

A vákuum-megszakító és az Isolator kapcsoló kombinációja optimalizálja a teljes védelmi és kapcsolási folyamatot, csökkentve az egyes alkatrészek szükségtelen működését, és hozzájárul az RMU és a teljes áramelosztó rendszer hosszú távú megbízhatóságához és tartósságához.

Műszaki paraméterek

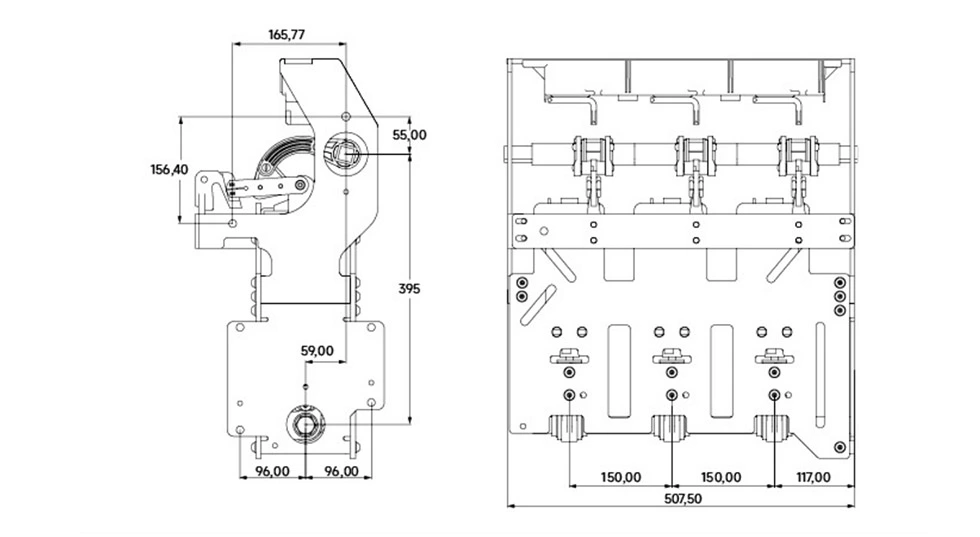

Megjelenés és méretek

GYIK

1. kérdés: Biztosítja az OEM/ODM szolgáltatást?

V: Igen, az Ön igényei alapján nyújtunk OEM / ODM szolgáltatást, megtervezhetjük a mérnöki rajzokat is, a névtábla vagy a védjegy kitöltheti az Ön által megadott céginformációkat, továbbá kérheti, hogy a kerülete vagy országa ügynöke legyen.

Q2: Adsz mintákat? Ingyenes a minta?

V: Igen, tudunk adni néhány ingyenes mintát a kapcsolóberendezések alkatrészeiből, de nem tudjuk biztosítani a teljes felszerelést, például az RMU-kat vagy a kapcsolóberendezéseket. A szállítási díjat pedig magának kell viselnie.

Q3: Hol található a gyára?

V: Üzemünk a kínai Zhejiang tartomány Wenzhou városában található. A részletes cím: Building 6, No. 555 Liule Road, Liushi Town, Yueqing City, Wenzhou City, Zhejiang Province, ez az oldal mindössze 20 km-re van a Wenzhou Longwan repülőtértől. Ha Whenzhou-ba érkezik, kérjük, vegye fel velünk a repülőtéren.

Q4: Meglátogathatom a cégét ellenőrzés céljából?

V: Természetesen szeretettel várjuk látogatását.

5. kérdés: mi a legmagasabb névleges feszültség és legnagyobb névleges áramerősség a termékénél?

V: Termékünk maximális névleges feszültsége 40,5 kv, maximális névleges árama pedig 3150 A.

6. kérdés: Mi az a 11 kV-os gyűrűs főegység vákuum-megszakító szakaszolója?

V: Ez a középfeszültségű gyűrűs főegység (RMU) központi eleme, amely egy vákuum-megszakítót (VCB) és egy szakaszolót tartalmaz. Áramelosztó rendszerekben használják kapcsolóvezérlésre, hibavédelemre és biztonságos leválasztási műveletekre, és alkalmas ipari, városi áramelosztásra, szélenergiára és fotovoltaikus forgatókönyvekre.

Minőségi garancia és értékesítés utáni szolgáltatás

1. Távoli videotechnikai útmutatást és ingyenes képzést biztosítunk. Ingyenes karbantartást kínálunk a termék működését követő egy éven belül; fizetett karbantartás egy év elteltével elérhető.

2.2. Ügyfeleink igényeire gyorsan reagálunk, telefonon vagy e-mailben egy órán belül válaszolunk.

3. Hosszú távú tanácsadási szolgáltatásokat nyújtunk az ügyfelek műszaki problémáinak bármikori megoldására.

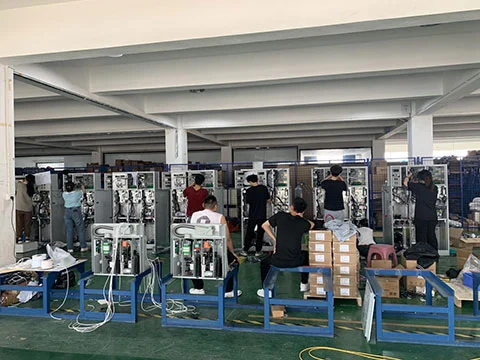

Gyártó műhely

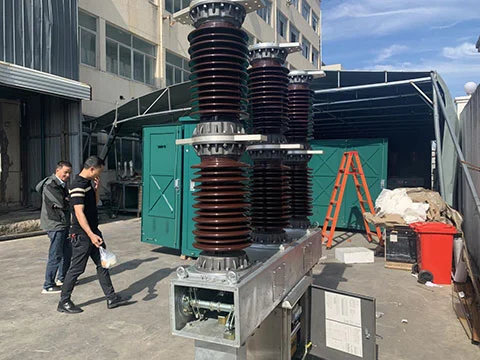

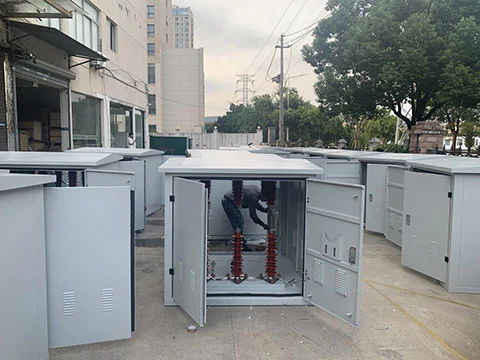

Termékek bemutatója
