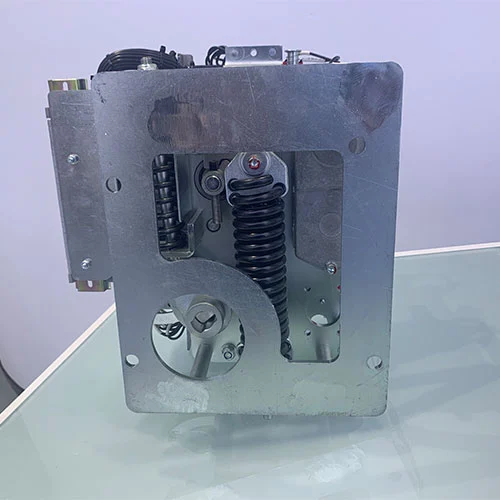

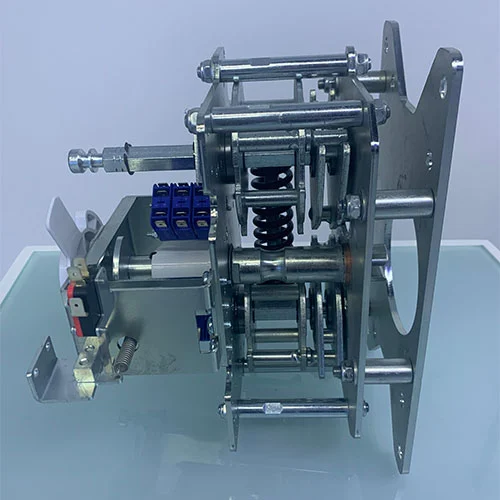

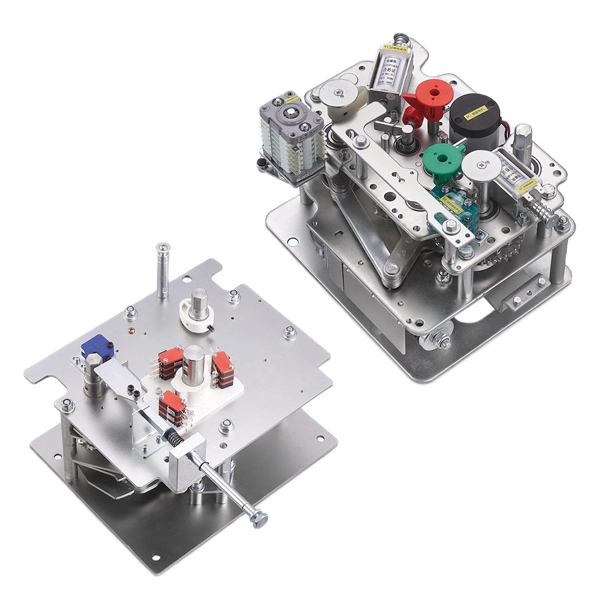

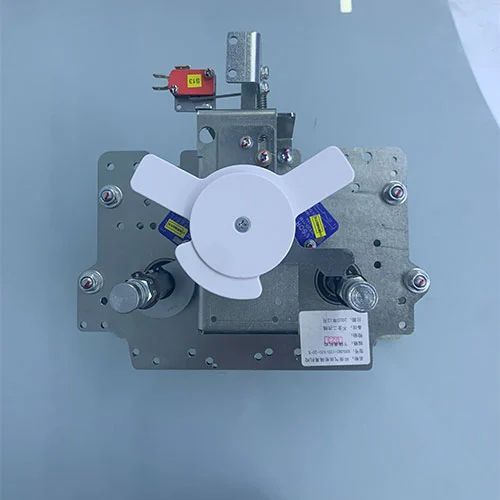

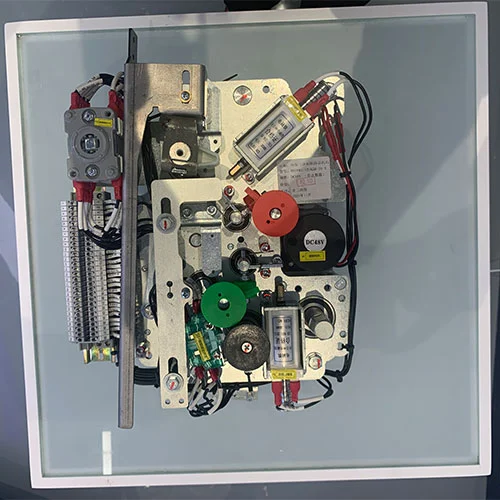

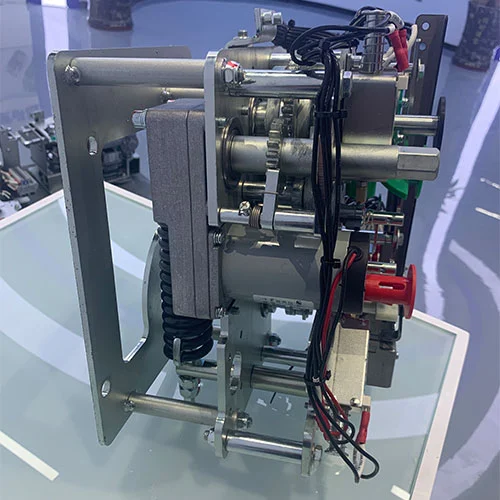

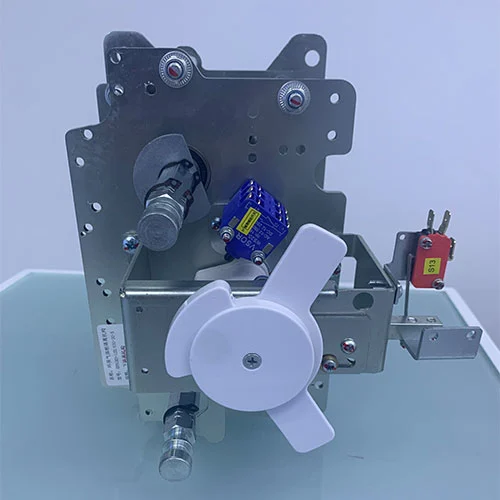

11KV RMU elektromos megszakító szakaszoló működési mechanizmusa

A 11KV RMU elektromos megszakító szakaszoló működési mechanizmusa egy központi vezérlőegység a középfeszültségű gyűrűs főegységekben. Feladata a vákuum-megszakítók és szakaszolók pontos és gyors működése, biztosítva az elosztóhálózatok biztonságos kapcsolását és védelmét.

Mind a vákuum-megszakító, mind a szakaszoló a középfeszültségű gyűrűs főegységek fontos alapelemei, működési mechanizmusai elsődlegesen ezeknek az alkatrészeknek a pontos és gyors vezérlésére és működtetésére szolgálnak a középfeszültségű elosztó hálózatok védelmére. Az SF6-szigetelt kapcsolóberendezésekhez tervezett mechanizmusok jellemzően kettős energiatároló módszert alkalmaznak a kézi beviteltől független működési sebesség biztosítása érdekében. Egy általános működési mechanizmus egy "középpontra" húzott feszítőrugót használ a záráshoz szükséges energia tárolására, amely elengedéskor egyidejűleg összenyom egy külön rugókészletet, hogy felkészüljön a következő nyitási műveletre. Ez a művelet nagy megbízhatóságot biztosít a beépített mechanikus reteszekkel, amelyek megakadályozzák a veszélyes folyamatokat, például a megszakító földelőlapra zárását.

Modell és jelentés

Főbb előnyök

1. Integrált tervezés

Megszakító + szakaszoló mechanizmus egy rendszerben

2. Nagy megbízhatóság

Mechanikai élettartam meghaladja a 10 000 ciklust

3. Fejlett biztonsági rendszer

A teljes mechanikus reteszelés megakadályozza a helytelen működést

4. Rugalmas működés

Támogatja a kézi + motor + távirányítót

5. Szabványoknak való megfelelés

Teljesen megfelel a GB / IEC követelményeknek

6. Valós projektekben bevált

Alkalmazható szélerőművekben, alállomásokban, vasúti rendszerekben

A működési mechanizmusok néhány fő típusa az RMU-kban

A modern RMU-knak számos típusa van a funkciójuk és a bennük lévő komponensek vagy komponenskombinációk alapján. Ezt a funkcionális besorolást általában olyan betűkódok képviselik, mint a C, V és G. Mindegyik típus egy teljes, különálló funkció, hogy megfeleljen a megfelelő gyűrűs főegységek egyedi működési igényeinek.

"C" mechanizmus (a bejövő/kimenő egység):A "C" típusú működési mechanizmus fő funkciója a bejövő vagy kimenő vonali egységre szolgál. A bejövő vonali egység az a pont, ahol az elsődleges alállomás kábele belép az RMU-ba. Ez az egység lényegében egy terhelésmegszakító kapcsoló. Elsődleges funkciója a terhelési áram átkapcsolása, és kritikus esetben a hiba létrehozása (bezárása). A C-típusú működési mechanizmus robusztus és megbízható ehhez a hibaelhárító képességhez. Működése jellemzően három állású funkció (BE, KI, és FÖLD a kábel oldalon), erős mechanikus reteszekkel a biztonságos működés érdekében. Ennek a működési mechanizmusnak a töltési és működési eljárásai a terheléskapcsoló "C" mechanizmusának vezérlésére vonatkoznak.

"V" mechanizmus (a megszakító egység):A "V" mechanizmus a megszakító funkcióra szolgál, amelyet leggyakrabban transzformátor védelmére használnak (a "T-off" vagy biztosítékkapcsoló funkció). Az egyszerű terheléskapcsolókkal ellentétben a megszakítónak képesnek kell lennie hibaáram létrehozására és megszakítására is. Ezért a "V" mechanizmus nagy energiájú, nagy sebességű eszköz. Szinte mindig rugós mechanizmus, amely a záráshoz és a kioldáshoz egyaránt energiát tárol, így biztosítva, hogy a nyitási sebesség független legyen a kezelőtől. Ez lehetővé teszi a nagy zárlati áramok megbízható megszakítását. A mechanizmust úgy tervezték, hogy integrálja a védelmi reléket, és automatikus újrazárási képességgel is rendelkezik. Ennek a V-típusú működési mechanizmusnak a hosszú távú működési élettartama több mint 10 000 művelet.

"G" mechanizmus (földelő kapcsoló/leválasztó):A "G" típusú működtető mechanizmus elsődleges funkciója a biztonságra és leválasztásra használt földelő kapcsoló működtetése. Ez a működtető mechanizmus látható és ellenőrizhető földelést biztosít az áramkör kábeloldalán a biztonságos üzemeltetés vagy a dolgozó érdekében, ebből következően a "G" típusú kezelőszerv általában nem használható terhelési áram létrehozására vagy megszakítására. Működése szigorúan összekapcsolódik a kapcsolódó "C" vagy "V" mechanizmussal; a "G" mechanizmus csak akkor zárható (az áramkör földelése), ha a főkapcsoló vagy a megszakító OFF állásban van. Ez a reteszelés alapvető biztonsági funkció a katasztrofális károk megelőzésére.

Üzemeltetési utasítások

Ezek az eszközök az üzembe helyezés vagy karbantartás során manuálisan, normál működés során pedig elektromosan működtethetők. A működési folyamatot jellemzően mechanikus jelzőlámpák és segédkapcsolók jelzik. Az alábbiakban bemutatjuk a 11 kV-os RMU elektromos megszakító szakaszoló működési mechanizmusának működési eljárását.

A. Energia tárolása (töltés)

Minden zárási művelet előtt a mechanizmust "fel kell tölteni".

Kézi töltés

Szereljen fel egy rögzített működtető mechanizmust a gyűrűs főegységre, majd helyezze be a mechanizmus dedikált fogantyúját a működtető tengelybe, amely általában a működtető mechanizmus jobb alsó részén található. Forgassa el a fogantyút az óramutató járásával megegyező irányba, amíg tiszta „kattanó” hangot nem hall.

Kézi töltés

Szereljen fel egy rögzített működtető mechanizmust a gyűrűs főegységre, majd helyezze be a mechanizmus fogantyúját a működtető tengelybe, amely általában a működtető mechanizmus jobb alsó részén található. Forgassa el a fogantyút az óramutató járásával megegyező irányba, amíg tiszta „kattanó” hangot nem hall. Ez a hang azt jelzi, hogy a működtető mechanizmus zárórugója teljesen meg van húzva és a helyén reteszelődött. A kezelőszerkezeten lévő „töltött” jelzőfény jelzi, hogy a töltés befejeződött.

Elektromos töltés

Ha a működtetőmechanizmus motorral van felszerelve, a vezérlőszerkezet bekapcsolt állapotában a motor automatikusan feltölti a zárórugót. A motor áramkörét úgy tervezték, hogy a rugók teljes megfeszítése után lekapcsoljon, így a mechanizmus "zárásra kész" állapotban marad.

B. Záró üzem

Miután a mechanizmus fel van töltve, a megszakító zárható.

Kézi zárás

Ez a cél az "I" vagy a zöld gomb megnyomásával sikerül. Ez a művelet felszabadítja a reteszelő zárórugót, gyorsan lezárja a megszakító érintkezőit, és befejezi a fő áramkör csatlakoztatását. A középfeszültségű gyűrűs főegységben maga a gomb kétrészes kialakítású lehet

a mechanizmus tényleges gombja és a szekrény ajtajára szerelt független árnyékolt gomb a biztonság növelése és a védelmi szintű védelem biztosítása érdekében.

Elektromos zárás

Energizáló záró elektromágnes a távzárás parancshoz. Az elektromágnes dugattyúja azonnal kioldja a zárózárat, ugyanazt a hatást érve el, mint egy kézi gomb. Zárás után a működési mechanizmus automatikusan elkezdi összenyomni a nyitórugót, felkészülve a megszakító jövőbeli kioldására.

C. Nyitás működése

Szakítsa meg az áramot a megszakító kioldásával.

Kézi nyitás

Az előre összenyomott nyitórugók kioldása az "O" vagy a piros gomb kioldóinak megnyomásával. A mozgó érintkezőket a tárolt energiahajtások szétválasztják, majd az ív kialszik és az áramkör gyorsan leválasztódik

Elektromos nyitás

A söntkioldó (nyitási) mágnestekercs egy távoli kioldó jellel aktiválódik. Ez a mágnesszelep azonnal kioldja a nyitó reteszt, aminek következtében a megszakító ugyanolyan sebességgel és megbízhatóan nyílik, mint a kézi működtetés.

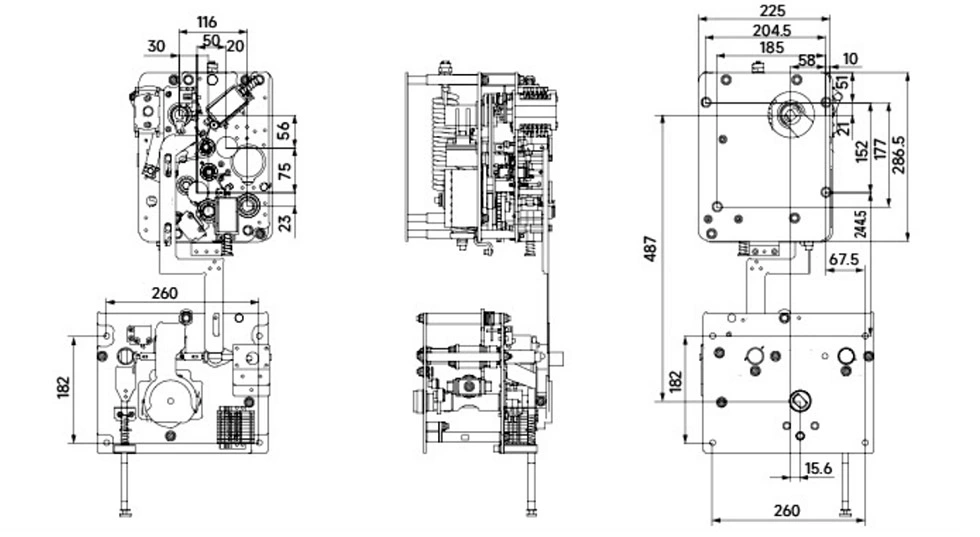

Megjelenés és méretek

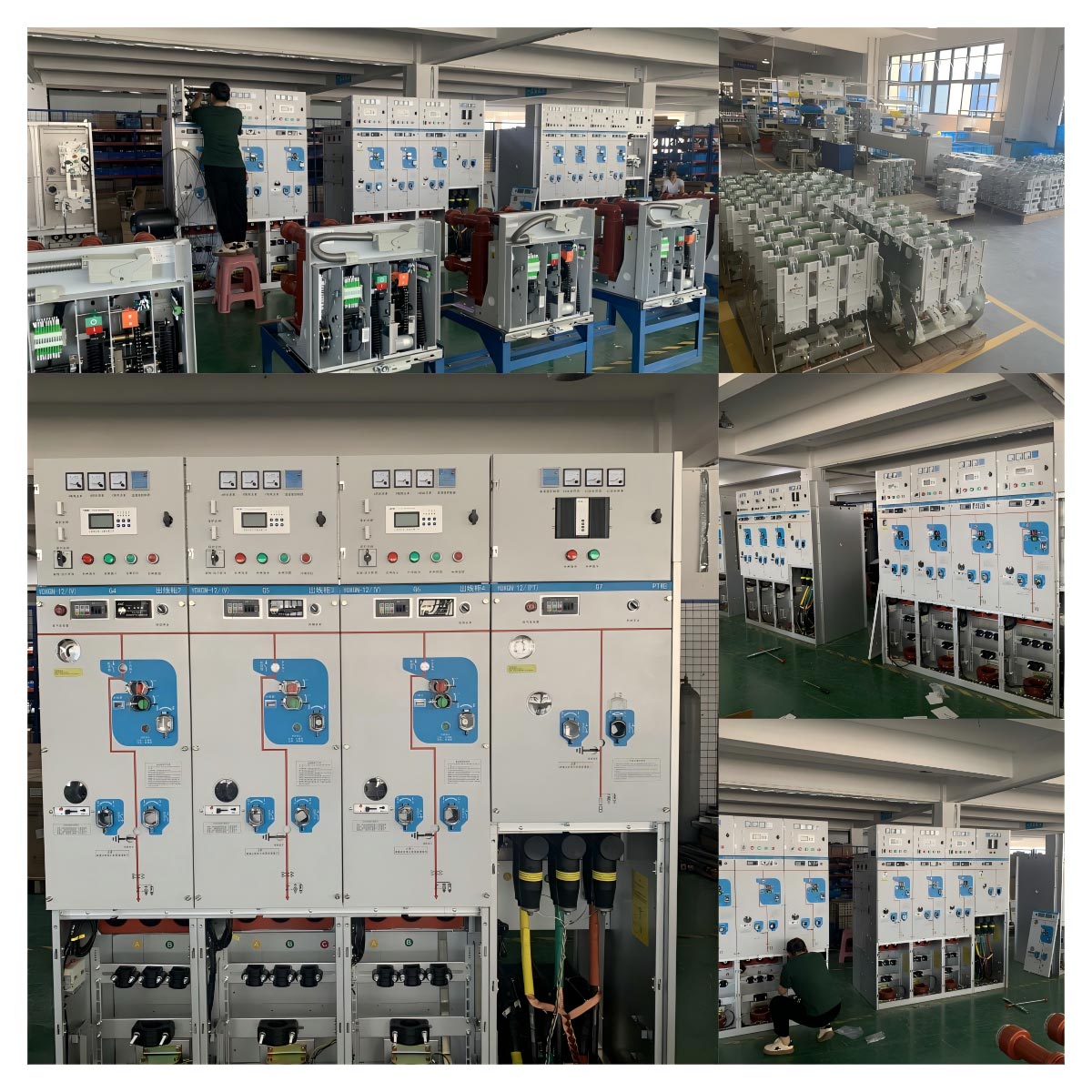

Miért válassza a Cotenele-t?

1. Kínai székhelyű eredeti gyártó (nem kereskedő)

2. 30 000 ㎡ gyártóüzem

3. ISO9001 / ISO14001 / ISO45001 tanúsítvánnyal rendelkezik

4. Többféle szabadalmaztatott technológia

5. Hosszú távú együttműködés villamosenergia-társaságokkal

6. Stabil export tapasztalat a globális piacokon

Termékek bemutatója
