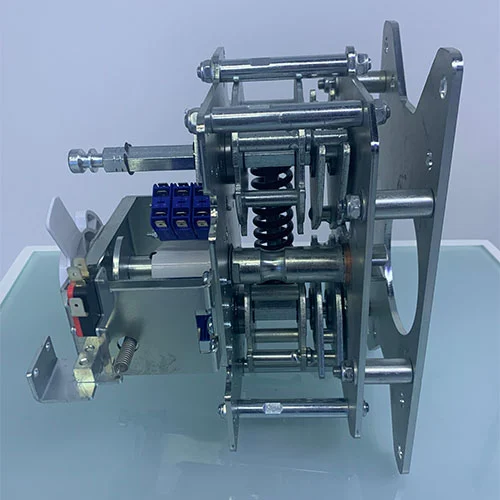

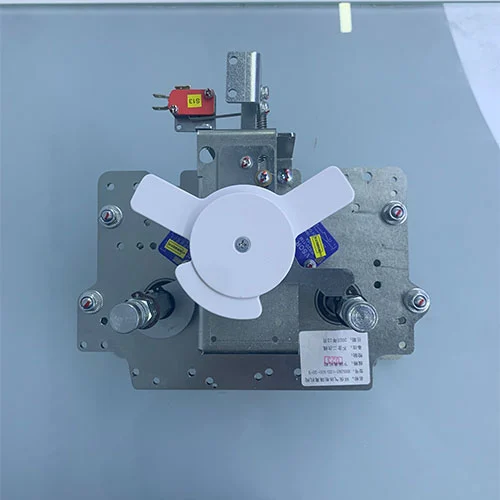

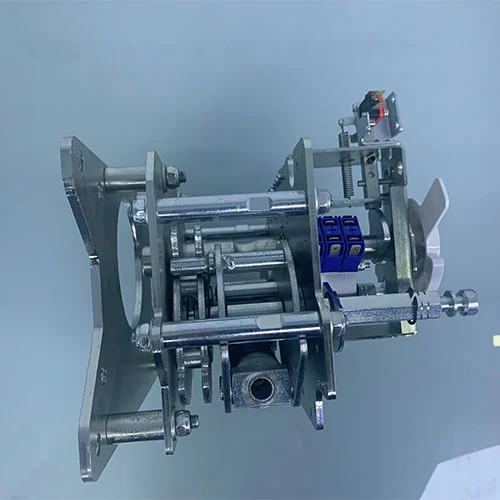

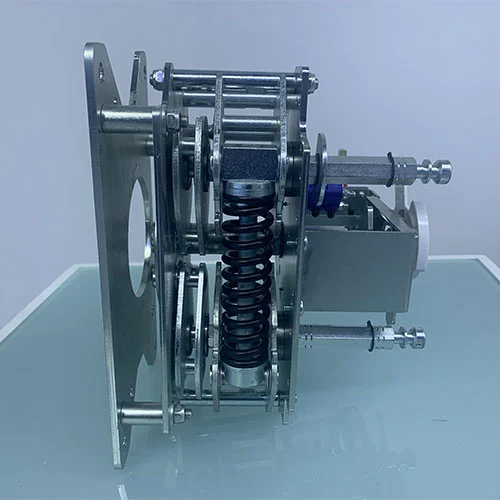

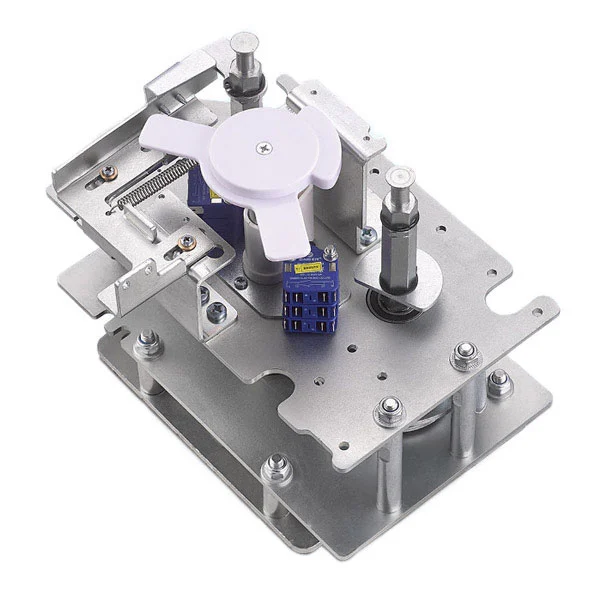

11KV leválasztó mechanizmus középfeszültségű beltéri panelekhez

A 11KV-os leválasztó mechanizmus középfeszültségű beltéri panelekhez egy elszigetelt működési mechanizmus, amelyet a környezetbarát gázszigetelt kapcsolóberendezéseken (GIS) belüli szakaszolókapcsolók és földelő kapcsolók nyitására és zárására használnak. A szakaszolókapcsoló ezen működési mechanizmusa rugós energiatároló rendszert használ a leválasztó kapcsoló meghajtására, és a nyomórugó a központ feletti energiatároló mechanizmus vezérli a földelő kapcsoló működését. Ez a szakaszolókapcsoló működési mechanizmus három különböző működési helyzettel rendelkezik: zárt (BE), nyitott (KI) és földelt (FÖLD). A működtetőmechanizmus öt megelőző mechanikus reteszelő funkcióval rendelkezik, hogy biztosítsa az üzembiztonságot és a sorrendiséget.

Modell és jelentés

Műszaki előírások

Hogyan kell megfelelően működtetni ezt a terméket?

A KDSGM-12D/630-20 11KV leválasztó mechanizmus középfeszültségű beltéri panelekhez minden művelete a megfelelő hajtótengelybe illesztett, dedikált hatszögletű fogantyúval történik.

1. Zárja be a leválasztó kapcsolót

Győződjön meg arról, hogy a panel földelő kapcsolója OFF állásban van.

Helyezze be a fogantyút a hatszögletű tengelybe a mechanizmus jobb oldalán.

Forgassa el körülbelül 90°-kal az óramutató járásával ellentétes irányba a leválasztó kapcsoló bezárásához.

Amikor a leválasztó kapcsoló ZÁRVA van, a földelő kapcsoló portját egy jelzőtábla blokkolja, ami megakadályozza a nem biztonságos működést.

2. A leválasztó kapcsoló kinyitása (KI)

Helyezze be a fogantyút a hatszögletű tengelybe a mechanizmus felső oldalán.

Forgassa el körülbelül 90°-kal az óramutató járásával megegyező irányba a leválasztó kapcsoló kinyitásához.

A NYITÁS után a kezelő ismét bezárhatja a leválasztó kapcsolót, vagy működtetheti a földelő kapcsolót.

3. A földelő kapcsoló működtetése

Csak akkor megengedett, ha a leválasztó kapcsoló teljesen NYITVA van.

Helyezze be a fogantyút a hatszögletű tengelybe a mechanizmus bal oldalán.

Forgassa el 90°-kal az óramutató járásával megegyező irányba a földelő áramkör zárásához, vagy 90°-kal az óramutató járásával ellentétes irányba a nyitáshoz.

Amikor a földelő kapcsoló ZÁRVA van, a leválasztó kapcsoló portja blokkolva van, megőrzi a retesz integritását és biztosítja a biztonságos működést.

Főbb biztonsági jellemzők

Öt-megelőző reteszelés: Megakadályozza a feszültség alatt álló áramkör véletlen földelését vagy a földelt áramkör feszültség alá helyezését.

Vizuális jelzőfények: Világosan mutatják a kapcsoló pozícióit a kezelőnek.

Szekvenciális működés végrehajtása: Biztosítja, hogy a leválasztó kapcsoló és a földelő kapcsoló mindig a megfelelő sorrendben működjön.

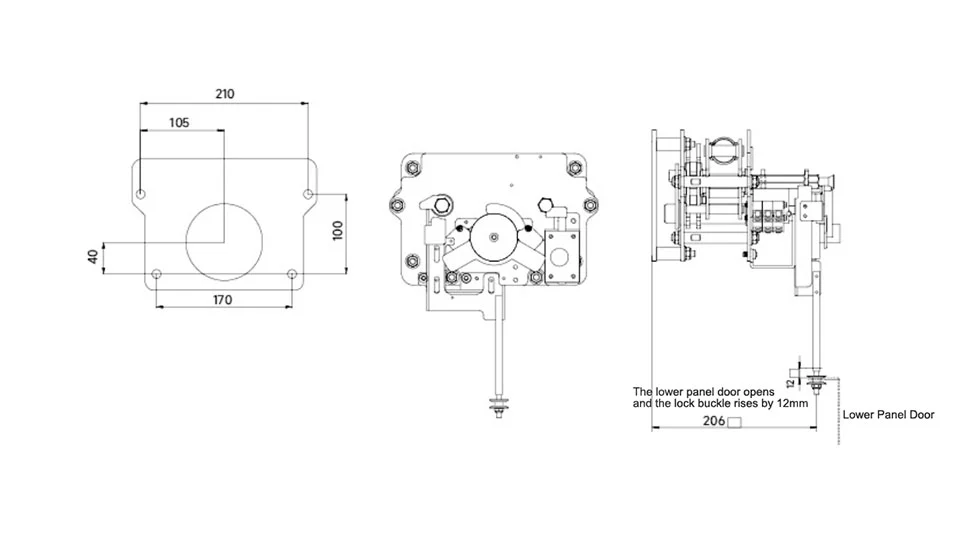

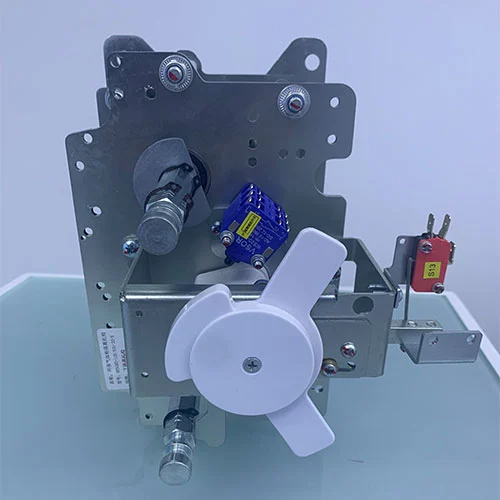

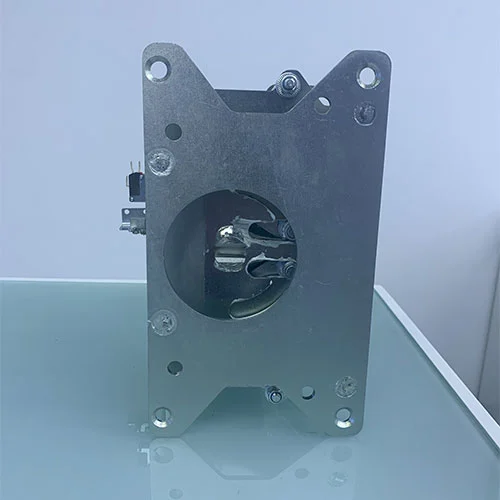

Megjelenés és méret

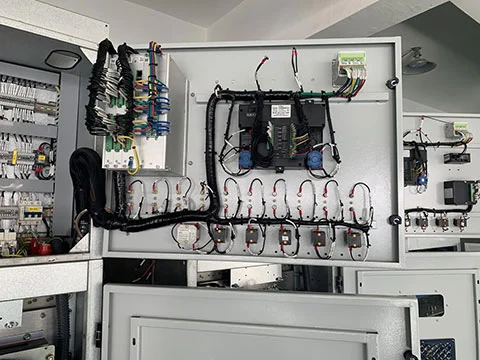

Alkalmazási kör

Ezt a 11 KV-os leválasztó mechanizmust közepes feszültségű beltéri panelekhez kifejezetten a háromállású (ON-OFF-EARTH) leválasztó és földelő kapcsolókhoz tervezték, amelyeket középfeszültségű, környezetbarát gázszigetelt gyűrűs főegységekbe (RMU-k) és kapcsolóberendezés-panelekbe szereltek. Szigorú biztonsági reteszelést és megbízható rugós kapcsolást igénylő alkalmazásokhoz alkalmas közüzemi, kereskedelmi és ipari áramelosztó rendszerekben.

GYIK

1. kérdés: Mi a helyes működési sorrend a leválasztó kapcsoló és a földelő kapcsoló között?

V: A biztonsági reteszeket szigorú sorrendben kell végrehajtani. A földelőkapcsoló csak akkor üzemeltethető (zárt vagy nyitható), ha a szakaszolókapcsoló teljesen NYITott. A szakaszoló csak akkor működtethető, ha a földelő kapcsoló teljesen nyitva van. Ennek a sorrendnek a betartása megakadályozza, hogy a földelőkapcsoló veszélyes bezáruljon egy feszültség alatt álló áramkörbe.

2. kérdés: Hogyan működik az "öt-megelőző reteszelő funkció" ennél a működési mechanizmusnál?

V: A reteszelő funkció elsősorban mechanikus kialakításon keresztül működik. amikor a leválasztó kapcsoló vagy a földelő kapcsoló ZÁRT állásban van, a fizikai sorompólemez blokkolja a szemben lévő kapcsoló működtető tengelyét. Ez a leválasztó mechanizmus biztosítja a fontos biztonsági műveletek megakadályozását, beleértve a feszültség alatt álló áramkör földelését, a földelt áramkör feszültség alá helyezését és a rekeszek belsejéhez való hozzáférést, miközben a berendezés feszültség alatt van.

3. kérdés: Milyen szabványoknak felel meg ez a 11KV-os leválasztó mechanizmus a középfeszültségű beltéri panelekhez?

V: A középfeszültségű beltéri paneleket a GB/T 1985-2023 "Nagyfeszültségű váltóáramú szakaszolók és földelőkapcsolók" kínai nemzeti szabványnak és a kapcsolóberendezés-alkatrészekre vonatkozó egyéb vonatkozó műszaki előírásoknak megfelelően gyártották és tesztelték.

4. kérdés: A kezelőkar univerzális minden művelethez?

V: Igen, egyetlen dedikált hatszögletű fogantyút használnak minden művelethez. Azonban csak az adott működtető tengelybe helyezhető be, amelyet a reteszelő jelzőtábla egy adott időpontban nem blokkol, ezzel érvényesítve a helyes eljárást.

5. kérdés: Hogyan tudja a kezelő vizuálisan ellenőrizni a kapcsolók aktuális helyzetét?

V: A mechanizmus világos helyzetjelzővel rendelkezik. Továbbá a reteszelő rendszer közvetlen vizuális jelzést ad: ha egy működési portot a jelzőtábla takar, akkor a megfelelő kapcsoló ZÁRT állásban van, és az alternatív kapcsoló biztonságosan működik (ha a portja hozzáférhető).

Miért válassza a Cotenele termékeket?

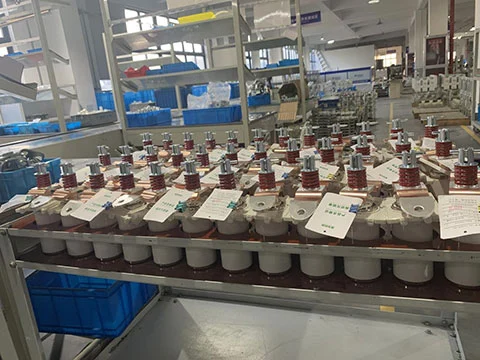

Házon belüli gyártás:Több mint 30 000 négyzetméter gyári területtel rendelkezik, és ISO9001, ISO14001 és ISO45001 tanúsítvánnyal rendelkezik.

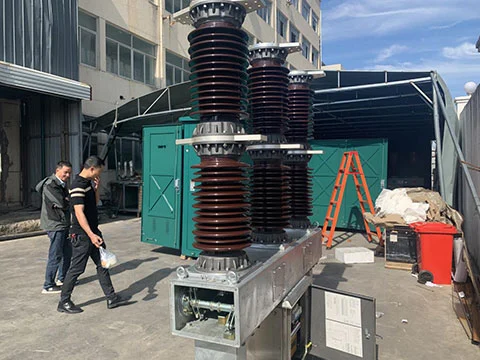

Megbízhatóság:Számos villamosenergia-, metró-, petrolkémiai és ipari projektben használják.
