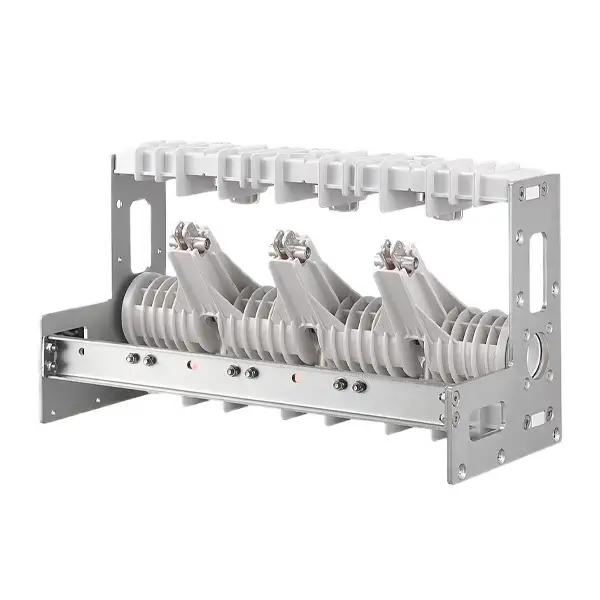

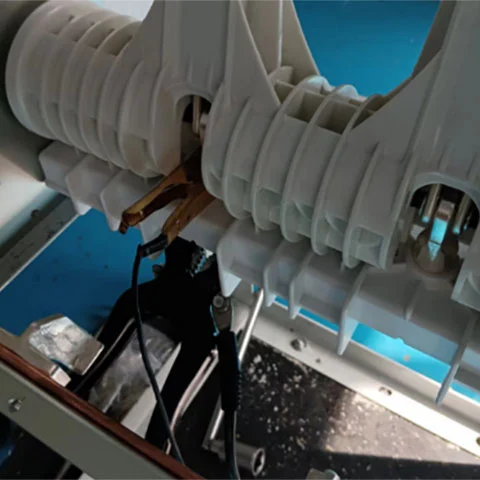

11KV középfeszültségű leválasztó kapcsoló szakaszoló

A 11KV-os középfeszültségű leválasztó szakaszoló egy mechanikus kapcsolóeszköz, amelyet az áramelosztó rendszerekben használnak biztonságos elektromos leválasztás és szabályozott terheléskapcsolás biztosítására. Széles körben alkalmazzák gyűrűs főegységekben (RMU), gázszigetelt kapcsolóberendezésekben és másodlagos alállomásokon.

A megszakítókkal ellentétben a szakaszoló nem szakíthatja meg a hibaáramot. Elsődleges szerepe a látható és megbízható szigetelőrés biztosítása, amely lehetővé teszi az elektromos rendszerek biztonságos karbantartását és üzemeltetését.

Termékmodell

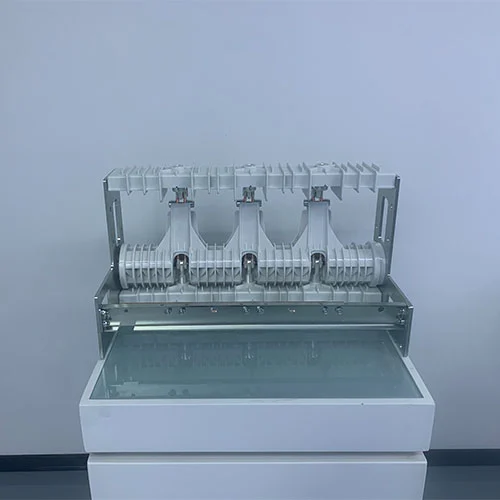

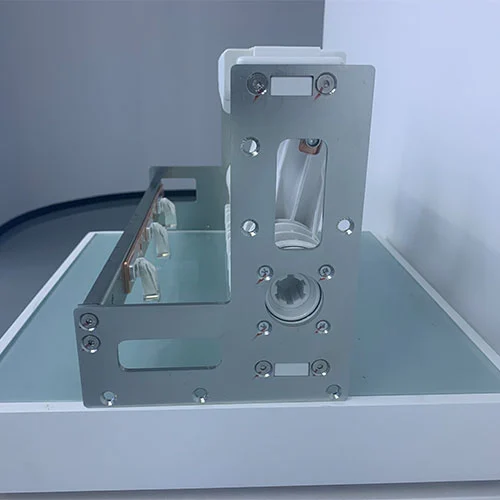

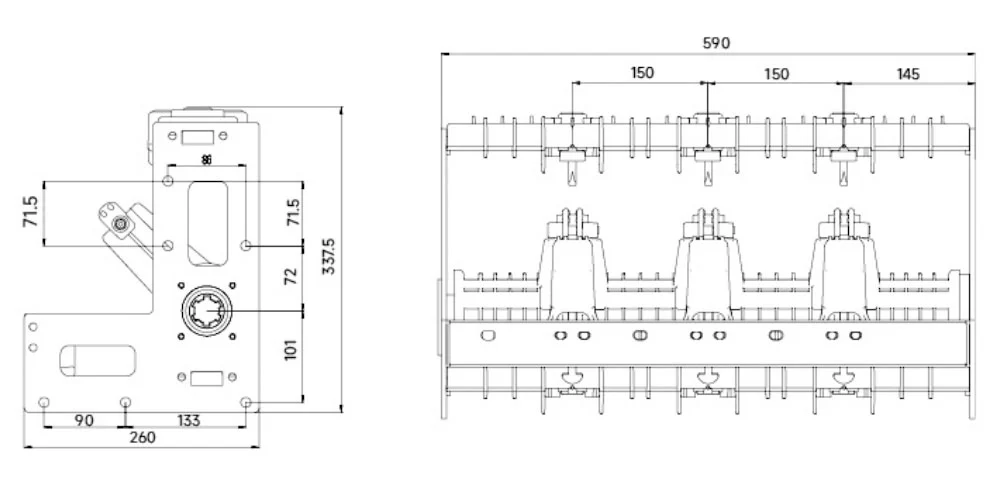

Megjelenés és méret

Melyek a különböző típusú leválasztó kapcsolók?

1. Légszigetelt szakaszolók

Légszigetelt kapcsolóberendezésbe szerelve

Egyszerű szerkezet látható szigeteléssel

Alkalmas szabványos telepítésekhez

2. Gázszigetelt szakaszolók

Zárt gáztartályokba zárva

Kompakt és karbantartásmentes

Ideális városi és korlátozott terű alállomásokhoz

3. SF₆-mentes, környezetbarát szakaszolók

Alternatív szigetelő gázokat vagy száraz levegőt használ

Alacsony globális felmelegedési potenciál

Megfelel a modern környezetvédelmi előírásoknak

Műszaki paraméterek

A termék előnyei

A 11KV-os középfeszültségű leválasztó szakaszolónk a következő előnyökkel rendelkezik:

Környezetbarát

A legfontosabb előny az SF₆ csökkentése vagy megszüntetése, amely közvetlenül hozzájárul az energiaelosztó hálózatból származó üvegházhatású gázok alacsonyabb kibocsátásához.

Kompakt telepítés

A gázszigetelt közeg, legyen az SF₆ vagy alternatíva, sokkal kompaktabb és helytakarékosabb megoldást kínál a légszigetelt közeghez képest, ez kiválóan alkalmas városi alállomásokhoz, kompakt másodlagos alállomásokhoz (CSS) vagy alátétre szerelt hajtóművekhez.

Nagy megbízhatóság és hosszú élettartam

A robusztus és tömített konstrukció stabil gázszigeteléssel megvédi a szakaszolók érintkezőit a környezeti szennyeződésektől, például portól, nedvességtől és sótartalomtól, ami biztosítja ezeknek az Isolator kapcsolóknak az állandó teljesítményt, minimális karbantartást és meghosszabbított élettartamot.

Biztonság és sokoldalúság

A leválasztó kapcsolóknak van egy látható vagy meghatározott leválasztási pontja a biztonság érdekében. Normál terhelési áramokat állítanak elő és megszakítanak, és rugalmasságot biztosítanak az áramelosztó hálózathoz és a megszakítók nélküli terheléskezeléshez.

Alkalmazkodóképesség

Az általában különféle konfigurációkhoz, feszültségszintekhez és speciális alkalmazásokhoz, például bányászathoz, kondenzátorkapcsoláshoz stb. használt leválasztó kapcsolók alkalmassá tehetik őket a másodlagos elektromos elosztási igények széles skálájára a megújuló energia integrációjától az ipari áramellátásig.

Mi a különbség a megszakító és a leválasztó kapcsoló között?

A megszakító és a szakaszoló közötti különbség megértése elengedhetetlen a kapcsolóberendezések biztonságos és hatékony működéséhez.

1. Elsődleges funkció

Áramköri megszakító: A hibaáramok és túlterhelések automatikus megszakítására tervezett védőberendezés, amely védi a berendezéseket és az elektromos rendszert.

Szakaszoló: Működési és biztonsági berendezés, amely látható szigetelés biztosítására és névleges terhelési áramok kapcsolására szolgál normál körülmények között.

2. Megszakítási képesség

Áramköri megszakító: képes megszakítani a nagy hibaáramokat.

Szakaszoló: A hibaáramokat nem tudja megszakítani; csak korlátozott ideig bírja a rövidzárlati áramokat, amíg a megszakító el nem hárítja a hibát.

3. Működési sorrend

Egy tipikus rendszerben mindkét eszköz együtt működik:

Leválasztás közben: először a megszakító nyit az áram leállítására, majd a szakaszoló nyit a biztonságos leválasztás érdekében.

Bekapcsoláskor: először a szakaszoló zár, majd a megszakító.

4. Tervezés és költség

Áramköri megszakító: Bonyolultabb, ívoltó technológiával (vákuum, SF₆ stb.), ami magasabb költségeket eredményez.

Szakaszoló: Egyszerűbb mechanikai kialakítás, így gazdaságosabb szigetelési célokra.

A megszakítók felelősek az elektromos rendszer védelméért, míg a 11KV-os középfeszültségű leválasztó szakaszoló az emberek és a berendezések biztonságát biztosítja azáltal, hogy megbízható elektromos leválasztást biztosít.

Hogyan válasszuk ki a megfelelő 11KV-os középfeszültségű leválasztókapcsolót?

A megfelelő modell kiválasztásakor vegye figyelembe:

Névleges feszültség (11kV / 12kV)

Névleges áram (630A / 1250A)

Telepítés típusa (RMU, GIS, AIS)

Környezeti feltételek (páratartalom, por, hőmérséklet)

Követelmény a környezetbarát (SF₆-mentes) megoldásokra

Kompakt alállomásokhoz gázszigetelt vagy környezetbarát megoldások javasoltak.

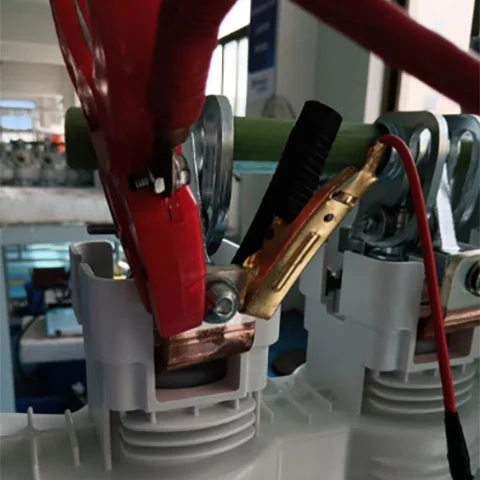

Minőségbiztosítás és tesztelés

A Cotenele szigorú minőségellenőrzést alkalmaz a gyártás során:

Típusvizsgálat és rutinvizsgálat

Nagyfeszültségű tesztelés

Gyári ellenőrzés és opcionális harmadik fél általi ellenőrzés

Minden termék megfelel az ISO9001, ISO14001 és ISO45001 szabványoknak.

GYIK

1. Mi az a 11KV-os középfeszültségű leválasztó kapcsoló?

A szakaszolókapcsoló olyan kapcsolókészülék, amely nyitott helyzetben a szokásos kapcsolási funkciói mellett szigetelést is biztosít. Úgy tervezték, hogy normál üzemi körülmények között névleges terhelési áramokat hordozzon, hozzon létre és törjön meg.

2. Hogyan működik a szakaszolókapcsoló?

Zárt állapotban a névleges áram átfolyik a fő leválasztó érintkezőkön. A terhelési áram megszakításához először ezek az érintkezők nyílnak ki, átadva az áramot a megszakító kamrába – például a GSec és a GSec Air sorozat vákuummegszakítójába –, ahol az áram megszakad. Záráskor a leválasztó érintkezők az áramkört a megszakító egység zárása előtt teszik meg.

3.Mi különbözteti meg a vákuum-megszakítót a szakaszolókapcsolótól?

A fő különbség a védelmi képességben rejlik: a vákuum-megszakító képes kiküszöbölni a hibaáramot, hogy megvédje a tápegységet. de nem használnak szakaszolókapcsolót a hibaáramok megszakítására. Legfontosabb funkciója a biztonságos szigetelés biztosítása az áramkör nyitása után, lehetővé téve a munkavégzést a leválasztott szakaszon és a feszültség alatt álló részek szigetelését.

4. Kínál a Cotenele különböző típusú szakaszolókapcsolókat?

Igen, a Cotenelének két fő besorolása van:
Légszigetelt szakaszolókapcsolók, kábelek szakaszolására, transzformátor- és motorkapcsolásokra másodlagos elosztó alállomásokon, valamint áramkörök, transzformátorok és gyűrűs főhálózatok táplálására.
Gázszigetelt szakaszolókapcsolók, ezek a leválasztók a karbantartást nem igénylő SF6 vagy SF6 technológia jellemzőivel rendelkeznek, nagy teljesítményt, megbízhatóságot és hosszú élettartamot kínálnak kompakt méretben.

5. Könnyen karbantarthatók a Cotenele szakaszolókapcsolók?

Igen. A Cotenele termékekhez a Cotenele részletes szerviz- és karbantartási utasításai, valamint átfogó pótalkatrészek és tartozékok támogatása tartoznak.

6. Mire használhatók a Cotenele beltéri levegőszigetelt terhelésmegszakítók?

Középfeszültségű zárt kapcsolóberendezésekhez, gyűrűs főegységekhez és kompakt transzformátor alállomásokhoz használják. Load break kapcsolóink ​​előnye a megbízható túlterhelési áramszabályozás és 40,5 kV-os feszültségük és 1250 A-ig terjedő áramuk.

7. Hogyan javítják a Cotenele kapcsolók az áramminőséget és a megbízhatóságot?

Nagyszámú megszakítási műveletet tesznek lehetővé névleges áramerősség mellett, és 1 másodpercig ellenállnak a 31,5 kA-es rövidzárlati áramoknak. Tartalmaz egy földelőkapcsolót gyártási kapacitással, és a működés széles hőmérséklet-tartományban biztosított, hozzájárulva az egyenletes teljesítményhez és a rendszer megbízhatóságához.

8. Miért tekinthetők a Cotenele kapcsolók biztonságosnak és megbízhatónak?

Áramkorlátozó biztosítékokkal kombinálva teljes védelmet és biztonságos megszakítást biztosítanak a rövidzárlati áramok ellen. Kapcsolóink ​​látható szigetelési rést biztosítanak, és megfelelnek az IEC 62271-304 szabvány 2. osztályú követelményeinek.

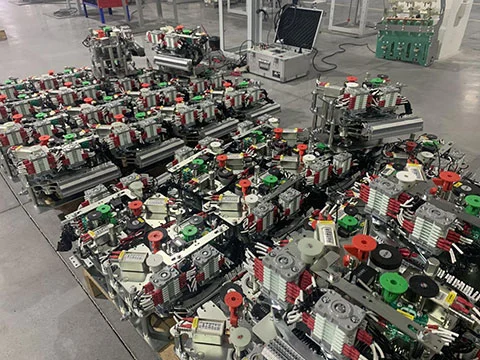

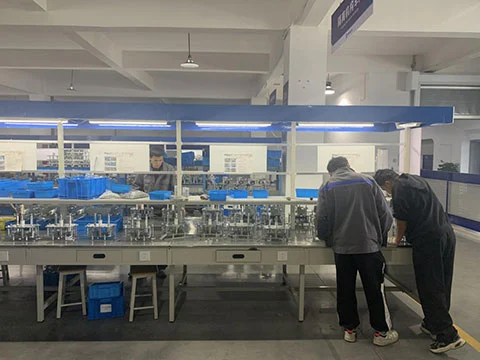

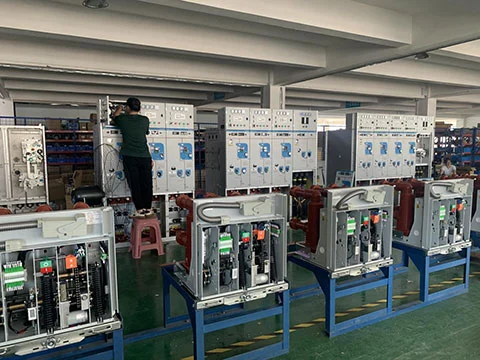

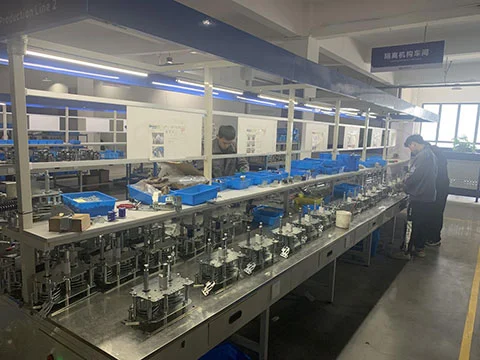

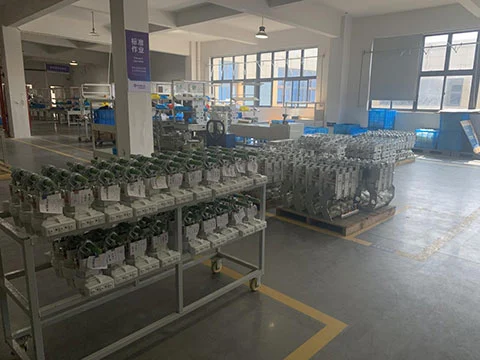

A mi gyárunk

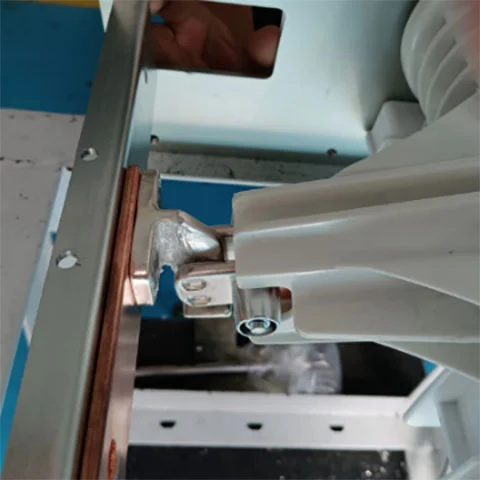

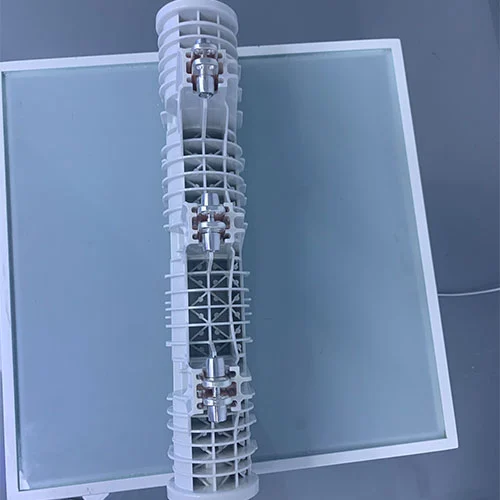

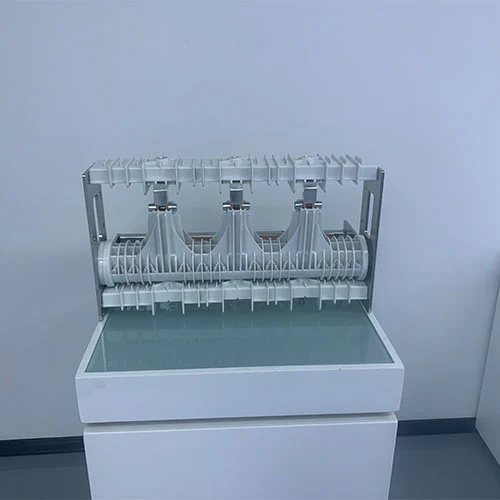

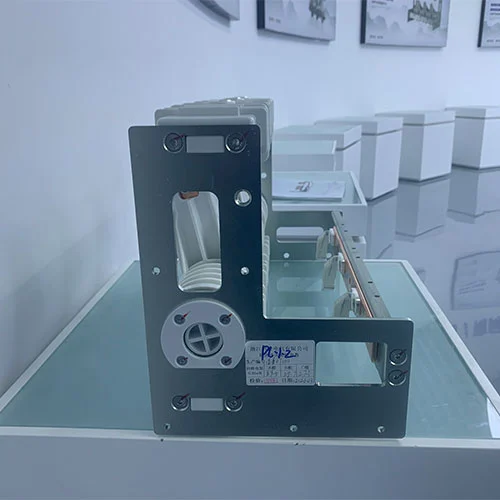

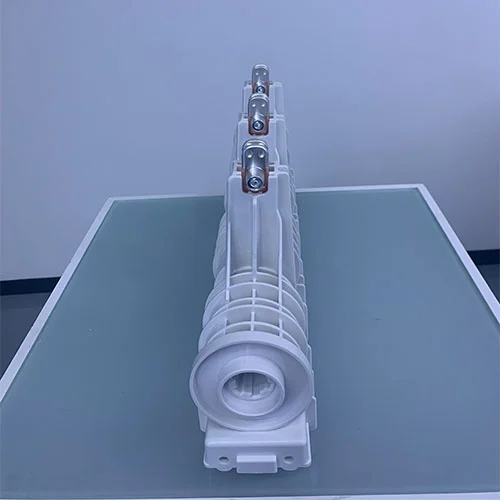

Termékek bemutatója
