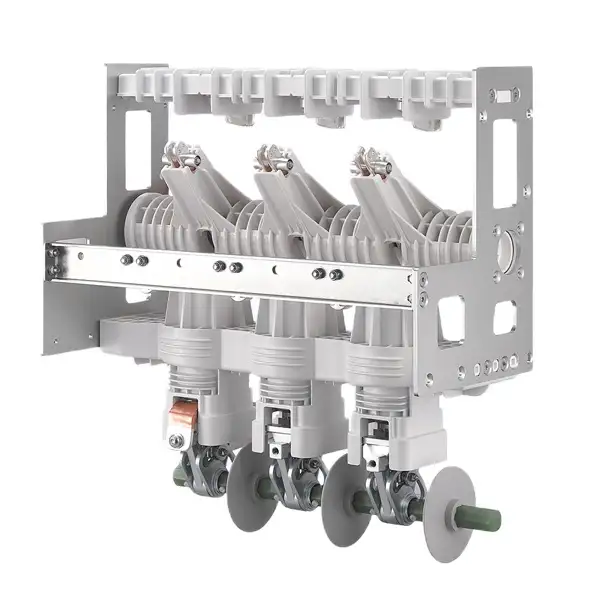

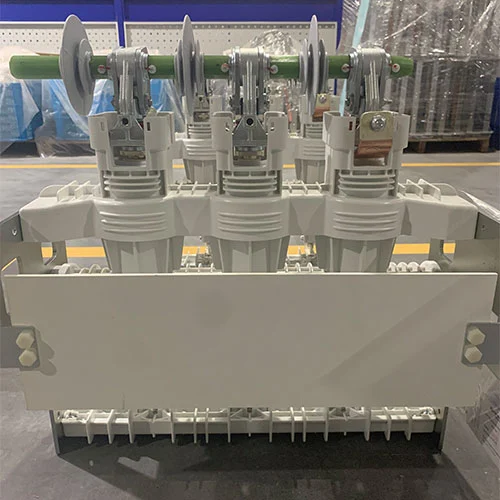

11KV MV vákuum megszakító leválasztó kapcsolóval

A főáramkör rövid idejű ellenállási árama megfelel a 20kA (4s) és 25kA (3s) követelményeknek, A vákuum-megszakító mechanikus élettartama több mint 10000-szer, a leválasztó kapcsoló mechanikai élettartama pedig több mint 3000-szer. A földelő kapcsoló rövid távú ellenállási árama 230 kA, a mechanikus élettartama pedig 4s.0-szer (4s.0).

A KDSV-12D/630-20-S típusú 11KV MV vákuum-megszakítót leválasztó kapcsolóval általában középfeszültségű áramelosztó és vezérlőrendszerben használják. A vákuum-megszakító és a leválasztó kombinációja kihasználta a kiváló ívoltási képességet és a vákuummegszakítók szinte ingyenes karbantartását, a szakaszoló által biztosított látható szigetelőrés fontos biztonsági funkciójával.

Ez a 3kV-40,5kV-os, 50/60Hz-es háromfázisú váltakozó áramú elosztórendszerek beltéri beépítésére gyakran használt vákuummegszakító nagyon fontos a modern kapcsolóberendezésekben, amely biztosítja az üzembiztonságot, a rendszer megbízhatóságát és a hatékony energiagazdálkodást gyakori kapcsolást, nagy tartósságot és karbantartást nem igénylő, olajmentes berendezéseket igénylő alkalmazásokban.

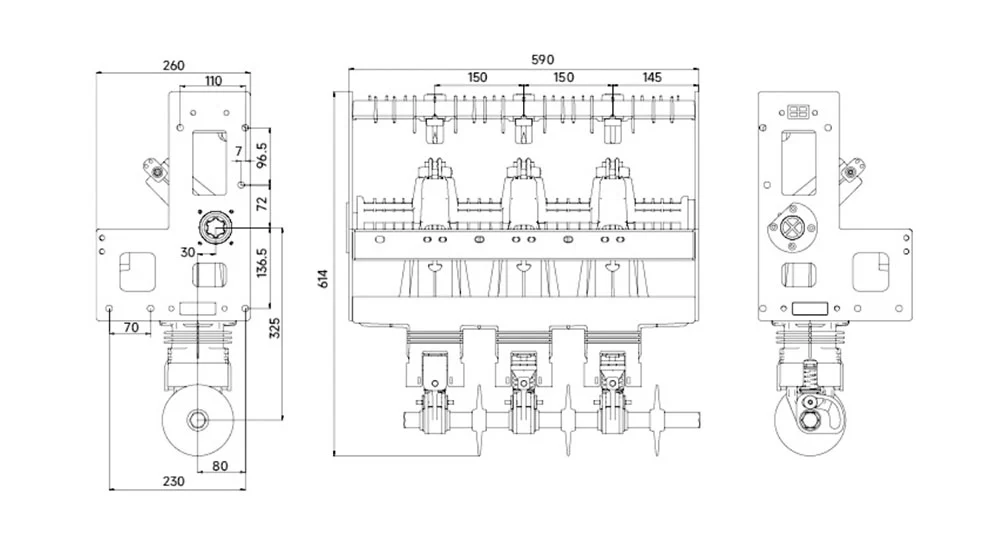

Megjelenés és méret

Modul és jelentések

Mi az a vákuum-megszakító?

A 11KV MV vákuum-megszakító leválasztókapcsolóval egy fejlett elektromos kapcsolóeszköz, amely megszakítja az áramot az érintkezők szétválasztásával egy vákuumkamrában, amelyet vákuummegszakítónak is neveznek. A vákuum ívoltó közegként és szigetelő közegként is szolgál, biztosítva a biztonságos, megbízható és karbantartásmentes működést.

A VCB tervezése három alapvető alrendszeren alapul:

1.Vákuummegszakító

Szigetelő boríték:Kerámia vagy üveg burkolat, amely nagy vákuumot tart fenn belül.

Elérhetőségek:Speciális rézötvözetekből készült, gyakran hosszirányú mágneses teret generál az ív stabilizálása és szétterítése érdekében, javítva a teljesítményt.

Árnyékoló rendszer:A fémpajzsok védik a szigetelő burkolatot a gőzlerakódástól, és egyenletes elektromos mezőt tartanak fenn.

2.Működési mechanizmus

Energiát biztosít az érintkezők nyitásához és zárásához.

Gyakori típusok:rugós működtetésű rendszerek (kézi vagy motoros töltésű) és elektromágneses mágnesszelepek, amelyek gyors, megbízható kapcsolást tesznek lehetővé.

3. Tartókeret és szigetelés

Biztonságosan tartalmazza a megszakítót és a mechanizmust.

Tartalmazza a főkeretet, a szigetelést és a külső csatlakozások kivezetéseit.

Kompakt, stabil és mechanikailag robusztus összeszerelést biztosít.

Főbb előnyök

1. Kompakt és könnyű kialakítás az egyszerű telepítés érdekében.

2. Nagy tartósság minimális karbantartási igény mellett.

3. Ismételt működés a teljesítmény romlása nélkül.

4. Alkalmas középfeszültségű áramelosztáshoz, ipari rendszerekhez és környezetre érzékeny helyszínekhez.

Műszaki paraméterek

Alkalmazási kör

A biztonságos, megbízható és gyakori kapcsolás nagyon fontos az áramelosztó rendszerekben, a 11KV MV vákuum-megszakító szigetelő kapcsolóval az előnyben részesített lehetőség. a vákuumos megszakító fő alkalmazása a következő:

Ipari eszköz: A vákuumvédő megszakító képes vezérelni és védeni a fontos elektromos berendezéseket, például transzformátorokat, kondenzátortelepeket és nagy motorokat.

Áramtermelés és alállomások: Az adagolók védelmére és a segédenergia-rendszereken belül használják.

Kereskedelmi áramelosztás: Helytakarékos kapcsolóberendezésekbe, például fémbevonatú (beleértve a kihúzható) vagy rögzített kapcsolótáblákba is beépíthető. A vákuum-megszakító nagyon fontos előnye, hogy nincs olaj., ami miatt a vákuum-megszakító nagyon alkalmas környezetre érzékeny helyekre, magas tűzveszélyes területekre és minden olyan helyzetre, ahol csökkenteni kell a karbantartást.

Megszakító VS szakaszoló

Ha egyetlen szerelvénybe vannak beszerelve, a vákuum-megszakító alapvetően eltérő és kiegészítő funkciókat lát el a leválasztóval:

Vákuum megszakító:

Elsődleges funkció:terhelési áramok létrehozása, átvitele és megszakítása normál körülmények között, valamint a hibaáramok megszakítása abnormális körülmények között. Terhelés- és hibamegszakító készüléknek tervezték.

Művelet:Terhelés alatt is üzemeltethető. A VCB vákuummegszakítója az áram megszakadásakor keletkező nagyenergiájú ív biztonságos eloltására szolgál.

Biztonság:A vákuummegszakító védelmet nyújt a későbbi berendezések számára a hibák megszüntetésével, a védelmi relékkel összehangolva.

Leválasztó:

Elsődleges funkció:Látható, fizikai légrés biztosítása a feszültségmentesített áramkörben a leválasztás és a biztonság érdekében, amikor a berendezés karbantartásra szorul. Szigorúan tehermentesítő eszköz.

Művelet:Csak akkor szabad üzemeltetni, ha az áramkör feszültségmentes (azaz miután a felfelé irányuló megszakító kinyílt). Nem rendelkezik tervezett ívoltó képességgel, és nem tudja biztonságosan megszakítani a terhelést vagy a hibaáramot.

Biztonság:Az izolátordoboz biztonságos leválasztási pontot biztosít, lehetővé téve a kezelő számára, hogy az alsó szakaszon úgy dolgozzon, hogy nincs feszültség.

A vákuummegszakítók az árammegszakításhoz használt védő- és vezérlőberendezések, míg a leválasztó kapcsolók passzív biztonsági eszközök, amelyek látható szigetelés létrehozására szolgálnak. A 11 kV-os MV vákuum megszakítónk leválasztó kapcsolóval biztonságos megszakítási sorrendet tesz lehetővé:a vákuum-megszakító leválasztja az áramkört, ezt követi a leválasztó kapcsoló, így könnyen karbantartható leválasztási pontot képez, amely jellemzően megfigyelőablakon vagy mechanikus kijelzőn keresztül látható. A vákuum-megszakító és a leválasztó kapcsoló kombinációja a középfeszültségű kapcsolóberendezések döntő és megbízható alkatrésze.

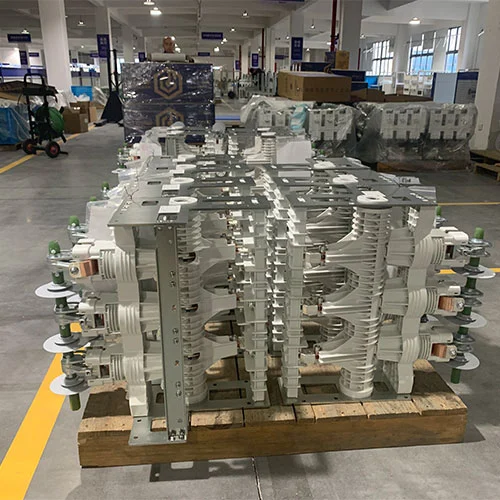

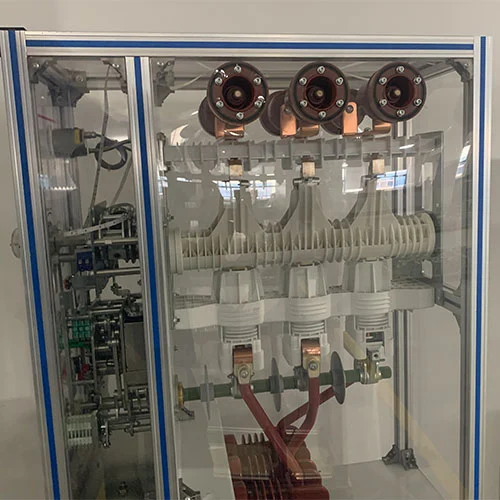

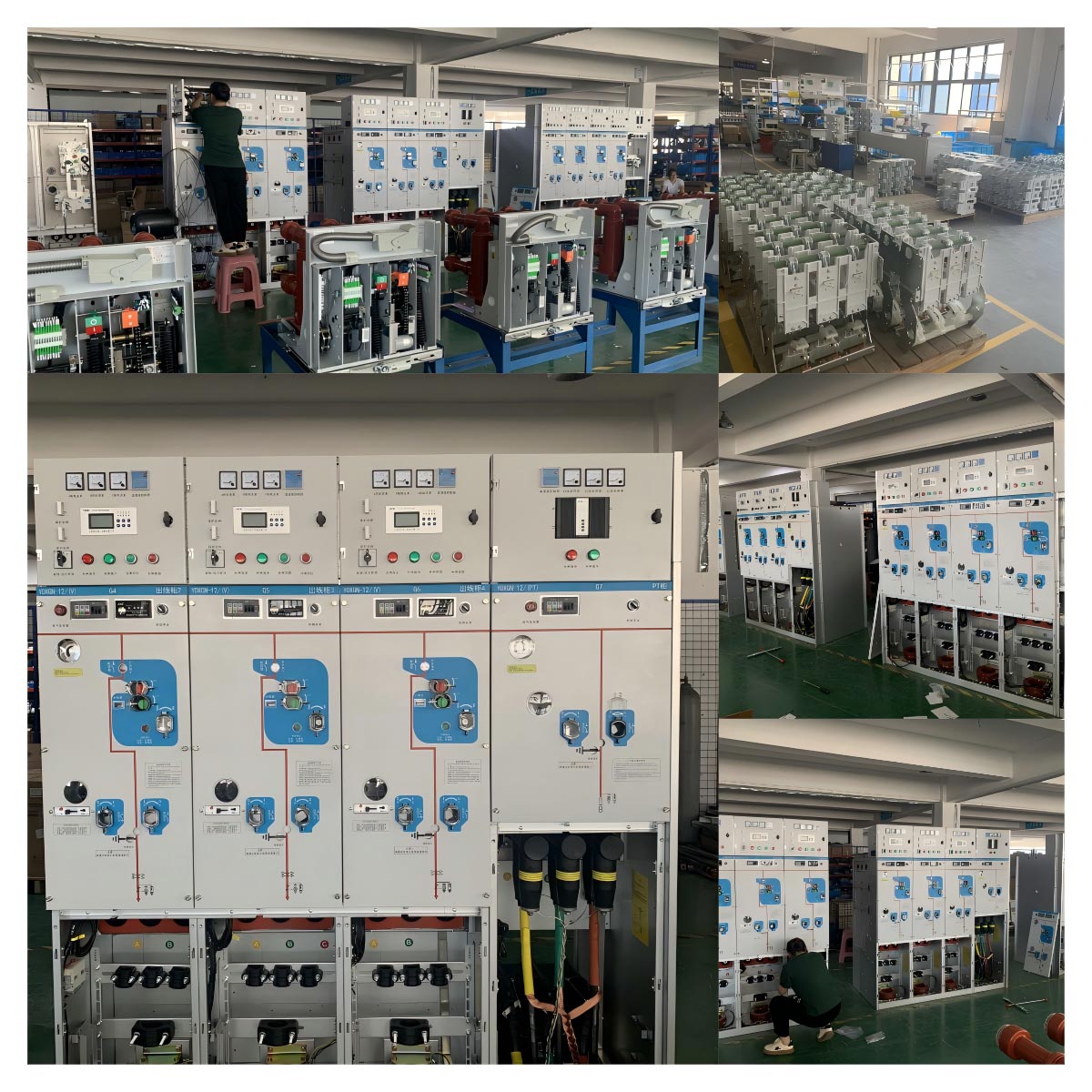

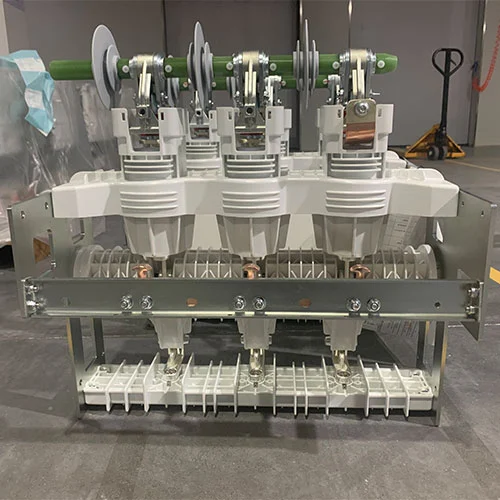

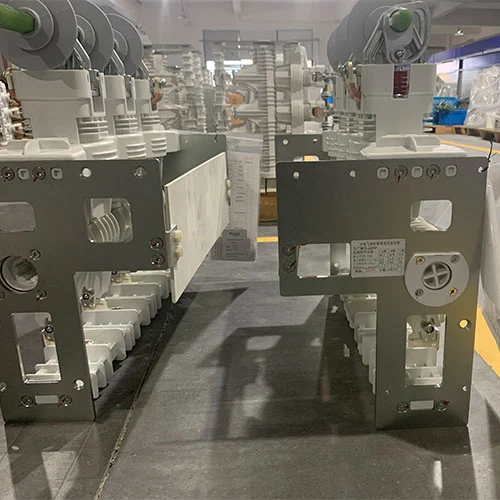

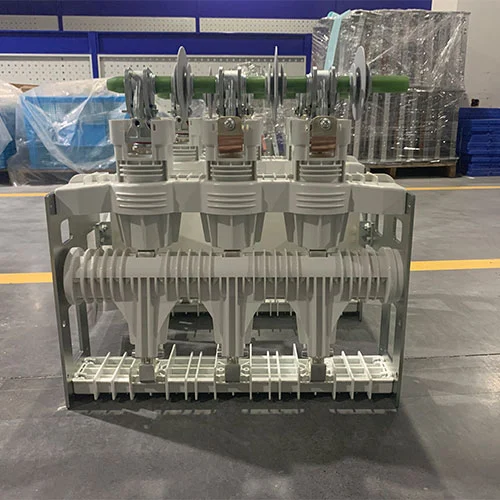

Termékek bemutatója
