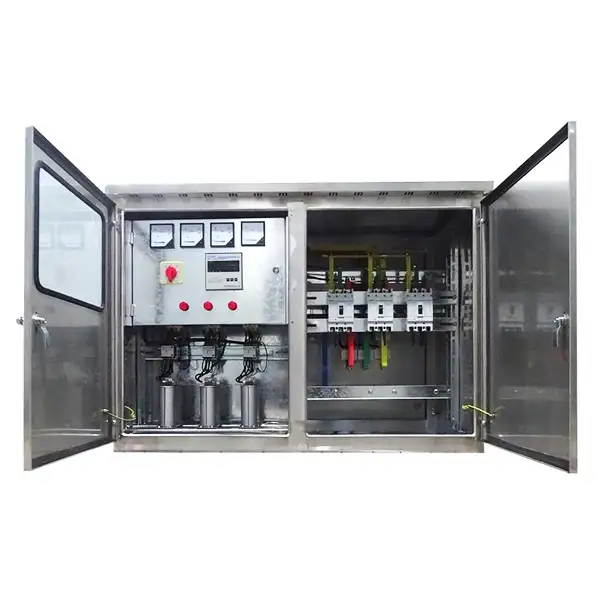

JP kisfeszültségű elosztódoboz kisfeszültségű kapcsolóberendezés

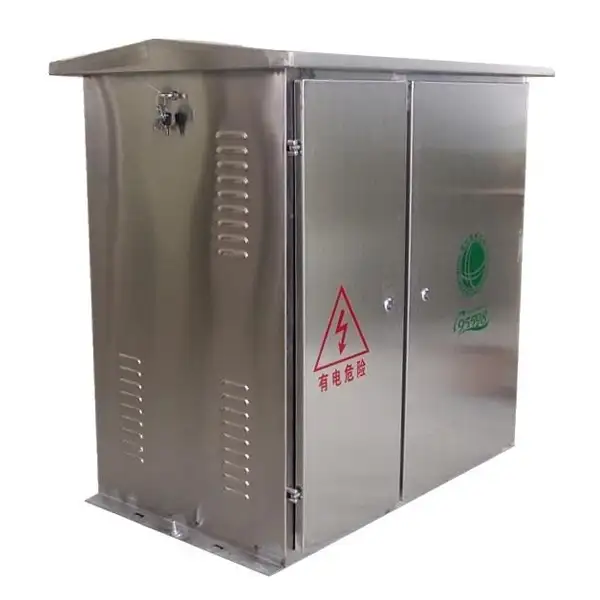

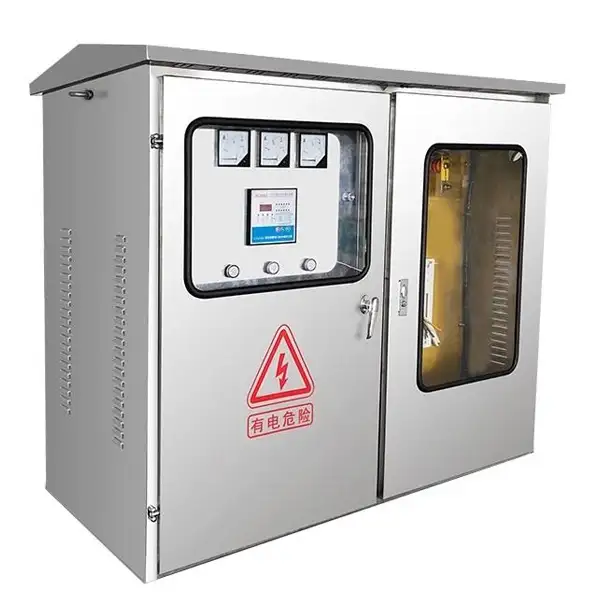

A Cotenel JP kisfeszültségű elosztódobozos LV kapcsolóberendezés több funkciót egyesít, mint például az áramelosztás, a vezérlés, a védelem, a meddőteljesítmény kompenzáció és az energiamérés, kérésre egy opcionális szivárgásvédelmi modullal. A JP sorozatú kisfeszültségű integrált elosztódoboz kiváló minőségű 201-es vagy 304-es rozsdamentes acélból készül, elektrosztatikus porszórt bevonattal, ez az elosztódoboz ellenáll az időjárás viszontagságainak és csökkenti a tükröződést, míg a habszivacs ajtólap szilárd és strapabíró, és hosszú ideig változatlan formában tudja megtartani alakját. A JP sorozatú kisfeszültségű elosztódobozzal felszerelt lakatok fokozzák a manipuláció elleni védelmet, a szabványos oldalra szerelt emelőgyűrűk pedig leegyszerűsítik a helyszíni telepítést és kezelést. Ez az alacsony feszültségű elosztódoboz kiválóan alkalmas 0,4 kV alatti névleges feszültségű 50 Hz-es váltakozó áramú rendszerekhez, megfelel a GB7251.1-1997 és ISO9001 szabványoknak. A JP kisfeszültségű elosztódoboz kompakt helyigényű, könnyen telepíthető és alacsony karbantartási költséggel rendelkezik, így ideális kültéri vagy vidéki környezetben, ahol magas védelmi szintet és megbízható, hosszú távú teljesítményt igényelnek. Tökéletes választás a modern kisfeszültségű elosztó hálózatokhoz.

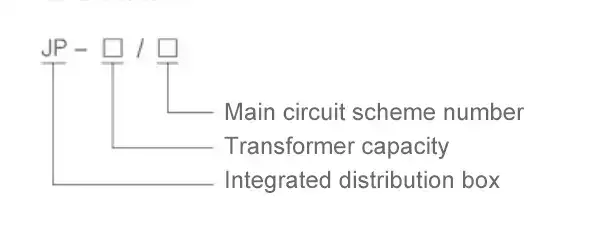

Modul és jelentések

Főbb műszaki paraméterek

Munkakörülmények

1. Környezeti hőmérséklet:-25 ℃+40 ℃;

2. A levegő relatív páratartalma:napi átlag legfeljebb 90%, havi átlag nem haladja meg a 90%-ot

3. Magasság:legfeljebb 2000 m;

4. Erős vibráció és ütés, valamint korrozív gázok nélküli helyre szerelje fel.

Mi az a JP kisfeszültségű elosztódobozos LV kapcsolóberendezés?

A JP sorozatú kisfeszültségű integrált elosztódobozok lényege a szerkezeti „integráció”, amely a teljes áramelosztási területhez szükséges összes funkcionális modult egy erős burkolatba integrálja, beleértve:

1. Áramelosztás:A JP kisfeszültségű elosztódoboz biztonságosan és megbízhatóan elosztja a transzformátorok által kibocsátott elektromos energiát a különböző elágazó áramkörök között;

2. Energiamérés:A JP kisfeszültségű elosztódobozok pontosan mérhetik az energiafogyasztást a beépített mérőhelyiségeken és az áramváltókon keresztül, és általában hamisításbiztos funkcióval rendelkeznek;

3. Védelmi funkció:Ez a JP elosztódoboz túlterhelést, rövidzárlatot, szivárgást, túlfeszültséget, alulfeszültséget, fáziskiesést és túlfeszültség elleni védelmet biztosít az elektromos biztonság érdekében; És vezérlés és meddő teljesítmény kompenzáció.

4. Meddő teljesítmény kompenzáció:A JP sorozatú kisfeszültségű integrált elosztódoboz meddőteljesítmény-kompenzációs funkciója a JP szekrények egyik fő előnye, mivel képes automatikusan váltani a kondenzátortelepeket a hálózat terhelése szerint, hogy kompenzálja a meddőteljesítményt, jelentősen javítva a teljesítménytényezőt (0,95-ig), csökkentve a vezetékveszteséget és javítva a feszültség minőségét.

5. Belső felépítés és jellemzők

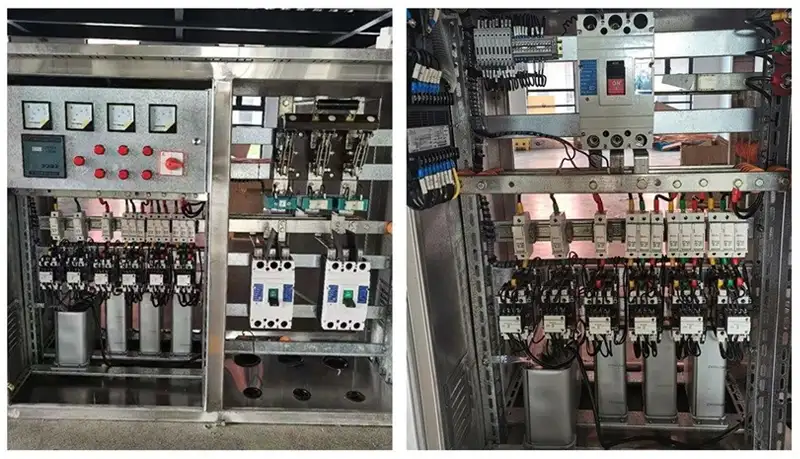

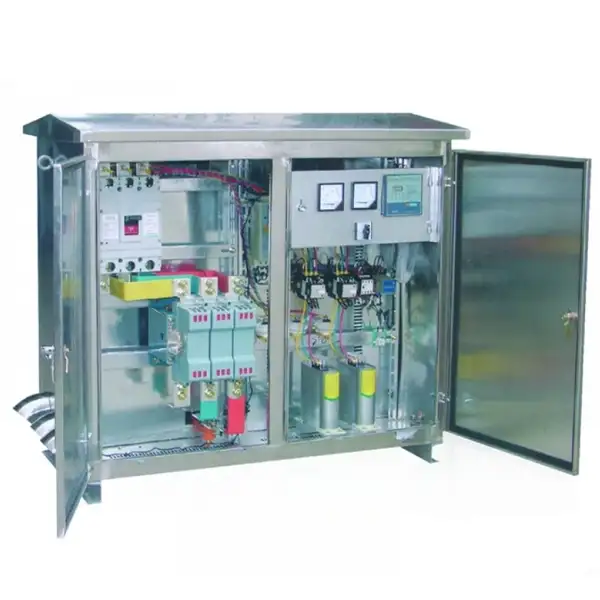

A JP kisfeszültségű elosztódoboz világos funkcionális zónákkal rendelkezik, jellemzően egy mérőrekeszre, egy bejövő vezetékrekeszre, egy adagoló kapcsolórekeszre és egy meddőteljesítmény kompenzációs rekeszre osztva. Ez a szerkezeti jellemzők nagyon kényelmessé teszik a telepítést, az ellenőrzést és a karbantartást. A JP elosztódoboz kifejezetten kültéri használatra készült, háza általában kiváló minőségű acélból vagy rozsdamentes acélból készül, általános IP44-es védelmi szinttel (egyes modellek elérhetik az IP65-öt), amely hatékonyan ellenáll az esővíznek, a pornak és az elektromágneses interferenciának. A szekrényhez külön vízálló ívek is tartoznak a kábel be- és kivezetéséhez. Az intelligencia területén az új generációs JP szekrények az intelligens hálózat "perifériális idegeiként" működnek. Belső modulokat integrálnak adatgyűjtéshez, távoli kommunikációhoz (GPRS/száloptika) és terhelésfigyeléshez. Ezek a modulok lehetővé teszik a teljesítményvezérlő központ számára, hogy távoli telemetriát, távjelzést, távvezérlést és távvezérlést végezzen (a „négy távoli” funkció), intelligens hálózatkezelést érve el.

A JP panelek jellemző alkalmazási köre

1. Vidéki hálózat felújítása:A JP szekrényt eredetileg vidéki energiaforrásokhoz tervezték. Például egy északi megyében egy vidéki hálózatfelújítási projektben a régi berendezések egységes új JP szekrényekre cseréje után az elosztókörzet teljesítménytényezője 0,75-ről 0,95 fölé nőtt, az átlagos vezetékkiesési arány 3-5 százalékponttal csökkent, a kisfeszültségű kioldások aránya pedig több mint 60%-kal csökkent, jelentősen javítva az áramellátás megbízhatóságát és a biztonságot.

2. Városi régi közösségi felújítás:A növekvő villamosenergia-terhelés által túlterhelt városok elöregedő áramelosztó létesítményeinél a meddőteljesítmény-kompenzációt és intelligens felügyeleti funkciókat integráló JP-szekrényekkel történő utólagos felszerelésük mintegy 20%-kal növelheti az áramellátás kapacitását új kapacitás hozzáadása nélkül, miközben hatékonyan megoldja a feszültség instabilitási problémáit.

3. Ipari és bányászati ​​vállalkozások és kereskedelmi komplexumok:A gyárakban, közvilágításban, lakóközösségekben és hasonló helyeken a JP szekrények nemcsak az alapvető áramelosztást végzik, hanem meddőteljesítmény-kompenzációs funkciójukkal is jelentős mértékben megtakaríthatók az alapáramdíjak.

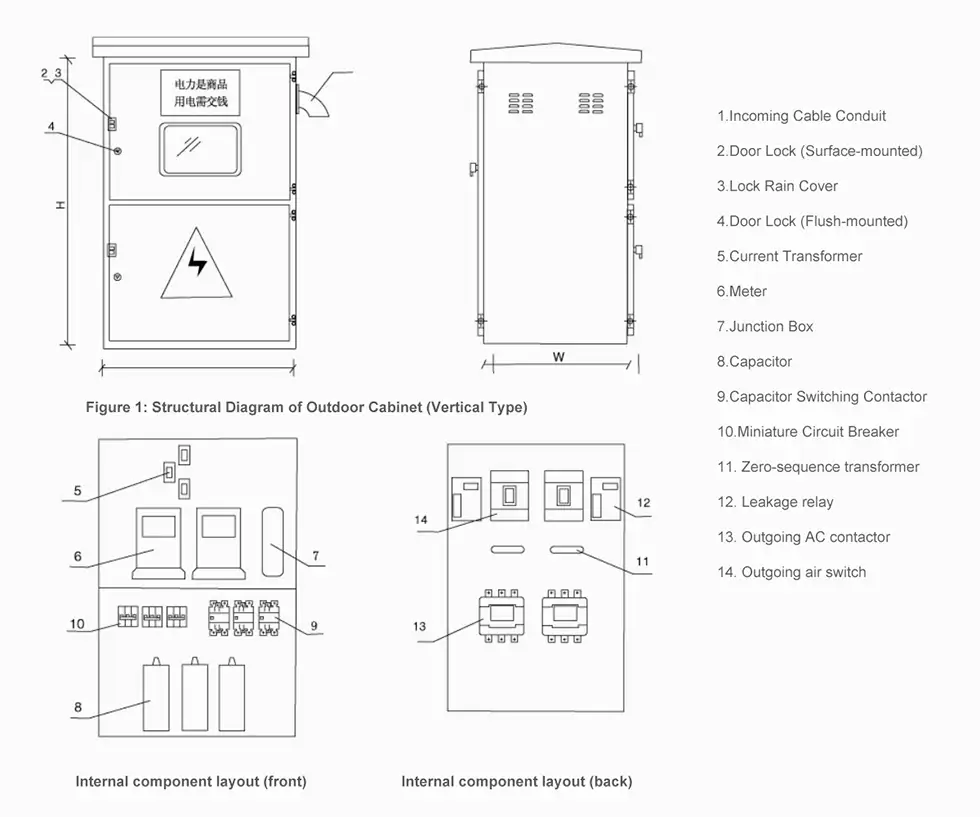

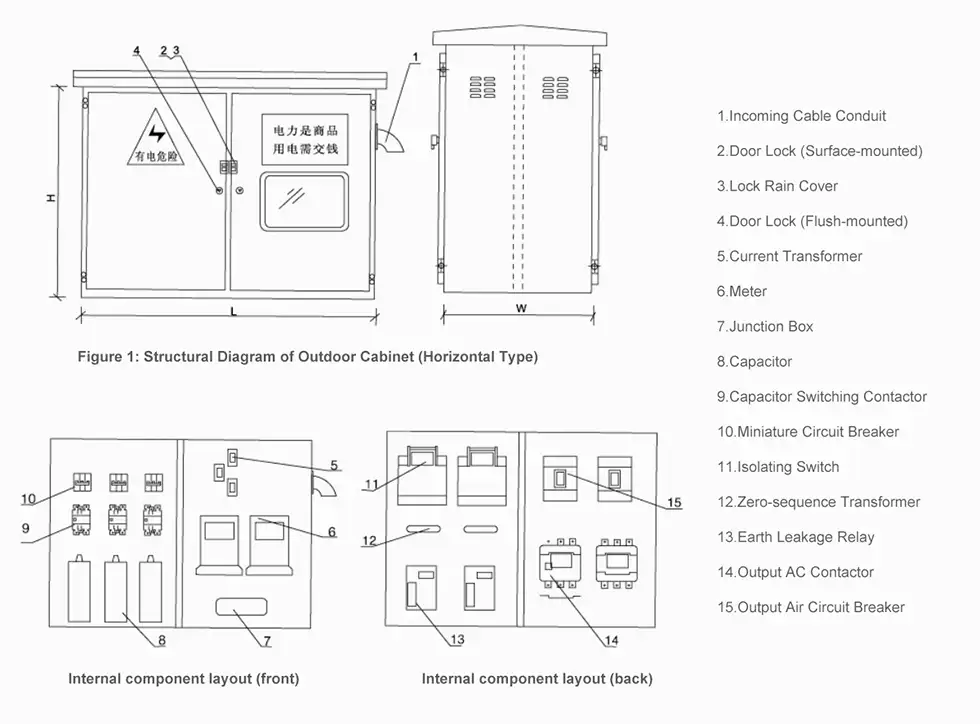

A doboz szerkezetének és méreteinek sematikus diagramja

A vízszintes doboz méretei

Függőleges doboz külső méretei

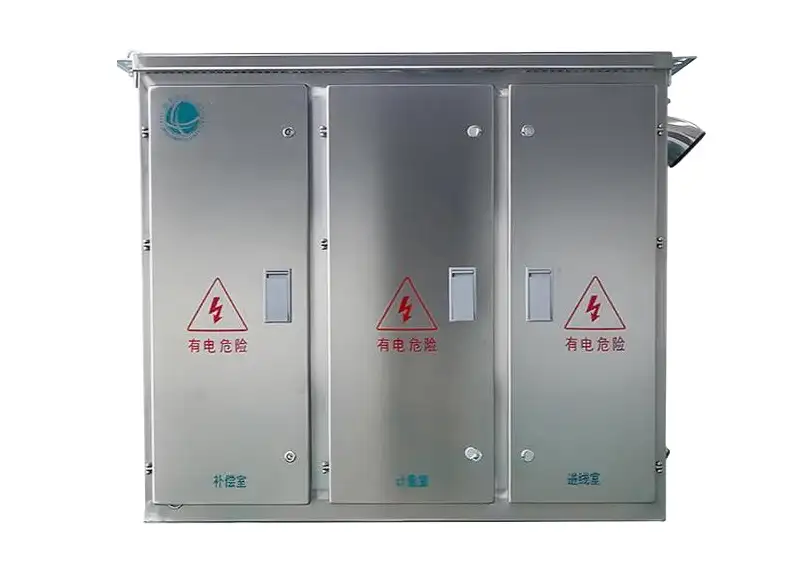

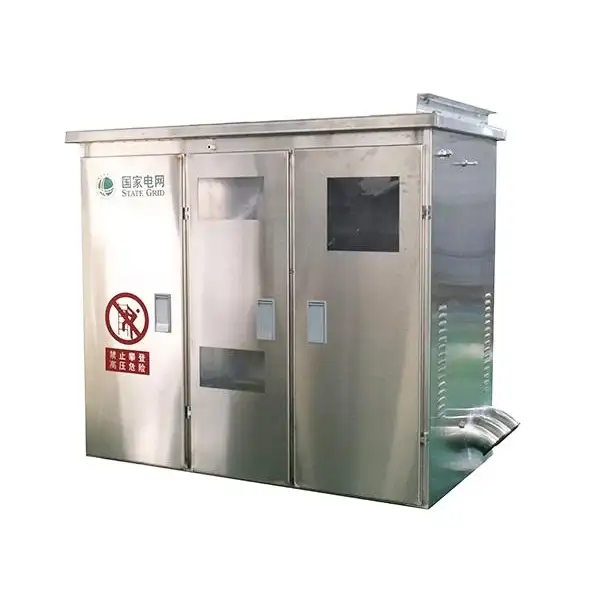

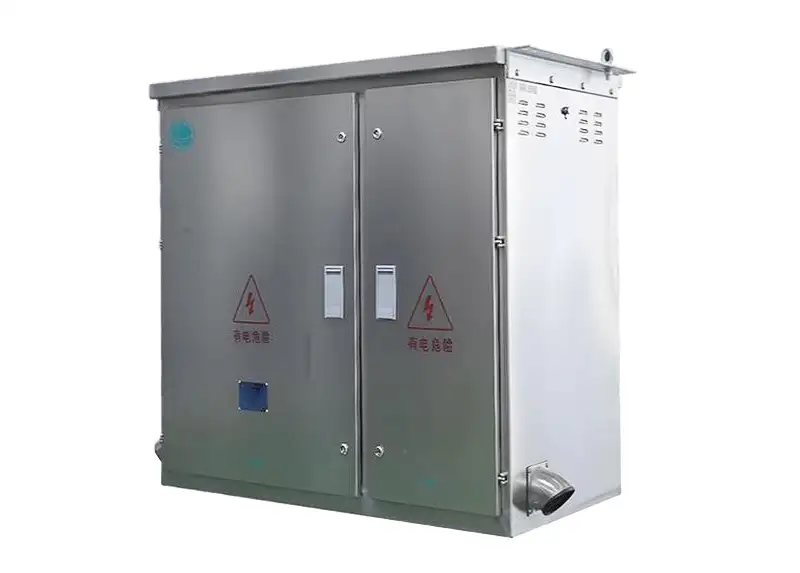

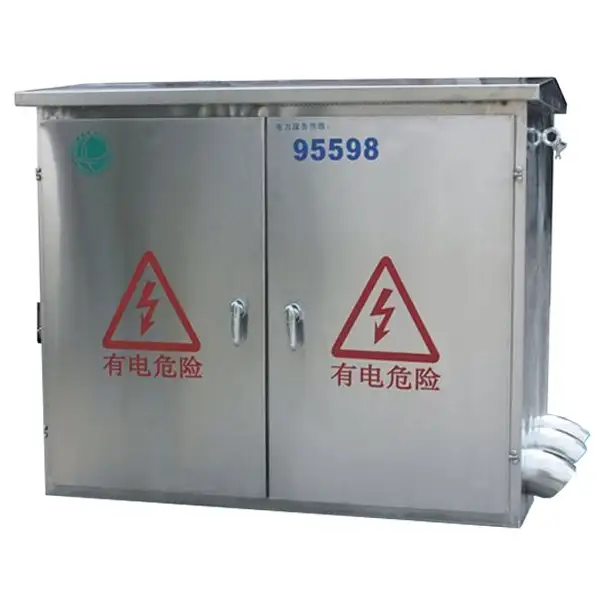

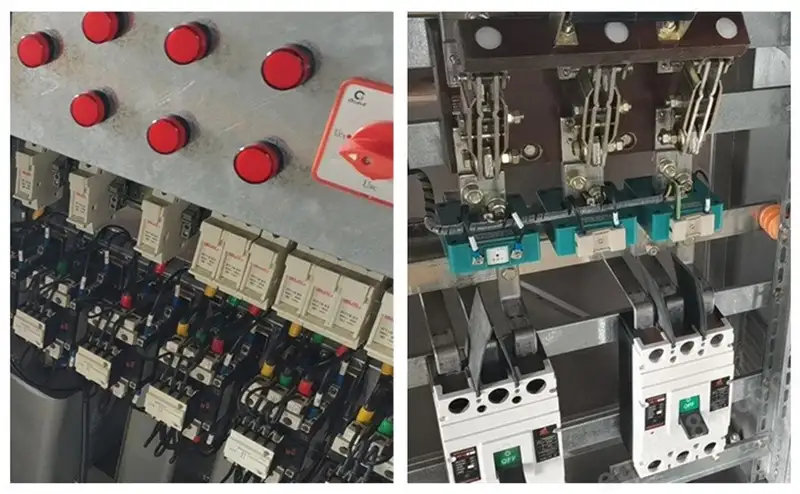

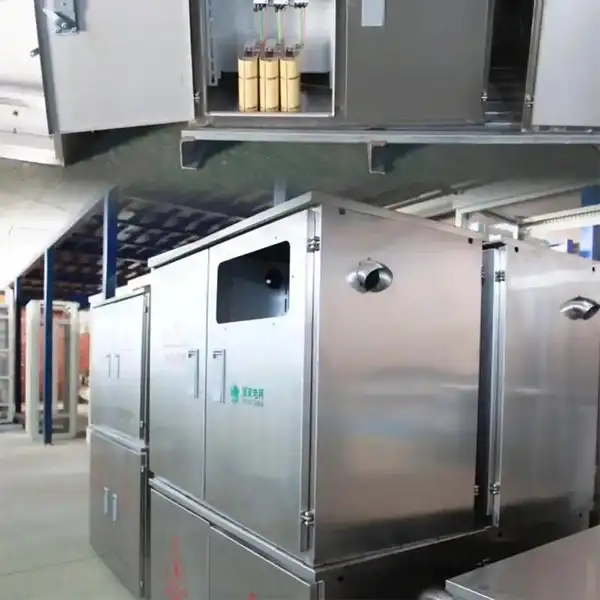

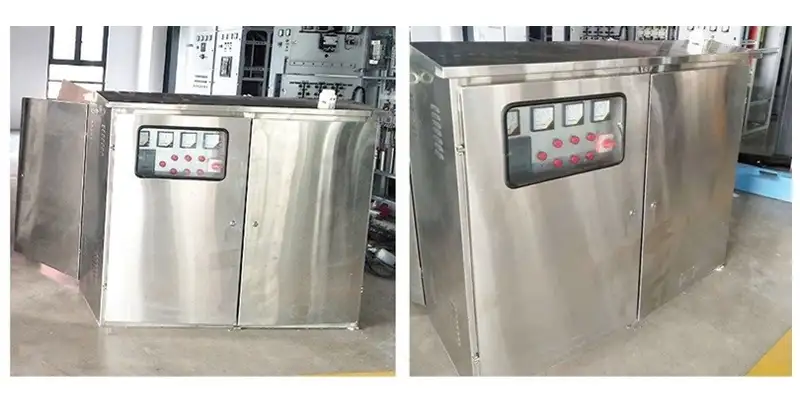

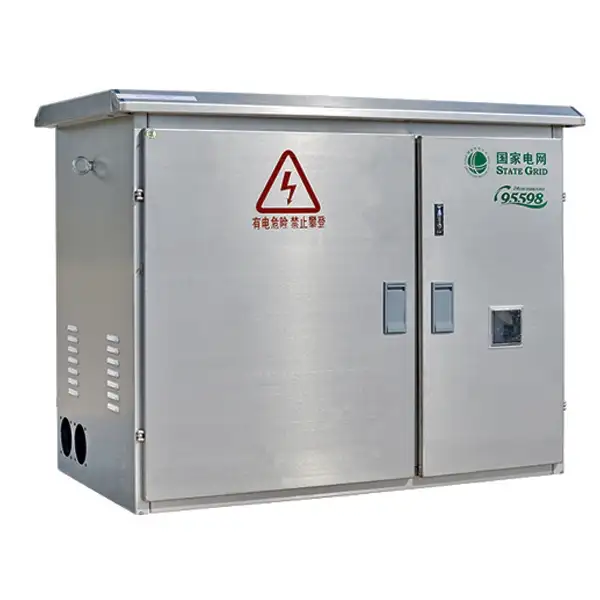

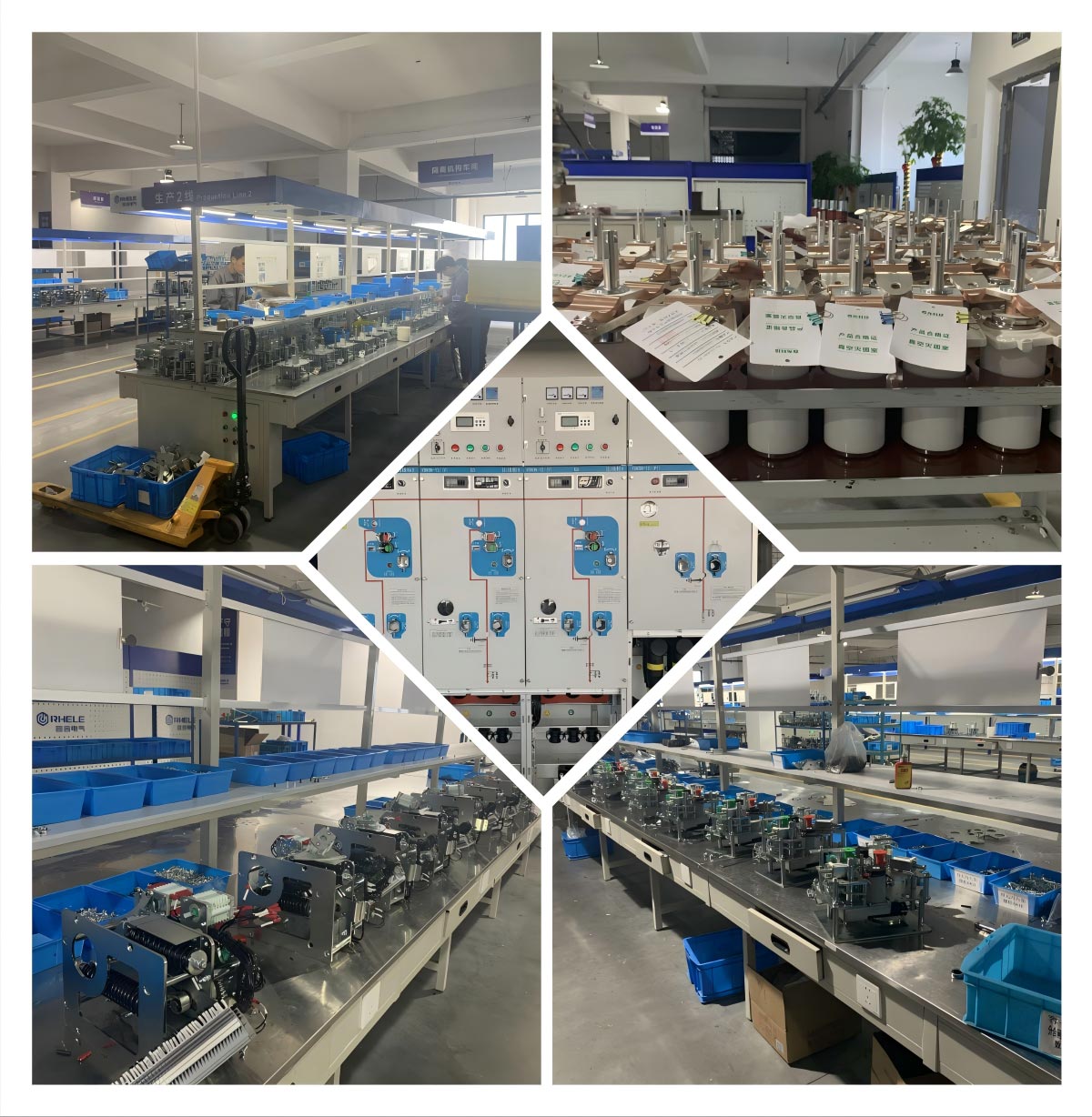

A termékek mutatják
